今天介绍一下Protel常用设计编辑器的绘图工具栏。
单击主工具栏上的工具按钮或选择【查看】|【工具栏】|【绘图工具栏】菜单命令可以关闭或打开【绘图(DrawingTools)】工具栏，该工具栏共有12个常用绘图工具组成，分别与菜单命令【放置】|【指令】下的各子命令相对应。用【高级绘图】工具栏中的工具放置的对象是不具有电气性能的。因此放置导线绝对不能用画线代替。
工具栏中的按钮按从左到右，从上到下的顺序依次为画直线按钮、画多边形按钮、画圆弧按钮、画贝塞尔曲线按钮、放置文本按钮、放置文本框按钮、画实心直角矩形按钮、画实心圆角矩形按钮、画椭圆按钮、画饼图按钮、插入图片按钮和阵列粘贴按钮。
下面就来介绍一下Protel常用设计编辑器的操作案例3——创建常用件。

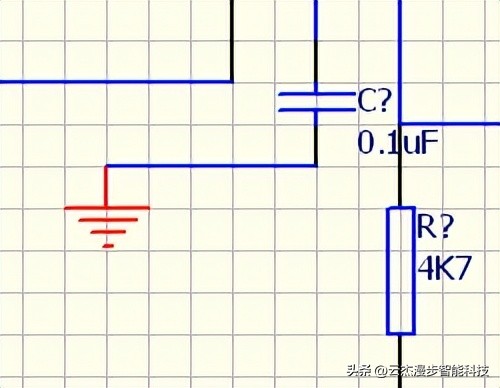

首先在一个新建文件中，单击工具按钮，单击放置接地。

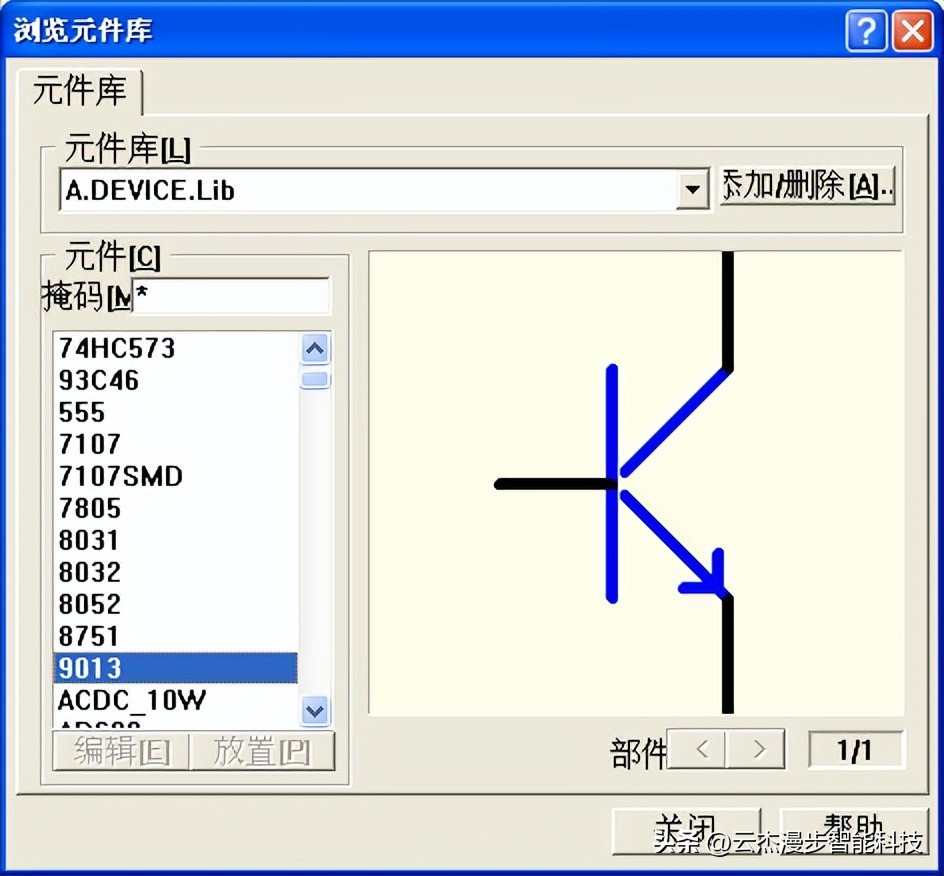

单击工具按钮弹出【浏览元件库】对话框，按前面讲述方法放置“三极管”元器件。

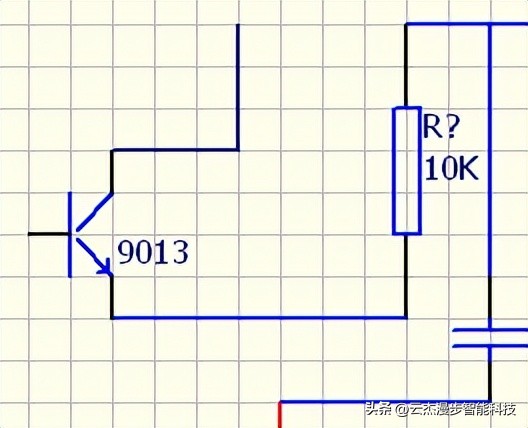

单击工具按钮，光标由箭头形状变成十字形，绘制线路。

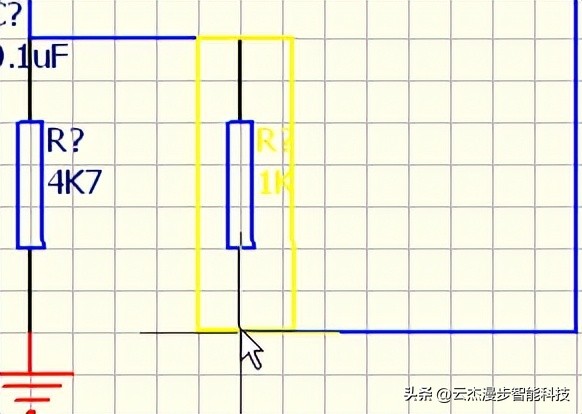

选中电阻R1K，选择【编辑】|【复制】命令。光标变成十字形，在合适位置选择复制基点。
单击【高级绘图】工具栏上的按钮，弹出【设定粘贴队列】对话框，修改信息。

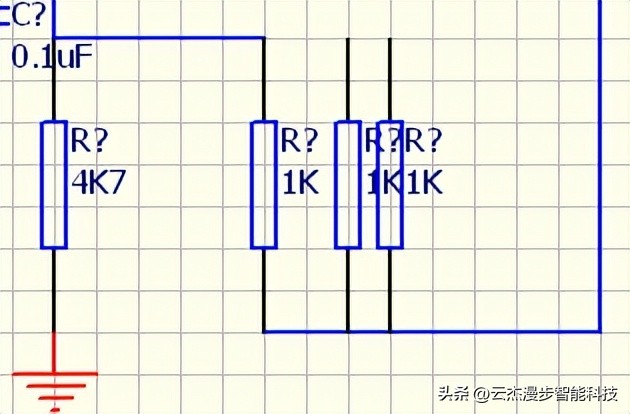

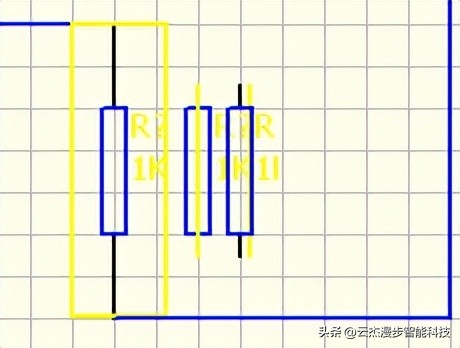

单击【确定】按钮，光标变成十字形，选择插入点，单击鼠标左键。
单击工具按钮，取消所有对象的选择，完成范例制作。
本文摘自我们编制的Protel99SE中文版电路设计案例课堂，因种种原因，该书未能出版，因此将其中部分案例说明发出供大家参考。
