不论是作为一名建筑人员还是水电人员，首先看懂图纸是他们必备的技能之一，否则就没法进行施工。但是，相信很多的刚入门的小白对于看懂电气图纸还是存在很大的疑惑，今天小编就给大家说下电气图纸如何快速识读。
一、电气图纸
电气图纸主要是有边框线、标题线、图框线以及会签线组成。
电气图纸的标题一般会在图纸的右下角，主要是用来确定名称、张次以及数据等。
图样的编号主要有图号以及检索号组成。
二、电气图的分类
电气图一般可以分为：系统图、电路图、功能图以及功能表图等。
系统图一般会采用符号和注释的框，为了表示系统、分系统的组成和关系。
电路图主要是用来介绍电路、设备的组成、连接。
功能图则是用来提供其他图纸有关图纸的依据。

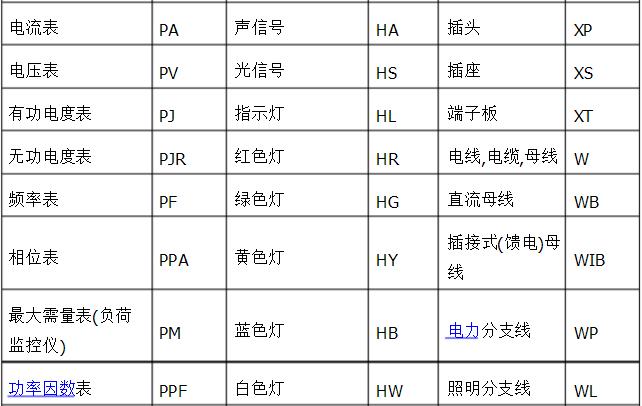

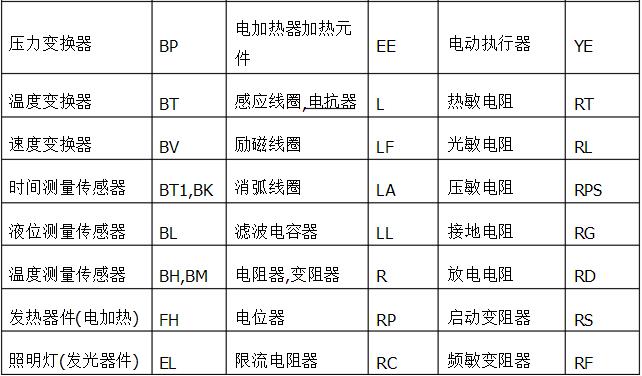

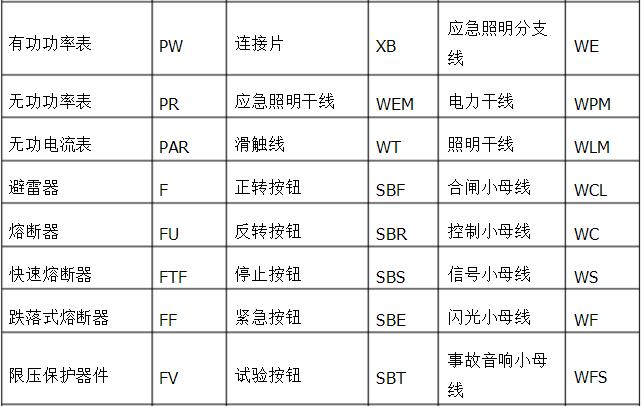

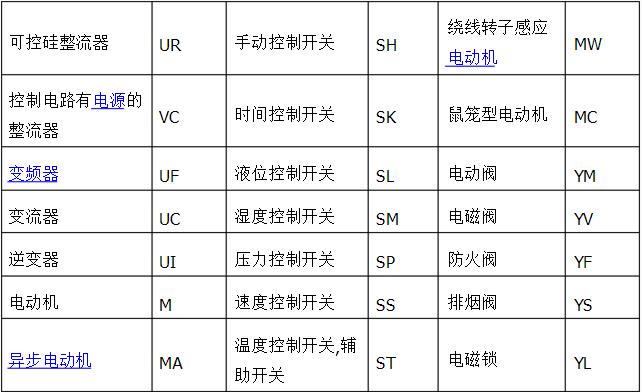

除了以上这些基础知识之外，想要做到快速看图，还需要了解一下电气图纸上的一些常用的电气符号，之前收藏了一份，正好分享给大家。

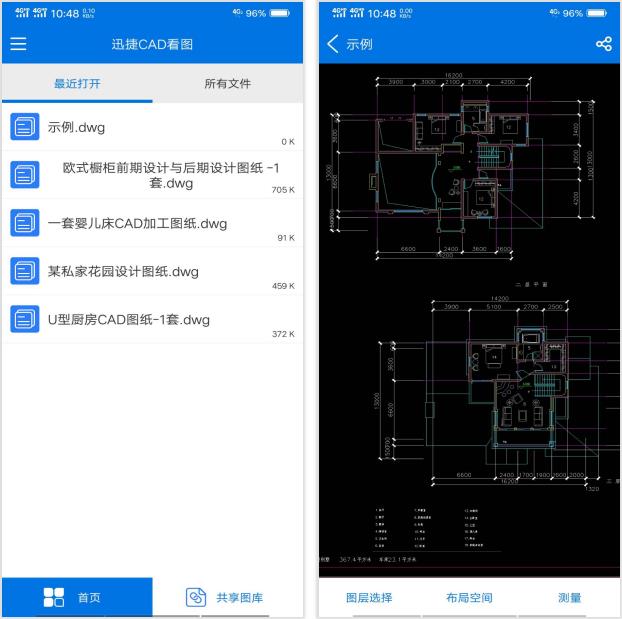

上边全部都是一些理论，我们都知道理论要和实践相结合。紧接着我们就需要注重实践，我们可以找些电气图纸来进行练习。在此，给大家推荐一款非常实用的工具—迅捷CAD看图APP，不论多大的文件它都能秒打开。
希望以上这些电气知识能够帮助到你们，如果想要了解更多的电气知识，记得点击关注小编哦！
