摘要：

文题释义：

氧化石墨烯： 是石墨烯经多次氧化得到的产物。作为石墨烯的衍生物，氧化石墨烯表面含有丰富的*能官**团如：羰基、羟基、环氧基等，可通过共价或非共价的方式实现与某些*能官**团连接，诸多*能官**团赋予其良好的生物相容性及油水两亲性。

载药微球： 为新型的药物微载体，是以可降解高分子材料为基材，将药物分子吸附于表面或包埋其中形成微米级药物缓释微球，通过靶向运输至病灶区域，伴随微球的裂解及药物扩散，从而实现精准平稳释药。

背景： 重度骨结核治愈率低且需要长期服药，但口服药物不良反应大。将载药缓释微球定量置于病灶处不仅可以确保药物浓度和精准治疗，还能有效调控药物释放速度，减少不良反应。

目的： 优化氧化石墨烯/丝素蛋白/利福平微球的制备工艺。

方法： 采用乳化法制备氧化石墨烯/丝素蛋白/利福平微球，在确定丝素蛋白浓度3.5%、水油比为1∶6、司盘80与石蜡比1∶10、温度为50 ℃、利福平与药物载体溶液比50 mg∶1 mL作为定量的前提下，考察不同搅拌速度(200，500，800 r/min)、不同有机溶剂与水相体积比(1∶1、4∶1、6∶1)及不同氧化石墨烯溶液与丝素溶液溶质比(0.1%，0.25%，0.5%)条件下制备出载药微球的微观形貌、载药率和包封率，确定较佳的制备工艺。

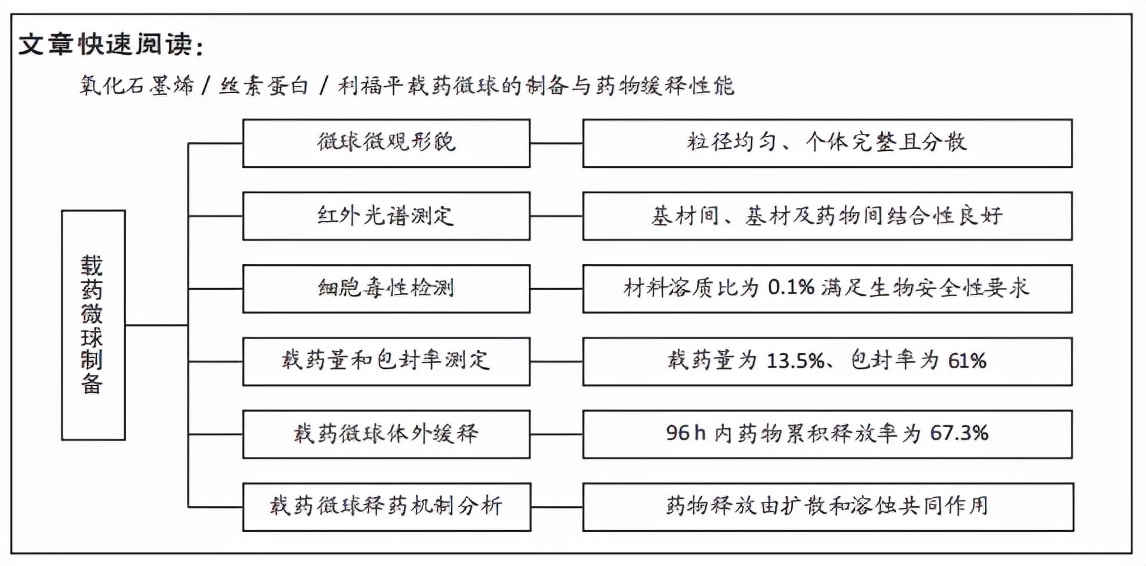

结果与结论： ①扫描电镜显示，500 r/min制备的微球大小均匀，成球性较好；有机溶剂与水相体积比为4∶1制备的微球成球效率较好；氧化石墨烯溶液与丝素溶液溶质比为0.1%制备的微球成球率较高。②综合载药率和包封率检测结果，再结合氧化石墨烯/丝素蛋白微球的细胞毒性实验结果，选择在搅拌速度500 r/min、有机溶剂与水相体积比为4∶1、氧化石墨烯溶液与丝素溶液溶质比为0.1%的条件下制备微球，微球的成球率高，载药量为13.5%，包封率为61%，并且该微球在体外可稳定释放药物，在96 h内累计释药量约为67.3%，药物缓控释过程由扩散和溶蚀共同作用。

缩略语： 氧化石墨烯/丝素蛋白/利福平：graphene oxide/silk fibroin/rifampicin，GO/SF/RFP

https://orcid.org/0000-0002-6255-4653 (姜朝瑞)

中国组织工程研究杂志出版内容重点：生物材料；骨生物材料; 口腔生物材料; 纳米材料; 缓释材料; 材料相容性；组织工程

关键词: 氧化石墨烯, 丝素蛋白, 载药微球, 乳化溶剂挥发法, 载药量, 包封率, 累积释药率, 释药机制

引用本文: 姜朝瑞, 许 燕, 熊 莹, 张旭婧. 氧化石墨烯复合材料载药微球的制备与性能研究[J]. 中国组织工程研究, 2022, 26(22): 3467-3473.

阅读更多请登录《中国组织工程研究》杂志官网

氧化石墨烯复合材料载药微球的制备与性能研究
