一、分析与说明

此图可以按照以下大步骤来绘制。

(a) 绘制基准线。

(b) 绘制已知线段。

(c) 绘制中间线段。

(d) 绘制连接线段。

(e) 标注尺寸。

(f) 加深图线。

20210307_01

二、详细绘制步骤

(a) 绘制基准线

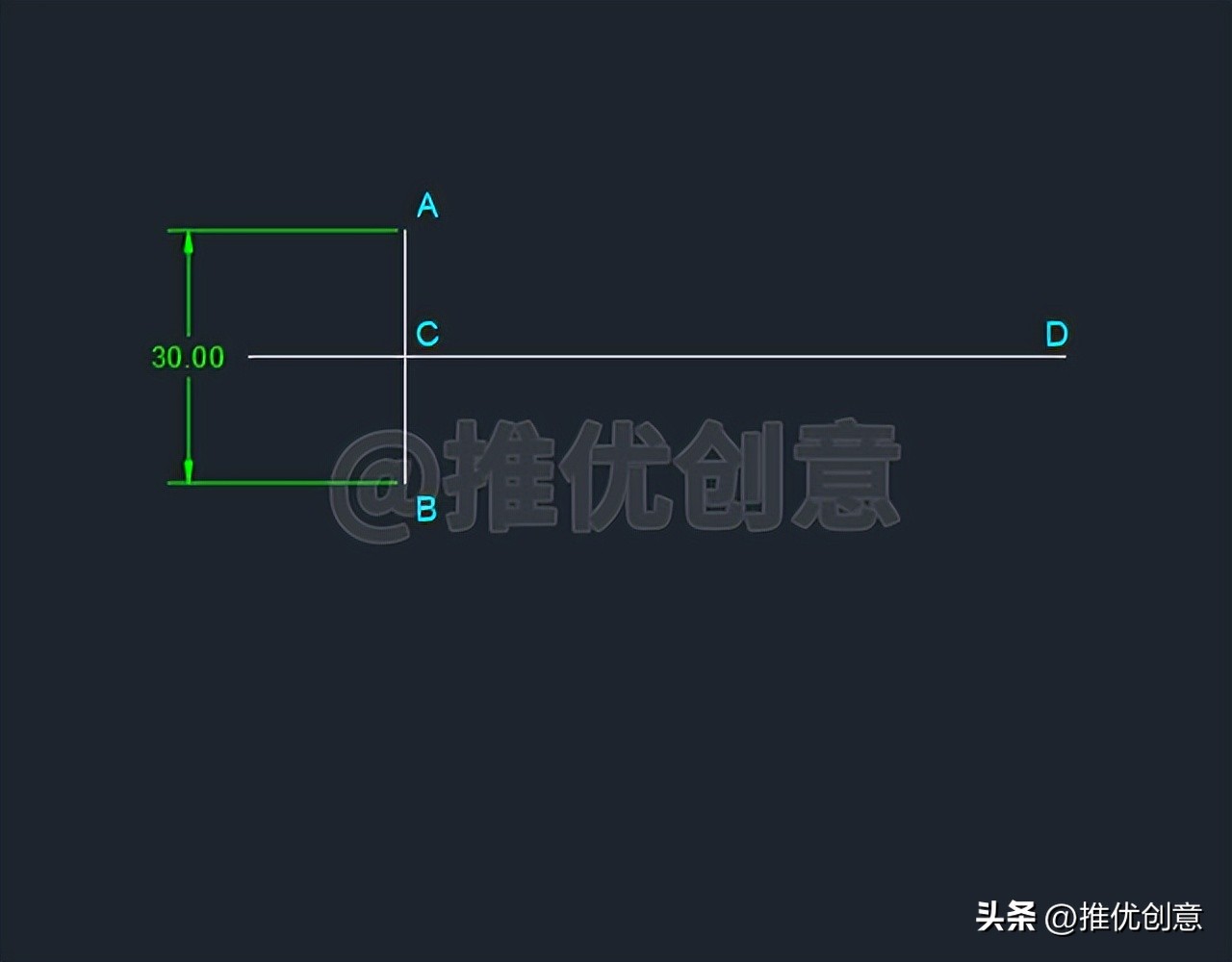

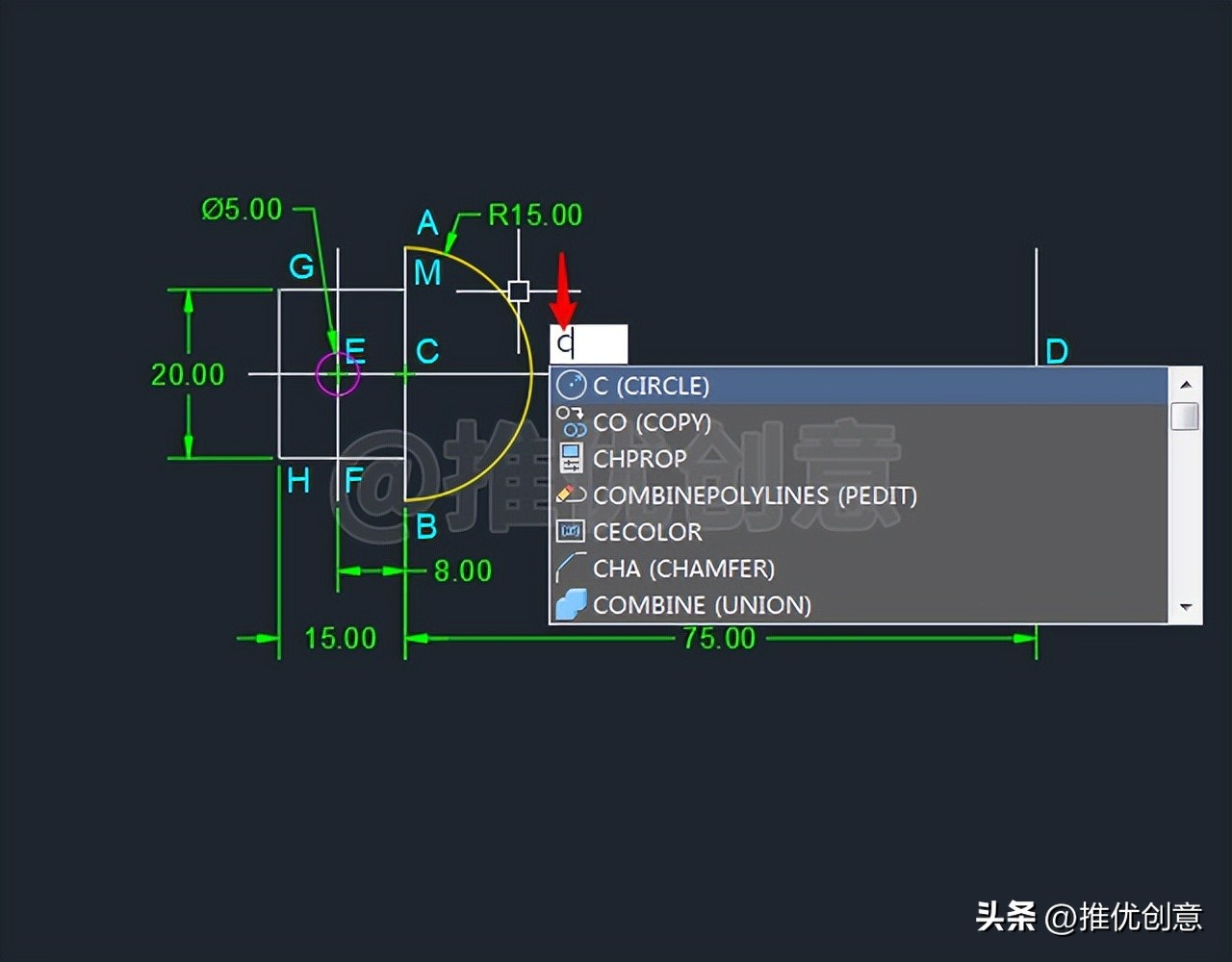

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为30个单位的白色竖直线段AB，设白色竖直线段AB的中点为点C。

20210307_01

2.2、直接回车，再次启用“直线”命令，过白色竖直线段AB的中点C绘制一条白色水平中心线段CD。

2.3、命令行输入“O”后回车，启用“偏移”命令，进行以下偏移操作。

将白色竖直线段AB向左偏移8个单位，得到的白色竖直线段EF与白色水平中心线段CD交于点E。

将白色竖直线段AB向左偏移15个单位，得到白色竖直线段GH。

将白色竖直线段AB向右偏移75个单位，得到的白色竖直线段DK与白色水平中心线段CD交于点D。

(b) 绘制已知线段

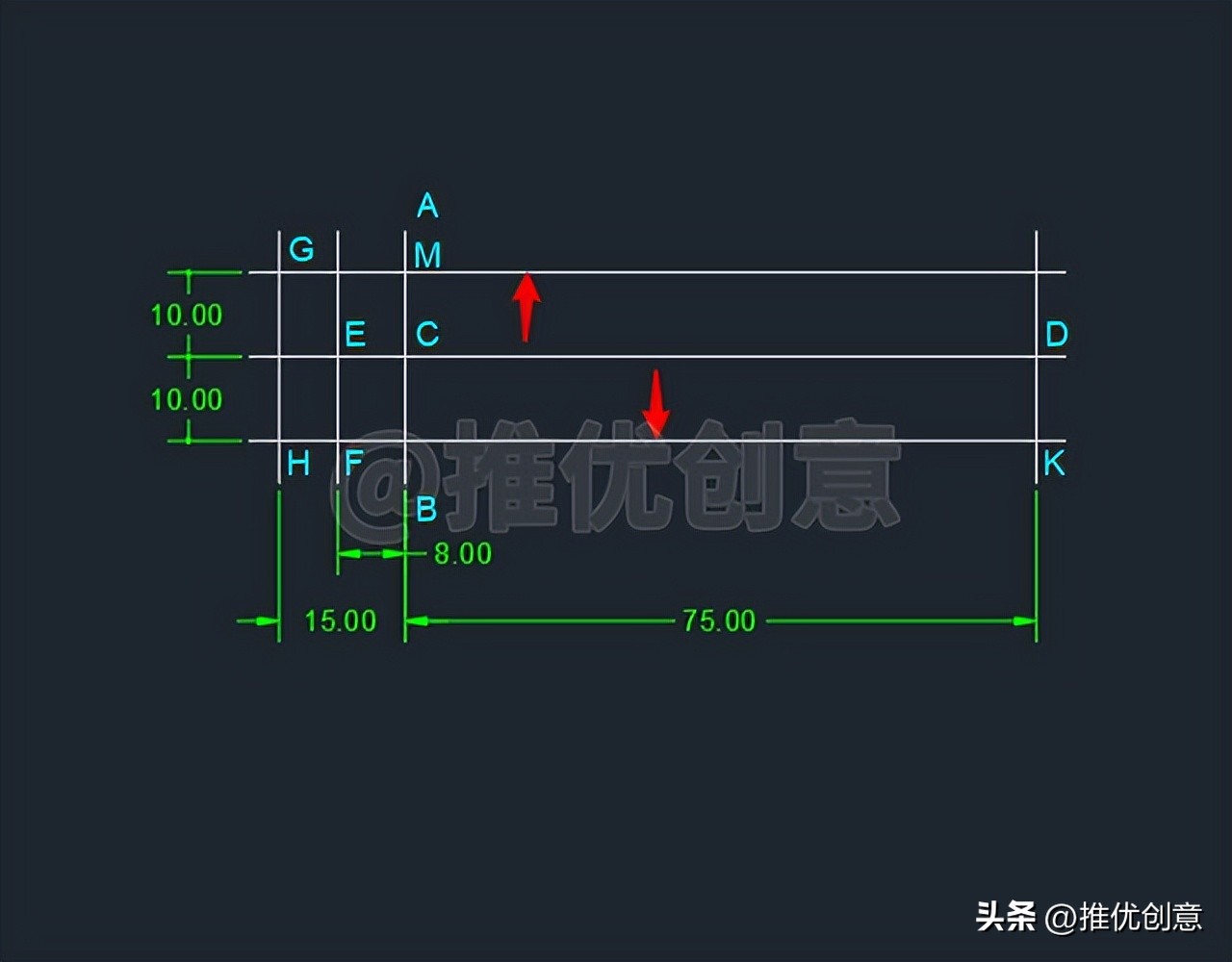

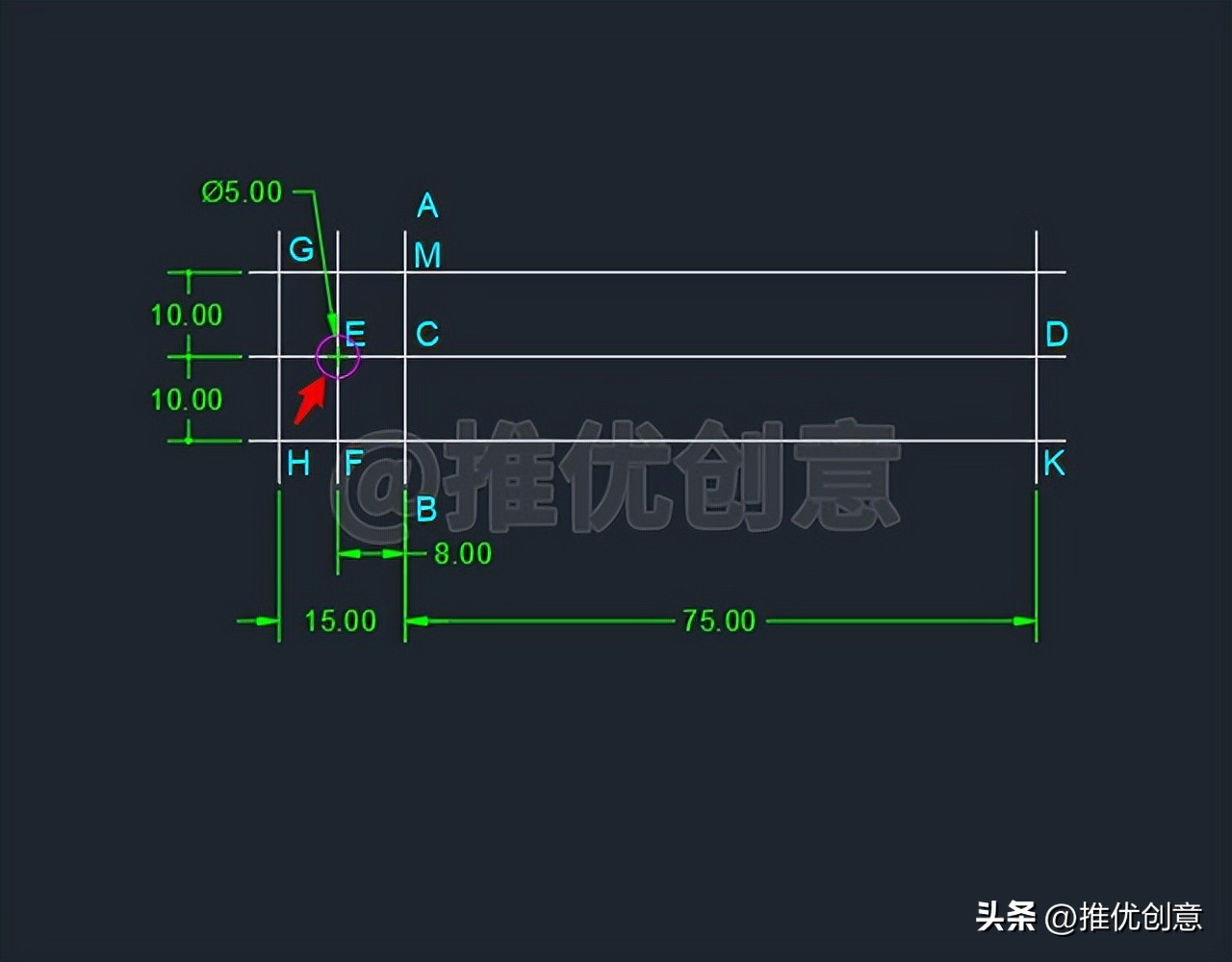

2.4、命令行输入“O”后回车，启用“偏移”命令，将白色水平中心线段CD向上、下分别偏移10个单位，得到白色水平线段GM、白色水平线段HK。

2.5、命令行输入“C”后回车，启用“圆”命令，捕捉交点E为圆心，绘制一个直径为5个单位的红色圆E。

2.6、直接回车，再次启用“圆”命令，捕捉交点C为圆心，绘制一个半径为15个单位的黄色圆C。

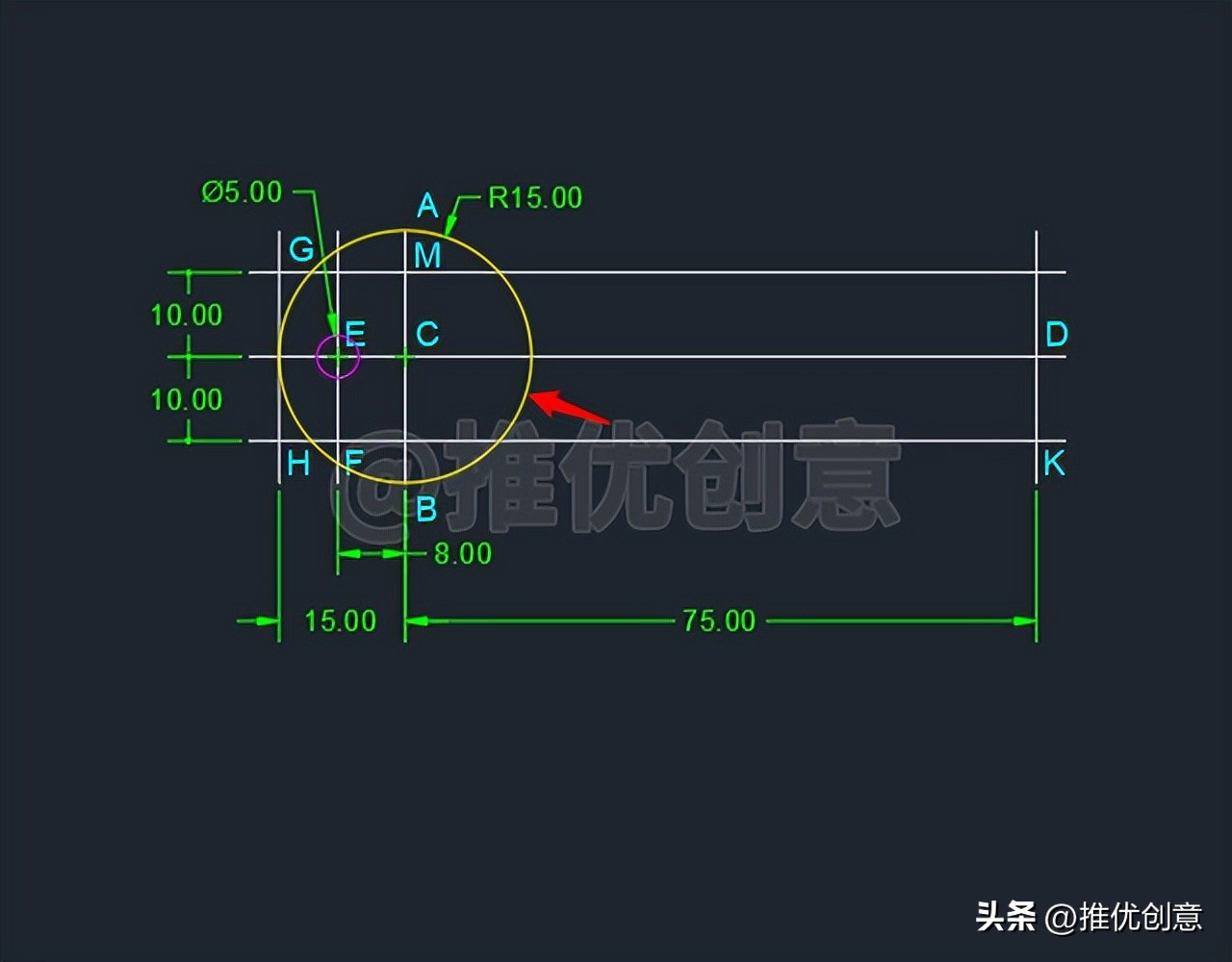

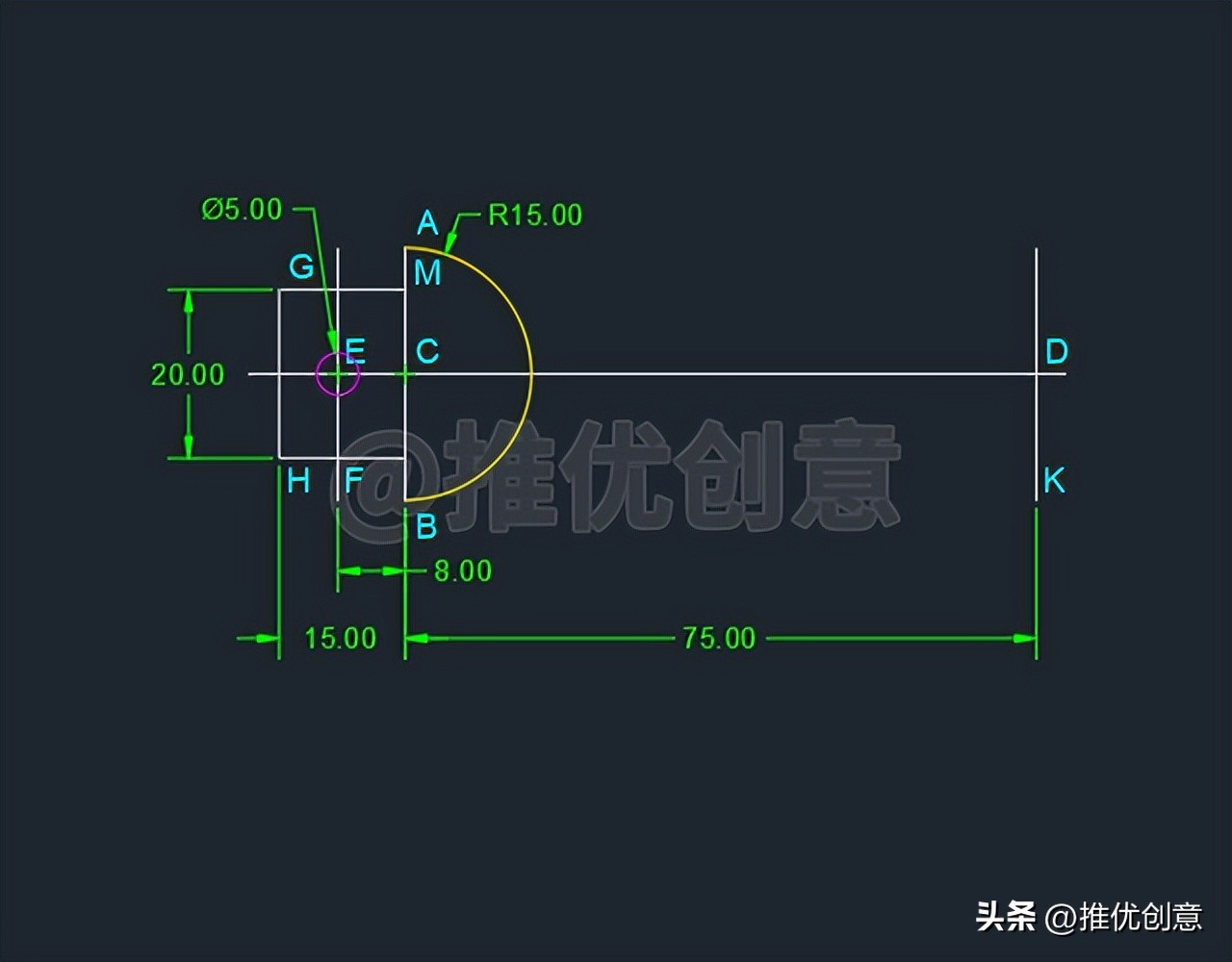

2.7、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.8、命令行输入“C”后回车，启用“圆”命令。

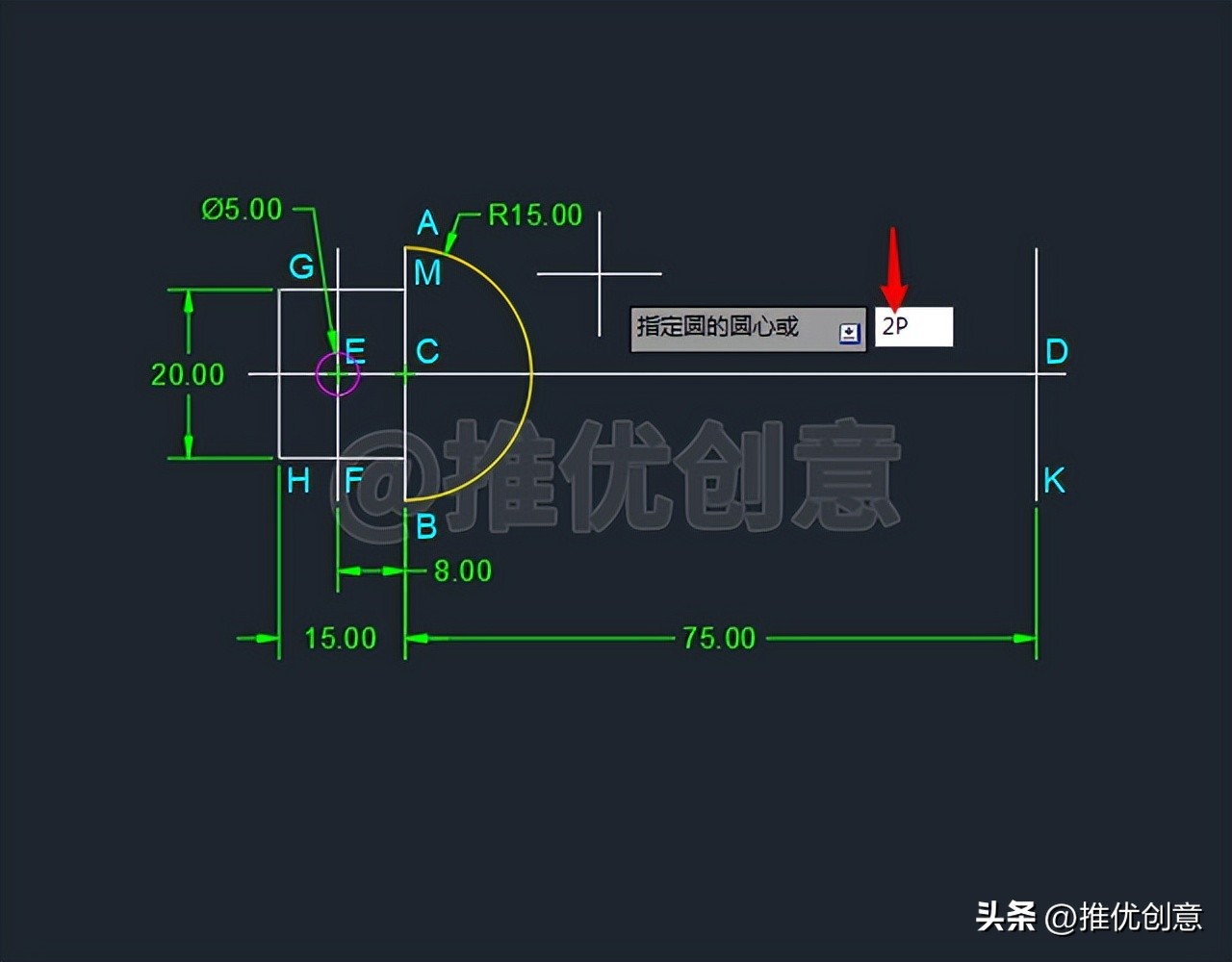

2.9、接着输入“2P”后回车，选择两点方式绘制圆。

2.10、单击捕捉交点D作为圆的直径的第一个端点。

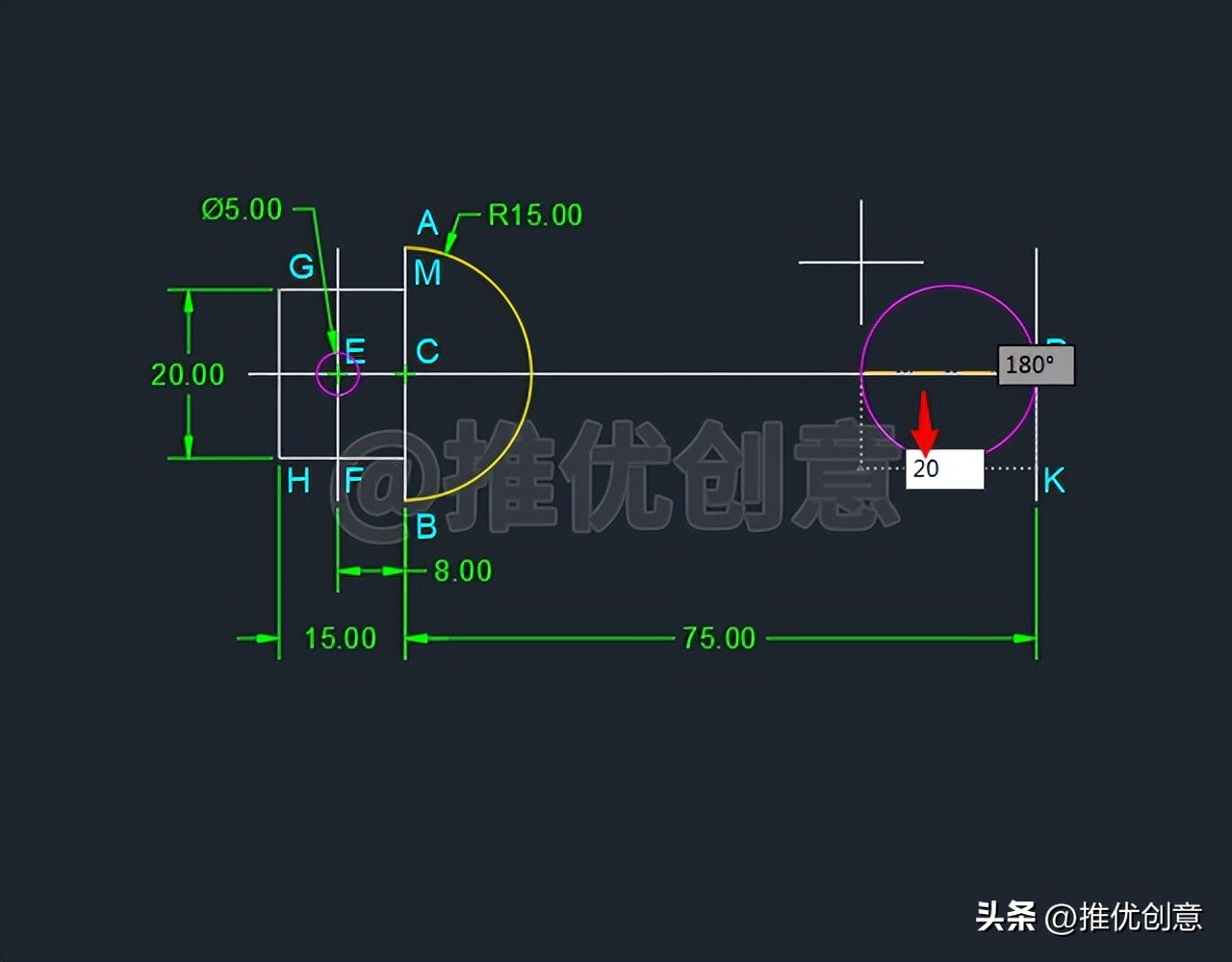

2.11、向左移动光标，输入圆的直径值“20”后回车。

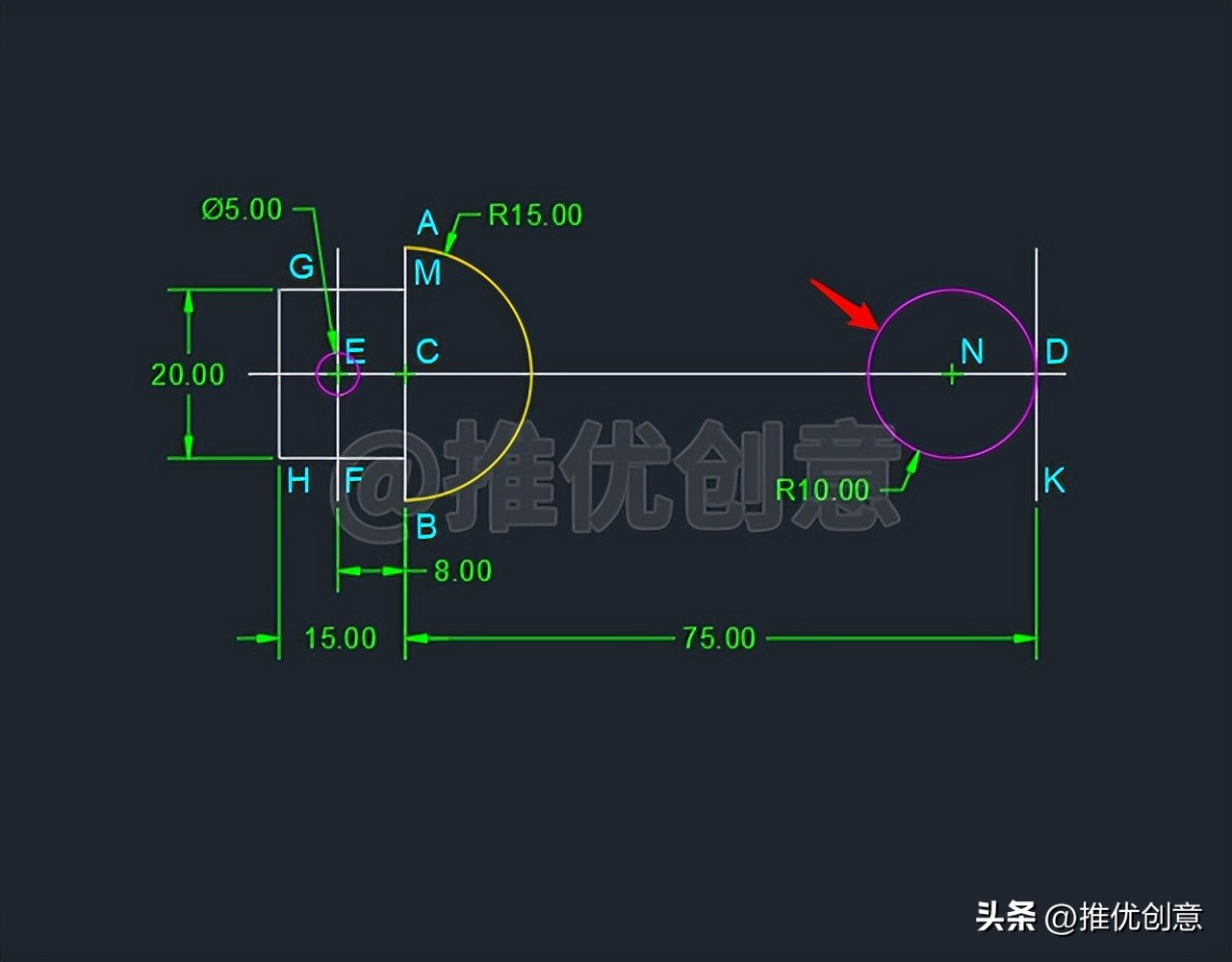

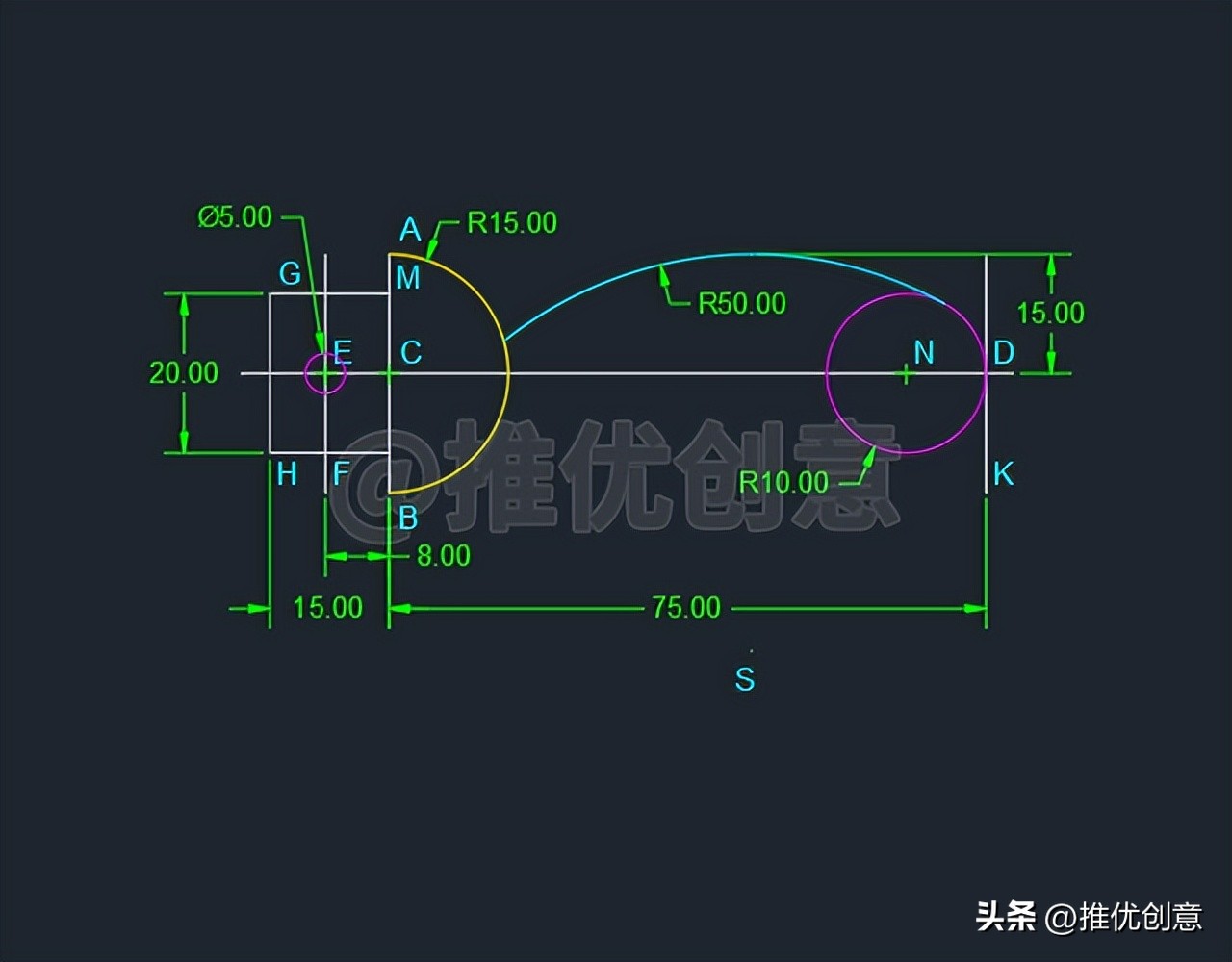

2.12、这样就绘制出了一个半径为10个单位的红色圆N，圆心N落在白色水平中心线段CD上，与右边的白色竖直线段DK切于点D。

(c) 绘制中间线段

2.13、下面开始绘制上面R50的圆（对应原图上面R50的圆弧）。

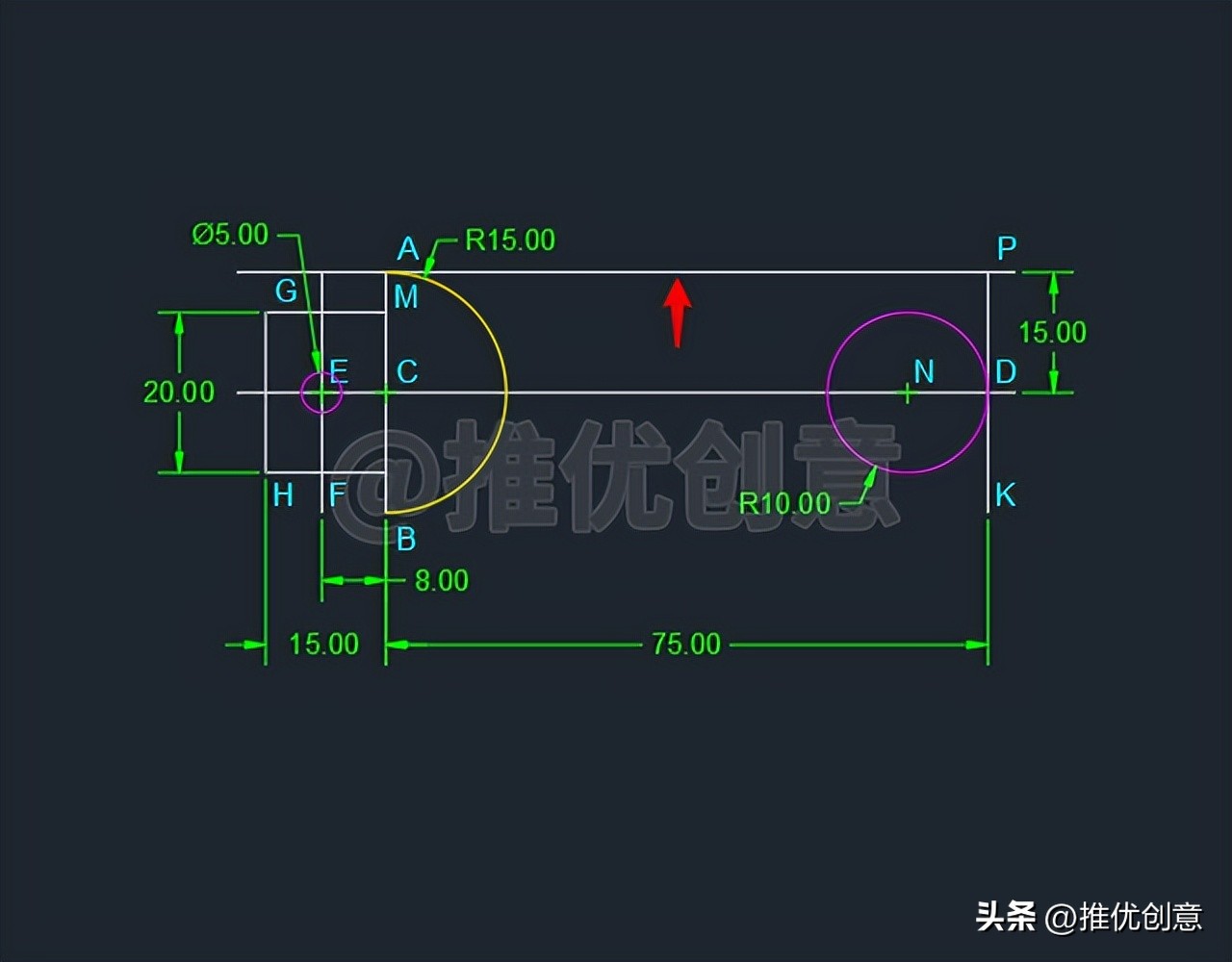

命令行输入“O”后回车，启用“偏移”命令，将白色水平中心线段CD向上偏移15个单位，得到白色水平线段AP。

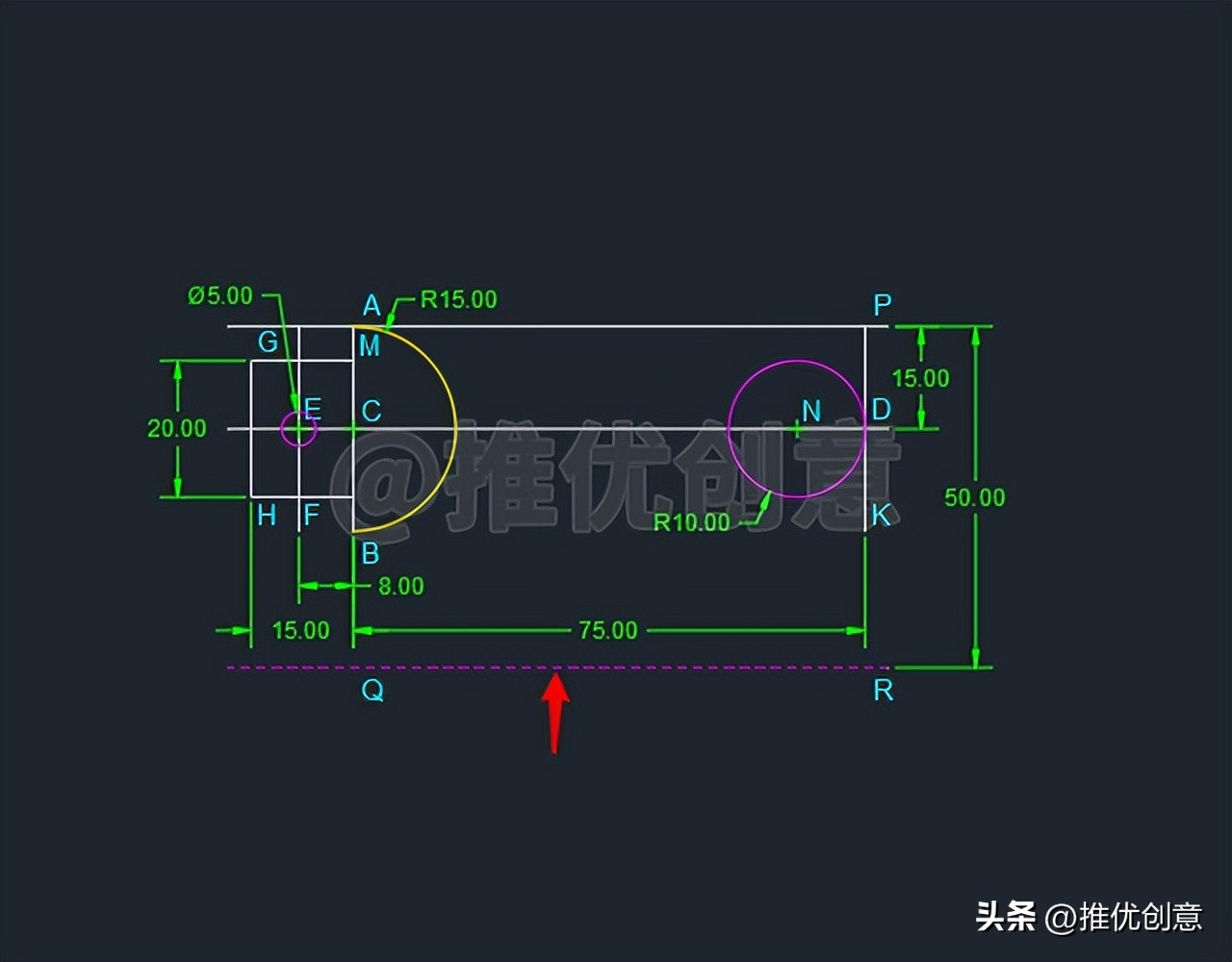

2.14、从原图可以读出要绘制的R50的圆与白色水平线段AP相切，所以命令行输入“O”后回车，启用“偏移”命令，将白色水平线段AP向下偏移50个单位，得到红色虚线线段QR，则要绘制的R50的圆的圆心就在这条红色虚线线段QR上。

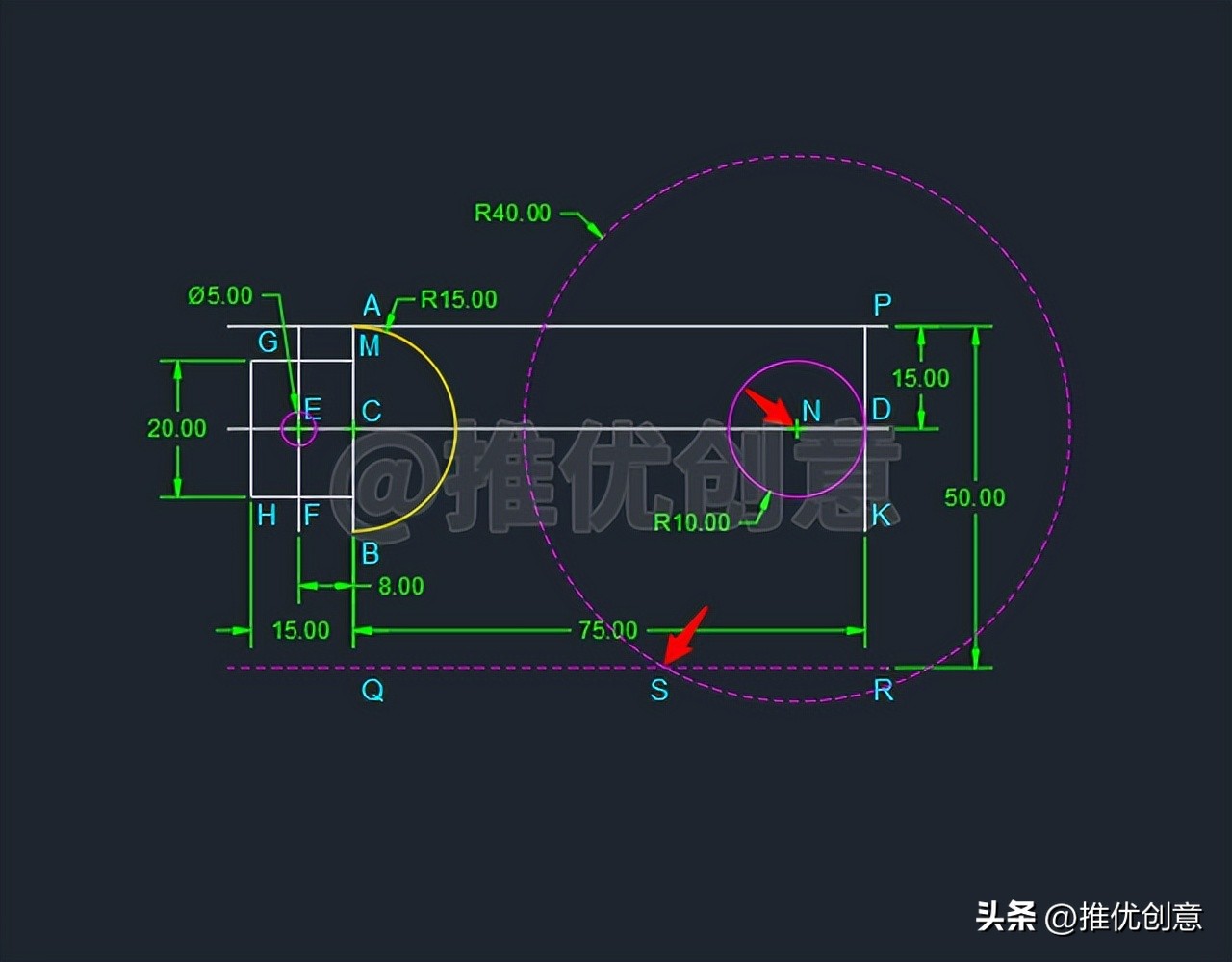

2.15、红色圆N与要绘制的R50的圆内切，因为“内切相减”，所以命令行输入“C”后回车，启用“圆”命令，捕捉圆心N为圆心，绘制一个半径为“50-10=40”个单位的红色虚线圆N，则要绘制的R50的圆的圆心在这个红色虚线圆N上。设红色虚线线段QR与红色虚线圆N在左边交于点S。

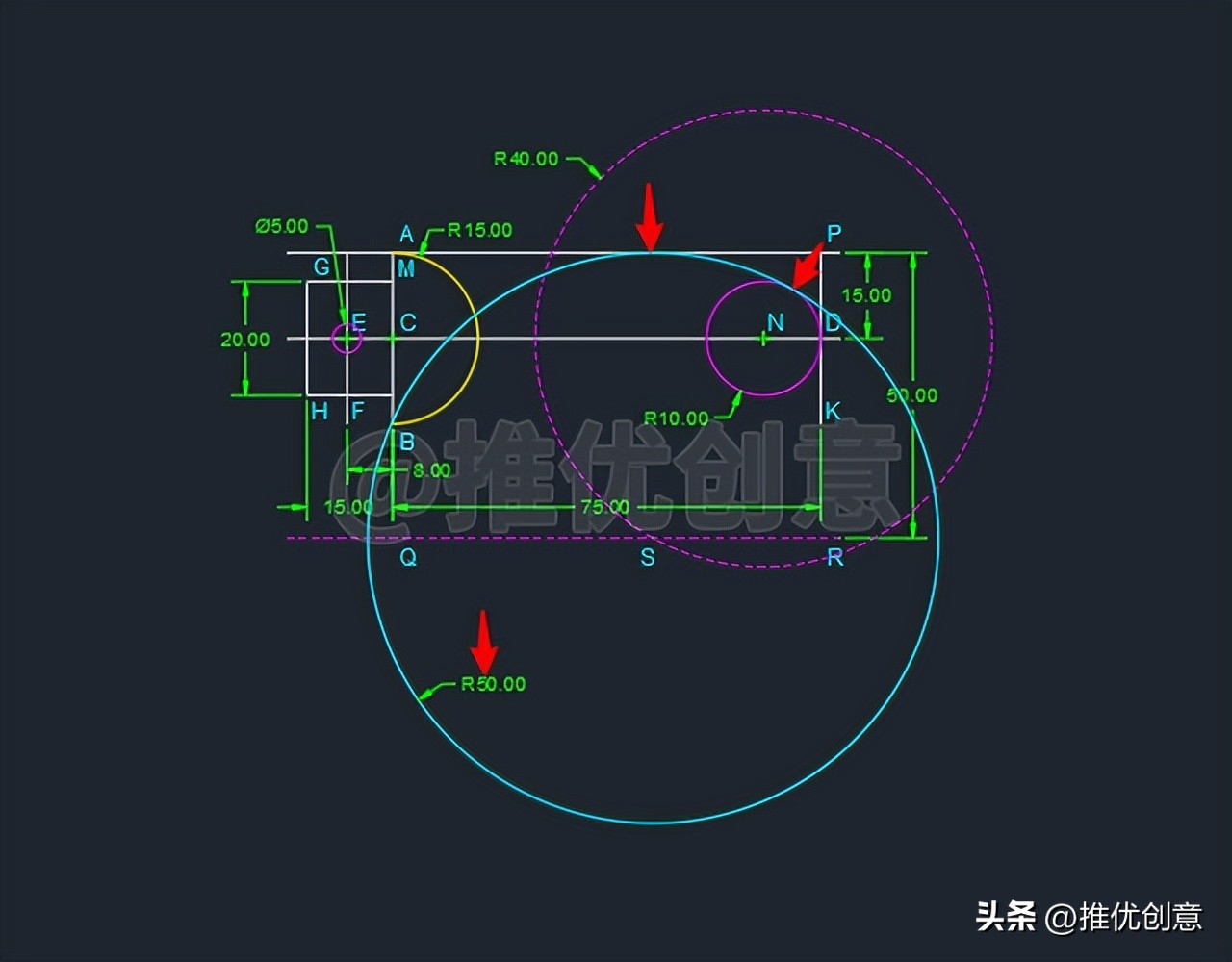

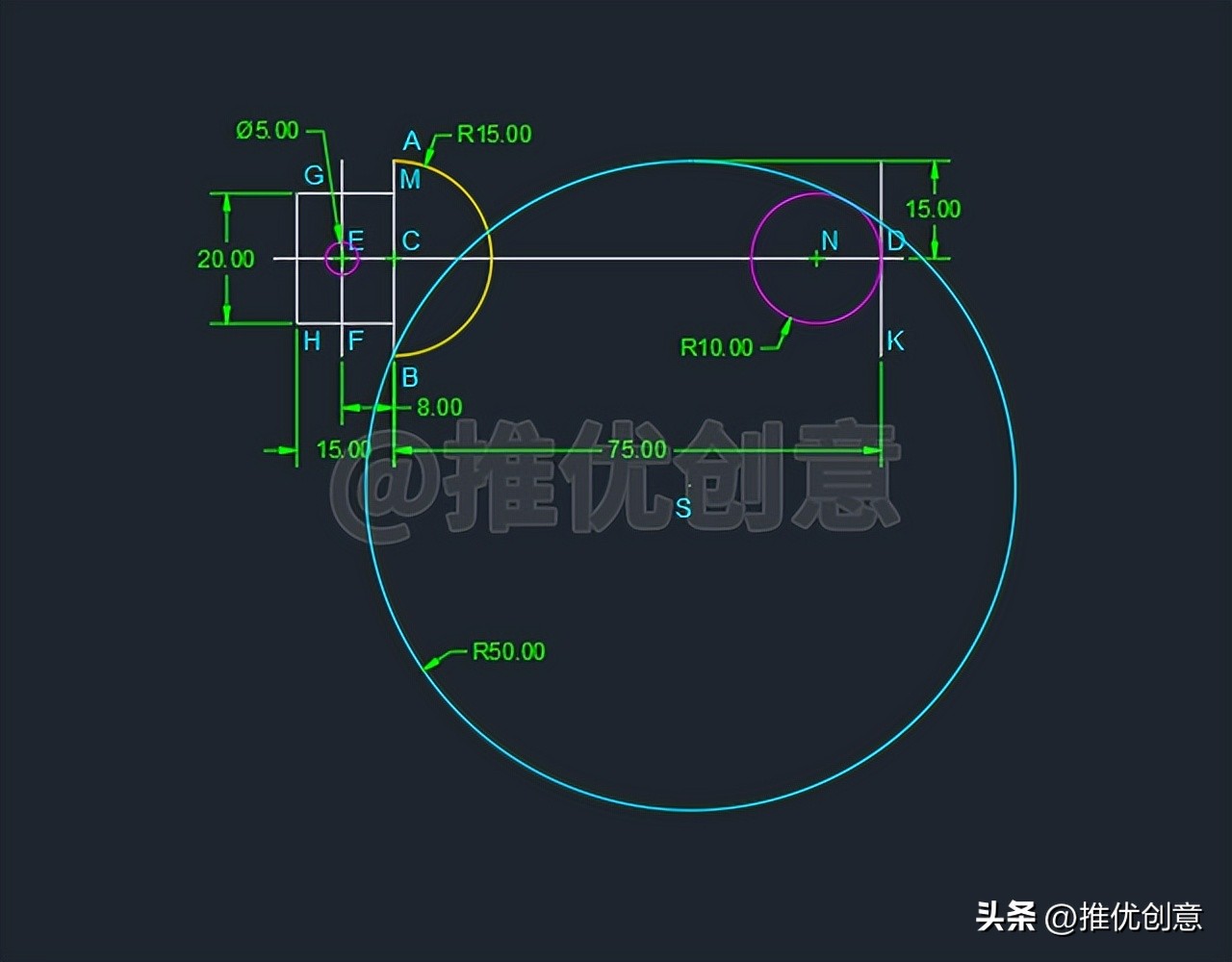

2.16、要绘制的R50的圆的圆心既在红色虚线线段QR上，又在红色虚线圆N上，那么它的圆心就是红色虚线线段QR与红色虚线圆N的交点，所以命令行输入“C”后回车，启用“圆”命令，捕捉交点S为圆心，绘制一个半径为50个单位的青色圆S。

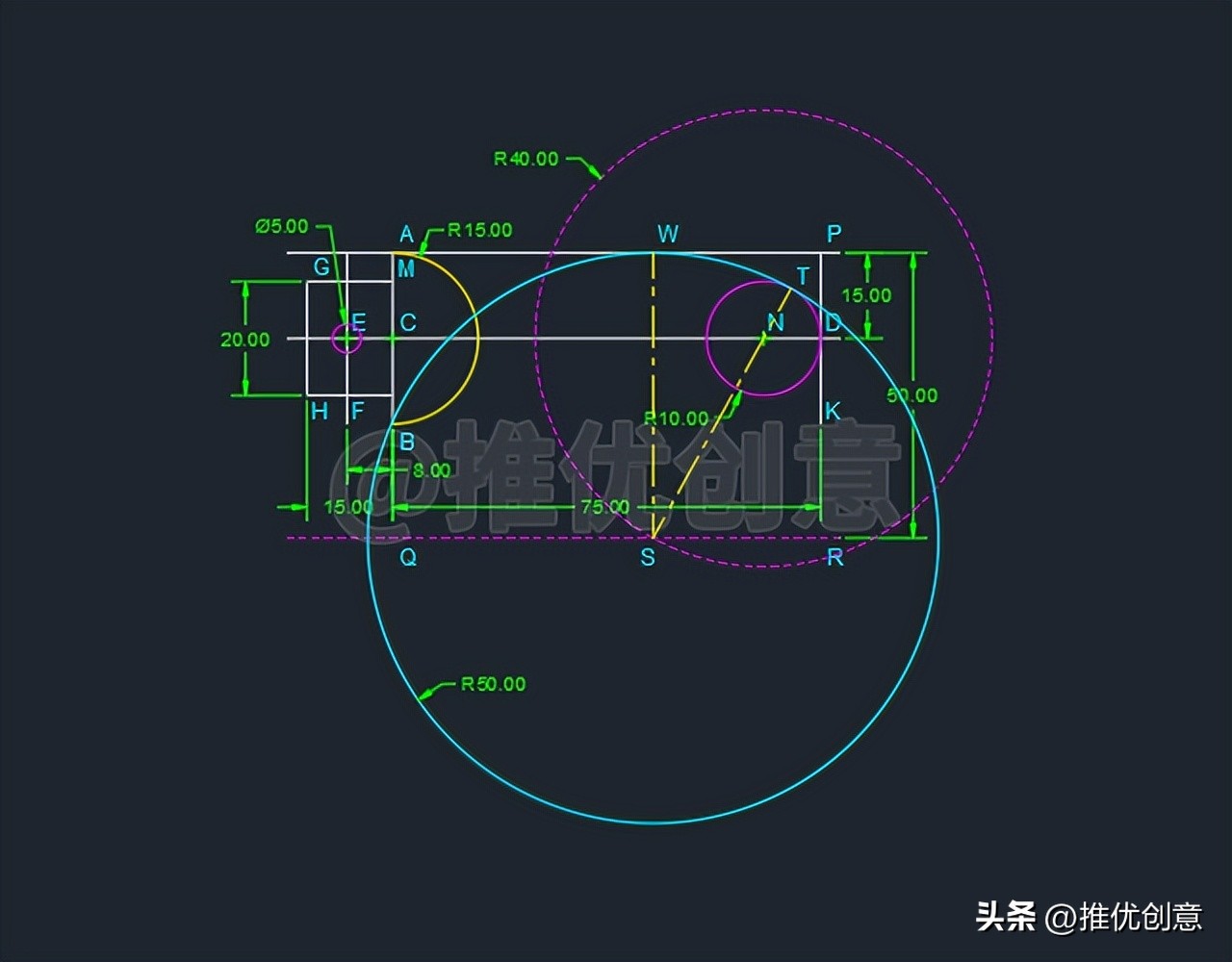

由绘制过程可知，青色圆S的最高点到白色水平中心线段CD的竖直距离为15个单位，红色圆N与青色圆S内切，半径为50个单位，满足原图的要求。

2.17、分析一下为什么要这样绘制。

命令行输入“L”后回车，启用“直线”命令，连接切点W、圆心S；连接圆心S、圆心N并延长交青色圆S于切点T。

因为青色圆S与白色水平线段AP相切，两条平行线QR与AP的距离为50个单位，所以圆心S在红色虚线线段QR上。

因为红色圆N与青色圆S内切，所以这两个圆的圆心距SN = 青色圆S的半径ST - 红色圆N的半径NT = 50 - 10 = 40，所以圆心S在以点N为圆心，半径为40个单位的红色虚线圆N上。

圆心S既在红色虚线线段QR上，又在红色虚线圆N上，那么它的圆心就是红色虚线线段QR与红色虚线圆N的交点。

而绘制的时候，我们是倒着上面的顺序来绘制的，只要理解了“外切相加，内切相减”就很容易绘制。如果不理解，看下面这个教程，有详细讲解及实例演示。

搞懂“外切相加，内切相减” ，让绘图易如反掌 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

当然，如果你对 AutoCAD 熟悉，不需要这样绘制，直接用“相切、相切、半径”方式来绘制这个青色圆S会更简捷。

2.18、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

2.19、命令行输入“TR”后回车，启用“修剪”命令，选择黄色圆弧C、红色圆N作为修剪边界后回车，对青色圆S进行修剪，完成后如下图。

2.20、选中青色圆弧S，命令行输入“MI”后回车，启用“镜像”命令，指定白色水平中心线段CD为镜像线，将它镜像到下面。

(d) 绘制连接线段

2.21、命令行输入“TR”后回车，启用“修剪”命令，选择两条青色圆弧作为修剪边界后回车，对黄色圆弧C、红色圆N进行修剪，完成后如下图。

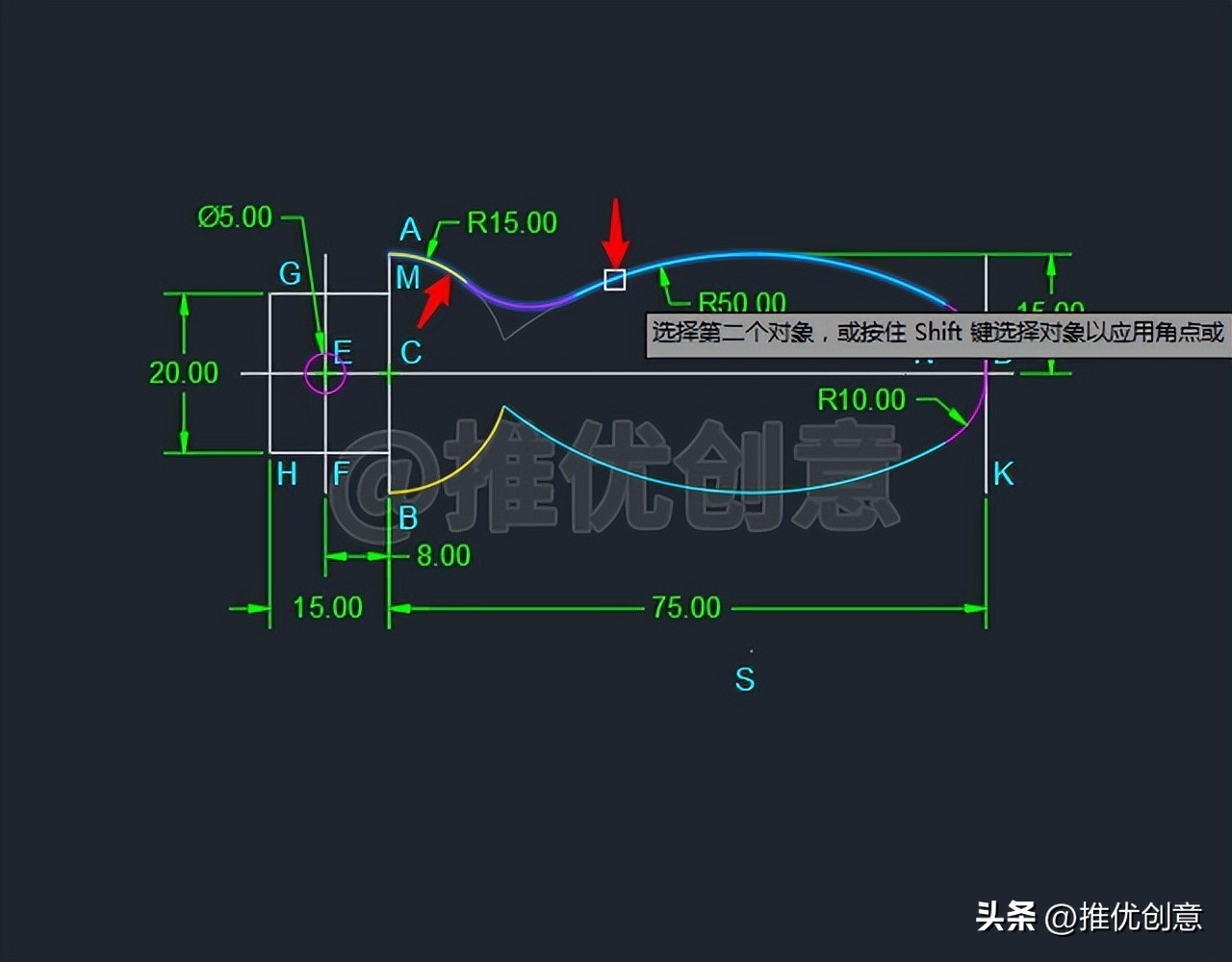

2.22、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角的半径值“12”后回车，对上面的黄色圆弧与青色圆弧倒圆角。

2.23、直接回车，再次启用“圆角”命令，对下面的黄色圆弧与青色圆弧倒圆角。

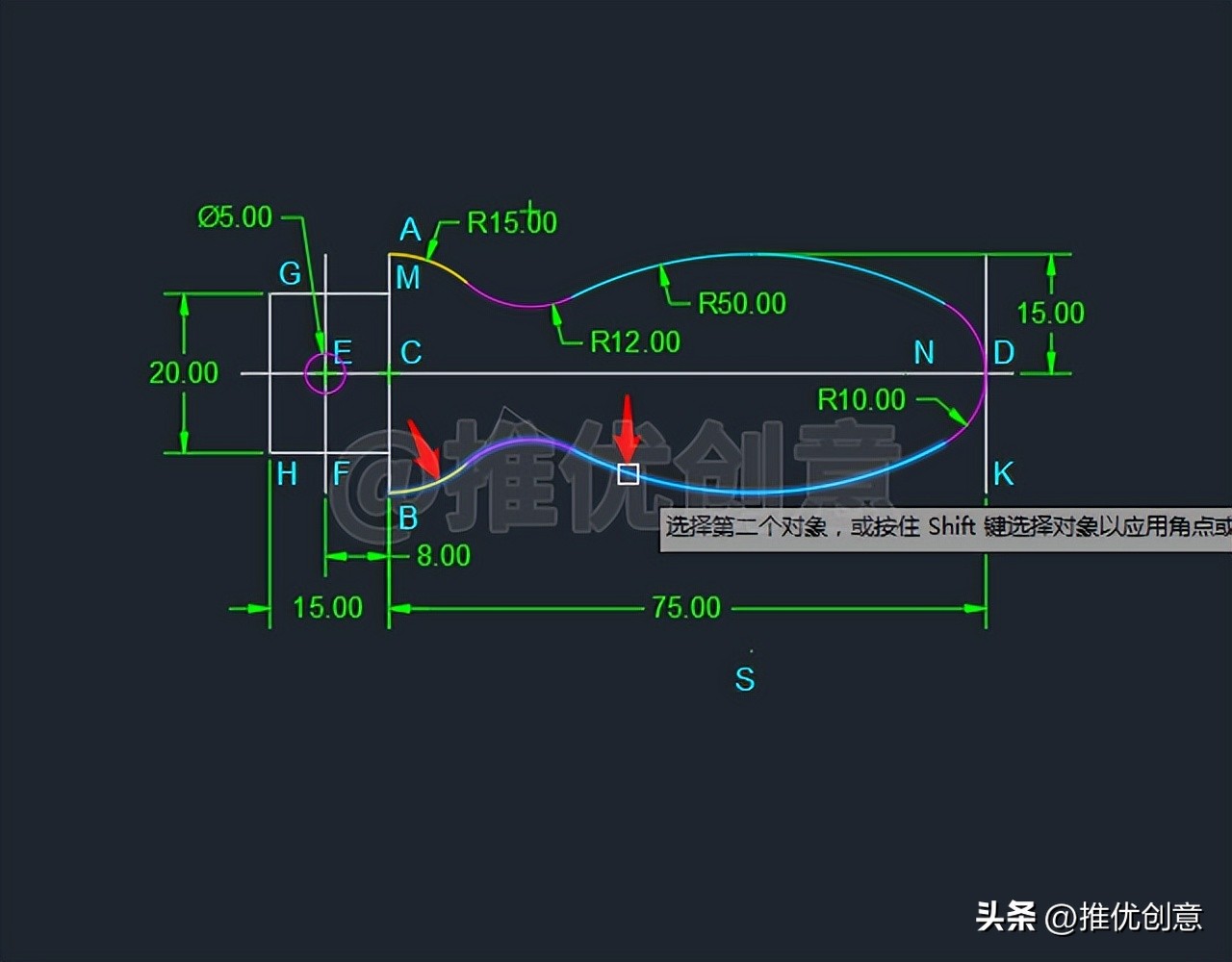

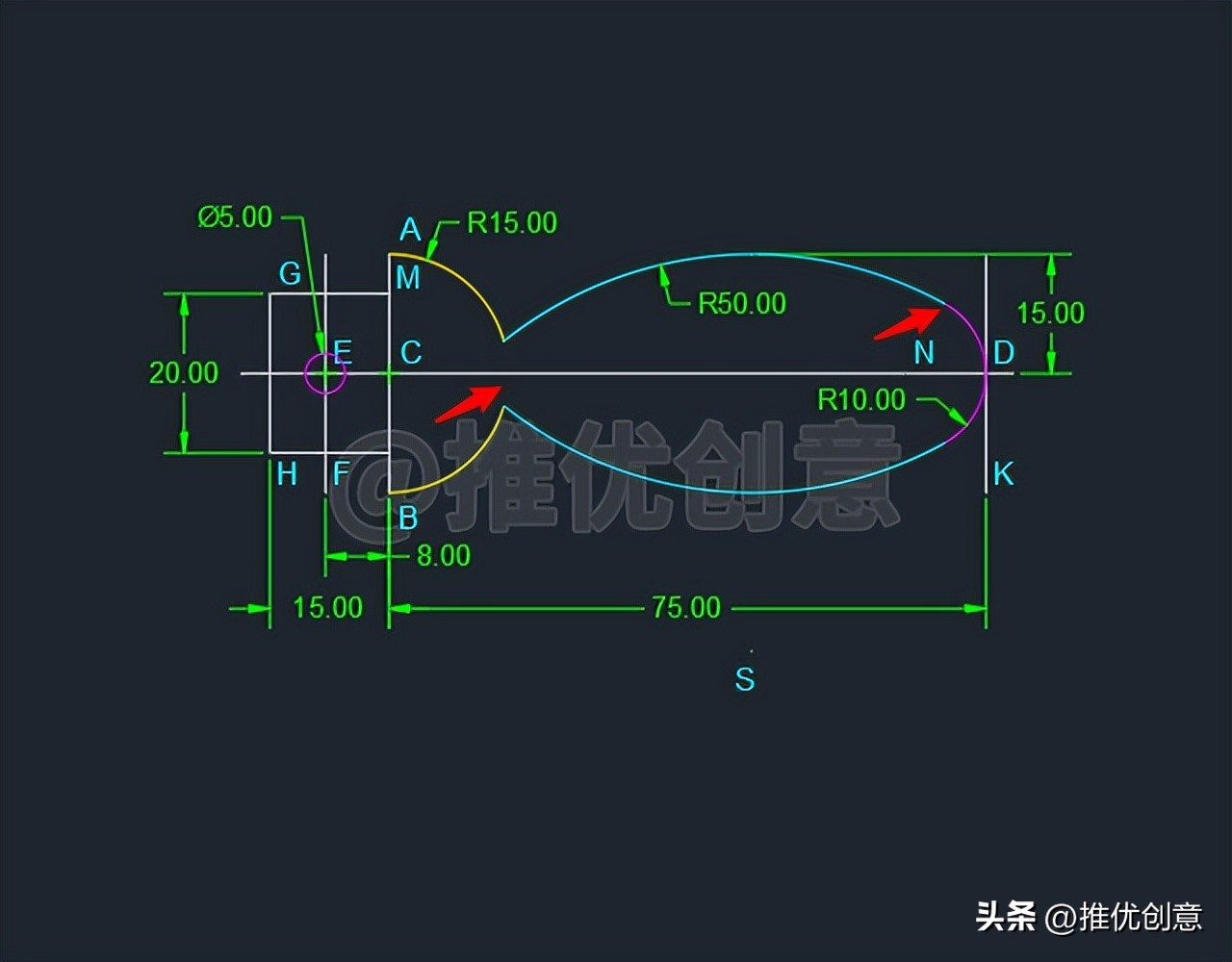

2.24、倒圆角完成后如下图。

2.25、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

(e) 标注尺寸

2.26、标注尺寸，完成后如下图。

(f) 加深图线

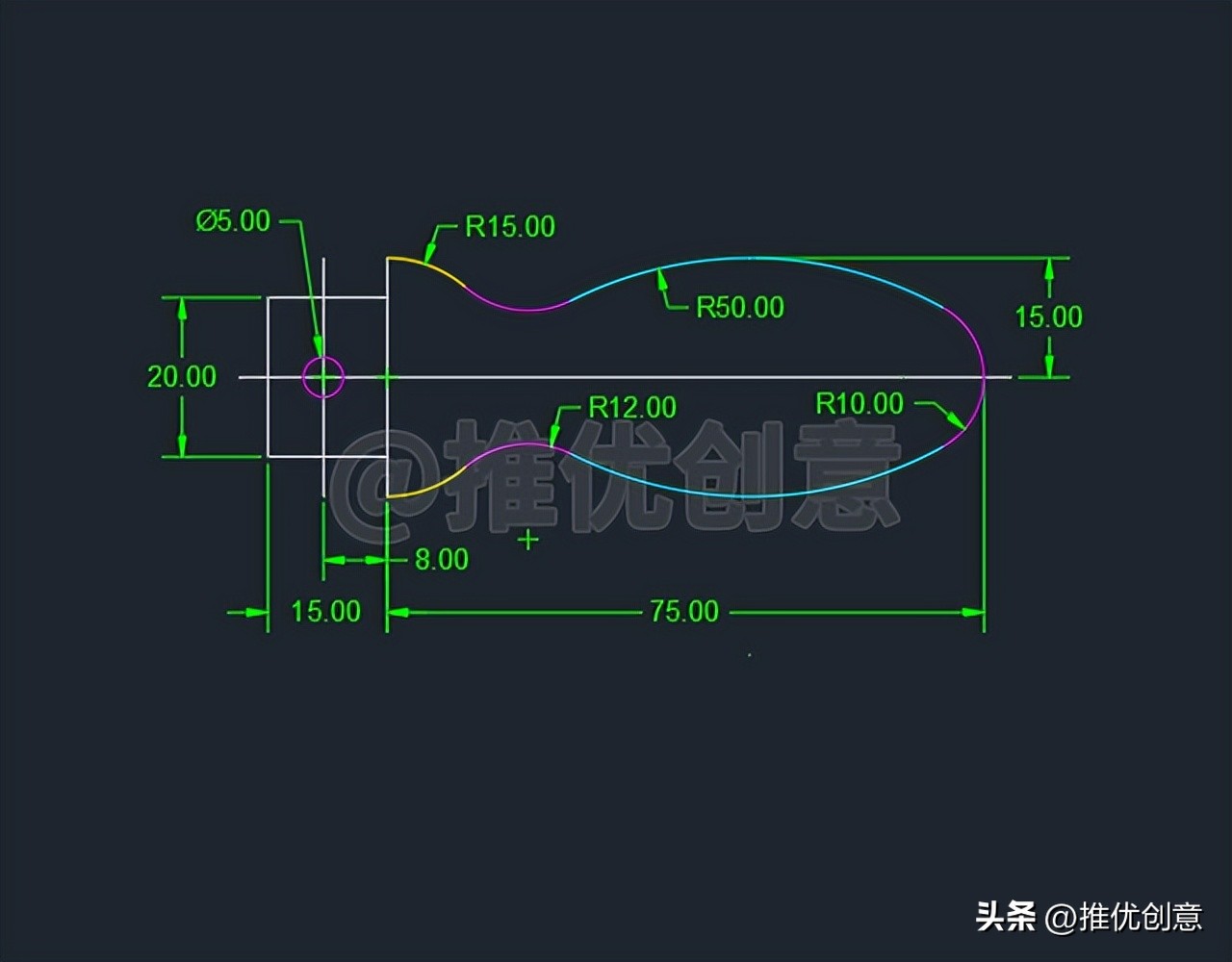

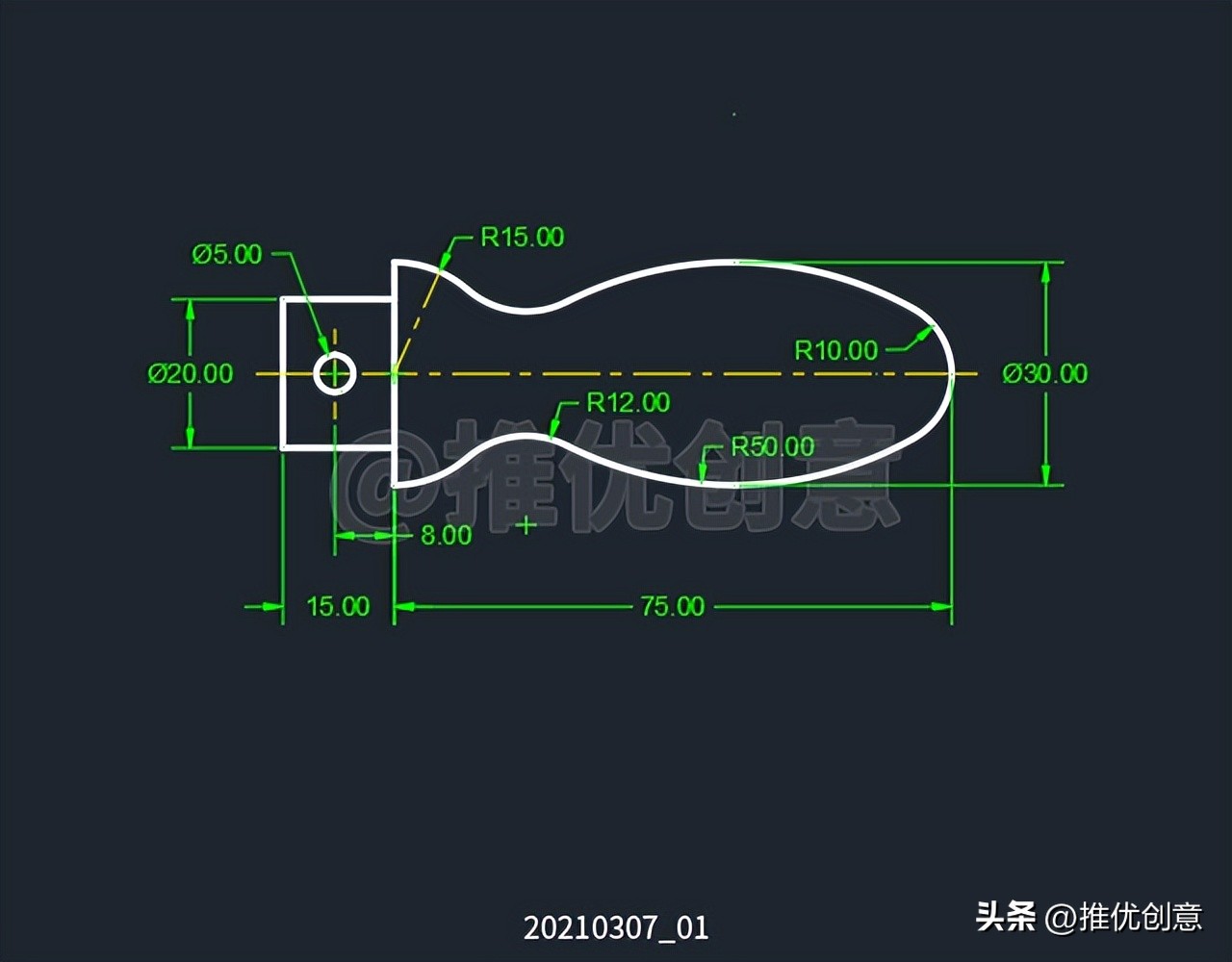

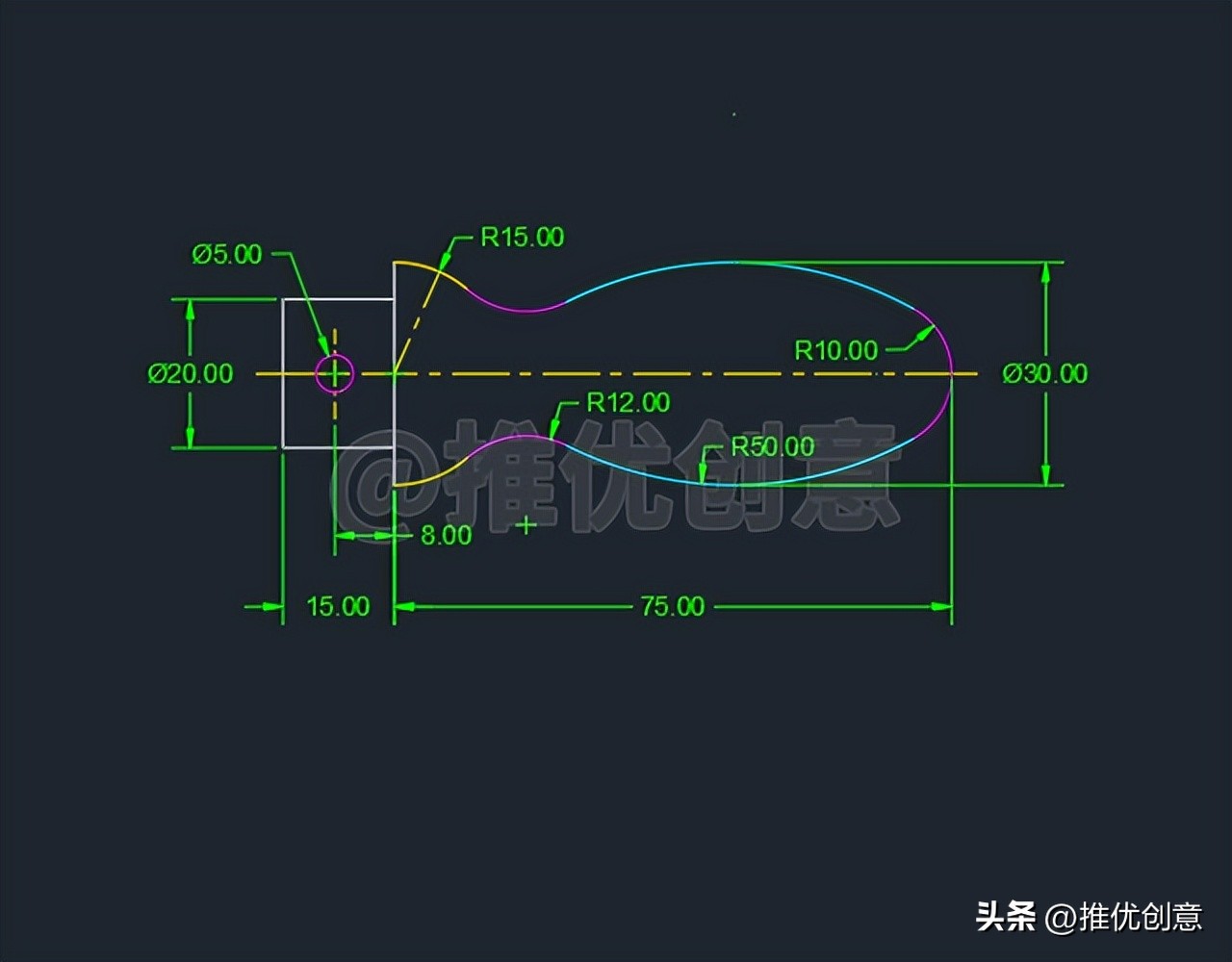

2.27、加宽轮廓线的线宽，最终完成效果见下图。
