一、什么是GIS

所谓GIS，又称SF6封闭式组合电器，顾名思义，它是将变电站中除变压器以外的其它设备，包括隔离开关、断路器、接地开关、电压互感器、电流互感器、避雷器、母线，进出线、套管通过优化组合成一个整体。

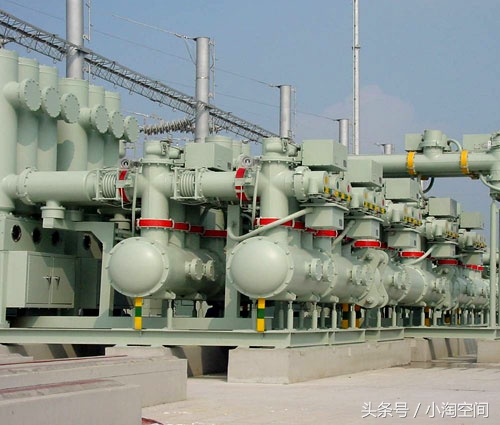

图一 某站GIS示意图

二、GIS有什么特点

（1）、小型化。因采用绝缘性能卓越的SF6气体，其灭弧能力是空气的100倍，很大程度上缩小设备之间的距离，从而大幅度减小变电站的面积，实现设备小型化。

（2）、可靠性高。由于带电部分全部密封在SF6气体中，很大程度上提高了供电的可靠性。

（3）、安全性好。带电部分密封于接地的金属壳内因而没有触电危险，六氟化硫气体内为不燃气体，所以无火灾危险。

（4）、抗干扰能力强。因带电部分用金属壳封闭，对电磁和静电实现屏蔽作用，同时噪音小，抗无线电干扰能力强。

三、GIS间隔分类及周边附件

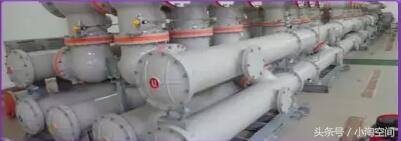

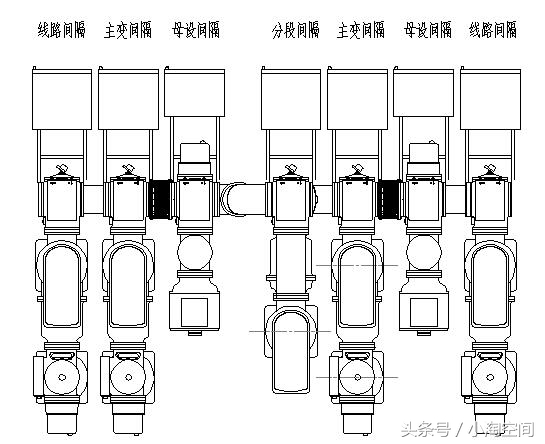

图二 某变电站GIS示意图

1、GIS间隔分类。

如图二所示，主变间隔、母联间隔、母线设备间隔、分段间隔、线路间隔等。

2、GIS间隔主要附件。

a、六氟化硫充气口，它的位置宜避开内部绝缘件，防止充气过程中带入异物附在绝缘件表面，避免发生闪络。

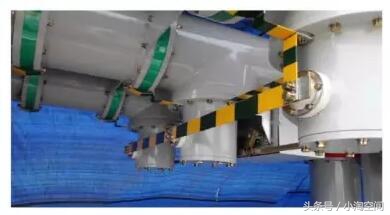

图三 SF6 充气口示意图

b、SF6密度继电器，它的安装方式应满足不拆卸检验的要求，分箱结构的断路器每相安装独立的密度继电器。户外安装的密度继电器应装设防雨罩，保证指示表，控制电缆接线盒和充放气空得到有效遮挡。

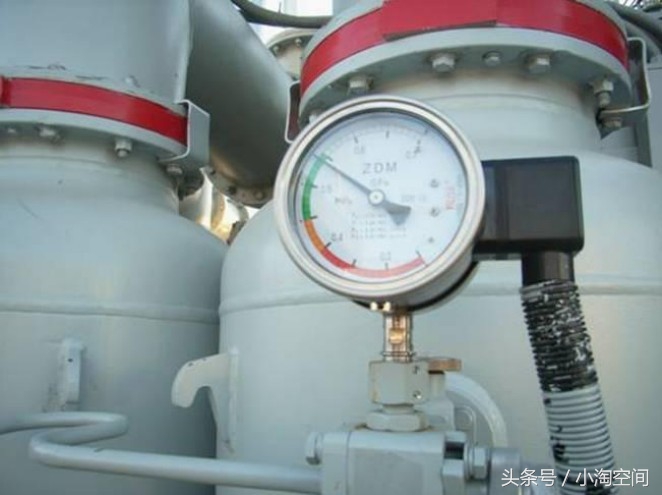

图四 SF6密度继电器示意图

c、母线气室，为提高现场安装主母线的隔室效率，同时减少母线故障后对其他气室的影响，因此要求每个独立的主母线隔时不宜过大，每个独立主母线设计容积冲入六氟化硫气体的质量，不易超过300kg。

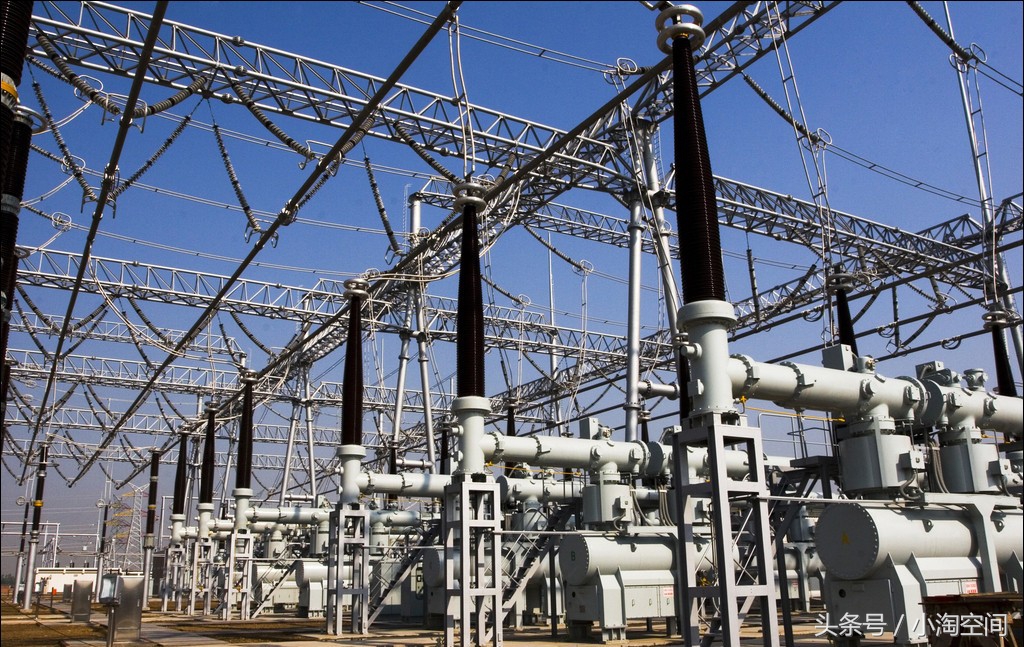

图五 GIS母线示意图

d、伸缩节，它是为了补偿施工安装工艺偏差，吸收温度的变化，地基的沉降和地震等因素产生的形变和位移。

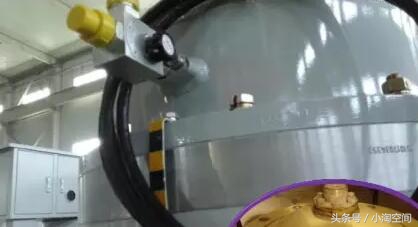

图六 GIS伸缩节示意图

e、绝缘盆标识贴，绝缘盆设置依据 断路器两侧必须设置绝缘盆，以免分合闸产生的产生的气体扩散到其它气室，扩大污染范围。其它气室的分隔通常以检修维护的便捷为标准。

图七 GIS绝缘盆标识示意图

f、接地闸刀汇流排，快速接地刀闸和非快速接地刀闸 通常用于容性较大的长架空线或电缆，用以加快触头闭合时间，降低电弧对刀闸触头的损坏，汇流排应直接接地网，不允许经过GIS外壳接。

图八 接地刀闸接地排示意图
