滚动轴承组成、分类

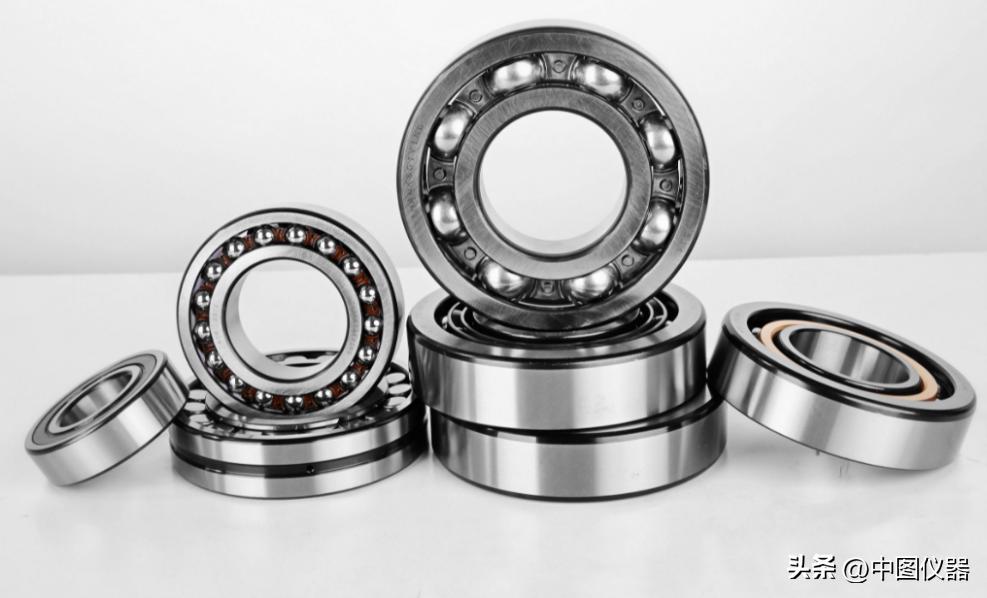

滚动轴承一般由内圈、外圈、滚动体和保持架组成。对于密封轴承，再加上润滑剂和密封圈（或防尘盖）。这就是轴承的全部组成。
滚动轴承分类

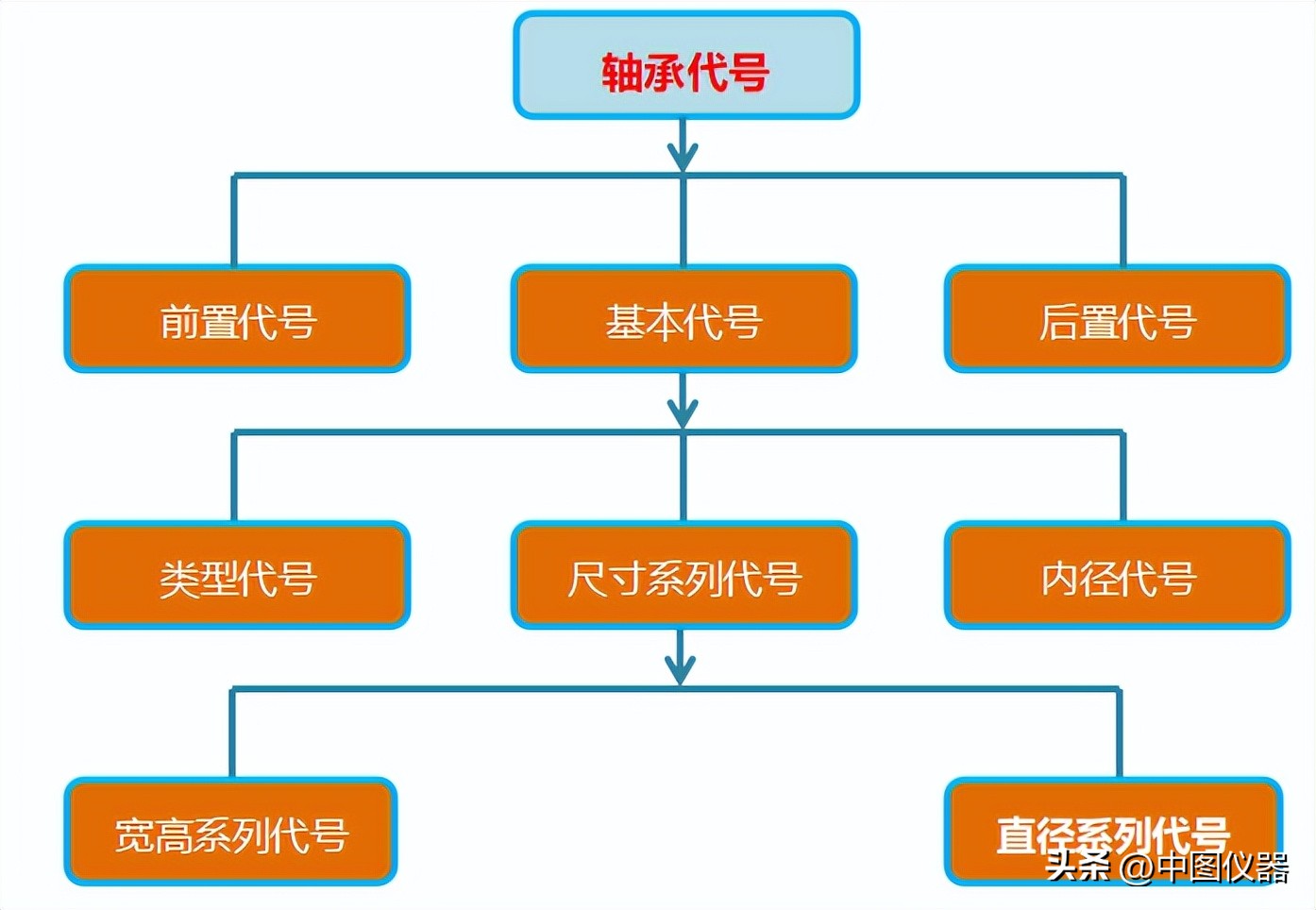

滚动轴承代号： 轴承型号一般有前置代号，基本代号和后置代号组成。一般情况下，轴承型号只用基本型号表示。基本型号一般包含三部分，类型代号，尺寸代号和内径代号。后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等。前置代号用来表示轴承的分部件，用字母表示。
行业应用
轴承是装备制造业中重要的、关键的基础零部件，直接决定着装备和机器的性能和可靠性，被誉为装备制造的“心脏”部件！在众多行业有着广泛应用。
轴承主要尺寸测量参数
- 轴承内外径尺寸、底径尺寸、高度尺寸；
- 轴承滚子凸度测量；
- 滚道与挡边角度测量、倒角Ｒ及倒角尺寸测量；
- 油沟形状及角度、对称度测量；
- 非对称滚子凸出度、位置距离、对数曲线滚子母线轮廓测量；
- 滚子球基面测量；
- 轴承套圈越程槽、成品轴承外圈凹槽距离尺寸；
- 轴承内外圆及沟槽表面粗糙度等参数测量。

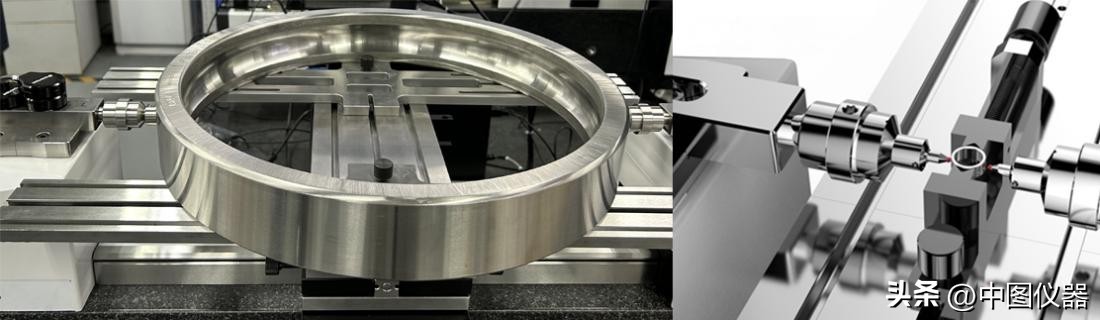

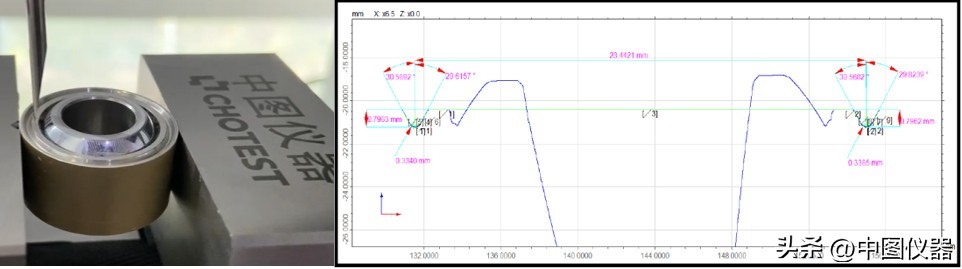

轴承内外圈参数测量

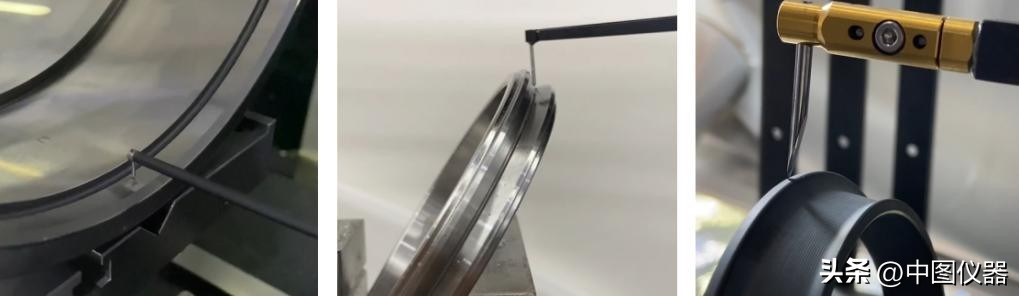

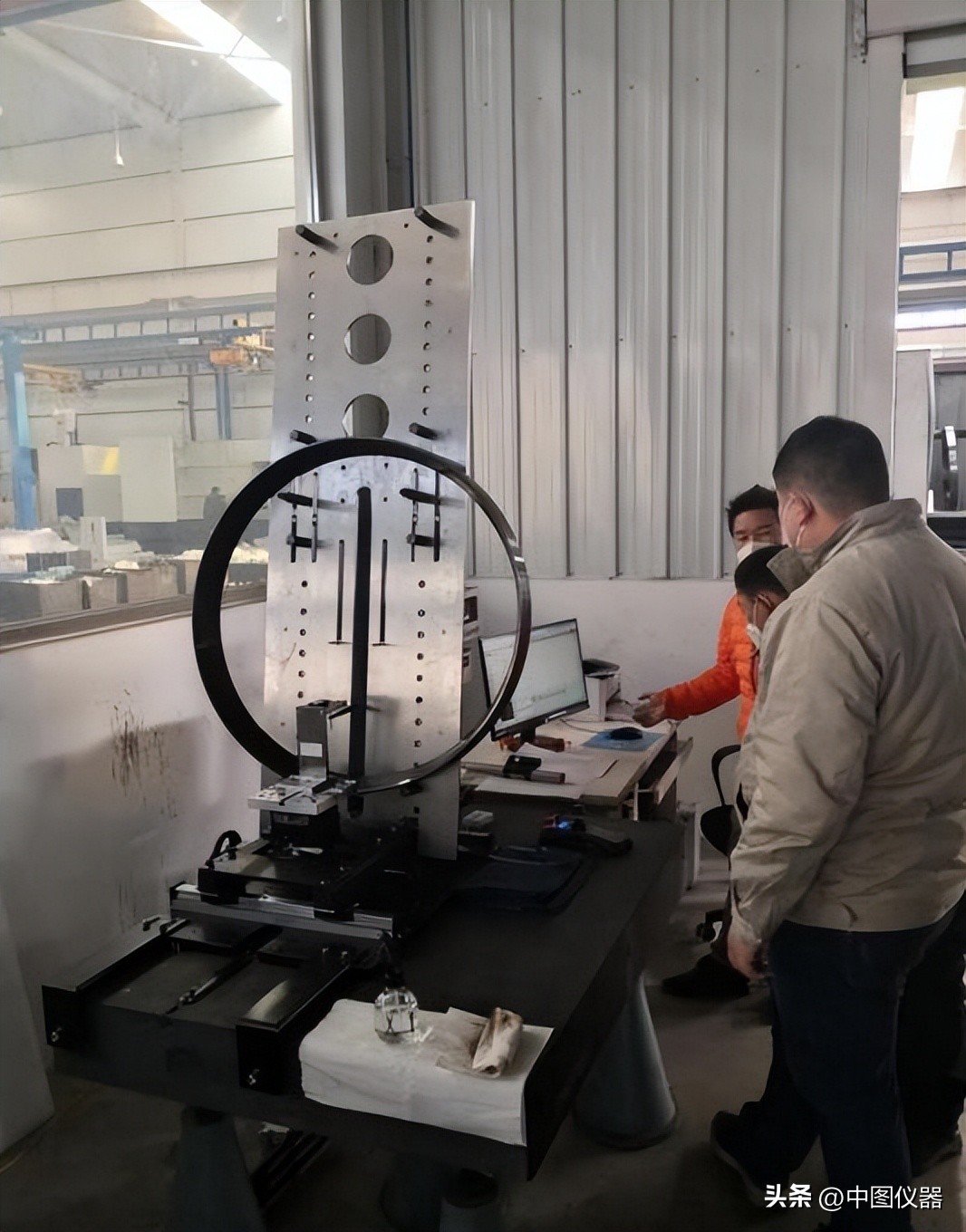

超大风电轴承内外圈轮廓粗糙度参数测量
轴承内外圈沟道槽底直径测量
成品轴承外轮廓尺寸测量
轴承测量解决方案1

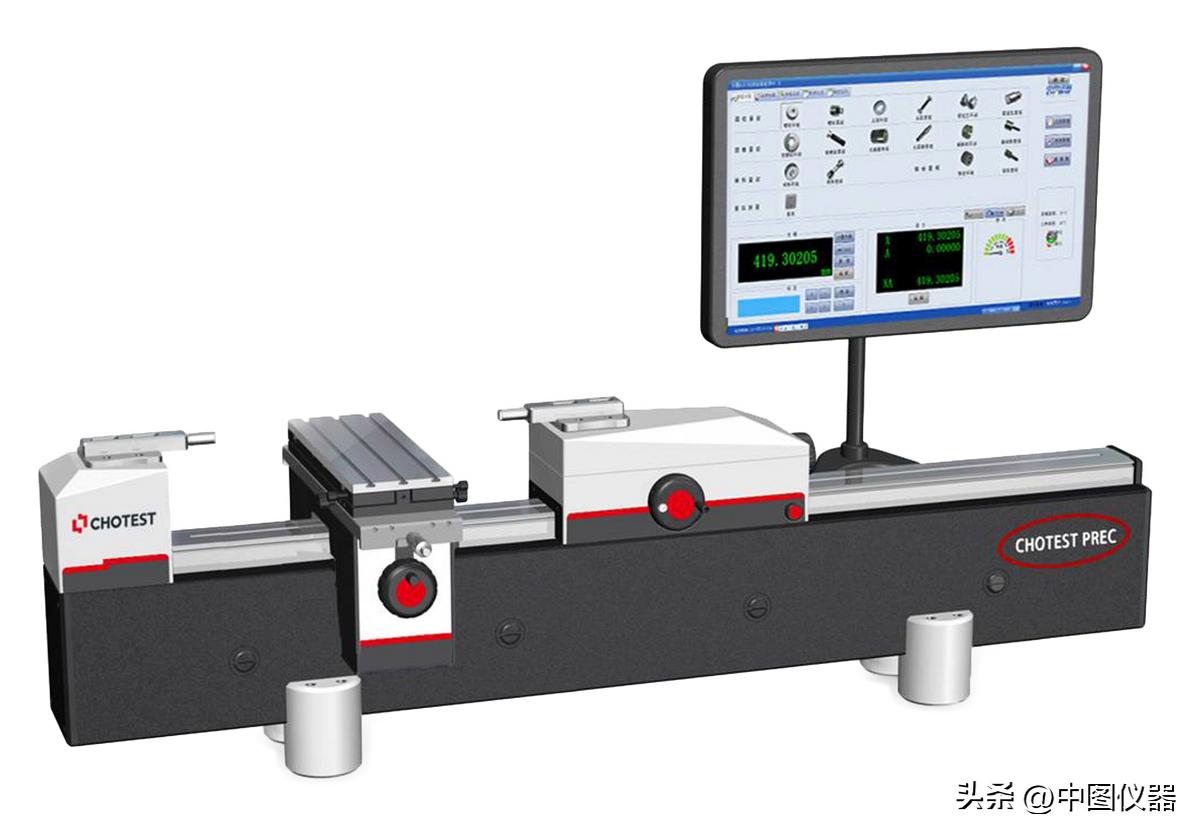

SJ5100系列高精度光栅测长机
SJ5100高精度光栅测长机测量微小轴承沟槽底径的应用
- 全程直接测量，测量范围全程采用高精度进口光栅系统；
- 高稳定性，采用天然大理石基座及硬质合金测头，保证仪器长期稳定；
- 便捷的操作体验：三针无需穿针、测帽无需调零、找拐点自动记录拐点位置等；
- 多功能体验：内含150多份标准及几十种测量功能，包含许多偏僻的量具量规的校准如三爪内径千分尺、指示表、花键规、半径规等；
- 恒测力设计，双向可调，无需加载砝码，确保外界振动对仪器无影响；
- 核心光栅细分工艺技术，确保仪器光栅分辨率0.01μm真实稳定可靠；
- 软件带自定义数据库，可根据需求自定义标准，软件带测力补偿及环境补偿；
- 仪器开放校准功能，方便校准。
轴承测量解决方案2

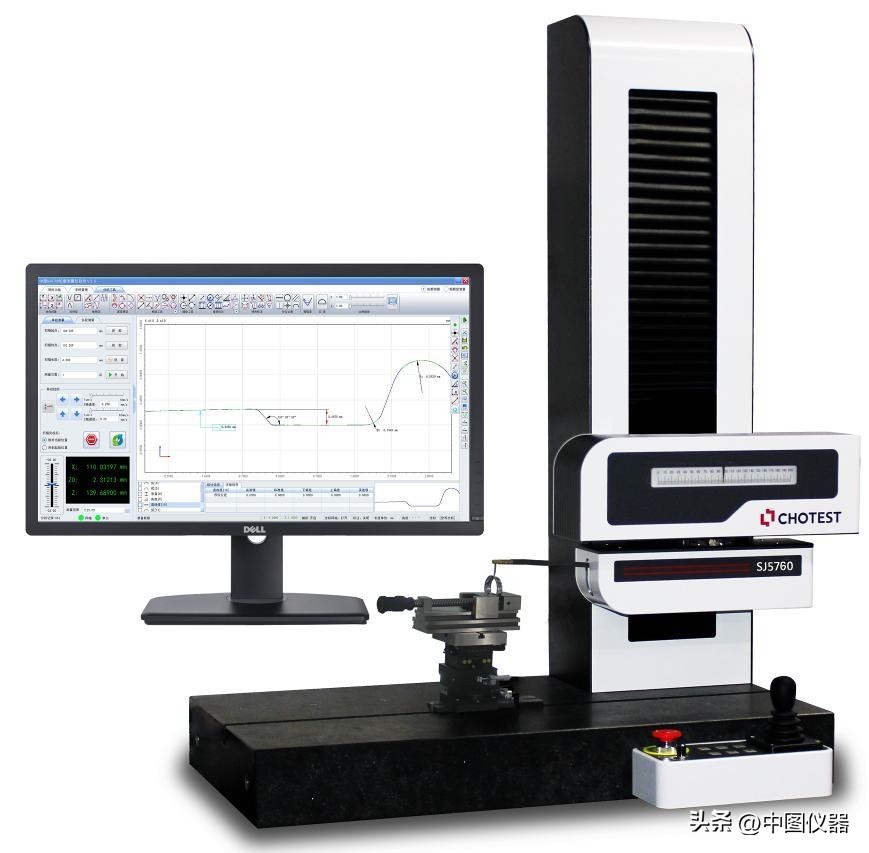

SJ5760系列粗糙度轮廓仪
您了解轮廓仪在轴承行业的应用吗？
- 具备轴承沟道测量功能：桃形沟尺寸、圆弧沟道、油沟形状、角度及对称度、套圈越程槽、成品轴承外圈凹槽距离、轴承滚道与挡边角度、倒角Ｒ及倒角尺寸；
- 具备对称、非对称、对数曲线滚子凸度及滚子球基面测量功能；
- 具备轴承沟道，内孔及端面表面粗糙度测量功能；
- 分离式操作控制台，控制X、Z轴移动，使得测针顺利进入工件测量位置；
- 可将数据扫描点输出到CAD、ASCII格式文件，方便细节观察工件表面缺陷；
- 可进行CNC批量测量，CNC数据分析，提升测量效率；
- 进口光栅传感器系统，仪器的精度及长期稳定性较好。
轴承测量解决方案3

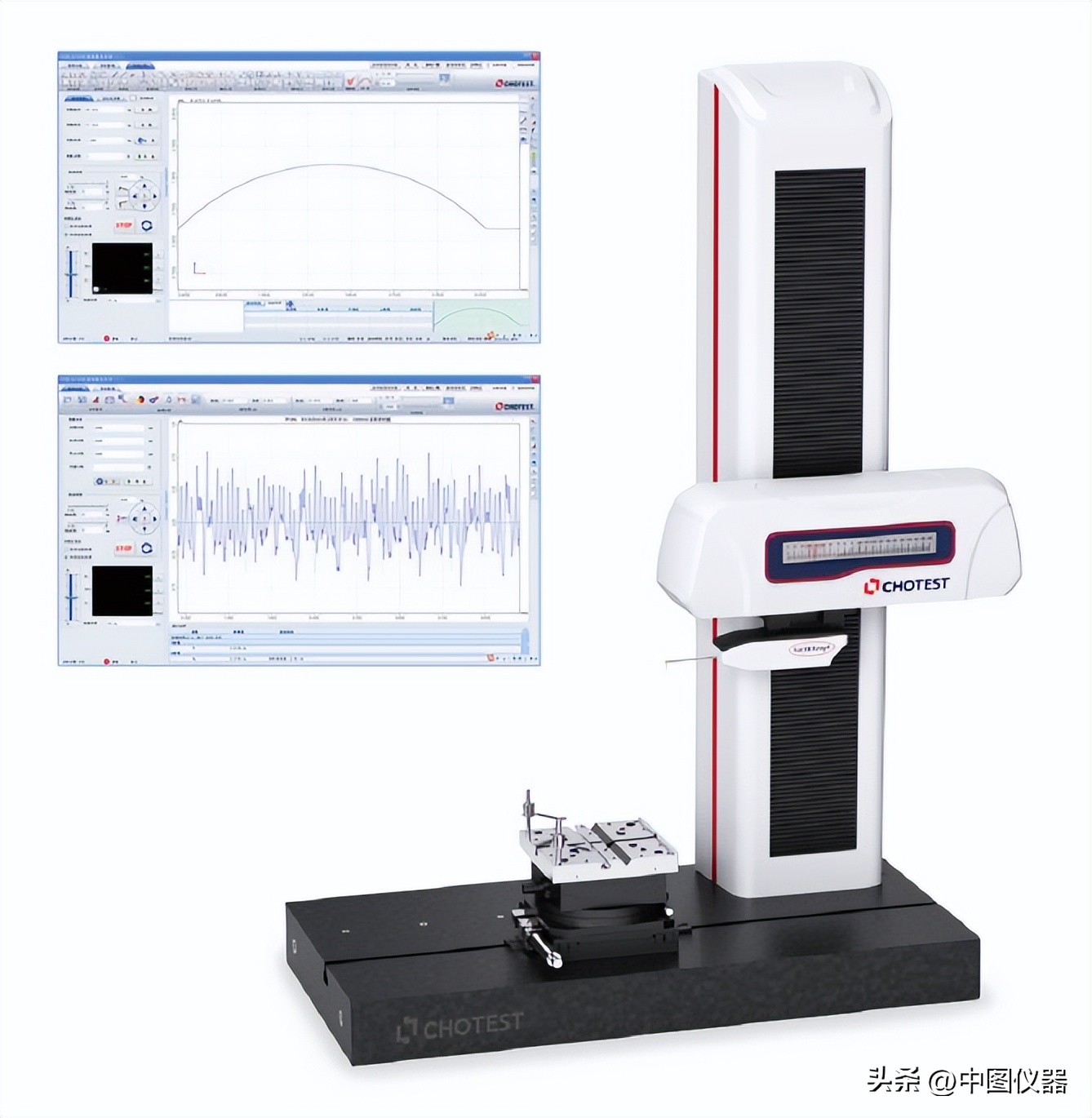

SJ5730系列粗糙度轮廓一体测量仪
- 纳米级光学传感器，可大量程(24mm)测量轴承圆弧沟槽表面粗糙度；
- 拔插式测杆、0.5mN超低测力保护工件测量面；
- 多方向运动轴保护措施，确保测针、保护仪器关键部位；
- 具备轴承沟道测量功能：桃形沟尺寸、圆弧沟道、油沟形状、角度及对称度、套圈越程槽、成品轴承外圈凹槽距离、轴承滚道与挡边角度测量、倒角Ｒ及倒角尺寸，对称、非对称、对数曲线滚子凸度及滚子球基面测量功能；
- 具备轴承沟道，内孔及端面表面粗糙度测量功能；
- 分离式操作控制台，控制X、Z轴移动，使得测针顺利进入工件测量位置
- 可将数据扫描点输出到CAD、ASCII格式文件，方便细节观察工件表面缺陷。
