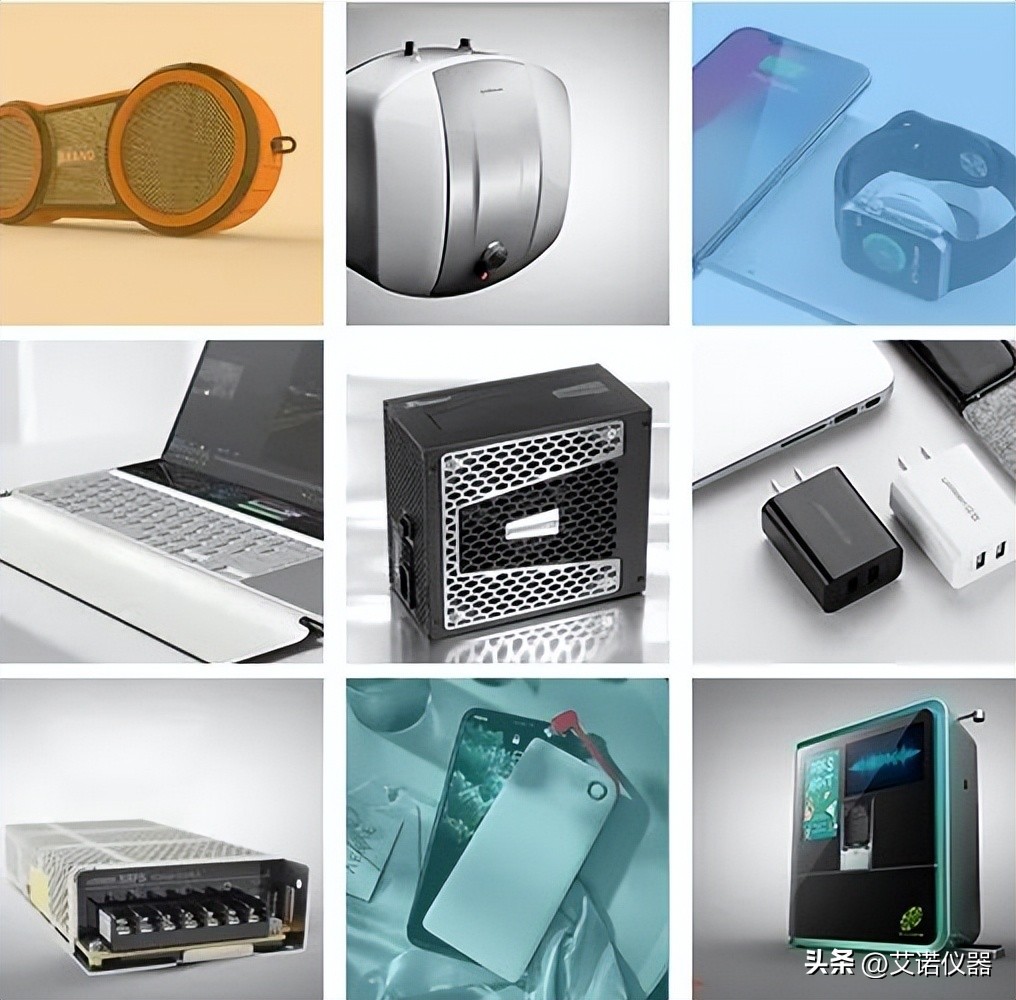

3C行业持续火热，作为电脑、通讯和消费电子三大科技产品整合应用的资讯电气产业，行业的涵盖范围也非常广泛，本文主要聚焦于下游整机产品及其开关电源。

前文我们提到了3C行业安规测试效率低的行业痛点，针对这一现状（参考原文）3C行业产品的安全标准有哪些？纯干货

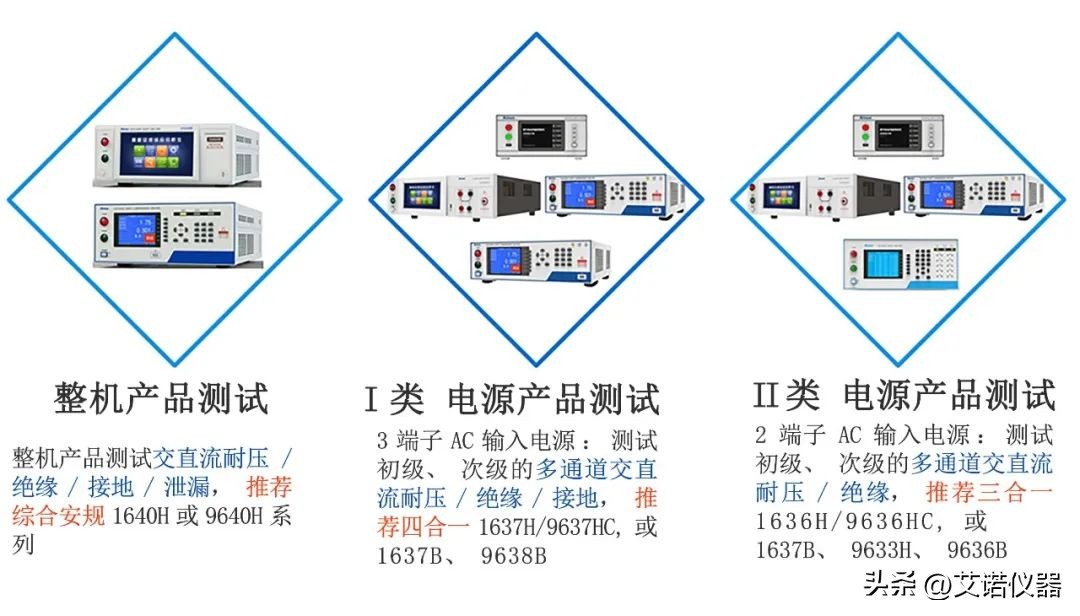

艾诺仪器深耕安规测试领域近30年，在为众多3C行业优秀企业的服务过程中，针对整机产品测试、I类电源产品测试、II类电源产品测试三大类测试需求，形成了完整、高效的安规测试解决方案。

整机产品安规测试方案

· AN1640H/9640H安规综合测试

设置5项8秒、5秒完成测试

AN1640H智能安规综合分析仪，以全功能、高精度、高速度、信息化等特点赢得了3C厂商的广泛青睐。设备操作步骤如下：

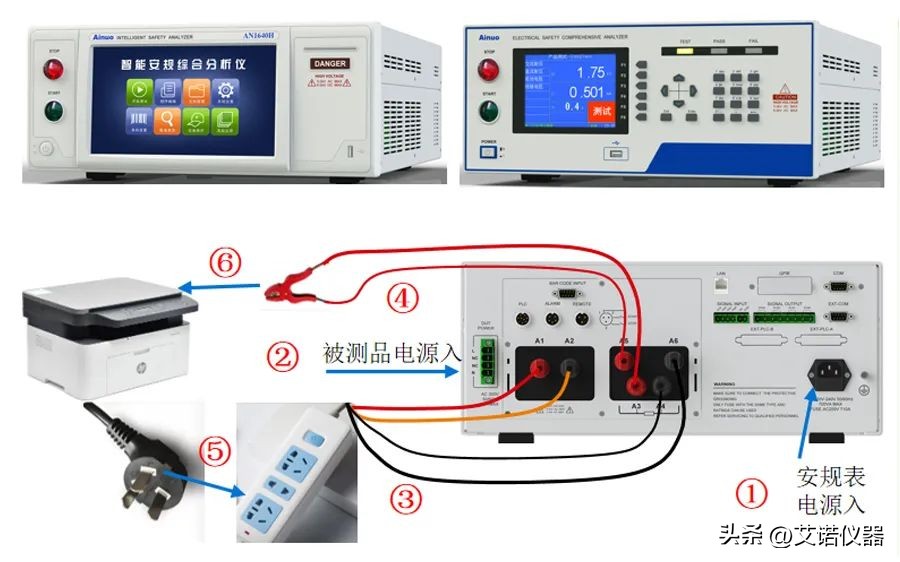

1）测试准备：①--②--③--④

2）测试连接：⑤、⑥

3）测试设置（举例，测试5项、设置8s）

GB：25A、＜100mΩ、2s；

ACW：1750V、0.1mA---5mA、1s；

IR：500V、＞4MΩ、1s；

TC：233、50uA---3500uA、2s；

PWR：220V、800W---850W、2s。

将1640H测试仪设置为接地与耐压绝缘并行、接触电流与功率并行。测试仪在进行接地2s测试过程中，同时完成耐压1s和绝缘1s的测试；在进行接触电流2s测试过程中，同时完成功率参数的测试；再加上操作过程时间1s，测试仪就在5s左右完成了全部测试。安卓智能平台还可实现条码识别、数据存储、MES对接等信息化管理需求。

I类开关电源安规测试方案

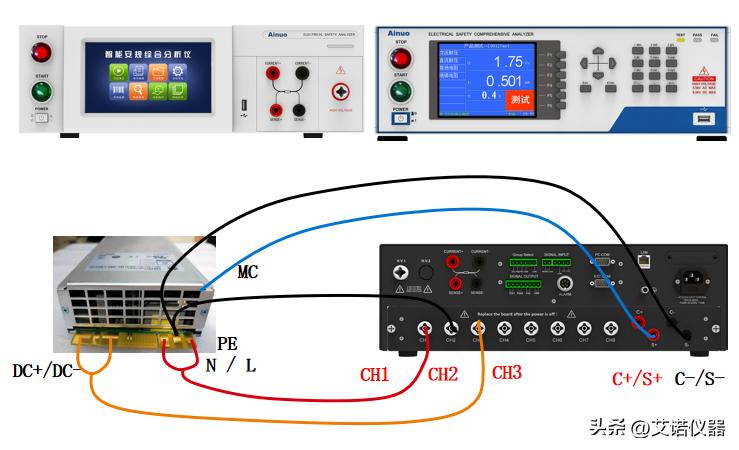

· AN1637H/9637HC多路扫描安规测试

4步4秒完成测试

AN1637H/AN9637HC多通道安规测试仪，是测试I类开关电源的常用设备，具备交流耐压/直流耐压/绝缘电阻/交流接地多种功能。测试仪可内置多通道高压、接地扫描卡，每个高压通道都可以编程为“高压、回路、断路”三种状态、每个接地通道都可设置为导通或断路，便于完成多点之间的耐压绝缘测试和接地电阻测试，便捷高效，安全可靠。

典型的多通道编程测试：初级-地、次级-地、初级-次级之间的耐压测试，以及接地导通电阻测试。测试流程步骤如下：

1）CH1（高压）---CH2(低)，输入L/N---PE之间的耐压测试，1s；

2）CH3（高压） ---CH2(低) ，输出DC+/DC- ---PE之间的耐压测试，1s；

3）CH1（高压）--- CH3（低），输入L/N--- 输出DC+/DC-之间的耐压测试，1s；

4）C+/S+ --- C-/S-（耐压测试时，接地回路须程控断开），接地电阻测试，1s。

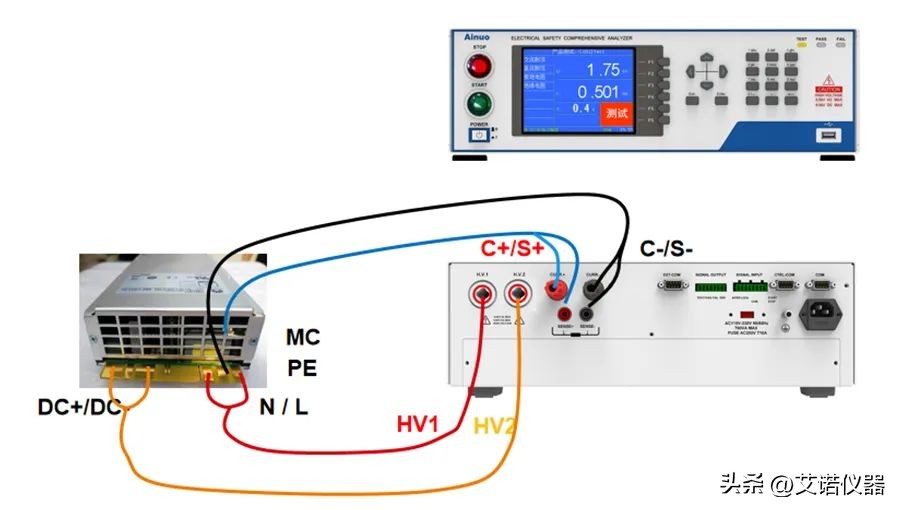

· AN1637B正负高压并行安规测试方案

4步2秒完成测试

AN1637B的独特创新设计，测试仪具备两个高压源，可同步输出正高压和负高压。测试仪在进行模块电源的输入-机壳之间的耐压测试、输出-机壳之间的耐压测试的同时，通过正负高压源的叠加，同步完成开关电源的输入-输出之间的耐压测试。测试流程步骤如下：

1）HV1（正高压）--- C-/S-（0V），输入L/N---PE之间耐压U1测试，1s；

2）HV2（负高压）--- C-/S- (0V)，输出DC+/DC- ---PE之间耐压U2测试，1s；

3）HV1（正高压）--- HV2（负高压），输入L/N--- 输出DC+/DC-之间耐压(U1+U2)测试，1s；

4）C+/S+ --- C-/S-，接地电阻测试，1s。

II类电源产品安规测试方案

· AN1636H/9636HC多路扫描安规测试

3步3秒完成测试

AN1636H/AN9636HC多通道安规测试仪，可内置可编程多通道高压扫描卡，一次接线，自动完成电源类产品的输入、输出、机壳等多点之间的绝缘耐压测试。配合快捷调组功能，可实现双工位交替测试，节省接线拆线时间，提高操作效率。流程步骤如下：

1）CH1（高压）--- CH2（低），输入L/N---MC之间的耐压测试，1s；

2）CH3（高压）--- CH2（低），输出DC+/DC- ---MC之间的耐压测试，1s；

3）CH1（高压）--- HV3（低），输入L/N--- 输出DC+/DC-之间的耐压测试，1s。

· AN1637B正负高压并行安规测试方案

3步1秒完成测试

AN1637B的独特创新设计，测试仪具备两个高压源，可同步输出正高压和负高压。测试仪在进行模块电源的输入-机壳之间的耐压测试、输出-机壳之间的耐压测试的同时，通过正负高压源的叠加，同步完成开关电源的输入-输出之间的耐压测试。测试流程步骤如下：

1）HV1（正高压）--- C-/S-（0V），输入L/N---PE之间耐压U1测试，1s；

2）HV2（负高压）--- C-/S- (0V)，输出DC+/DC- ---PE之间耐压U2测试，1s；

3）HV1（正高压）--- HV2（负高压），输入L/N--- 输出DC+/DC-之间耐压(U1+U2)测试，1s。

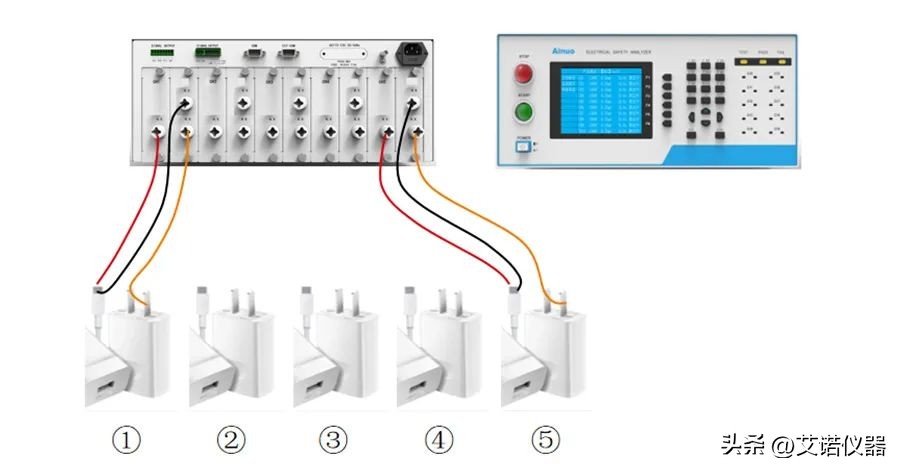

· AN9633H多通道并行安规测试

同步测试，3步3秒、完成5个产品测试

AN9633H-5多通道并行安规测试仪，内置5个可独立参数设置和同步并行测试的耐压绝缘测试模组，每个模组具备3路可编程高压切换通道，可自动完成开关电源的输入端、输出端、机壳的任意两点之间的耐压绝缘测试。测试流程步骤如下：

1）输出---机壳之间的耐压测试：CH1A（高）--- CH1B（低）。。。CH5A（高）--- CH5B（低）， 1s；

2）输入----机壳之间的耐压测试：CH1C（高）--- CH1B（低）。。。CH5C（高）--- CH5B（低），1s；

3）输出---输入端之间的耐压测试：CH1A（高）--- CH1C（低）。。。CH5A（高）--- CH5C（低），1s。
