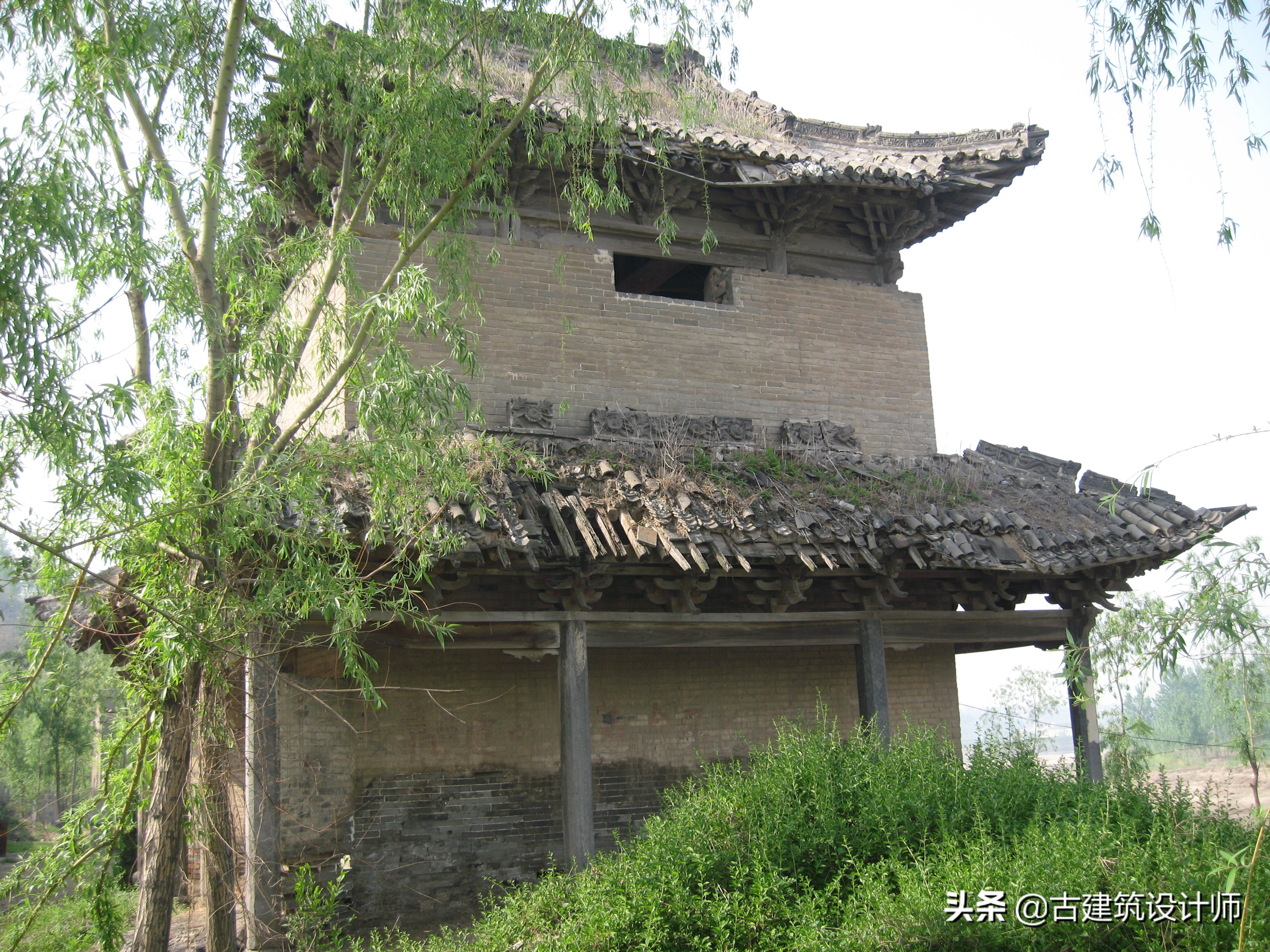

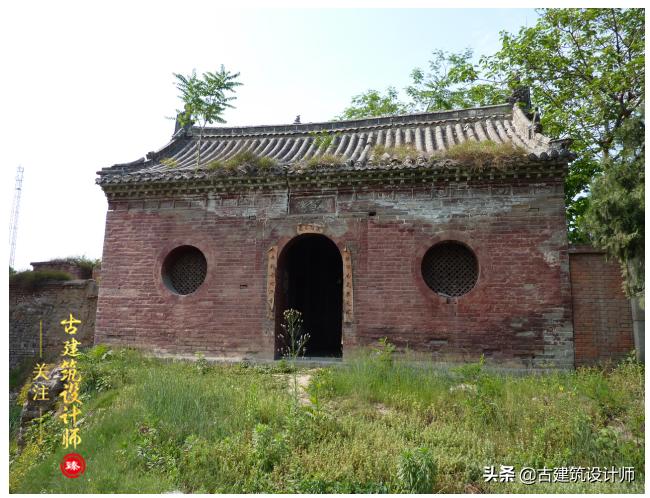

现状现状
现状
现状

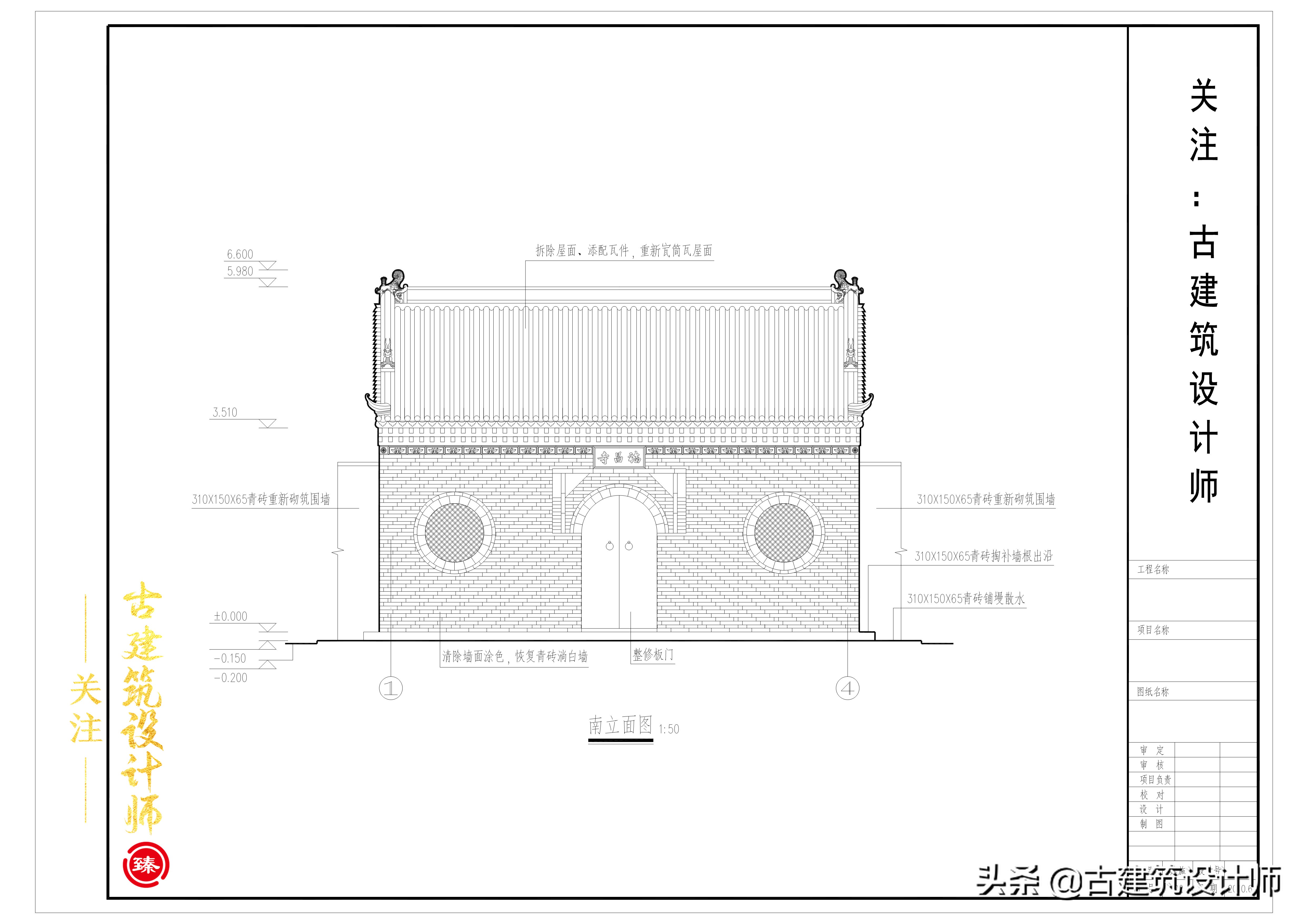

修缮效果
一、设计原则
坚持保护文化遗产的真实性和完整性，坚持依法和科学保护，正确处理经济社会发展与文化遗产保护的关系，统筹规划、分类指导、突出重点、分步实施。
按照《中华人民共和国*物文**保护法》对不可移动*物文**进行修缮、保养、迁移、必须遵守“不改变*物文**原状的原则”；尽最大可能利用原材料，保存原有构件，使用原工艺，延续*物文**的历史信息和时代特征。

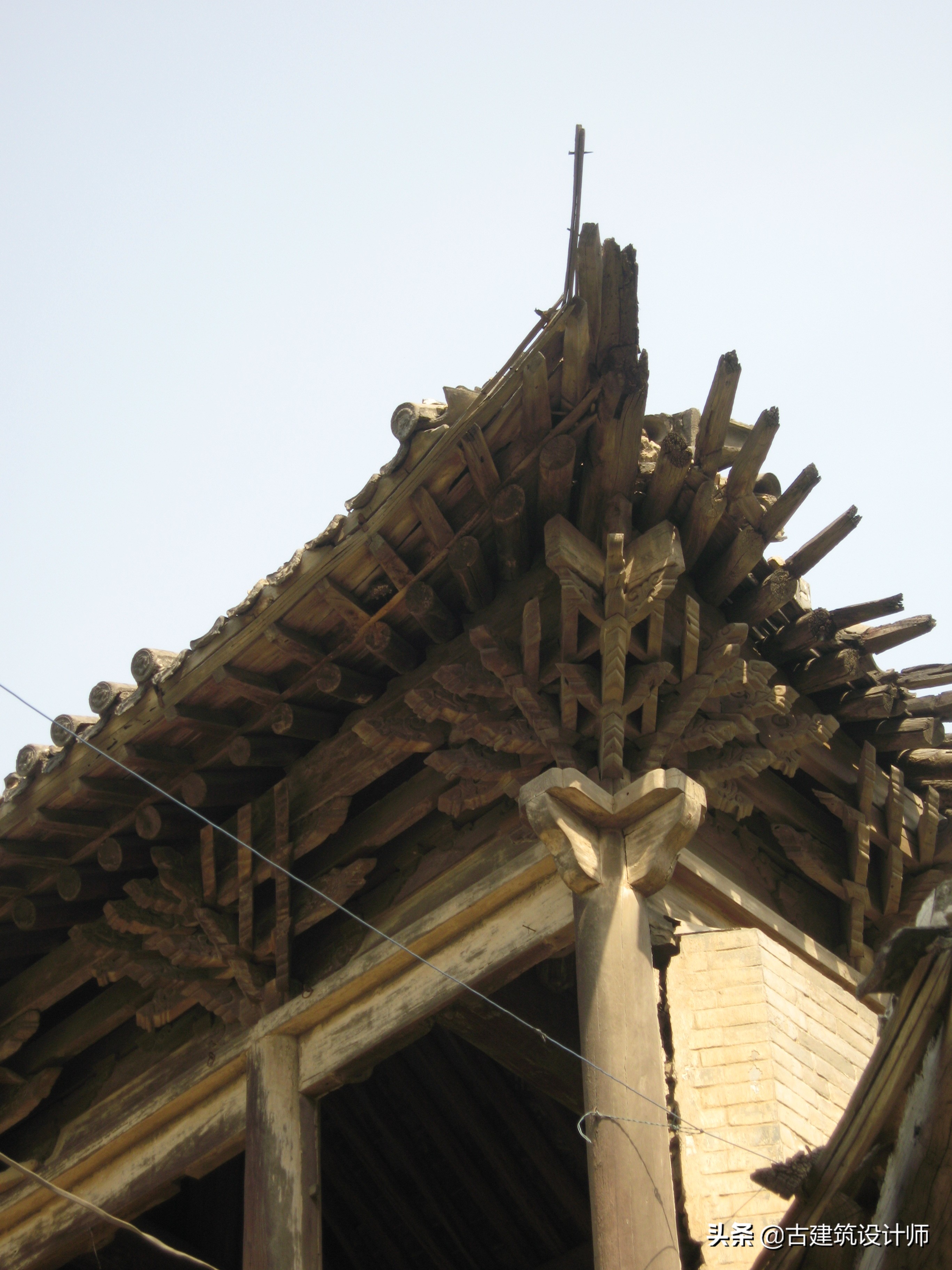

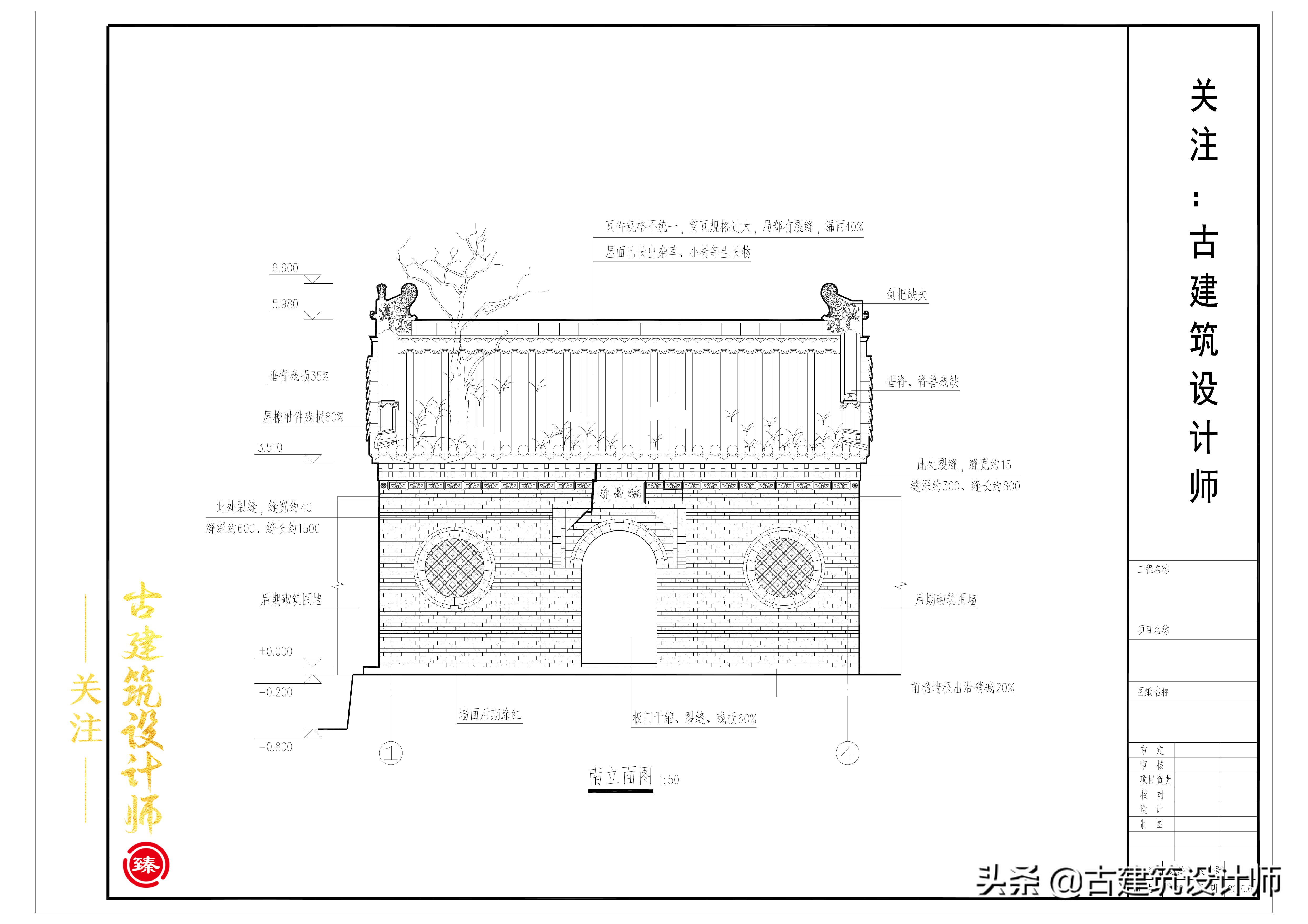

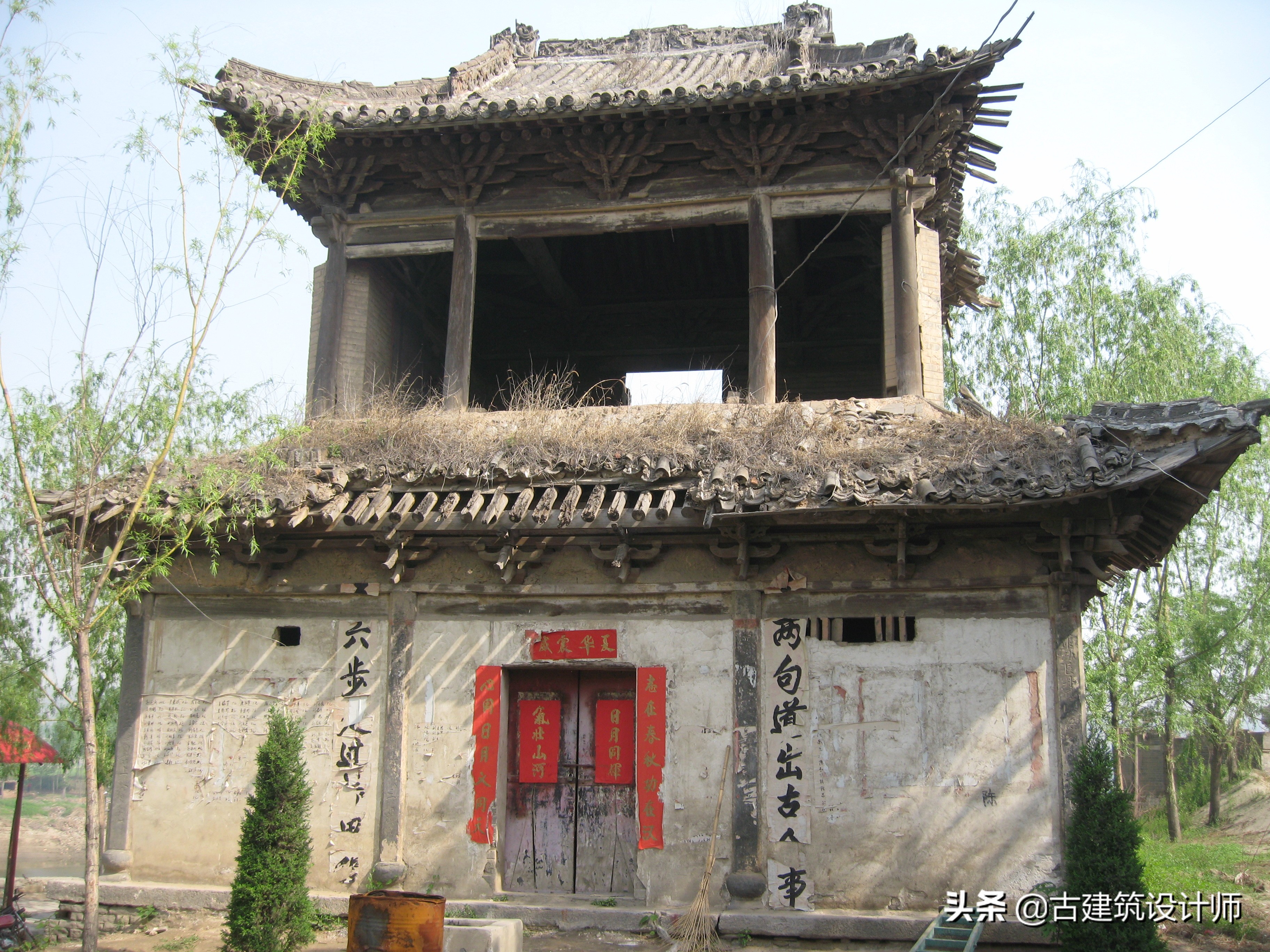

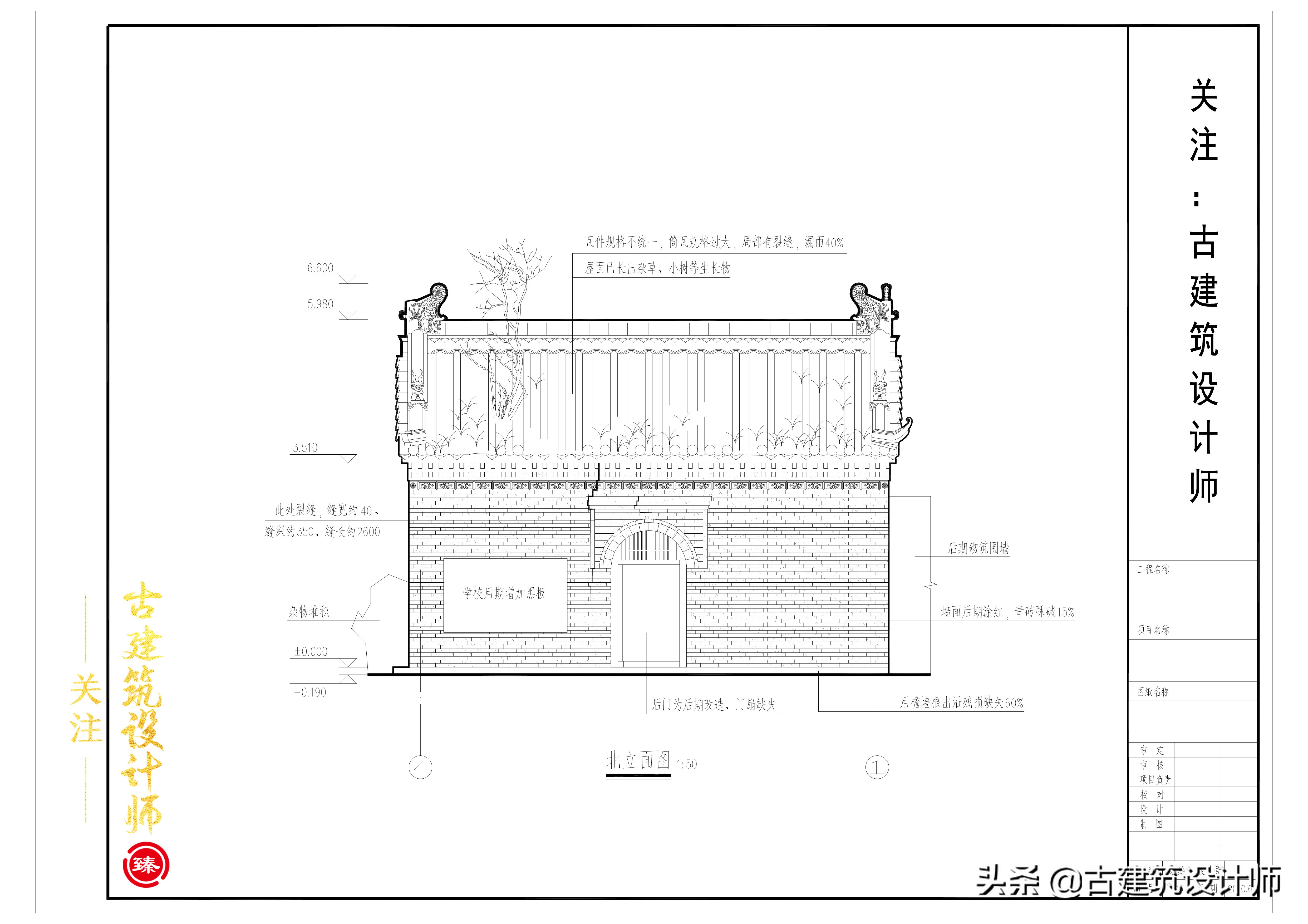

现状
现状
现状
现状
二、工程目的
（1）、为了更好的保护历史建筑，使其能延年益寿。
（2）、便于管理、环境舒适、为保护*物文**本体、开发旅游事业而服务。
三、工程范围及内容
1、设计范围：
本次主要对重点保护区内的12 处本体建筑进行维修设计，具体内容包括地基基础、地面、木构架、木基层、砌体、抹灰、屋面、木装修、油漆彩画等九项内容。
（2）、整改范围：
对直接影响本体建筑环境的后期增建设施应拆除，即后殿前檐近年增加的外廊平房建筑、西庑北山墙外的小佛堂建筑、即藏经楼后檐墙外的临时库房、盘古殿东山墙外的临时水柜、后殿前院东侧的临时接檐；伽蓝殿东山墙外学校后建的教师厕所。
现状
现状
现状
四、维修设计方案
（一）、设计依据
1．《中华人民共和国*物文**保护法》
2．《中国*物文**古迹保护准则》
3．《古建筑木结构维护与加固技术规范》GB50165—92
4．《中古建筑修缮技术》
（二）、保护工程措施
1．屋面揭顶之前，应先对室内拱券及墙体必须采取支撑、加固的措施，对室内塑像必须采取安全保护措施，检查确实安全后，方可施工。
2．屋面、墙体、地面及基础维修，方法参见《古建筑木结构维护与技术加固》（GB50165-92）第七章第一节、第三节、第四节；《古建筑修建工程施工与质量验收规范》JGJ159-2008的相关规范与标准。
3．木装修整修见GB50165-92第七章第五节；
保护亭立面效果为仿唐建筑，四角重檐，攒尖顶灰陶筒瓦屋面；主体结构材质为木材，木构架及木基层、门窗均以铁红色为主；墙体内外设青砖碱墙，按古建筑规范淌白墙砌筑，其中室外碱墙距地面高为1.2米，室内碱墙距地面高为0.35米；其余墙面均抹灰为白色。

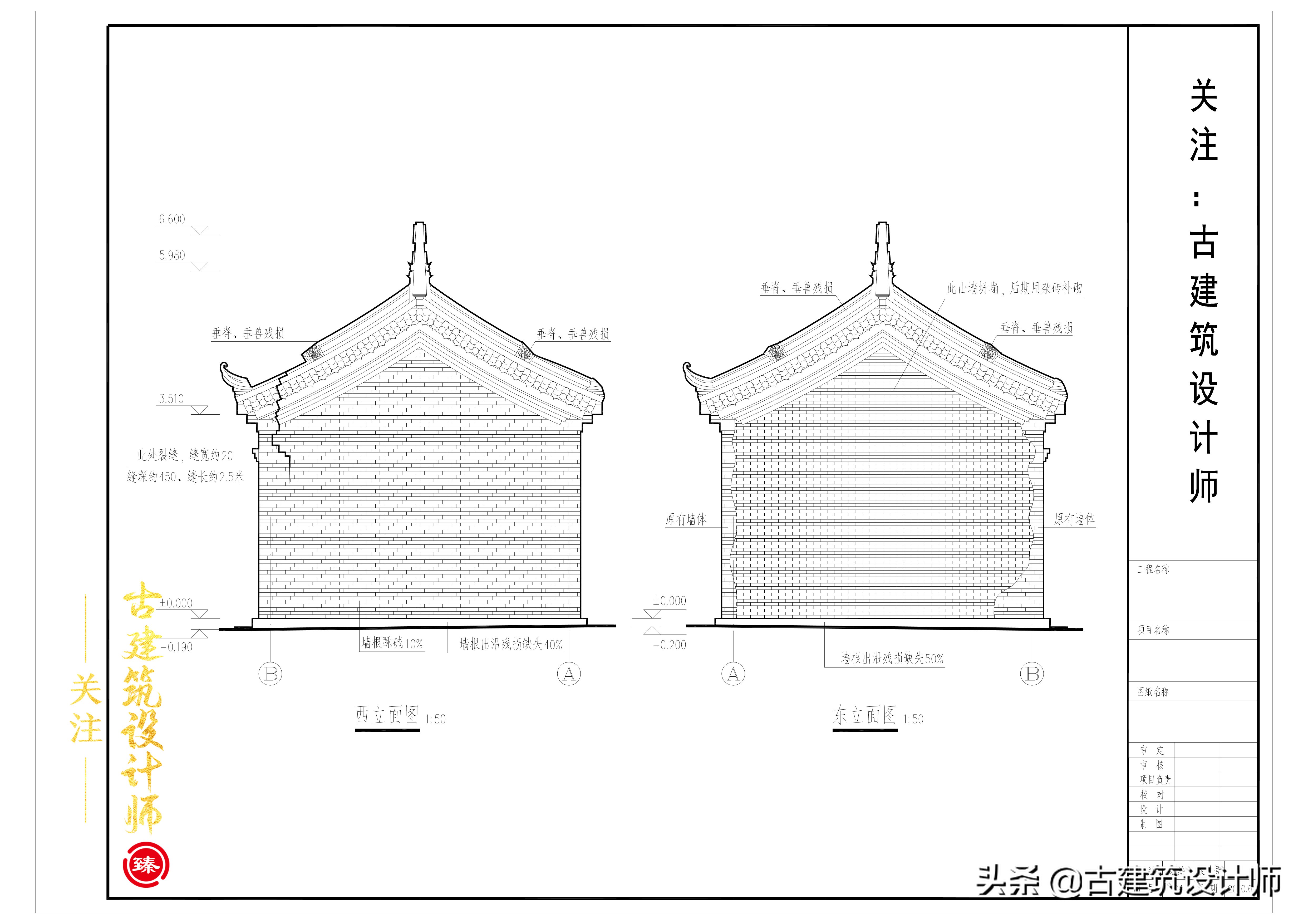

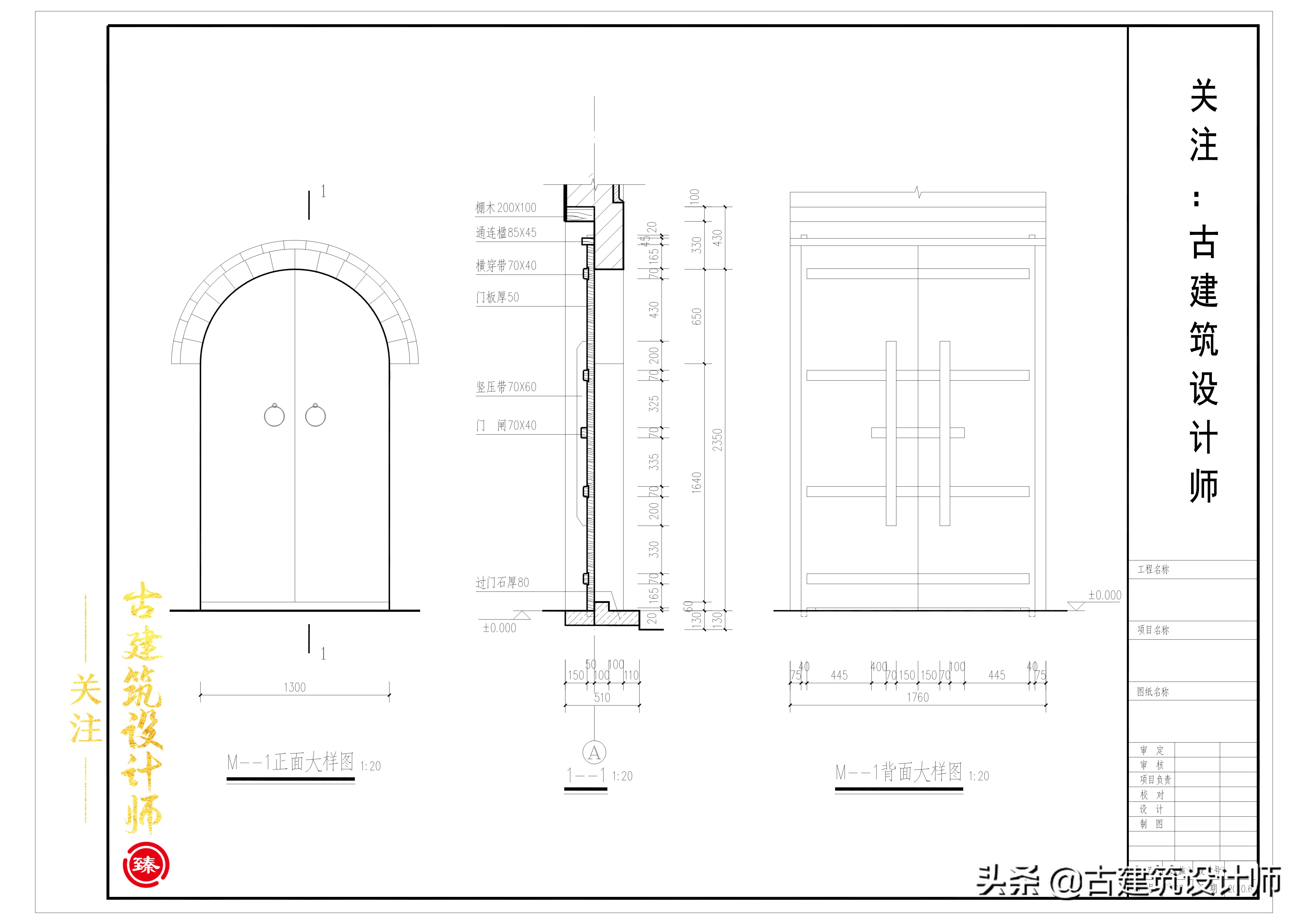

修缮图
修缮图
（三）、材料使用
本设计遵循“不改变*物文**原状的原则”，尽最大可能利用原材料，保存原有构件，使用原工艺的原则，在所需要添补构件的材料使用时应按下列标准采购;
（1）、屋面：以原建筑屋面使用瓦件、脊饰为依据，将旧构件拆卸编码、归类存放；统计残损部件后，按其规格、色泽、类型添配备用。
（2）、木构件：新添配的木构件材质尽可能与原构件相同，如难以采购，可采用东北红松、樟子松。木基层采用白松、东北红松；木装修采用进口白松。
（3）、青条砖、方砖：新添配的规格、色泽须与原部件相同。
（4）、石材：采用当地石材或青石。
（5）、屋面防水材料：采用4厚SBS 复合胎防水卷材。
（四）、主要技术措施
1.新添配木构架制做
（1）木构架的添配制做，一定要按照设计要求选用木材的树种和材质。
（2）古建筑施工木材消耗量较大，且一般情况材质选用要求较高，对节约木材应按下列要求和方法实施：
1编制配料单是计划用材的第一步；配料单必须经审定后方可使用，以避免编制失误，浪费材料。
2合理的加工余量是节约木材的重要措施。
3规格大的木构件采购困难，应首先大构件，然后从大到小进行配料。
4为使所配构件与原构件对号入位，避免错位造成浪费，每个构件应标注名称；按其规格特征进行下料。
（3）传统的木构架制作，使用丈杆丈量木构件，能取得构件长度的唯一性、尺度的统一性、使用方便。根据使用功能的不同丈杆有总丈杆、柱类分丈杆、梁、方类等分丈杆。在制作丈杆时应精心制作，制作要经二人以上校对无误后使用。
（4）用作承重构件或小木作工程的木材，使用前应经干燥处理，含水率应符合规定：梁、枋、柱、椽等其含水率不应大于20%。
（5）柱类构件在同一建筑不能有相同名称，其名称应标写在约定位置，其目的是防止构件错乱而影响正常施工及安装。
（6）木构架的稳定取决于榫卯节点，制做时须按古建筑技术规范操作，以保障柱与梁之间的有机组合和牢固性。
（8） 根据梁构件受弯的情况，将梁类构件起拱的要求和利用木材自然向上弯曲的条件，综合考虑以减少梁受力后的挠度，加强使用的安全感和校准视差。
（9）檩制作时中间加粗，且向上拱起，按设计要求、传统做法和规范进行操作。
2.木构架维修加固
（1）柱根墩接：依原构件材质、规格选好配料，先将原构件残损端头锯掉，锯口须平整，且应放在无糟朽、腐烂的位置，所墩接的榫卯长度不小于柱径2～3倍；根据柱的部位采用巴掌榫或抄手榫，榫卯对接时须涂抹热骨胶，且应在墩接榫卯部位最少加二道铁箍，铁箍紧固采用螺栓或倒刺钉的方法。
（2）柱根墩接高度：明柱不大于原柱高的1/5，暗柱不大于原柱高的1/3。
（3）梁加固：
1梁作为建筑的第二大承重构件，且一般都是原建筑的原始构建，具有历史价值，在维修时应确保其历史信息，轻易不作要更换的结论。
2对接加固法：如果梁的残损部位在端头，其残损、断裂长度不超过梁本身长度的1/3时，可采取搭接后再加辅助梁的方法，具体操作为：先选好与搭接梁相同的配料，在锯掉腐烂断裂的一端梁头，然后切割榫卯，榫卯搭接长度不小于梁直径2～3倍，榫卯切口应为阶梯形，榫卯口接缝方向应垂直于地面；打接成功后，按梁总长度选用辅助梁，辅助梁高度应不小于梁直径的1/3，宽度应大于梁径1/2，且无弯度，将制作好的辅助梁置于搭接梁底部，校正好各部线位，然后用铁箍加固，具体规格见前殿3轴五架梁加固方法。
3掺半加固法：具体指梁的一端残损、腐烂深度不大于梁直径1/2，长度不大于量身长度1/2时，采取的加固方法；先根据糟朽、腐烂部位长度锯好接头缝，接头缝须留有足够的榫卯搭接长度，然后切割取平搭接部的腐烂木屑，将选好的配料制做成原构件的形状，榫卯搭接口应吻合于切割取平好的梁头搭接部位，搭接好后，应根据对接加固法的要求，加设辅助梁，具体做法及铁件加固同上。
3.砌体工程
（1）古建筑的砌体材料大量使用天然石材和实心粘土砖。对于新型材料的施工和验收，除符合设计要求外，还应符合现行国家标准《砌体工程施工质量验收规范》GB50203的规定。
（2）新做砖基础、糙砖墙砂浆的强度等级按设计设计要求施工，保证砂浆强度合格。
（3）淌白墙用的粘结材料使用石灰膏加麻刀砌筑。
（4）拆除墙体前必须对木构架进行检查支撑，在保证建筑安全可靠的情况下拆除墙体，结合当地的成功经验，应在墙体解危后再行拆除修复。
（5）墙体的局部损坏采用掏补的方法，掏补面积不大于1平方米，且不会对周围其他墙体造成破坏。
（6）墙体发生细小裂缝，在不影响使用安全和外观的情况下，可采用嵌缝修补进行表面处理恢复原样 。如果裂缝深度大于墙体厚度1/3时，须掏补。否则，采取灌缝加固的方法对裂缝进行粘结，裂缝加固完成后，对面层进行修复，保持原样风貌。
物古建筑必须使用与原墙体相同的材料和施工方法进行修复，保持原样不变。
（7）对原有的砖、墙须尽量保留使用，保持古建筑的原有风貌，不得以抹灰覆盖。
（8）砖墙的修复质量要求，须达到设计要求，修复后的砖墙要与原建筑未修缮墙体色泽保持一致，保持原建筑的风貌。
（9）对墙体残损严重需拆砌的部位，应将砖块及条石逐层揭起，分类码放；砌筑时，应保持原墙尺寸和式样，并宜利用原件。对面层鼓闪，需挖补或拆除外皮时，应做到新旧砌体咬合牢固，灰缝平直，灰浆饱满，外观保持原样。
（10）对按设计要求须铲除的石墙面抹灰层，将灰缝石面清洗干净，用青油灰勾缝（清油灰kg/m2=石灰膏34：熟桐油1.8：糯米浆1.3：明矾1.3：麻刀1.8：铁黑3.2：水1.1）。
4.屋面工程：
（1）本次维修建筑的屋面按揭瓦亮椽施工，对拆卸的瓦件、脊饰须编号、归类存放。
（2）修缮遵循“修旧如旧”的原则，其材料、施工方法与原建筑相同，经修缮后的屋面
弧度、曲线应与原建筑屋面风貌一致。
（3）添换瓦件、饰件按原有部件规格添配。旧瓦件使用前必须进行清理、除灰分别堆放，应做到与原物一样使用。
（4）古屋面是修缮施工过程中一道关键工序，必须选择施工技术素质好，责任心强的专业施工人员来施工。
（5）各种新添配瓦件、脊饰应及早定货，提前一个月进场，检查色泽、规格、吻件等应拼装吻合，不合格的及早退货重制。
（6）审瓦：在铺瓦时应对瓦件逐块检查，瓦件挑选以敲打、声音清脆，不破不裂，没有隐残者为好，外观检查无明显曲折变形，无粘疤、缺陷，颜色差异较大者不得使用。
（7）铺底瓦：瓦瓦前应按屋面尺寸和瓦的尺寸进行分中号垄，底瓦坐中，在正脊、中腰和檐头位置拴“齐头线”、“楞线”、“檐线”，屋面所冲的瓦垄曲线平滑，均匀一致，底瓦搭接按“压六露四”进行操作，底瓦灰密实饱满，不得有空鼓现象，铺好底瓦后要将底瓦两侧的灰泥顺瓦翅用瓦刀抹齐，不足之处用灰泥补实，瓦完一路，由一人在远处冲线观察，发现张口瓦、走垄瓦、脱节瓦等现象及时修改。
（8）筒瓦捉节夹垄：捉节夹垄采用3：7掺灰泥，瓦瓦时应严格按照灰浆调制规定做驼背灰、抱头灰、夹垄灰等。筒瓦应从下往上依次排放，每块均放置中线上，防止出现一边齐的情况，瓦垄灰要饱满，不得有脱落和洞眼，且不得有“蛐蛐窝”和“嘟噜灰”，底瓦、筒瓦的勾滴出进应一致。
（9）调脊：首先砌脊座，然后安放脊件，正脊、围脊、垂脊等，灰口均匀一致，牢固稳定，左右对称，安装脊饰前应每隔2米下“脊桩”，用柏木、槐木等耐腐朽的木材，加工成50×50的小方木，长度为500左右，“脊桩”需固定在扶脊木上面。调脊须在未瓦屋面瓦之前施工。
（10）仰瓦屋面施工按传统规范做法进行施工，必须达到无“张口瓦”、 “无脱节瓦”、“无松动瓦”、“无走垄瓦”的四无标准。
6.地面工程：
（1）根据设计要求选用所需的材料品种、规格、质量、配合比、强度等级等。
（2）本工程地面的基层、垫层，找平层的施工，除应符合古建技术规范的要求外，还要符合设计要求和现行国家标准《建筑地面工程施工质量验收规范》GB50209的规定。
（3）青砖、方砖铺墁地面的分缝、形式，按设计要求执行。
（4）方砖施工前应逐块进行检查，须进行砖细加工（砍磨方正），定制产品时应比实际规格大2cm。
（5） 在施工中不应图省事，按标准弹好标高线。
修缮图
修缮图
五、工程做法
1、屋面
（1）．按各单体建筑瓦件、脊饰规格，重新恢复屋面。
（2）．80厚泼灰麦草泥苫背（分两次完成）；
（3）．15厚护板灰（熟桐油0.3：石灰膏2：麻刀0.3：明矾0.2）
（4）．将原各单体屋面使用望砖、望瓦全部换成20厚木望板，柳叶缝铺设。
（5）．椽规格、间距按各单体设计要求添配。
2、墙体
（1）．所有按设计要求需要保留的青砖墙体，须将后期涂红或有其它色泽的面层清洗掉，恢复原青砖淌白墙。
（2）．对需要拆除的墙体，外墙面全部用310×150×65青砖、石灰膏加麻刀砌筑淌白墙；内衬墙用240×115×55标准红机砖、M7.5混合砂浆砌筑。
（3）．墙面抹灰按各单体设计要求施工。
3、地面
（1）．按各单体设计要求重新细墁地面。
（2）．30厚混合砂浆坐底灰。
（3）．3：7灰土夯实垫层250厚。
（4）．素土夯实。
（5）．拆除垫层300厚。
（6）．拆除面层。
六、施工中应注意的事项
1．可逆性、可再处理的*物文**理念：
修缮过程中，坚持修缮过程的可逆性，保证修缮后的可再处理性。尽量选择使用与原构件相同、相近或兼容的材料，使用原有工艺技术及做法，尽可能保留更多的历史信息。
2．尊重传统、保持地方风格的原则：
地方建筑风格与传统工艺手法，对于研究各地区建筑史和各地区传统建筑工艺具有极高的价值。在修缮过程中应加以识别，尊重传统工艺。保持地方建筑风格的多样性、传统工艺手法的地域性和营造手法的独特性。
3．注意安全：
安全第一是修缮工程的保障，*物文**的安全与人员的安全同等重要，施工中应设置防火、防雨设备，设置完善的安全设施，并对施工人员及周围群众做好安全宣传、教育工作，确保人员及*物文**建筑的安全。
*物文**的生命是不可再生的，施工中应对原有建筑的每一个构件及一砖一瓦视同*物文**对待，不可随意损坏。对于脊、吻、兽等易损瓦件拆卸时应轻拿轻放，堆放于安全的场所，避免一切不应有的损失。
4．保障质量
施工单位应严格按照设计文件和《古建筑木结构维护与加固技术规范》（GB50165-92）第八章：工程验收：各相关规范施工。现场监理人员应及时对隐蔽工程进行验收和档案记录。出现意外情况，应通知甲方，会同设计单位共同研究确定处理方案。
*物文**修缮的成功与否，关键是质量。施工单位必须选择有相应古建修缮资质的施工单位，修缮过程中必须要加强质量意识与管理工作。材料的采购，必须按照部标或国标选择优质产品，严禁以次充好，偷工减料等行为。修缮工艺，施工工序要符合国家古建筑修缮有关质量标准。
5．资料收集
拆除施工中对各重要隐蔽部位及其接点应拍照存档，以备修复施工中对照。竣工后施工单位应提交完整的竣工档案资料，并归档保存。
