悬挑式脚手架工程监理实施细则
一、专业工程概况
本工程为框架剪力墙结构，地上20层，建筑高度89.80m，总建筑面积为32372.4㎡ 。
主楼：6~20层采用悬挑脚手架。悬挑脚手架分七挑，分别在6层无平台处采用悬挑脚手架；（平台位置采用落地脚手架5~7层架高12.6米）以上8层、11层、13层、15层、18层、20层结构平面起挑。架体高度分别为8.4m、12.6m、8.4m、8.4m、12.6m、8.4m。
脚手架内立杆与建筑墙体的正常距离为300mm，架体宽度850mm，步距1800mm，立杆纵距1.5m，连墙件密度为两步两跨。
西副楼：6~12层采用悬挑脚手架。悬挑脚手架分两挑，分别在6层楼面和9层楼面起挑。架体高度分别为12.6m和15.6m。
脚手架内立杆与建筑墙体的正常距离为300mm，架体宽度1200mm，步距1800mm。立杆纵距1.0m。连墙件密度为两步两跨。
采用的钢管类型为Φ48×2.7（壁厚≥2.7mm）。
二、监理工作依据
1、《建筑施工计算手册》
2、《建筑施工手册》第四版
3、《钢结构设计规范》GB50017-2003
4、《建筑结构荷载规范》GB50009-2012
5、《建筑施工脚手架使用手册（含垂直运输设施）》
6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
7、《建筑施工安全检查标准》JGJ59-2011
8、《混凝土结构设计规范》GB50010-2011
9、另外参照本工程施工图纸及已批准的施工专项方案编制本细则
10、《危险性较大的分部分项工程安全管理办法》 (建办质〔2018〕31号)
11、《江苏省房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则（2019版）378号》
三、监理工作流程
1、督促施工单位先制作工字钢悬挑梁，将工字钢上表面的脚手架底座（可采用φ25以上钢筋）焊接牢固。
2、在悬挑层将悬挑梁锚固筋预埋到梁板内，然后浇注梁板混凝土，待混凝土强度达到10MPa后，再进行工字钢悬挑梁安装，在混凝土强度达到15Mpa后才能逐步施加脚手架荷载。

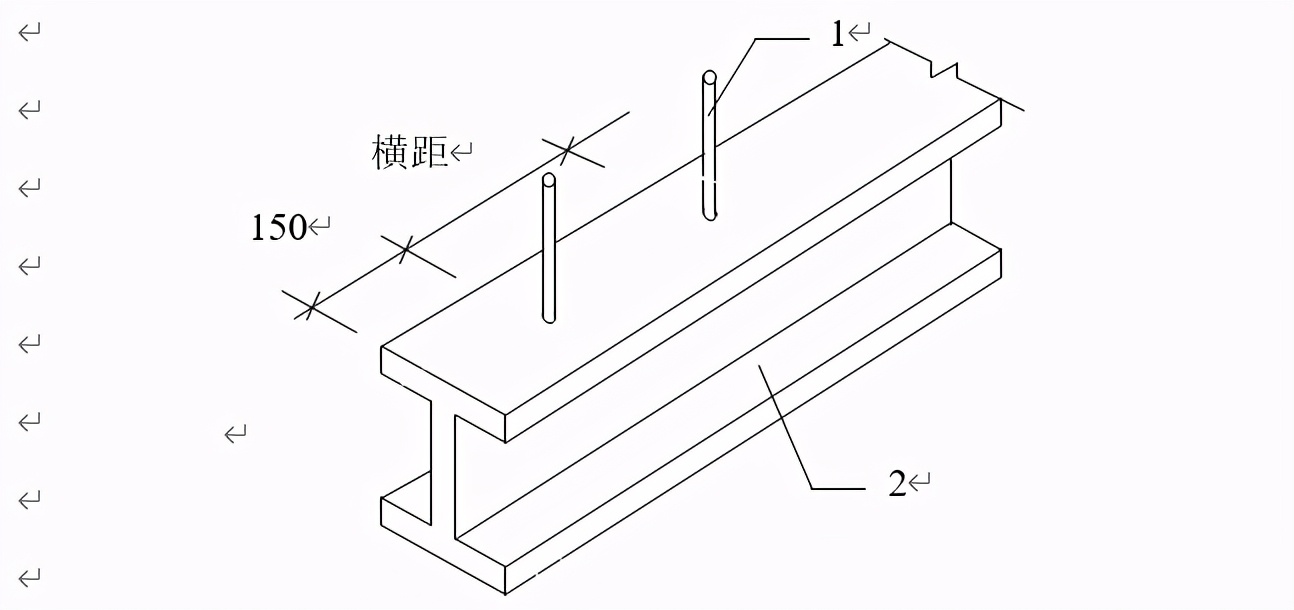

3、工字钢悬挑梁制作见图4（图中未注明尺寸单位均为mm，下同）。
图4 悬挑梁构造示意图
1、钢筋 2、工字钢
4、工字钢锚固示意 见图4。
1.钢筋混凝土 2.锚固筋 3.板底筋 4.工字钢悬挑梁
注：锚固筋锚固深度不宜小于10mm。

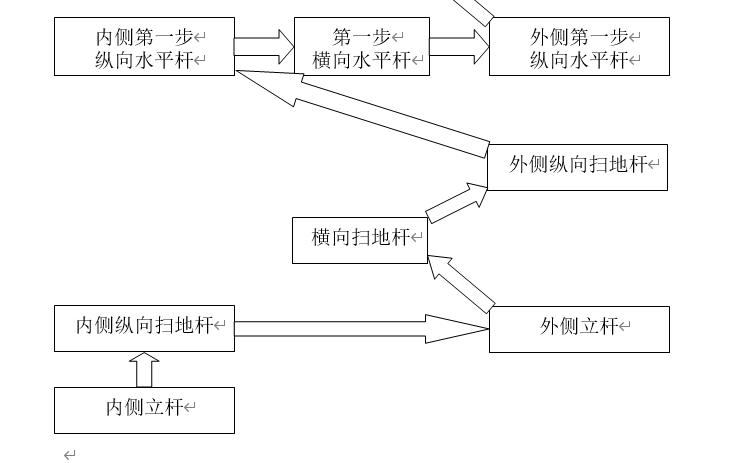

5、工字钢悬挑架搭设控制流程详见图5：
图5 工字钢悬挑架搭设流程
注： 为脚手架搭设循环工序。
6、阳台处型钢挑梁布置图，详见图6。
四 监理工作要点
（一）材料控制：满足规范及方案要求。
工字钢悬挑架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网及避雷装置等构配件组成。
1、钢管
（1）脚手架钢管宜采用Q235A（3号）的焊接钢管。
（2）钢管必须具有产品质量合格证和钢管材质检验报告，材质应符合现行国家标准《碳素结构钢》（GB/T700）的相应规定。
（3）脚手架钢管供应长度一般为6.0m（每根重量不超过25Kg，适合人工操作）。用于立杆、大横杆、剪刀撑和斜杆的钢管长度一般为4～6 m，用于小横杆的钢管长度一般为1.5～2.5m，因脚手架宽度不同而略有差异。
（4）钢管表面应平直光滑，不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深的划痕和严重锈蚀。
（5）作为脚手架杆件使用的钢管必须进行防锈处理：先对钢管除锈，再将内壁擦涂防锈漆两道，然后在外壁涂一道防锈漆和两道面漆。
2、扣件
（1）扣件是钢管与钢管的连接，工字钢悬挑架使用的扣件分为三种：两钢管90°交叉连接采用直角扣件，两钢管呈任意角度交叉连接采用旋转扣件，钢管与钢管接长采用对接扣件。
（2）扣件应采用可锻铸铁和钢板压制制作，必须具有产品质量合格证、生产许可证和专业检测单位测试报告。，可参照现行建设部标准《钢管脚手架扣件》（GB15831）的规定进行测试，其材质符合标准要求时才准许使用。
（3）脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm，当扣件夹紧钢管时，开口处的最小距离应不小于5mm。
（4）扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。
3、工字钢悬挑梁
（1）工字钢悬挑梁采用Q235-A等级钢，其材质应分别符合现行标准的规定。
（2）焊接构件的焊缝应符合相关焊接规范要求。
4、脚手板
（1）脚手架作业层上铺放的脚手板主要有冲压式钢脚手板、焊接钢筋网脚手板、木脚手板、竹串片及竹笆片脚手板等几种。
（2）冲压式钢脚手板和焊接钢筋网脚手板的材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235-*级A**钢的规定，必须具有产品质量合格证。钢脚手板不得有裂纹、开焊、硬弯等缺陷。
（3）木脚手板应采用杉木或松木制作，材质应符合现行国家标准《木结构设计规范》（GB50005-2003）中Ⅱ级材质的规定，板的厚度不小于50mm，宽度200-300mm，两端使用10-14号镀锌钢丝捆紧。禁止使用开口、破裂、腐朽和有横透疖的木板。
（4）竹脚手板宜采用毛竹或楠竹制作，竹串片脚手板使用宽度不小于60mm的竹片和直径5-10mm、间距不大于600mm的拼接螺栓制作，孔径应紧密配合，螺栓必须可靠牢固，出现滑丝后应立即更换。
5、挡脚板（挡脚笆）
（1）挡脚板高度不应小于180mm，挡脚笆的高度不小于400mm。
（2）挡脚板与挡脚笆上如有孔眼，不应大于25mm。
6、密目式安全网
（1）应选用有国家认可的质量监督检验部门的检验合格报告、有生产单位质量检验合格证和安鉴证的密目网。密目式安全网宽（高）度不得小于1.2m，网目密度不应低于2000目/100cm2，各边缘部位的开眼环扣必须牢固可靠，环扣孔径不低于8mm。不得有断纱、破洞、变形及有碍使用的编织缺陷。
（2）旧密目式安全网再次使用时必须经过耐冲击性能检验和耐贯穿性检验，合格后方可使用。 （3）密目式安全网的安装平面垂直于水平面，严禁作为安全平网使用。
（4）密目式安全网使用时应采用有足够强度、耐候性好的绳索绑扎，不得使用铁丝*绑捆**。
7、安全平网
（1）安全平网使用直径9mm以上的麻绳、棕绳、尼龙绳或其他耐候性不低于上述品种的材料编制网。外观应平整，宽度不得小于3m，网眼尺寸不大于5cm，每张安全平网重量一般不宜超过15kg。
（2）水平设置时能承受不小于1.6kN的冲击荷载。
（3）阻燃安全网必须具有阻燃性，其续燃、阻燃时间均不得大于4s。
8、拉接件及其预埋件
（1）拉接件及其预埋件均使用与架体同种规格钢管制作，采用直角扣件连接。
（2）预埋件长不少于450mm。
9、避雷装置
（1）避雷装置：包括接闪器、接地极、接地线。
①接闪器可用直径25～32mm，壁厚不小于3mm厚的镀锌钢管或直径不小于12mm的镀锌钢筋制作，设在拟建建筑物四角的脚手架立杆上，高度不小于1m，并将最上层的横杆全部连通，形成避雷网络。
②接地极：垂直接地极可用长度为1.5～2.5m、厚度不小于2.5mm、直径为25～50mm的钢管，直径不小于20mm的圆钢或∟50×5等边角钢，水平接地极可选用长度不小于3m、直径8～14mm的圆钢或厚度不小于4mm、宽25～40mm的扁钢。
③接地线：钢管脚手架架体可以替代接地线，相邻悬挑架之间用直径不小于8mm的圆钢或厚度不小于4mm的扁钢连接，接触面积不小于10cm2，以保证接触可靠。
（2）避雷装置接地电阻不得大于30Ω。
（二）悬挑梁及架体稳定控制：确保结构及架体安全。
1、单层悬挑的脚手架斜挑立杆不允许将斜立杆连接在支模的立柱上，必须与建筑结构连接，确保荷载传给建筑结构承担。
2、采用悬挑架结构时，将一端脚手架荷载全部传给底部形成一刚性框架，悬挑架用型钢和钢管制作，节点必须是螺栓连接或焊接，不得采用扣件连接。悬挑梁与建筑结构的固定方法经计算确定。
3、悬挑脚手架的立杆底部必须支托在牢靠的地方，并有固定措施确保底部不发生位移。多层悬挑每段搭设的脚手架，垂直不大于二步，水平不大于三跨与建筑结构拉接，以保证架体的稳定。
4、作悬挑脚手架支座的框架梁、悬挑梁、连系梁等需经原设计单位进行结构复算合格。
（三）悬挑脚手架、脚手板杆距控制
1、脚手板的铺设必须按照脚手架的宽度满铺，板与板之间紧靠，脚手板平接或搭接应符合要求，板面应平稳，板与小横杆放置牢靠。脚手板的材质及规格应符合规范要求，不允许出现探头板。
2、立杆间距必须按施工方案规定，立杆的倾斜角度也不准随意改变。单层悬挑脚手架的立杆，应该按1.5~1.8m步距设置大横杆，并按落地式脚手架作业层的要求设置小横杆。多层悬挑每段脚手架的搭设要求按落地式脚手架立杆、大横杆、小横杆及剪刀撑的规定进行。
（四） 悬挑式脚手架的架体层面防护控制
1、悬挑脚手架的作业层外侧，应按照临边防护的规定设置防护栏杆和挡脚板，防止人、物的坠落。
2、架体外侧用密目网封严。单层悬挑架包括防护栏杆及斜立杆部分，全部用密目网封严。多层悬挑架上搭设的脚手架，仍按落地式脚手架的要求，用密目网封严。
3、层间防护，作业层下应紧贴脚手板下再挂一道平网作防护层，也可沿外挑斜立杆的密目网里侧斜挂一道平网，作为人员坠落的防护层。
4、安全网作防护层必须封挂严密牢靠，密目网用于立网防护，水平防护时 必须采用平网，不准用立网代替平网。
（五）施工荷载控制
悬挑脚手架施工荷载按2KN/m2控制，严格按施工方案规定，施工中不准超载使用。在悬挑架上不准存放大量材料、过重的设备，施工人员作业时，尽量分散脚手架的荷载，严禁利用脚手架穿滑车做垂直运输。
（六）悬挑式脚手架验收控制
1、脚手架搭设完成后，必须经有关人员验收合格后，方能投入使用。
2、分段（分层）搭设的脚手架必须进行分段（分层）验收，验收数据必须真实可靠，验收单必须报审，经监理验收合格方可使用。
五、监理工作的方法和措施
（一）悬挑式脚手架施工准备阶段
1、督促施工单位按相关文件要求对悬挑式脚手架施工方案进行安全专家论证。
2、审核施工方案是否明确，材质、悬挑梁及架体稳定、杆件间距、防护、脚手板铺设、荷载稳定、防雷接地等内容。
3、审核施工方案是否标明立杆与建筑结构的连接方法，外挑立杆、大横杆的间距和刚度要求。
4、审核施工方案是否经上一级技术负责人审核批准。
5、承担搭设、拆除悬挑式脚手架的施工单位必须是有经国家机关审核批准的相对应的有效资质。
6、审核施工单位的安全生产保证计划是否编制、落实，专项安全技术措施是否有针对性、可操作性。
7、审核施工单位是否对从业人员按工种、岗位进行安全教育并书面交底。
8、审核作业人员是否经培训持证上岗，特种作业 人员是否持有效安全技术操作证。
9、审核施工单位是否已编制落实了应急处置方案。
10、审核施工用设备是否已经检验合格；使用的管材、扣件等是否经验收合格。
（二）悬挑式脚手架施工搭设阶段
1、现场施工条件审核，按照要求对钢管、扣件、脚手板等构配件进行检查验收，不合格产品不得使用，楼板强度已达到要求，工字钢悬挑梁已锚固完毕。
2、作业环境能否满足安全施工条件，是否存在影响安全的不利因素。
3、审核施工用的设备、工具放置是否安全、合理，原材料堆放是否整齐、方便、可靠。
4、施工时的气候条件是否会影响作业安全，雨季、冬季施工的劳动保护措施是否落实。
5、搭设施工过程旁站监控
6、检查脚手架的搭设顺序是否严格执行施工方案；施工人员的安全帽、安全带是否正确佩戴；作业时是否遵守高处作业规范。
（三）悬挑式脚手架施工拆除阶段
1、审核悬挑式脚手架拆除安全令。
2、旁站监控拆除顺序是否按专项方案执行。
3、监控拆除过程是否有违反高处作业安全规范的现象。
4、拆除后的材料、器材应整齐堆放，及时驳运离场。
（四）悬挑式脚手架施工监理应急处理
协助并督促施工单位制定应急处置预案，预案应设领导小组，做到人员、材料、物资、车辆、联系电话、汇报制度落实。
