写在前面（文中超链接仅在微信公众号“智能制造之家”有效）
大家好，我是李孟宦，号主小智前同事~
一般说来，当PLC需要与上层系统进行数据交换的时候，可以通过SCADA等组态软件、使用工业物联网关、自己进行开发等方式，但是随着OT逐渐的IT化，PLC的通讯功能变得越发强大~
多年前的你，肯定想不到随着工业物联网时代的到来，如今的西门子S7-1500支持Openness，支持WebAPI，支持MQTT，支持直接连接微软SQL Server数据库，前面我们已经聊过了Openness 和MQTT:
不懂西门子TIA Portal Openness—看这篇就够了
使用S7-1200和1500 轻松连接物联网MQTT 消息服务器

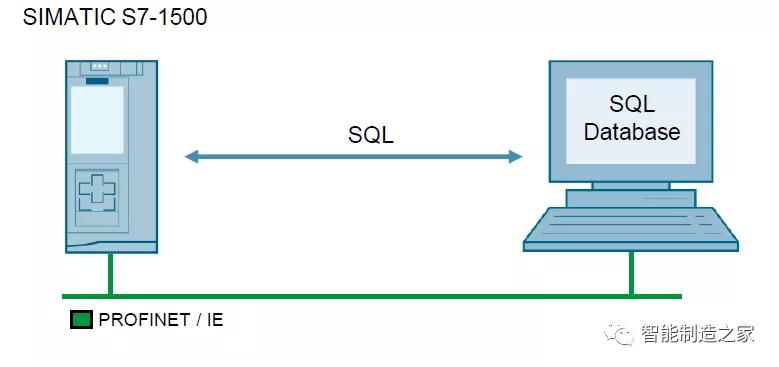

今天就和大家来聊一聊用西门子官方库使S7-1200/1500直接连接SQL Sever数据库~
先来说一下原理：使用S7-1200/1500直接连接微软 接SQL Sever数据库 需要先知道TDS协议（ Tabular Data StreamProtocol）~
表格数据流（Tabular Data Stream, TDS）协议是一种数据库服务器和客户端间交互的应用层协议，为微软SQL Server数据库和Sybase公司数据库产品所采用~
当然对于很多纯应用层的工程师而言，可能并不用关心以上这些，只在意使用西门子提供的LSql_Microsoft块来实现PLC与SQL Server之间的连接就好~

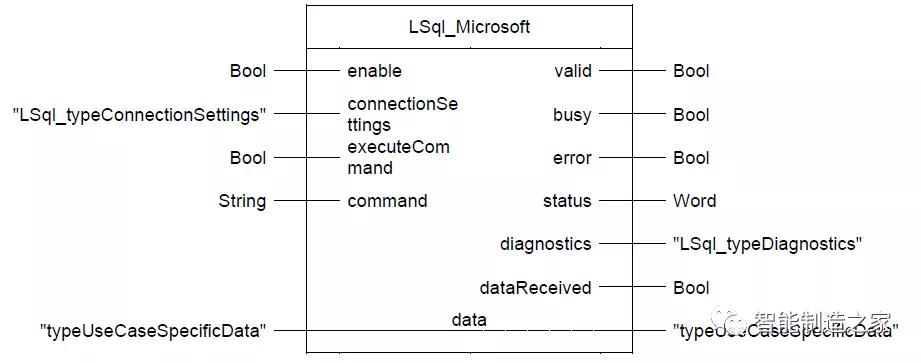

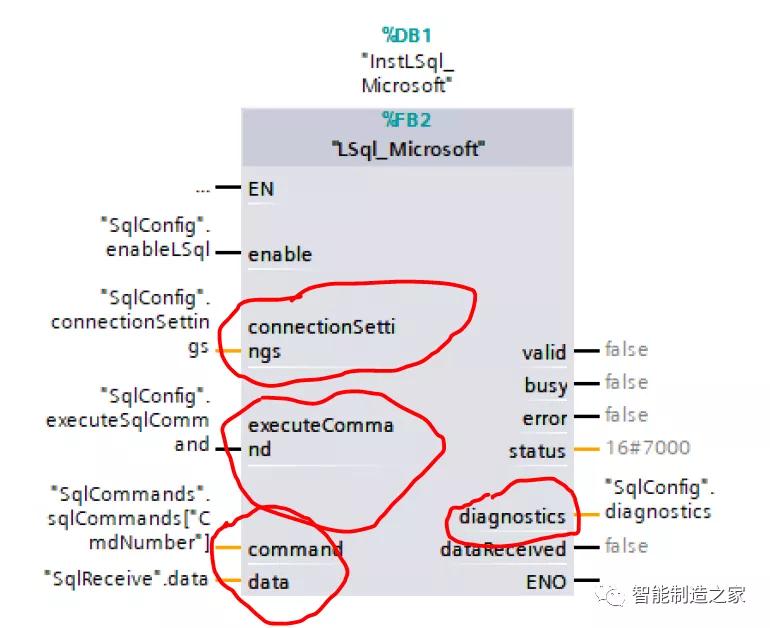

在西门子官方给出的块中，有以下这样几个重要的接口参数，分别用来填写连接设置，知性对应数据库命令和诊断等~
要求：对于S7-1500，Firmware必须保证在V2.5以上
对于S7-1200，Firmware必须保证在V4.4以上

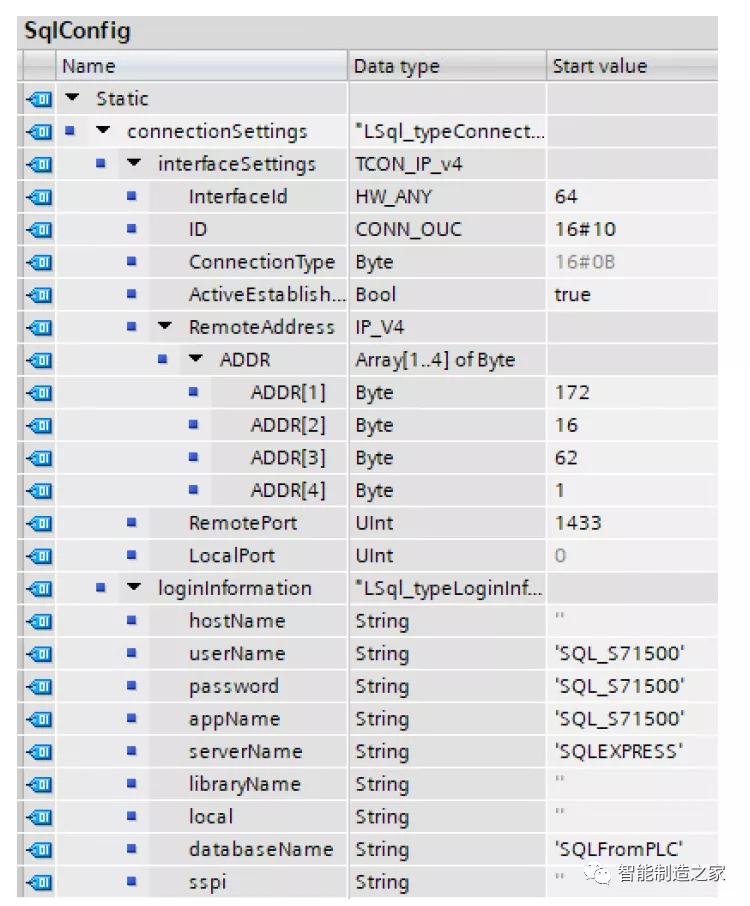

下面我们来说一说如何进行通讯配置，如下图配置一些基本的以太网参数和数据库参数即可（所见即所得），总结下来如下：
1.SQL Server的IP地址和端口号（微软SQL Server默认端口号为1433）；
2.SQL Server的登陆信息（用户名密码等）；
3.数据库名称；
4.数据库实例的名称。
当然，如果你并不清楚数据库，数据库实例，不清楚IP地址端口号等，那可以补充下自己在IT和CT等方面的知识，正如前面我们说的：
自动化早已不是原来的自动化，为何你却还是原来的你
IT大举入侵OT，自动化早已成为一个“软件”行业
在OICT融合的时代，各种技术之间的界限不再那么明显~

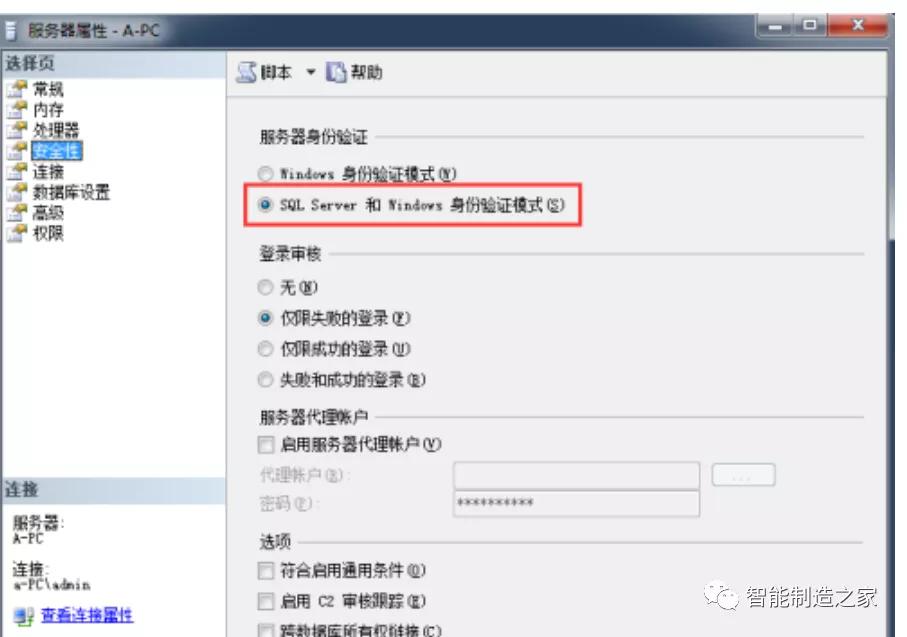

至于关于数据库的登陆设置等，可以参照手册直接操作（当然建议小白可以学习下数据库的基本操作）

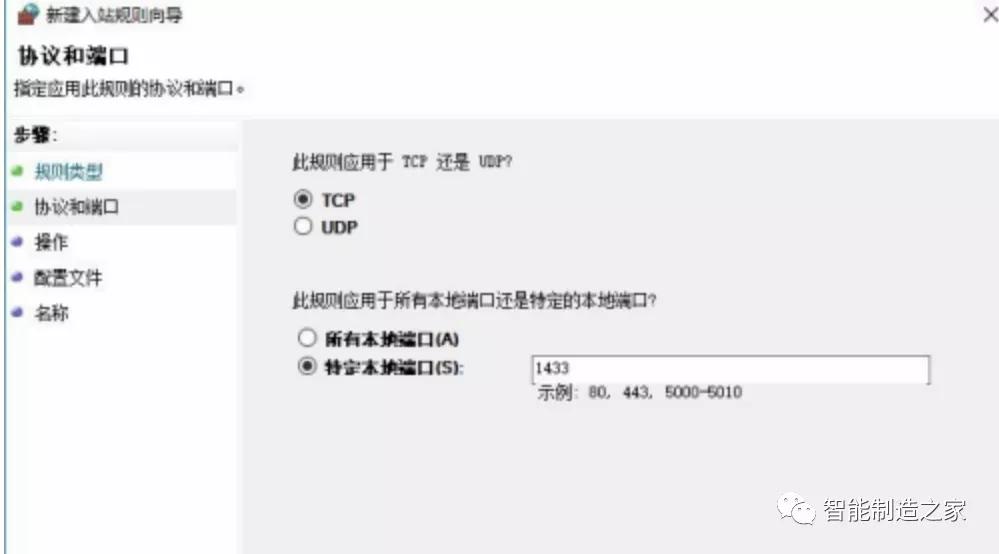

需要注意的是，因为微软SQL Sever的默认端口是1433，因此你必须保证1433是打开的，因此在防火墙设置中，在入站规则打开1433端口~

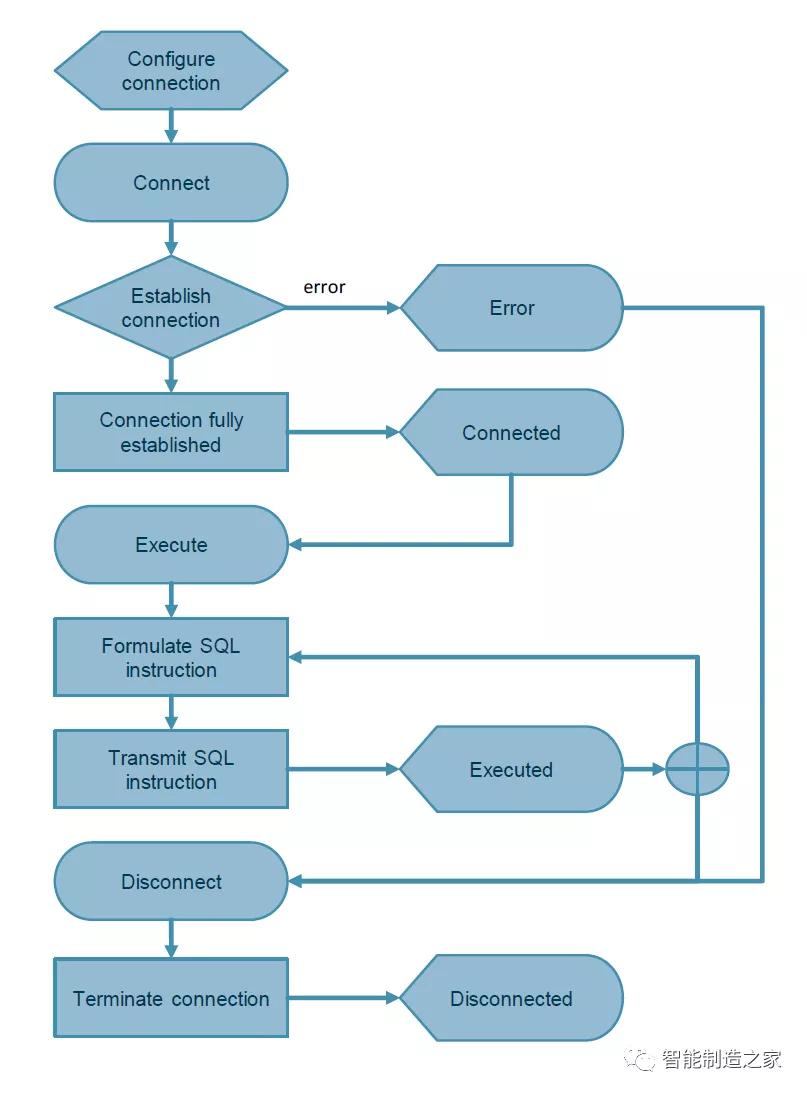

以下就是整个通讯连接的流程
PS:LSql_Microsoft其实使用的是Open Uer Communication进行通讯的
