一、分析与说明

1.1、先绘制出 能够确定位置的对象 ，再通过“ 过渡对象 ”与“ 确定位置对象 ”之间的关系，绘制出“ 过渡对象 ”。

1.2、过 圆上的任意一点 绘制 等圆 必过 其圆心 。

1.3、弄懂“ 外切相加 ， 内切相减 ”，什么是“ 外切相加 ， 内切相减 ”？看下面这个教程，有 详细讲解 和 实例演示 。

20230512_02

二、详细绘制步骤

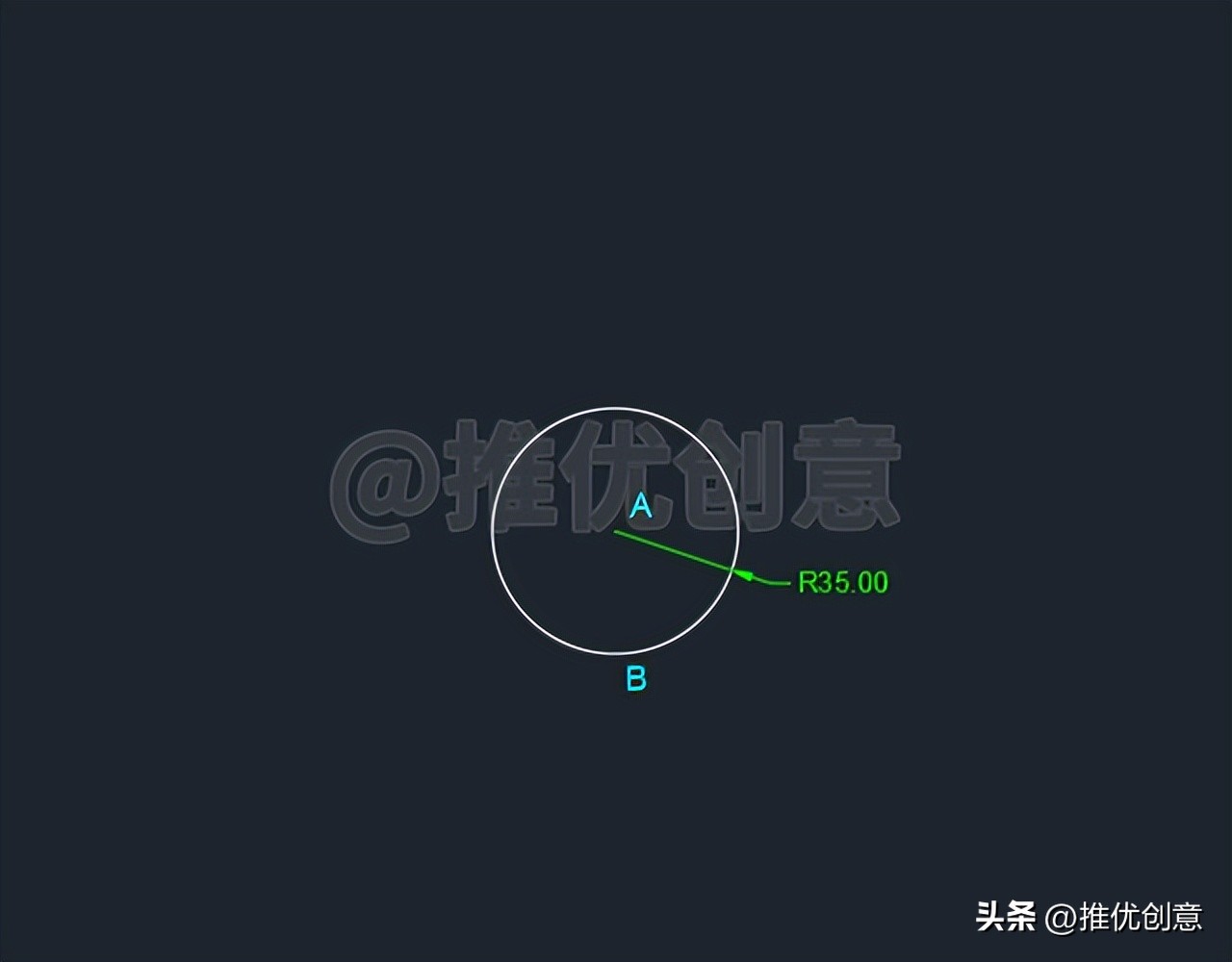

2.1、命令行输入“ C ”后回车，启用“ 圆 ”命令，绘制一个 半径 为 35 个单位的 白色圆A ，设 白色圆A的下面象限点 为 点B 。

20230512_02

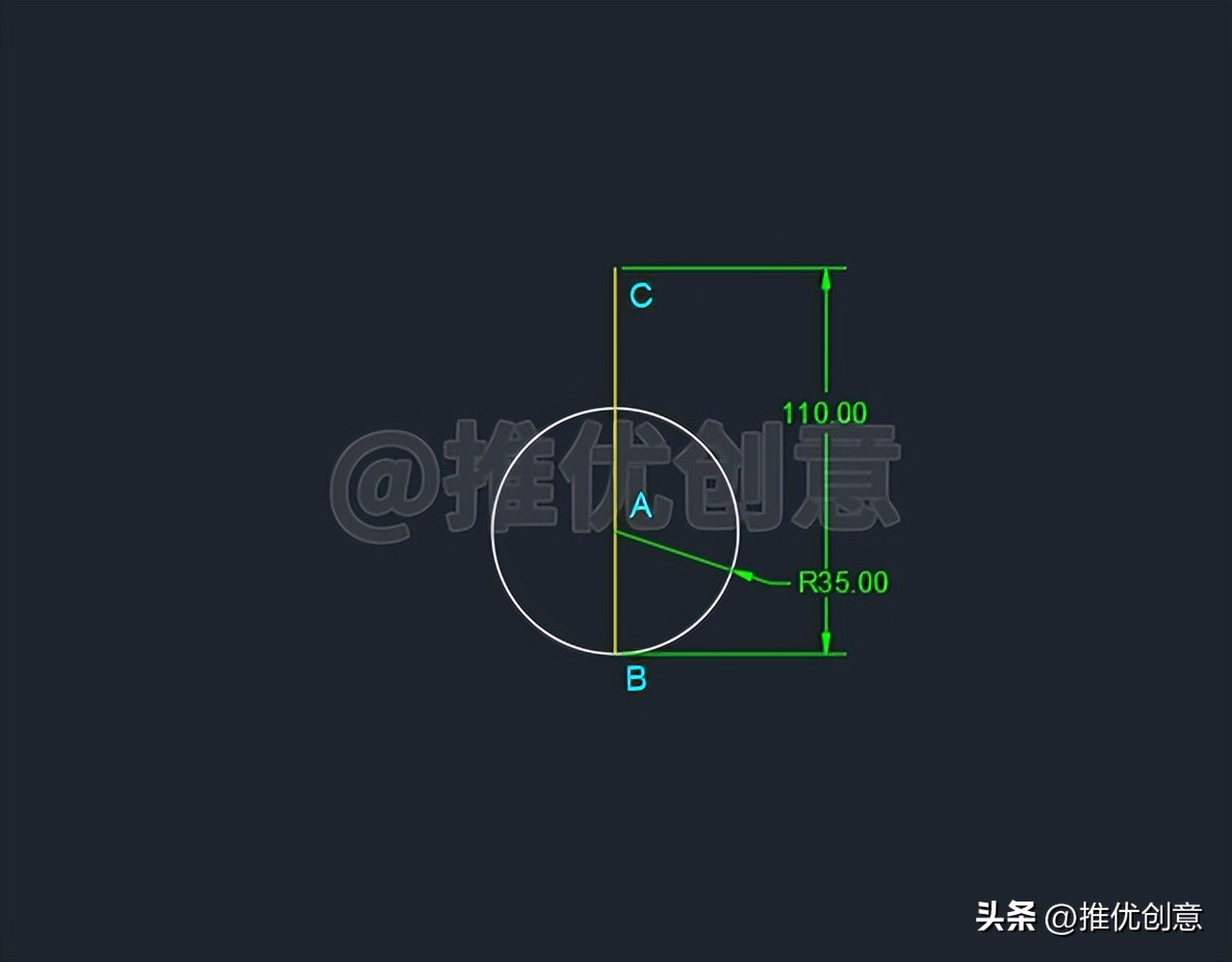

2.2、按键盘上的“ F8 ”键，打开“ 正交 ”，命令行输入“ L ”后回车，启用“ 直线 ”命令，捕捉 白色圆A的下面象限点B 作为 直线的第一个点 ，向 上 移动 光标 ，输入“ 110 ”后回车，这样就绘制出了一条 长度 为 110 个单位的 黄色竖直线段BC 。

2.3、下面开始绘制 左边R50的圆 （对应 原图左边R50的圆弧 ）。

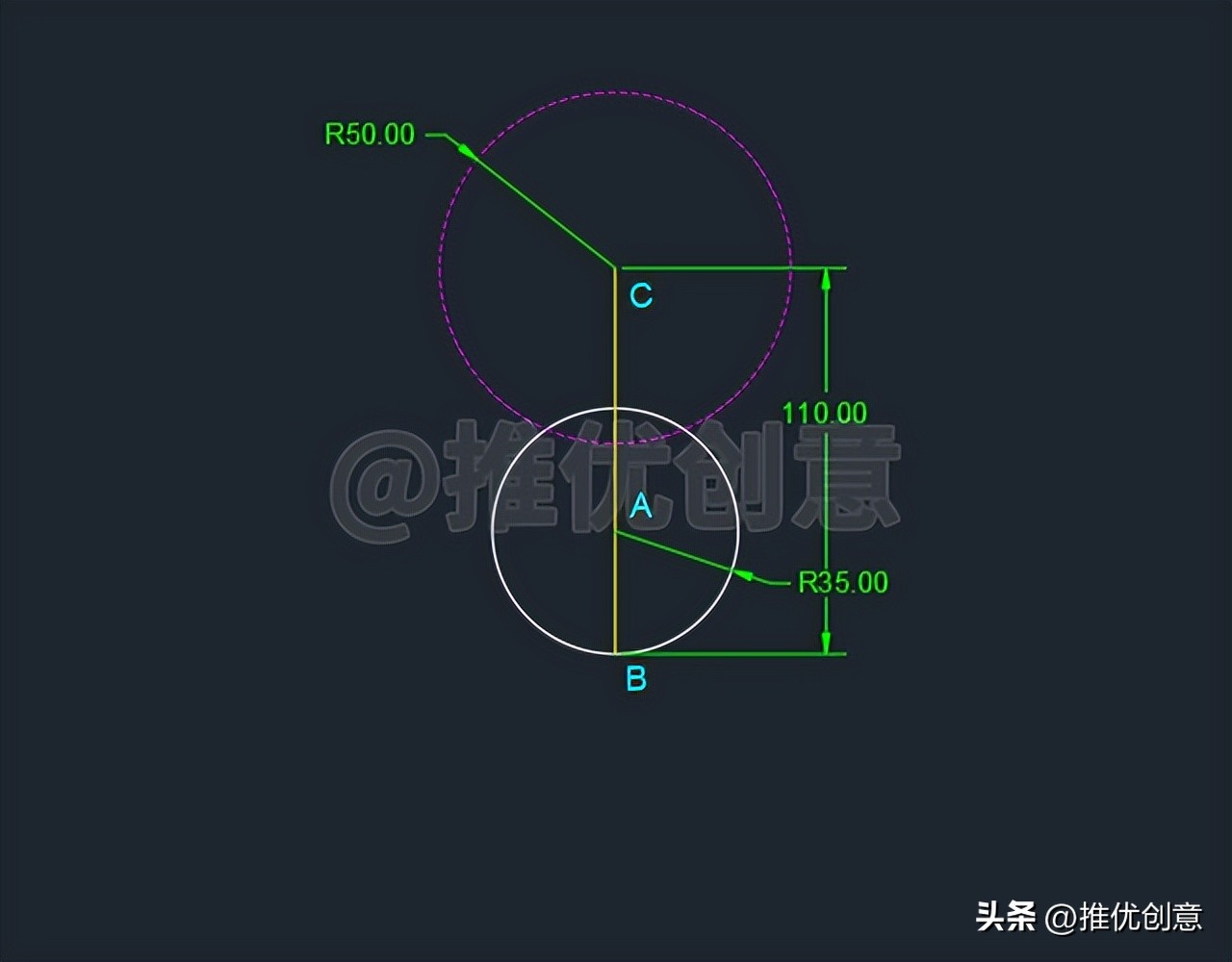

从 原图 可以读出 要绘制的R50的圆 经过 点C ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 点C 为 圆心 ，绘制一个 半径 为 50 个单位的 红色虚线圆C ，则 要绘制的R50的圆的圆心 在这个 红色虚线圆C 上。

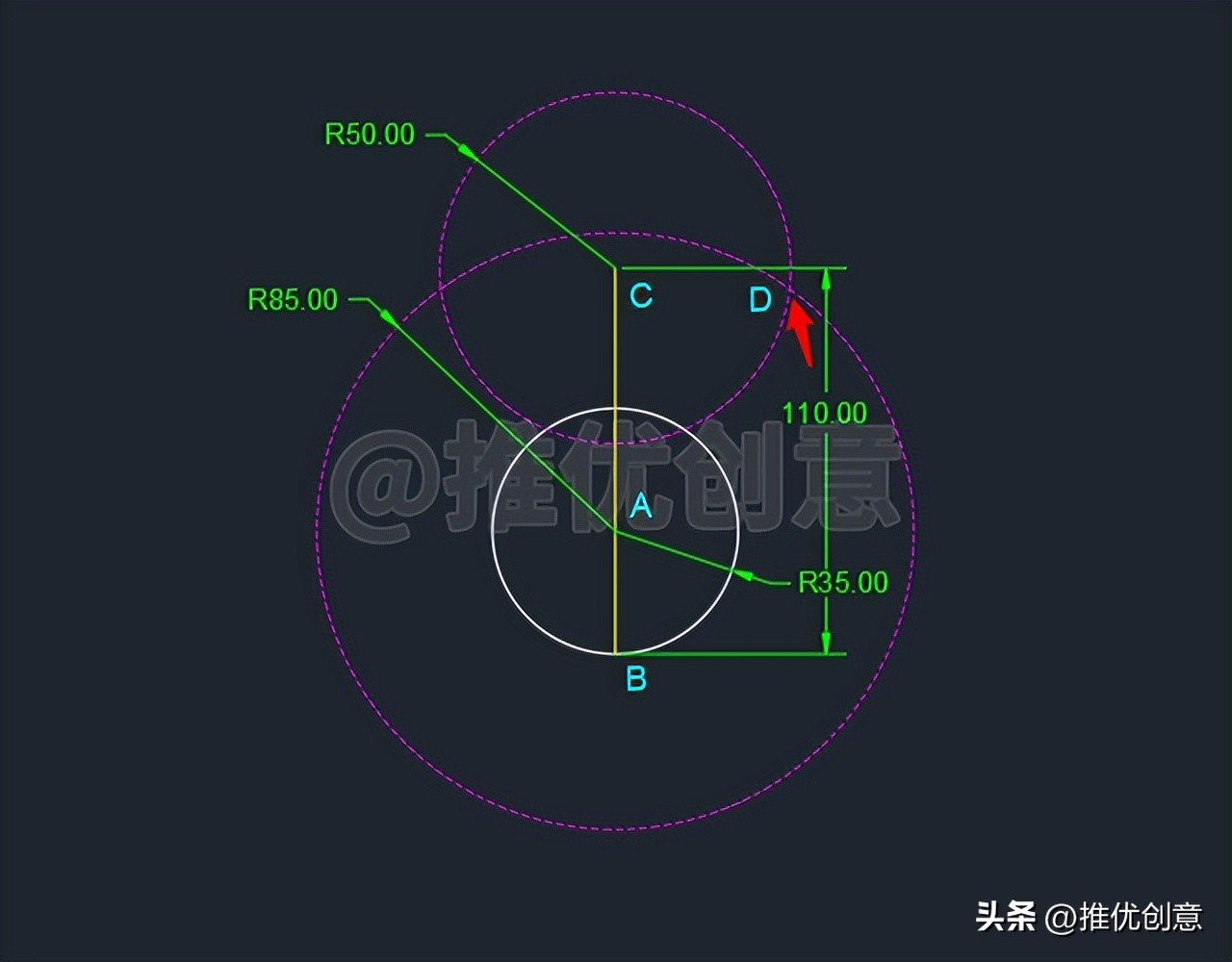

2.4、 白色圆A 与 要绘制的R50的圆 外切，因为“ 外切相加 ”，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 圆心A 为 圆心 ，绘制一个 半径 为“ 35+50=85 ”个单位的 红色虚线圆A ，则 要绘制的R50的圆的圆心 在这个 红色虚线圆A 上。设 红色虚线圆C 与 红色虚线圆A 在 左边 交于 点D 。

2.5、 要绘制的R50的圆的圆心 既在 红色虚线圆C 上，又在 红色虚线圆A 上，那么 它的圆心 就是 红色虚线圆C 与 红色虚线圆A 的 交点 ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 交点D 为 圆心 ，绘制一个 半径 为 50 个单位的 青色圆D 。

由绘制过程可知， 青色圆D 与 白色圆A 外切，经过 点C ， 半径 为 50 个单位， 满足原图的要求 。

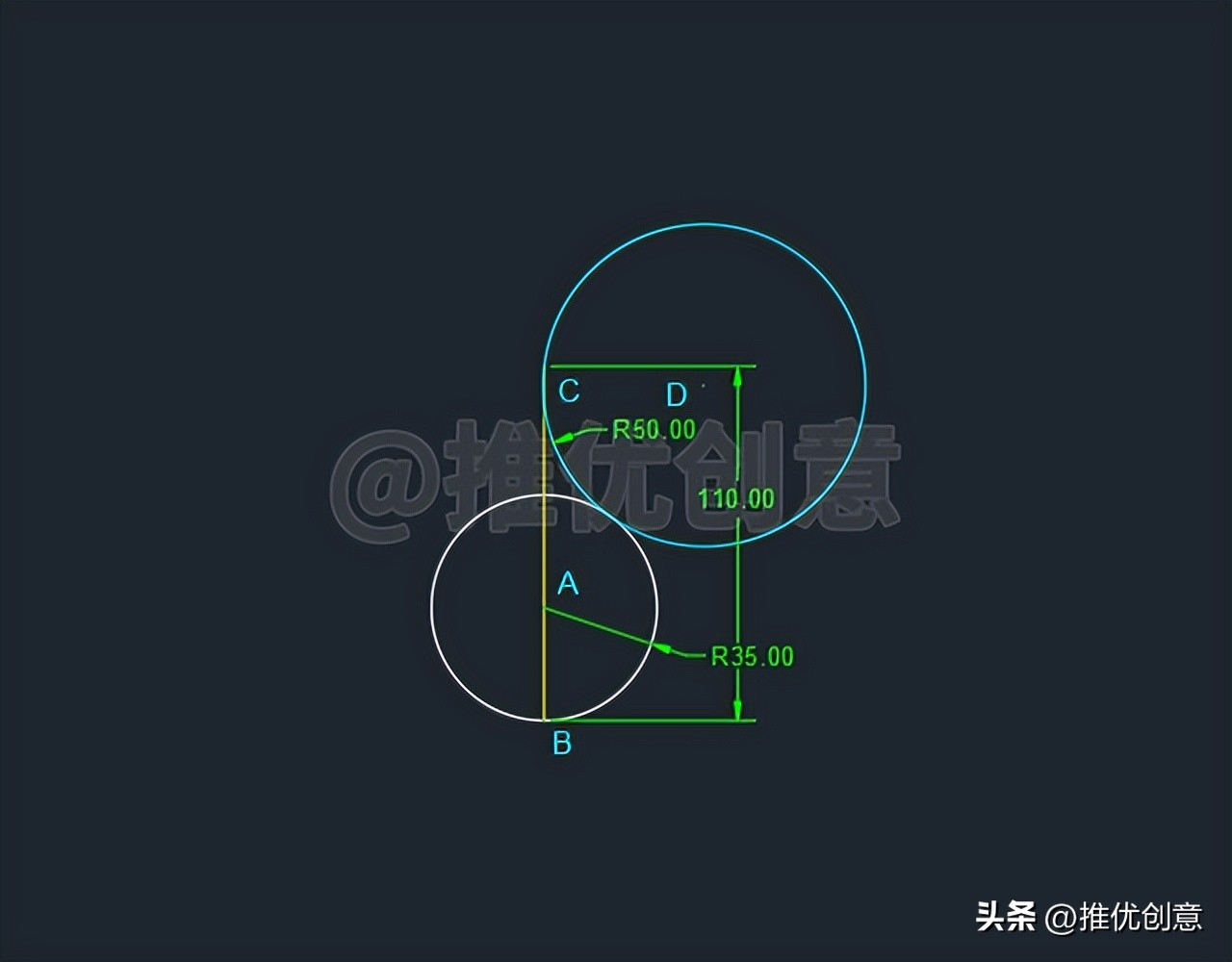

2.6、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 红色虚线圆C 、 红色虚线圆A 删除掉，完成后如下图。

2.7、下面开始绘制 右边R80的圆 （对应 原图右边R80的圆弧 ）。

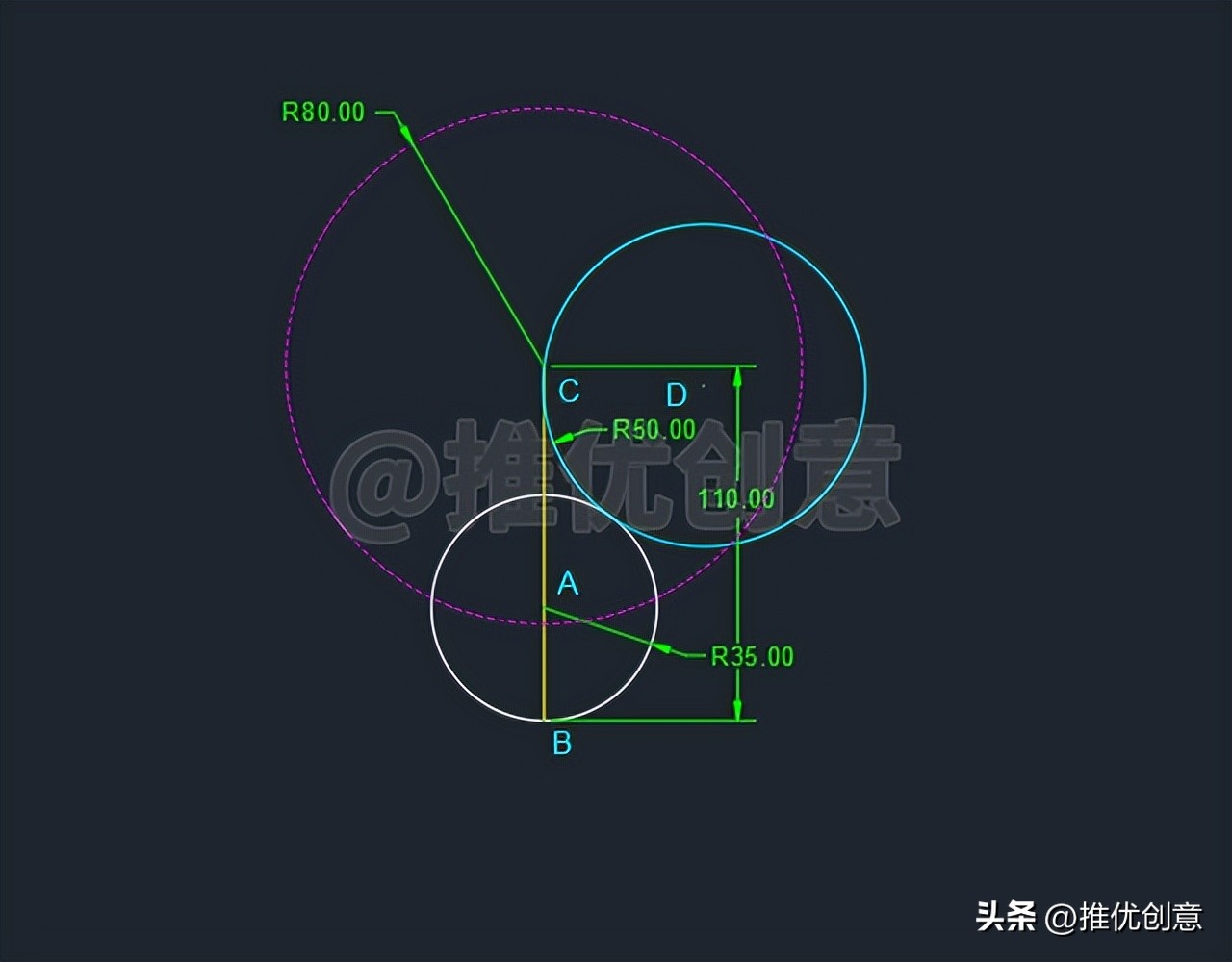

从 原图 可以读出 要绘制的R80的圆 经过 点C ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 点C 为 圆心 ，绘制一个 半径 为 80 个单位的 红色虚线圆C ，则 要绘制的R80的圆的圆心 在这个 红色虚线圆C 上。

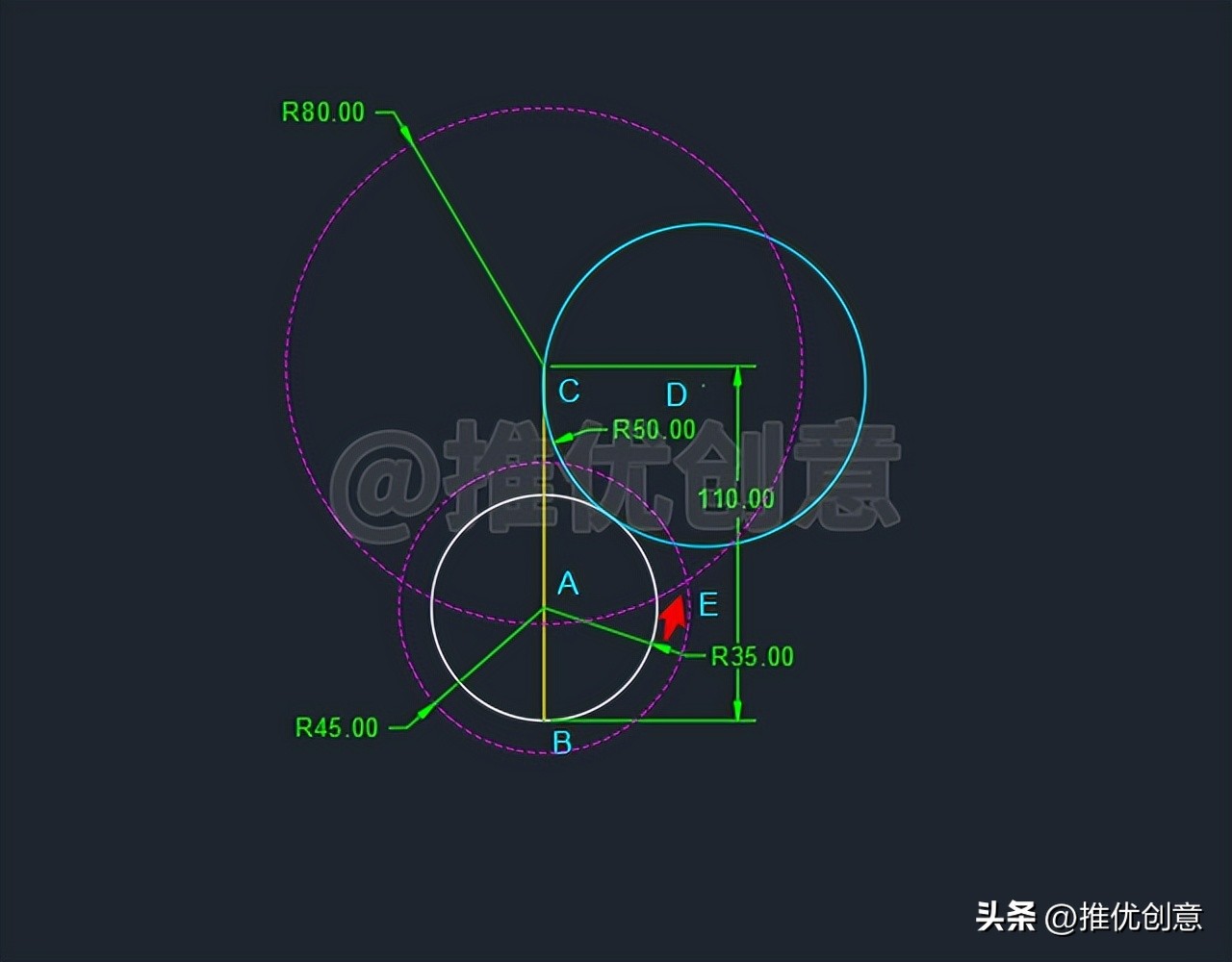

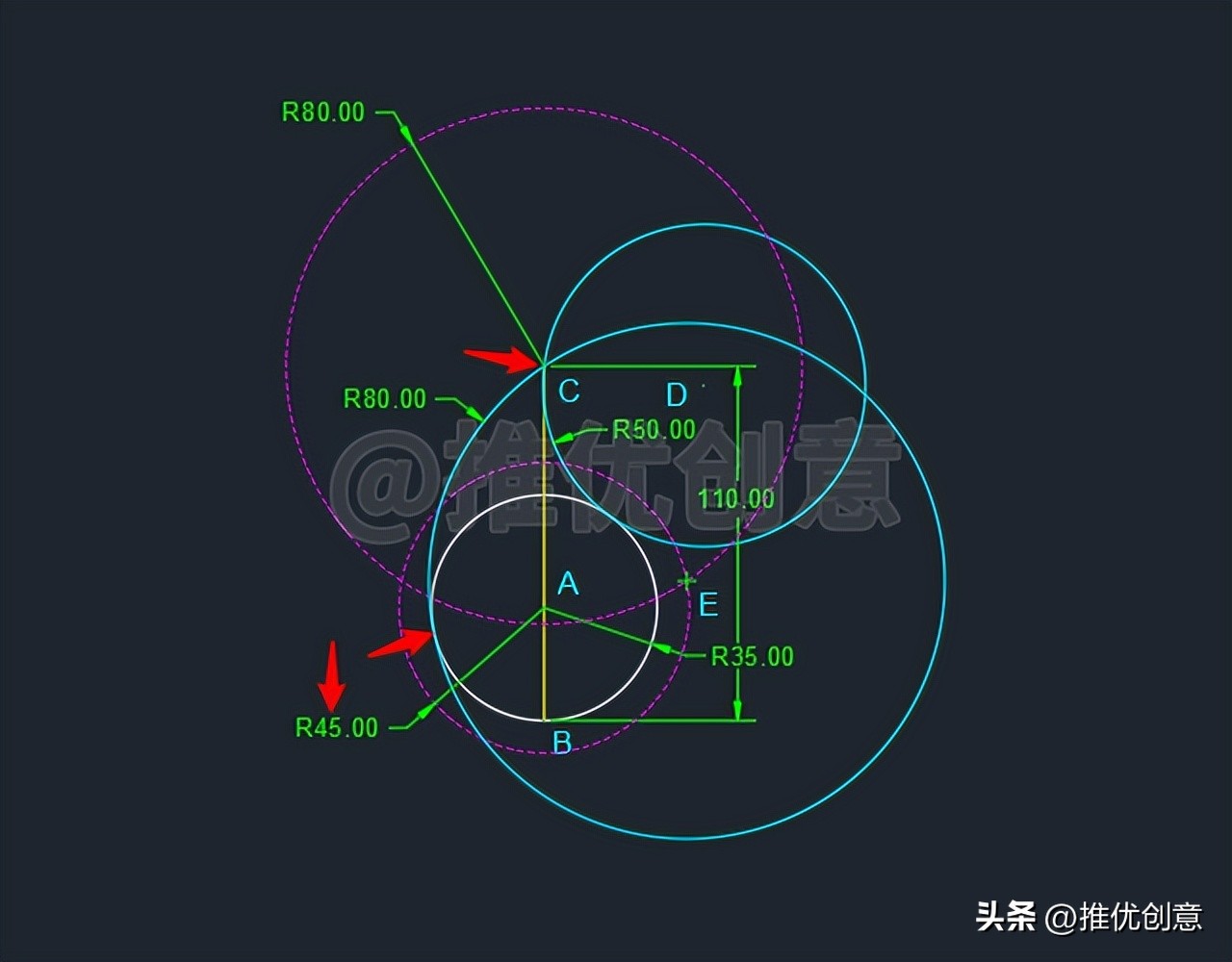

2.8、 白色圆A 与 要绘制的R80的圆 内切，因为“ 内切相减 ”，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 圆心A 为 圆心 ，绘制一个 半径 为“ 80-35=45 ”个单位的 红色虚线圆A ，则 要绘制的R80的圆的圆心 在这个 红色虚线圆A 上。设 红色虚线圆C 与 红色虚线圆A 在 左边 交于 点E 。

2.9、 要绘制的R80的圆的圆心 既在 红色虚线圆C 上，又在 红色虚线圆A 上，那么 它的圆心 就是 红色虚线圆C 与 红色虚线圆A 的 交点 ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 交点E 为 圆心 ，绘制一个 半径 为 80 个单位的 青色圆E 。

由绘制过程可知， 白色圆A 与 青色圆E 内切， 青色圆E 经过 点C ， 青色圆E 的 半径 为 80 个单位， 满足原图的要求 。

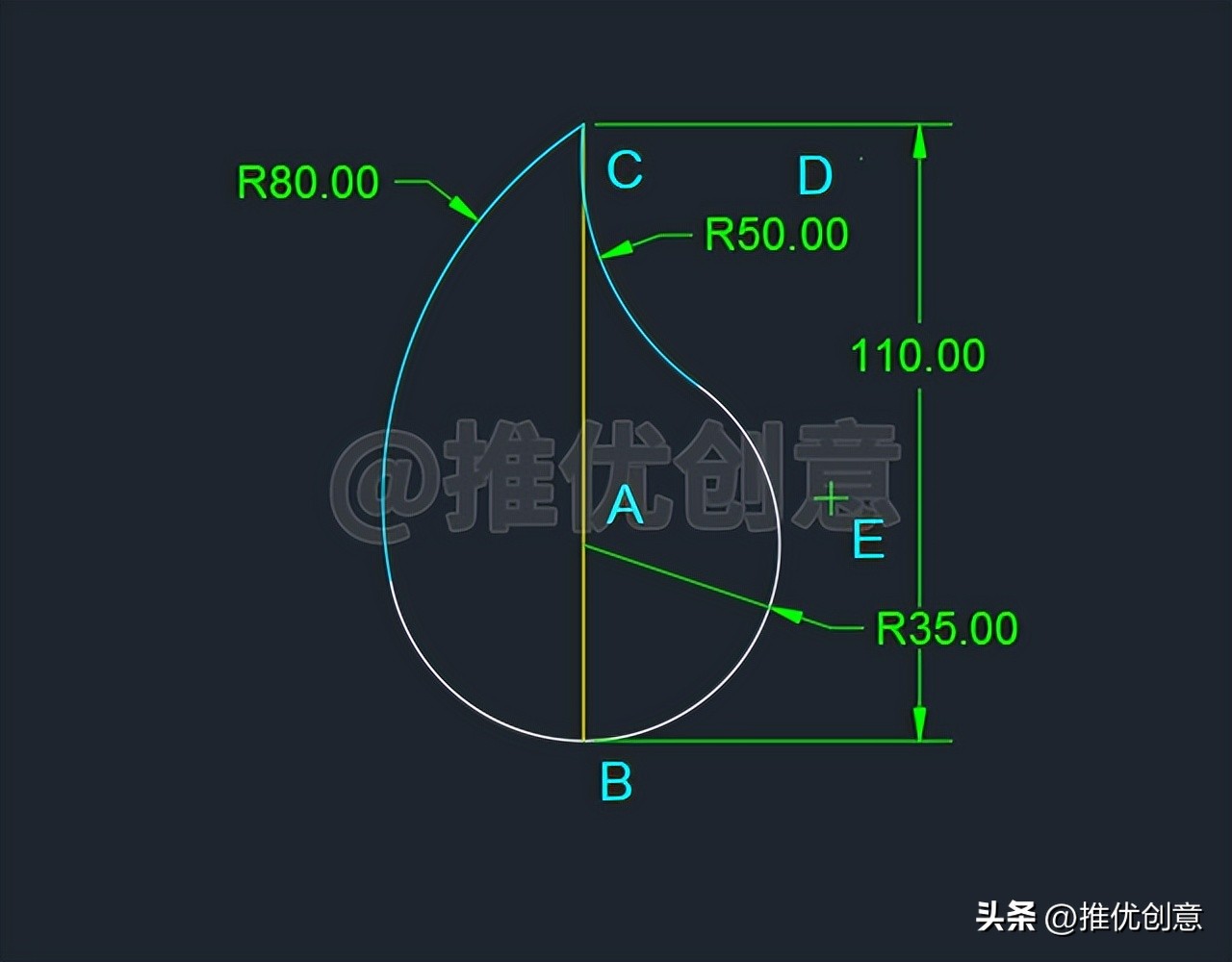

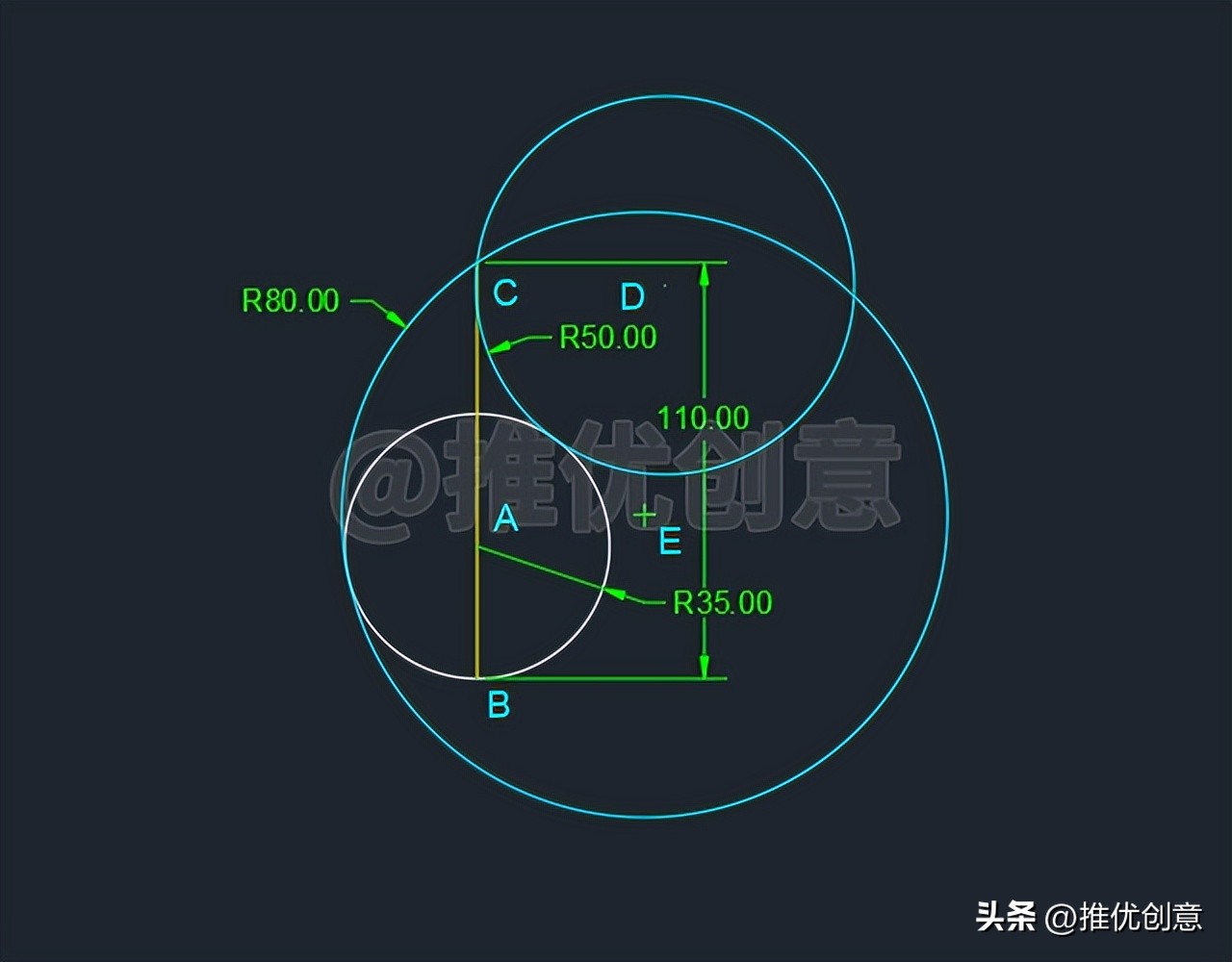

2.10、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 红色虚线圆C 、 红色虚线圆A 删除掉，完成后如下图。

2.11、命令行输入“ TR ”后回车，启用“ 修剪 ”命令，选择 白色圆A 、 青色圆D 、 青色圆E 作为 修剪边界 后 回车 ，对 三个圆 进行 修剪 ，完成后如下图。

至此， 整幅图 绘制完毕。

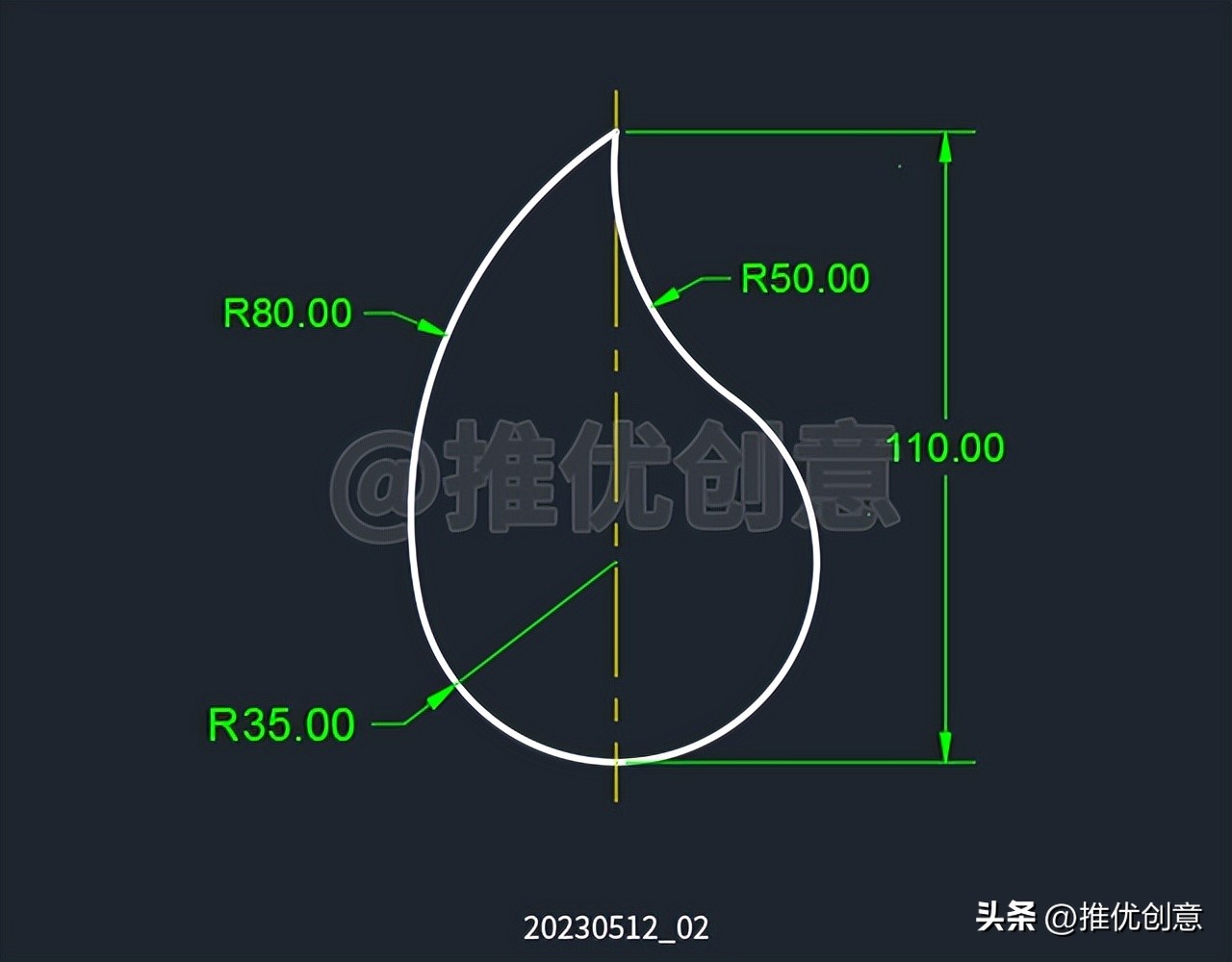

2.12、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
