首先要提的就是电流互感器接线的一些注意问题：
①电流互感器二次侧不允许开路
二次开路可能产生严重后果，一是铁芯过热，甚至烧毁互感器;二是由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备的安全。
②电流互感器的二次侧必须有一点接地
由于电流互感器的一次侧为高压，当一、二次线圈之间因绝缘损坏出线高压击穿时，将导致高压进入低压，如果二次线圈一点接地，则将高压引入了大地，可确保人身及设备的安全。但应当注意，电流互感器的二次回路只允许一点接地，而不允许再有接地，否则有可能引起分流，影响使用。
那么问题来了，为什么电流互感器二次回路只允许一点接地呢？
如果互感器二次回路有了接地点，则二次回路对地电容将为零，从而达到了保证安全的目的。为什么只能有一点接地：因为一个变电所的接地网并非实际的等电位面，因而在不同点会出现电位差。当大的接地电流注入电网时，各点间可能有较大的电位差。如果一个电连通的回路在变电所的不同点同时接地，地网上的电位差将窜入这个连通的回路，有时还造成不应有的分流。在有的情况下，可能将这个在一次系统中不存在的电压引入继电保护的检测回路中，使测量电压数据不正确，波形畸变，导致阻抗元件和方向元件的不正确动作。在电流二次回路中，如果正好在继电器电流线圈的两侧都有接地点，一方面两接地点和地所构成的并联回路，会短路电流线圈，使通过电流线圈的电流大为减小。此外，在发生接地故障时，两接地点间的工频地电位差将在电流线圈中产生极大的额外电流。这两种原因的综合效果，将使通过继电器线圈的电流，与电流互感器二次通入的故障电流有极大差异，当然会使继电器的反应不正常。
下面就是几种我们工作常见的二次保护电机控制电路：
一、二次保护、一启三停的有三相电流表的电机控制电路

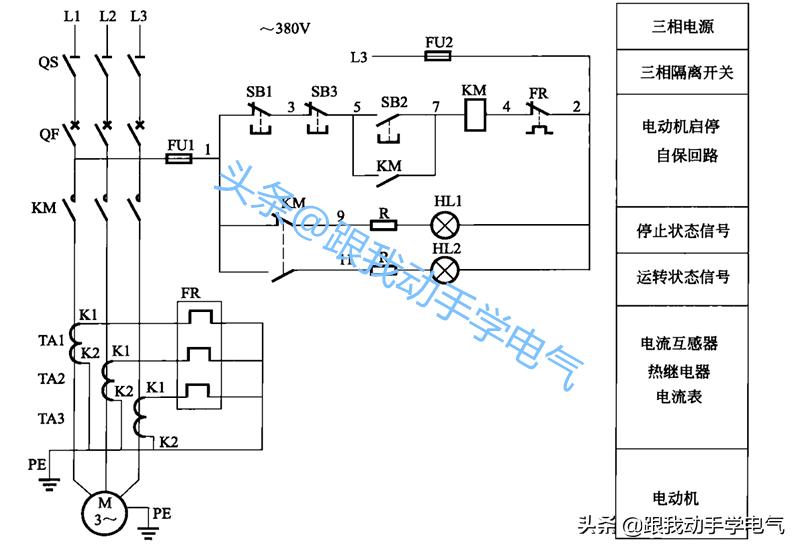

二、二次保护，一启二停的电机控制电路

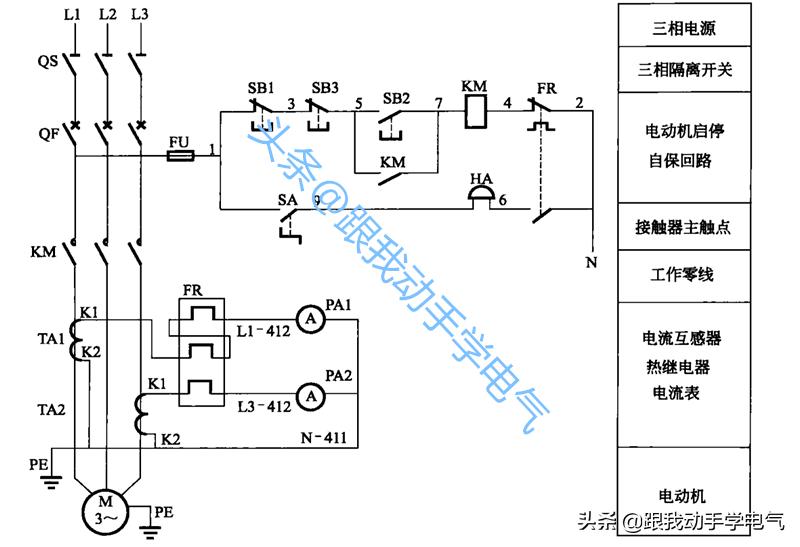

三、二次保护、一启二停的双电流表的电机控制电路
四、二次保护、一启二停双电流表，有电机启动预警的电机控制电路
电气知识和经验是用来分享的，希望通过本文的介绍能对你的工作和学习有帮助。想学习的可以关注我。
欢迎大家点赞、评论及转发。欢迎大家提问题一起探讨。
