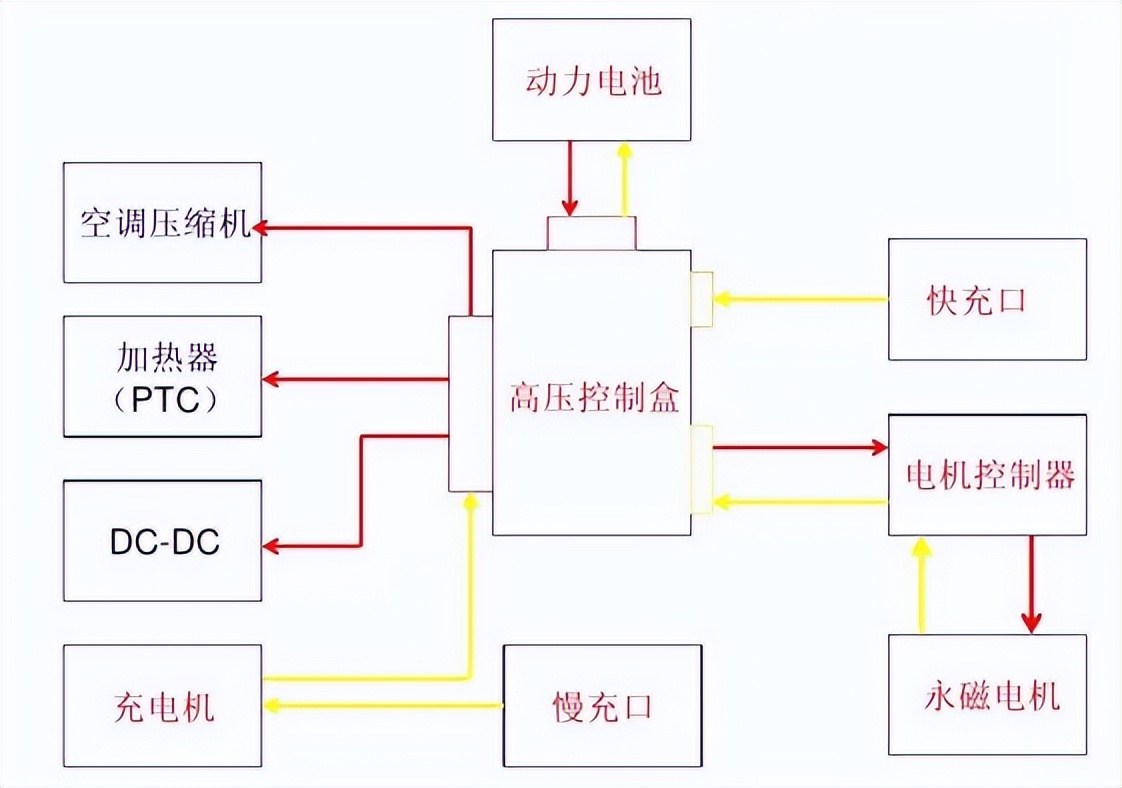

一、直流快充线束分布

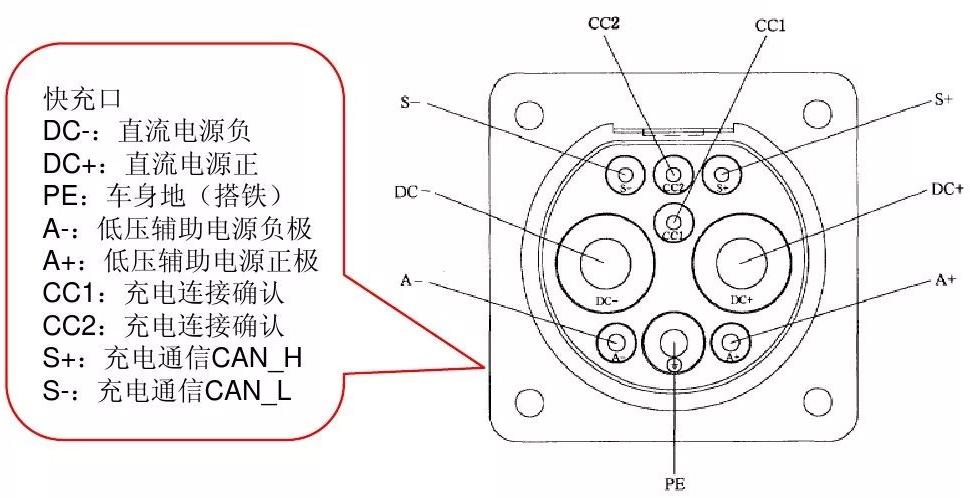

直流快充口

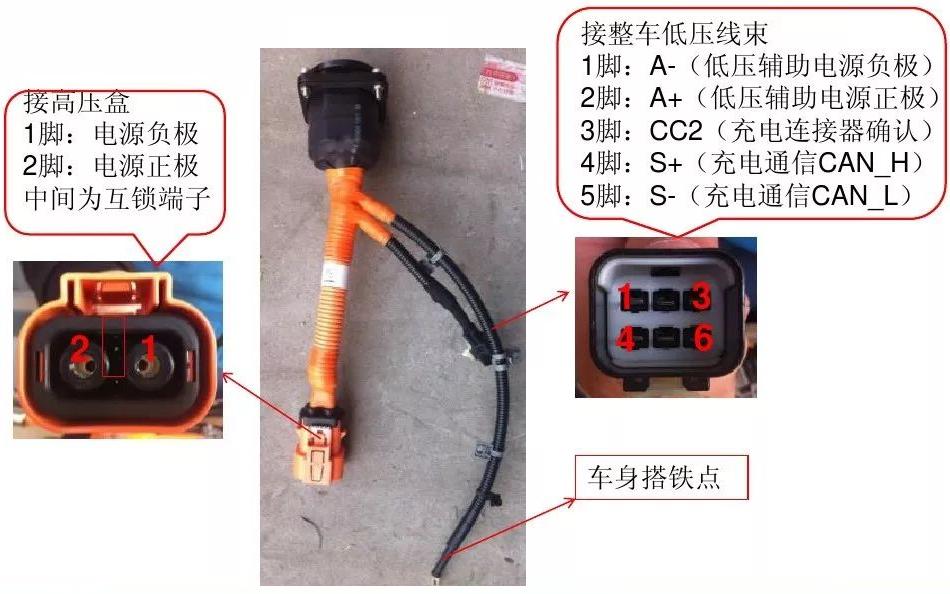

二、直流充电线束端子
车身端
接口端
三、线路及工作原理

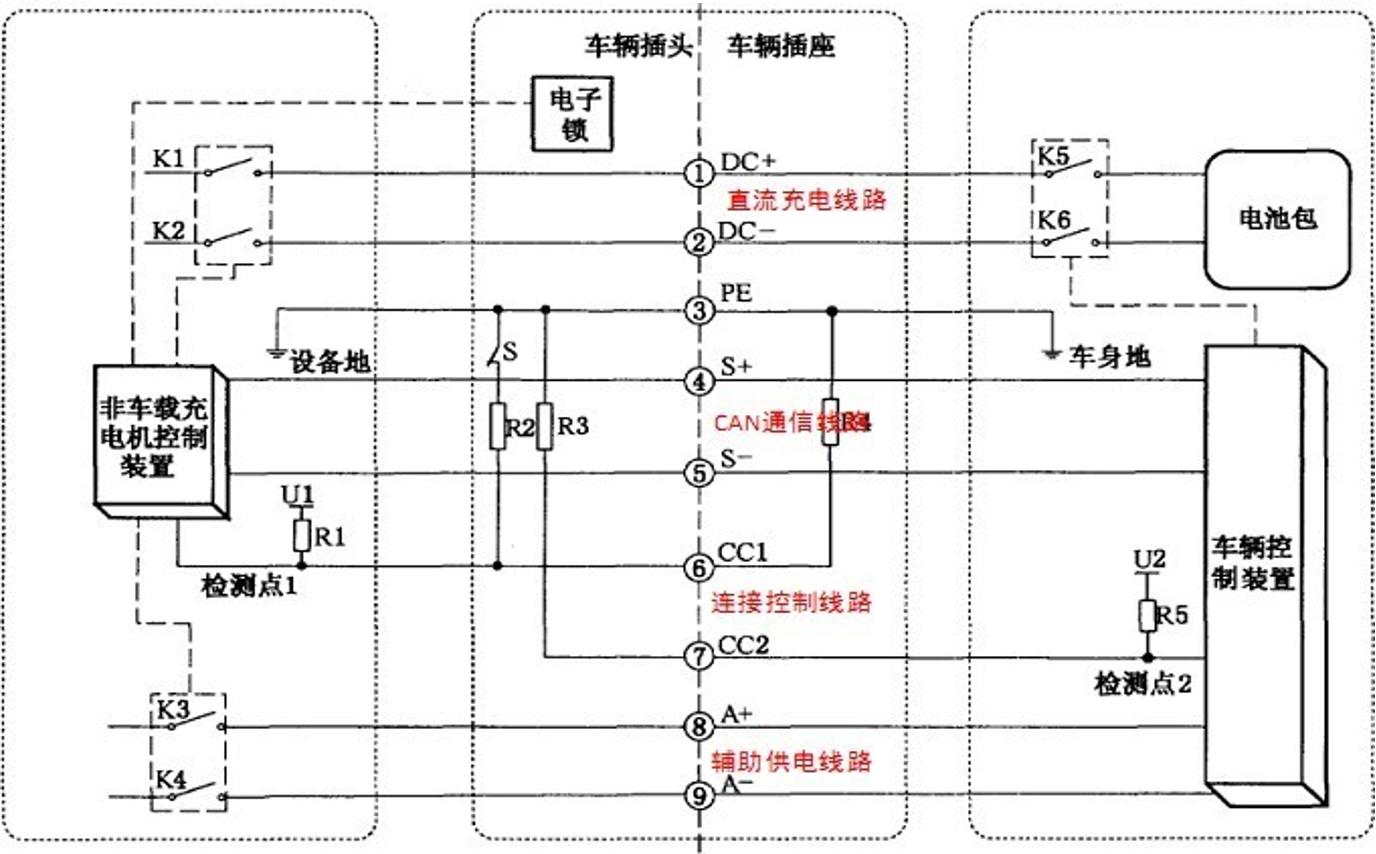

充电线路
注释1 ：K1、K2是充电桩高压正负继电器；K3、K4是充电桩的低压唤醒正负极继电器，可以输入低压电给VCU唤醒VCU；K5、K6是电池包高压正负极继电器。
注释2： 检测点1是 充电桩检测 快充插头与车辆连接状态的识别信号；检测点2是VCU检测快充插头与车辆连接状态的识别信号；
工作过程： 当检测点1和检测点2检测电压符合要求之后，就认为充电桩与车辆连接可靠了，这时K3、K4就会吸合，充电装输出 12V 的低压唤醒信号，给VCU，唤醒VCU。 两者 进行身份辨认，握手成功之后，VCU会报送充电电池的需求；充电桩会报送充电能力。两者进行匹配之后，动力电池的BMS会控制动力电池K5、K6继电器吸合一次，充电桩会控制K1、K2吸合一次，检测各自绝缘 「漏电检测」 ，无漏电后K1K2K5K6继续吸合，正式进入了 充电阶段 。
VCU发出充电请求和充电报文状态，充电桩反馈充电机的状态和报文，当充电桩和车辆之间判定充电结束后，就会断开K1、K2和K5、K6，充电停止，K3、K4也随即断开，充电结束。
四、充电接口主要参数

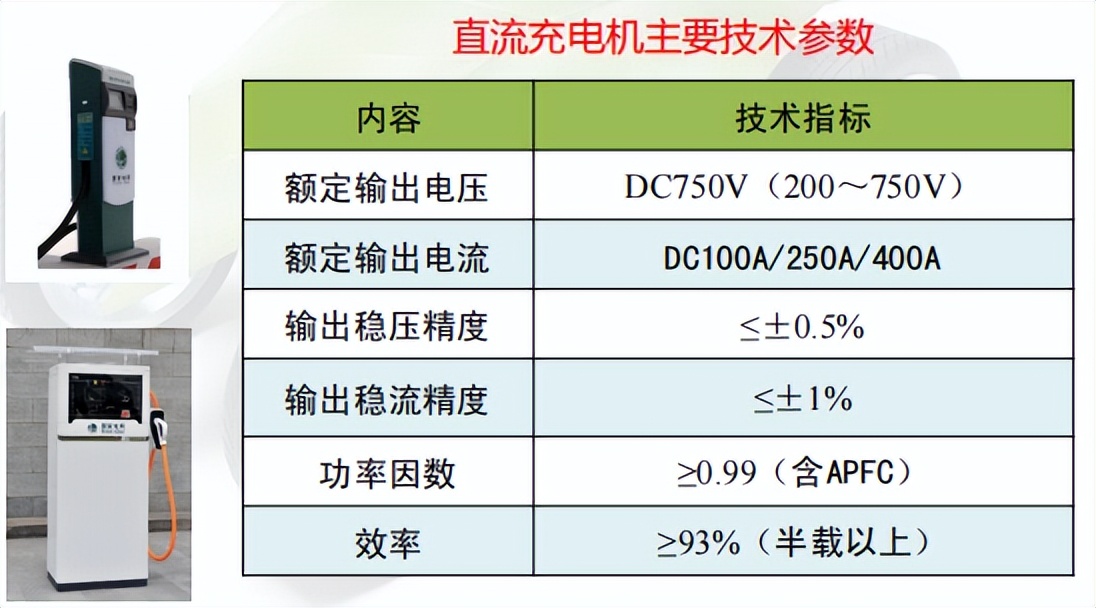

主要参数

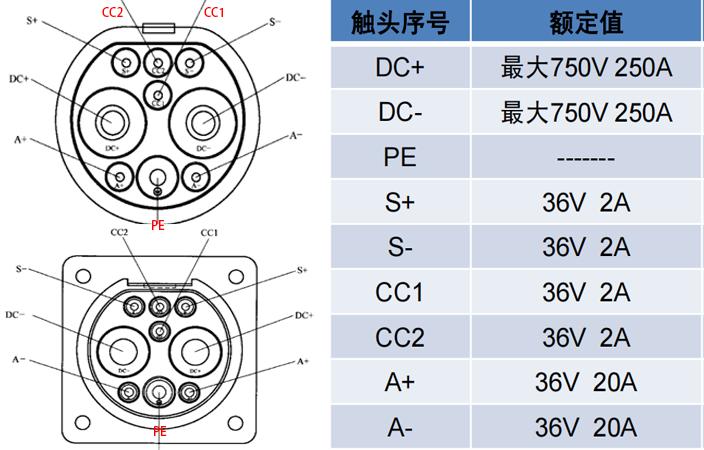

工信部标准

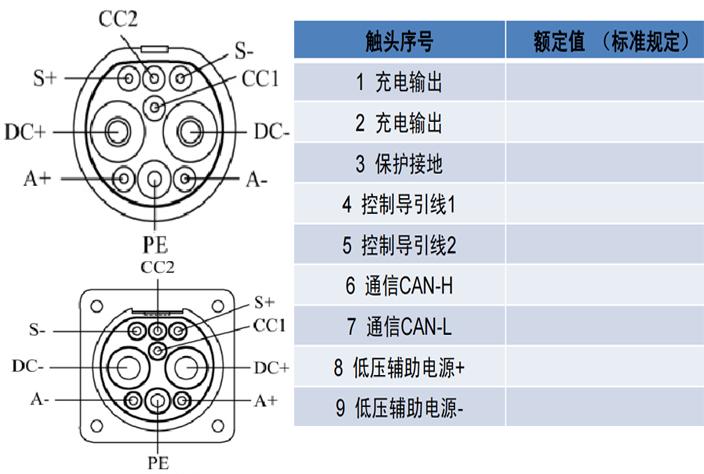

国网标准

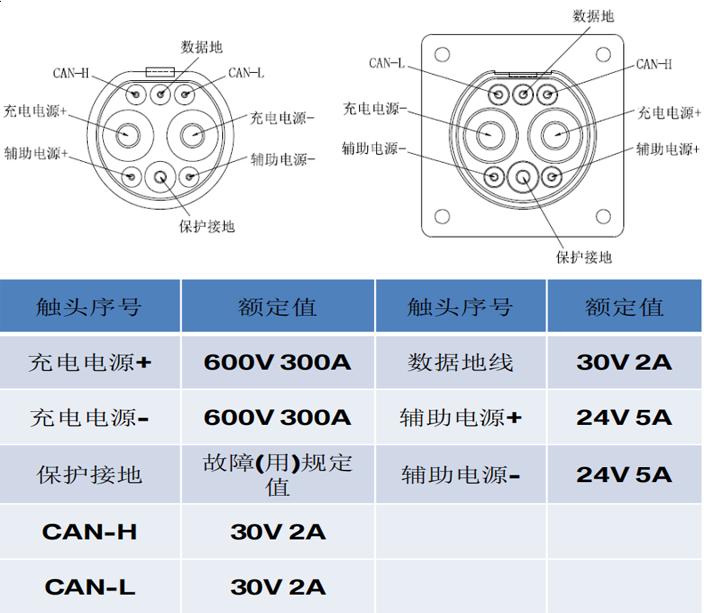

南网标准
