织巢鸟

施工图智慧设计系统使用教程

苏州织巢信息科技有限公司

模型统计——水电点位

数量统计

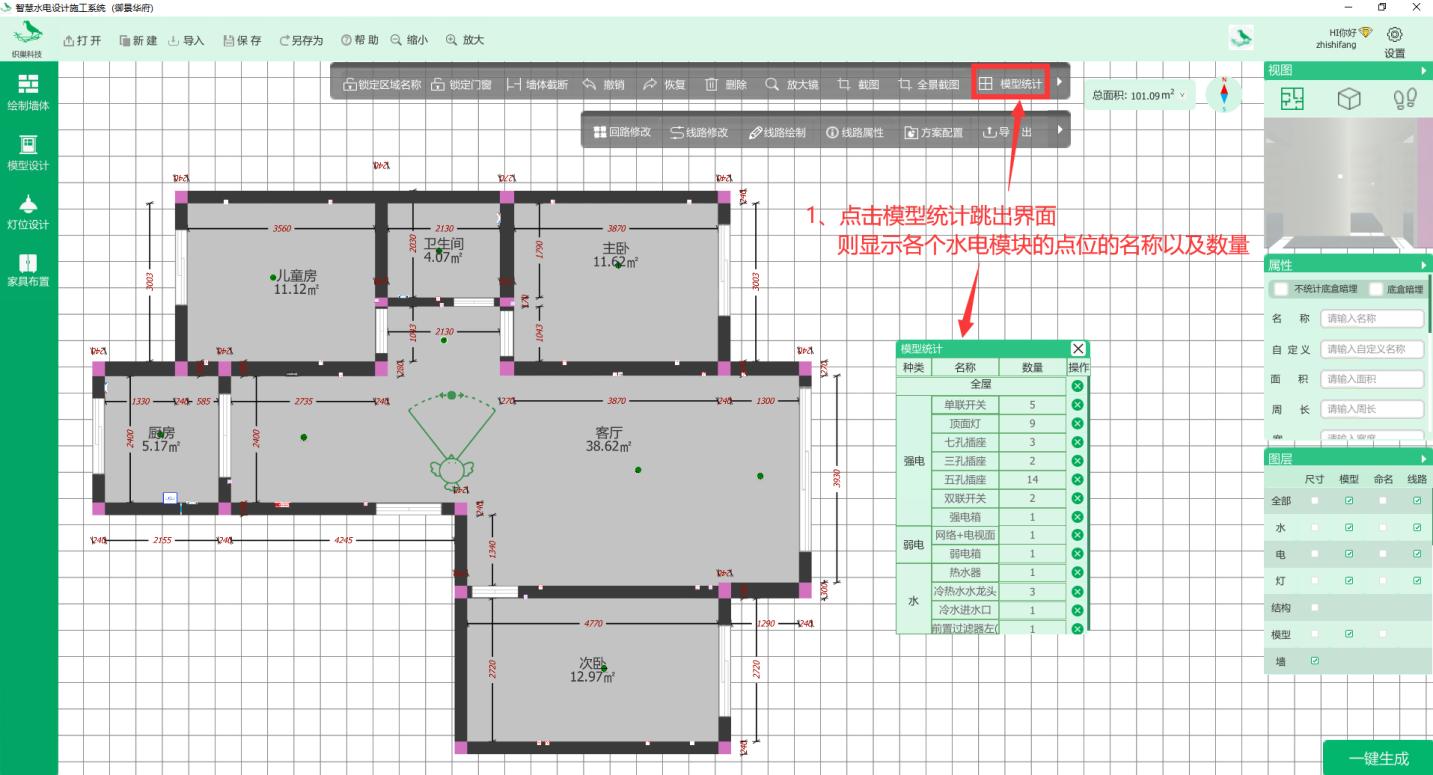

· 点击模型统计跳出界面则显示各个水电模块的点位的名称以及数量

删除模型

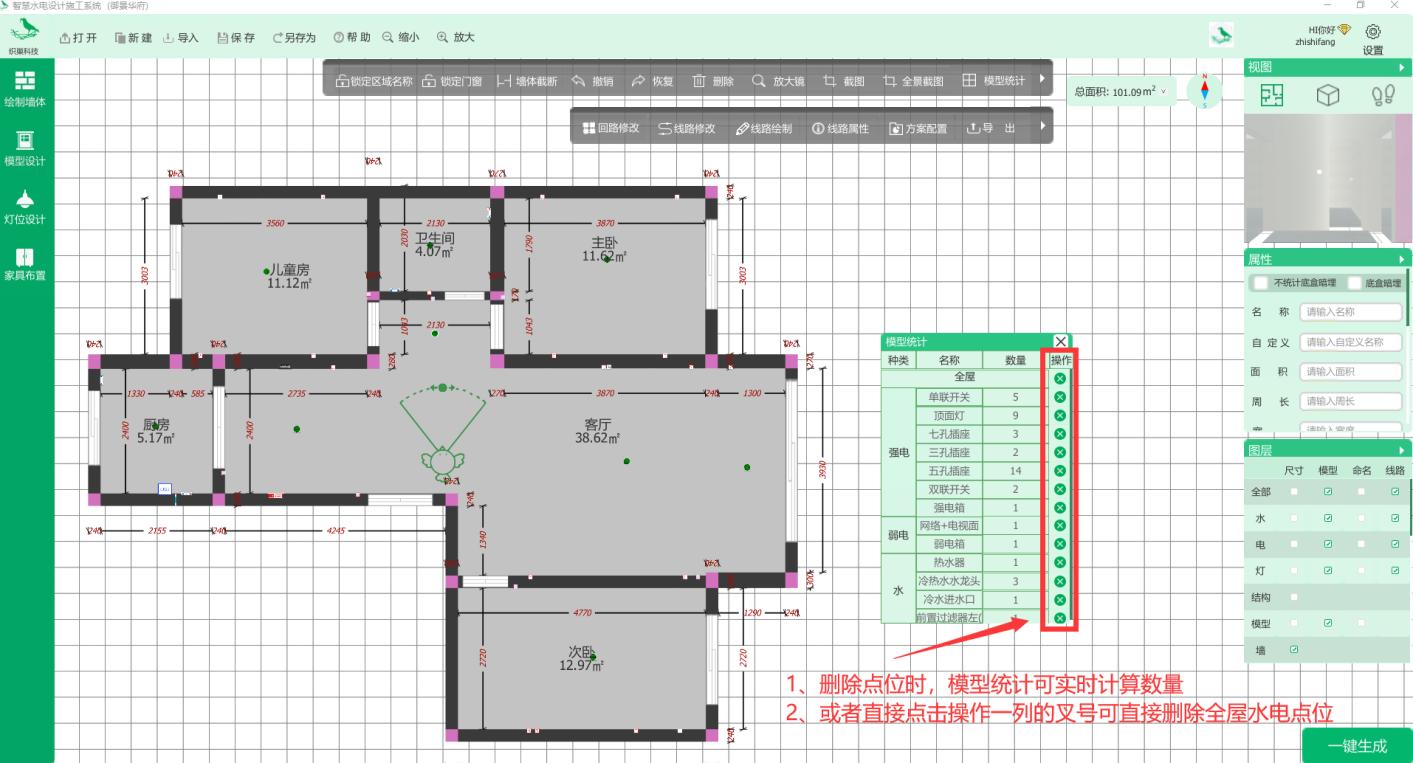

· 删除点位时,模型统计可实时计算数量或者直接点击操作一列的×号可直接删除全屋水电点位

灯开关设计

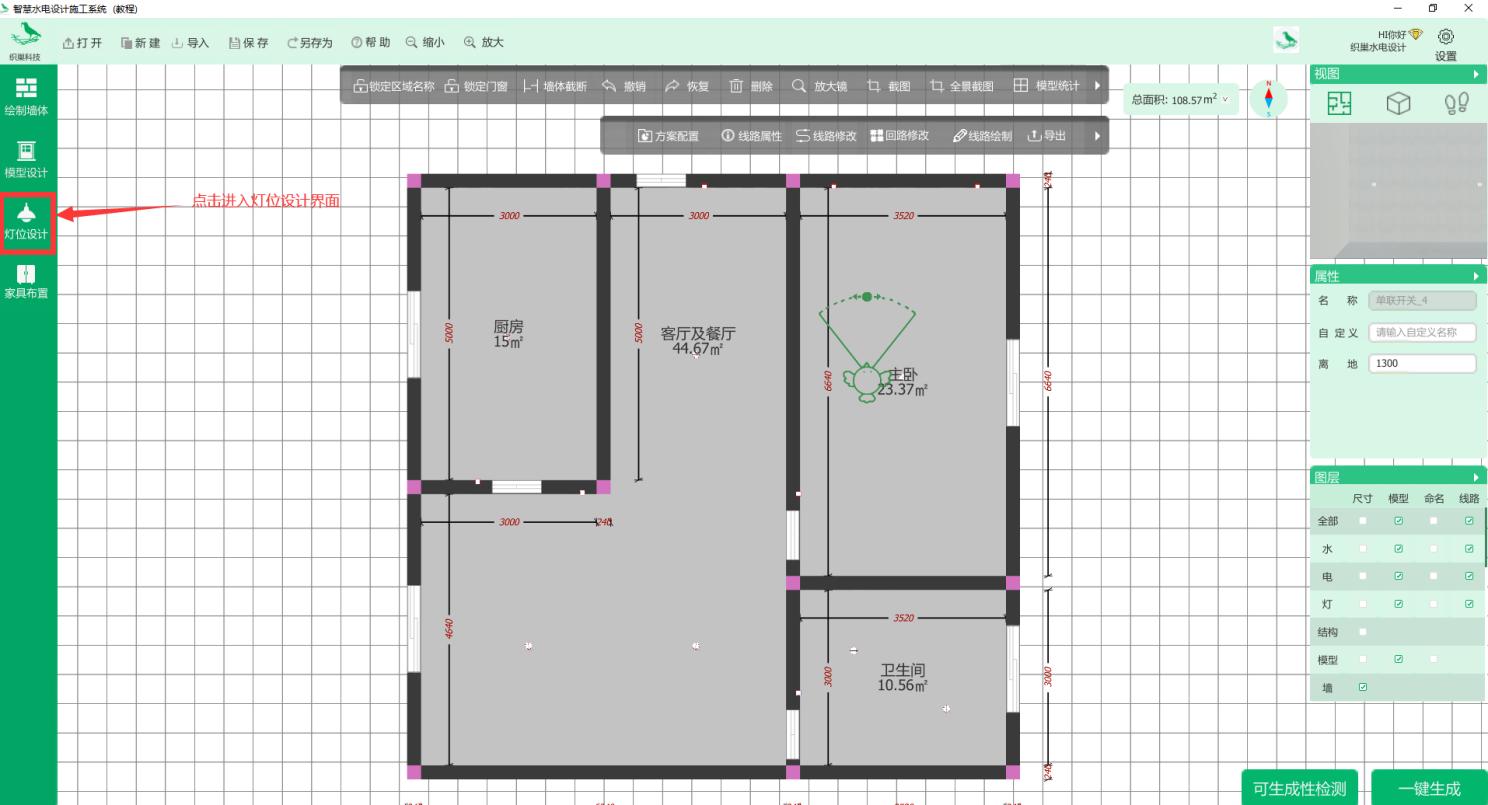

· 放置好开关和灯组后点击左侧灯位设计进行关联——以单联单控、三联双控、单联三控为例

单联单控

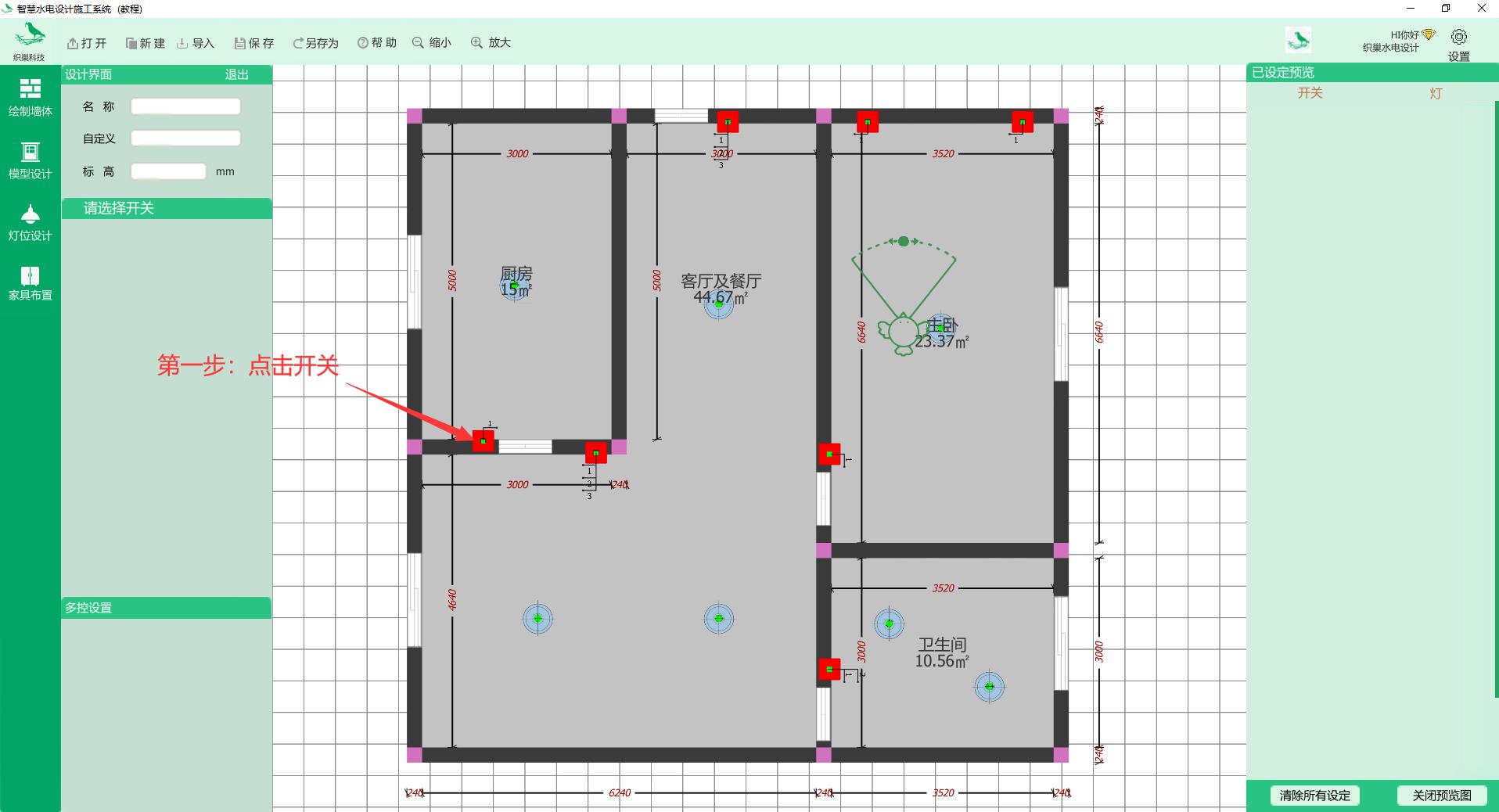

· 第一步：点击开关

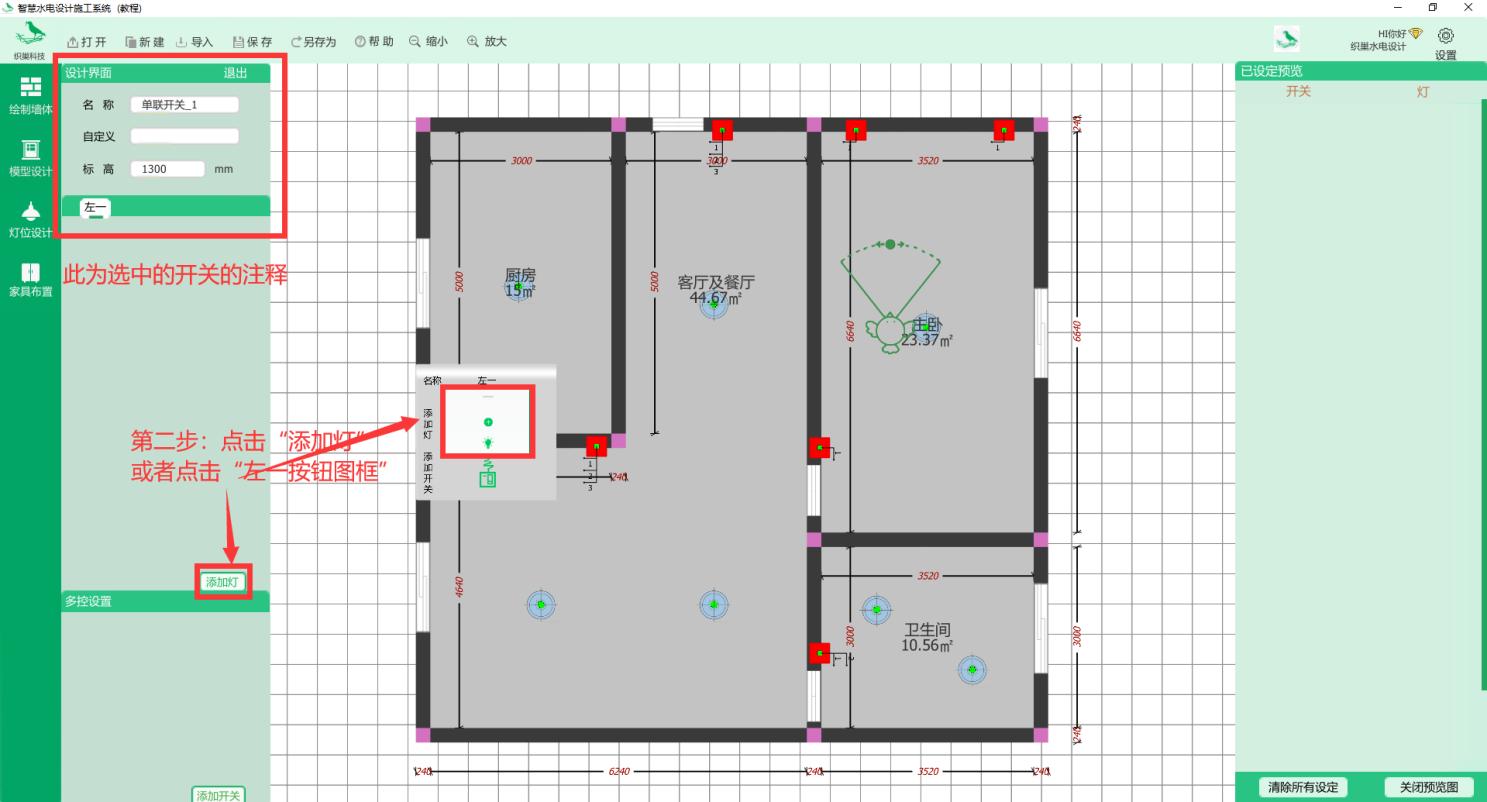

· 第二步:点击"添加灯"或者点击"左按钮图框

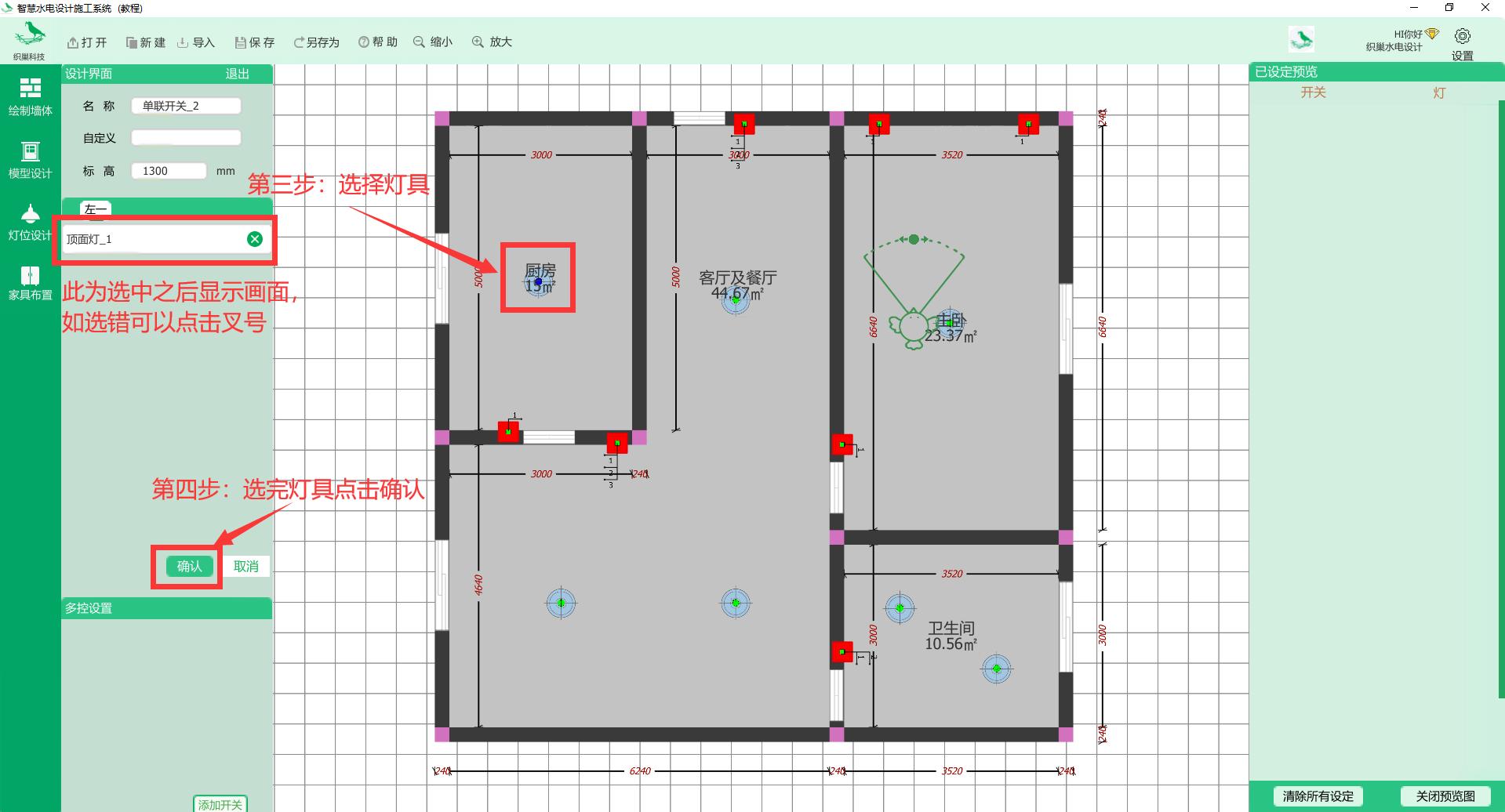

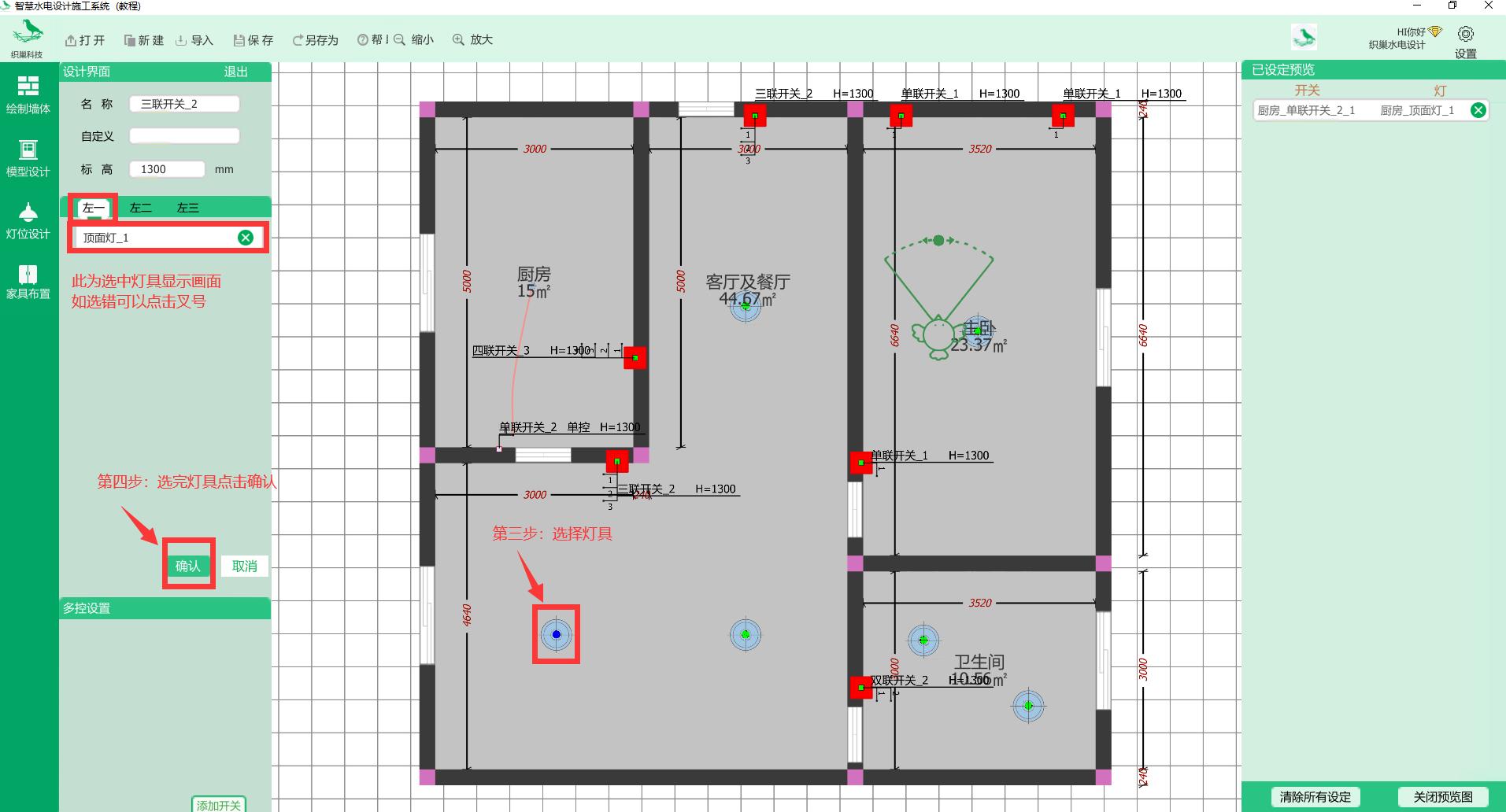

· 第三步:选择灯具

· 第四步:选完灯具点击确认

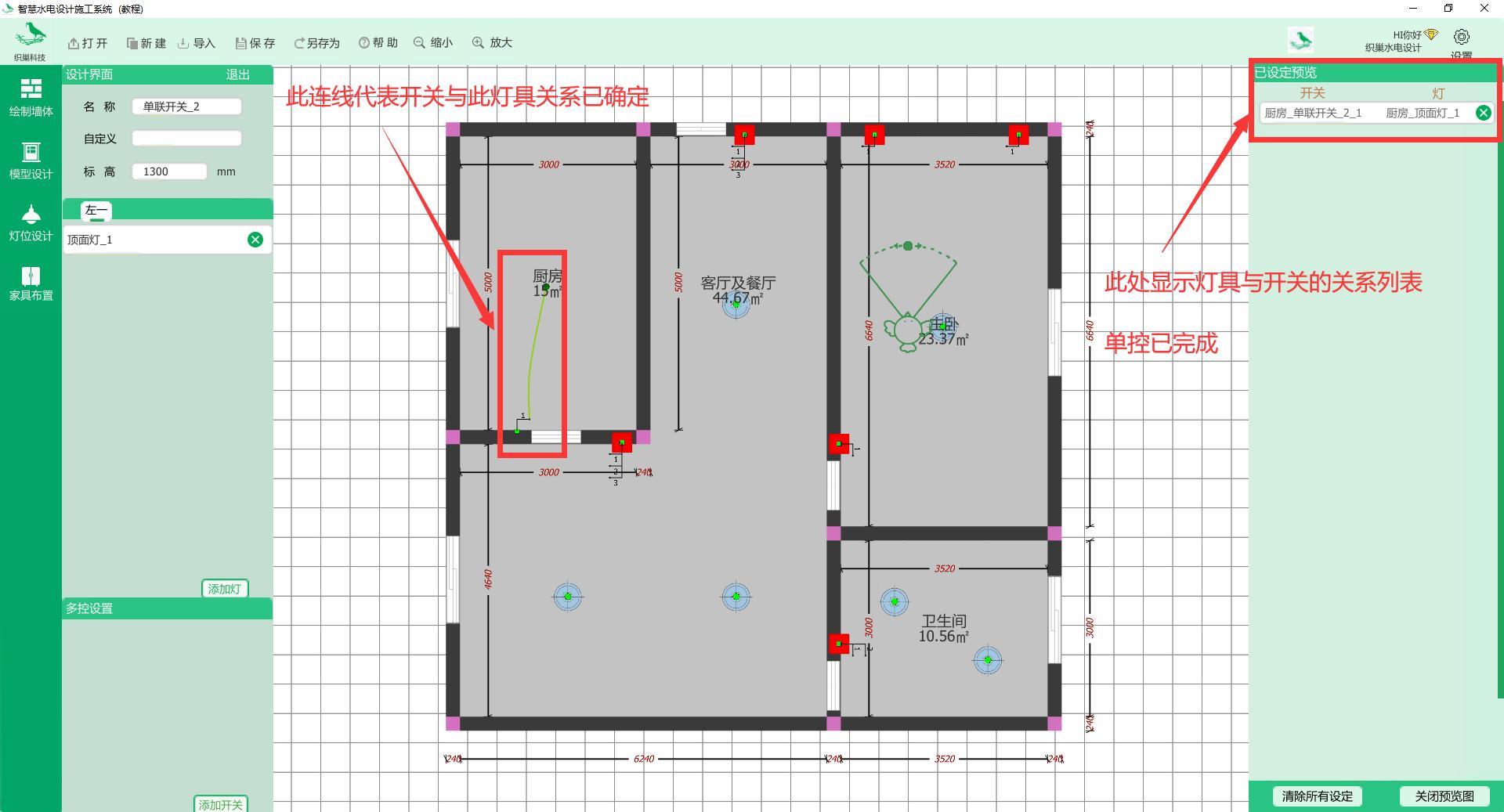

· 单联单控已完成

三联双控

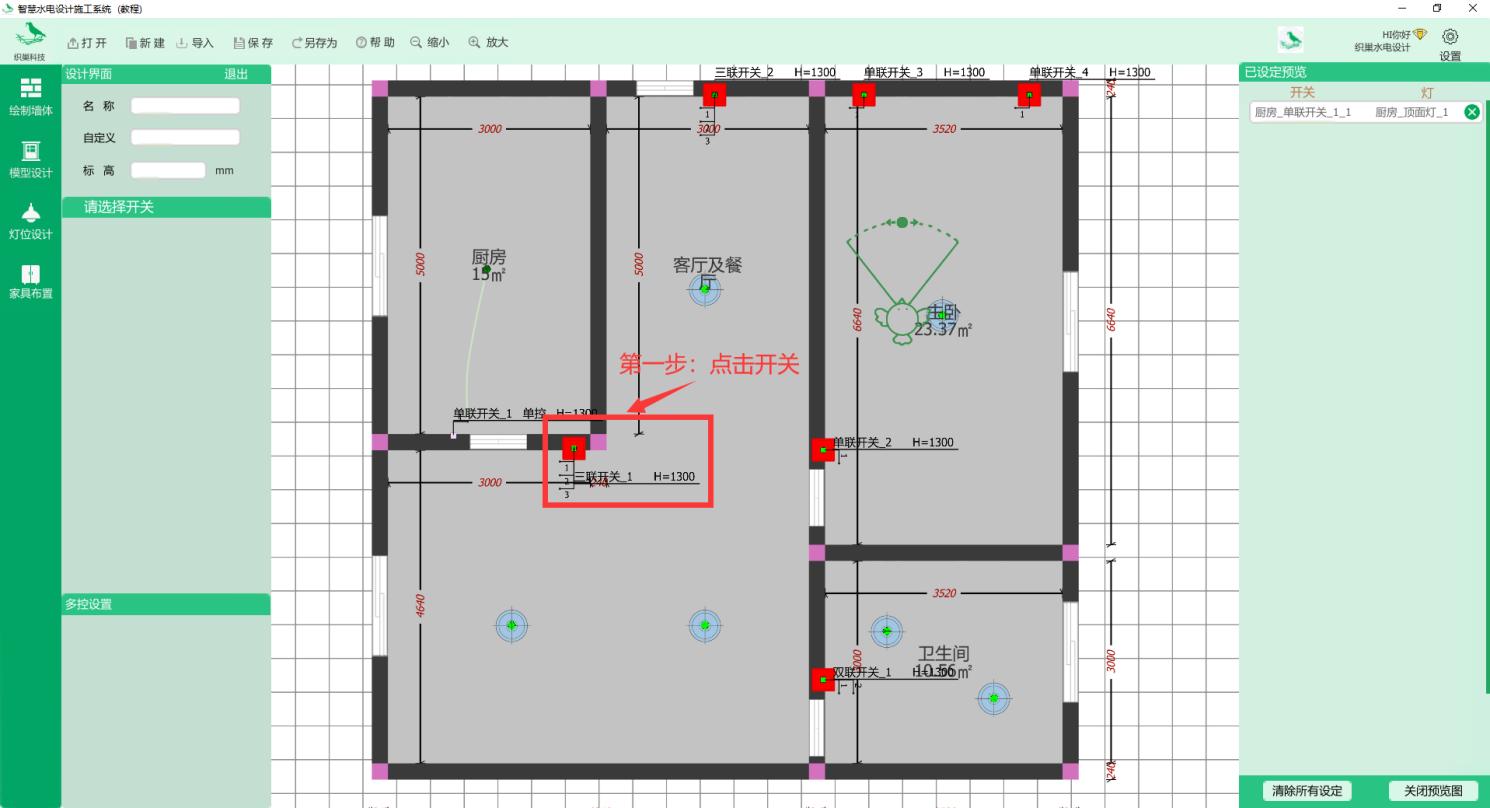

· 第一步：点击开关

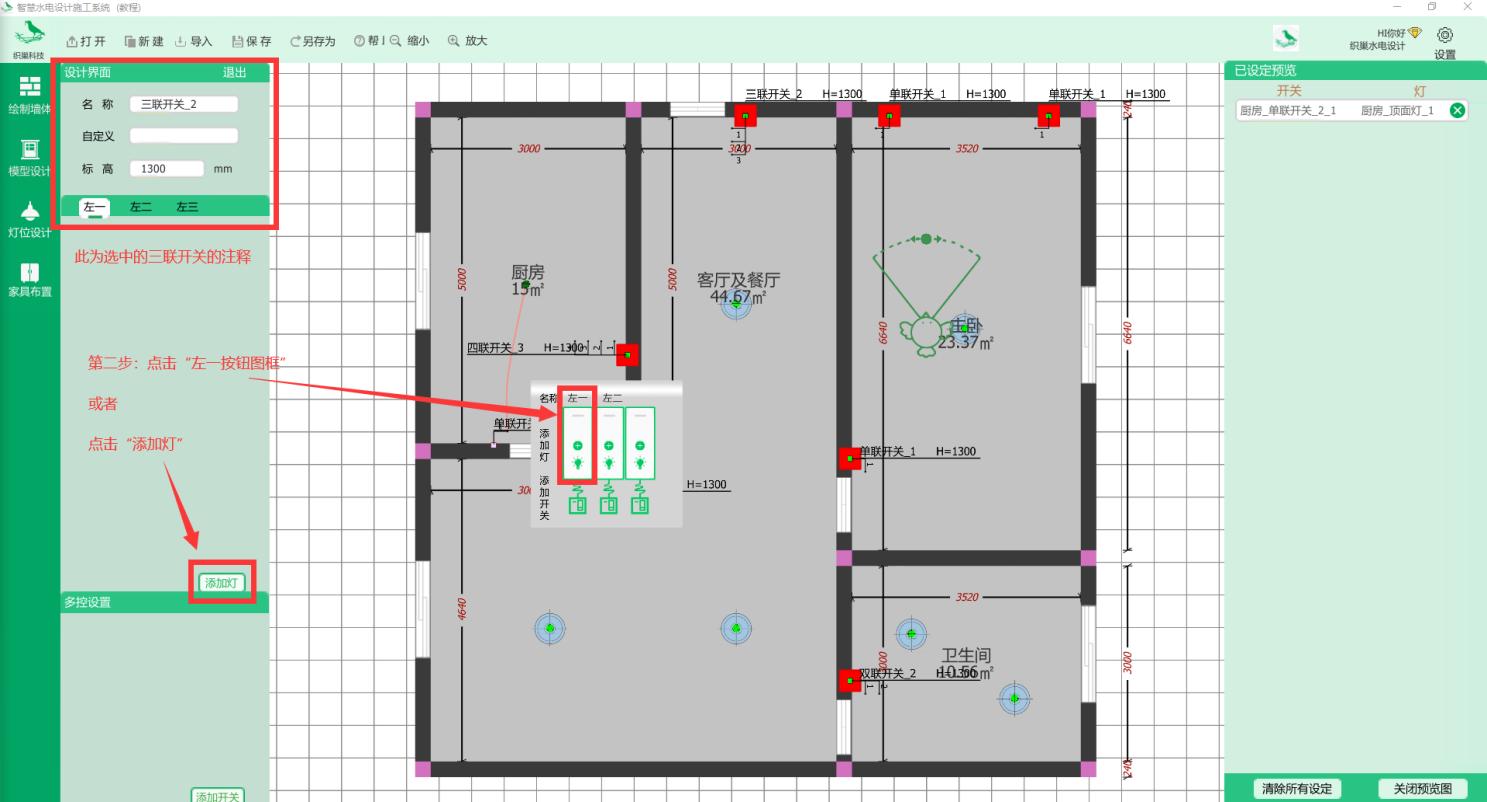

· 第二步:点击"左一按钮图框"或者点击"添加灯"

· 第三步:选择灯具

· 第四步:选完灯具点击确认

· 双控已完成第一步

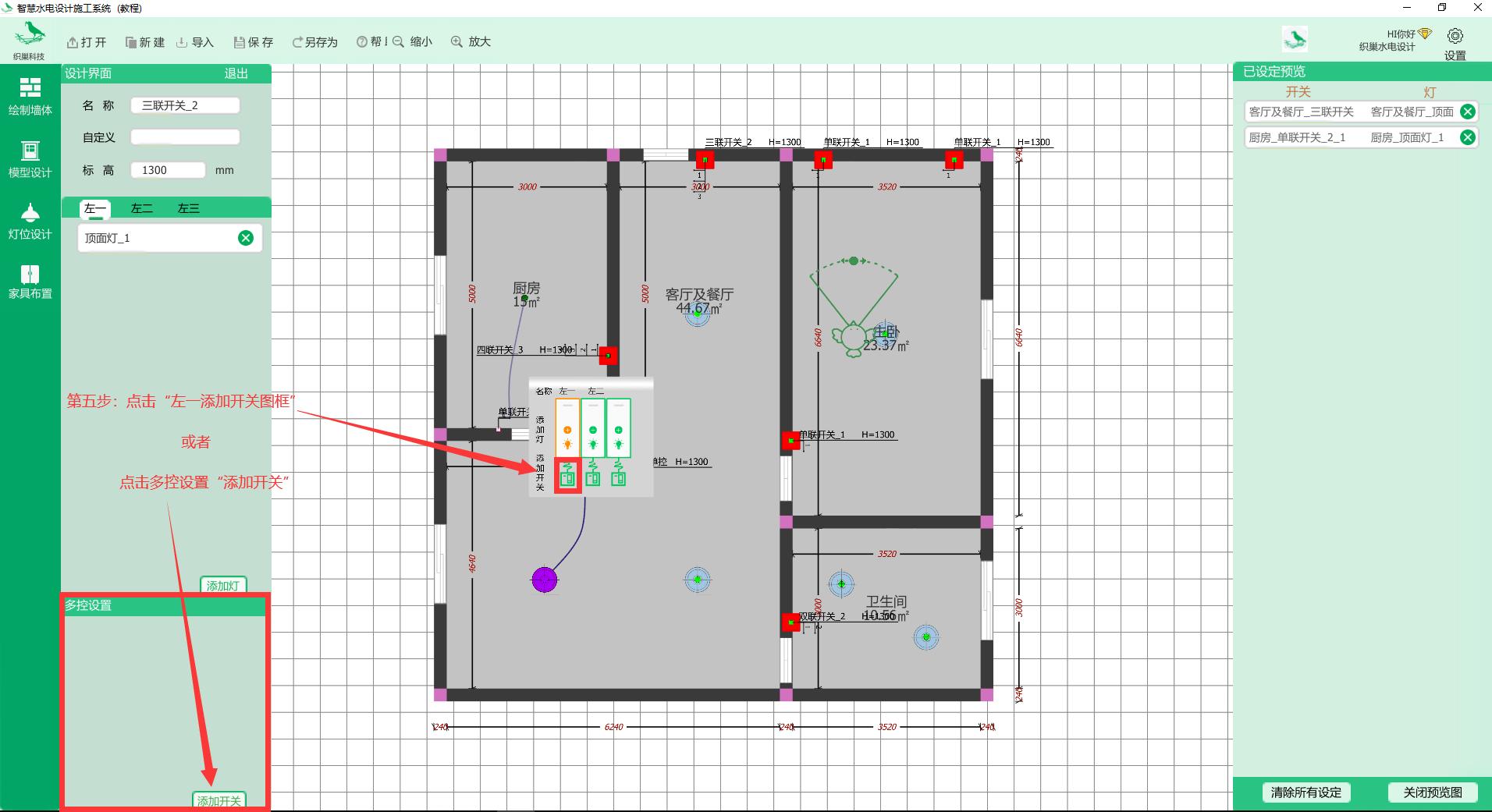

· 第五步:点击"左添加开关图框，或者点击多控设置"添加开关"

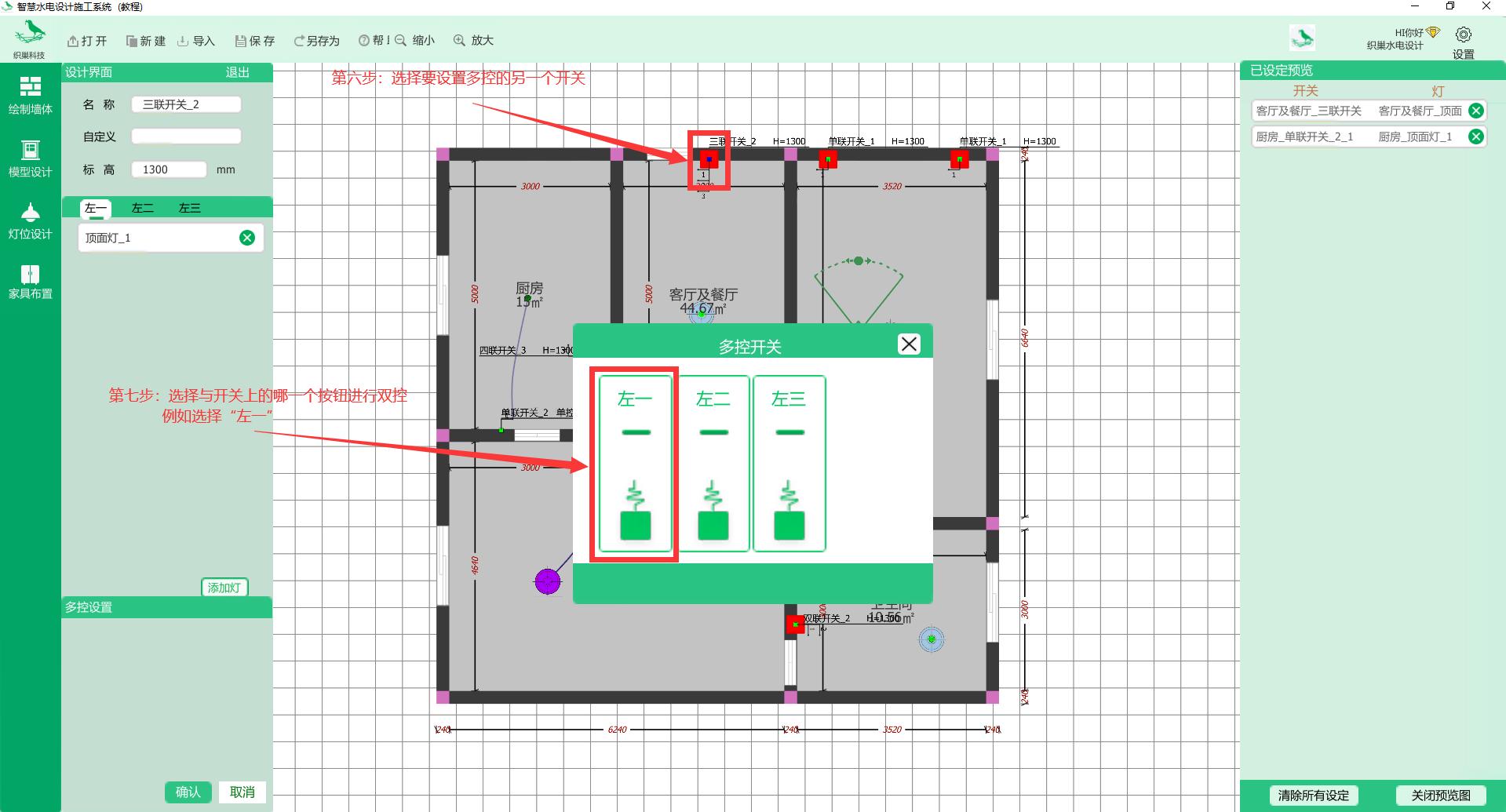

· 第六步:选择要设置多控的另一个开关

· 第七步:选择与开关上的哪一个按钮进行双控

· 例如选择"左一"

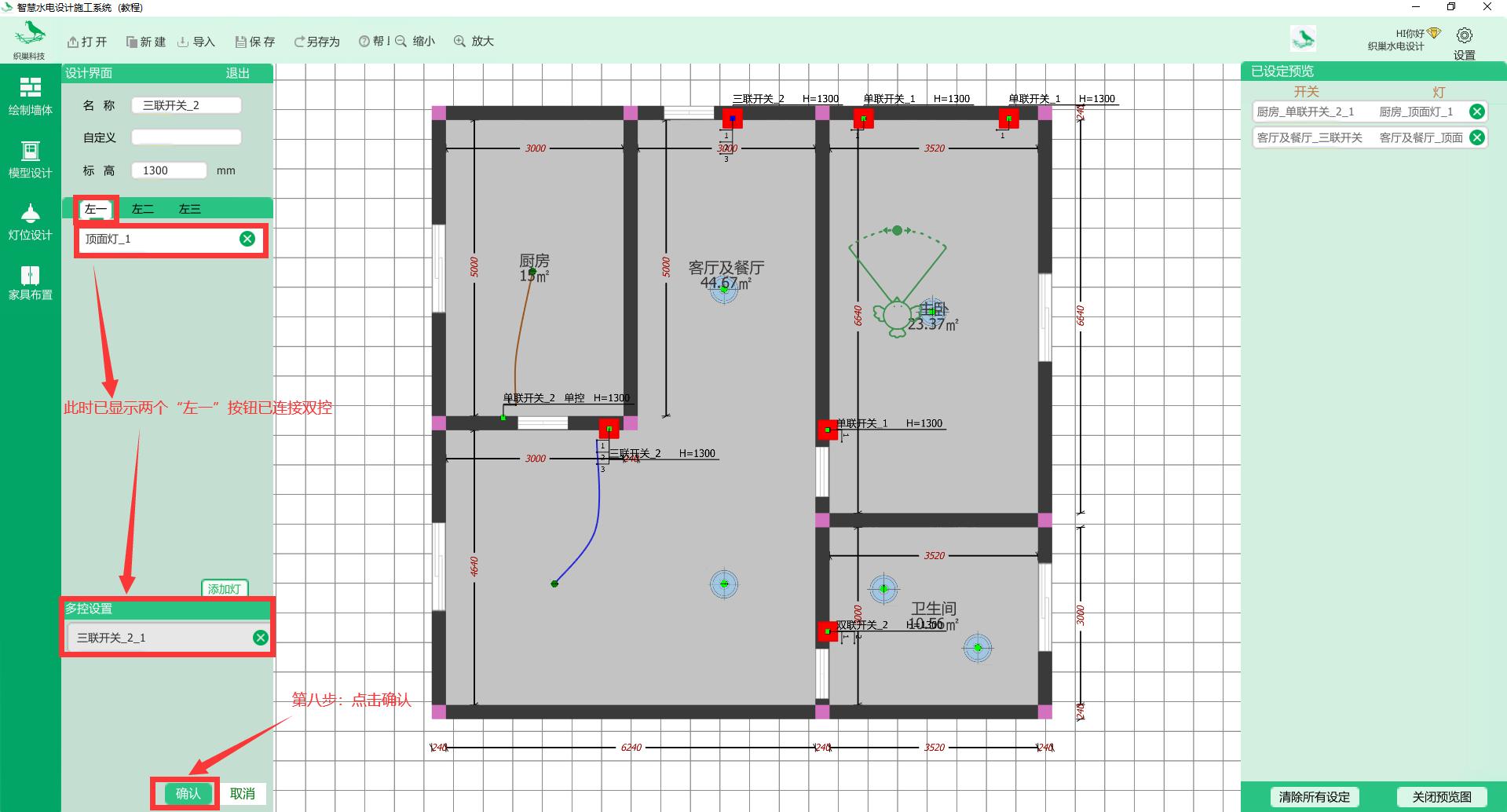

· 第八步:点击确认

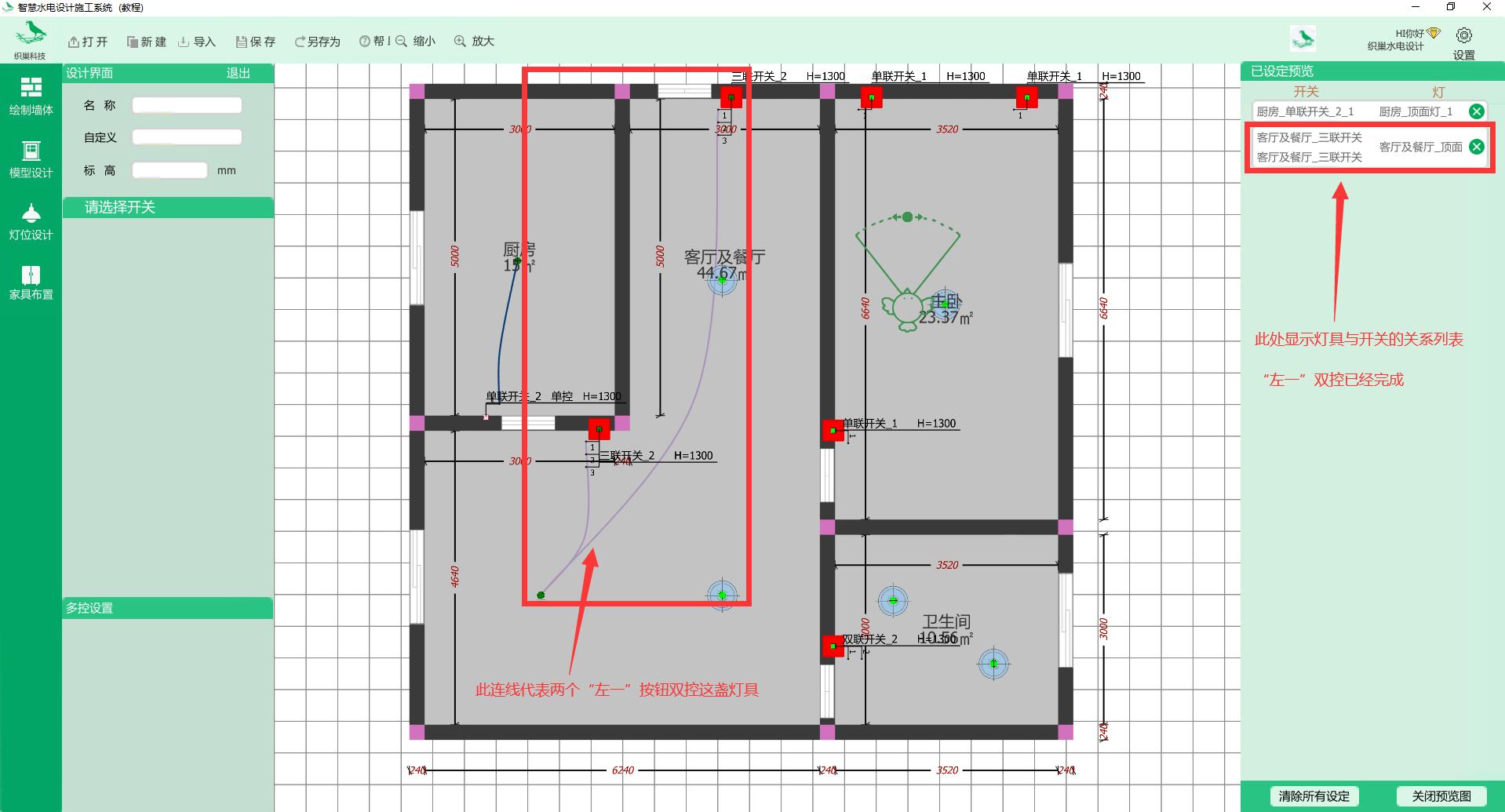

· 此时"左一"双控已经完成

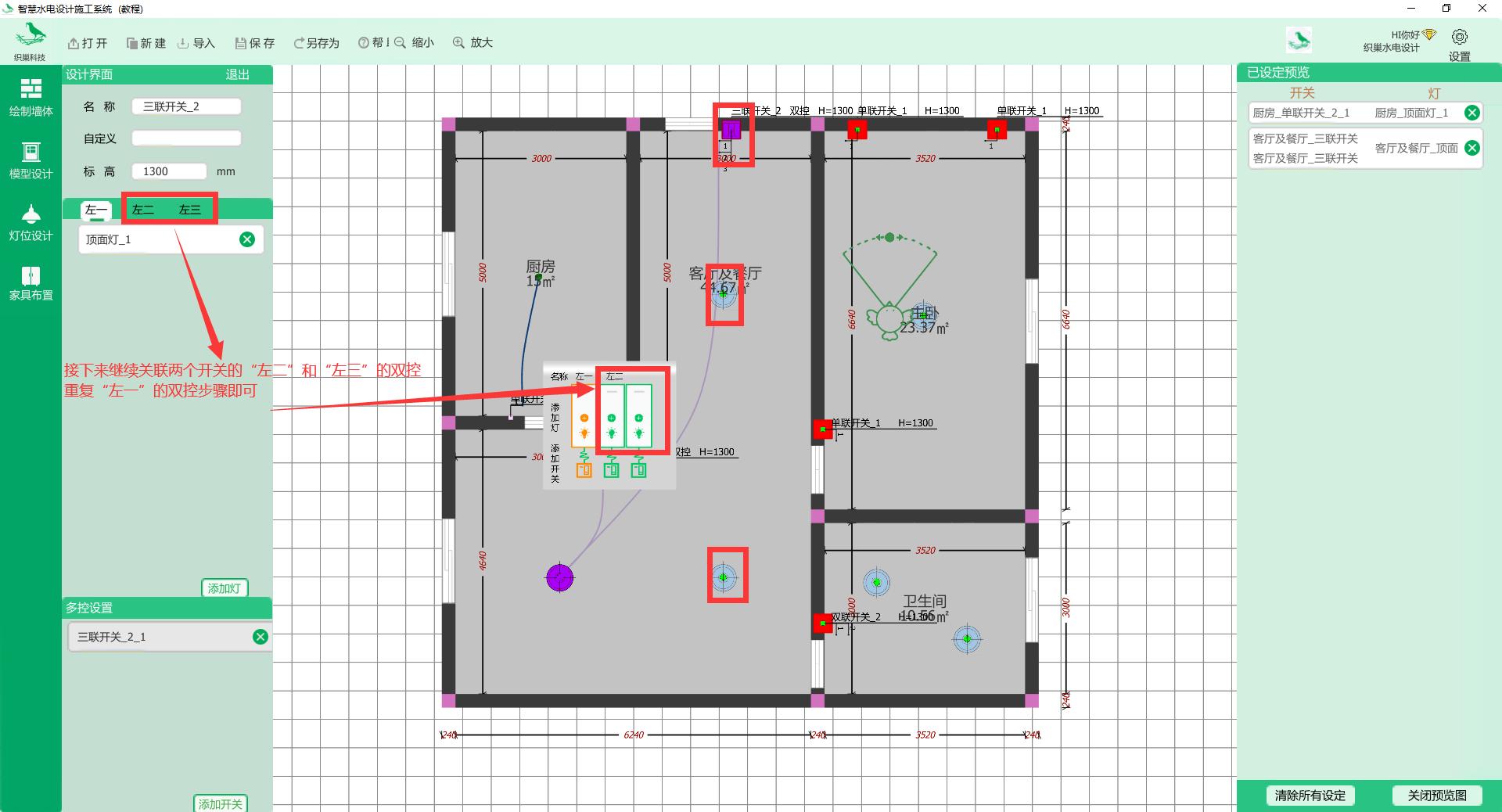

· 接下来继续关联两个开关的"左二"和"左三"的双控

· 重复"左一"的双控步骤即可

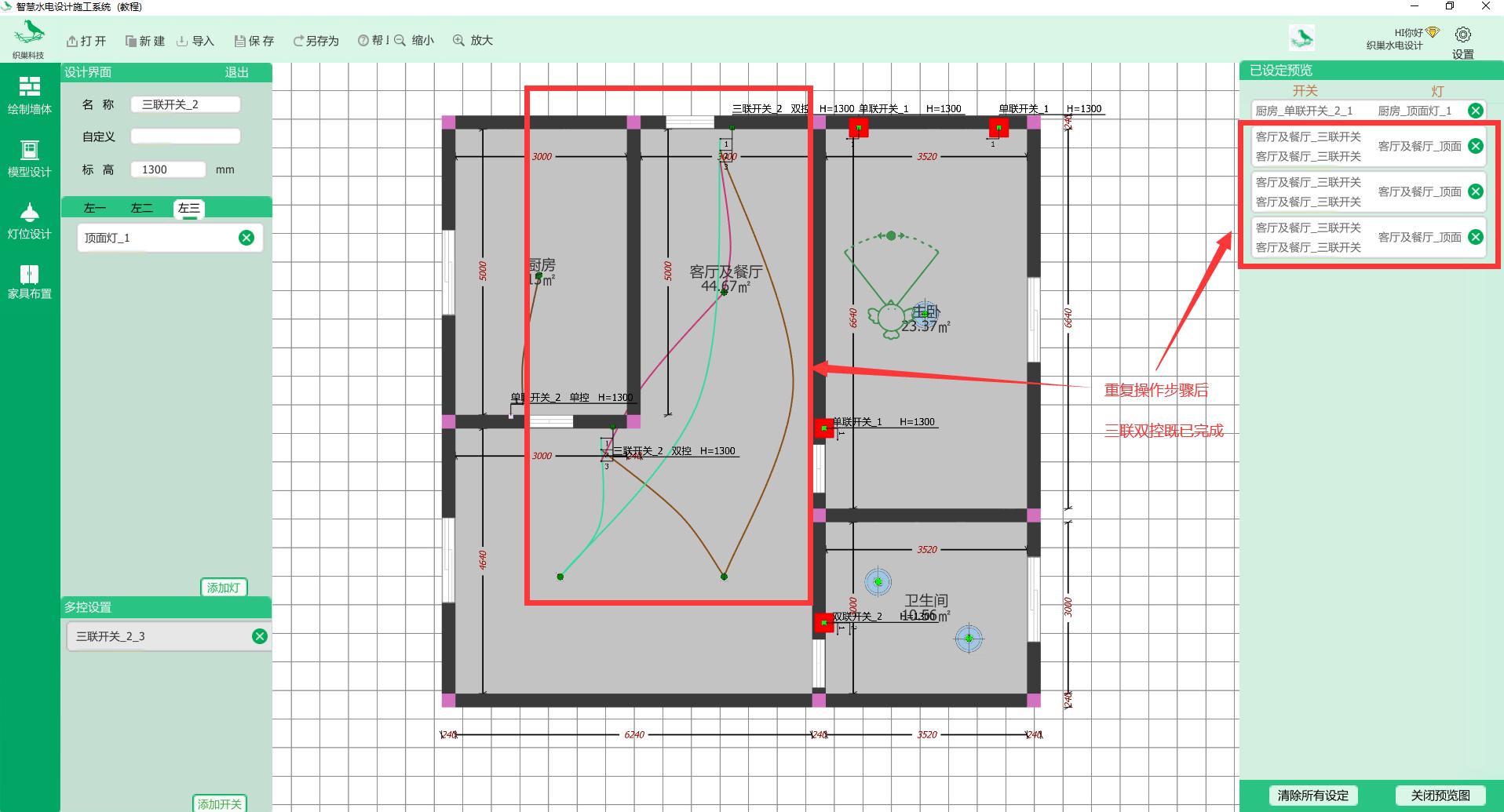

· 重复操作步骤后

· 三联双控既已完成

单联三控

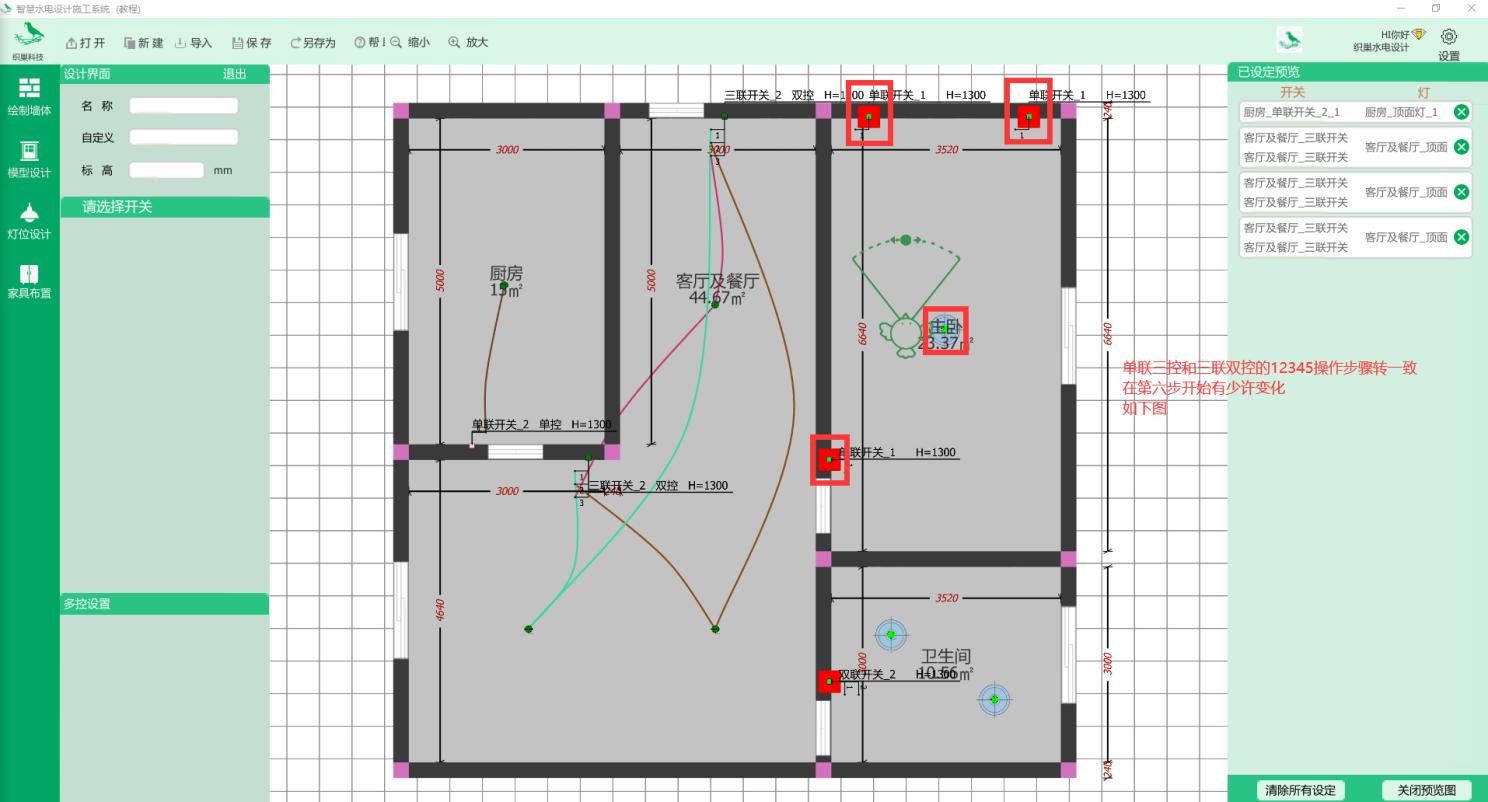

· 单联二控和三联双控的12345操作步骤一致

· 在第六步开始有少许变化

· 如下图

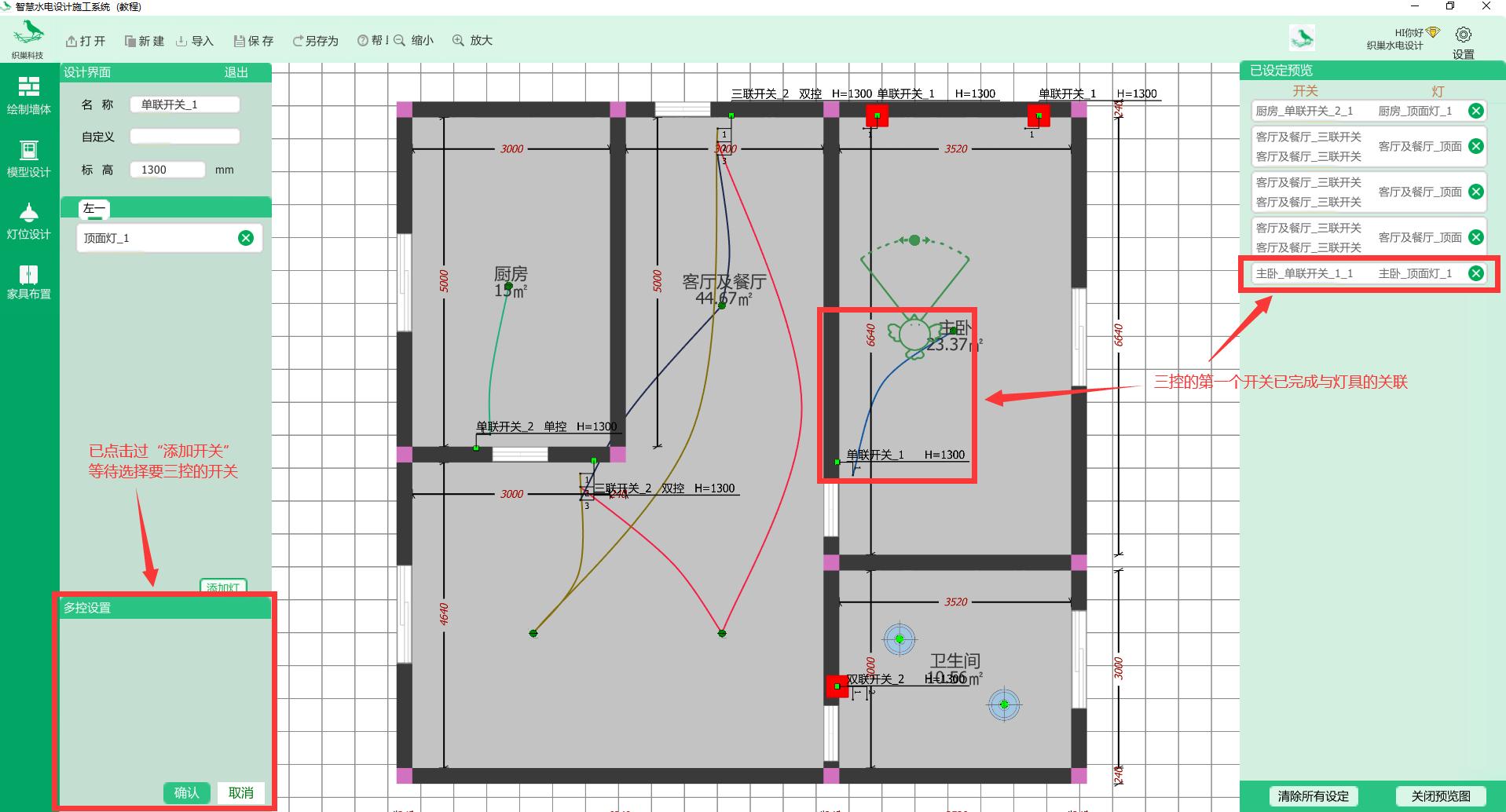

· 三控的第一个开关已完成与灯具的关联

· 已点击过"添加开关"

· 等待选择要三控的开关

· 12345步骤省略

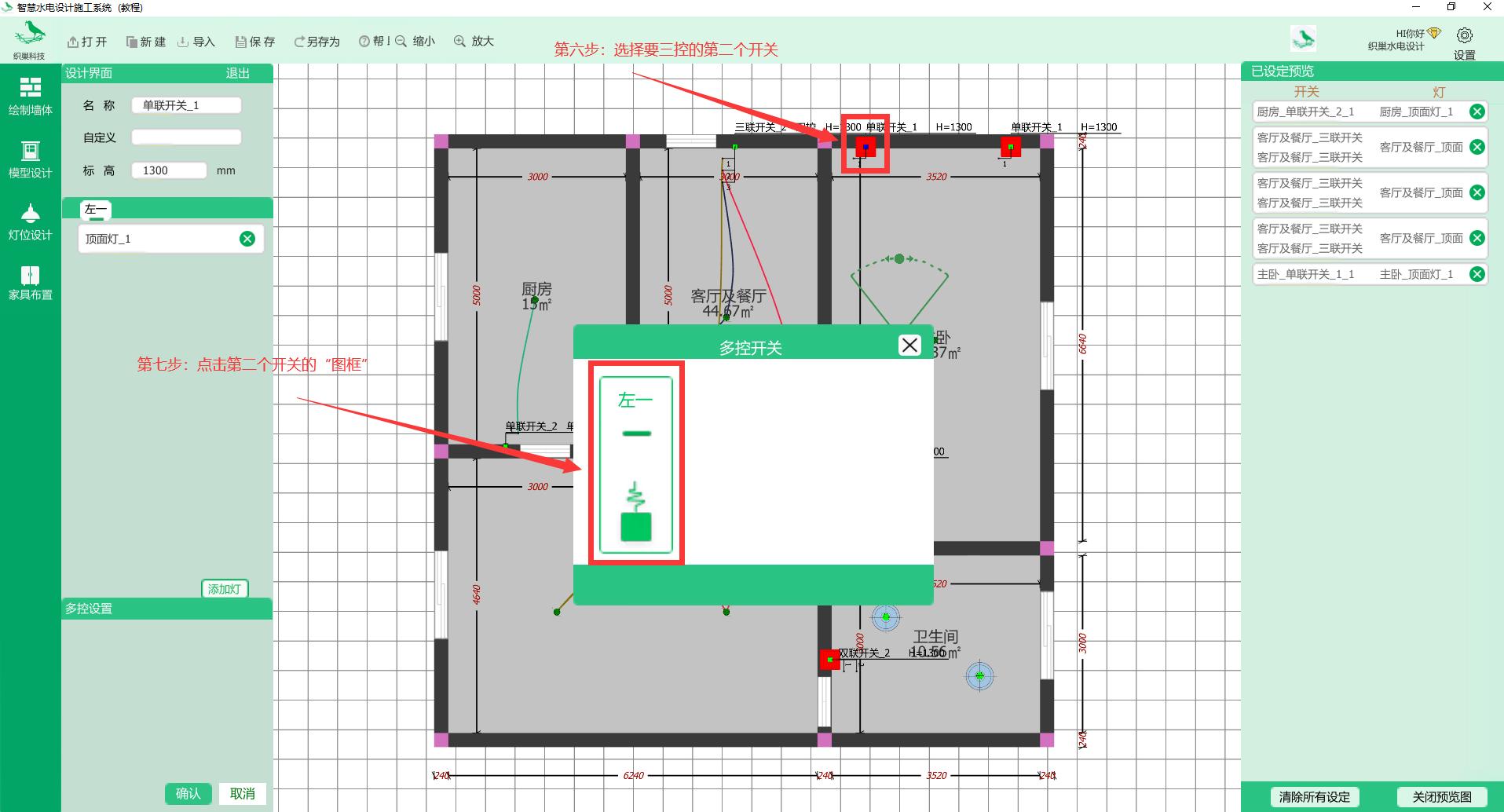

· 第六步:选择要二控的第二个开关

· 第七步:点击第二个开关的"图框"

· 第八步:选择要三控的第三个开关

· 第九步:点击第三个开关的"图框"

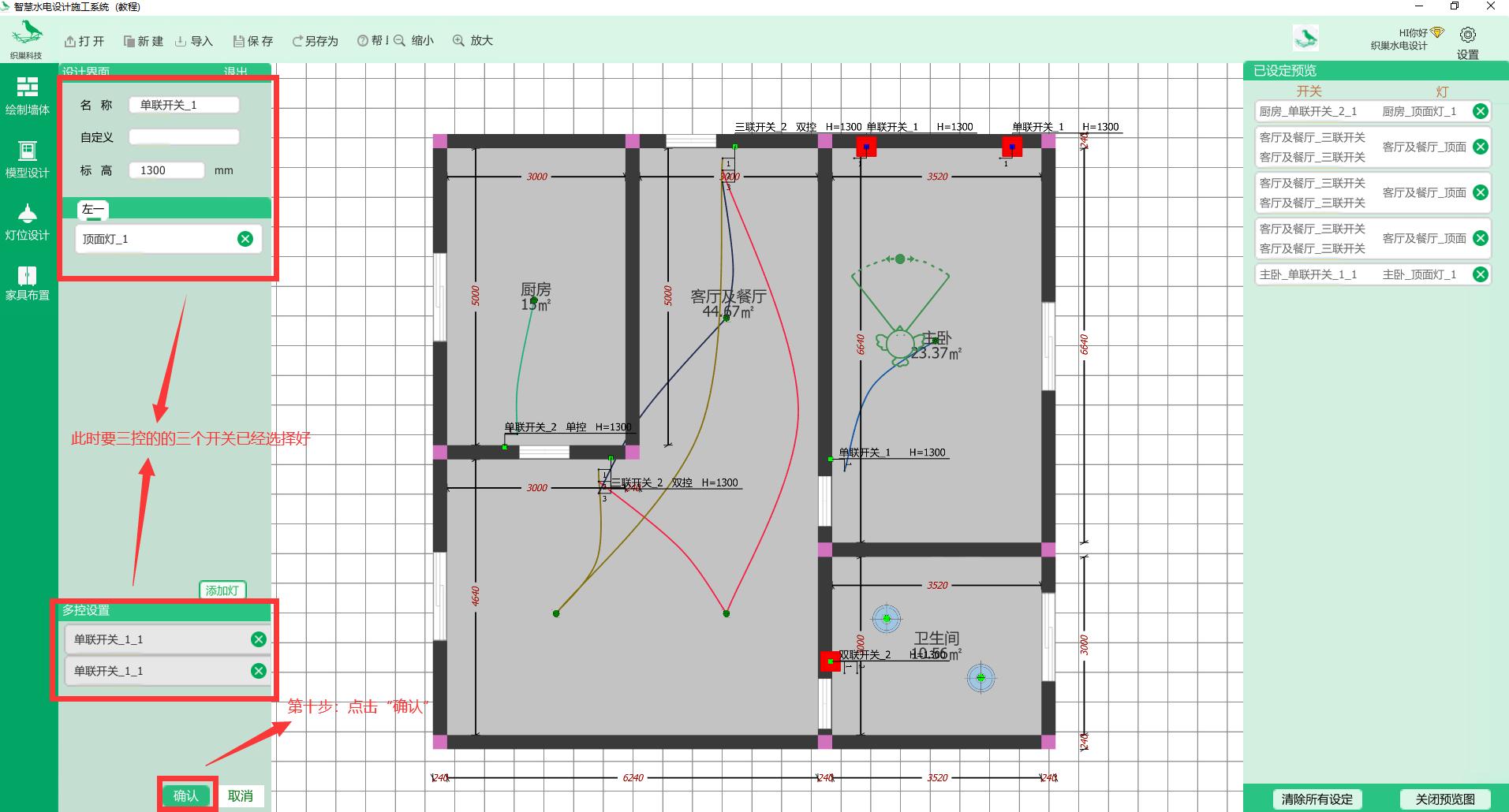

· 第十步：点击"确认"

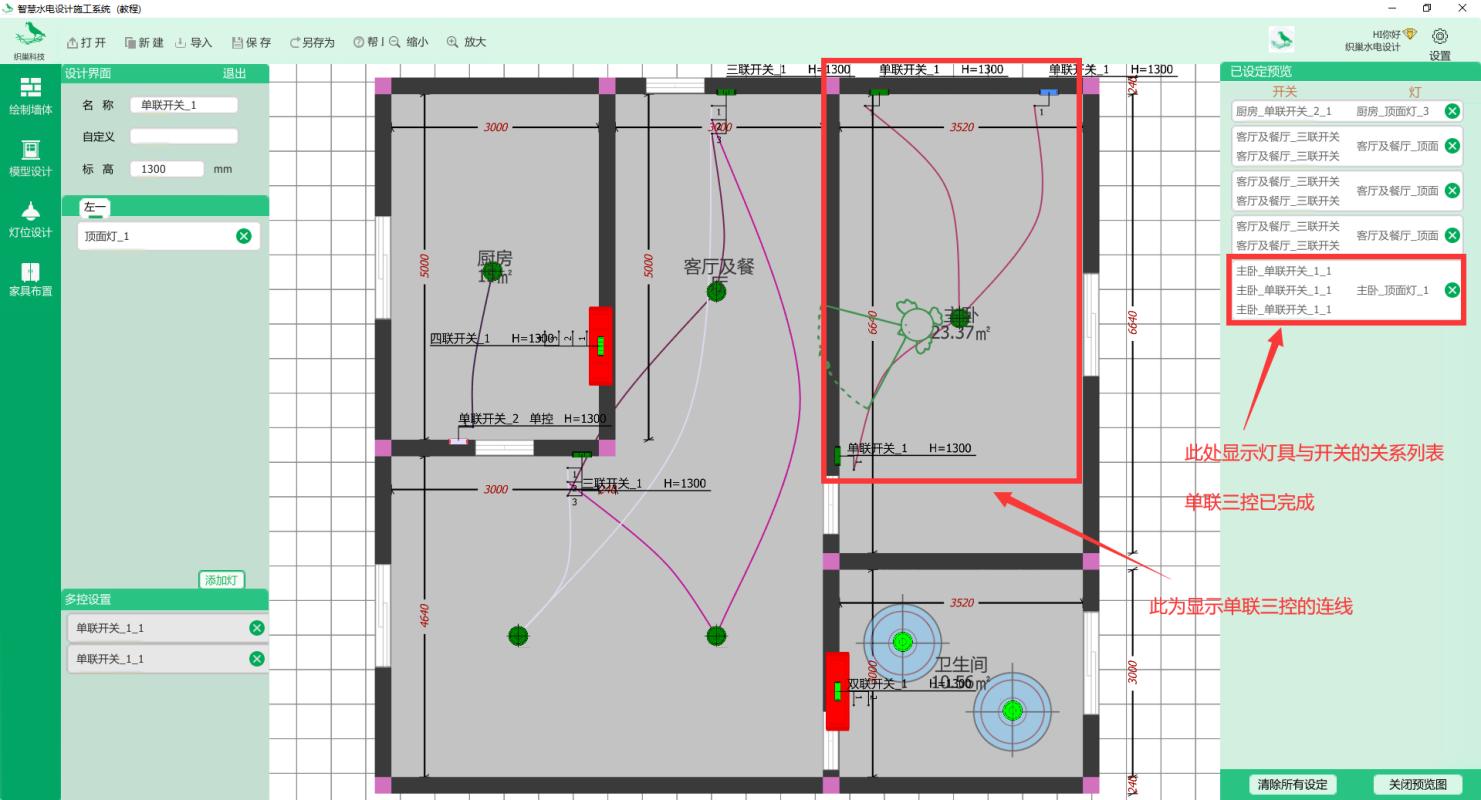

· 单联三控已完成
