戴尔存储MD3820f操作实践

服务器：戴尔730

系统：redhat6.8 （开始用的centos，发现不支持）

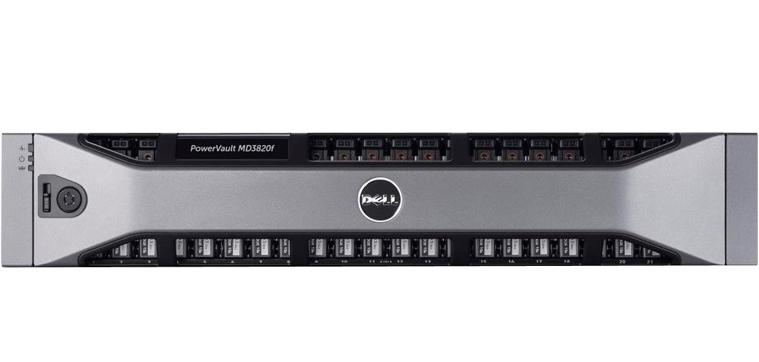

存储：MD38020f

架构： 服务器HBA卡-----存储HBA卡（直连）

很简单的一次实践，基于条件不足，没有涉及 光纤交换机，没有涉及多路径

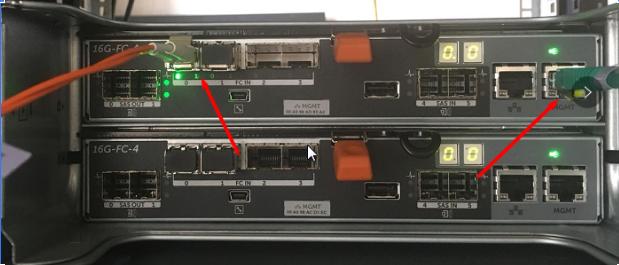

存储背板：

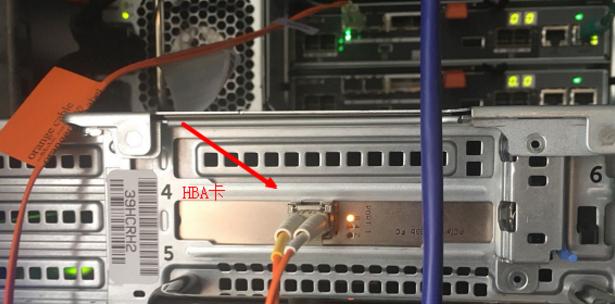

服务器HBA卡：

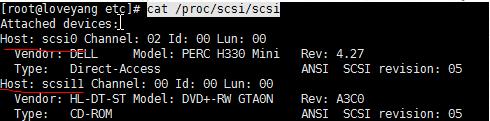

查看当前服务器scsi设备

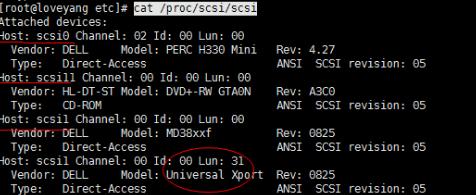

通过光纤线连接存储后再查看

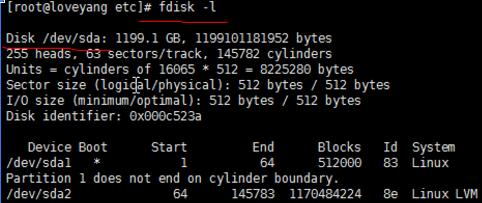

查看当前磁盘，只有一块盘

*载下**戴尔官方存储管理软件

http://downloads.dell.com/FOLDER04066625M/1/DELL_MDSS_Consolidated_RDVD_6_5_0_1.iso

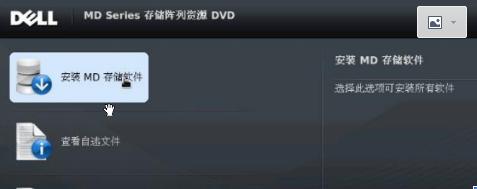

window安装方法 打开iso文件 找到 windows--mdsm--smia，选择完全安装即可

每个存储出厂时都有管理ip，戴尔MD3820f存储的管理ip是：192.168.129.101

用网线连接存储的MGMT网口，配置笔记本的ip与管理ip在统一网段即可

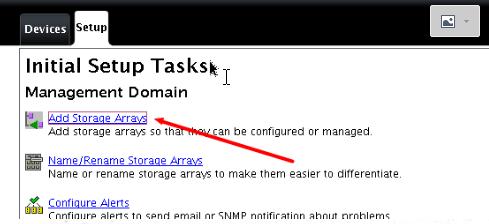

打开管理软件，添加存储

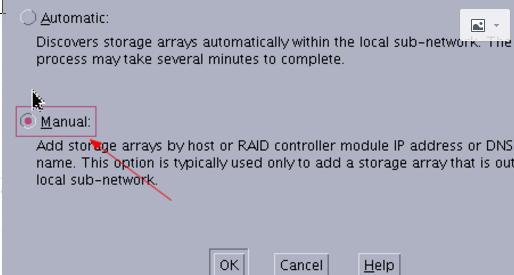

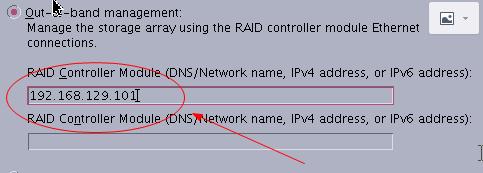

执行手动发现，添加管理ip

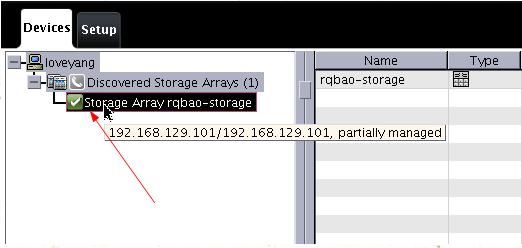

发现存储阵列

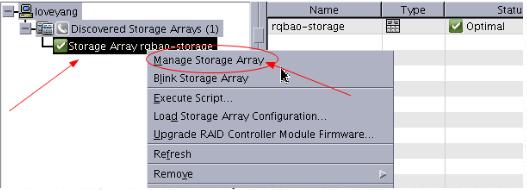

选择存储管理

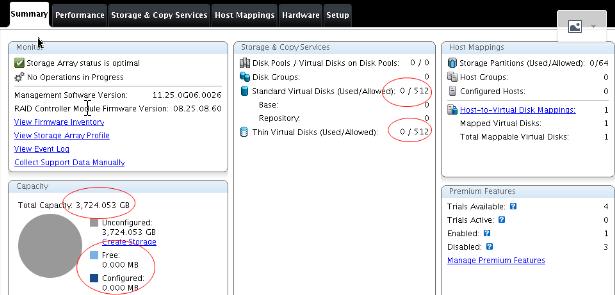

进入存储管理界面，可以看到存储的相关信息

选择存储管理

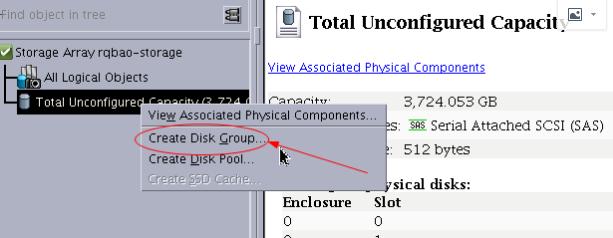

创建磁盘组

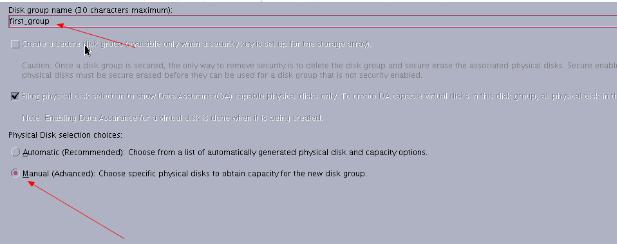

自定义名称，选择手动创建

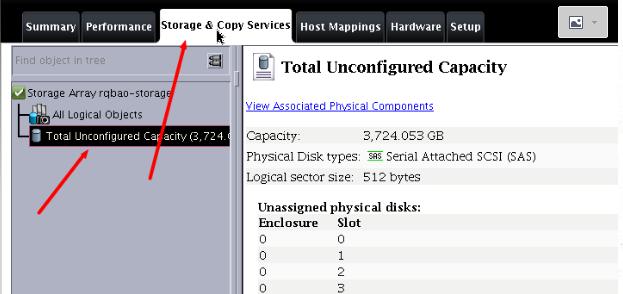

当前存储里的物理磁盘

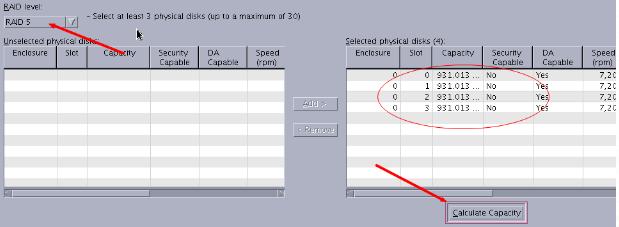

我选择raid5，把4块盘都用了，检验，完成

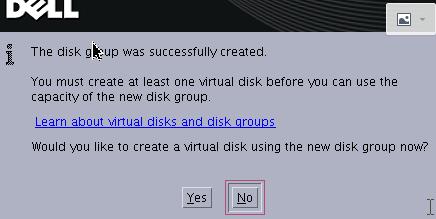

完成后，提示是否要创建虚拟磁盘，选否即可，手动创建吧

可以看到，刚刚创建的组，及组里面的可用空间

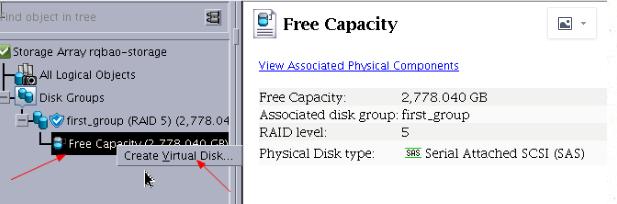

创建虚拟磁盘

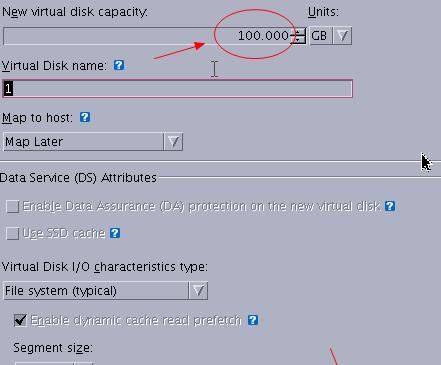

给定虚拟磁盘的空间为100GB,点完成

提示，创建成功，是否再创建一个，那就再创建一个100GB的

现在 组里面我们创建了2个100GB大小的虚拟磁盘

至此，磁盘的划分就已经做好了，下一步是怎么把磁盘映射到主机

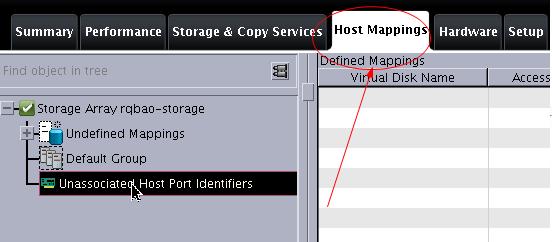

在hostmapping界面，我们要先创建一个主机，（这个主机其实就是外边服务器在存储中的映射）

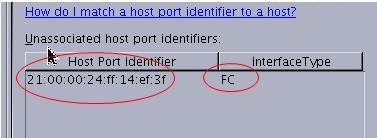

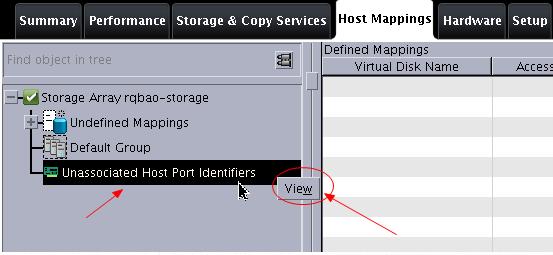

我们通过HBA卡，连接了服务器和存储，现在查看一下存储检测到的HBA卡的wwn号

在服务器端再查看一下是否匹配

cat /sys/class/fc_host/host1/port_nam

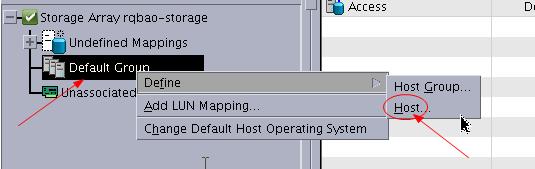

下面创建主机，在默认组即可

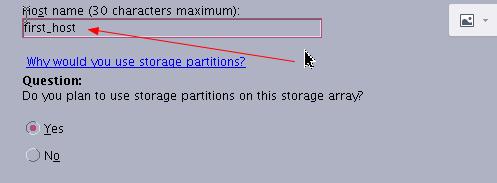

自定义主机名

选择接口类型FC光纤口，选择wwn号，自定义别名，add

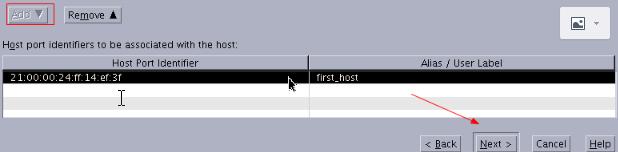

添加add，next

选择创建的主机是什么系统（根据服务器的系统选择）

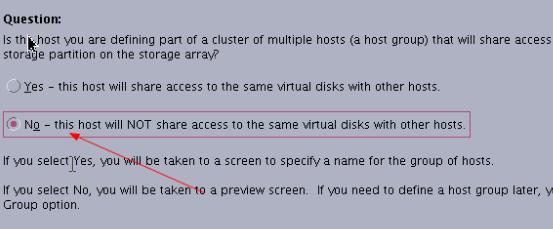

对接的服务器如果是在某个集群中，选择yes，如果不在选NO，我是单台服务器，选NO

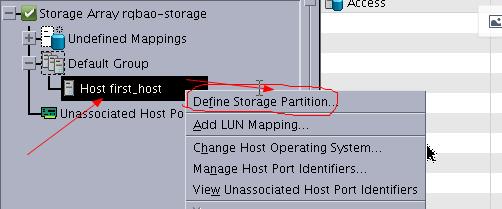

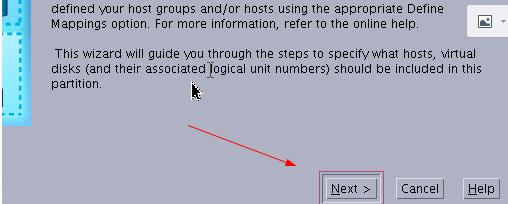

至此，主机创建完成了（完成了服务器在存储中的映射），下一步，就是怎么把我们创建的主机与上面创建的虚拟磁盘关联在一起，选择刚刚创建的主机，给主机定义磁盘分区

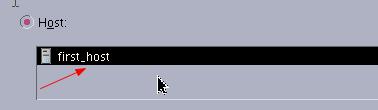

选择主机

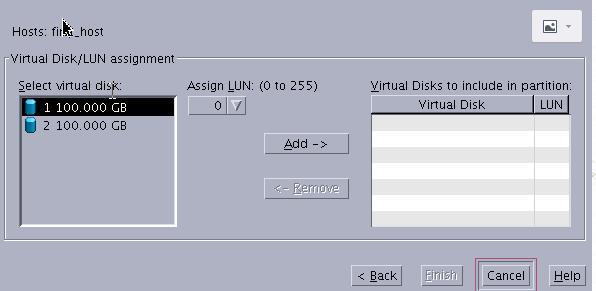

可以看到我们刚刚创建的2个虚拟磁盘

把2块盘都选上

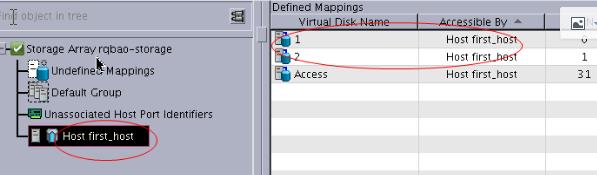

可以看到，已经给虚拟主机分配了2块虚拟磁盘，access那个是系统自带的，不用管

现在，回想一下下，都做了那些工作

1 选择物理磁盘做raid

2 在raid基础上创建虚拟磁盘

3 创建虚拟主机

4 给虚拟主机分配虚拟磁盘

可以总结一下，存储是用来长期存放大量数据的，那么多的磁盘，肯定不能像普通电脑的磁盘或者U盘那样直接使用，我们要保证数据的安全性，所以要把其中的几块磁盘组成raid阵列，就相当于，把几块盘组合在一起，成为一个有容错能力的大磁盘。组成大的磁盘后，也不能直接就使用，要在大的磁盘基础上创建小的虚拟磁盘，把创建的虚拟磁盘通过虚拟主机的方式分配给与存储对接的服务器。虚拟主机是通过HBA的wwn号与服务器关联起来的。

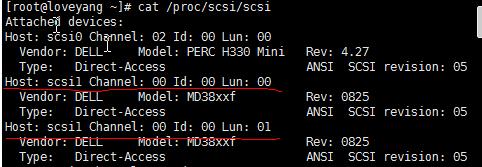

执行 cat /proc/scsi/scsi

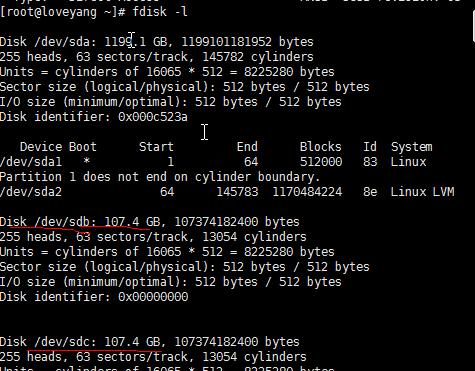

执行 fdisk -l

再往下面，就是磁盘分区了，请参考前面的文章，磁盘的扩容
