小姐姐有话说：

早在公元前8000－2000年的新石器时代，我们就发明了陶器。

很多人都觉得，陶瓷最大的用处就是做盆盆碗碗，再就是作为一种摆设。

然而，日本有一个人，让陶瓷成精，开创了一家让人闻风丧胆的精密陶瓷制造企业。

今天我就要和你聊聊：

稻盛和夫和他的京瓷公司如何重新发明陶瓷。

年轻时的稻盛和夫

京瓷成立之初

1959年4月，稻盛和夫在京都，创立京都陶瓷公司（简称为京瓷），生产精密陶瓷。京都陶瓷在创业之初是借用的宫木电机的仓库，员工仅有28名。

1959年京瓷成立

1964年，也就是京都陶瓷成立后第5年，收音机、电视机开始大量使用晶体管，京瓷开发了与此有关的陶瓷部件，从香港的微电子公司和美国的飞兆（Faichild）半导体公司获得大量订单。

1965年，美国德州仪器公司用于“阿波罗计划”的电子机械上，使用了京瓷制造的陶瓷电阻棒。

美国阿波罗计划

获得IBM1.5亿日元订单

1966年，京瓷干掉了同为竞争对手的德国陶瓷制造领军企业——卢臣泰公司和德固赛公司，从美国IBM接到了一个大订单——制造IC用集成电路氧化铝基板2500万个。

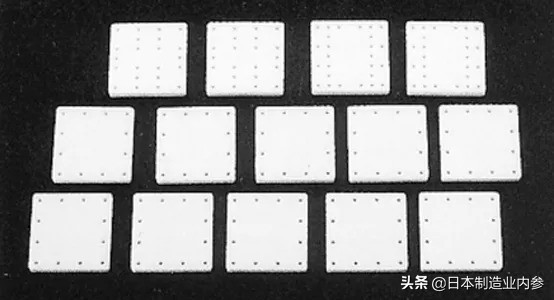

1966年 获得IBM的氧化铝基板大批订单

厉害的是，这个基板是要安装在IBM公司最畅销的大型通用计算机System/360上的。

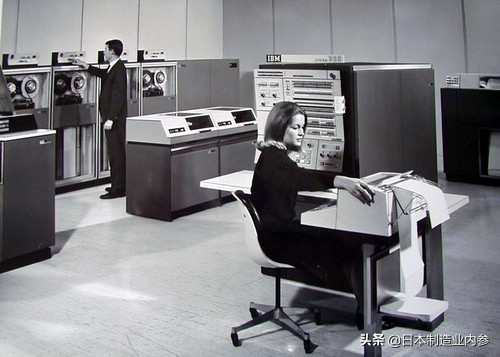

IBM System/360

当时京瓷一年的销售额不过5亿日元（约2987万人民币），而这一笔订单就达到了1.5亿日元（约896万人民币）。

当然，京瓷为了接这个订单也是费尽了心力。

IBM的品质标准极是出了名的苛刻，与京瓷过去的产品相比，尺寸精度要高出10倍以上。

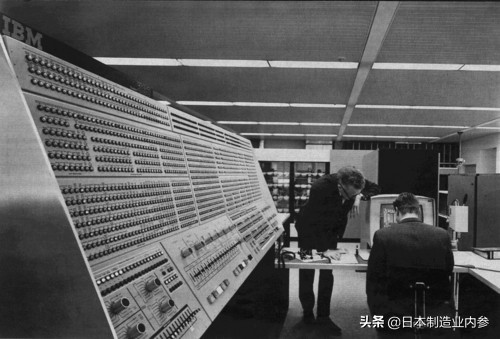

System/360-91

而让京瓷头疼的是，连测定这种尺寸精度的仪器都没有。

但是，稻盛和夫并没有放弃，立刻配备了30台自动压力机、2台大型电子炉、测量精度用的万能投影机等必要的最新机器，并且，亲临一线指挥，负责从原料的调和、成型到烧成所有的工序。

创业之初的稻盛和夫

5个月之后，京瓷终于生产出了20万个产品，却被IBM判定为次品退了回来。

经过多次失败与改进，京瓷生产出的基板终于得到了IBM的高度评价，“京瓷基板神话”由此诞生。

明星产品多层封装

谈到京瓷，有一项不可或缺的划时代产品，那就是“多层封装”。

1969年，正值电子产业的繁荣时期，京瓷获得了大量保护IC芯片的陶瓷部品订单。

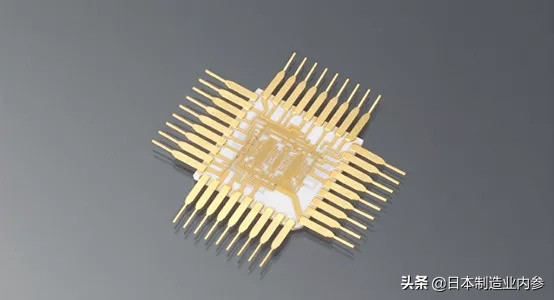

京瓷多层封装

与IBM搭过对手戏的京瓷，从当时美国最大的半导体厂商那里接到了高密度多层IC封装的订单。

这份订单的要求再次远超出当时京瓷的技术水平，仅图纸就有两张榻榻米那么大。

20世纪60年代的稻盛和夫

稻盛与团队，克服了重重困难，最终试制出了令客户感动的样品。

京瓷的其他陶瓷产品

京瓷除了做陶瓷基板之外，还利用陶瓷做出了许多刷新人类对陶瓷认知的产品：

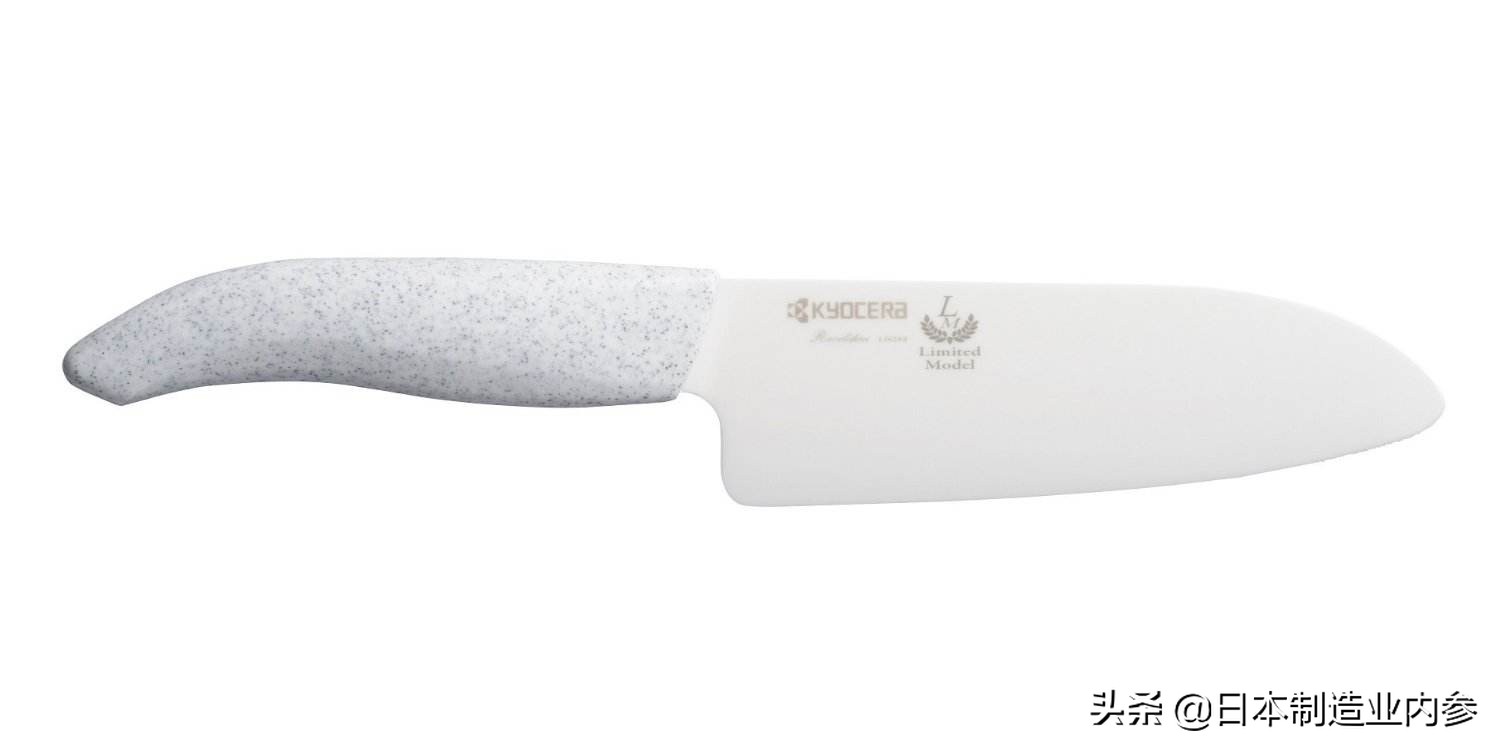

京瓷陶瓷刀：

京瓷陶瓷刀

普通钢刀在使用一段时间之后都会出现钝化等现象，这样不仅切东西不方便还要经常性的打磨，但是陶瓷刀却具有耐磨性。

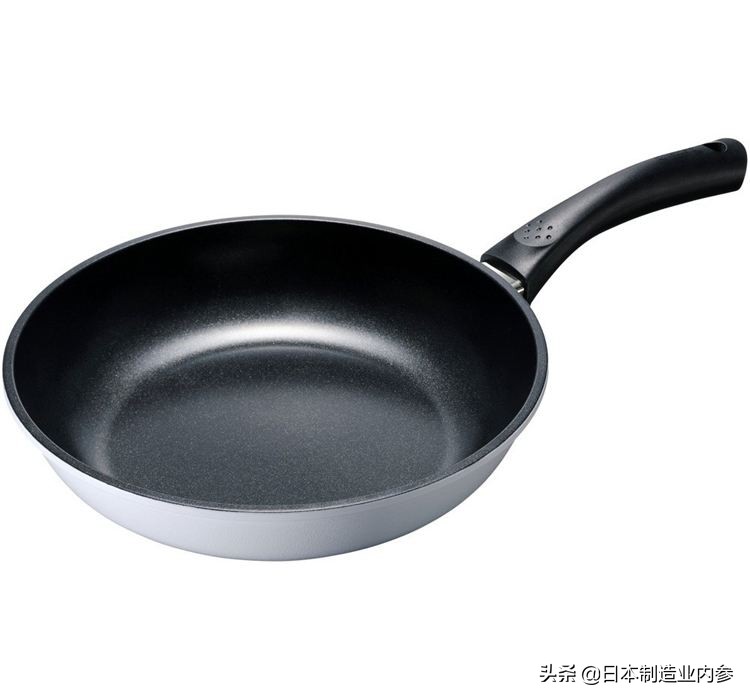

京瓷陶瓷不粘锅：

京瓷陶瓷电路板：

京瓷薄膜陶瓷基板

你还知道哪些京瓷的陶瓷产品？欢迎留言。

来源：京瓷官网。
