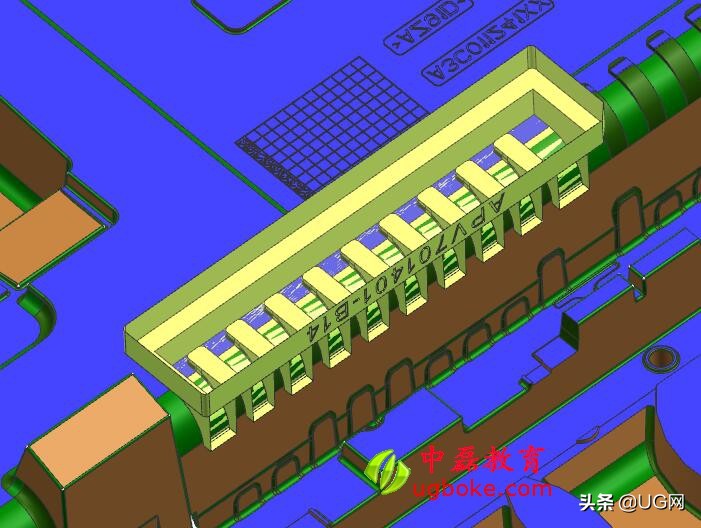

本套模具编程图纸是一套后模仁图档，其不是塑料模具，而是一例锌铝合金模具图纸，这套模具的铜公接近100个了，如你在工作中遇到类似的模具结构，学习参考请*载下**图纸详查；
模具编程：
第1步：金属类型的模具，其骨位铜公较少，以清角电极为主；

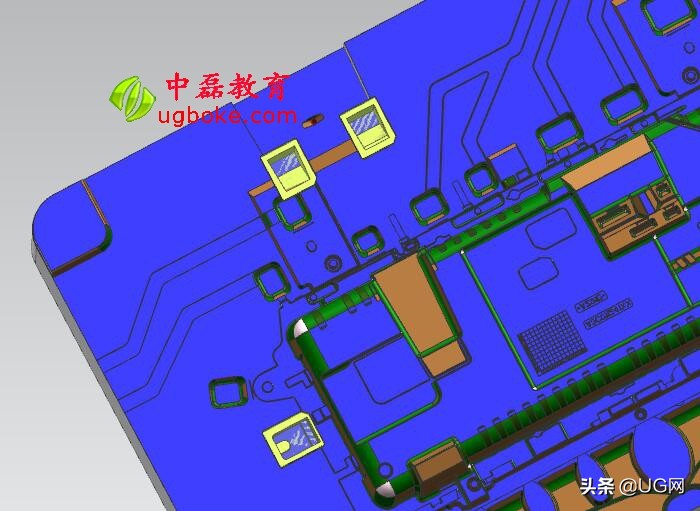

第2步：模具的四周，先来一圈清解的电极铜公，这些位置直接加工不到位，拆电极是个不错的选择；

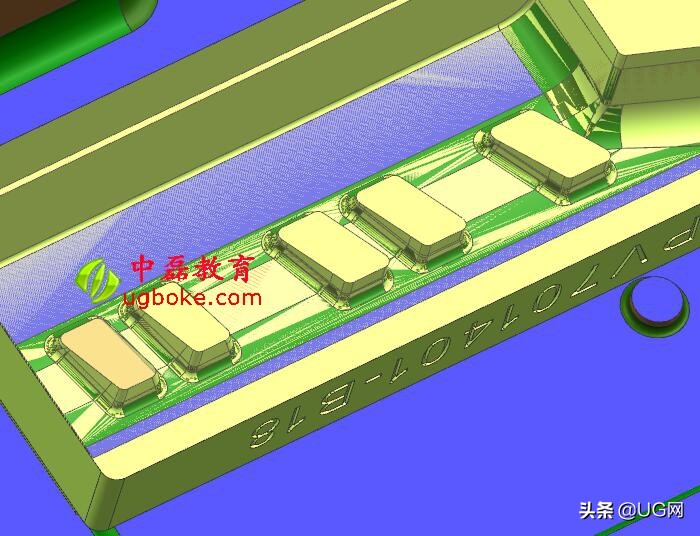

第3步：对于立角的位置，拆成方块的清角电极铜公；
第4步：碰穿位置，在拆电极时，电极的底部要避空；
第5步：对于跨位置的特征，尽可以把其设计在一起，但也要考虑电极加工的便操作性；

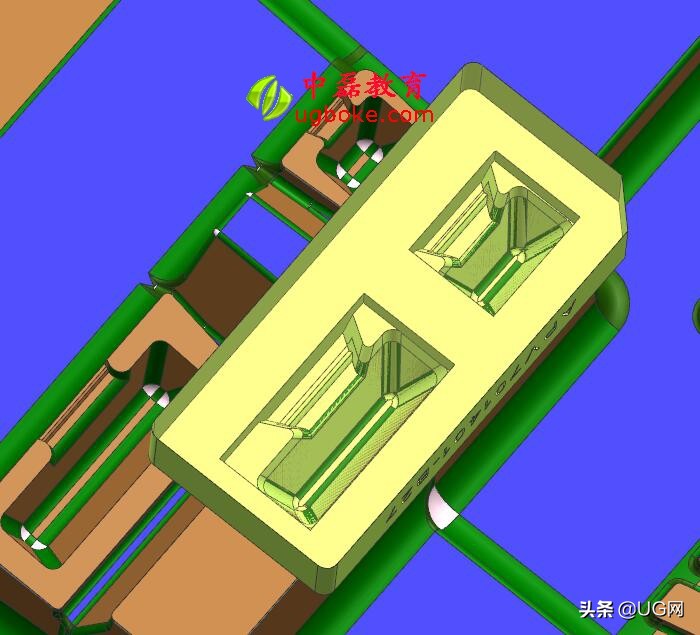

第六步：挖槽清角电极，如果是整条太长，可考虑拆成两个电极进行加工；
