弹性垫圈在一般机械产品的承力和非承力结构中应用广泛，其特点是成本低廉、安装方便，适用于装拆频繁的部位。绘制方法如下：
Step1 选择【绘图】∣【直线】菜单命令，弹出的立即菜单设置如图1所示，绘制中心线，如图2所示。
图1 直线立即菜单
图2 绘制的中心线
Step2 选择【绘图】∣【圆】菜单命令。弹出的立即菜单设置如图3所示，绘制半径为5.1和7.7的同心圆，如图4所示。
图3 圆立即菜单
图4 绘制同心圆
Step3 选择【绘图】∣【平行线】菜单命令，弹出的立即菜单设置如图5所示，将水平中心线向上下两边各偏移0.4个绘图单位，如图6所示。
图5 偏移立即菜单
图6 偏移中心线
Step4 选择【绘图】∣【直线】菜单命令，弹出的立即菜单设置如图7所示，绘制轮廓线，如图8所示。
图7 直线立即菜单
图8 绘制的轮廓线
Step5 选择【绘图】∣【直线】∣【构造线】菜单命令，弹出的立即菜单设置如图9所示，绘制经过圆的构造线，如图10所示。
图9 构造线立即菜单
图10 绘制的构造线
Step6 选择【绘图】∣【平行线】菜单命令，弹出的立即菜单设置如图11所示，将垂直构造线向右偏移2.6个绘图单位，如图12所示。
图11 偏移立即菜单
图12 偏移垂直构造线

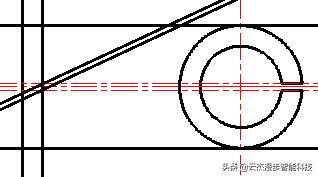

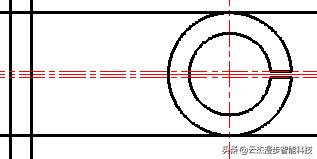

Step7 选择【绘图】∣【直线】∣【构造线】菜单命令，弹出的立即菜单设置如图13所示，绘制两条与水平线段夹角呈25度的构造线，如图14所示。
图13 构造线立即菜单
图14 绘制的构造线

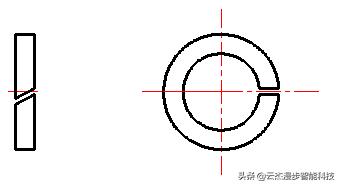

Step8修剪并删除辅助线，如图15所示，完成弹性垫圈的绘制。
图15 修剪的图形
