上期我们介绍了心脏四腔切面横断、心脏三维结构模型、心耳和三尖瓣等结构（“绿宝书”丨精美图谱，生动形象！换个方式看心脏解剖（1）），本期我们接着上期，讲解心脏中的肌袖、欧式脊、冠状静脉窦口、Koch三角、右室流入道和流出道等的结构及临床意义。
肌袖
我们注意到上腔静脉、下腔静脉开口于右房，但是很奇怪，我们没有找到上下腔静脉瓣。问题来了，如果没有静脉瓣，心房收缩时血流难道不会倒流回上下腔静脉？其实，右心房在上下腔静脉口进化出肌袖这么一圈肌肉，这圈肌肉移行到上下腔静脉口，在心房收缩时肌袖随之收缩，虽不足以封闭腔静脉口，但由于流体力学原因，其产生湍流，可以对抗心房压力。
不过，这些肌袖有具备潜在起搏功能的P细胞，左房肺静脉口的肌袖电活动尤其活跃，常成为房颤的“罪魁祸首”，目前环肺静脉消融就是这个机理。这个是左房内容，现在我们还是先回到右房。
欧式脊
严格地说，下腔静脉曾经是有静脉瓣的，在胚胎期它负责引导血流进入卵圆孔。随着卵圆孔封闭，下腔静脉瓣也逐渐退化，最终退化成连接下腔静脉口和卵圆孔前段的一个隆起结构，称欧式脊，也有的直接称它为下腔静脉瓣。如果欧式脊退化得不够好，比较长，称欧式瓣；如果退化故障，甚至形成网状结构，则叫希阿里网，也称Charis网，这样一个结构就有5个不同名称。
Charis网虽然很少见，但确实是个很麻烦的结构，麻烦在什么地方？它经常会被超声医生误诊为三尖瓣脱垂、左房粘液瘤，甚至装起搏器时还会缠绕导丝，所以做择期PCI或电生理检查时，有条件的话先做个心脏超声探探路，了解心脏解剖结构有没什么异常。
欧式脊还有一个作用，它可以作为卵圆孔穿刺的标志。在欧式脊后方为房间隔，连接左右心房，比如刚才提到的，在卵圆孔穿刺是进入左房。而在欧式脊前方为房室隔，连接右心房和左心室，从这个地方穿刺过去是进入左室流出道。下图的角度有助于读者理解欧式脊的解剖特征（图1）。

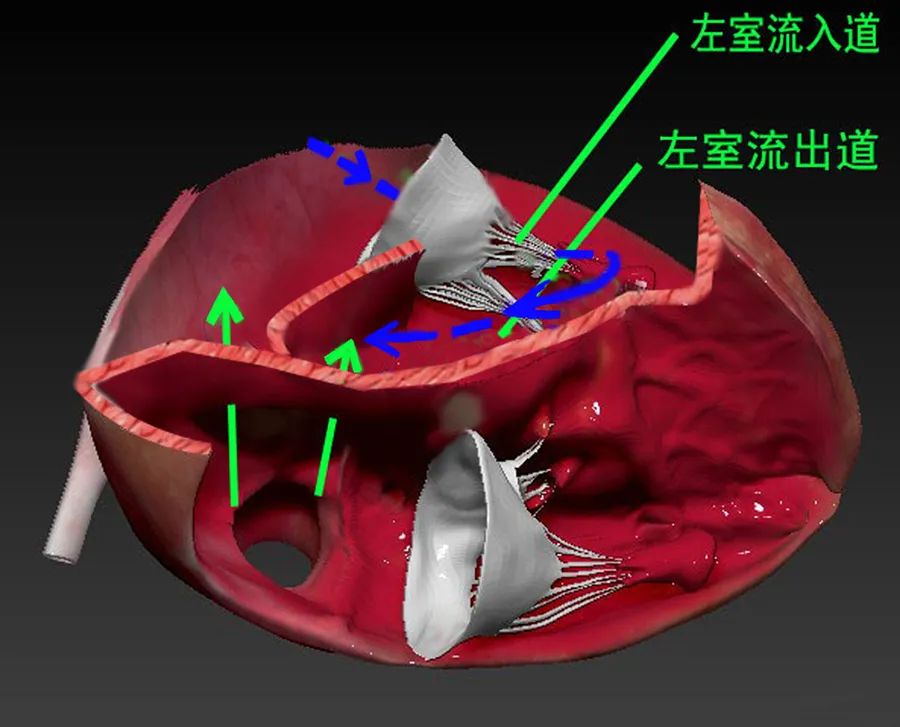

图1. 房间隔、房室隔与左房左室对应解剖位置示意图。
冠状静脉窦口
心脏大部分静脉血由心大静脉、心中静脉、心小静脉汇入冠状窦静脉，通过冠状窦回流入右心房（图2）。冠状窦口下缘有冠状窦瓣，又叫Thesbesian瓣，不是所有人都有，出现概率约50%。过去这个解剖结构不受重视，随着导管消融和三腔起搏器-心脏再同步化治疗（CRT）的开展，冠状窦成为很重要的一个解剖结构，因为通过这里可以用冠状静脉窦电极进行电位标测，同时这个地方也是CRT左室后静脉电极必经之路。

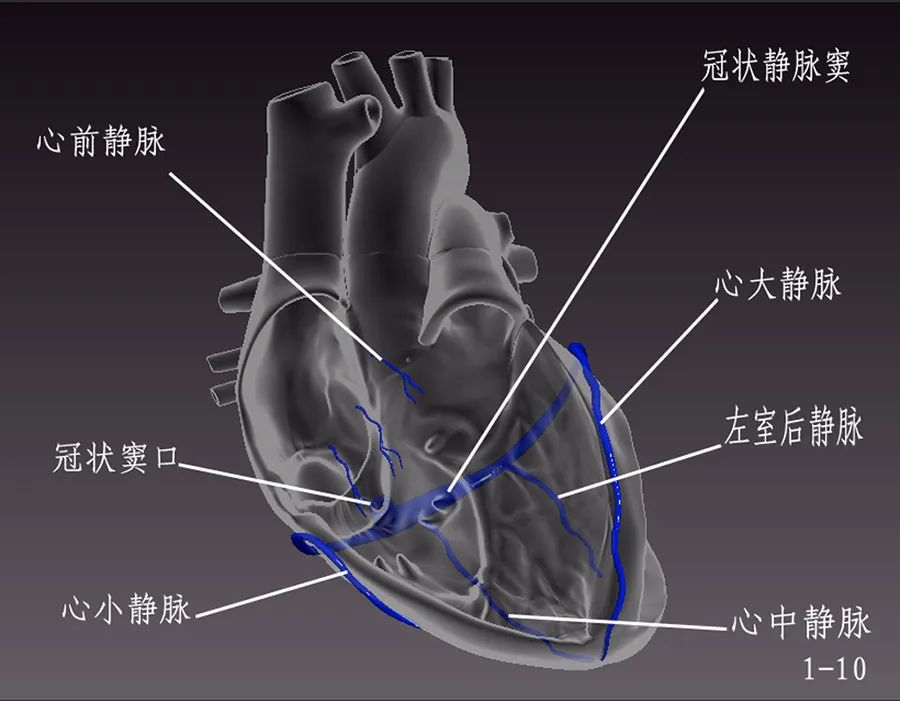

图2. 冠状静脉解剖示意图。
有趣的是，冠状静脉血流方向和造影剂方向相反，要在这里造影，造影剂会流回右心房，根本没办法成像，因此要在冠状静脉窦口用球囊打气把它封闭，才能实现造影。我们知道，左主干不能断流太长时间，这个思维定式被带到冠状静脉窦，影响了造影方法，开始谁也不敢用球囊在这里封闭太久，后来才发现，原来封闭冠状静脉窦口并没有那么可怕。
Koch三角
在欧式脊旁边还有一条小小隆起叫tadaro腱（图3），它是一条纤维状结构，前面提到过三尖瓣隔瓣瓣环（隔瓣瓣环10）。tadaro腱、三尖瓣隔瓣瓣环和冠状窦口围成一个三角区域，大家一定猜到了这个重要的解剖结构就是Koch三角。

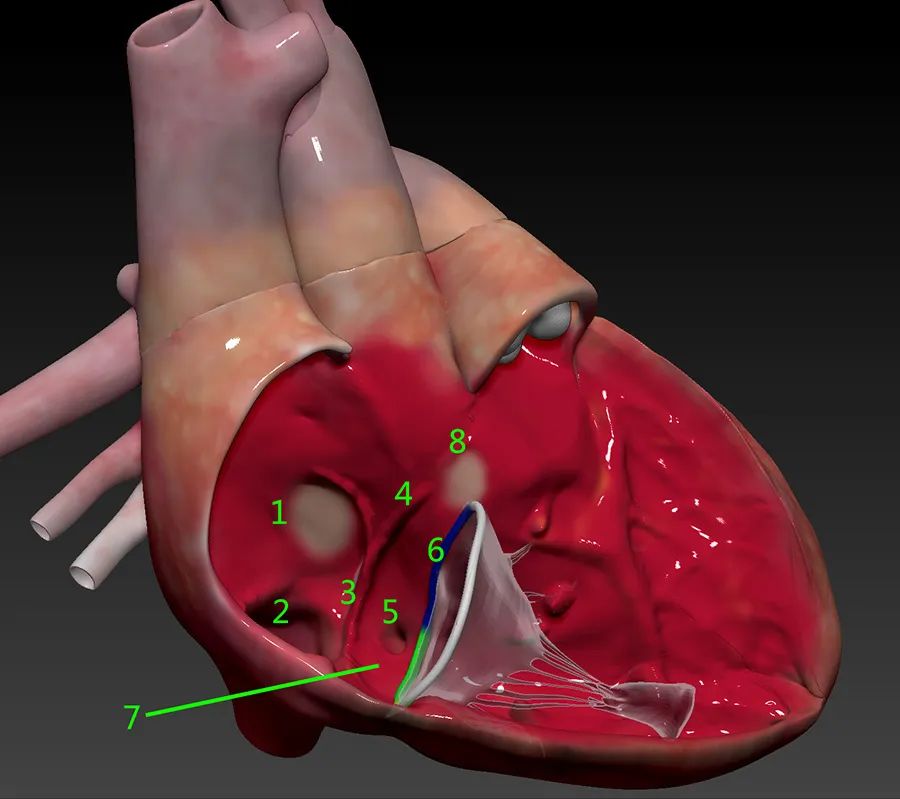

图3. 右房解剖结构示意图。（1）卵圆孔；（2）下腔静脉口；（3）欧氏脊；（4）tadaro腱；（5）三尖瓣隔瓣瓣环；（6）冠状静脉口；（7）右心房峡部；（8）室间隔膜部。
Koch三角在导管消融和心律失常形成机理上都有重要的意义。我们先了解下Koch三角定义。Koch三角内侧斜边为tadaro腱，外侧斜边为三尖瓣隔瓣瓣环，底边由a、b、c三部分组成，b为冠状静脉窦口直径，a为冠状静脉窦口到tadaro腱的最短距离，c为冠状静脉窦口到三尖瓣隔瓣瓣环的最短距离。大家可以从图上看到Koch三角顶部刚好就在室间隔膜部下方，因此，从冠状静脉窦口到室间隔膜部就是Koch三角的高h（图4）。

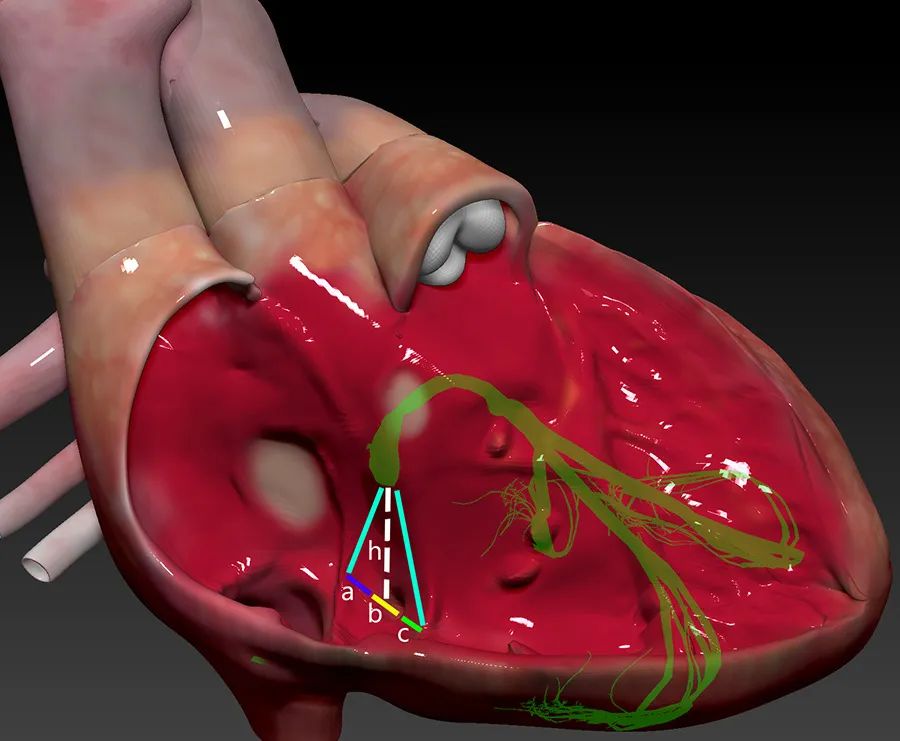

图4. Koch三角解剖位置示意图。
Koch三角意义在哪里？现代电生理研究发现，房室结折返性心动过速（AVNRT）的快径路和慢径路并不在房室结内，如果它们在房室结内就有麻烦，射频治疗对AVNRT就束手无策，因为房室结可不能被消融，不然就会导致III度房室传导阻滞。遗憾的是，很多教科书仍然沿用既往的图示，很容易引起误导。
既然快慢径路在Koch三角区域内，那导管消融就安全多了。tadaro腱附近一般是快径路的范围，三尖瓣隔瓣瓣环附近是慢径路的范围。从上图可以看出，Koch三角顶部很靠近房室结，在这个位置消融很容易引起房室结损伤，应该格外小心。
另外，这个区域也经常是房室交界区心律的起源点，而并不像既往认为的是在希氏束附近的位置。理解了这个解剖部位和电生理特点，有助于理解《黄宛临床心电图学》房室交界区心律章节的内容。
右房峡部
在下腔静脉口和三尖瓣环之间有个右房后窝，也叫右房峡部，它是心脏比较薄的几个位置之一，电生理检查时很容易引起损伤。
围绕着三尖瓣环折返的右房房扑是最多见的一种房扑类型，峡部是它的必经之路，所以也叫峡部依赖性房扑。按激动顺序分为右房逆时针房扑（I型房扑）和右房顺时针房扑（II型房扑）。
右室流入道和流出道
下面穿过三尖瓣进入右心室。中国古代有一位长期拒绝使用漏斗而名垂青史的名人，他就是卖油翁。右心室有个漏斗部，大家猜一猜这个漏斗应该放在心脏哪里？
现在为大家揭开这个谜底，在下图这个位置（图5）。这是一个倒放的漏斗，漏斗是用来“打酱油”的，右心室这个漏斗负责收集右心室流出道的血液汇向肺动脉，由于这个漏斗形似圆锥体，故在这个位置的右室前壁叫动脉圆锥部。

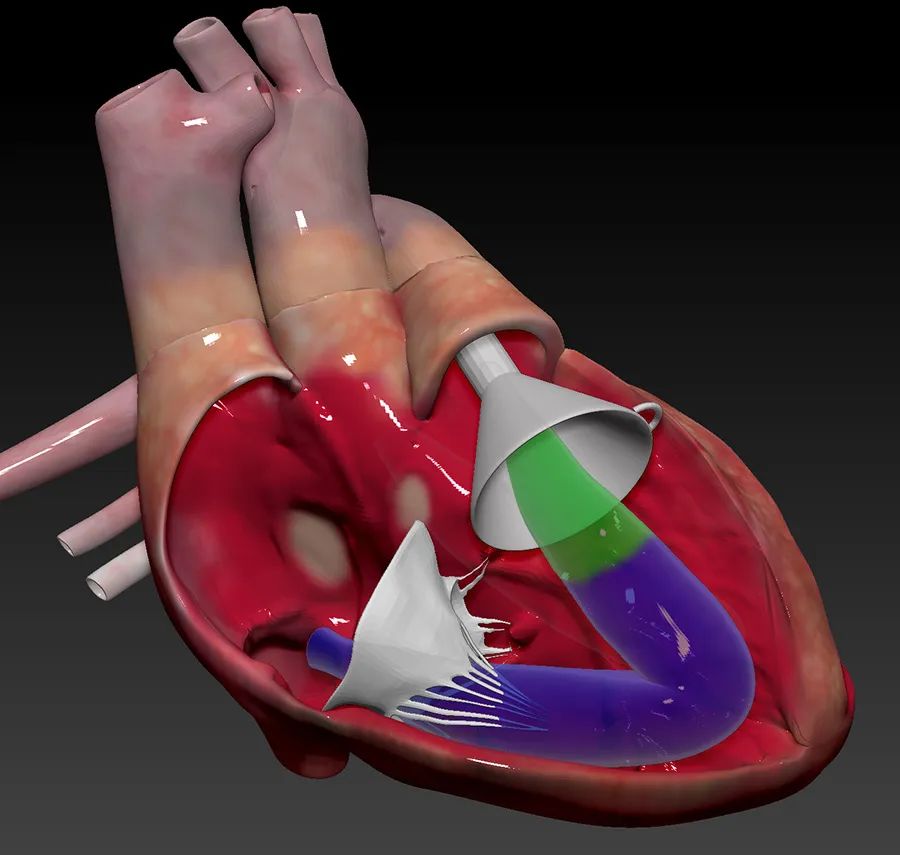

图5. 右室流出道位置示意图。
那何谓右室流出道、流入道？下图直接模拟血流。从三尖瓣流入的血流位置较低，代表流入道；血流经心尖发生转折，流向位置较高的肺动脉瓣，代表流出道，见斜线处（图6）。
图6. 右室流出道血流方向意图。
下面是心电图中比较重要的一个知识点。在额面电轴上I、II、III、AVR、AVL、AVF探测电流方向如图所示（图7），当心室除极综合向量在额面投射方向与探测电流方向一致，QRS主波向上，反之主波方向向下。

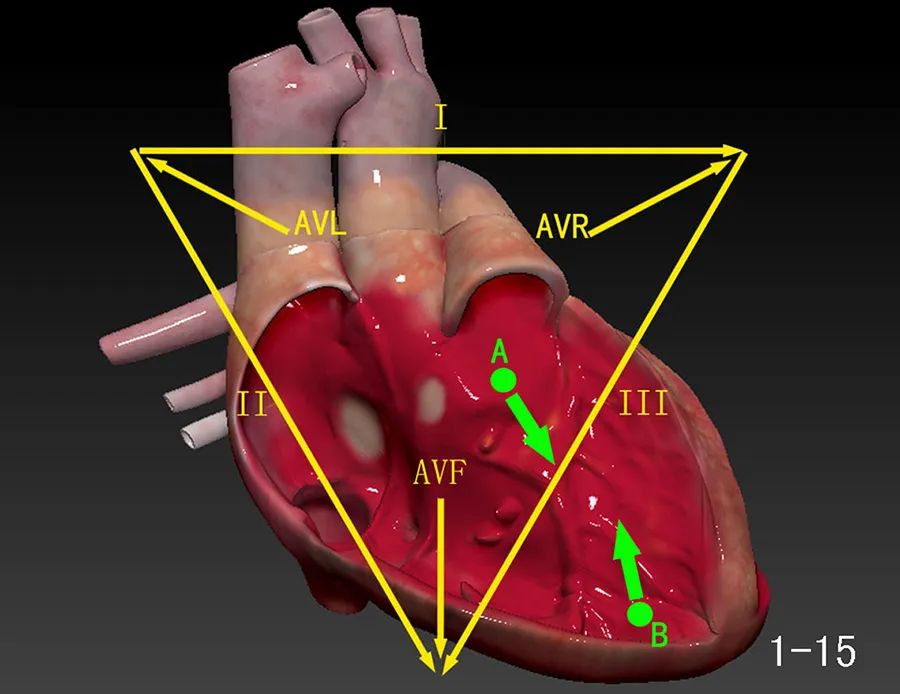

图7. 右室流出道A、流入道B的异位激动扩散方向示意图。
如果除极激动来自于窦房结或A点（流出道），那么除极大方向和II、III、AVF的大方向是一致的，故II、III、AVF导联的QRS主波方向向上（图7、图8A）。如果除极激动来自于流入道B点，可想而知心脏除极由下向上，和II、III、AVF大方向相反，故II、III、AVF导联的QRS主波方向向下（图7，图8B），那么它很可能是起源于流入道的室早或室速。

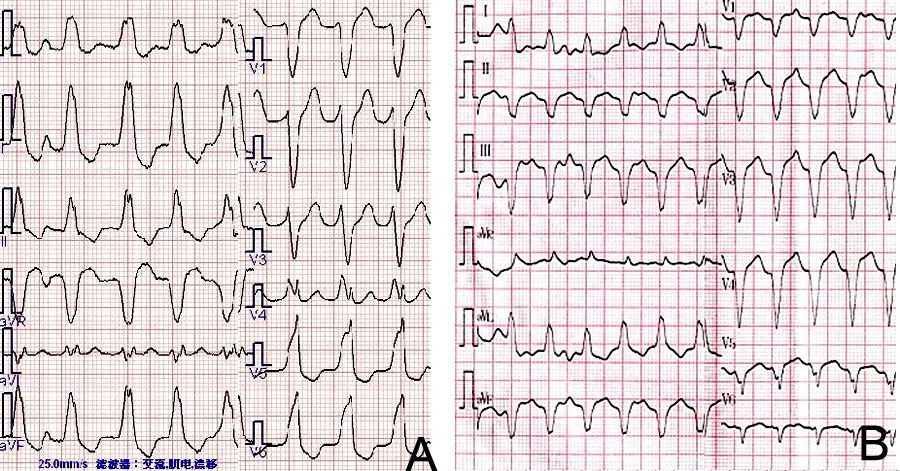

图8. A图，起源于流出道的室速心电图；B图，起源于流入道的室速心电图。
同理，早期起搏器的心室起搏电极一般放在流入道，因为这个地方柱状肌纵横交错，如果起搏器电极头做成倒钩状，就很容易被动固定，安装方便。但这个地方位置低，心室收缩由下而上，QRS波宽不生理，所以很多新型号的起搏器起搏电极放在高位流出道。但由于这个地方很光滑，没办法被动固定，好在这里毛糙肉厚，可以把螺旋电极旋进心肌中，这叫主动固定。我们一般只要看II、III、AVF主波方向就能大概判定起搏电极安放位置（图9）。

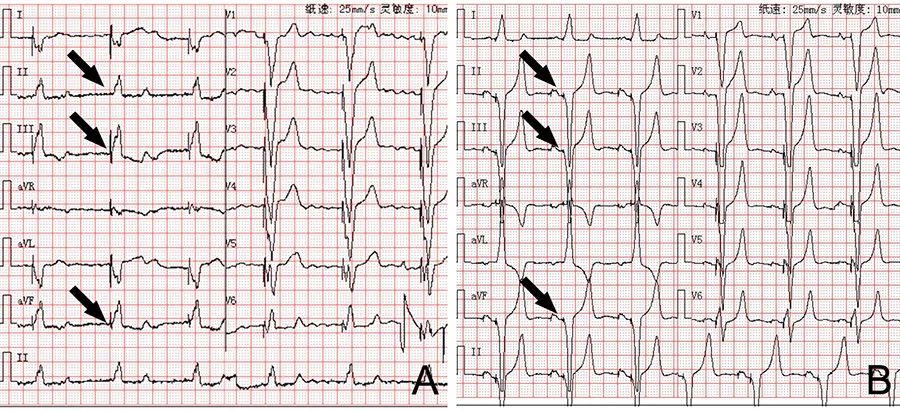

图9. A图，起源于流出道的起搏心电图；B图，起源于流入道的起搏心电图。
右心室有个Y字型扁平肌肉隆起，非常醒目，称为隔带，分三个部分，a为隔带前脚，b为隔带后脚，c为隔带体部。隔带向下延伸为隔缘肉柱，是心脏最大的一个肉柱，我们所说的右束支就走在里面，隔缘肉柱的末端和前乳头肌连在一起（图10）。
图10. 隔带解剖示意图。
未完待续，下一期我们继续心脏解剖讲解。
