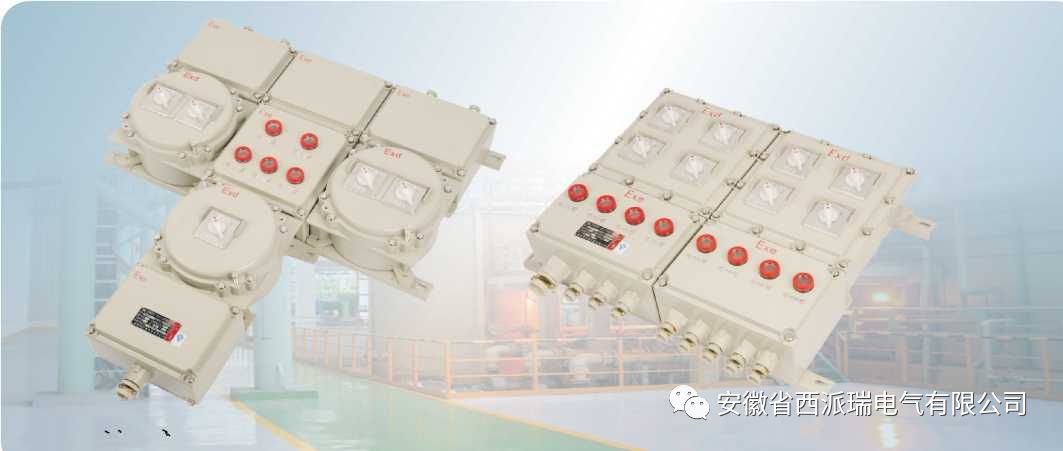

BXM（D）51/53系列防爆照明（动力）配电箱（IIB、IIC、DIP）

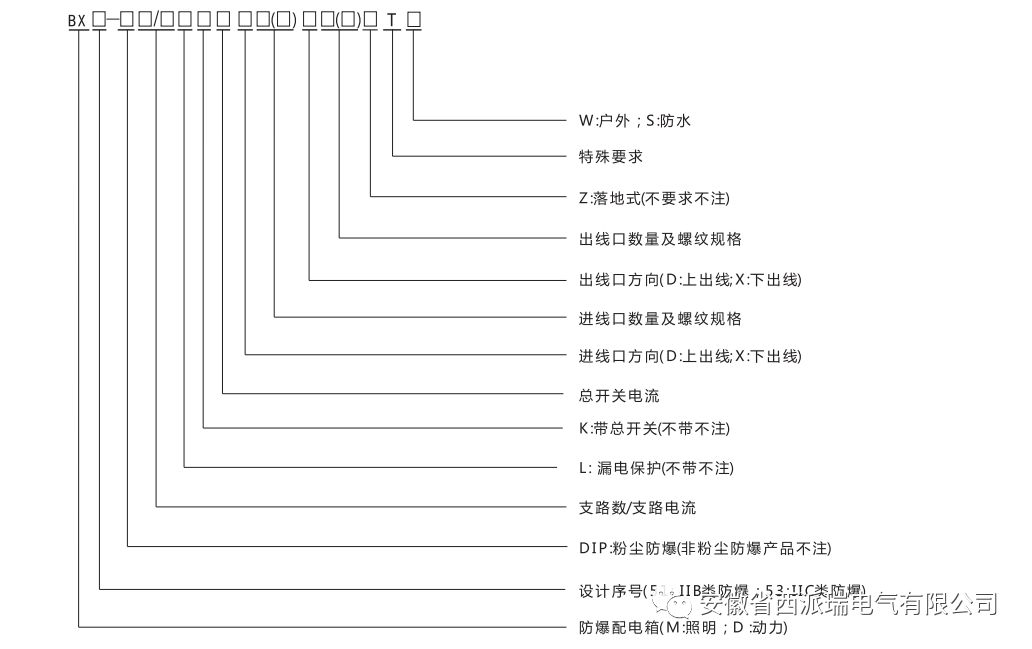

型号含义
适应范围
1.1区、2区IIA~IIC类爆炸性气体环境，和/或20区、21区、22区可燃性粉尘场所；
2. 温度组别：T1-T6;
3. 用于化工、炼油、医药、储存、纺织、印染、石油开采、海洋石油平台、油轮、军工等危险场所；
4. 用于照明或动力线路的电源配电，电气设备通断控制或检修配电用.
产品特色
1.外壳为铝合金压铸成型或钢板焊接，表面高压静电喷塑，或不锈钢焊接外壳，不锈钢外露紧固件；
2. 本系列产品为复合型或隔爆型，复合型的电器箱为隔爆型，接线箱为增安型；
3. 模块结构，各种回路可根据需要自由组装；
4. 内装元件可根据用户要求来选择；
5. 可根据用户要求特制；
6. 钢管或电缆布线.
主要技术参数
1. 执行标准:GB3836.1-2000. GB3836.2-2000. GB3836.3-2000. GB12476.1, IEC60079;
2. 防爆标志：ExdembIIBT5、ExdembIICT6、Gb/DIPA21TA,T5 ;
3. 工作电压：AC220V/AC380V ;
4. 主回路额定电流：20-250A ;
5. 支路数：1~12;
6. 支路额定电流：1A-60A;
7. 防护等级为（IP65、IP54、DIP）；
8. 防腐等级：WF1 ；
9. 引入口规格：Gl/2" -G3"；
10. 引入方向：下进下出、下进上出、上进上出、上进下出等。

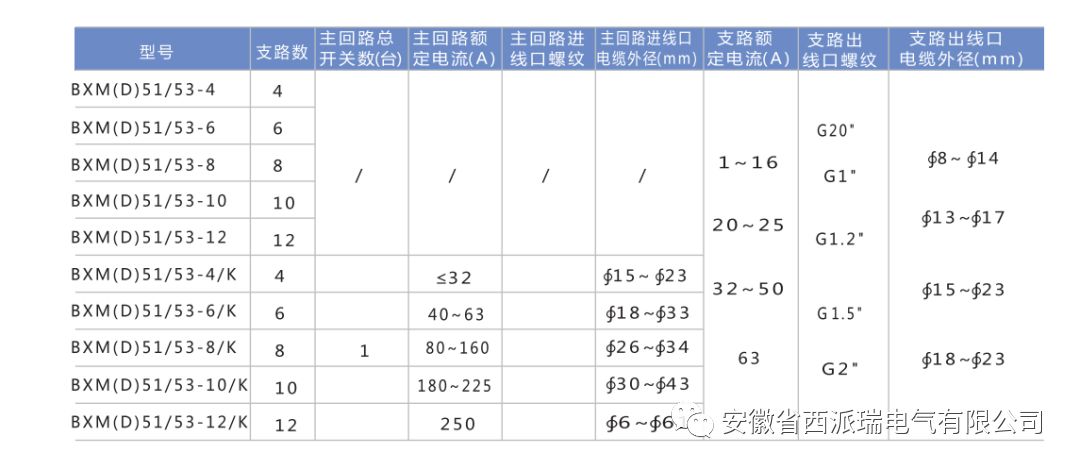

选型表

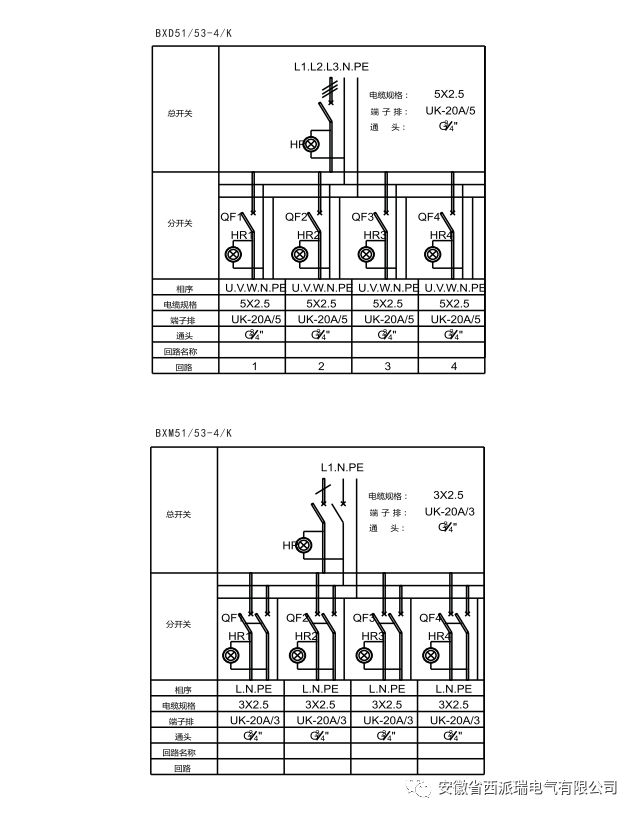

原理图

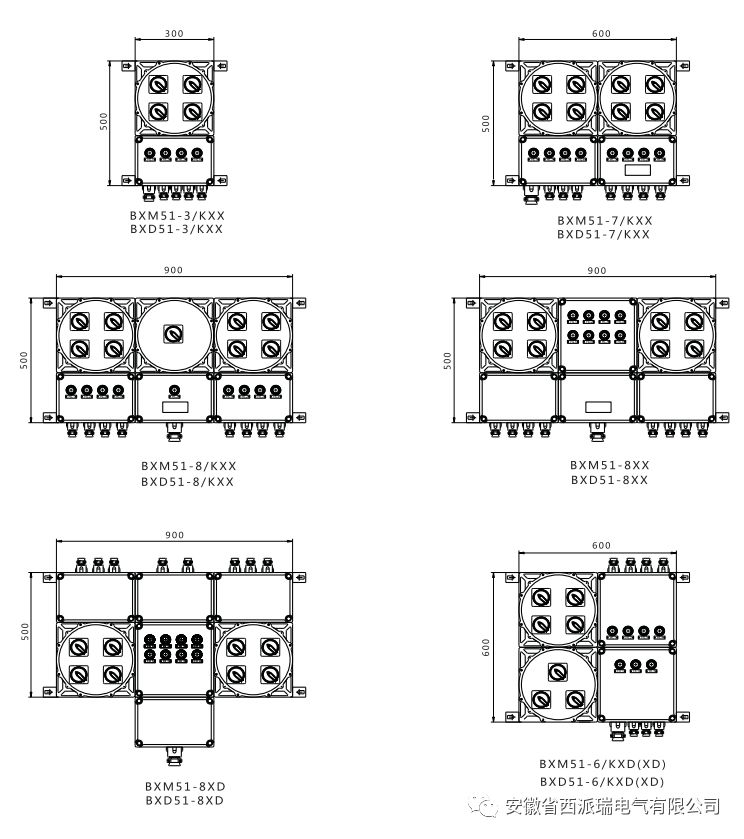

外形尺寸图（IIB）

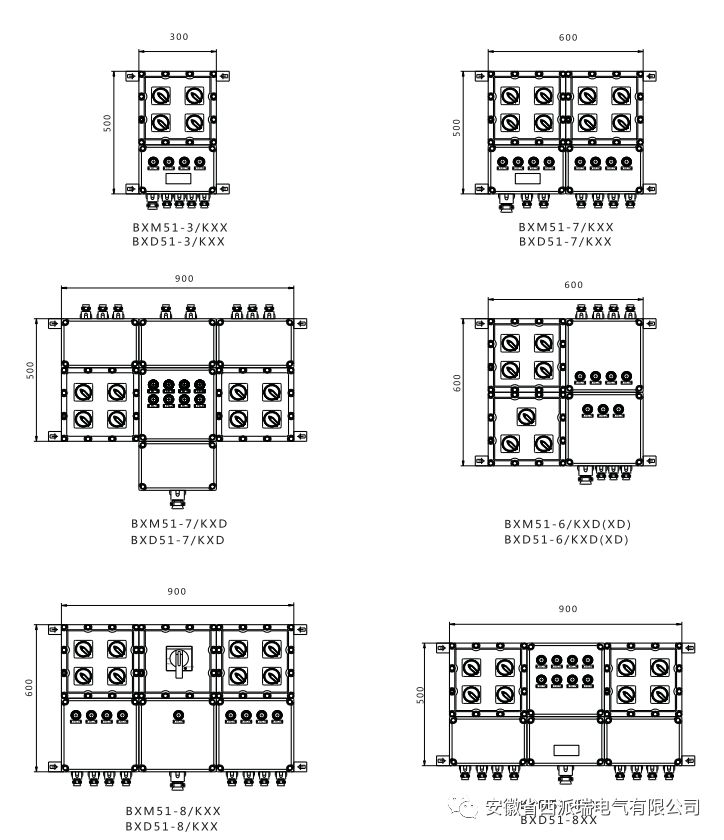

外形尺寸图（IIC）
