接触器作为小电流控制大电流的典型控制元器件，在设备的主回路控制中使用频繁。

在电气原理图中，接触器常常被设计放在断路器的后面。例如，在典型的三相异步电机正反转启停控制回路中，三相断路器QF后面接两个接触器KM1、KM2来实现电机的正反转。

1.简述接触器的使用

接触器与继电器的控制方式是类似的，在本质上来说，接触器就是继电器的放大版。继电器的负载端口电流一般在10A左右，而接触器的负载端电流可以到几百安，甚至上千安（看选型而定）。因此，接触器一般都是用在主回路中，用以控制主回路的接通与断开。

2.接触器的电气符号表示

在电气使用上，接触器分线圈、主触点、辅助触点三个部分。

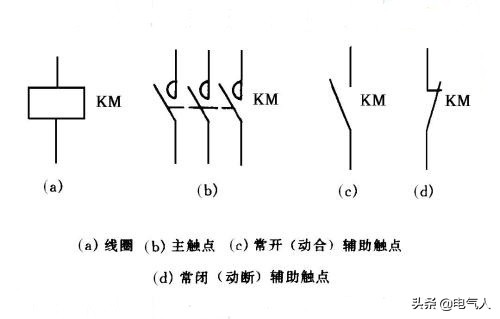

接触器字母和图形符号

接触器的字母符号用KM表示，如KM1、KM2。

接触的图形符号中，主触点是带有半圆的常开触点图形符号，线圈与辅助触点的图形符号与继电器相同。

3.接触器如何选型

3.1接触器选型参数

1、接触器线圈电压：这是选型的必须参数，线圈电压常见的有AC380V、AC220V、DC24V等，选择合适的线圈电压以方便对接触器控制。

一般来说，在三相大电流的控制中，优先选用AC380V的线圈电压为好；在小电流控制中选用AC220V的为好。

2、接触器主回路负载电流与电压：主触点的负载电流直接决定了接触器的型号大小，在选型上一般以选用比实际负载电流大一号的接触器为宜。此外，接触器的负载电压为特殊电压时也要适当考虑，在国内大于660V的电压在绝缘材料上有更高要求。

3、接触器辅助触点：接触器的辅助触点标配一般为2NO+2NC，不同品牌、不同规格的接触器辅助触点数量可能有所不同，在设计上，需要清楚接触器的辅助触点是否足够。

4、接触器的安装：大电流接触器的外形也是相当大的，在选型时需要考虑安装的问题。

3.2国产CJ40接触器选型

本文以上海人民电器厂的CJ40系列交流接触器为例来说明接触器选型需要注意的细节。（作者用过）

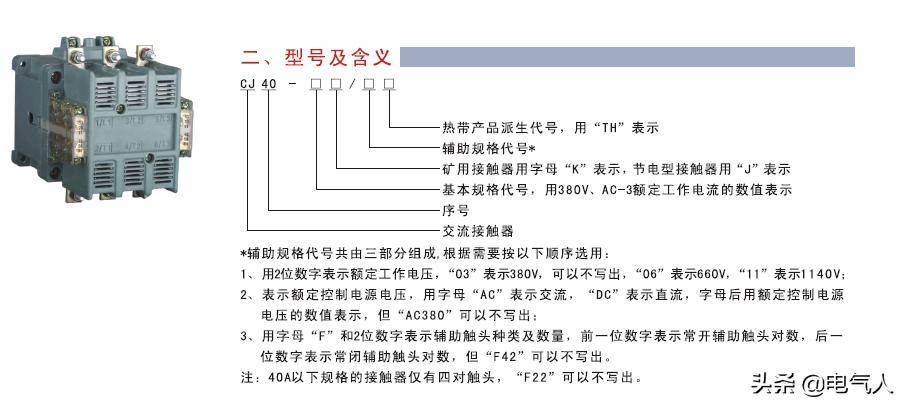

CJ40系列接触器选型

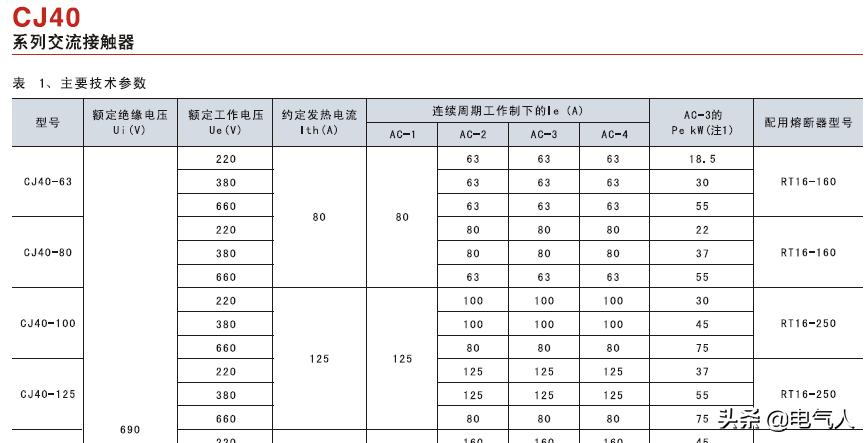

CJ40选型规格

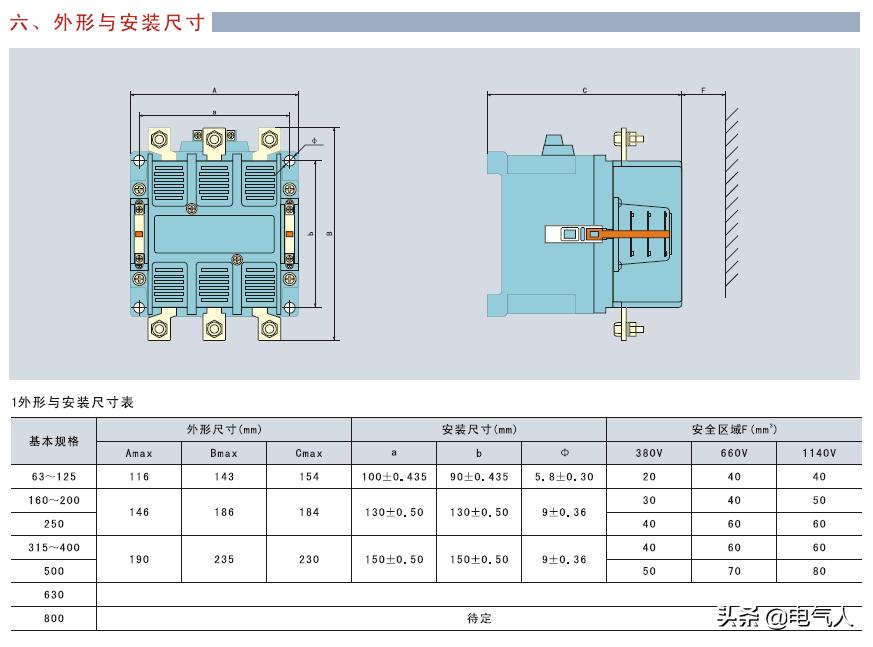

CJ40外形尺寸

以型号：CJ40-100J/F42 AC380 为例说明各参数如下：

从上图的型号含义可以看出CJ40是系列号，100是负载电压在AC380V AC-3的情况下的额定电流100A；J表示节电型；F42表示附带的辅助触点有4常开2常闭，即4NO+2NC，线圈电压AC380V。

3.3施耐德接触器选型

在国内，施耐德电气还是使用比较多的。这里简单介绍下施耐德接触器的选型。

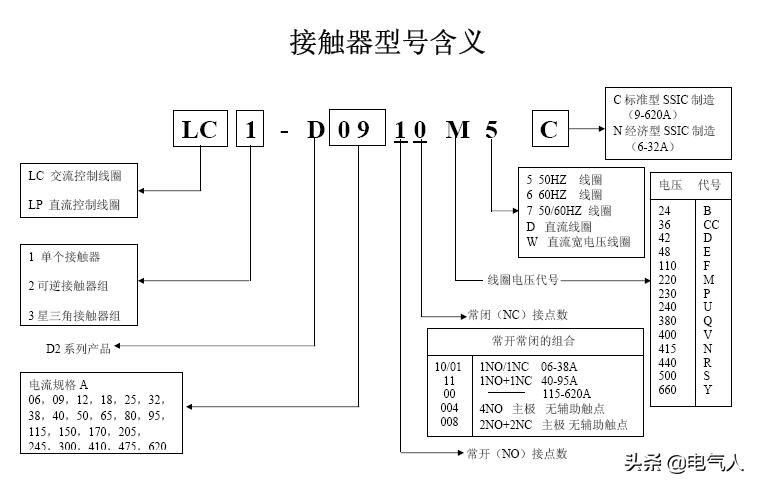

施耐德接触器选型

例如选择型号：LC109M7C，表示交流线圈接触器，主触点9A，线圈电压220V，50/60HZ，标准型，无辅助触点。

4.本章总结

1、接触器的字母符号KM，图形符号与继电器类似，多三组主触点。

2、接触器选型重点：线圈电压、主触点电流、辅助触点个数。

文章来源于个人经验，可能存在谬误之处，欢迎指正学习。

下一期，塑壳断路器的选型。
