前言：
最近这个系列的文章，全靠老朋友提供素材。 写文章写得多了以后， 观点并不会枯竭，而且会越写越多，但是并非所有的观点都能找到对应的素材。 这里也征集各种素材，如果大家有什么觉得有意思的视频、资料、图片，都可以私信发给鸟叔，如果是对更多人或者大家有帮助的素材，我会抽时间整理出来，做成文章或者短视频。
我进入欧式采暖系统技术这个领域的领路人：李老师，今天丢给我的一个素材，借着这个机会把这个主题写完。
错误描述与分析
这个错误其实很简单， 就是散热器恒温阀或者地暖分集水器的流向装反了。
这个症状就是在某些情况下会出现水锤声。
我原来写过的明装系统打油诗里面，有一句： 水锤噪音似机枪，肯定装反恒温阀
说的就是这个现象。 有很多朋友不理解，什么叫做水锤噪声似机枪，请打开下面的视频，声音放大一点听。
视频加载中...
这个噪声并非一定会发生，但在某些特定的条件下就会发生。 图里，李老师把温控阀的开度调了调， 噪声就消失了。 我还见过一个地暖案例， 只在半夜响，白天不响的案例：那个案例里，白天地暖全开，晚上地暖关闭大部分房间，因此只有晚上响。
这个噪声的节奏，有快有慢，有的非常密集，有的间隔会大一点。
那为什么会发生这个事情呢？
很简单， 就是流向错误。 散热器恒温阀和地暖分集水器的阀芯都是有流向要求的。
- 散热器恒温阀的阀芯，在没有安装温包的时候，都是常开的，靠弹簧的力把阀芯打开。
- 流向正确的时候， 水流作用力和弹簧的力是相同的， 都是想把阀芯打开。 当安装温包后，温包想关闭阀芯，就会施加向下的力， 抵消水流作用力+弹簧的合力，最后关上阀芯。
- 当流向安装错误时，水流的作用力会导致阀门关闭， 弹簧会想打开阀门， 两个人打架，就会出现反复的水锤噪声。

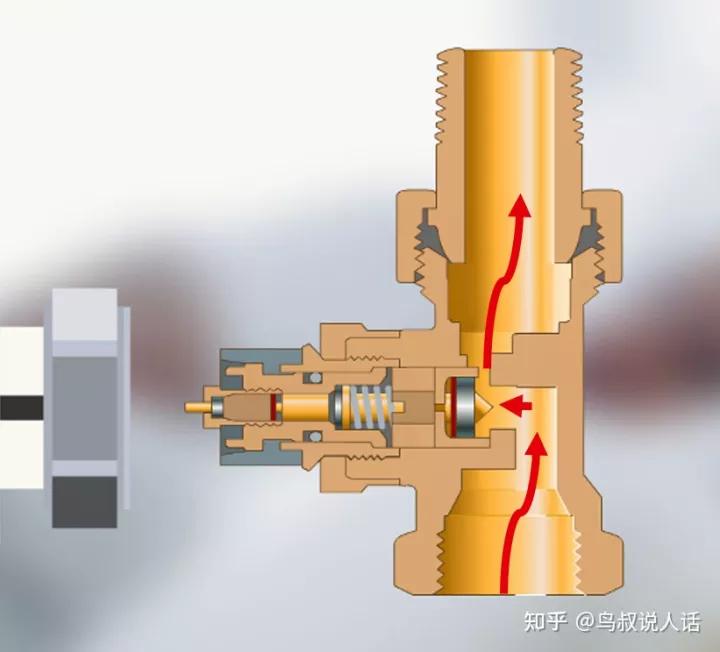

下图为散热器恒温阀的阀芯构造和流向要求， 地暖分集水器和它类似。
造成流向错误的原因大概有两种：
第一种原因是粗心 ， 工人失误。 我职业生涯见过最离谱的案例时一个小区的采暖总供回水管被接反了。
第二种原因更常见于散热器系统。 尤其是散热器恒温阀采用角阀形式的时候。

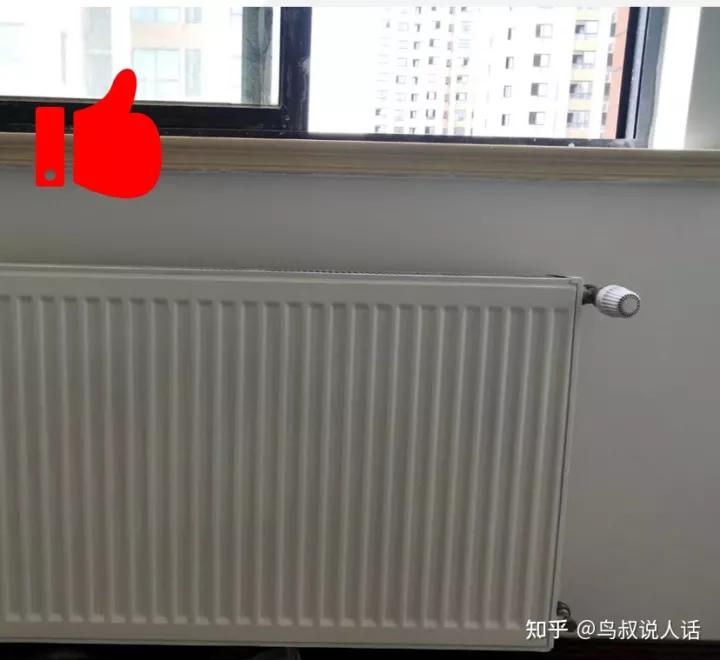

角阀一共有两种，一种是普通角阀，另外一种我自己叫它“反角阀” 。 我们的市面上常见散热器恒温阀，角阀形式为普通角阀。 当供水管从暖气片后方来的时候，采用普通角阀安装， 其流向争取的时候，阀头会垂直向外。 如下图

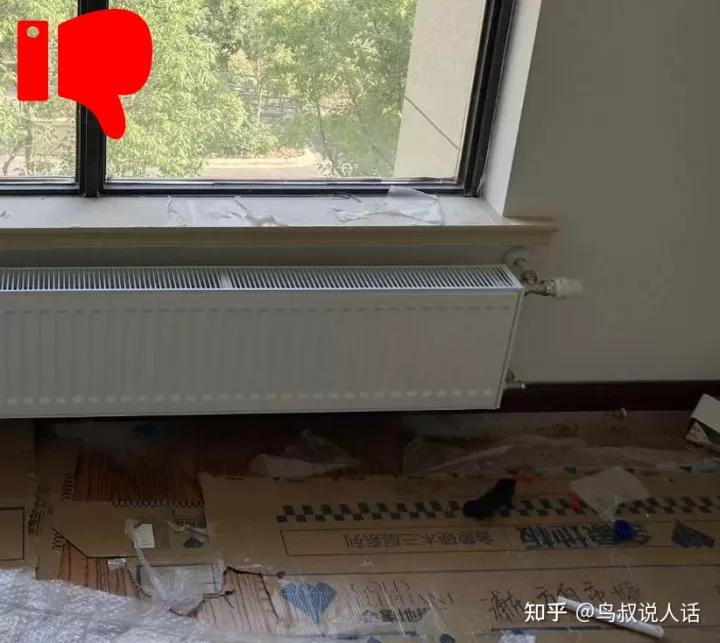

但有些安装商或者终端用户要求， 觉得阀头垂直向外会碍事，不美观， 所以就会用普通角阀，安装成下面这个样， 将阀头朝向散热器平行的方向。 这就造成了错误的流向。
解决办法：
解决办法其实很简单，我能想到的有以下几点：
- 对安装工人加强教育。
- 采取一些简单的方法，例如主管道保温套红蓝两色不同的保温套管。 这个简单办法，可以消除90% 以上的地暖分集水器流向错误。

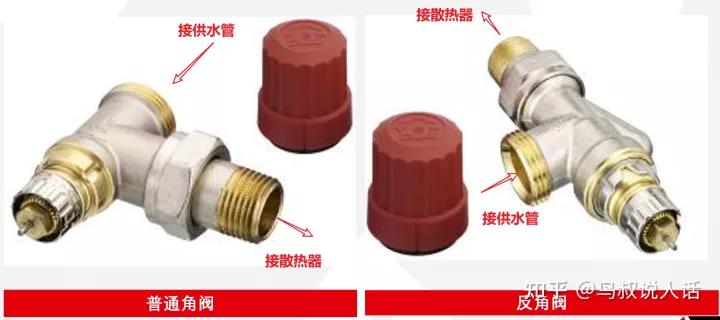

- 如果用户一定要求散热器恒温阀阀头的朝向，是平行于散热器方向，那么就一定要使用我前面说的“反角阀”， 我的老东家，他们管这种发叫做UK角阀。仔细看下图，普通角阀和反角阀的对比，你会发现两者的差别。
最根本的解决办法，那当然还是去参加鸟叔的舒适家居网课。 在千聊APP里搜索鸟叔的舒适家居网课，里面有一个明装散热器专栏。 或者在我们的微信公众号、视频号上，都能找到网课的入口。
下面这个链接也可以直接访问该课程：
「链接」)

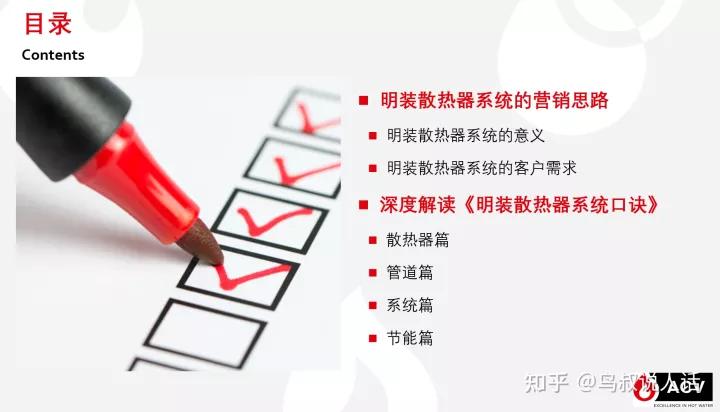

这个系列用超多的安装实例照片详细分析和拆解了明装散热器系统的营销思路和技术思路，详细解读了鸟叔以前爆火的明装散热器系统打油诗。课程的目录和内容如下图
不想听网课的朋友，也可以看看这首打油诗。 链接如下：
《明装散热器采暖系统口诀》独家奉送！
眼见过年前还有40天，最后再学一下，临阵磨枪， 不亮也光， 最后再接几个明装单子，就可以过年了！这波广告，打得真是666， 但我敢保证， 这个系列的课程物超所值，另外，这个系列的课程和打油诗中涉及的内容，同样适用于暗装散热器系统。
在家等羊的鸟叔，顺便打波广告的鸟叔 2022年末随笔
