前言：
这篇文章是小编于2012年4月所作，最早发布于收音机论坛中，并且在收音机爱好者群体中小范围流传，现在发布于本头条号，接受更多专家和高手的批评指教！
本人在收音机论坛和广播论坛的用户名均为“早起的小虫”。
*********************
一、致谢
感谢广坛坛友“bryan”，德生论坛坛友“owl”和“天涯一匹狼”，谢谢你们给予的支持，没有你们的帮助，这个短波天线也不能试制成功。
二、参考资料
制作这个框型天线主要参考了如下文章：
①点击进入——http://bbs.tecsun.com.cn/0002.asp?open=50645
②点击进入——链接已失效
③点击进入——链接已失效
④点击进入——http://bbs.tecsun.com.cn/0002.asp?open=146451&w=608
三、制作流程
由于上述四篇文章已将制作天线所使用的材料、制作过程和注意事项交待的很清楚了，本人再次无需赘笔。因此，言简意赅地、开门见山地上制作流程和细节图片。
1、准备制作材料
2、bryan帮助加工3.5mm插头

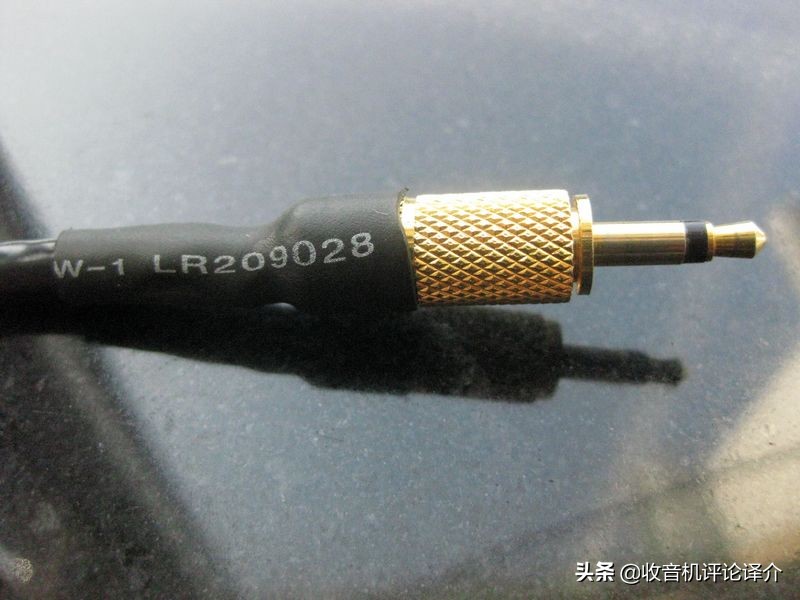

3、3.5mm插头特写

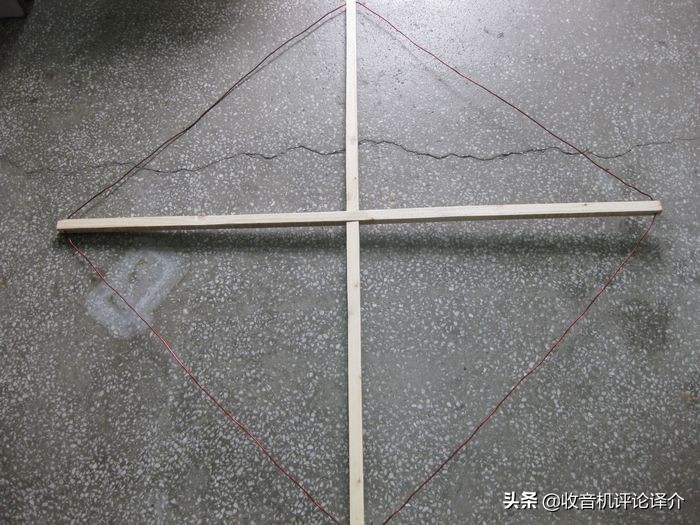

4、外框雏形

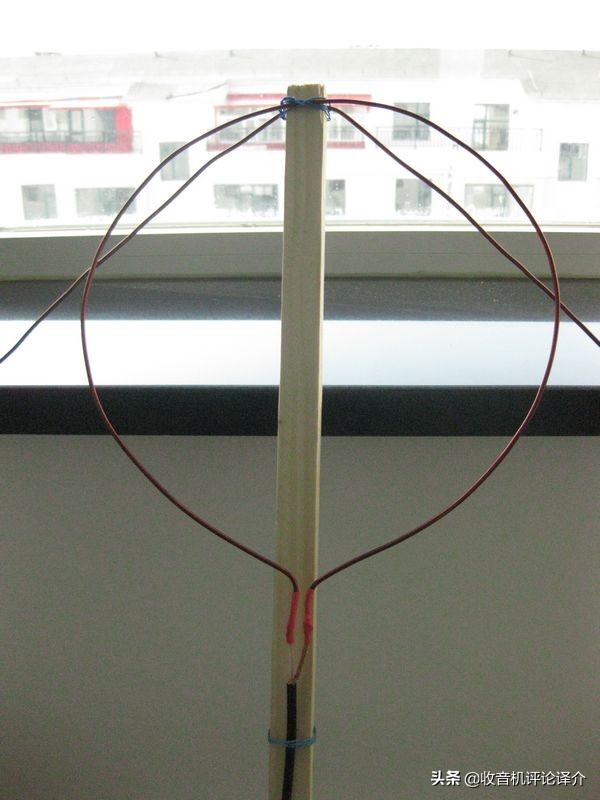

5、内环
6、内环接头

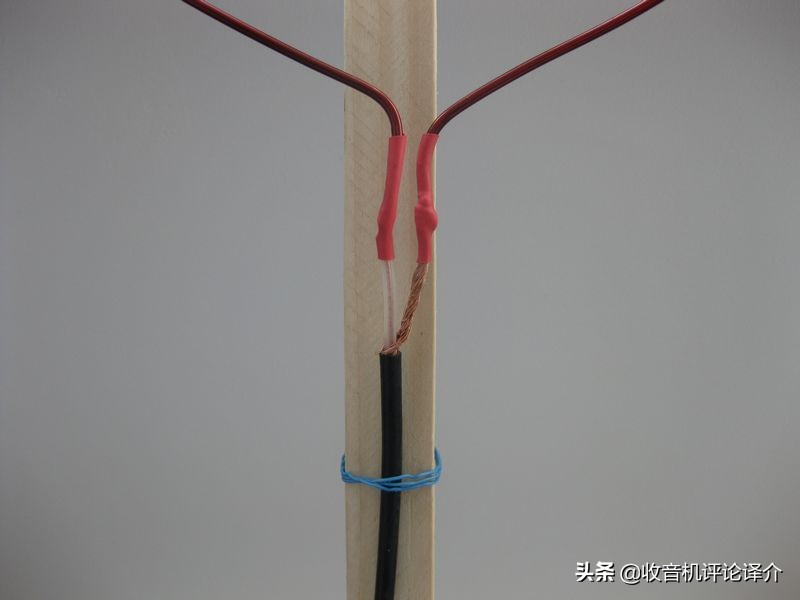

7、天线中部借口

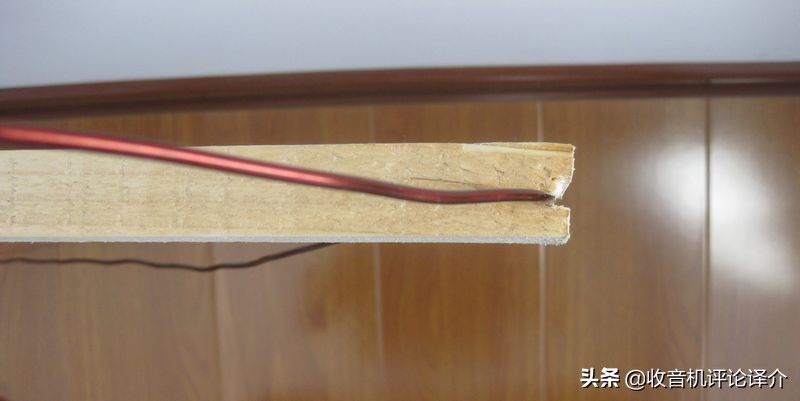

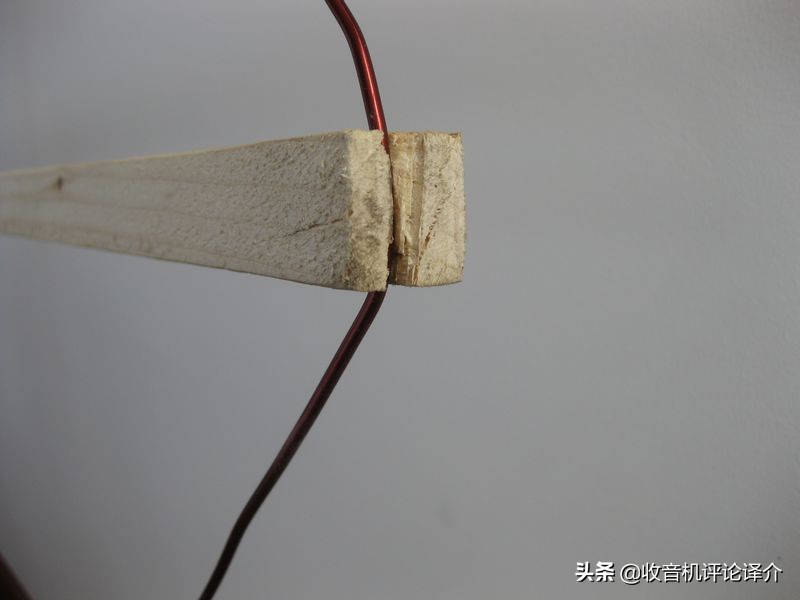

8、横撑右侧特写
9、横撑右侧特写2

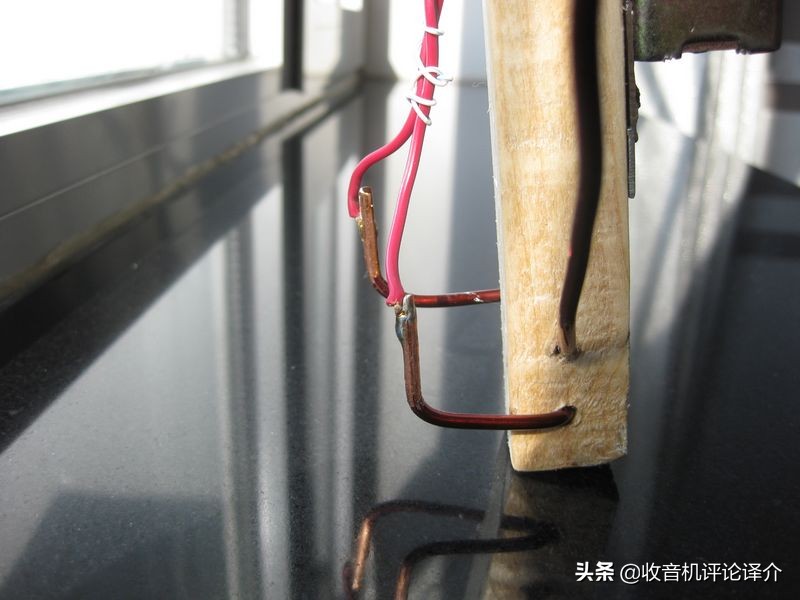

10、天线外框接头

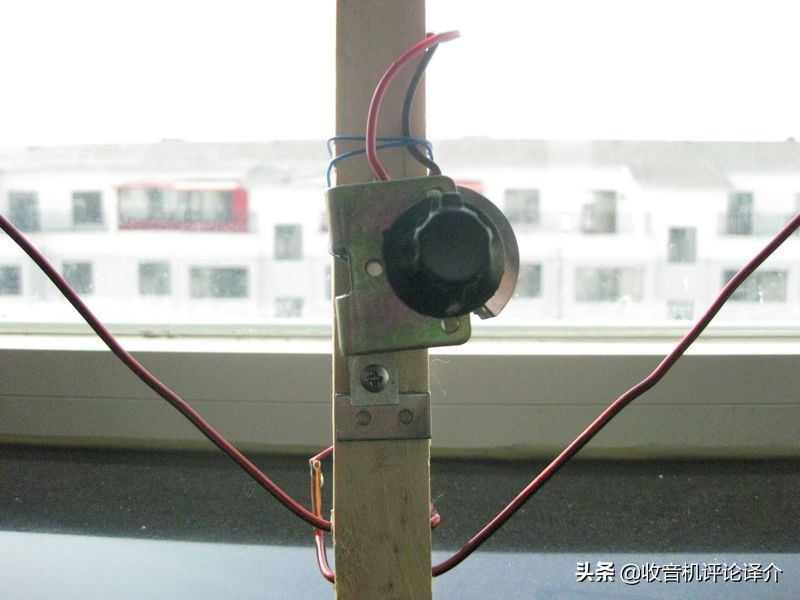

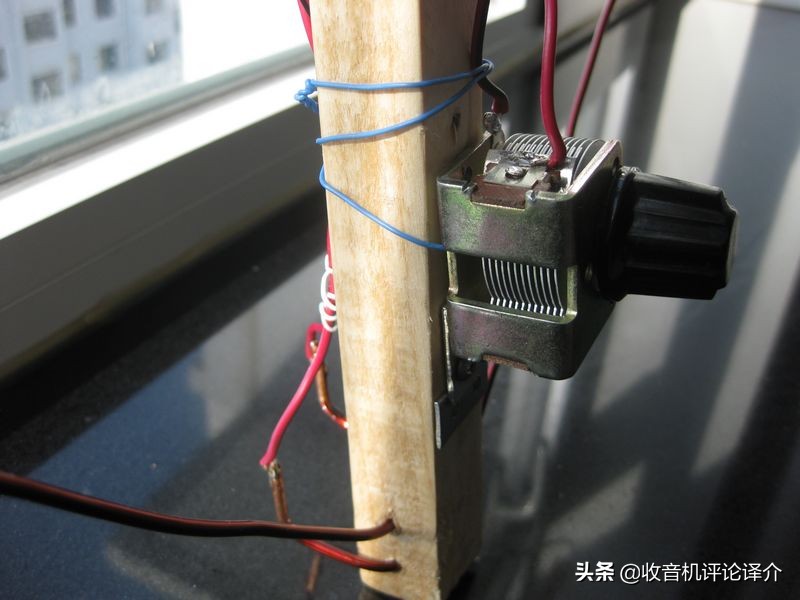

11、空气可变电容

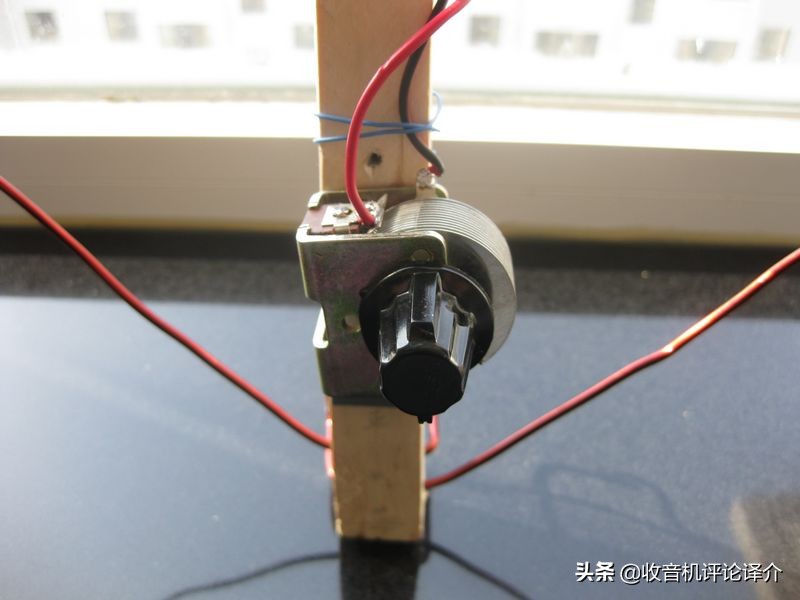

12、空气可变电容侧面

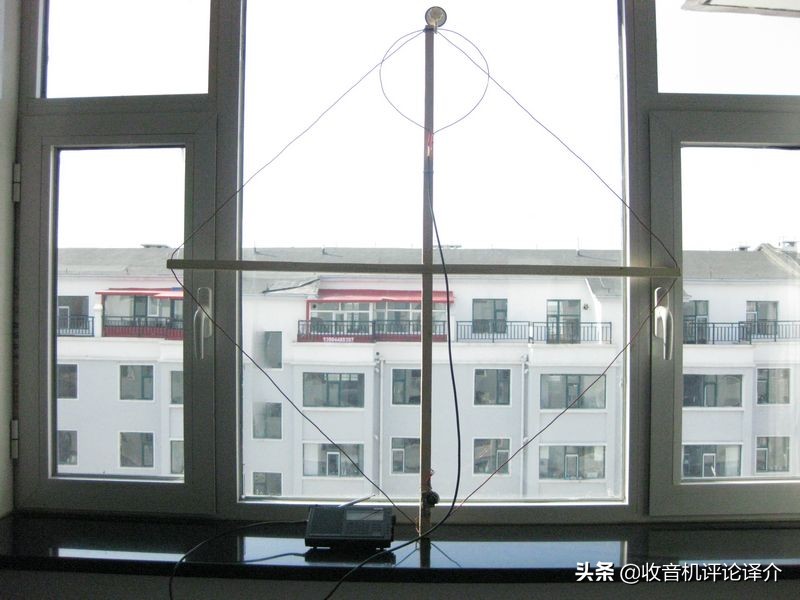

13、短波框型天线全貌

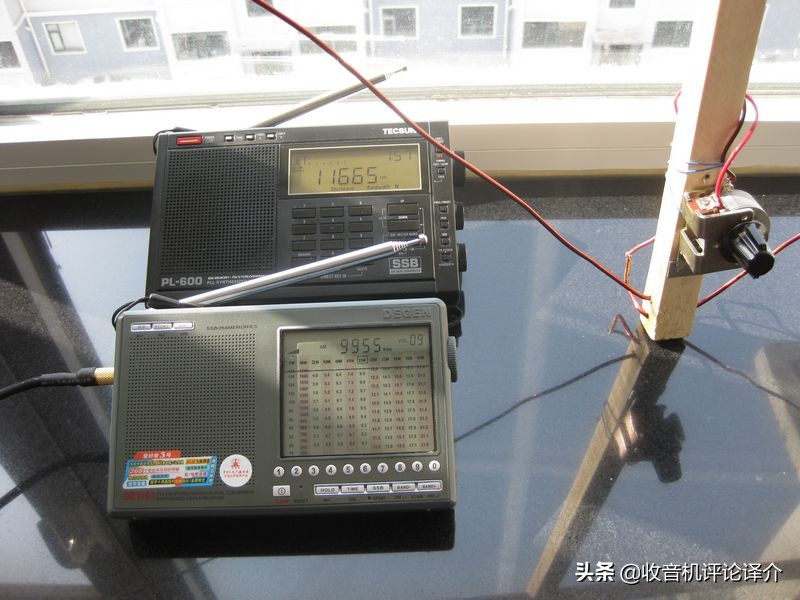

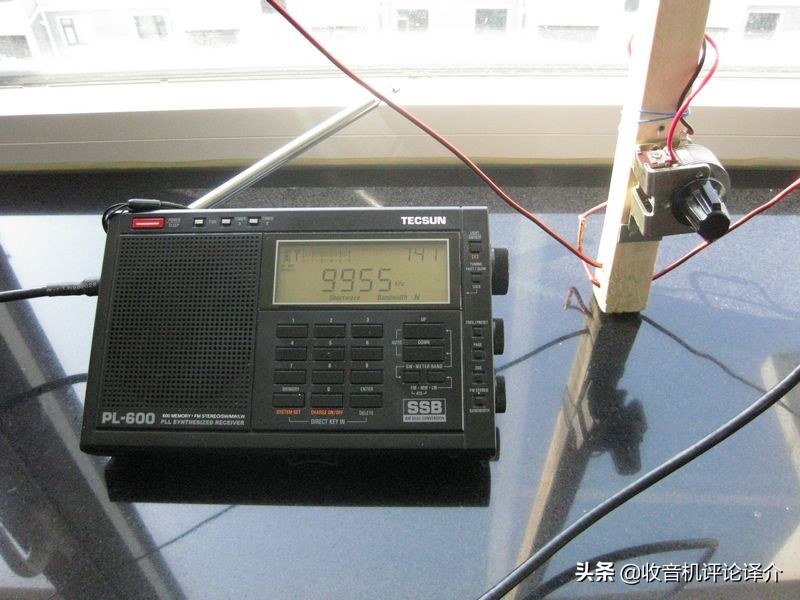

14、厚实持重的600配短波框型天线
制作天线的过程中还出现了一个小插曲，天线刚制作完成时，发现旋转可变电容收音机信号丝毫没有增强或减弱，曾致信“owl”坛友咨询，根据“owl”的回复，我和bryan仔细检查时发现：固定空气可变电容上部的螺母和定片连在一起了，致使电容失效。发现问题后，果断卸下该螺丝，再试验，成功了，随着旋转可变电容，收音机的信号出现了强弱变化！
现在天线杆上还留有当时拧螺丝的小孔。
四、个人改动
本人对该天线做了两个方面的小改动，一是将内环由天线的中部位置移到了天线顶端，尽管没有精密仪器测量，但是仅凭听感和600,1103的信号显示就可知在顶端比在中部效果好。二是将横撑的两端开槽，一方面便于收置。一米多的大天线不能总是放置在窗台上吧，不用时，将横撑卸下，弯折天线外框，就可以把它放在一个犄角旮旯里了。另一方面有利于“变形”。框型天线玩儿腻了？没关系！将横撑卸下，把框型圈成圆环，“变形”成功，大环套小环，环环相套的环形天线惊艳亮相了，继续玩儿………岂不美哉？
五、具体效果
该天线在改善短波（4—16兆）收听方面，效果不错，胜过随机赠送的外接软天线。具体情况详见本人已上传至土豆网的视频。
①1103用外接软天线和短波框型天线接受13715对比测试
②600用外接软天线和短波框型天线接受11915对比测试
六、粗浅认识
谈谈本人对使用过的几种天线的粗浅认识。①用收音机拉杆天线收听短波，效果最差，能应付强台，弱台不行。②将外接软天线的3.5mm接头去掉，接鱼嘴夹夹在拉杆天线上，接收效果上了一个档次，但低噪很大。③将外接软天线用3.5mm接头插在外接软天线插口上，效果改善明显，低噪下去了。④使用这个简易框型天线，在接受弱台时，效果改善显著，不是量的差别，而是质的不同！
七、制作成本
晒一晒制作天线的成本：
① 2cm*2cm的木方一根：5元
② 截面积2平方，直径为1.78mm的漆包线4.5米：13元
③ 3.5mm单声道插头：2元
④ 网购复旦牌单联空气可变电容（加邮费）：47元
⑤ 2米长的50欧姆同轴线是bryan友情赞助的，Free。三克油，bryan，(*^__^*) 嘻嘻……
最终成本是：67元
还想胡说几句：与其花高价频繁购买那些性能上相差无几的收音机，倒不如自己动手制作一个天线，既能享受DIY的乐趣，又能切实改善收听效果，何乐而不为呢？
最后，让大家见识一下bryan的庐山真面目：
Bryan的背影，能否像烂木头的背影一样亮骚整个广坛呢？
Bryan的工作时，恐怕是广坛坛友中最大的工作室了。另外，我始终认为：但凡是天才或能人，其生活场所、工作场所大都是凌乱的，一如bryan的工作室。
末了突生两句嘻语：
古有华佗刮骨为关公
今有bryan相助为小虫
各位看官，上述如有不当之处，请海涵！
*******************
欢迎留言评论！
