华世智能控制---四回路数显测控仪表使用说明书

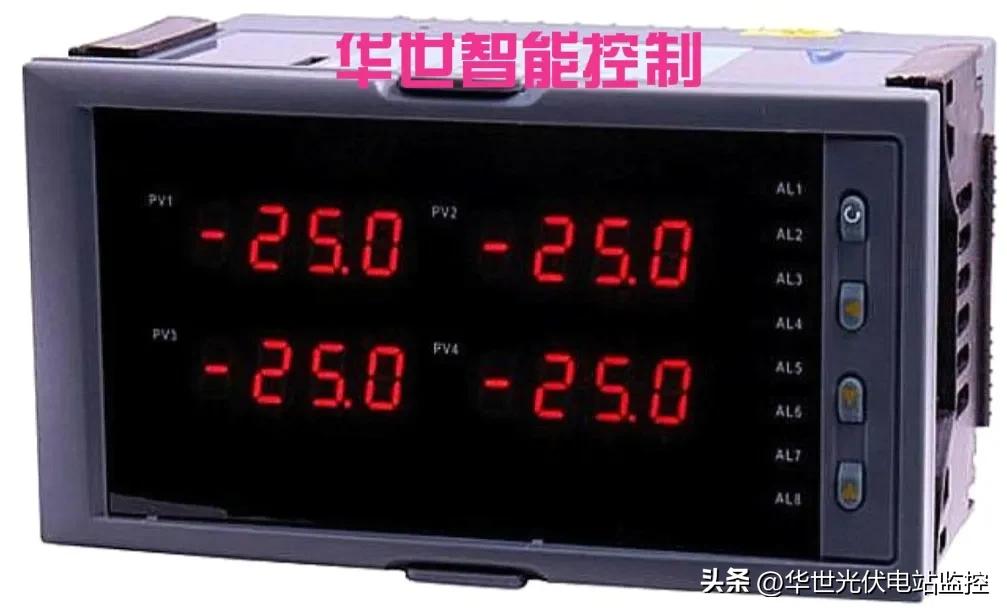

一、PM900/D仪表概述：
➤ 本仪表支持多种类型信号输入，可与各类现场功能传感器、变送器配套使用， 实现对：温度、压力、液位、速度、力等物理量的测量和显示 ，适用于需进行多测量点检测的系统，如：光伏发电浸油式变压器的油温、油压、油位进行测控
➤ 可同时显示4路测量信号，具2路统一报警、4路分别报警输出、4路分别变送输出功能
➤ RS485/232 通讯、驱动打印输出
➤ 4回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具强抗干扰能力
二、华世智能控制---四回路数显测控仪表PM900/D的主要技术参数：
➤输入阻抗：电流≤250Ω；电压≥500KΩ
➤ 输入电流最大限制≤30mA；输入电压最大限制≤6V
➤输出负载能力：电流≤500Ω；电压≥250 KΩ （注：需要更高负载能力时，须更换模块）；继电器：AC220V/0.6（小） DC24V/0.6A（小） AC220V/3A（大） DC24V/3A（大） ，注：规定尺寸仪表继电器输出时，允许负载能力为： AC220V/2A，DC24V/0.6A；24V 配电或馈电≤30mA
三、华世智能控制---四回路数显测控仪表PM900/D的综合参数：
☞ 测量精度：0.2%FS ±1字
☞ 设定方式：面板轻触式按键，数字设定；参数设定值密码锁定；设定值断电永久保存
☞显示 ：-1999～9999 测量值显示；0～100%测量值光柱显示；发光二级管工作状态显示
☞ 使用环境 ：环境温度0～50℃；相对湿度≤85%RH；避免强腐蚀气体
☞ 工作电源：AC90～265V（开关电源），50-60HZ；DC 20～29V （开关电源）
☞ 功耗：≤5W
☞ 结构：标准卡入式
☞ 华世智能PM900/D仪表的通讯：采用标准MODBUS 通讯协议，RS-485通讯距离1公里；RS-232通讯距离15米，注：仪表带通讯功能时，通讯转换器建议选用有源转换器
