功能一览
- 支持模拟复合视频（CCVS）/ 模拟HD分量（YPbPr）及HDMI输出
- 模块化设计，可以根据需要配置或升级
- 多种标准测试图形，并针对公路口测试提供SD/HD综合测试图卡
- 直接设置按钮切换图像和制式，操作便捷
- SD信号支持720×576/50Hz，宽高比4:3
- SD综合测试图包括CCIR17/18/330/331、75% 彩条、SINX/X、50% 平场、红场、15KHz 方波及静默行信号等
- HD分辨率支持1080i/1080P，帧率支持50Hz/60Hz
- HD提供综合测试图、多波群、100％彩条、极限八灰度、白窗、黑窗、黑白窗、棋盘格、白场、黑场、跳帧及在1080i和1080p 格式下有效的拖尾测试图
CCVS信号指标
（注：测量时，视频分析仪采用32次平均后取值 ）
模拟高清分量YPbPr指标

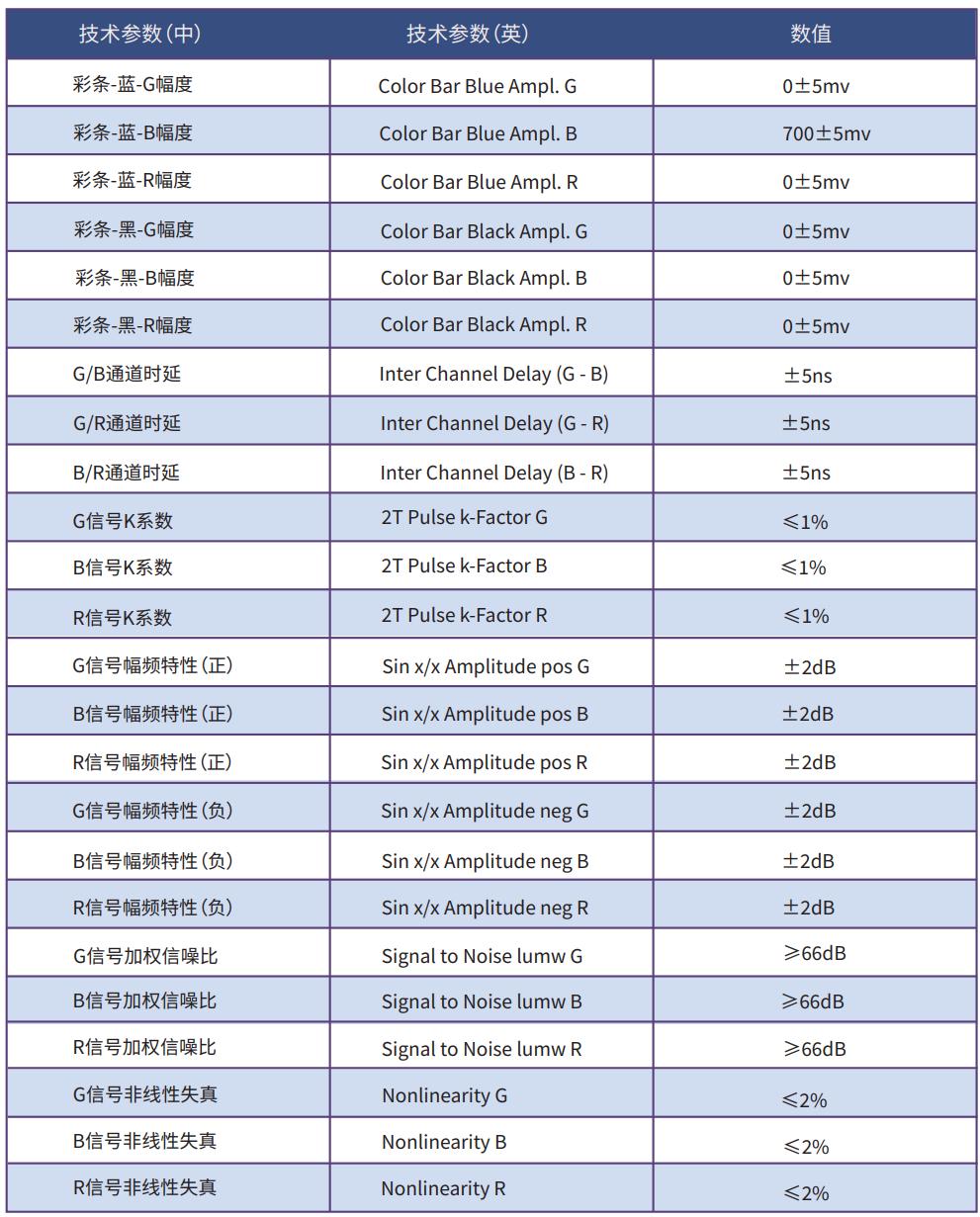

模拟高清分量RGB信号指标
HDMI YCbCr信号指标
HDMI RGB信号指标
CCVS面板按键说明
高清视频面板按键说明
交通视频传输典型测试参数
标清模拟复合视频测试
高清Y/Pb(Cb)/Pr(Cr)视频测试
CCVS典型信号示意图
静默行
亮度阶梯
CCIR17行信号
CCIR330行信号

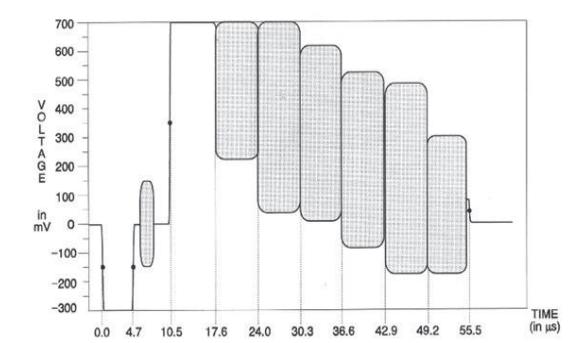

75%彩条
Sinx/x信号
CCIR18行信号
CCIR331行信号
HD典型信号示意图

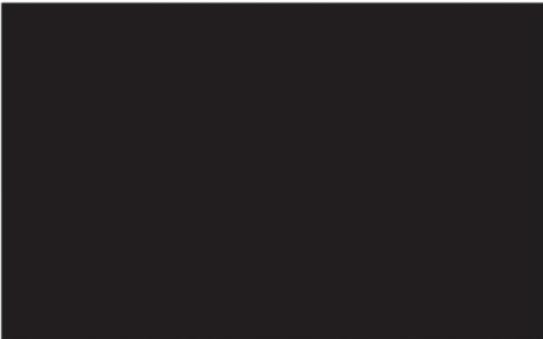

黑场信号
100%彩条

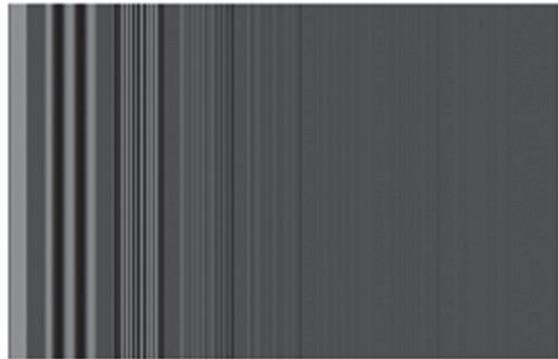

多波群
拖尾测试
白场信号
极限八灰度
