Nor Flash的连接线有地址线，数据线，片选信号读写信号等，Nor Flash的接口属于内存类接口，Nor Flash可以像内存一样读，但是不能像内存一样写，需要做一些特殊的操作才能进行写操作，读只需像内存一样读很简单。

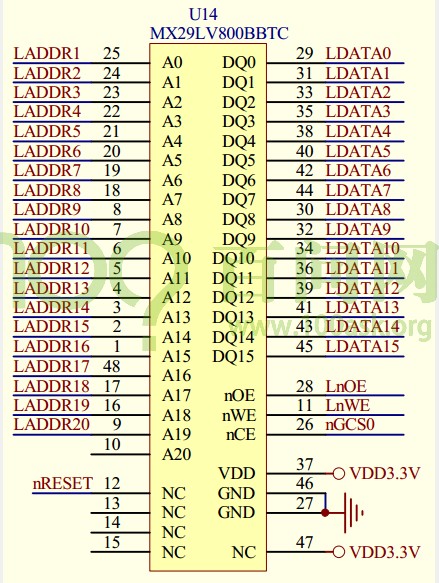

Nor Flash原理图如图：
Flash介绍
常用的Flash类型有Nor Flash和NAND Flash两种。

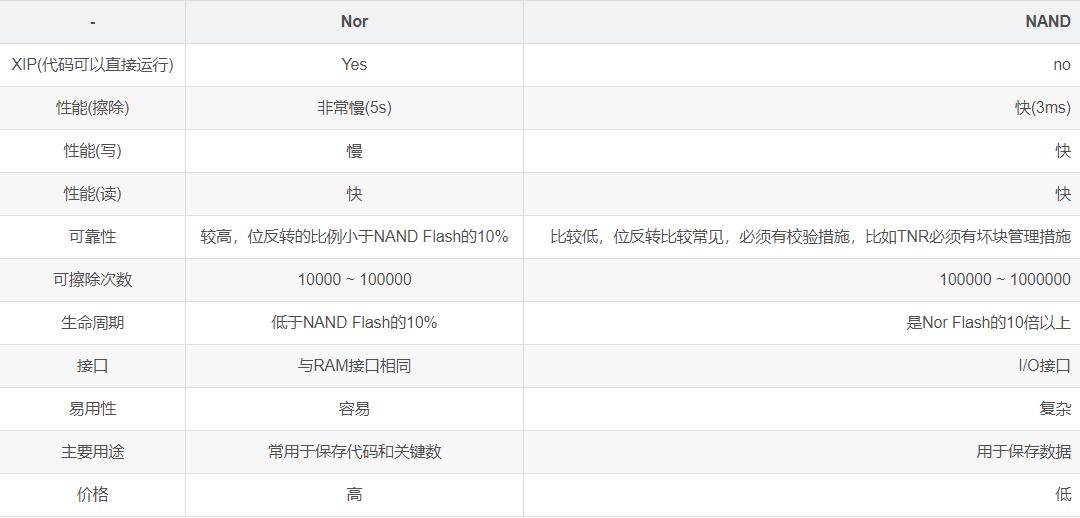

Nor Flash由Intel公司在1988年发明，以替代当时在市场上占据主要地位的EPROM和E2PROM。NAND Flash由Toshiba公司在1989年发明。两者的主要差别如下表：
Nor Flash支持XIP，即代码可以直接在Nor Flash上执行，无需复制到内存中。这是由于NorF lash的接口与RAM完全相同，可以随机访问任意地址的数据。Nor Flash进行读操作的效率非常高，但是擦除和写操作的效率很低，另外，Nor Flash的容量一般比较小。NAND Flash进行擦除和写操作的效率更高，并且容量更大。一般而言，Nor Flash用于存储程序，NAND Flash用于存储数据。基于NAND Flash的设备通常也要搭配Nor Flash以存储程字。
Flash存储器件由擦除单元（也称为块）组成，当要写某个块时，需要确保这个块已经被擦除。Nor Flash的块大小范围为64kB、128kB：NAND Flash的块大小范围为8kB，64kB，擦/写一个Nor Flash块需4s，而擦／写一个NAND Flash块仅需2ms。Nor Flash的块太大，不仅增加了擦写时间，对于给定的写操作，Nor Flash也需要更多的擦除操作——特别是小文件，比如一个文件只有IkB，但是为了保存它却需要擦除大小为64kB—128kB的Nor Flash块。
Nor Flash的接口与RAM完全相同，可以随意访问任意地址的数据。而NAND Flash的接口仅仅包含几个I/O引脚，需要串行地访问。NAND Flash一般以512字节为单位进行读写。这使得Nor Flash适合于运行程序，而NAND Flash更适合于存储数据。
容量相同的情况下，NAND Flash的体积更小，对于空间有严格要求的系统，NAND Flash可以节省更多空间。市场上Nor Flash的容量通常为IMB~4MB(也有32MB的Nor Flash)，NAND Flash的容量为8MB~512MB。容量的差别也使得Nor Flash多用于存储程序，NAND Flash多用于存储数据。
对于Flash存储器件的可靠性需要考虑3点：位反转、坏块和可擦除次数。所有Flash器件都遭遇位反转的问题：由于Flash固有的电器特性，在读写数据过程中，偶然会产生一位或几位数据错误（这种概率很低），而NAND Flash出现的概率远大于Nor Flash，当位反转发生在关键的代码、数据上时，有可能导致系统崩溃。当仅仅是报告位反转，重新读取即可：如果确实发生了位反转，则必须有相应的错误检测/恢复措施。在NAND Flash上发生位反转的概率史高，推荐使用EDC/ECC进行错误检测和恢复。NAND Flash上面会有坏块随机分布在使用前需要将坏块扫描出来，确保不再使用它们，否则会使产品含有严重的故障。NAND Flash每块的可擦除次数通常在100000次左右，是Nor Flash的10倍。另外，因为NAND Flash的块大小通常是NorF lash的1/8，所以NAND Flash的寿命远远超过Nor Flash。
嵌入式Linux对Nor、NAND Flash的软件支持都很成熟。在Nor Flash上常用jffs2文件系统，而在NAND Flash常用yaffs文件系统。在更底层，有MTD驱动程序实现对它们的读、写、擦除操纵，它也实现了EDC/ECC校验。
Nor Flash的操作
下面我们使用u-boot来体验Nor Flash的操作(开发板设置Nor启动，进入u-boot)。
1).使用OpenJTAG烧写UBOOT到Nor Flash
那么我们怎么用u-boot来操作呢？

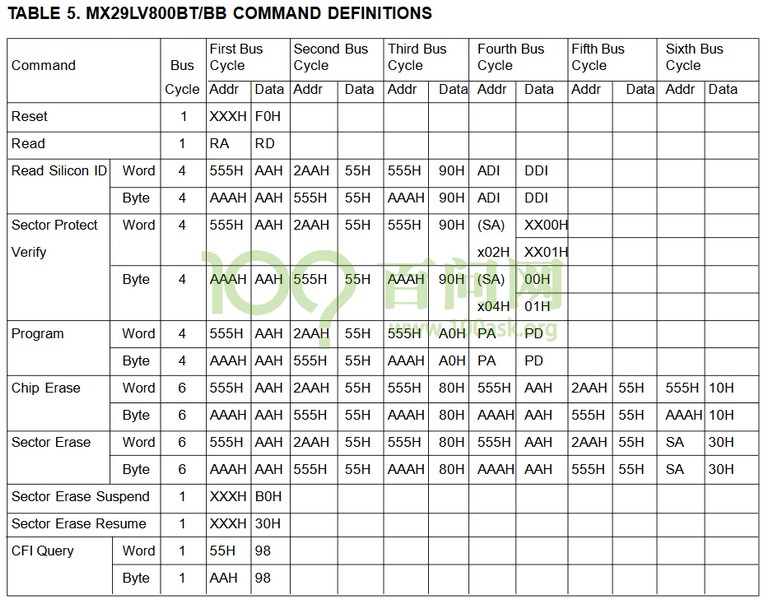

Nor Flash手册里会有一个命令的表格，如图：
下面简单的举一些例子：
复位(reset)：往任何一个地址写入F0。
读ID(ReadSiliconID)：很多的Nor Flash可以配置成位宽16bit(Word)，位宽8bit(Byte)。对于我们使用的jz2440开发板使用是位宽16bit，怎样读ID呢？
根据前面的图可知，往Nor Flash的555地址写AA，再往2AA的地址写入55，再往555的地址写入90，然后就可以读ADI地址，就可以读到DDI数据了。
实例1
读数据：
在u-boot上执行：md.b 0
结果(和我们烧进去的数据完全一样)：
00000000:170000ea14f09fe514f09fe514f09fe5................
00000010:14f09fe514f09fe514f09fe514f09fe5................
00000020:6001f833c001f8332002f8337002f833`..3...3..3...3
00000030:e002f8330004f8332004f833efbeadde...3...3..3....
可以得出结论：u-boot可以像读内存一样来读nor flash
实例2
读ID(参考Nor手册)
- 往地址555H写入AAH(解锁)
- 往地址2AAH写入55H(解锁)
- 往地址555H写入90H（命令）
- 读0地址得到厂家ID(C2H)
- 读1地址得到设备ID(22DAH或225BH)
- 退出读ID状态：给任意地址写F0H就可以了。
下图为2440和Nor Flash的简易连接图：
2440的A1接到Nor的A0所以2440发出的地址是，Nor Flash收到的地址左移一位。比如：2440发出(555H<<1)地址，Nor Flash才能收到555H这个地址。

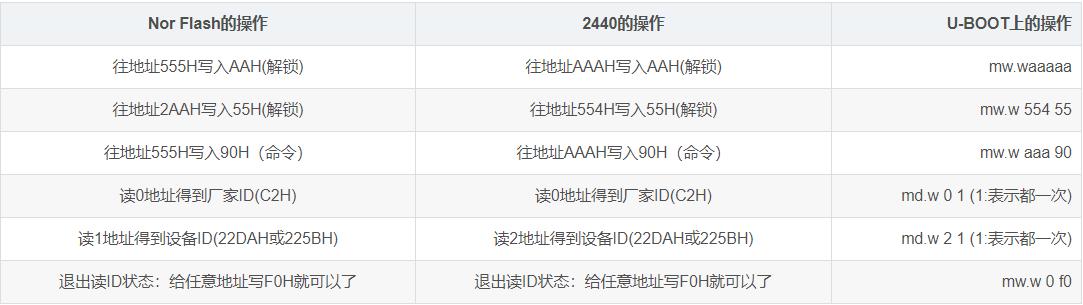

下面对在Nor Flash的操作，2440的操作，U-BOOT上的操作进行比较，如下表：
1）.当执行过
md.w 0 1
结果(输出厂家ID)：
00000000:00c2…(00c2就是厂家ID)
2）.当执行过
md.w 2 1
结果(输出设备ID)：
00000002:2249I"(2249就是设备ID)
3）.当执行
mw.w 0 f0
就退出读ID的状态，
4）.执行：
md.b 0
结果：00000000:17.（读到的就是Nor Flash地址·0的数据）
