前言
Redmi红米推出了一款27寸4K显示器，这款显示器采用IPS屏幕，具有178°广视角，并使用DC调光，支持100% sRGB和95% DCI-P3色域。这款显示器与众不同的地方是内置了USB-C接口，不仅支持音视频传输、数据传输，还能给笔记本进行PD快充，最高功率可达65W。
这款显示器还配备了升降旋转支架，支持上下升降，竖屏旋转，左右旋转，前后角度调节以及壁挂使用，显示器具备莱茵tuv低蓝光认证和SGS低蓝光认证，办公使用再无后顾之忧。下面充电头网就对这款显示器进行拆解，一起来看看内部用料和电路设计。
红米4K液晶显示器开箱

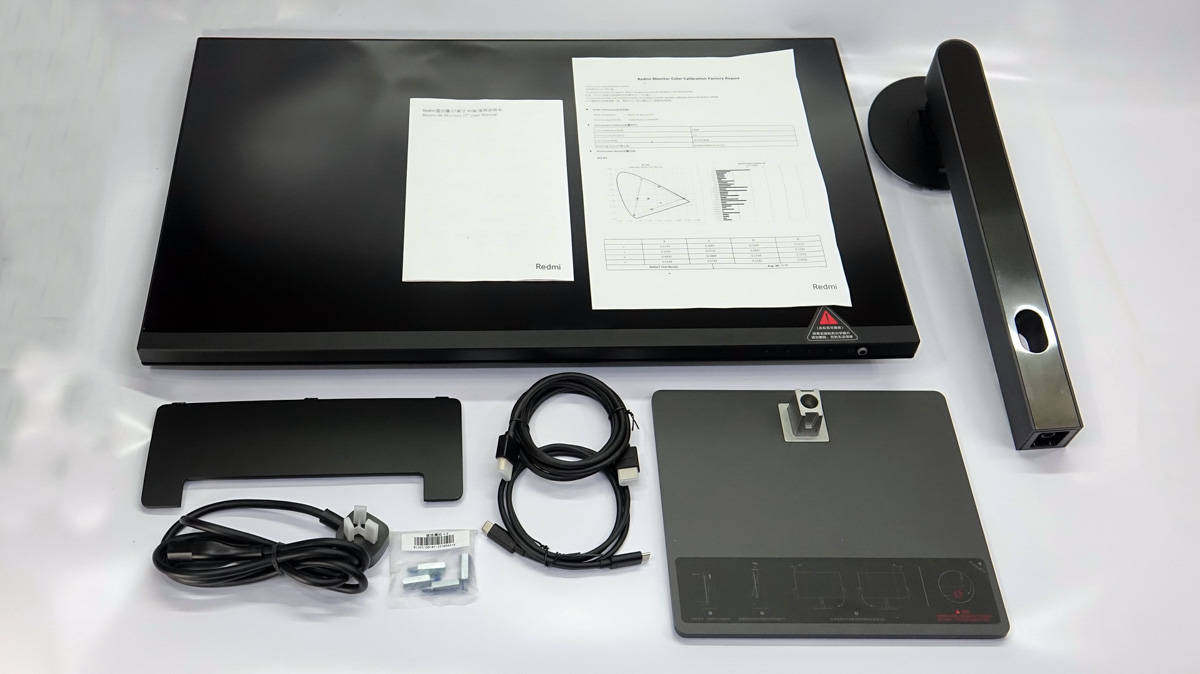

红米27寸4K显示器全部东西一览，包括显示器、支撑杆、底座、CC线、HDMI线、电源线、说明书等，显示器需要自行组装，不过根据说明书来操作很简单。

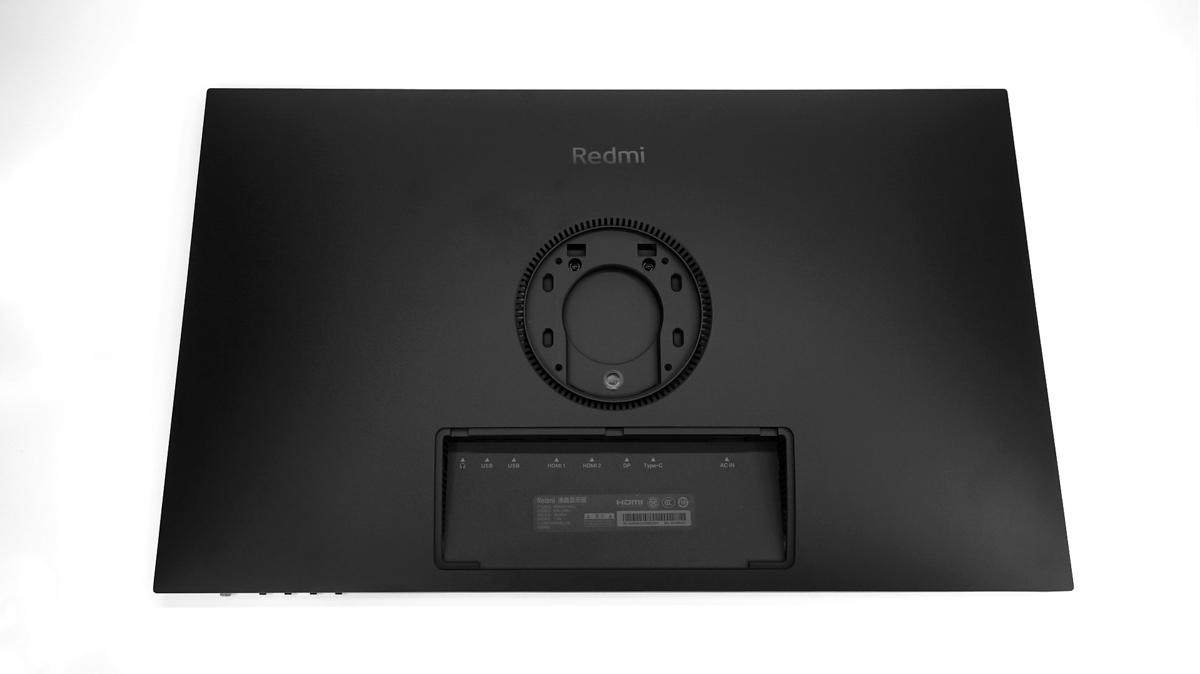

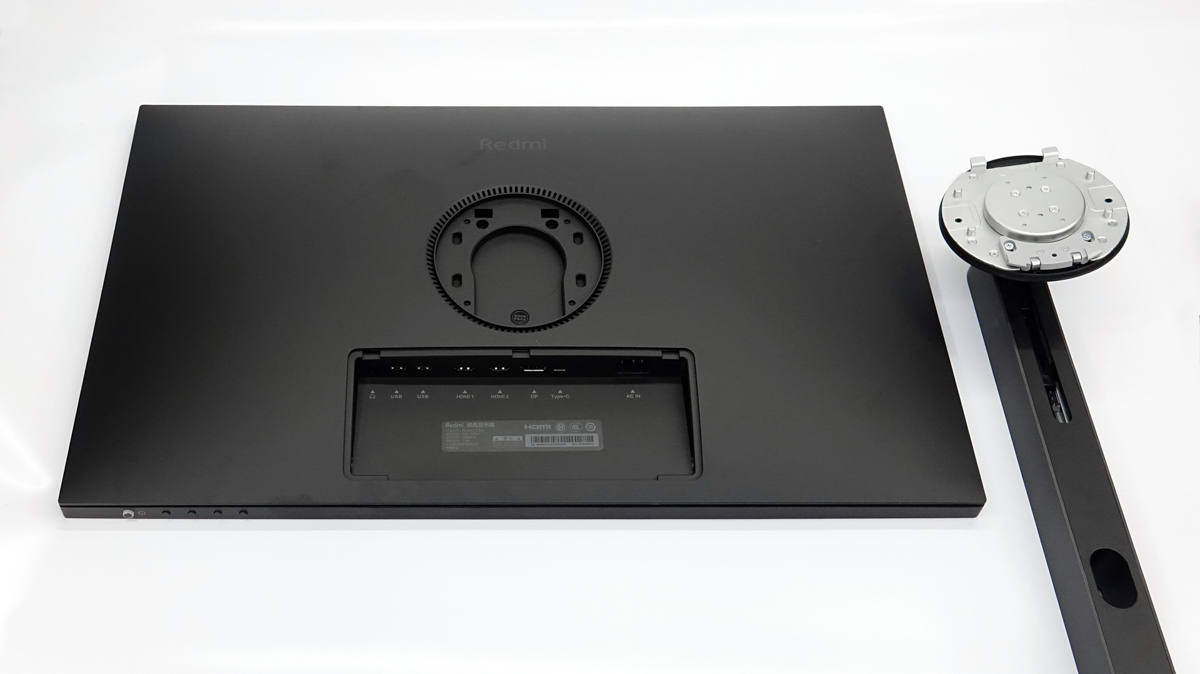

显示器背面有Redmi品牌、连接槽、功能接口以及参数。

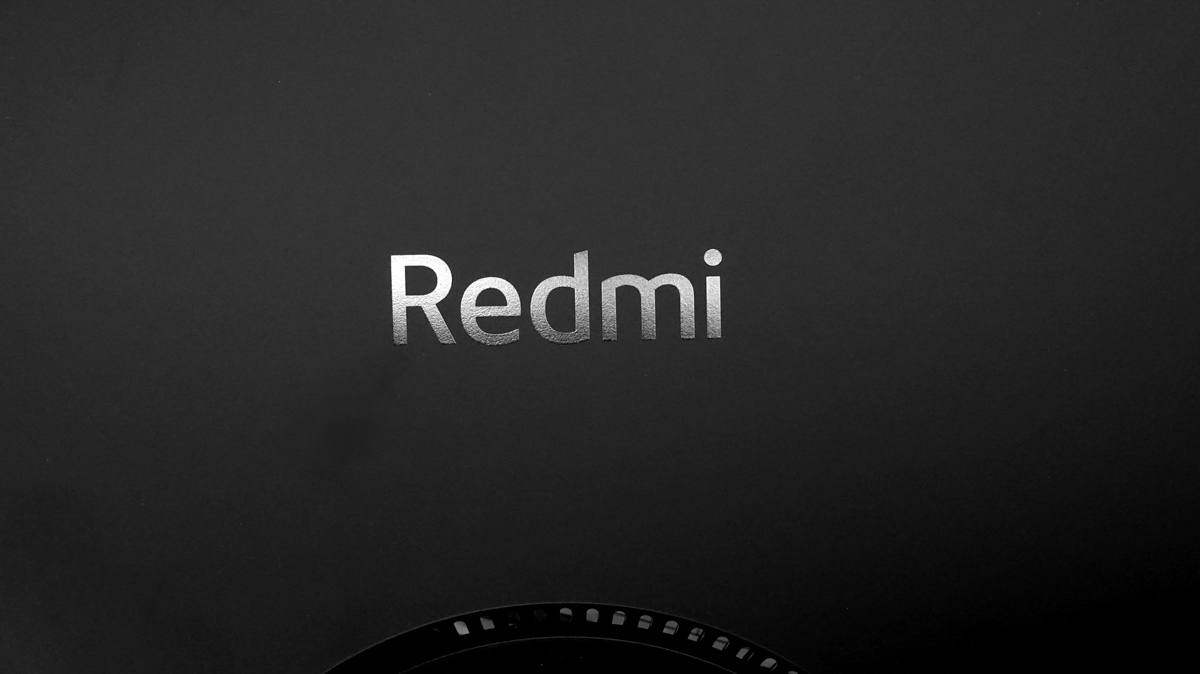

Redmi品牌特写。

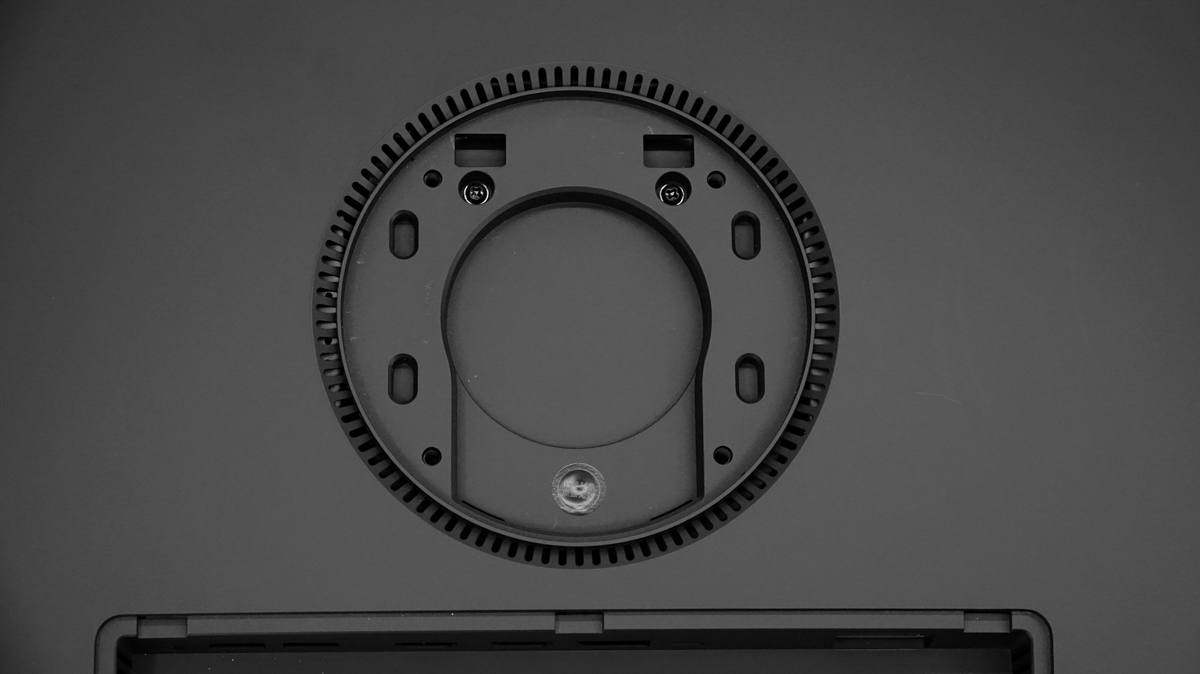

连接槽特写，设有很多小固定槽，外围设有散热孔。

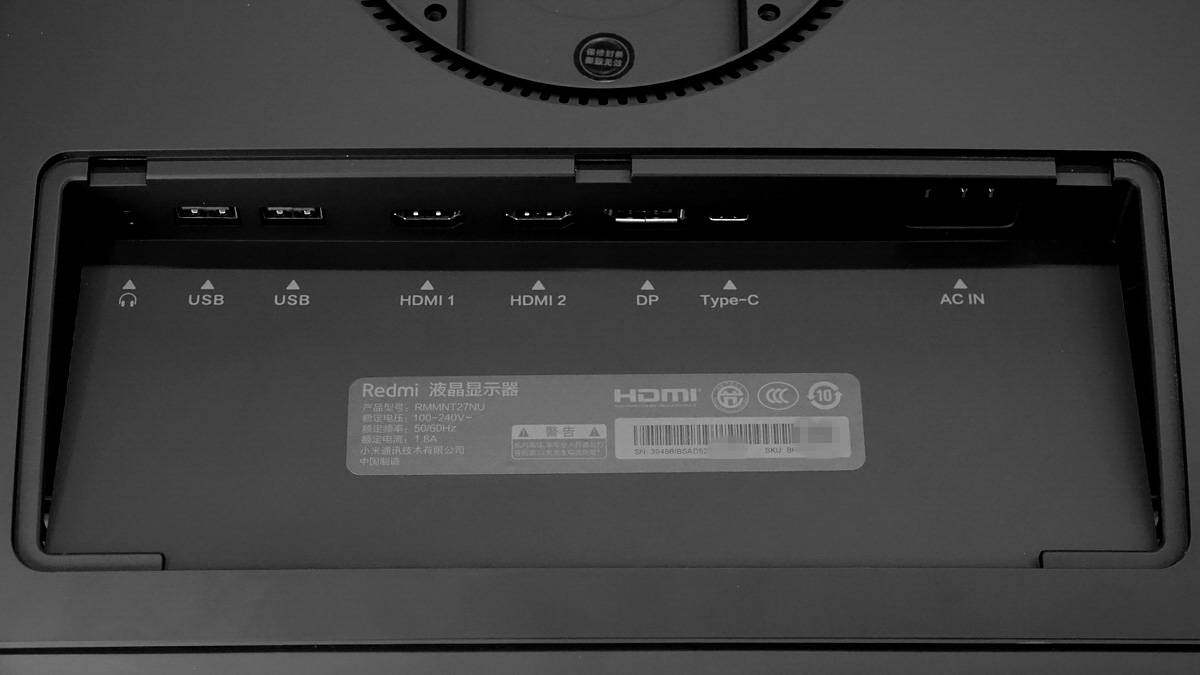

下方有电源线插口、USB-C口、DP口，两个HDMI口，两个USB口以及3.5mm耳机插口，接口旁都印有相对应的区别标识，方便用户使用。

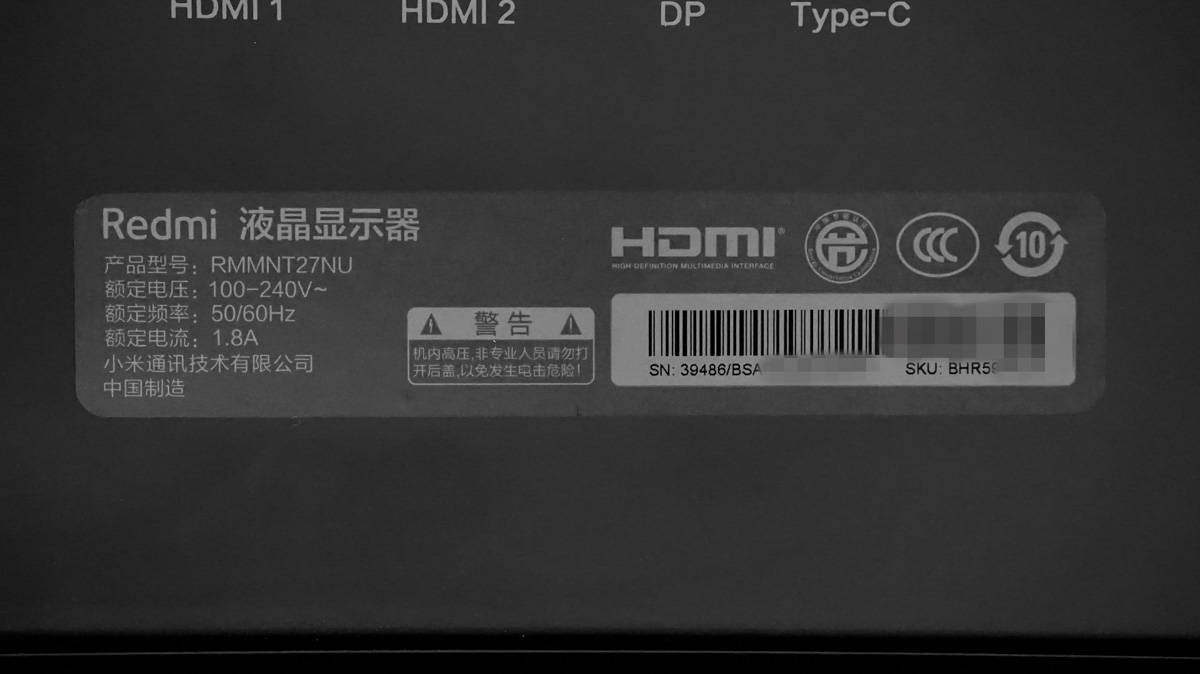

显示器铭牌特写，型号为RMMNT27NU，额定电压100-240V~，额定频率50/60Hz，额定电流1.8A，小米通信技术有限公司，通过了CCC、HDMI等认证。

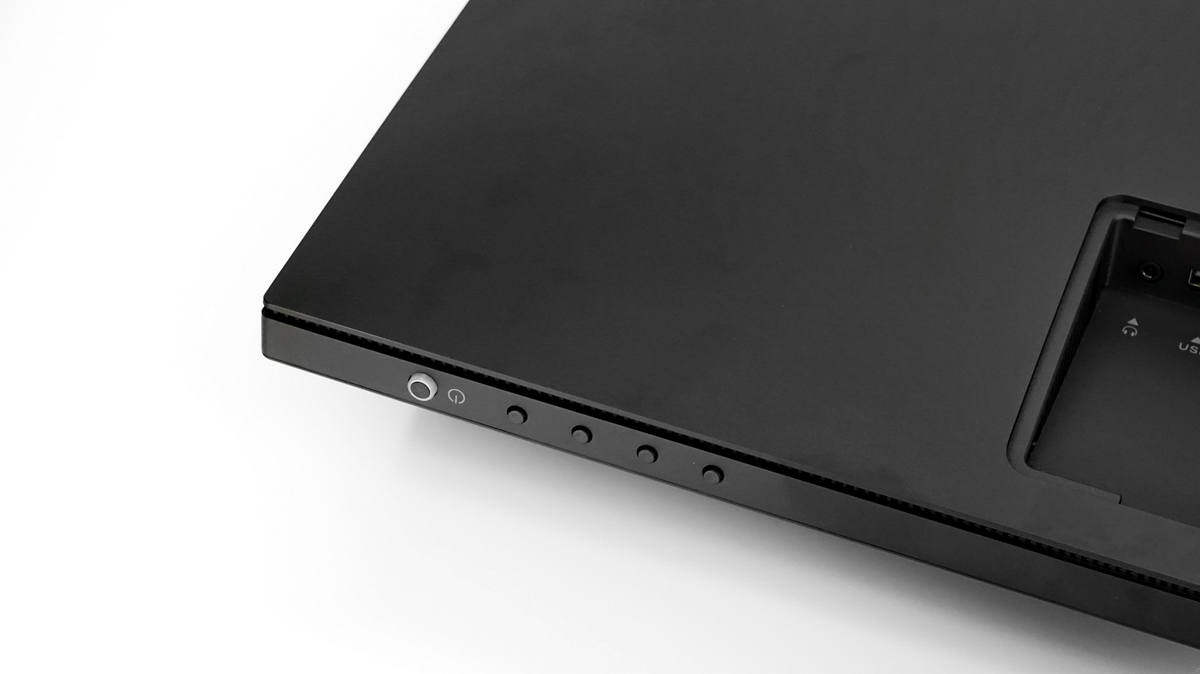

底部设有电源键、音量键等。
支撑杆连接端是金属圆盘，提升强度避免折断情况，此外还能上下滑动调整角度。

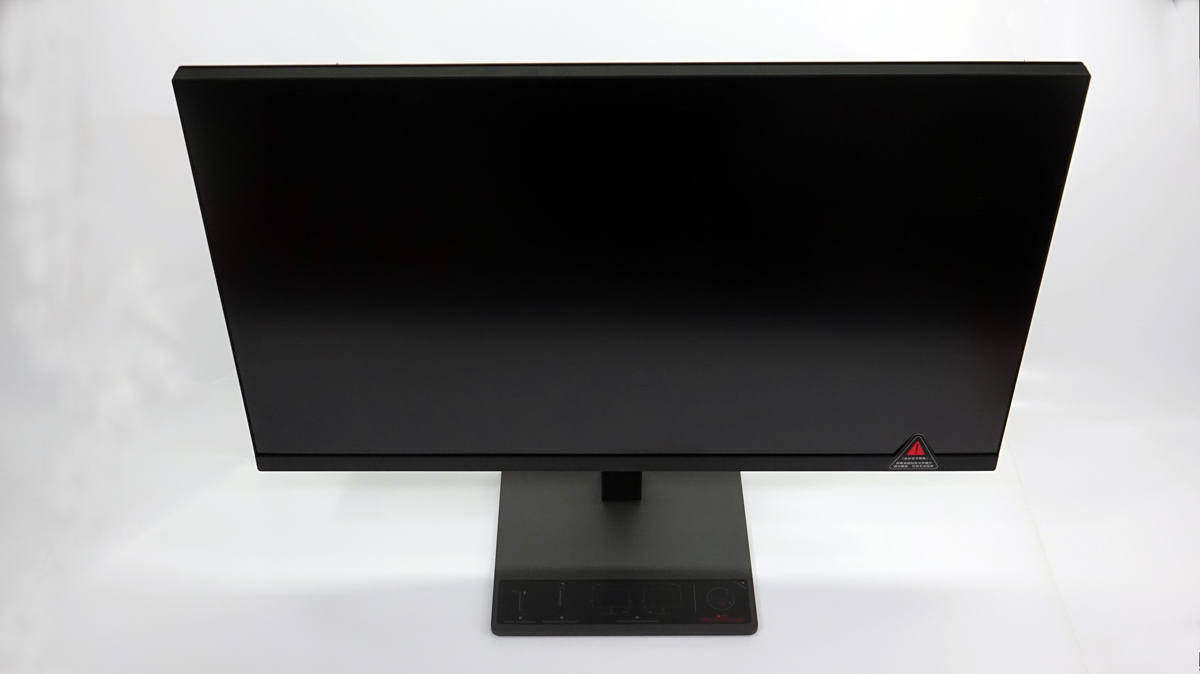

显示器组装完成一览。
红米4K液晶显示器拆解
简单看完外观介绍，下面直入正题进行拆解，看看这款显示器的内部用料及设计。

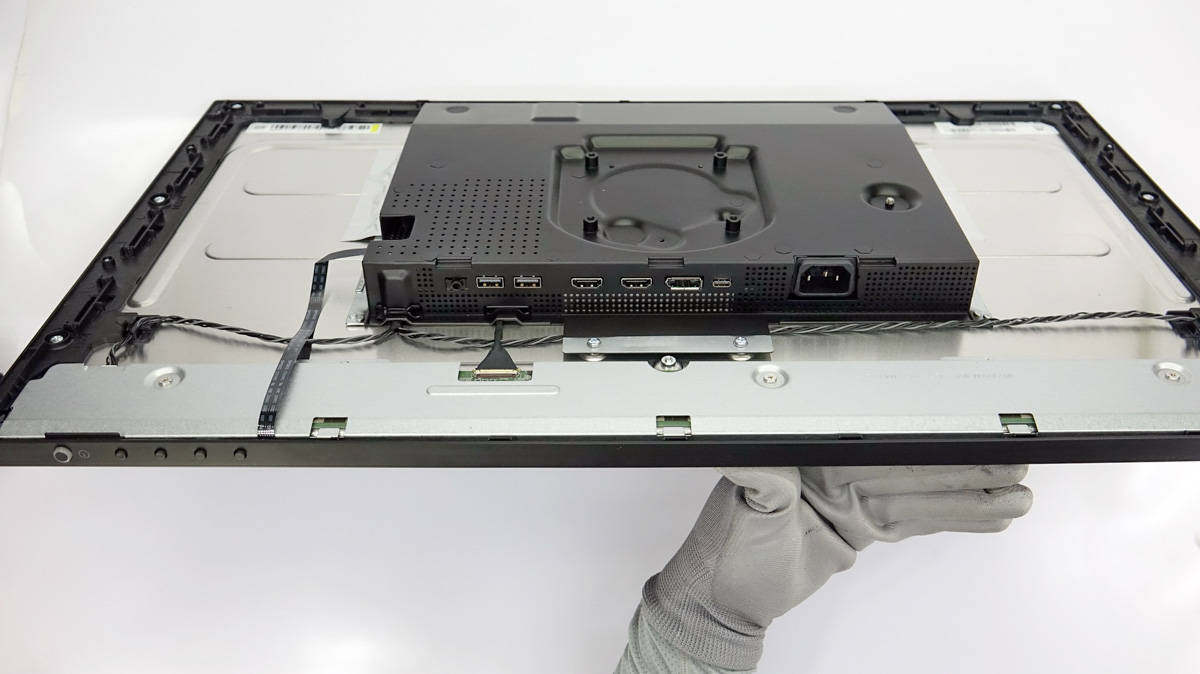

撬开机身四周的卡扣，拆下显示器后盖。内部金属外壳采用铝箔胶带粘贴屏蔽，并使用螺丝固定。
显示器电源板与控制板均采用金属外壳屏蔽，外壳外侧涂黑与后盖颜色一致。

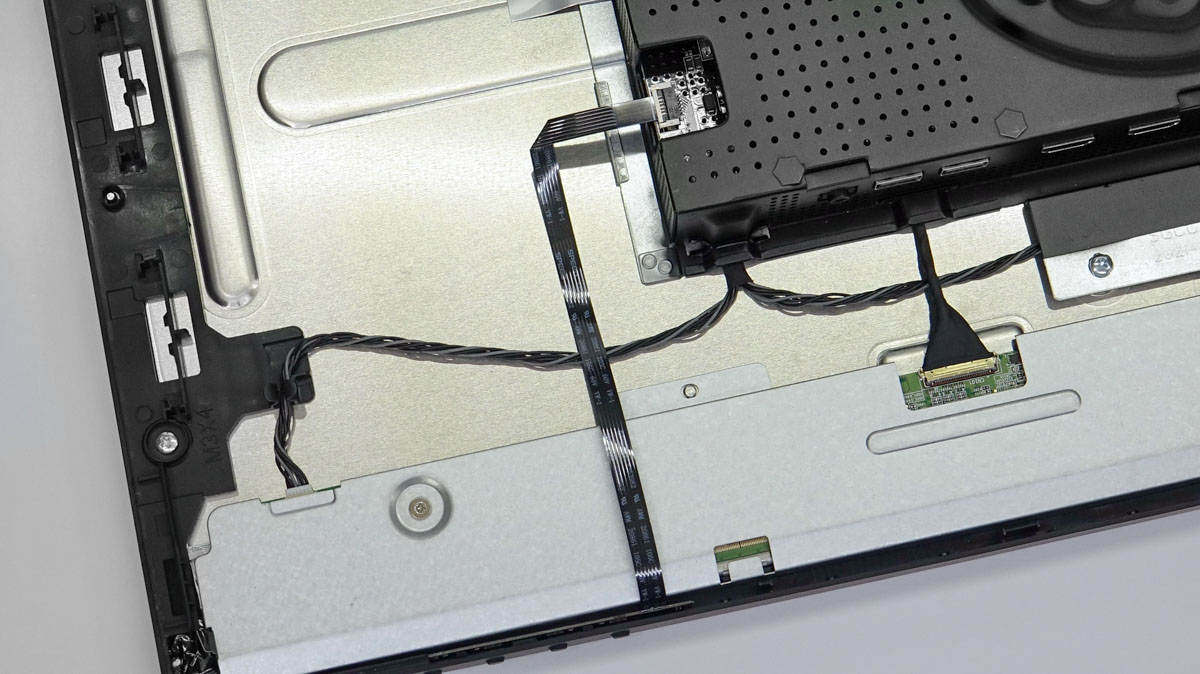

外壳侧面引出LED背光供电线，按键板排线和屏线。

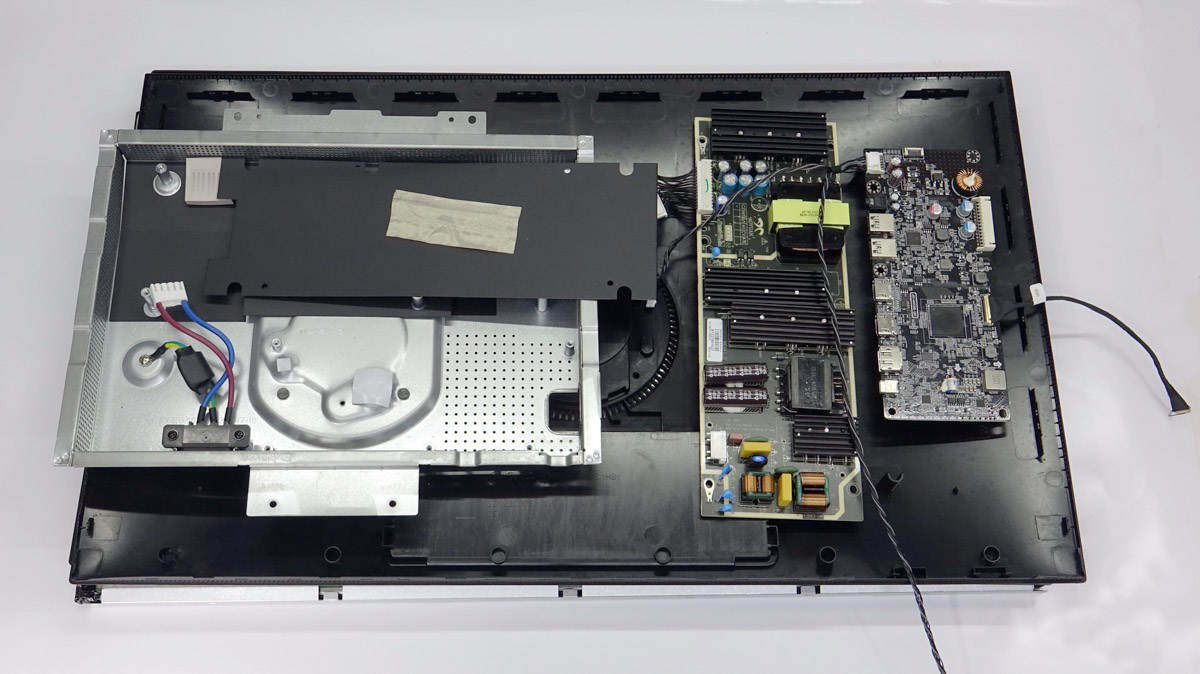

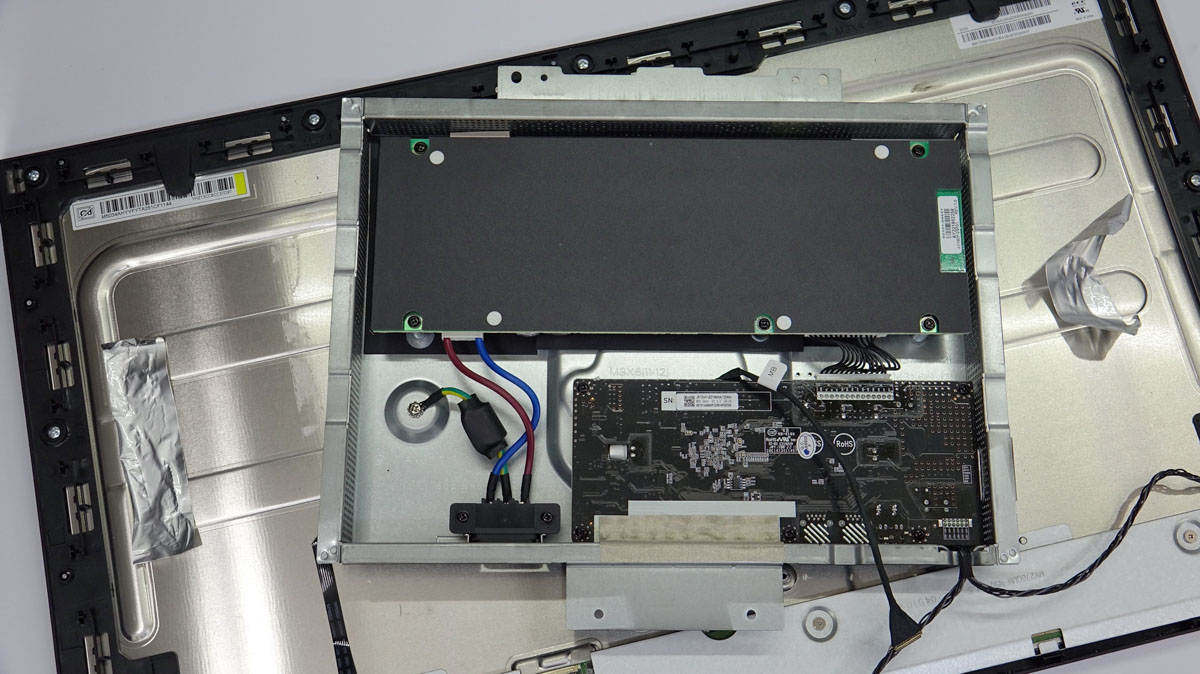

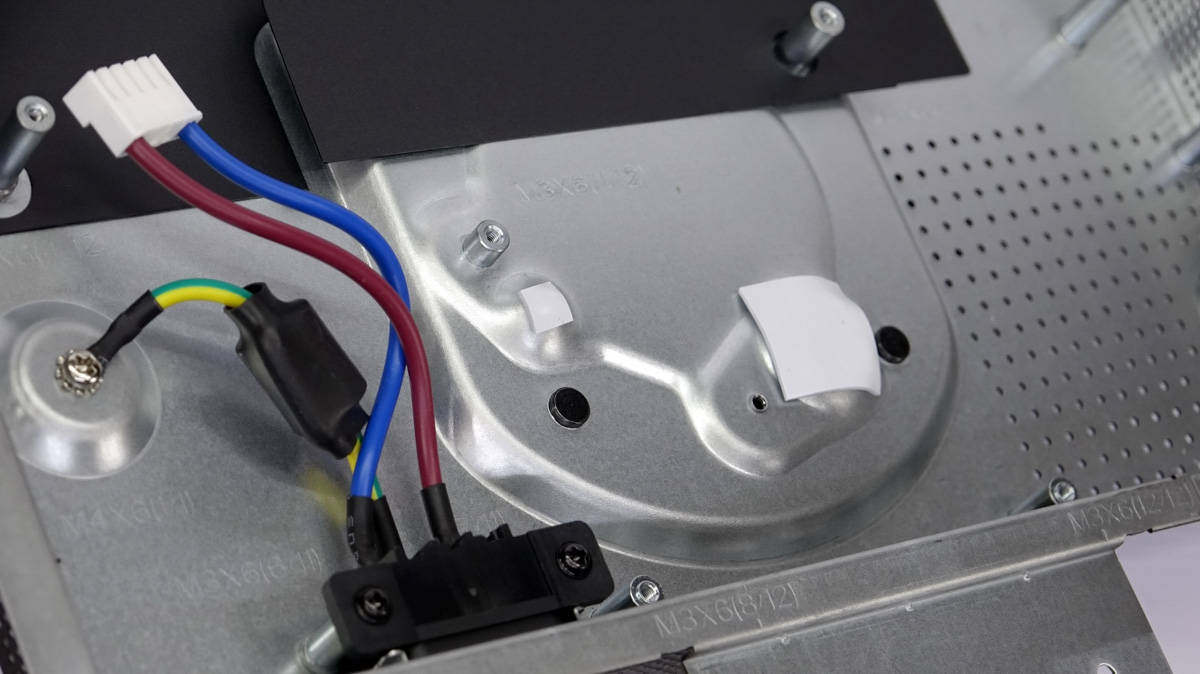

金属外壳内部是电源板和主控板，电源输入连接到电源板，电源板输出为主控板供电，提供USB PD供电和LED背光供电。电源板背面贴有麦拉片用于绝缘。

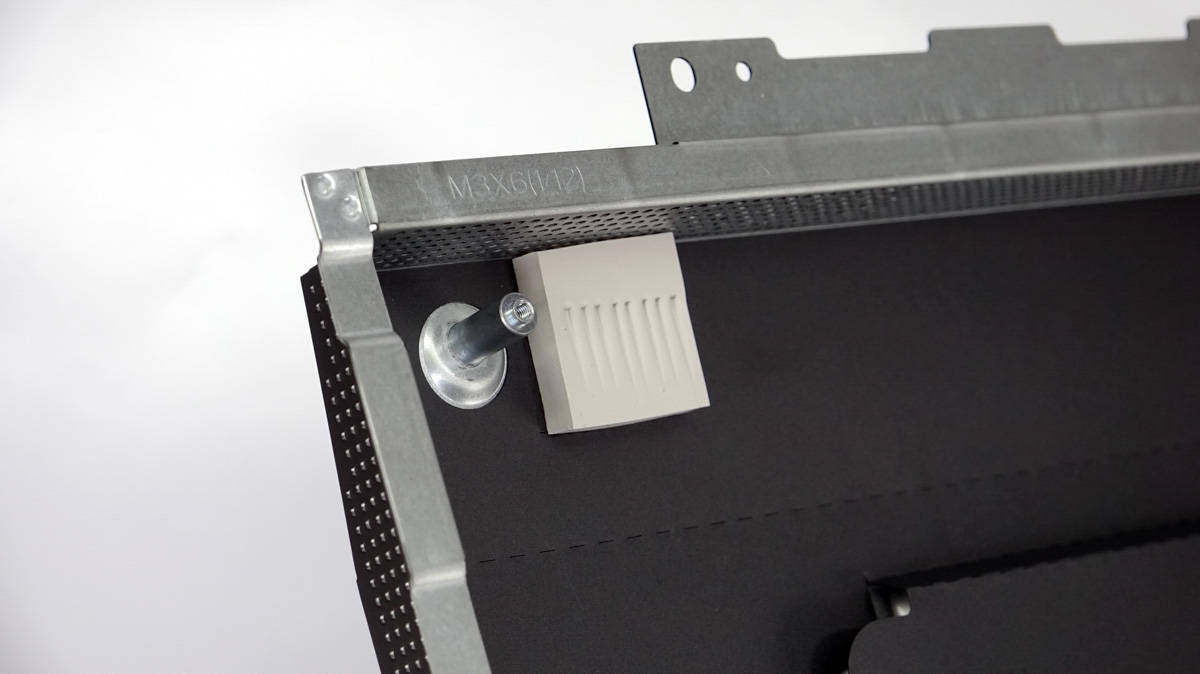

显示器屏幕固定在框架内部，对应屏幕驱动板的位置采用铁板固定屏蔽。

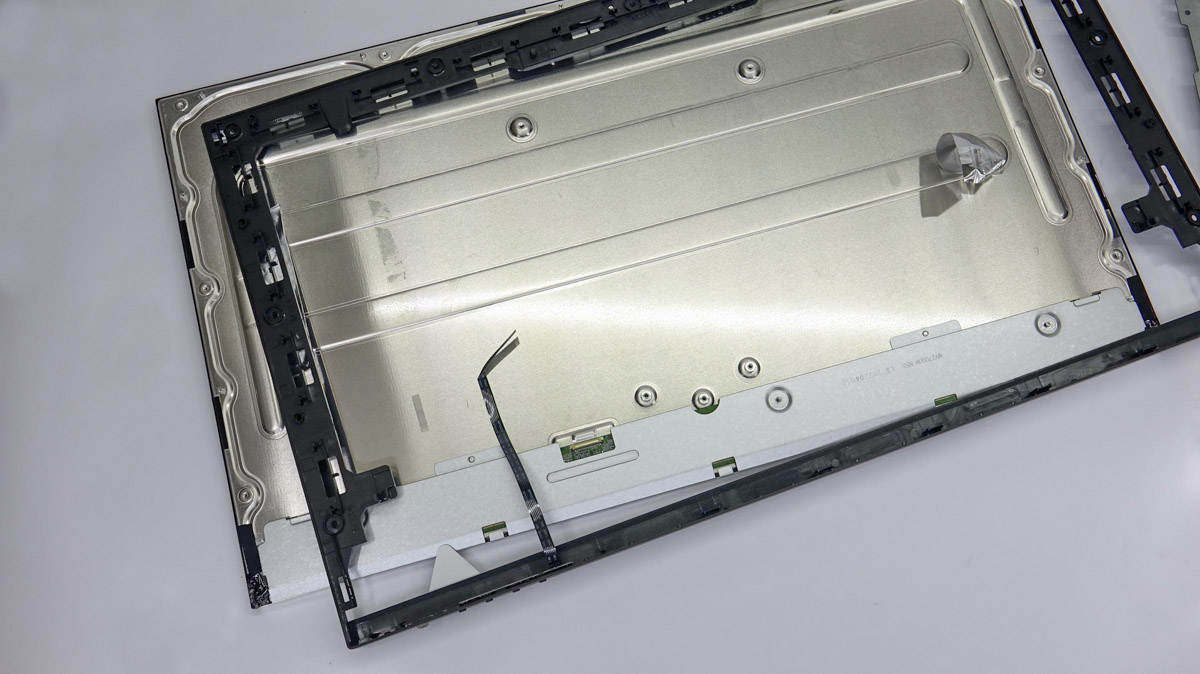

取下显示器外框，外框连接按键排线。
铁板下面是屏幕驱动板。

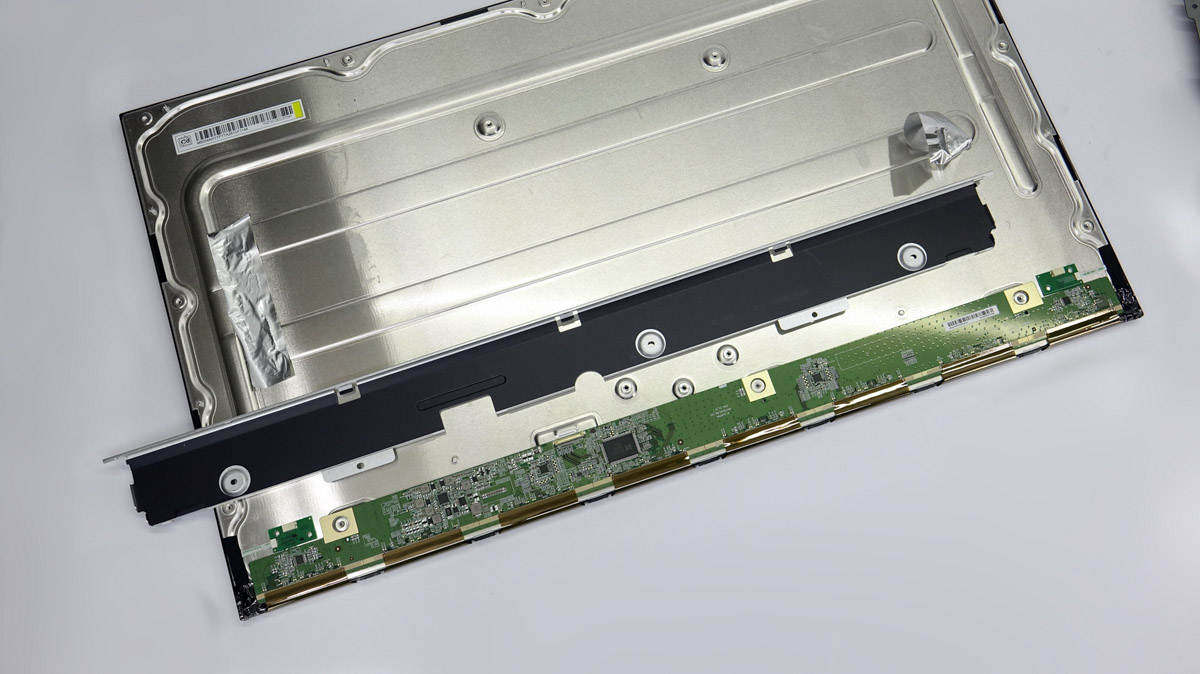

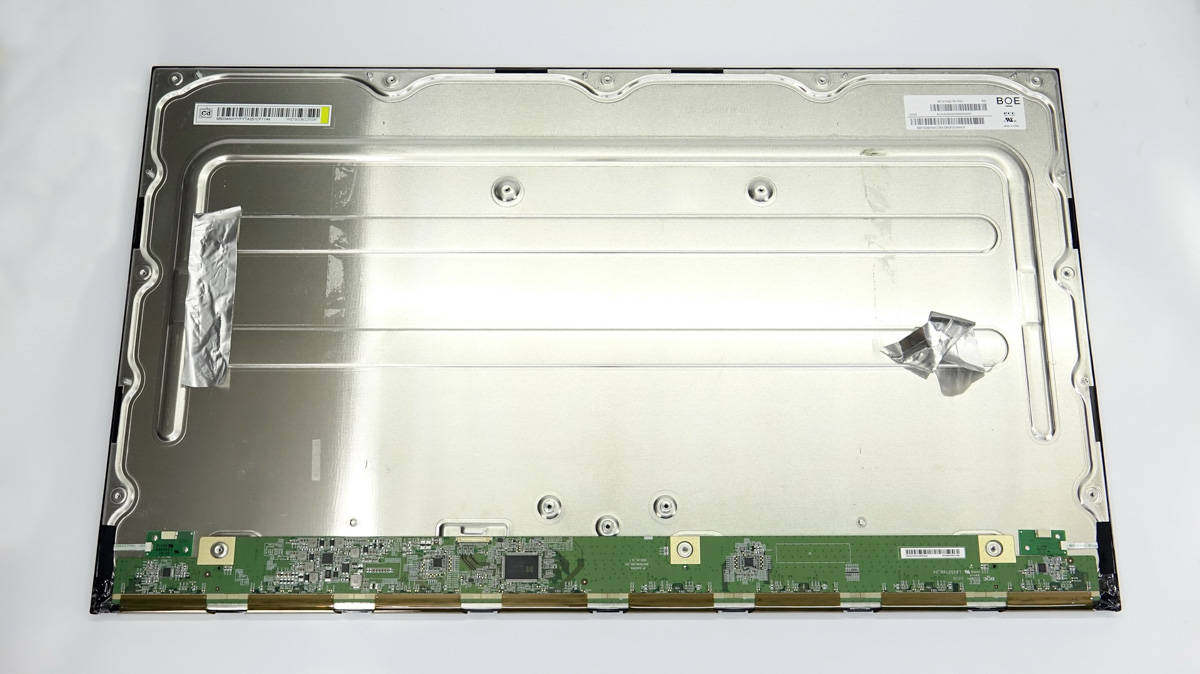

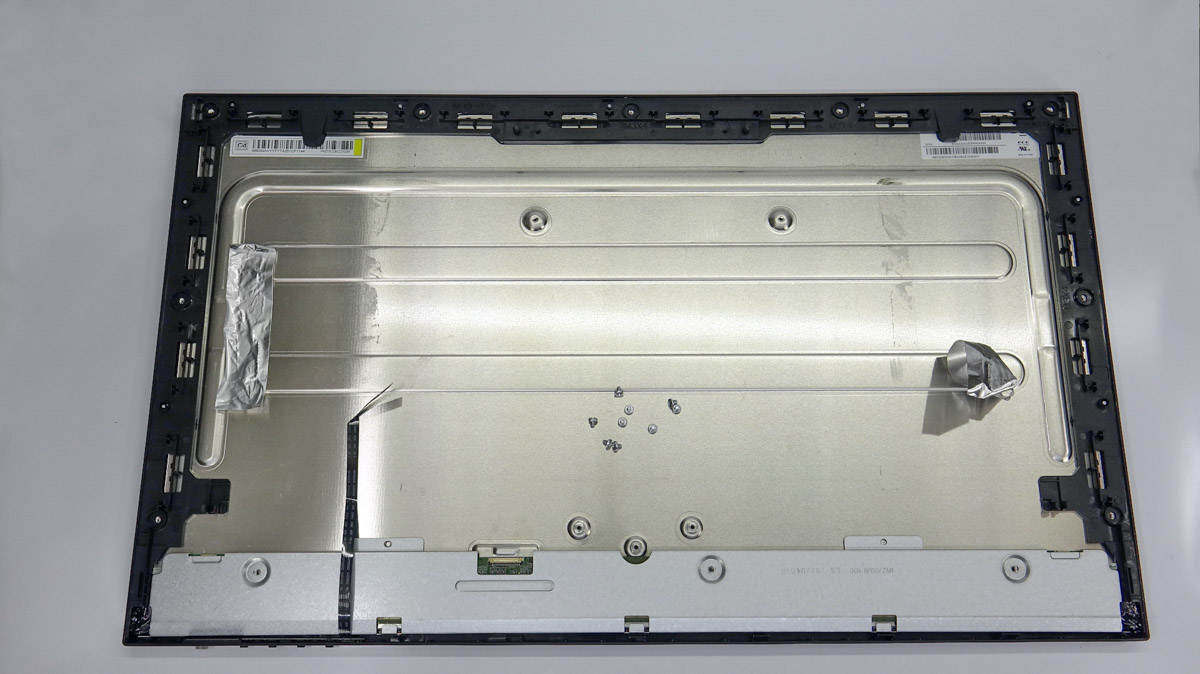

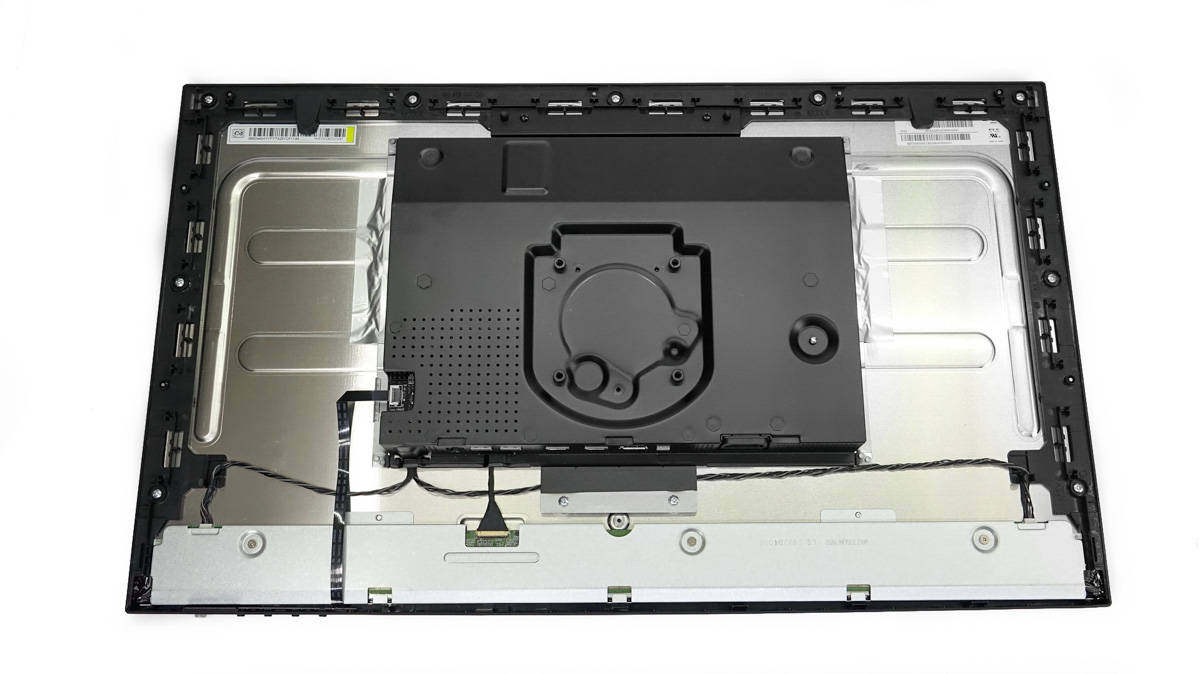

液晶模组背面一览，下部为驱动板，左右两侧背光排线采用小板延伸。
显示器液晶模组来自京东方，型号MV270QUM-N50，是一块27寸4K分辨率的液晶屏幕，分辨率为3840*2160。

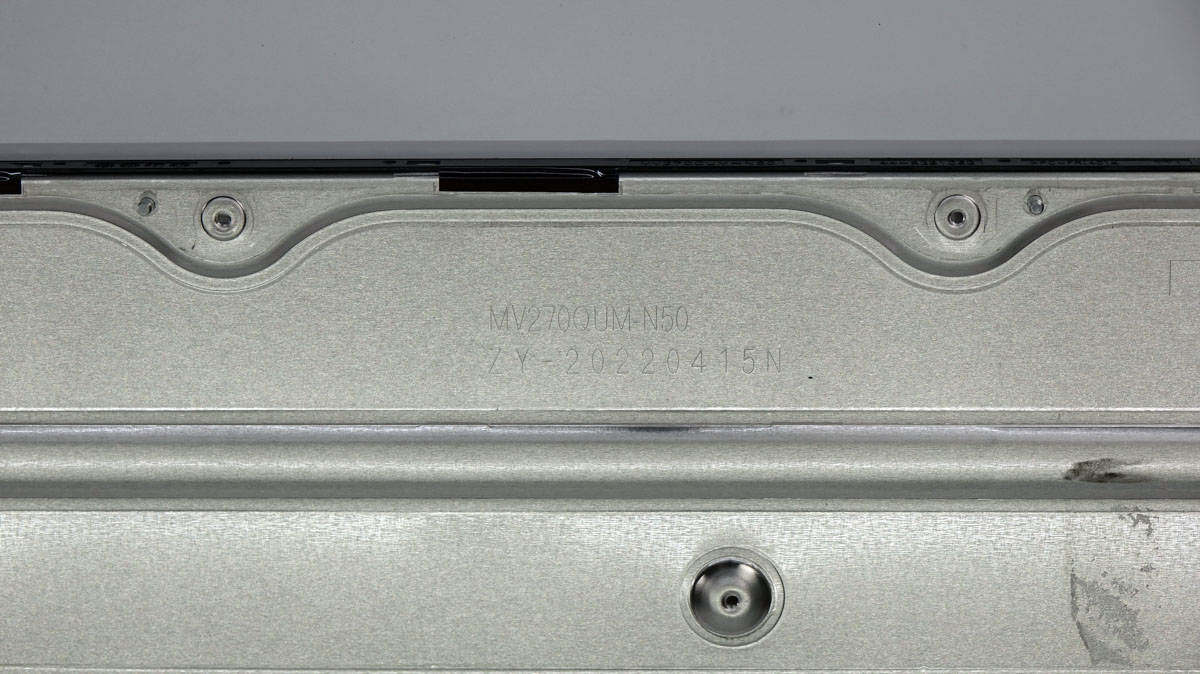

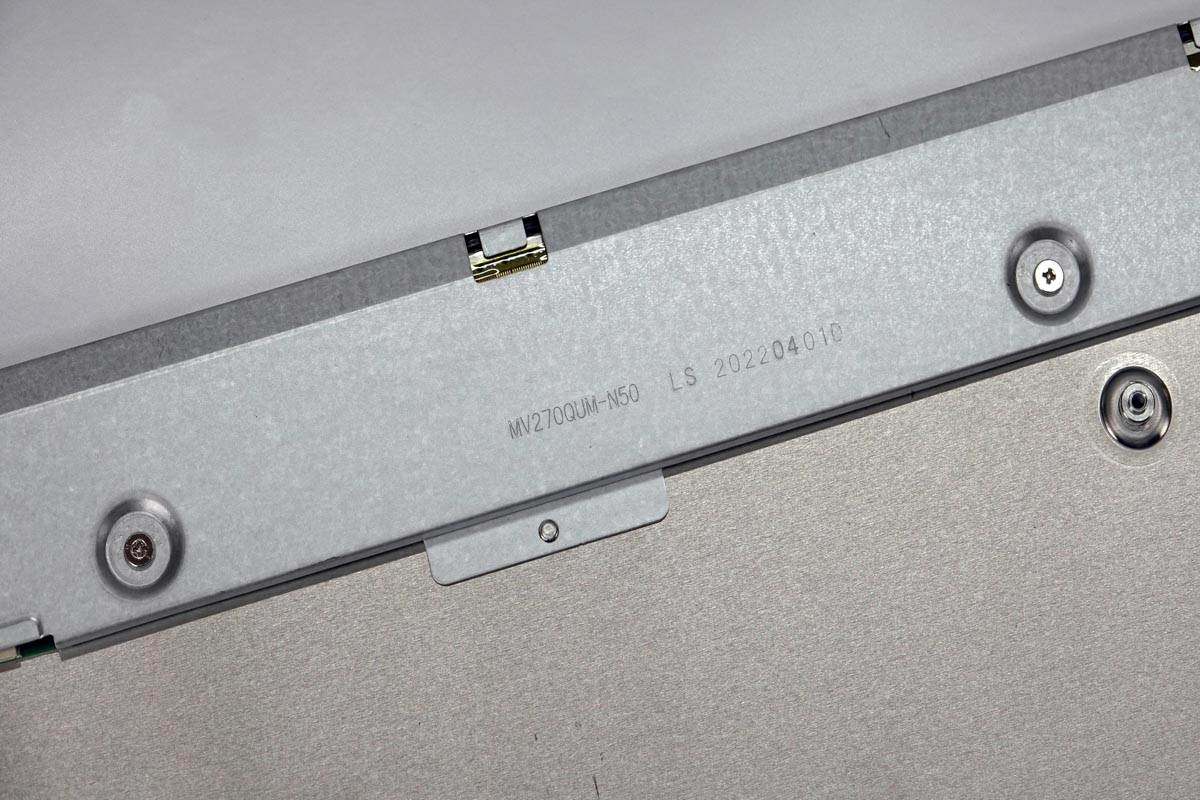

屏幕铁壳上型号与标签一致。
驱动板屏蔽铁板上也印有型号。

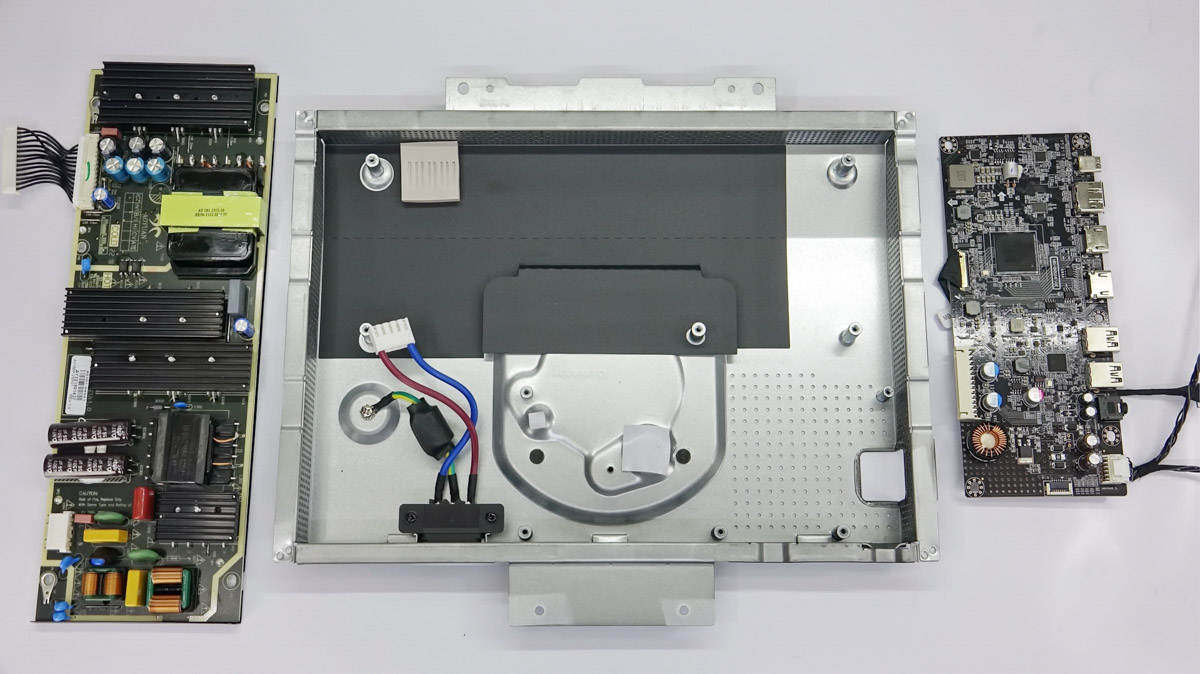

显示器的电源板和主控板通过螺丝固定在铁壳内部。
外壳内部的导热垫为输入整流桥散热。
两块导热垫分别为降压转换器和主控芯片散热。

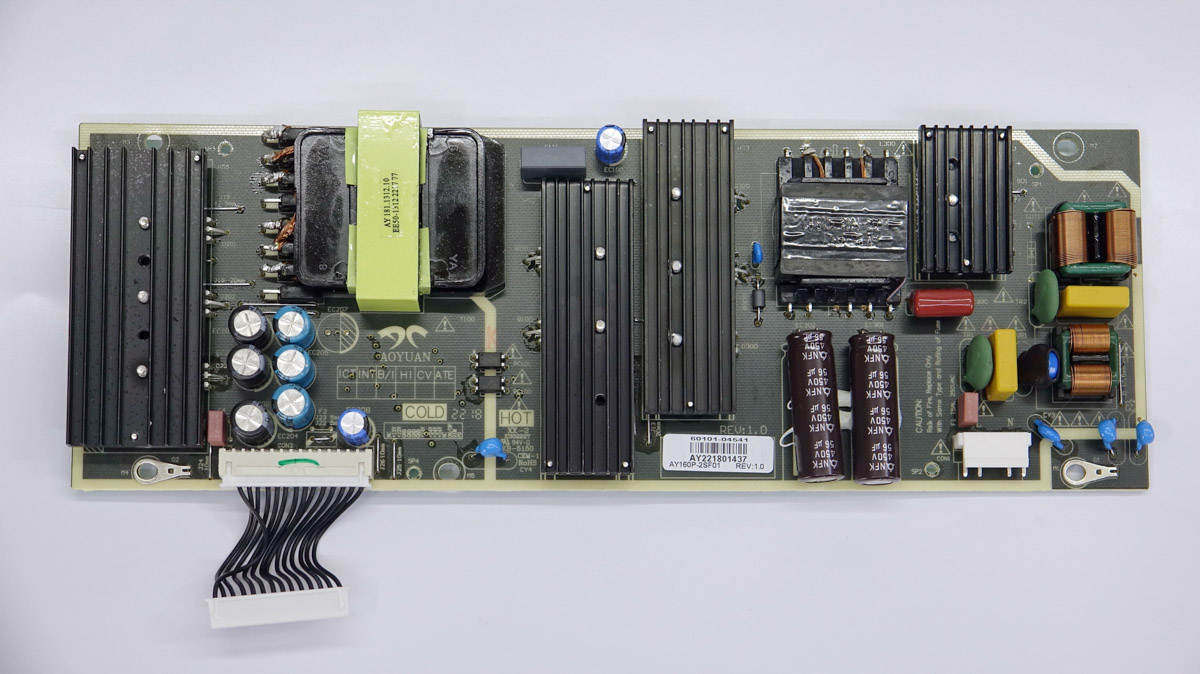

显示器内部的电源模块来自东莞奥源电子，型号AY160P-2SF01，总输出功率为160W，具备12V和24V输出。正面一览，左侧为次级部分，在散热片下是肖特基二极管，用于输出整流。中间两块散热片分别为LLC开关管和PFC升压，右侧散热片下是整流桥，最右侧是EMI滤波电路。

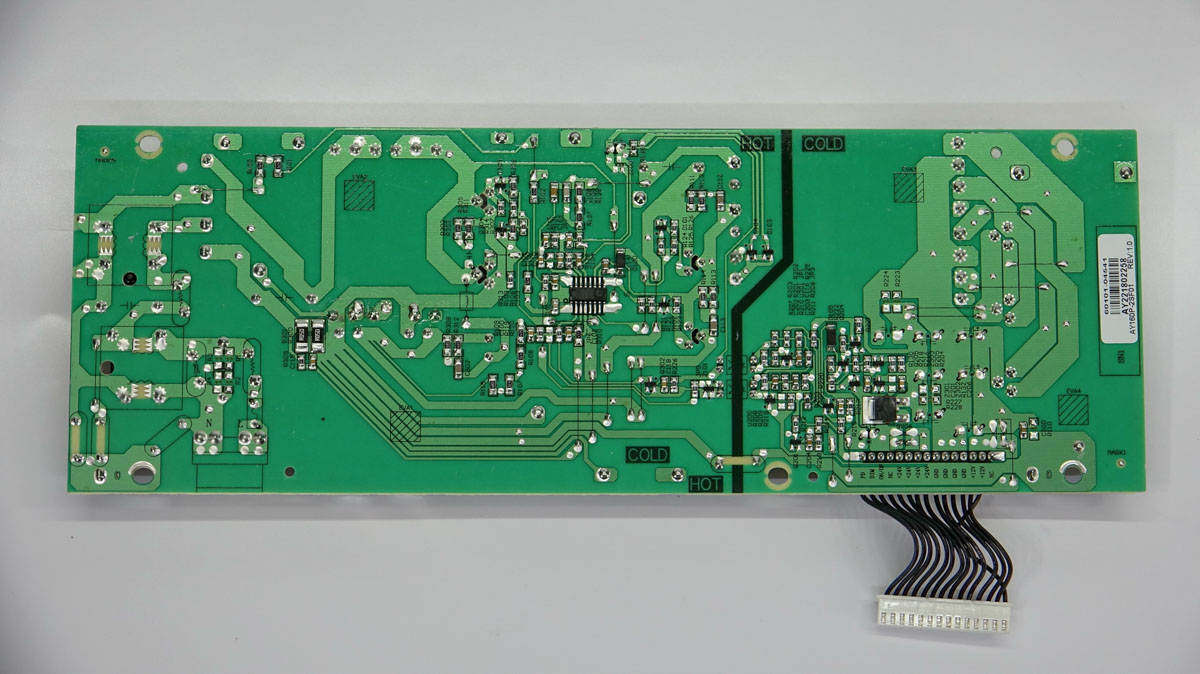

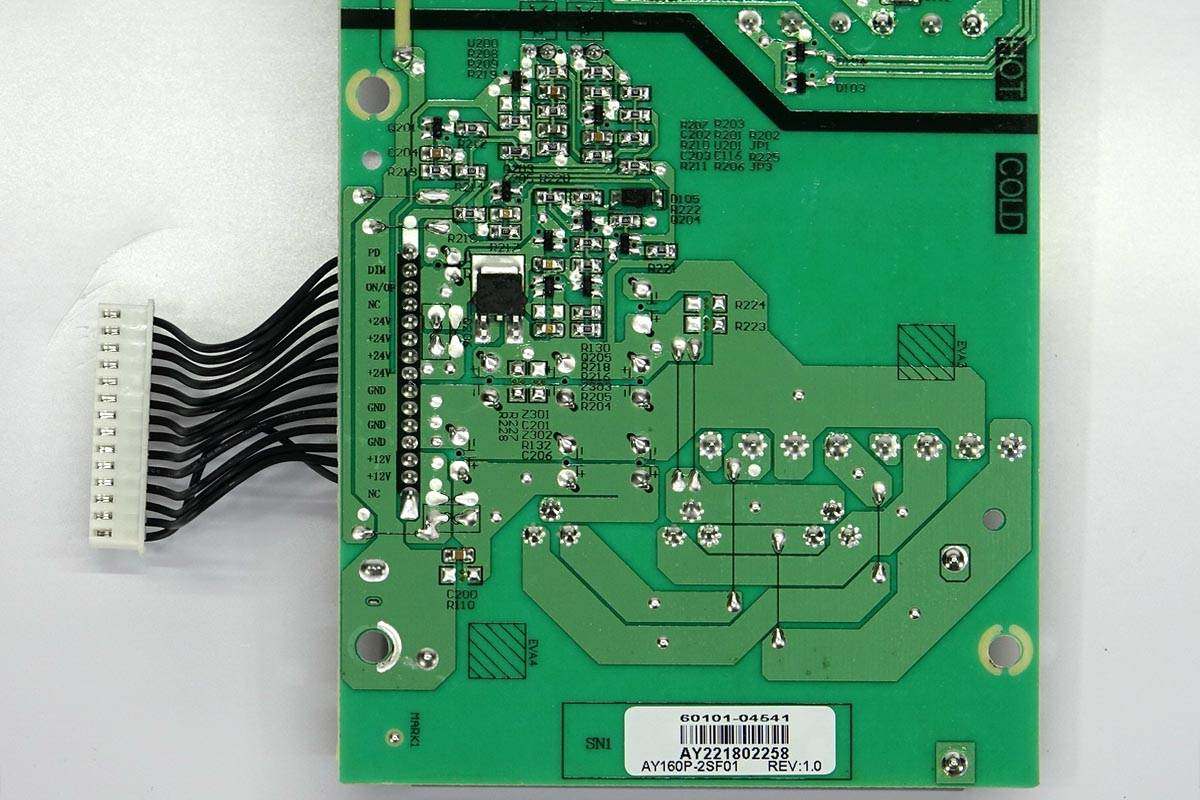

背面焊接一颗控制芯片和一颗MOS管，电路板为单面印刷，冷热地使用黑线标识。

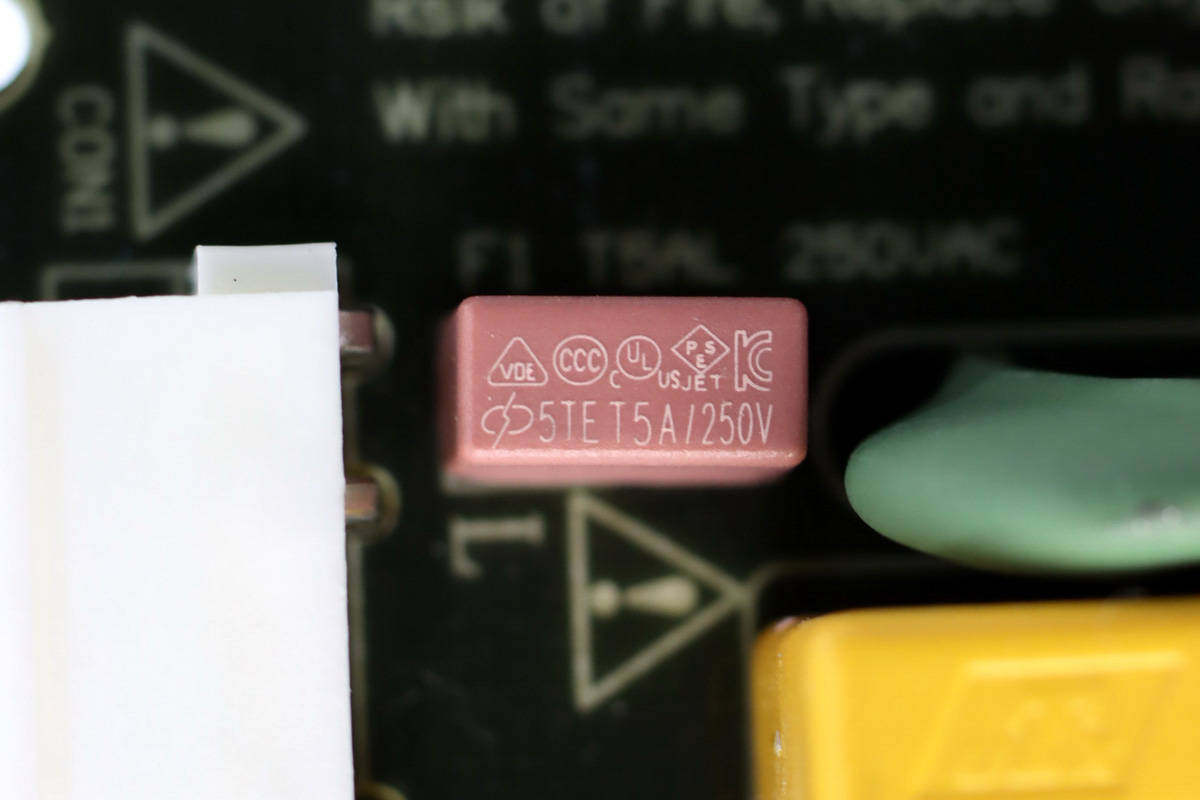

电源板输入延时保险丝规格为5A 250V。

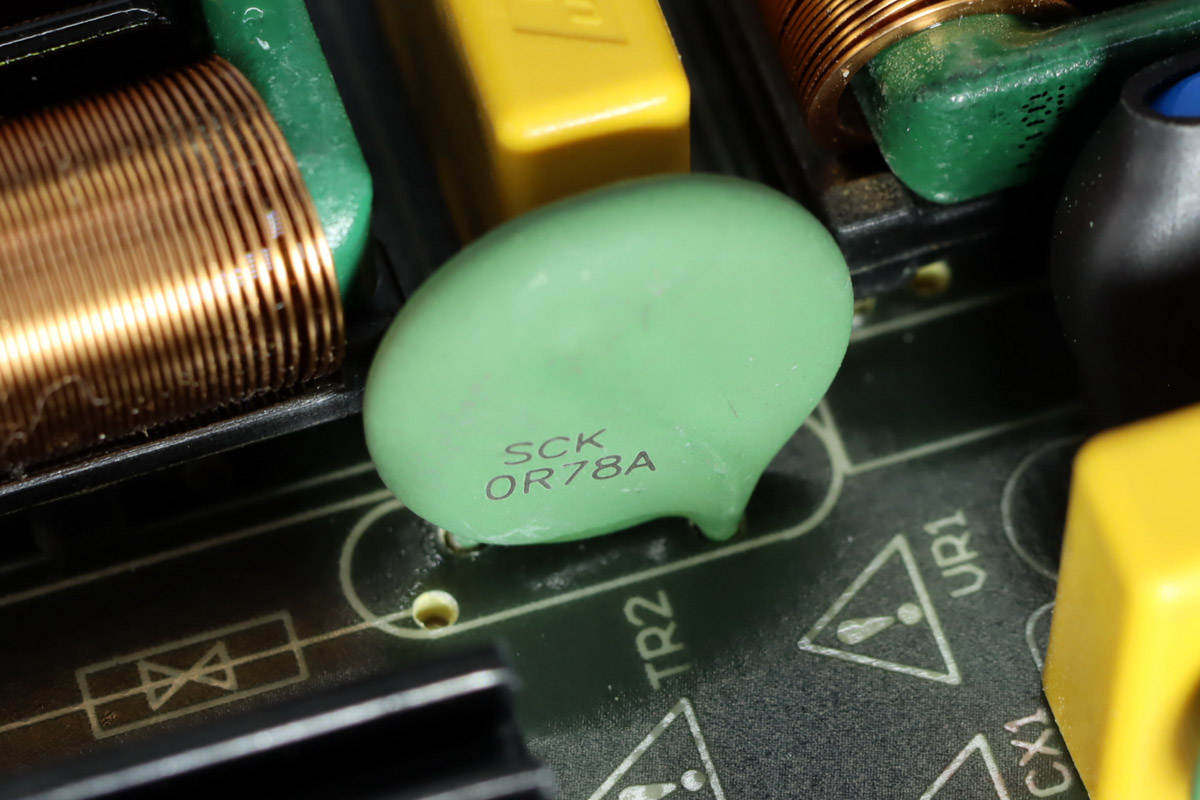

输入端NTC热敏电阻用于抑制上电浪涌电流，丝印SCK0R78A。
在热敏电阻后面是黄色安规X2电容，规格为0.22μF。压敏电阻外套黑色热缩管。

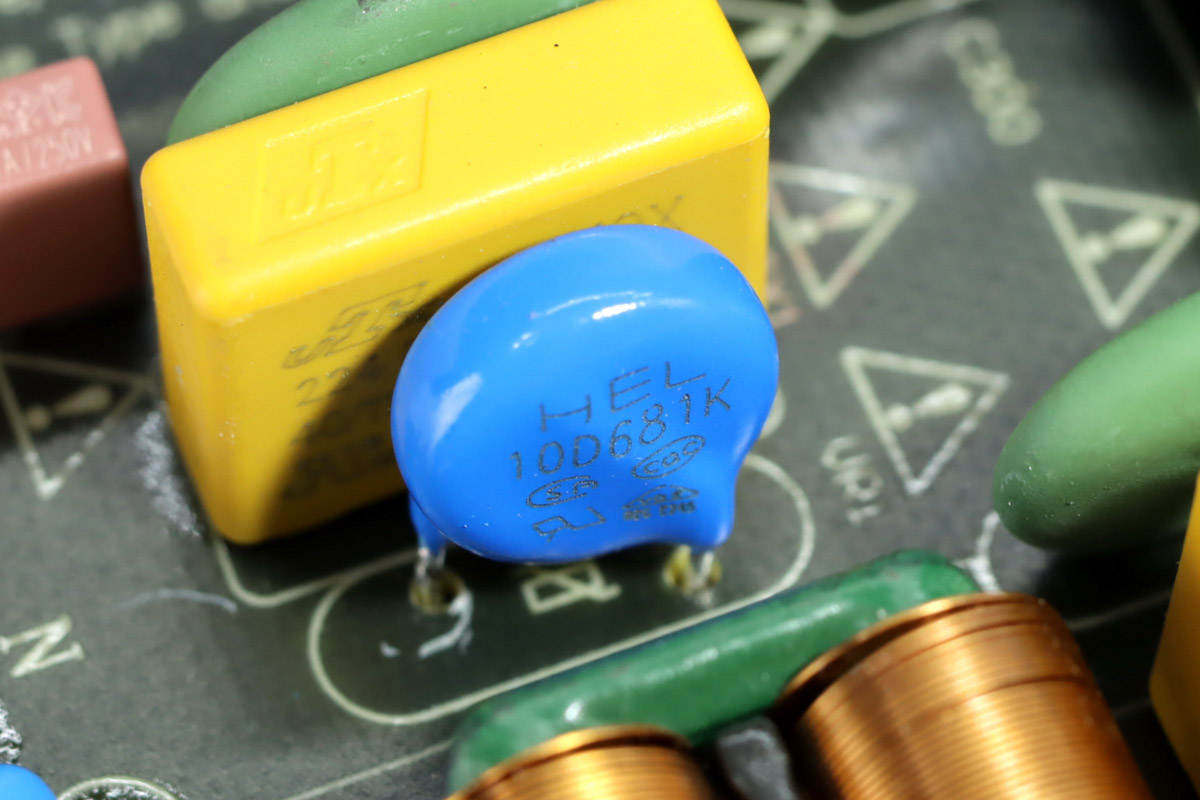

压敏电阻来自科雅电子，型号HEL10D681K，用于输入过压保护。

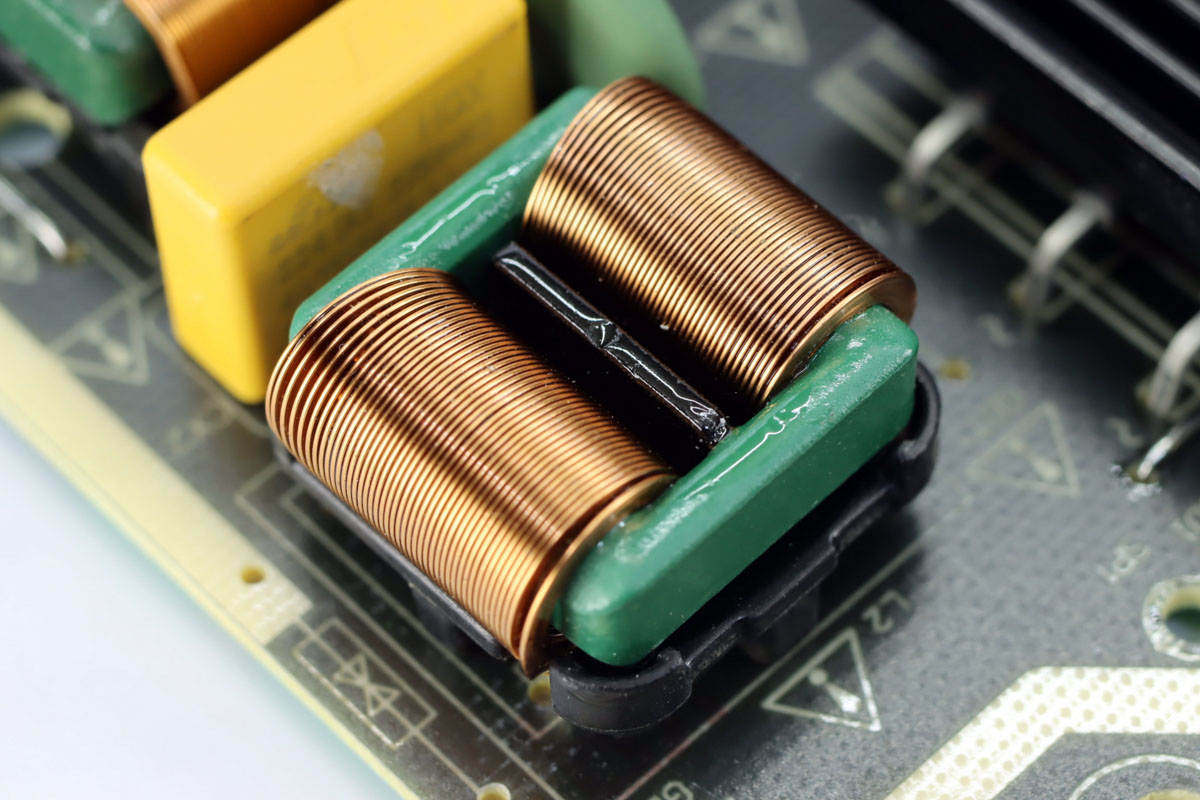

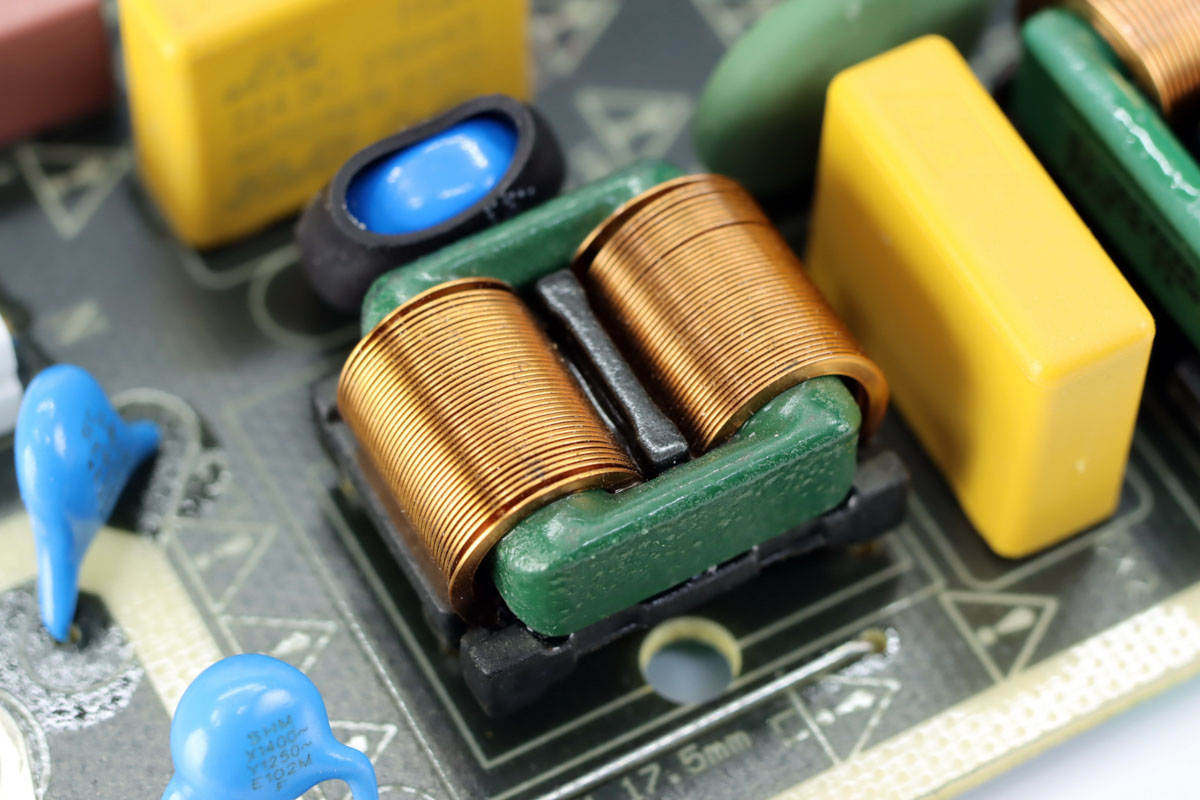

共模电感采用扁铜线绕制，底部焊接绝缘支架。
另一颗X2安规电容容量为0.22μF。
另一颗热敏电阻同样丝印SCK0R78A。
第二级共模电感特写，采用扁铜线绕制。

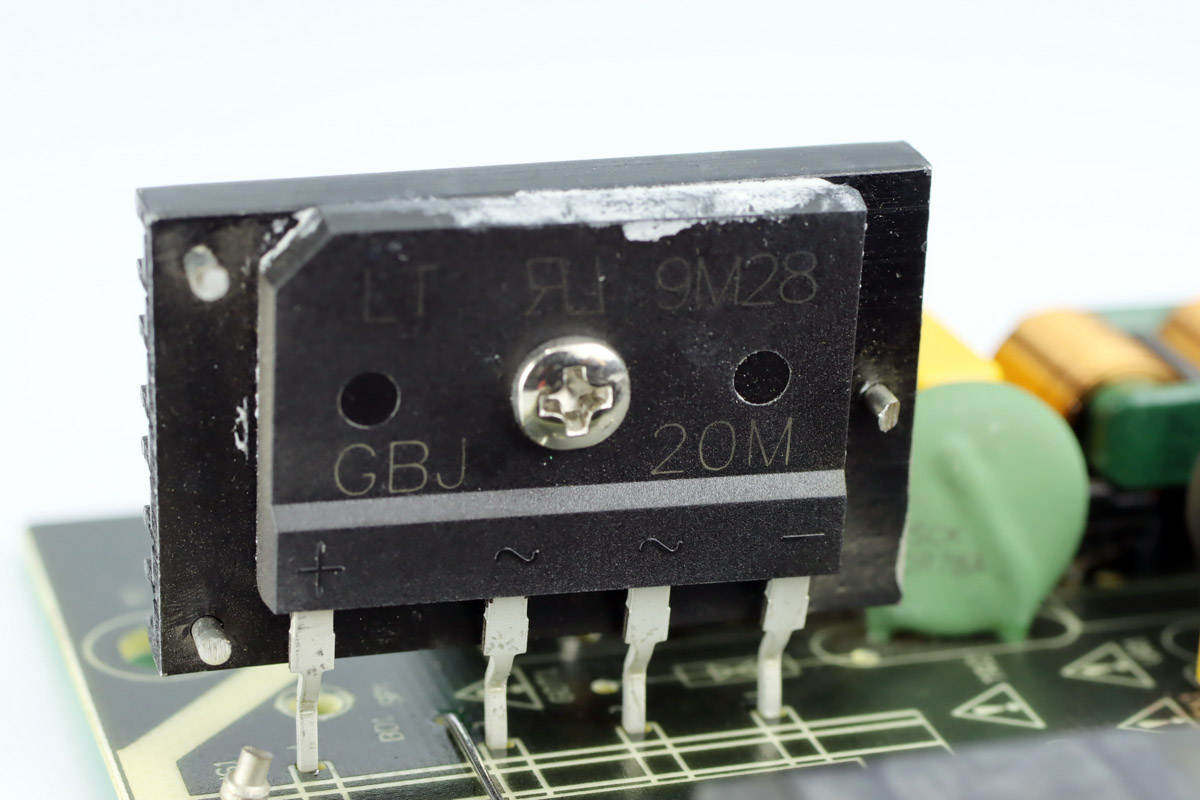

整流桥型号为GBJ20M，规格20A 1000V，螺丝固定到散热片上散热。

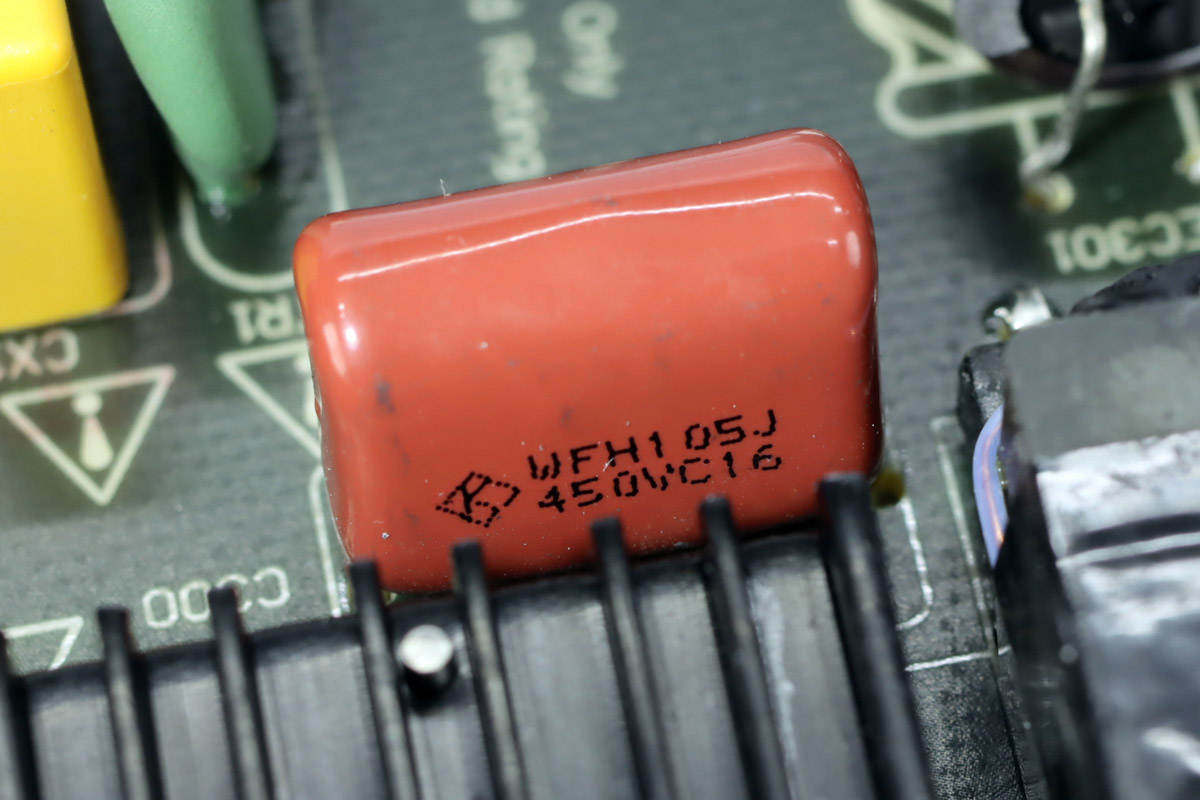

输出滤波电容规格为1μF 450V。

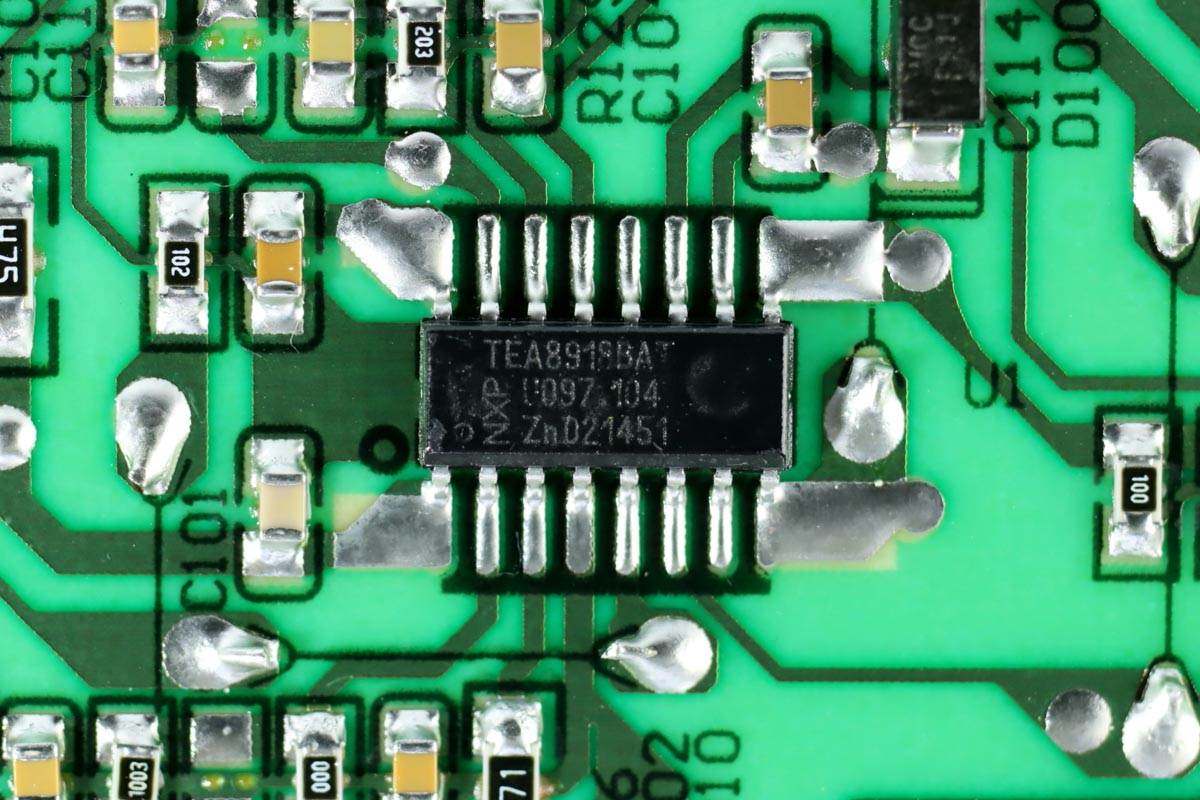

接下来首先介绍电源的主控芯片，这是一颗二合一的PFC+LLC控制器，来自NXP恩智浦，型号TEA8918BAT，这颗芯片内置PFC控制器和LLC控制器，将传统大功率电源中独立的PFC控制器和LLC控制器合二为一，提高集成度并简化设计。

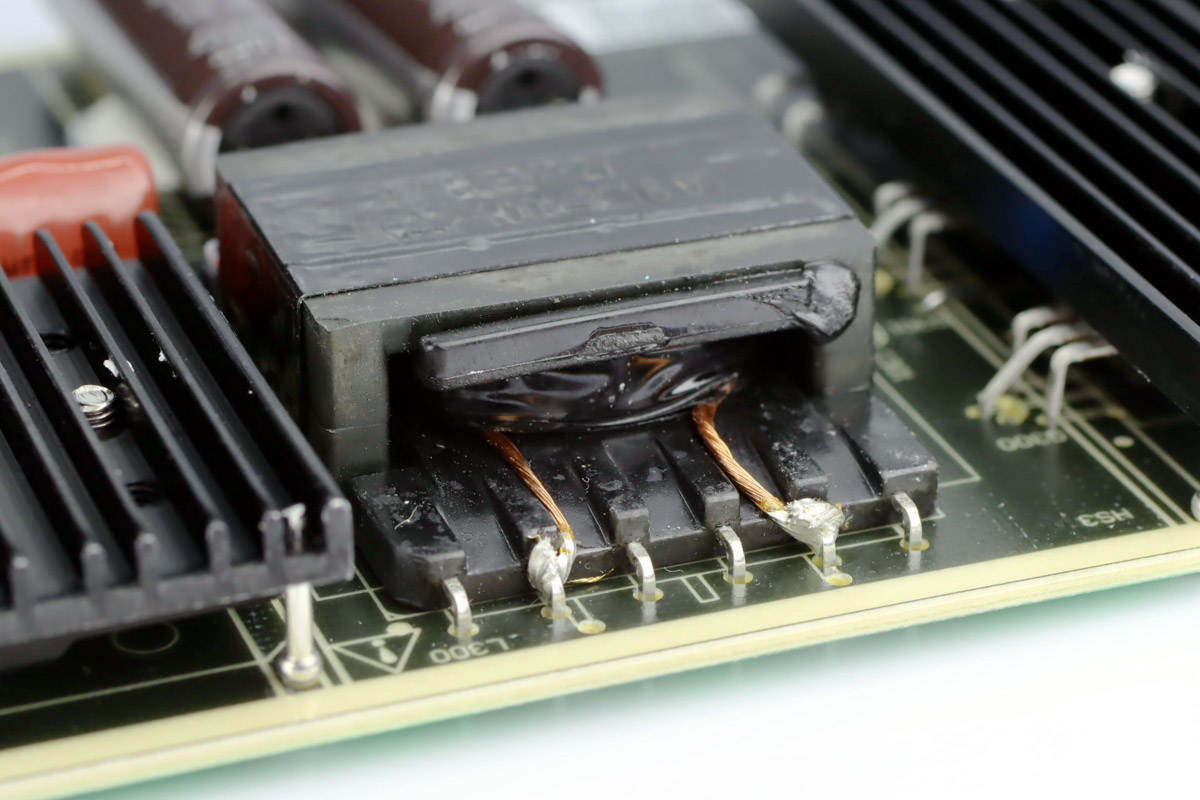

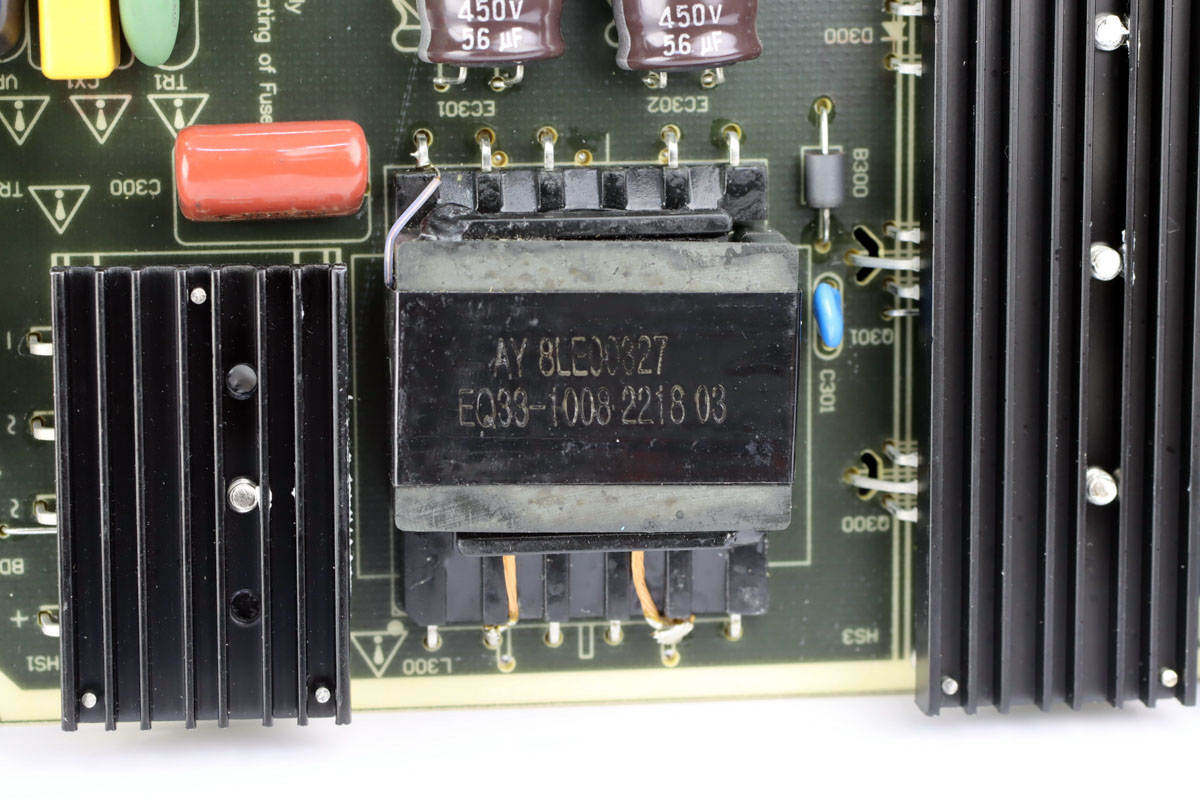

PFC升压电感特写，采用EQ33磁芯。
PFC升压电感采用利兹线绕制。

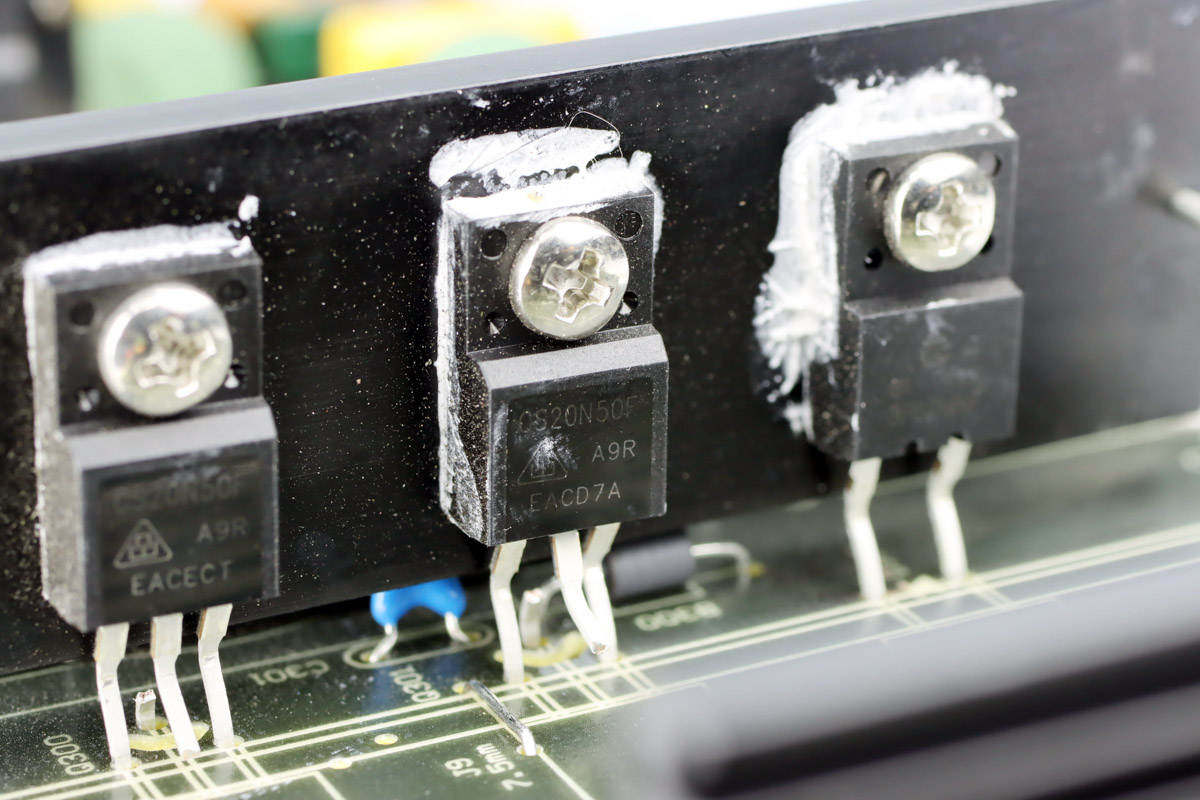

在散热片下面固定两颗并联的升压开关管和PFC整流管，涂有硅脂导热，螺丝固定。

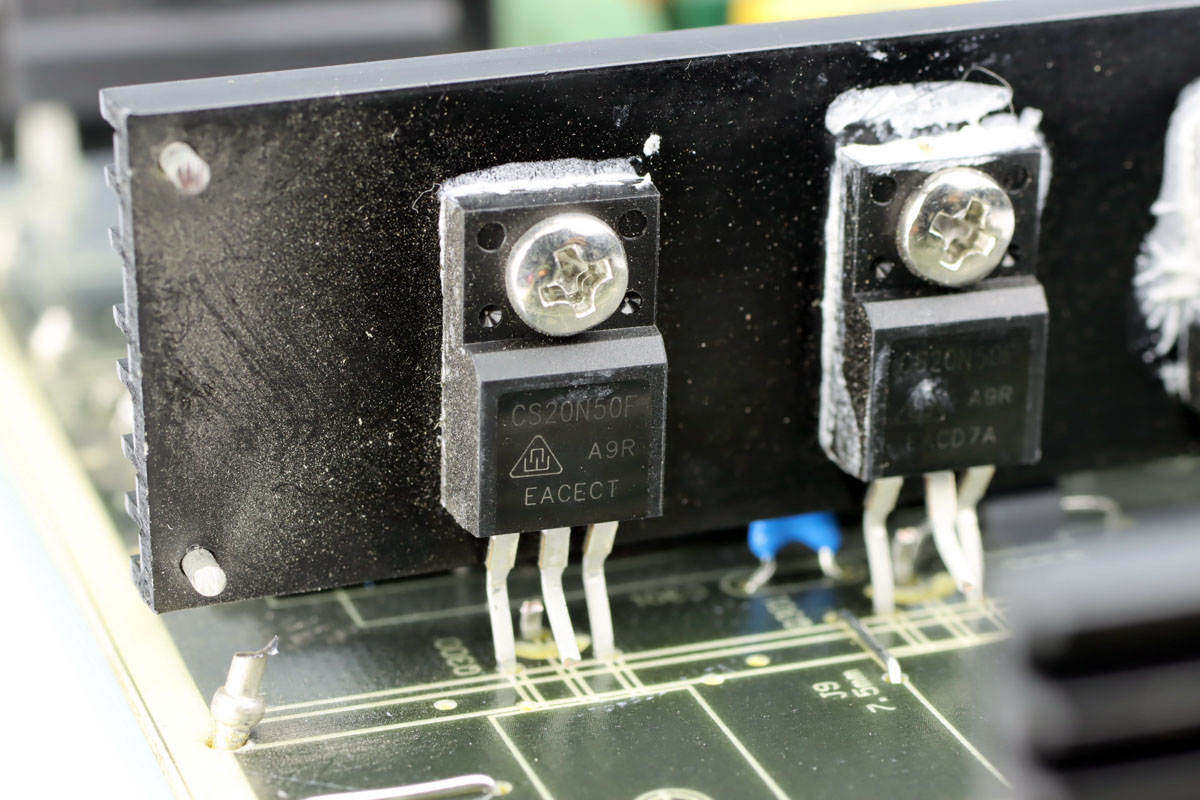

两颗PFC升压开关管均来自华润微电子，型号为CS20N50FA9R，是一颗耐压500V的NMOS，导阻为240mΩ，采用TO220F封装。

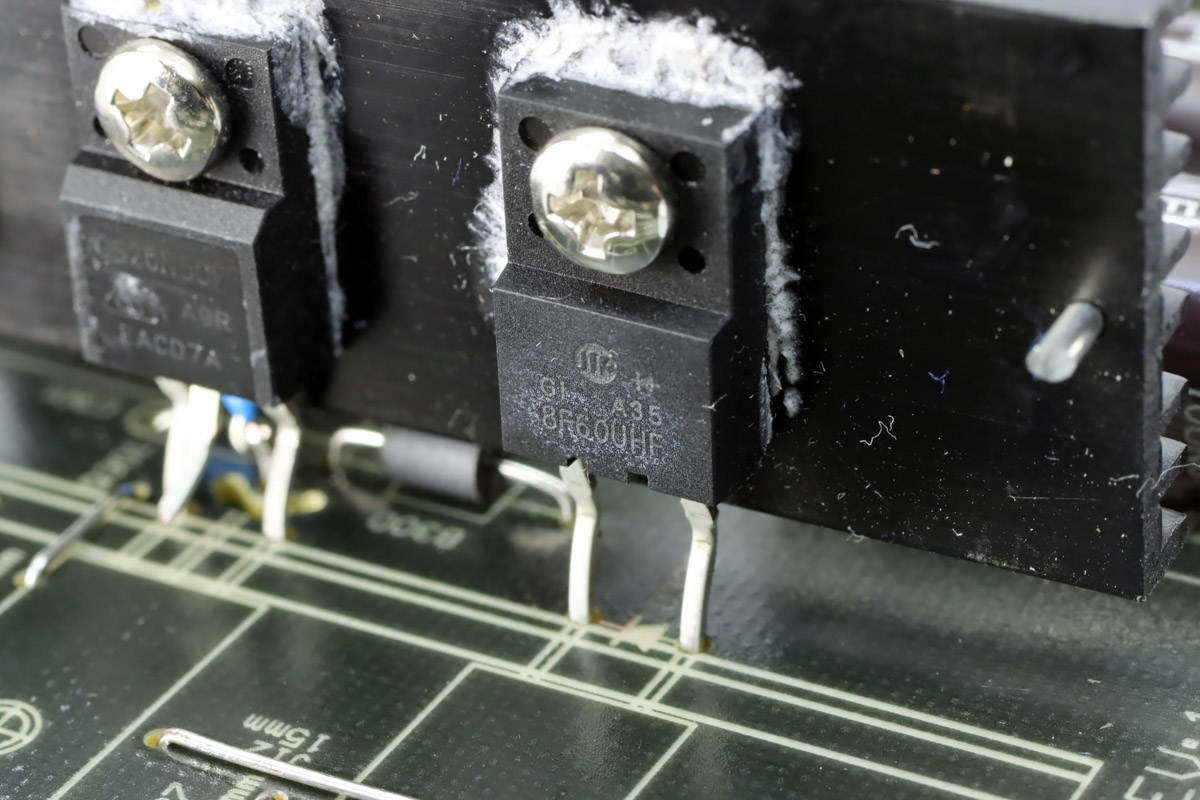

PFC升压整流管来自吉林华微，是一颗8A 600V的快恢复二极管。

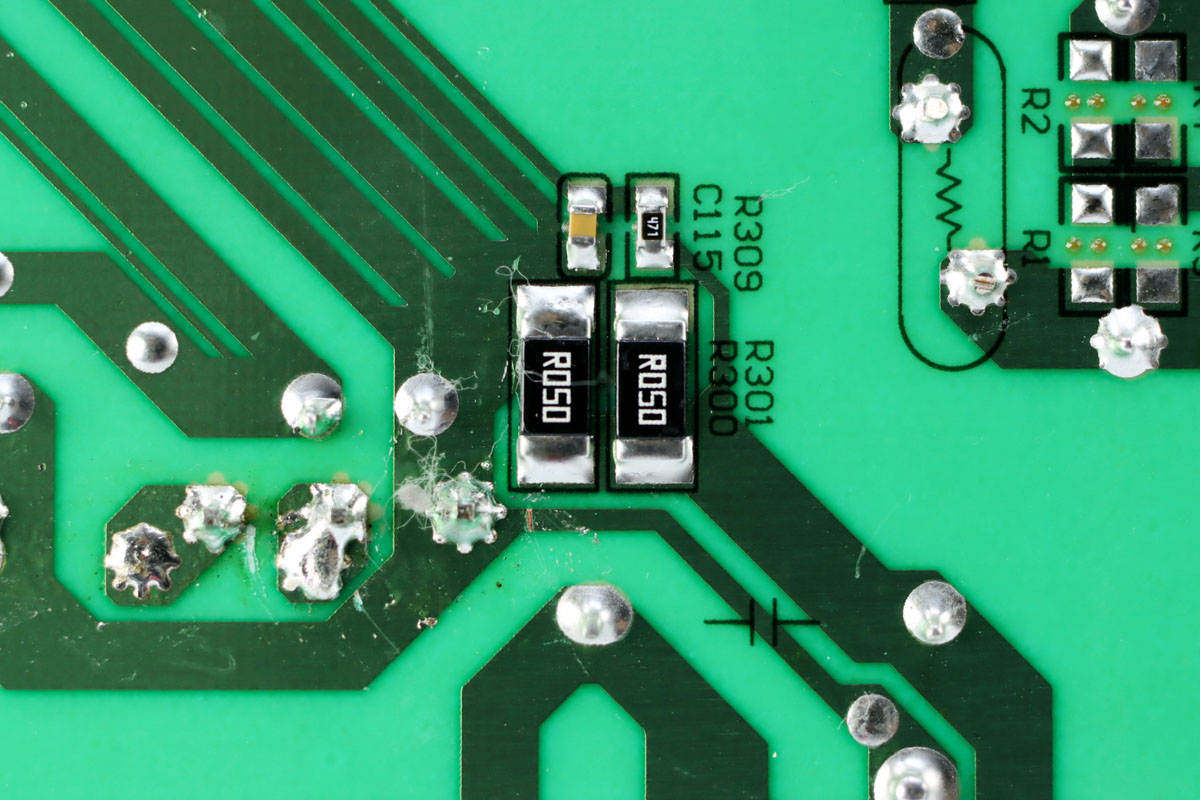

用于检测PFC开关管电流的取样电阻，2512封装，50mΩ，两颗并联。

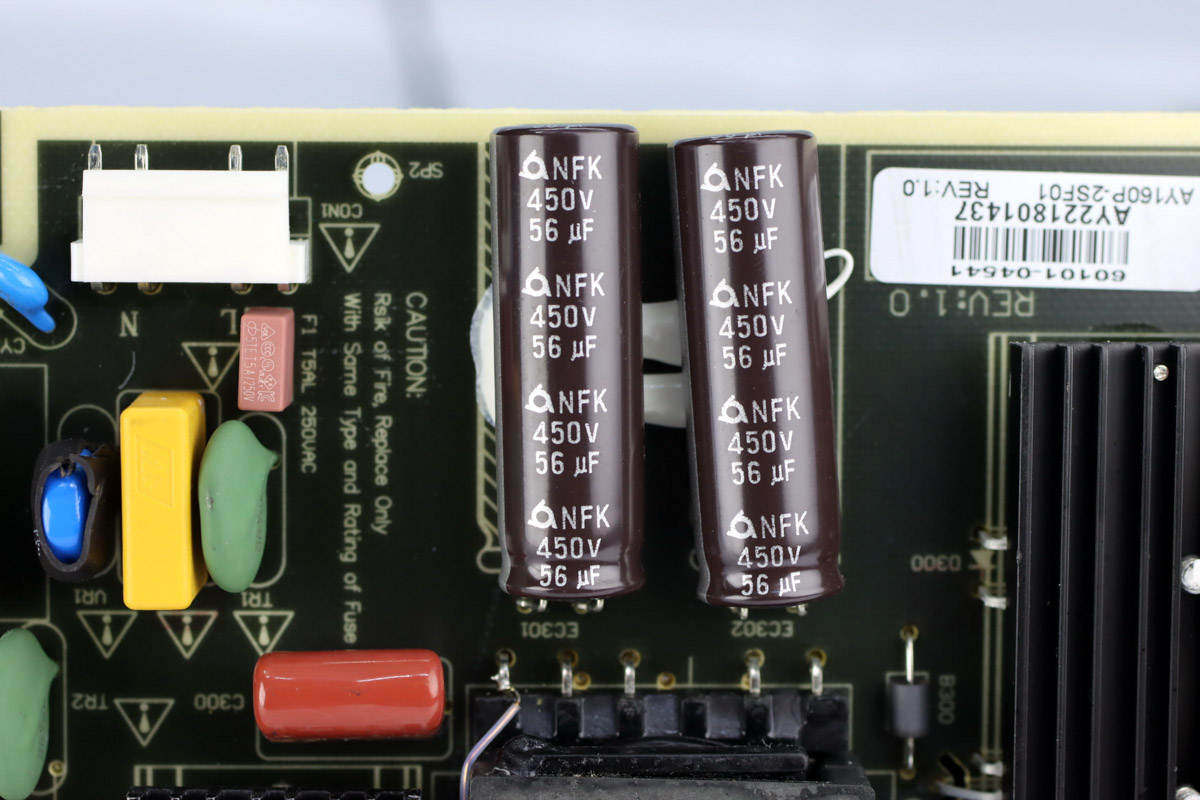

两颗高压滤波电容来自三莹电子，NFK系列高纹波长寿电容，电容规格为450V 56μF，两颗并联。

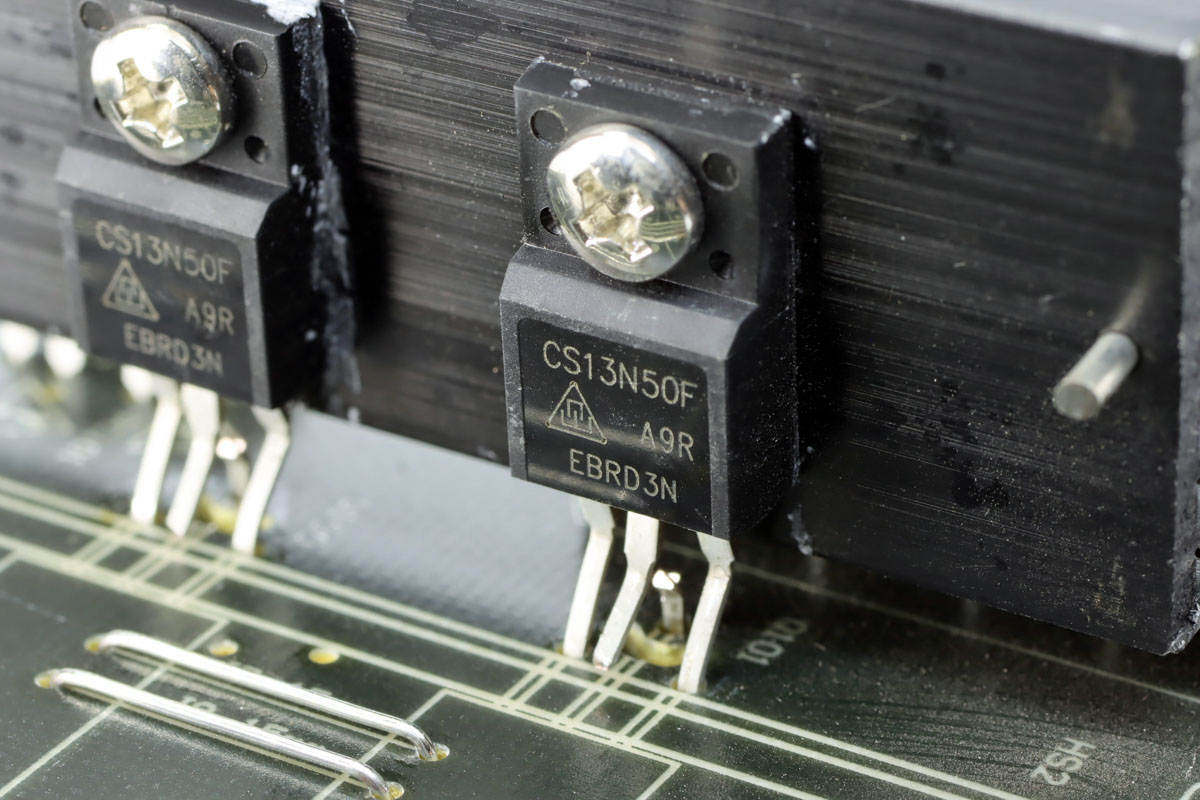

在另外一块散热片下面是两颗LLC开关管，与PFC升压开关管相同，均来自华润微，型号为CS13N50FA9R，是一颗耐压500V的NMOS，导阻为400mΩ，采用TO220F封装。
谐振电容特写，规格为0.047μF 630V。

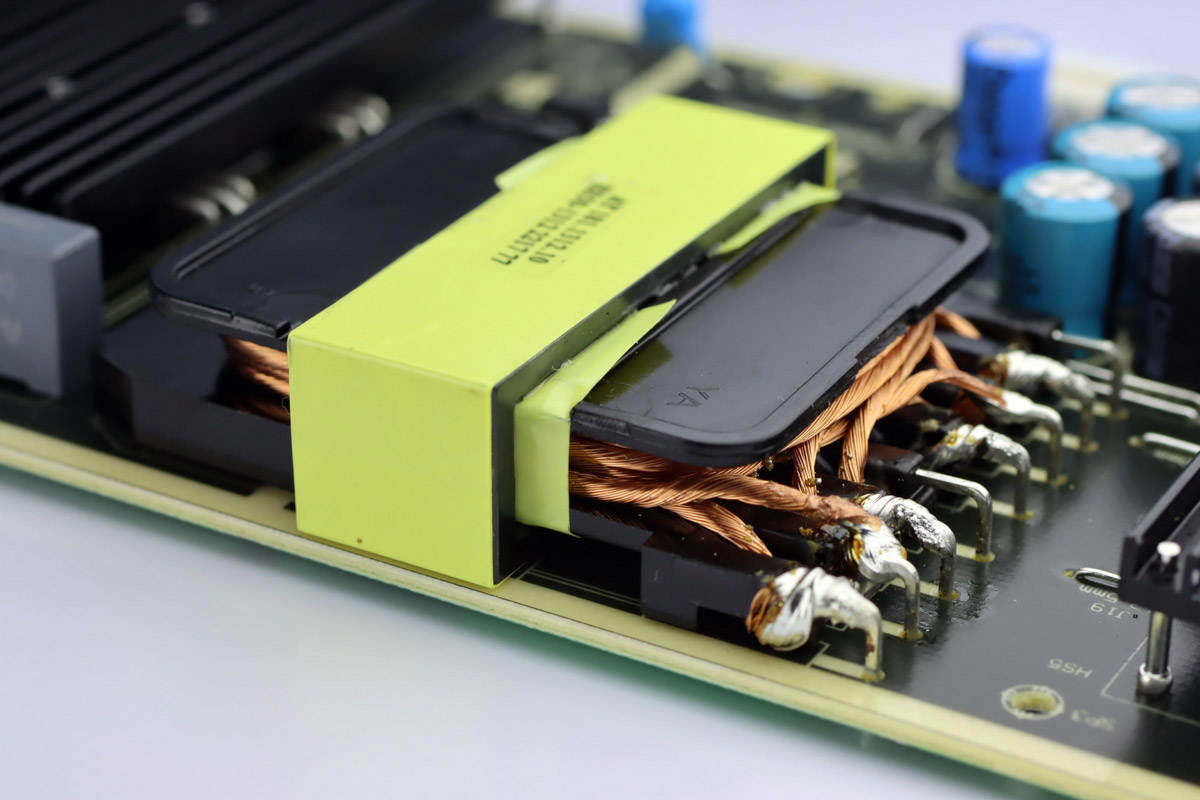

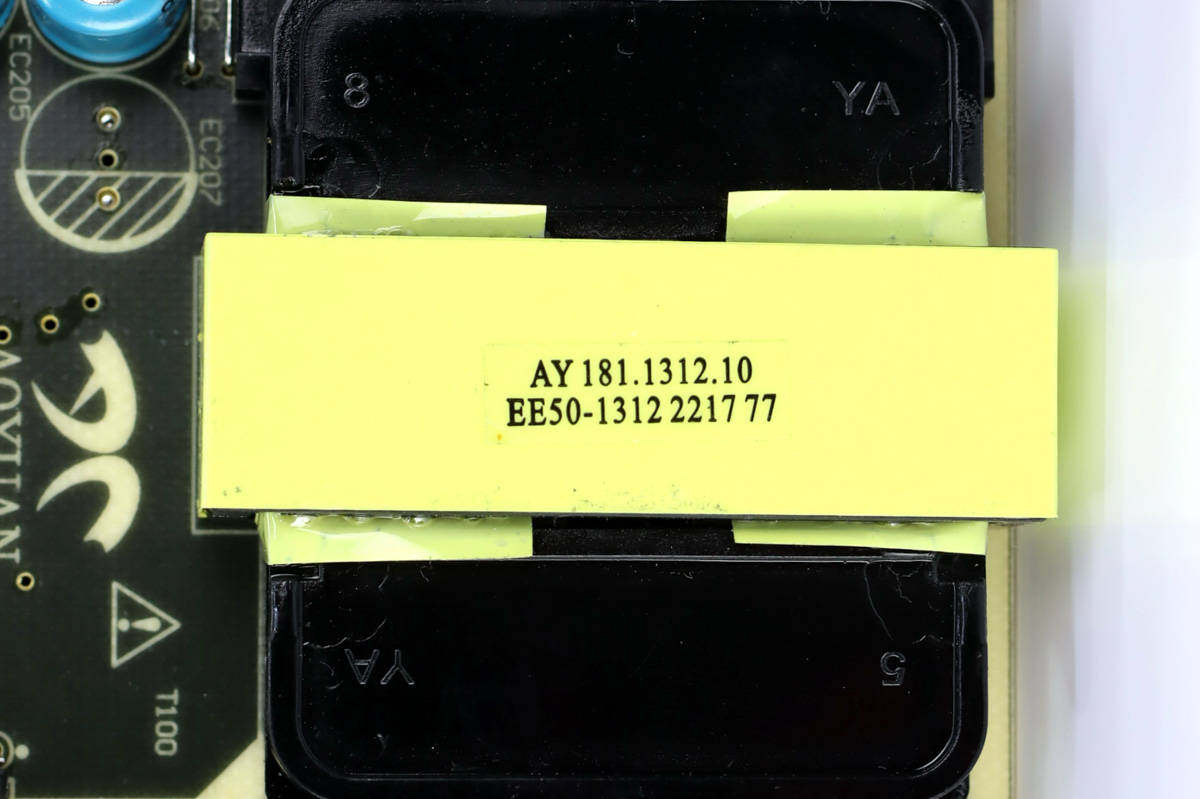

LLC变压器采用EE50磁芯。
侧面可以看到变压器采用利兹线绕制，用于降低高频损耗。

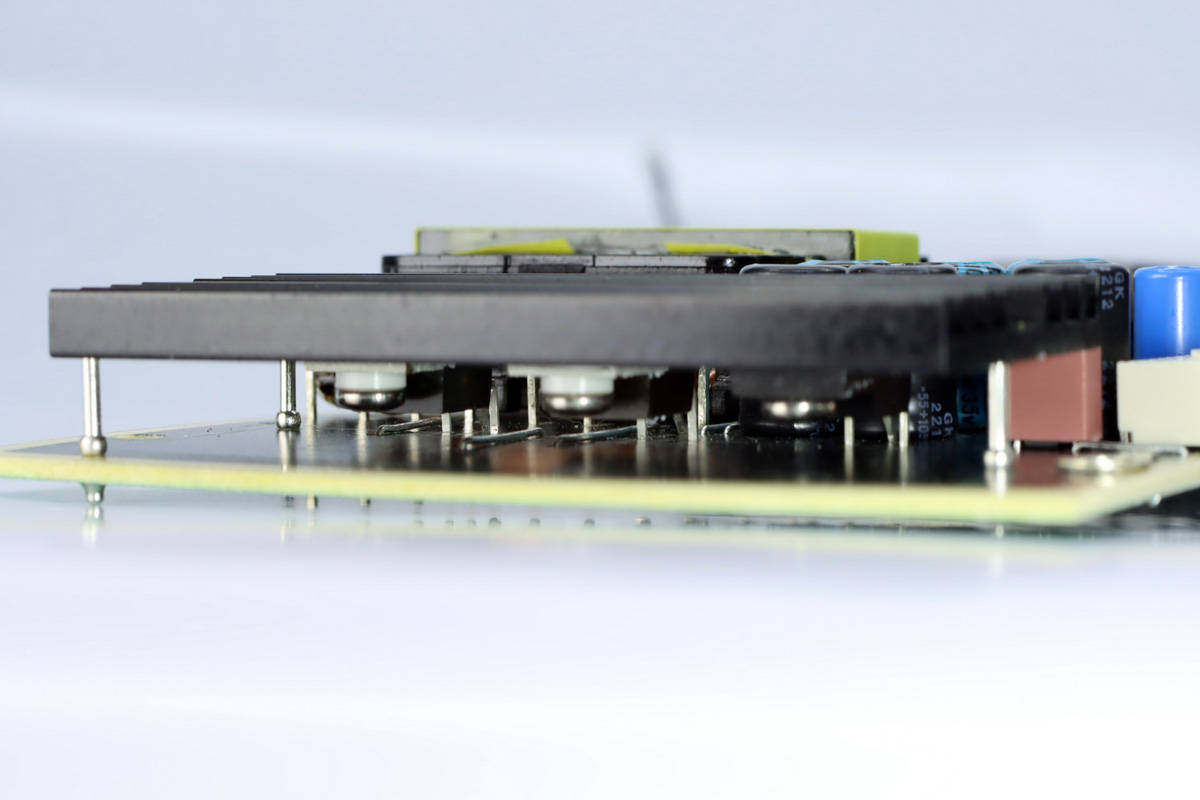

输出端散热片下方固定三颗肖特基二极管。

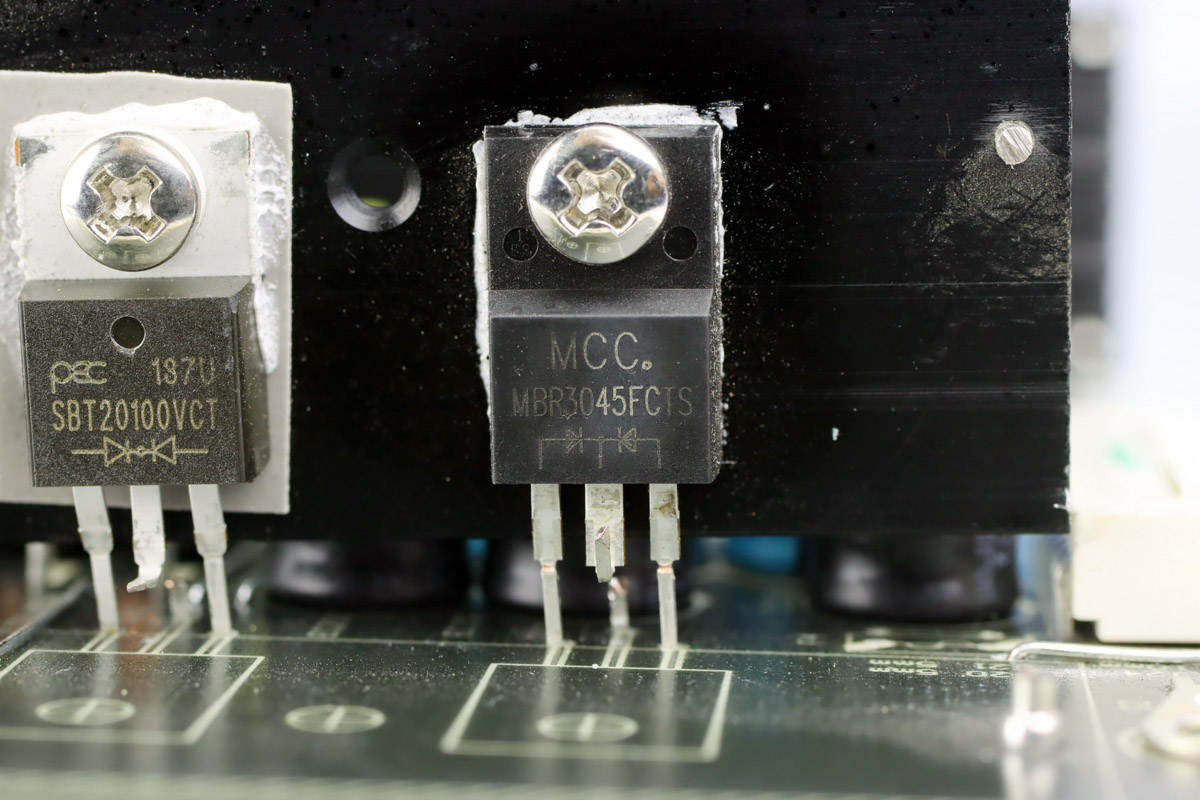

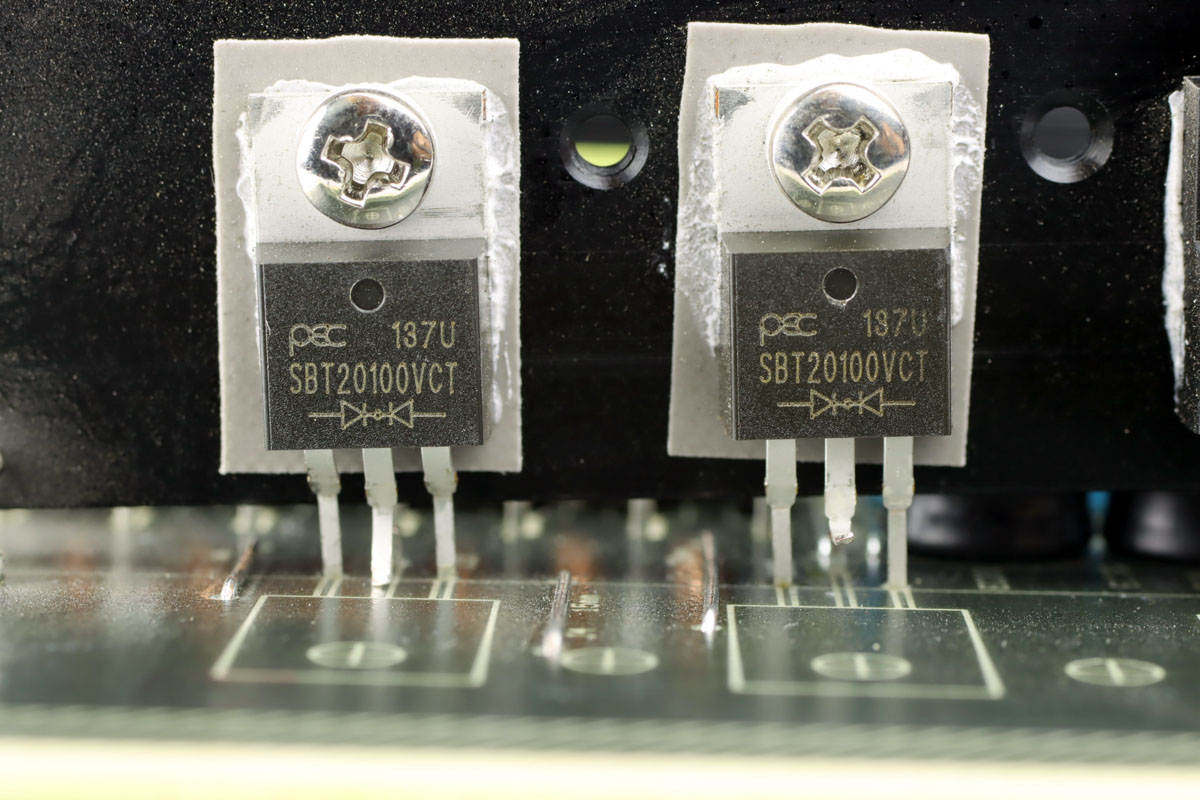

两颗肖特基二极管来自强茂，型号SBT20100VCT，电流20A，耐压100V，两颗并联，用于24V输出整流。
另一颗肖特基二极管来自MCC美微科，型号为MBR3045FCTS，电流30A，耐压45V，用于12V输出整流。
对应24V输出的滤波电容，来自华威，规格为330μF 35V，三颗并联。

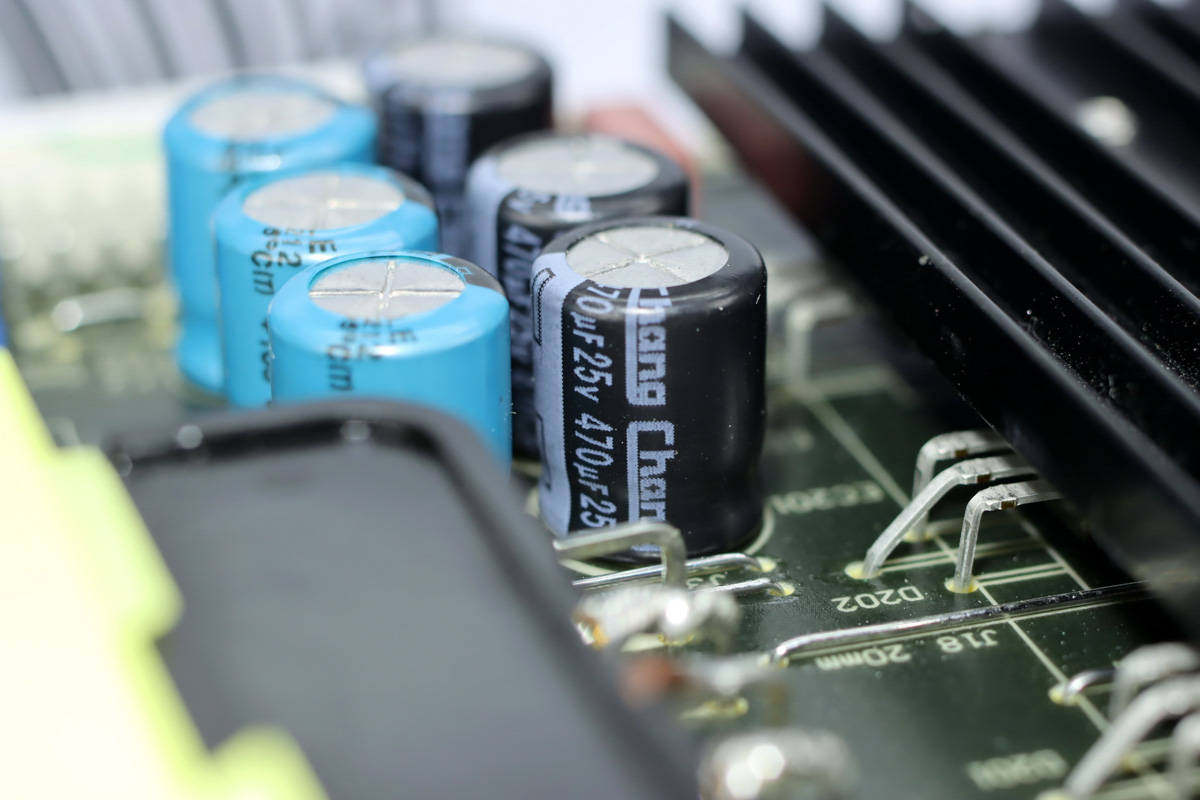

对应12V输出的滤波电容，同样来自华威，规格为470μF25V，三颗并联。

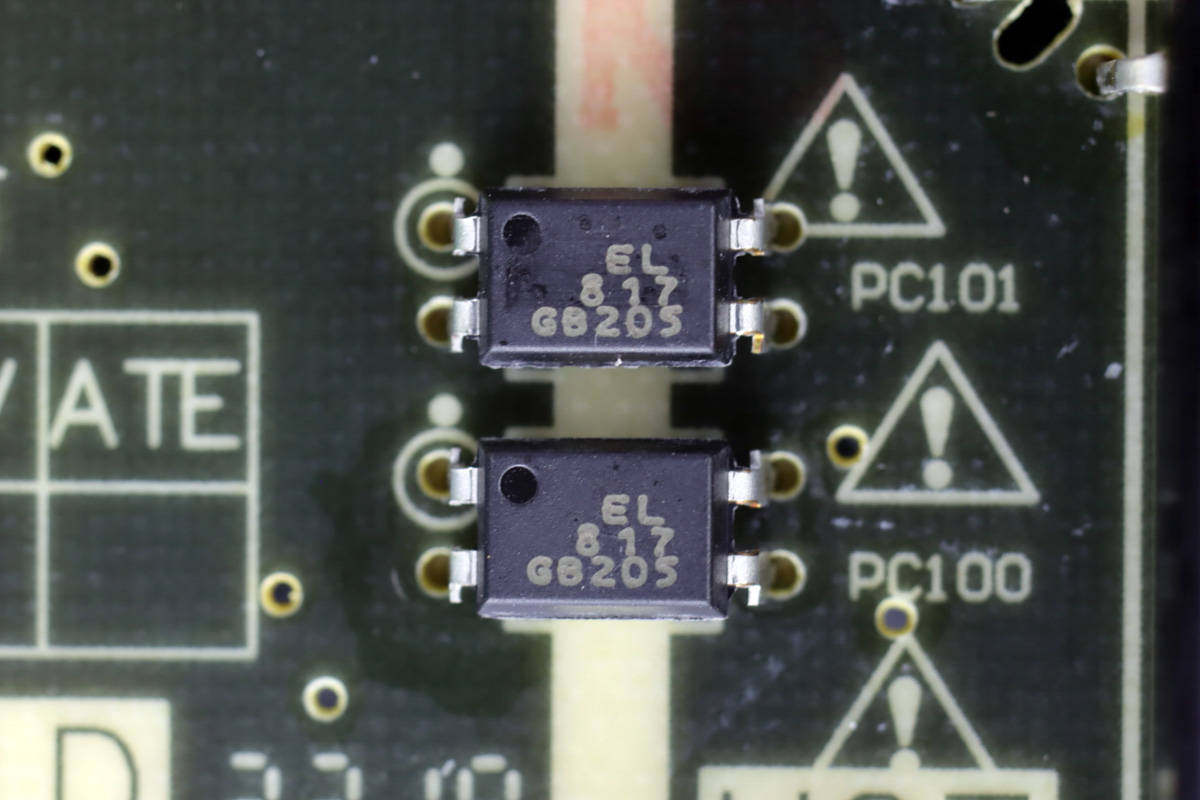

用于输出电压反馈的EL817光耦。
电源PCB低压侧焊接一颗MOS管，用于控制24V输出。

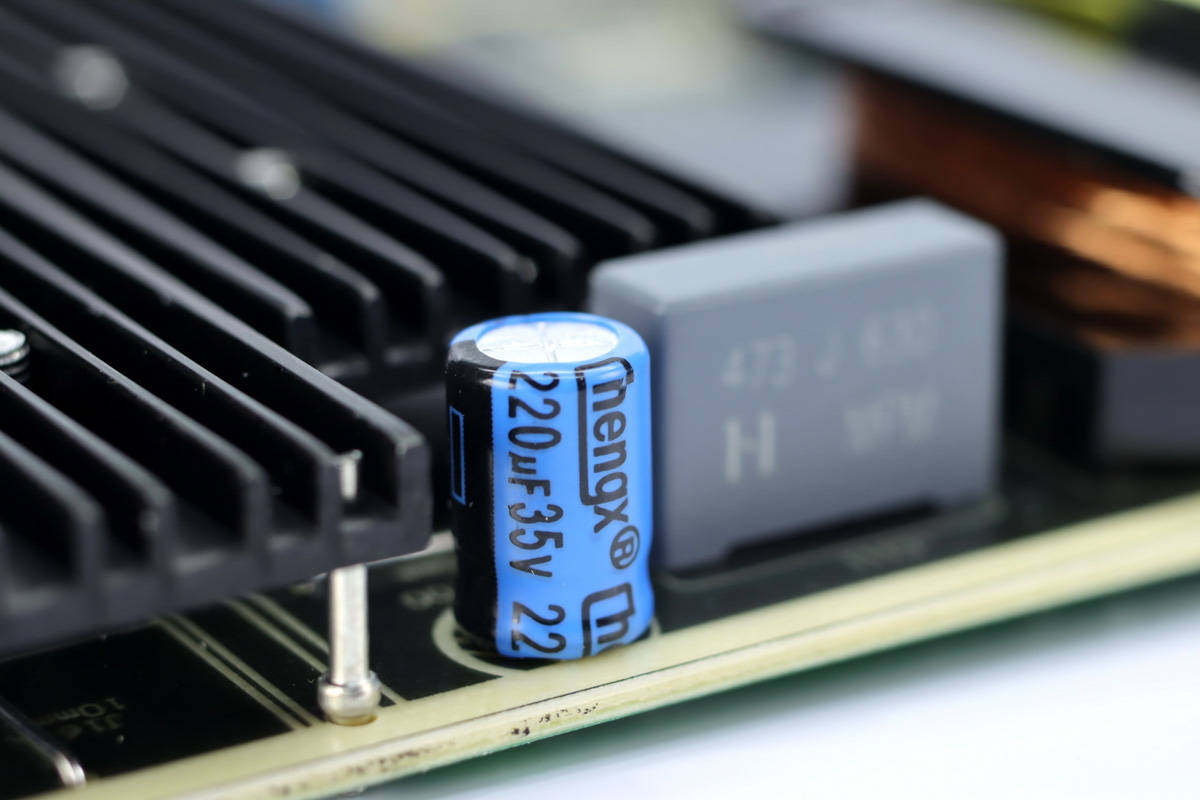

为主控芯片供电的电解电容，来自承兴，规格为220μF 35V。

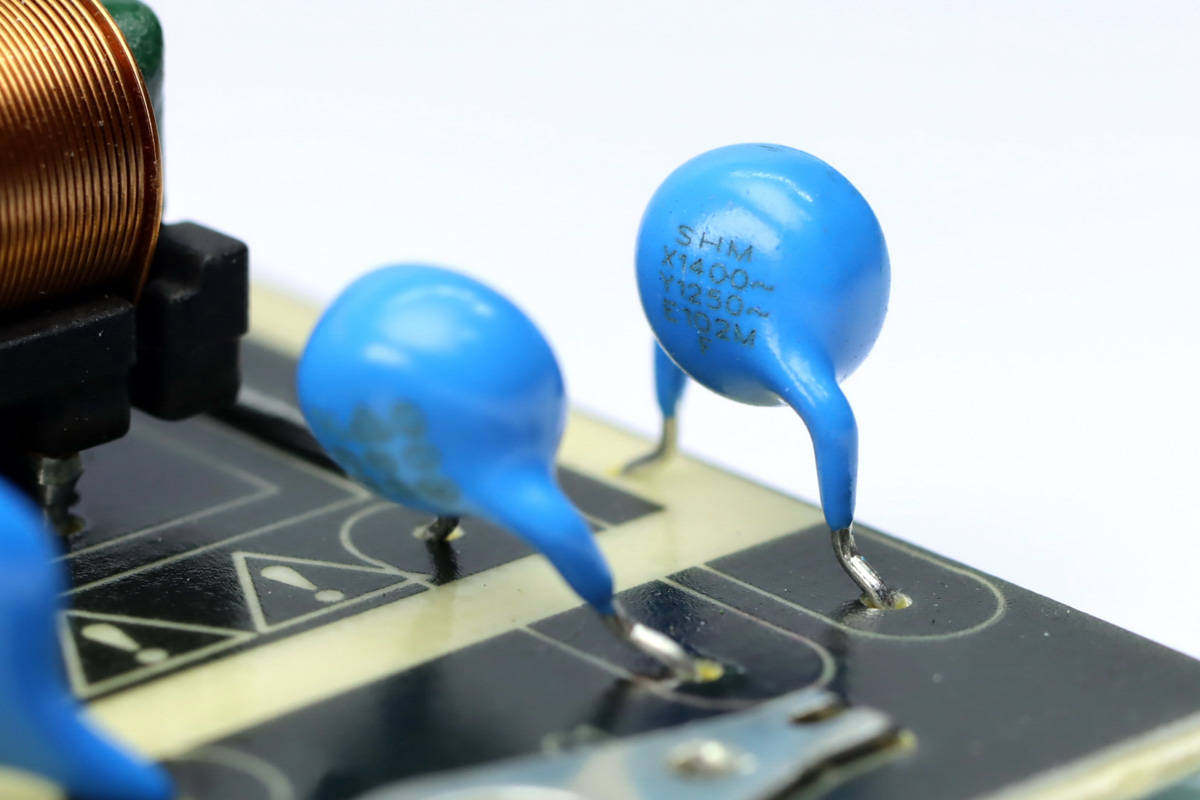

蓝色Y电容特写。
蓝色Y电容特写。
接下来是显示器主控板的解析，其中电源板输出为主控板供电，主控板进行背光升压和PD快充输出，信号处理等功能。

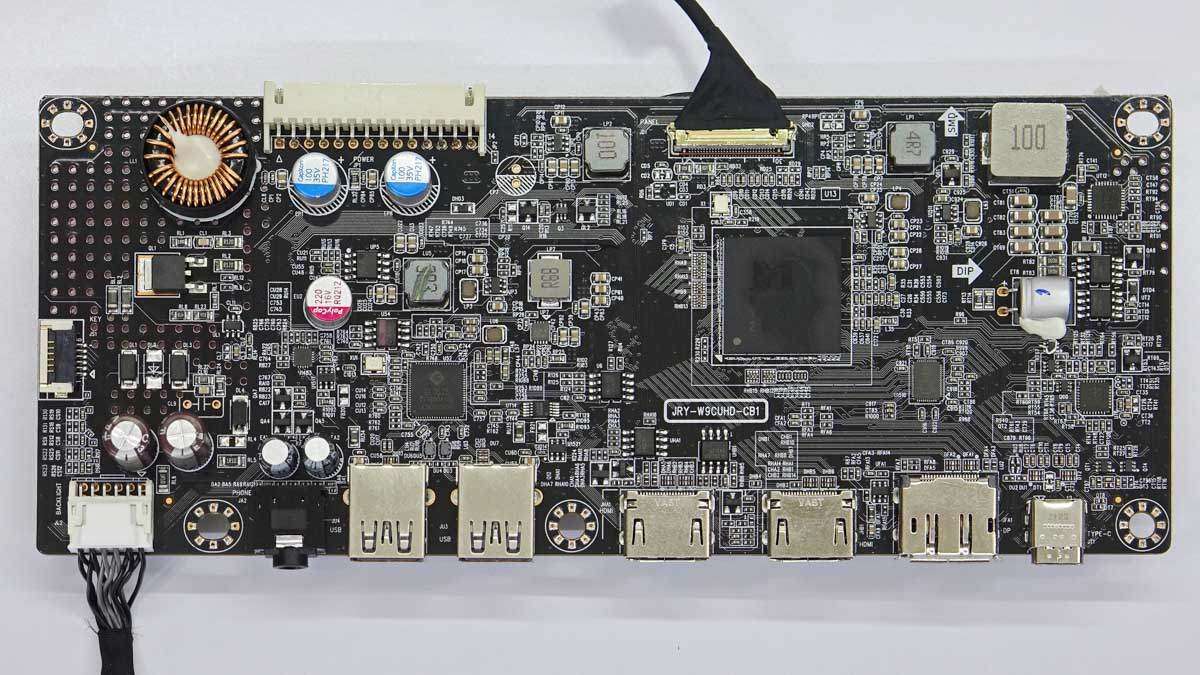

显示器主控板左上角及左侧为背光升压电路，电路板大面积过孔增强散热，右上角合金电感用于PD输出降压，顶部白色接口为电源输入接口，右侧为屏线接口。在屏线接口下方是主控芯片。底部依次为3.5mm音频接口，USB3.0接口，HDMI接口，DP接口和USB-C接口。

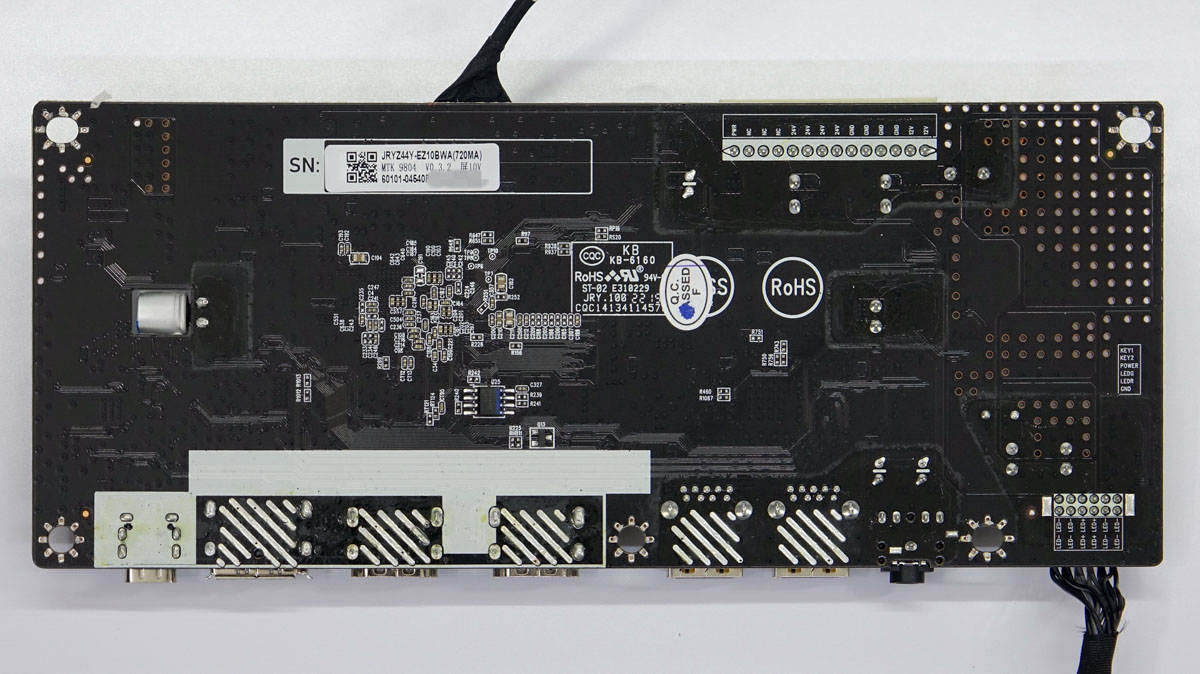

主控板背面焊接一颗存储器，左侧镂空焊接固态电容降低厚度。

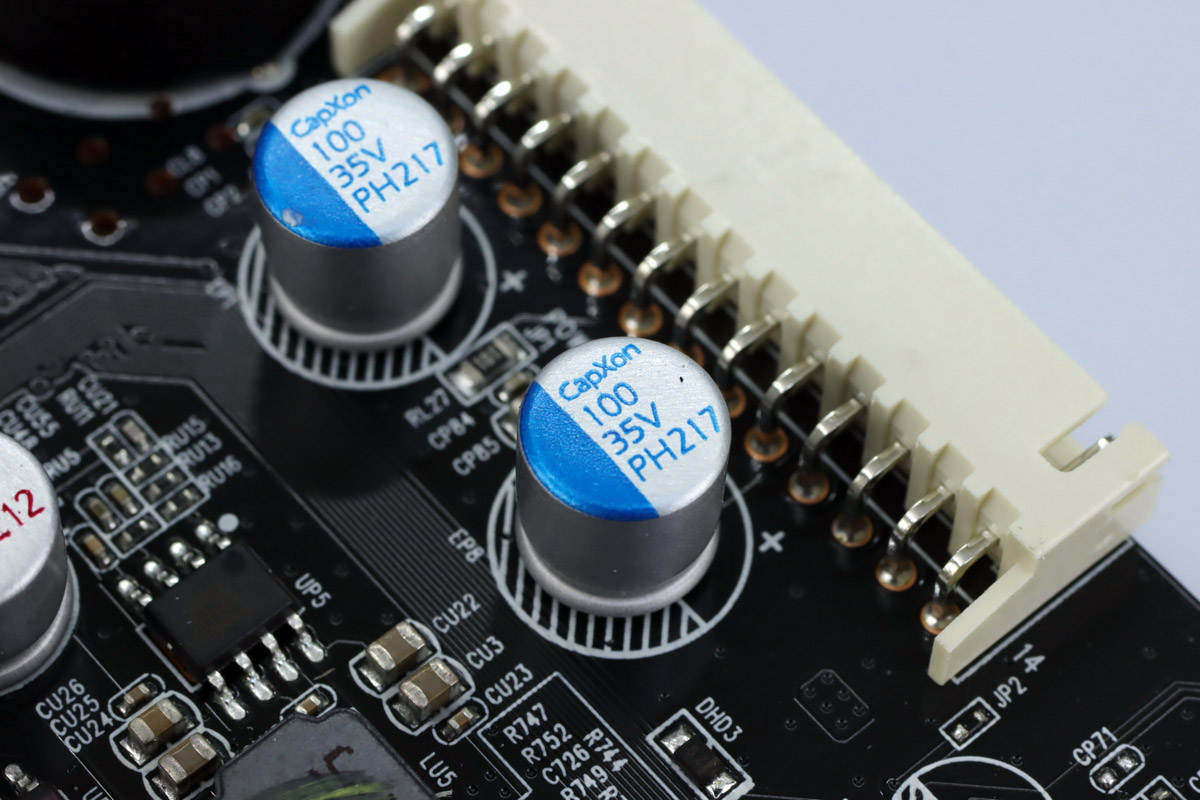

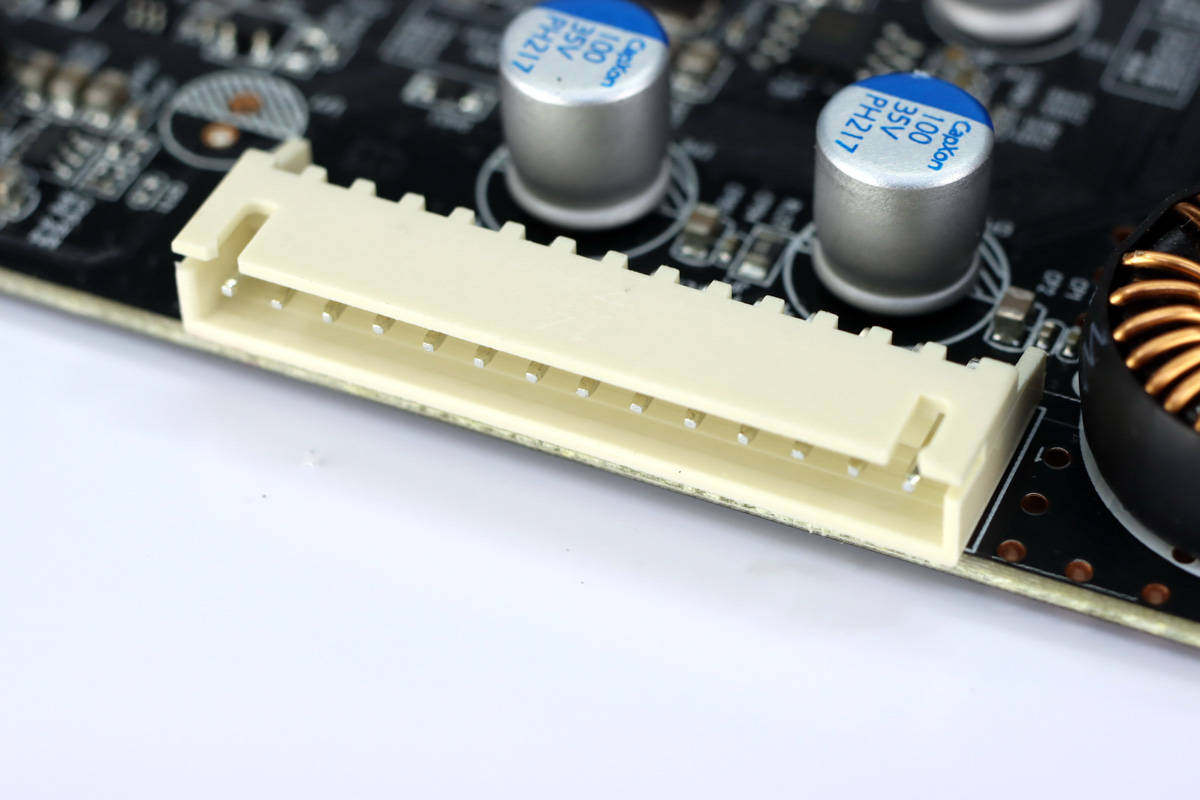

电源输入接口特写，焊接两颗固态电容用于滤波。
固态电容来自丰宾，PH系列固态电容，规格为100μF 35V。

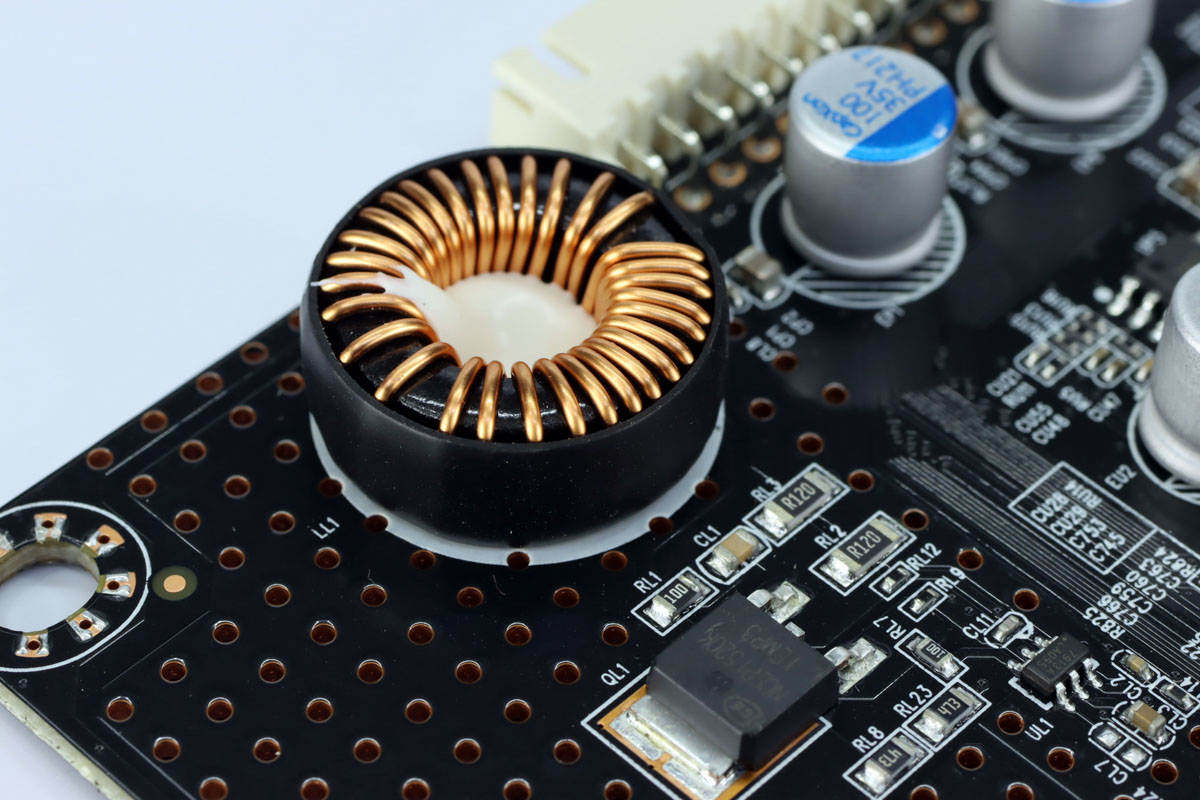

背光升压电感特写，采用漆包线缠绕在磁环上，外套热缩管绝缘。

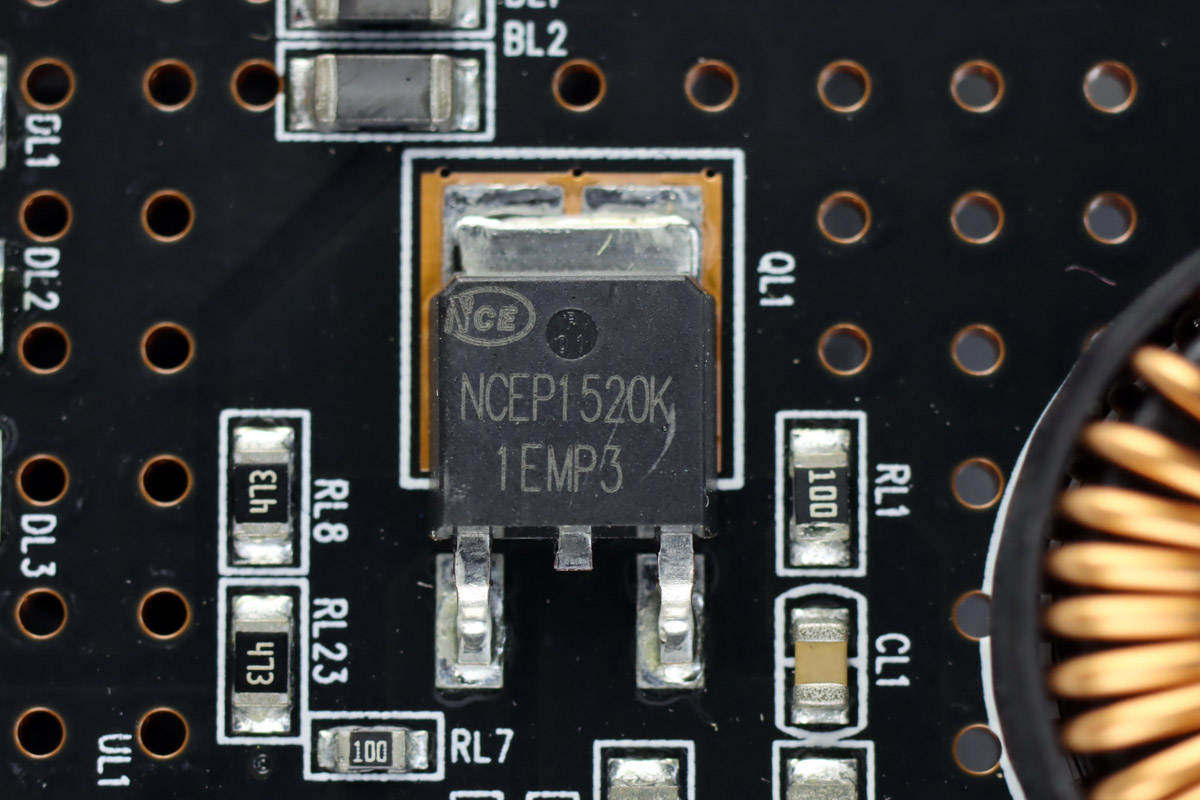

升压开关管来自新功率，型号NCEP1520K，是一颗耐压150V，导阻59mΩ的NMOS管，采用TO252封装。

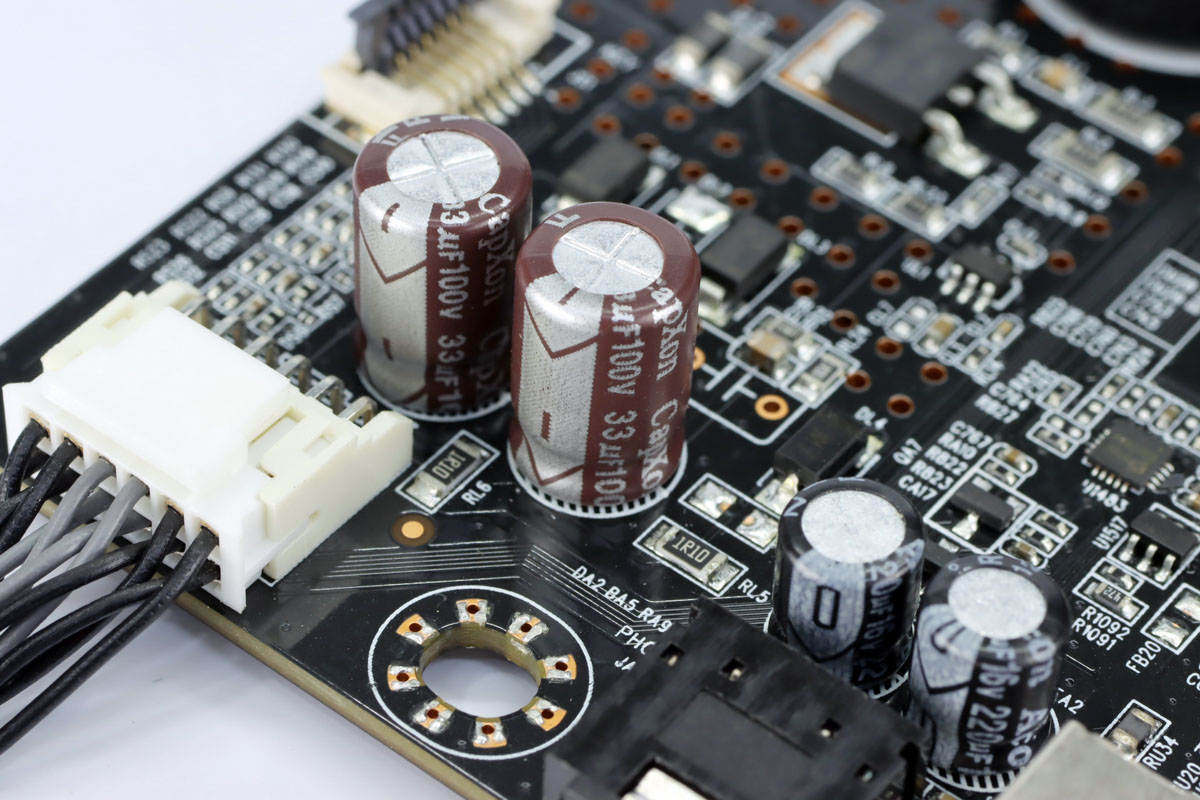

两颗丰宾电解电容用于背光输出滤波，规格为33μF 100V。在电容后面是整流二极管，通过大面积过孔进行散热。

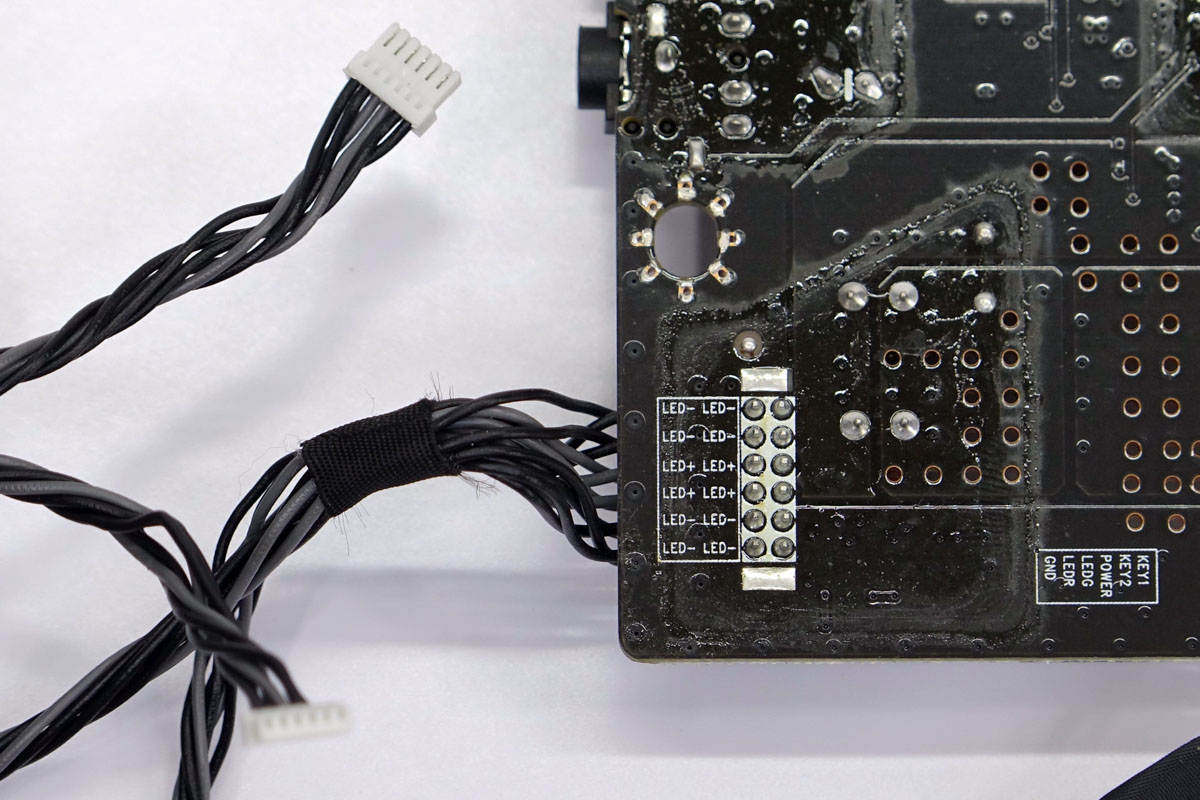

背光输出接口，标注了输出正负极。

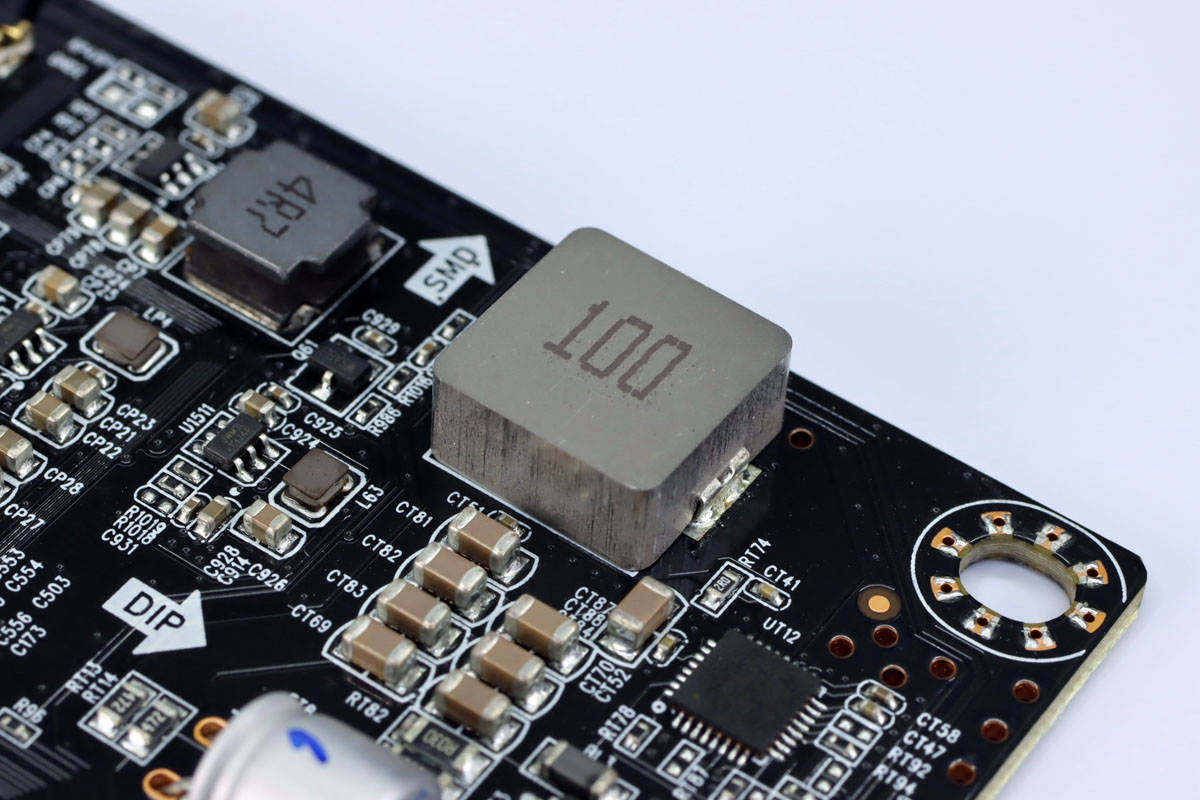

另外一路24V输入通过降压电路进行降压，实现65W的PD快充输出。10μH合金电感用于配合降压转换器进行降压。

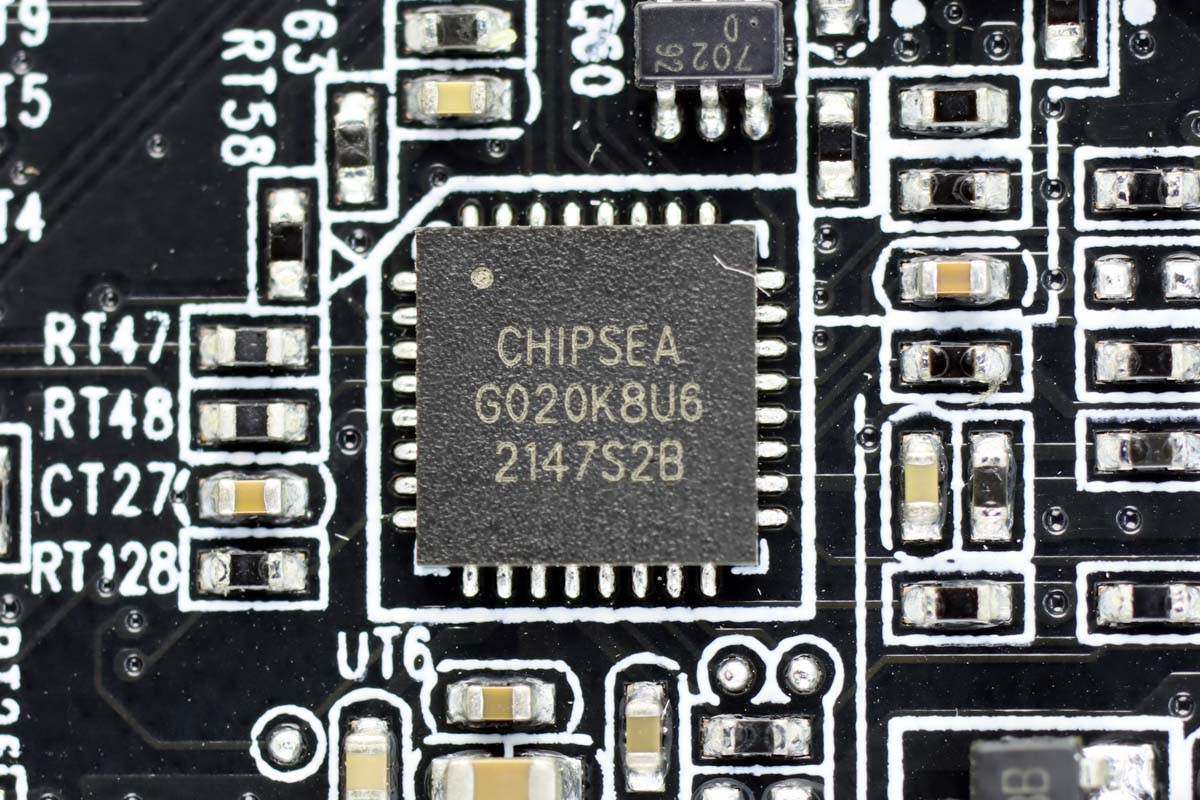

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

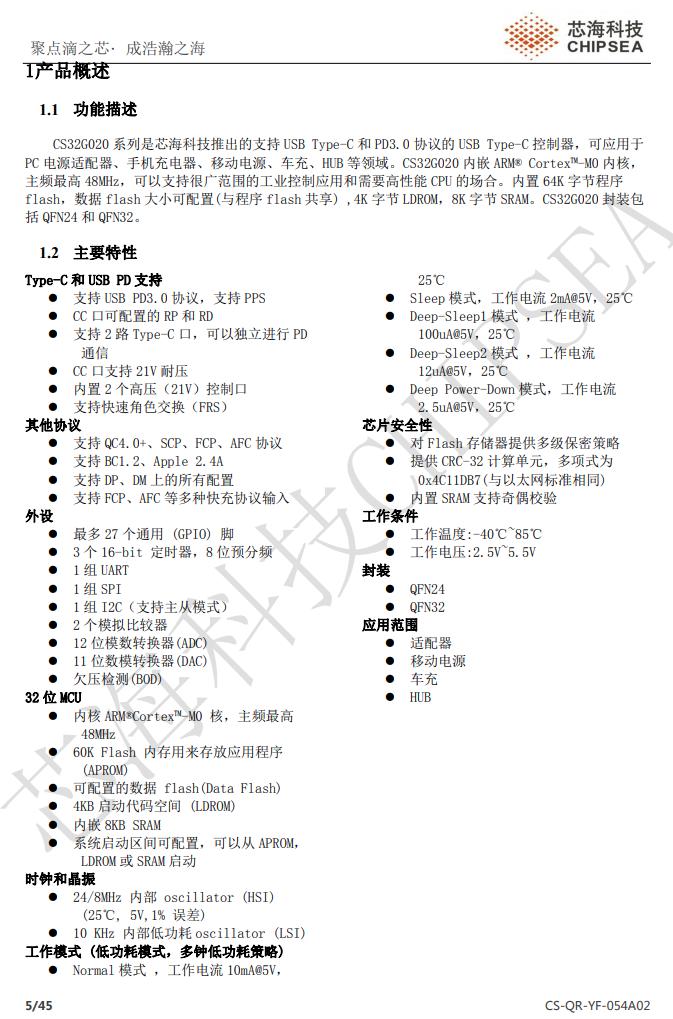

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。
充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

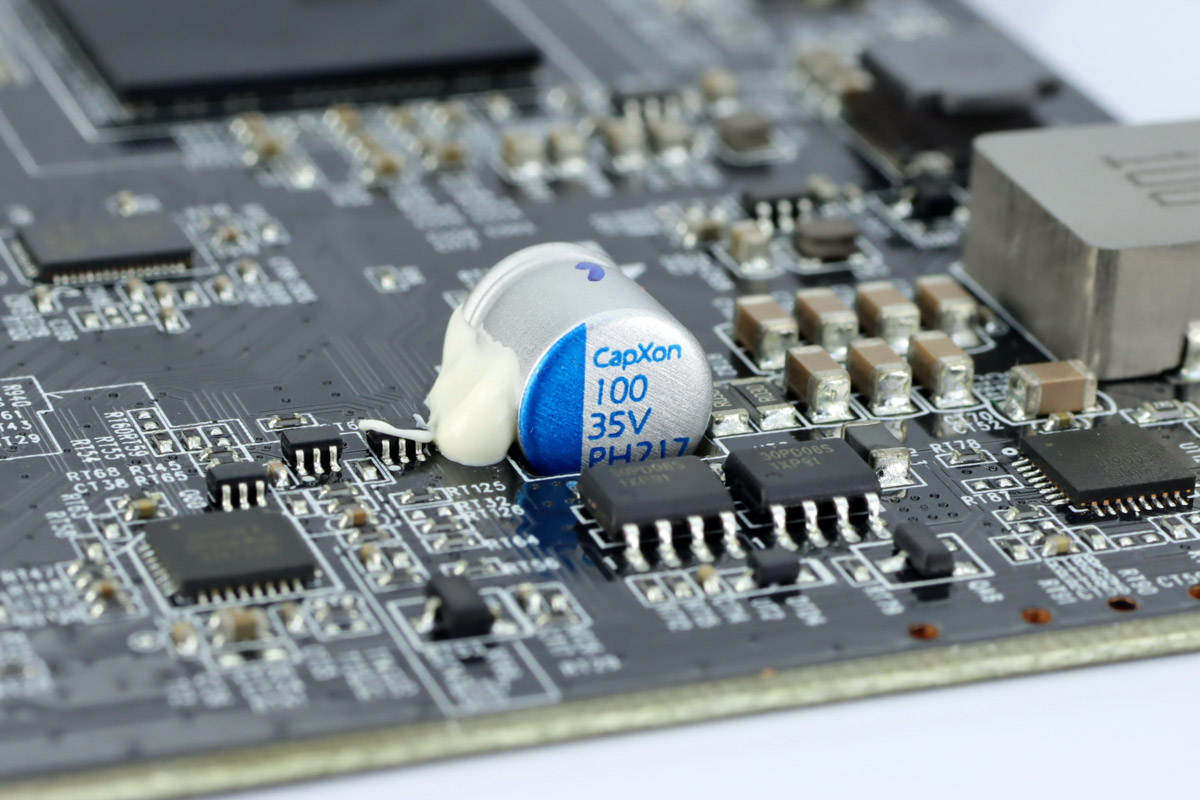

输出滤波电容来自丰宾，PH系列固态电容，规格为100μF 35V。

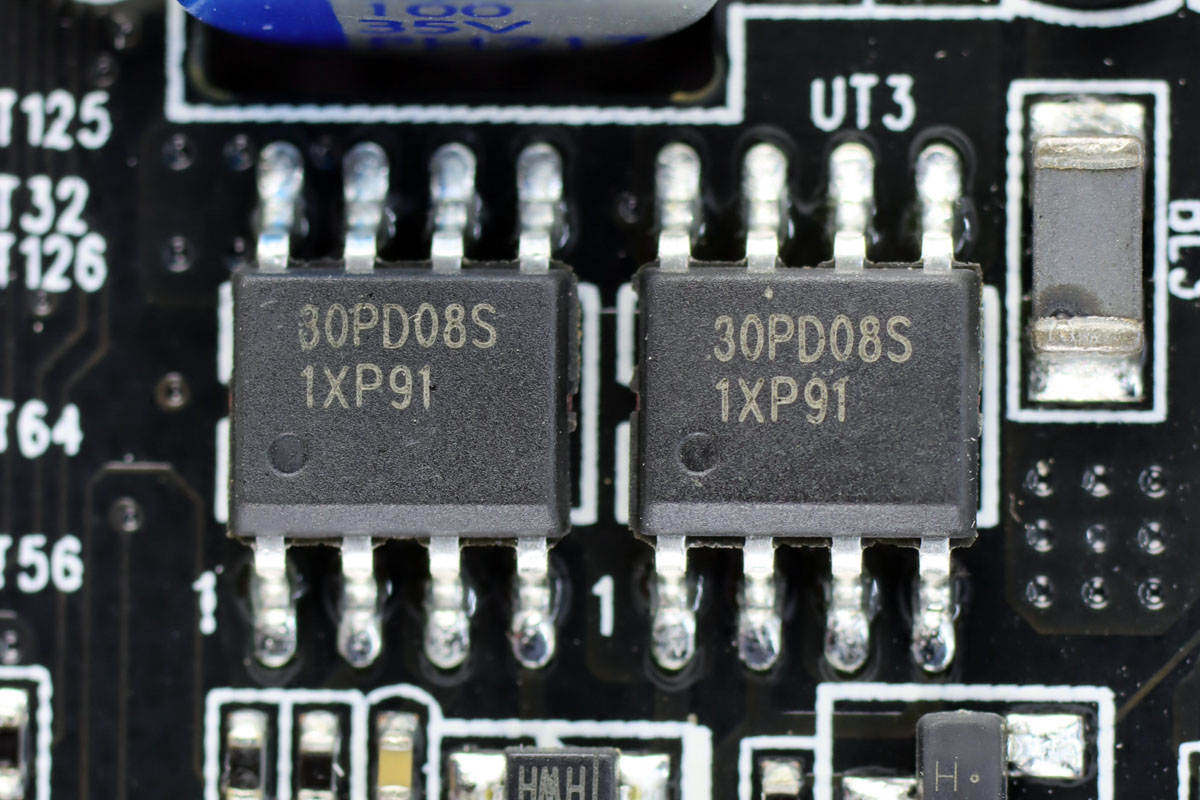

两颗MOS管来自新洁能，型号NCE30PD08S，是一颗双PMOS管，耐压30V，导阻16mΩ，采用SOP8封装。

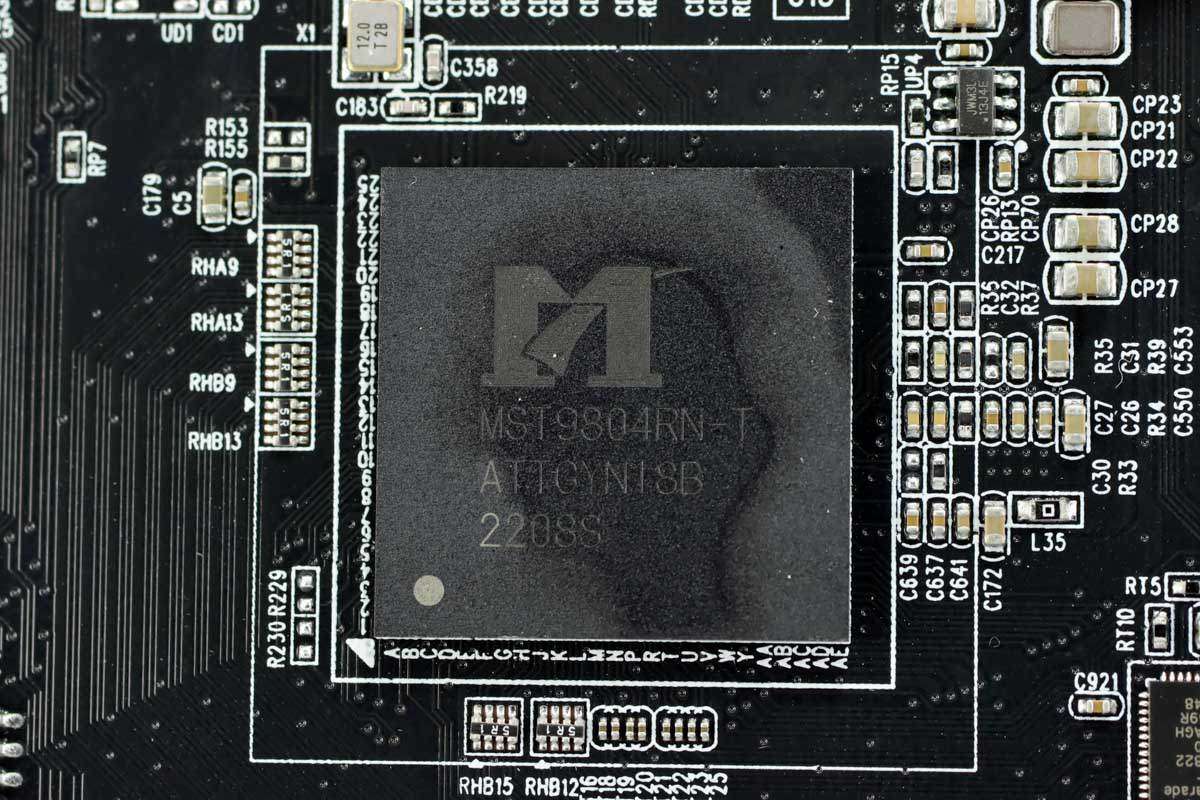

显示器主控芯片来自MSTAR晶晨半导体，型号MST9804，支持2K165Hz或者4K60Hz屏幕，内部集成2个DP 1.4和2个HDMI 2.0输入接口，支持立体声音频输出。

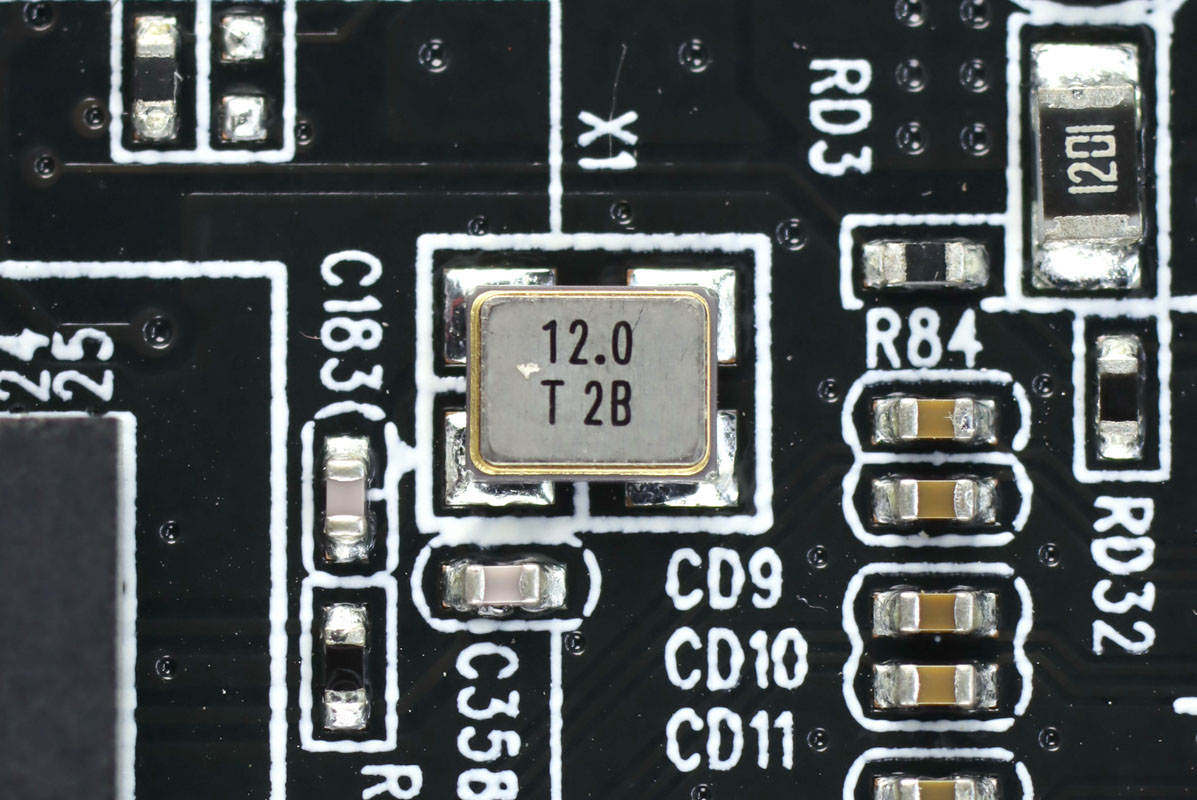

MST9804外置的12.0MHz时钟晶振。
连接屏幕的排线接口。

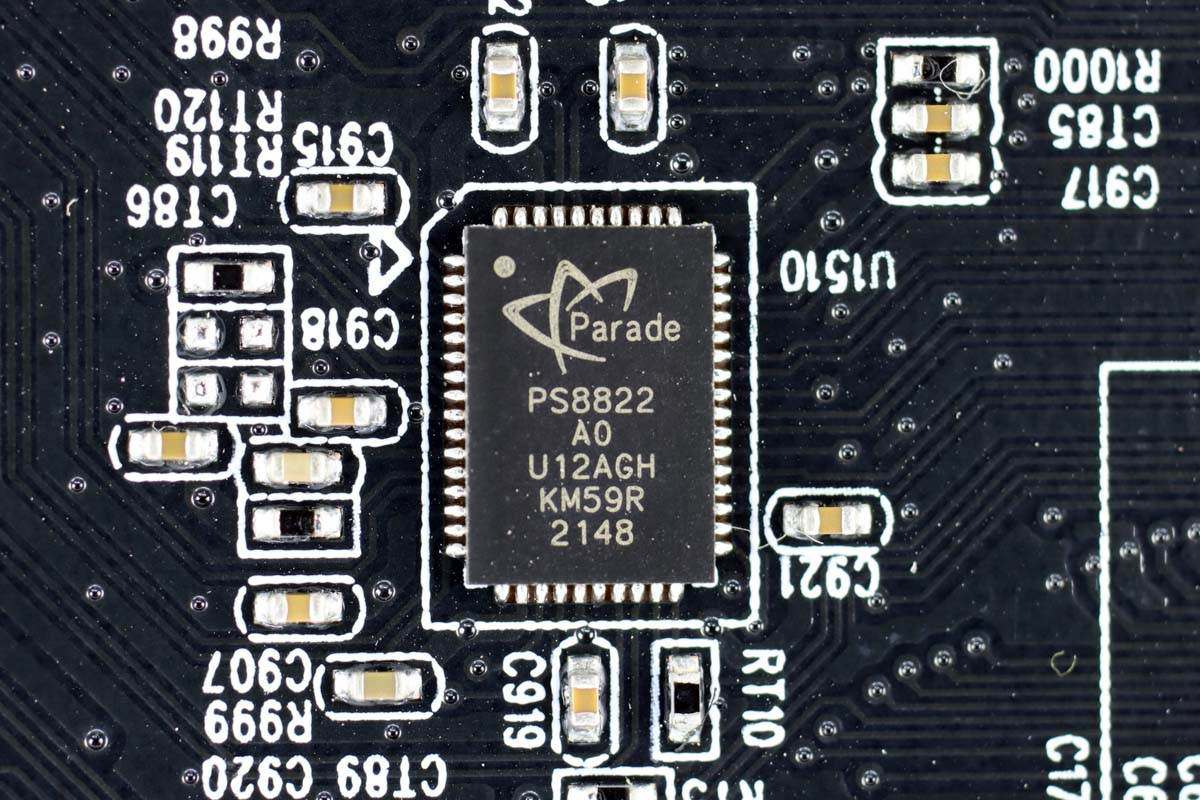

谱瑞PS8822 USB/DP信号切换开关，用于DP Alt Mode交替模式下输出DP视频信号和USB连接。

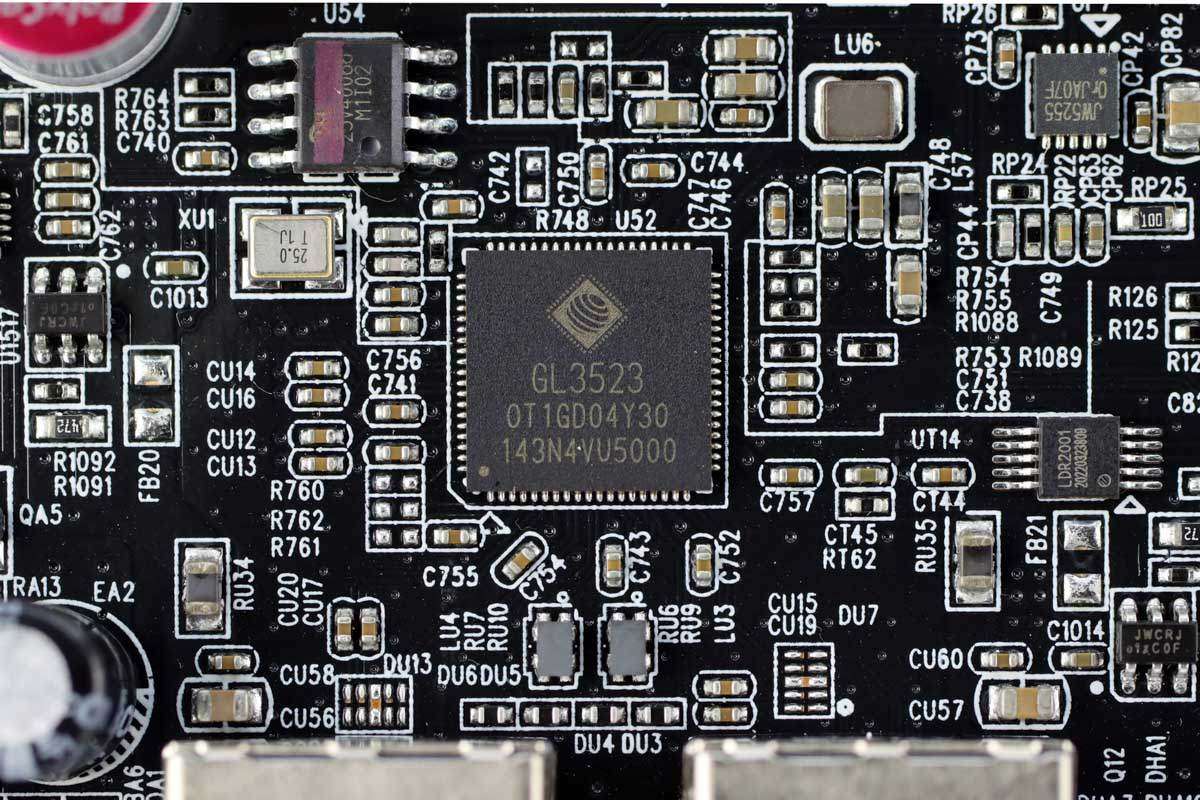

USB集线器芯片来自创惟，型号GL3523，是一款四口集线器芯片，分别用于两个USB-A接口连接外设。

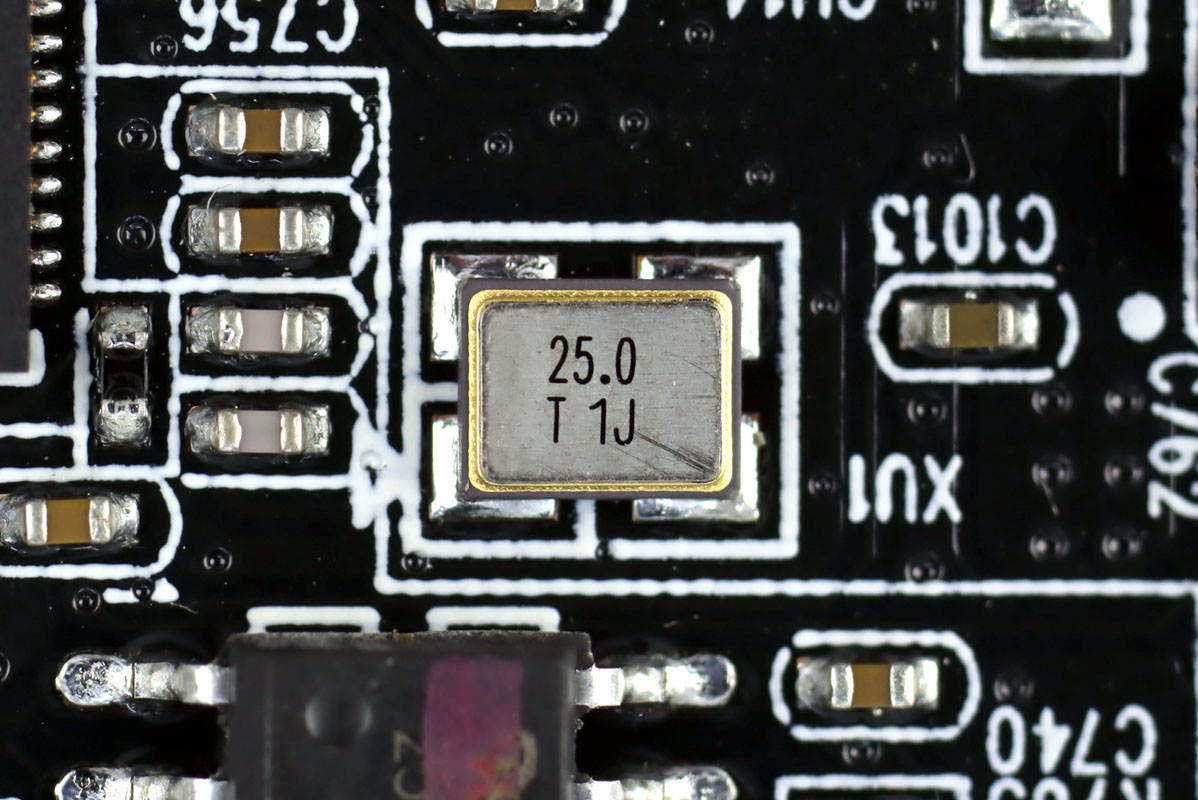

GL3523外置贴片晶振，25.0MHz。

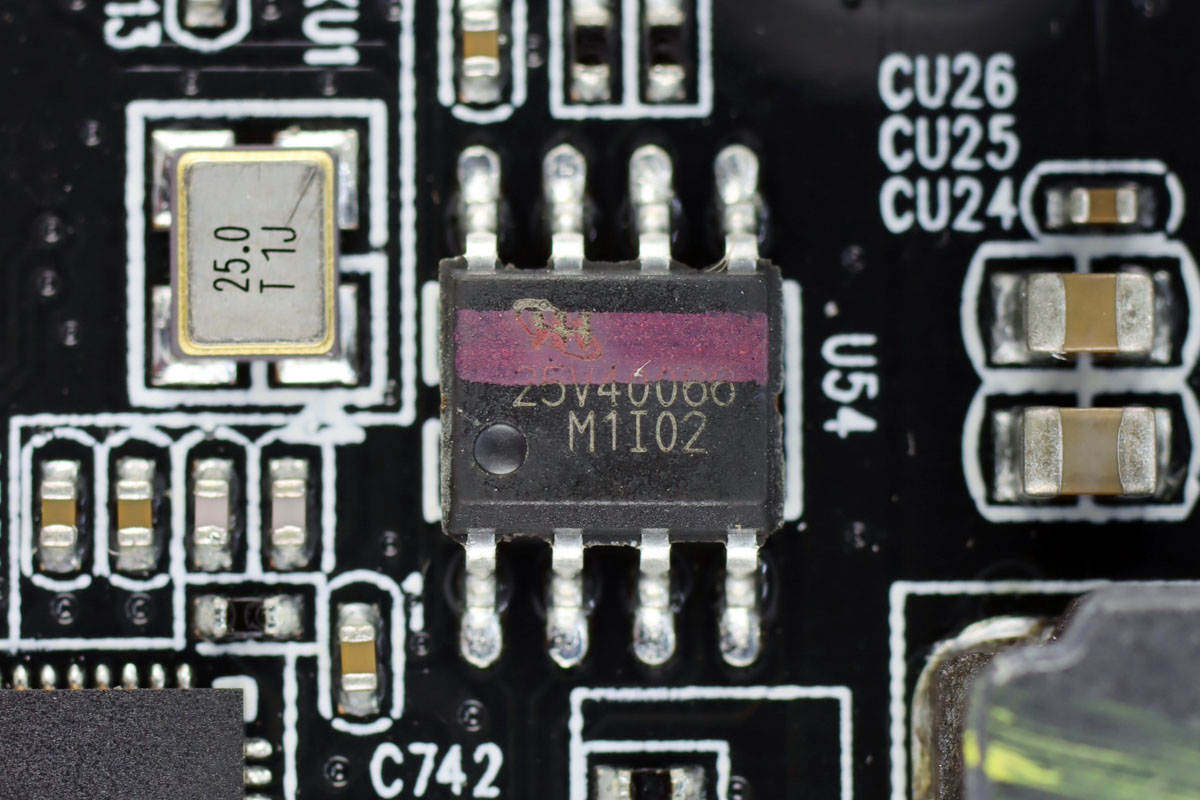

GL3523外置的存储器特写。

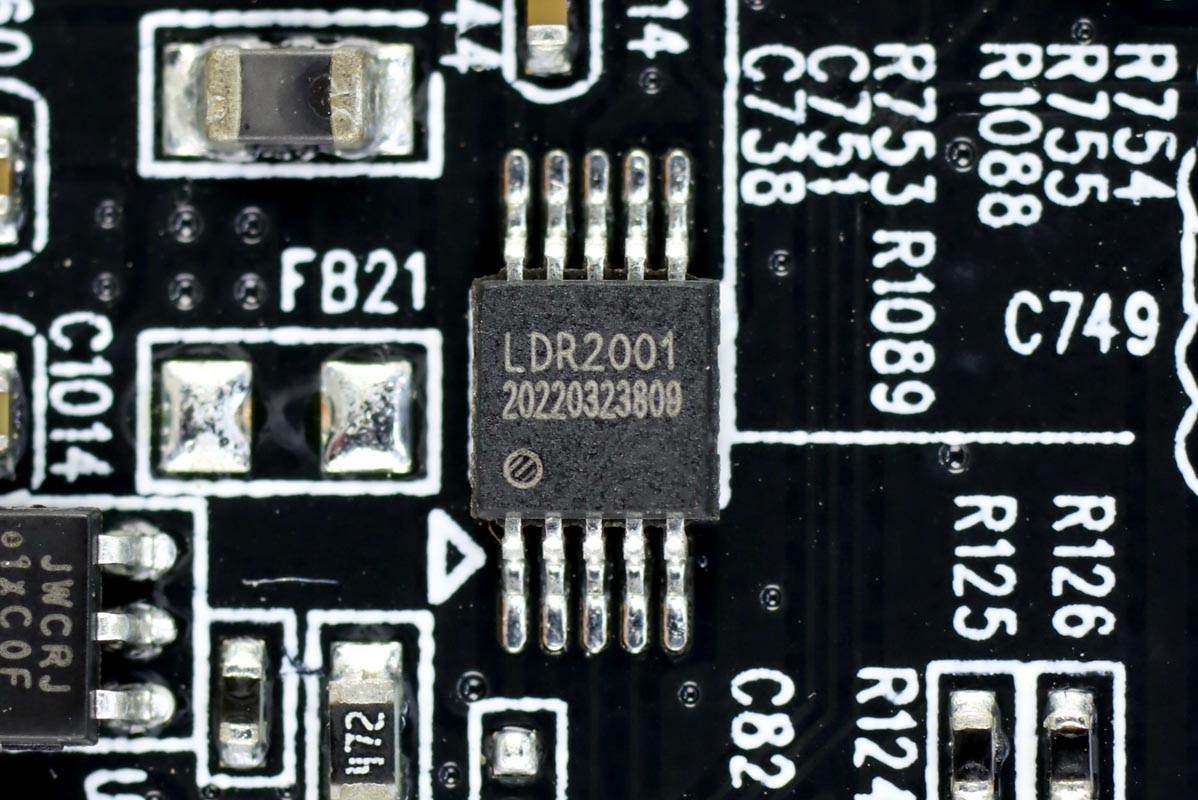

乐得瑞LDR2001用于USB转串口和Billboard功能。用于在计算机上显示功能受限不支持等情况。

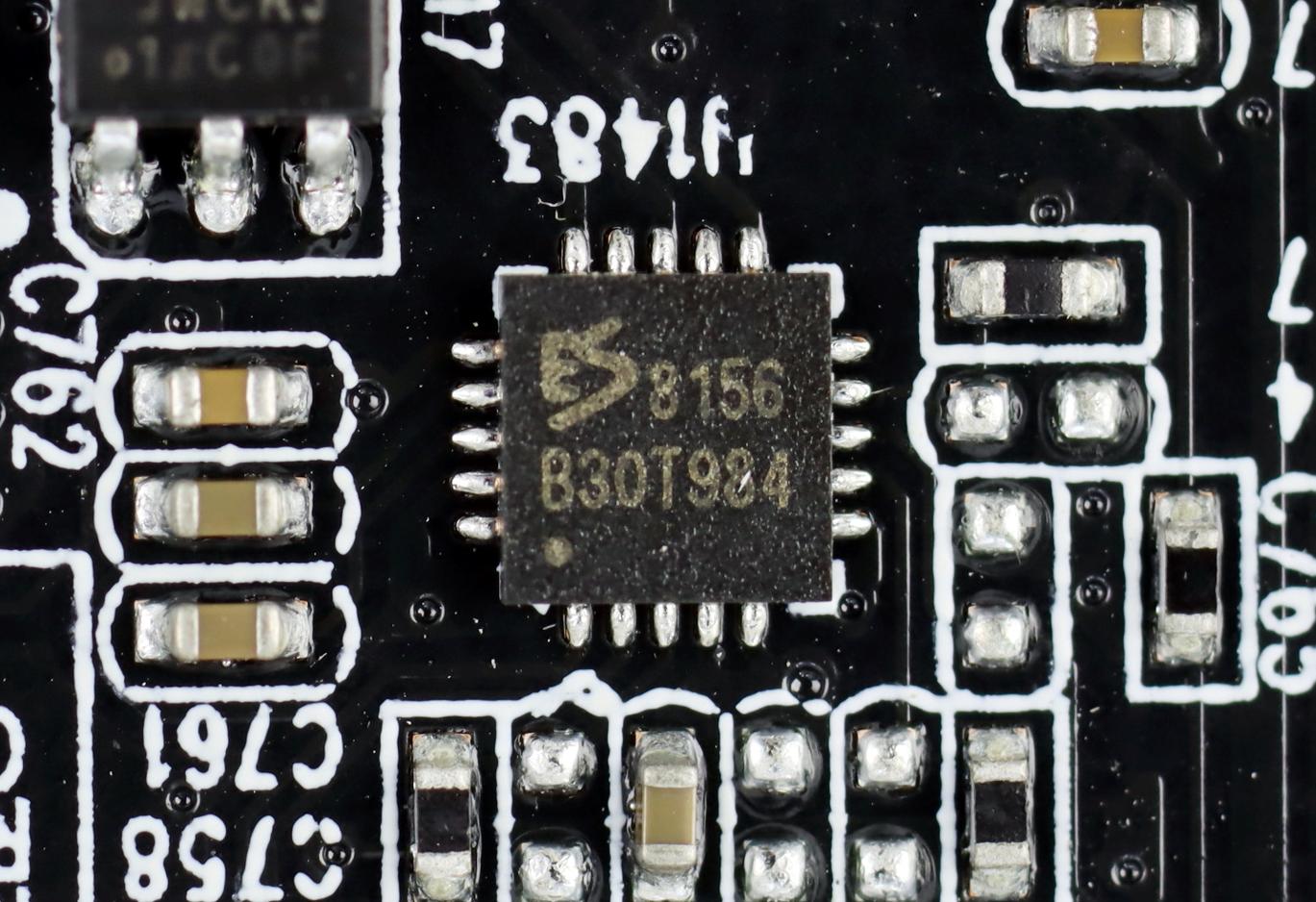

一颗DAC芯片来自顺芯，型号ES8156，是一颗高性能24位DAC，内置耳机放大器，用于显示器自带的3.5mm耳机驱动。

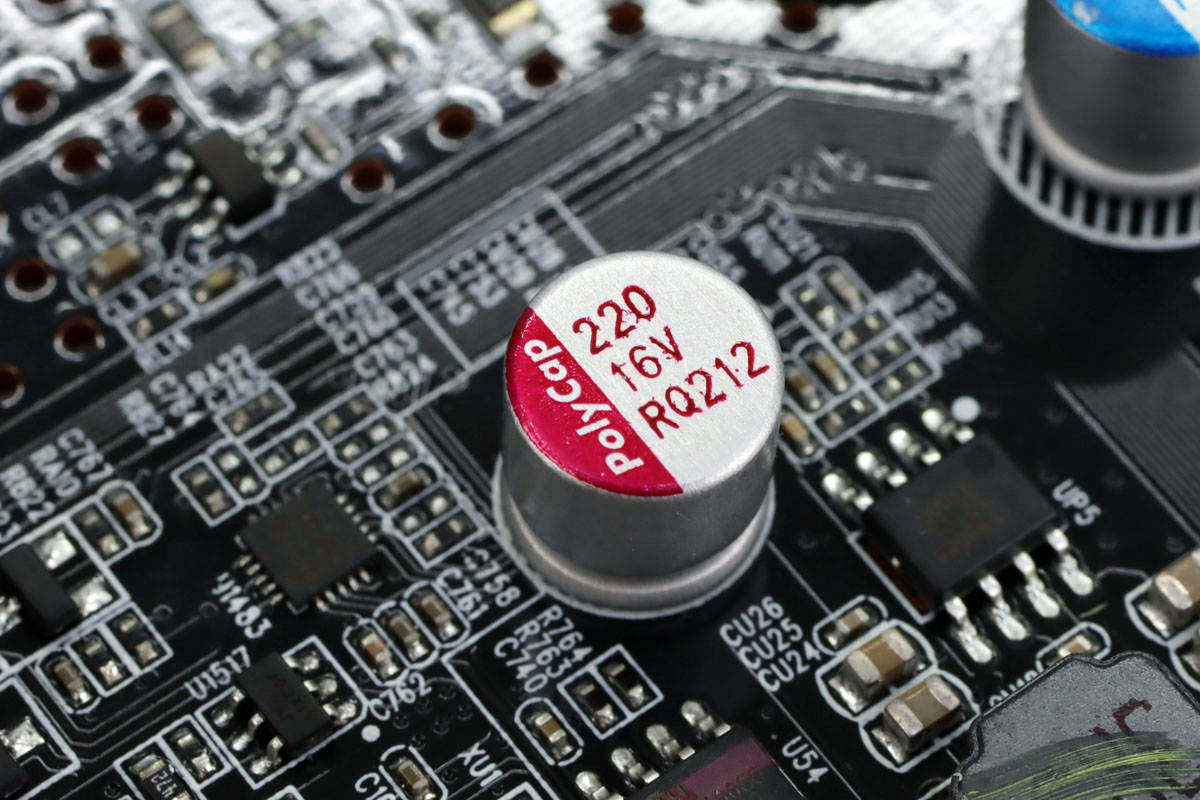

一颗滤波电容来自PolyCap柏瑞凯，为RQ系列直插固态电容，125℃耐热，规格为220μF 16V。
充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。
一颗降压转换器来自天钰科技，型号FR9855，是一颗18V输入，输出电流5.5A的同步降压转换器，内置降压MOS管，采用ESOP8封装。

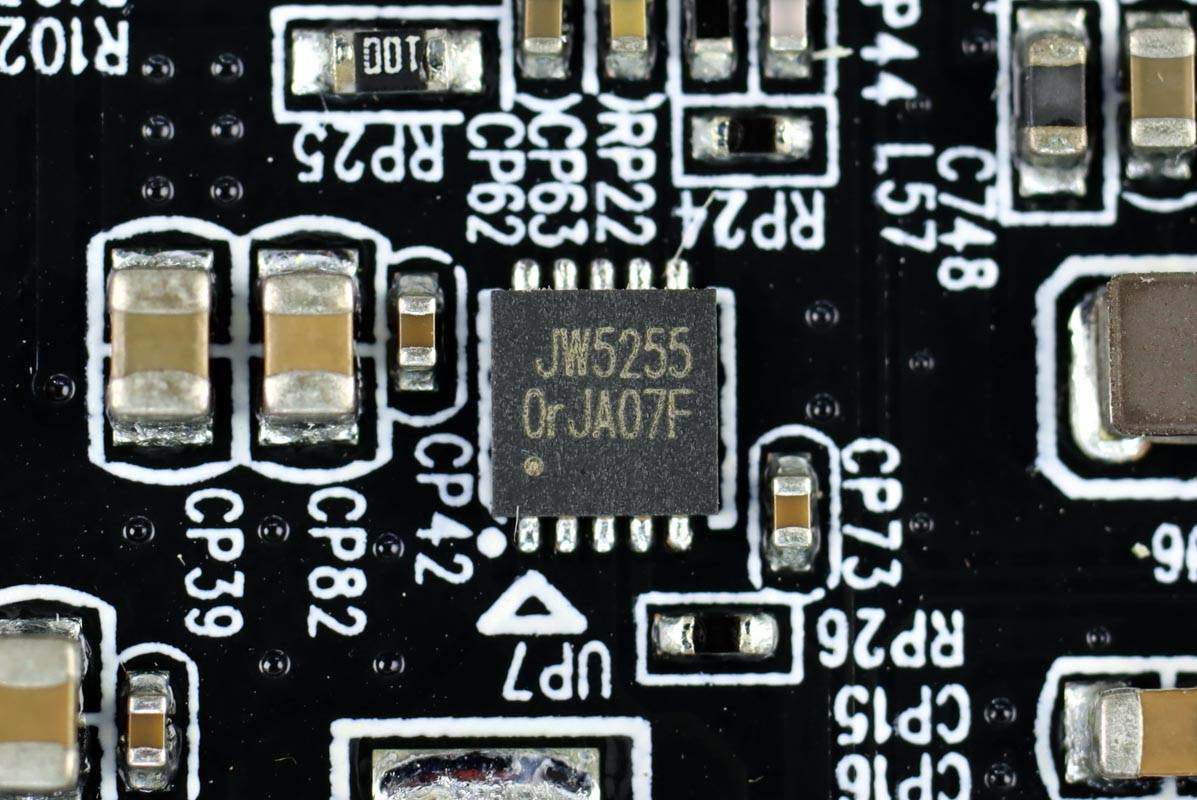

一颗降压转换器来自杰华特，型号JW5255。

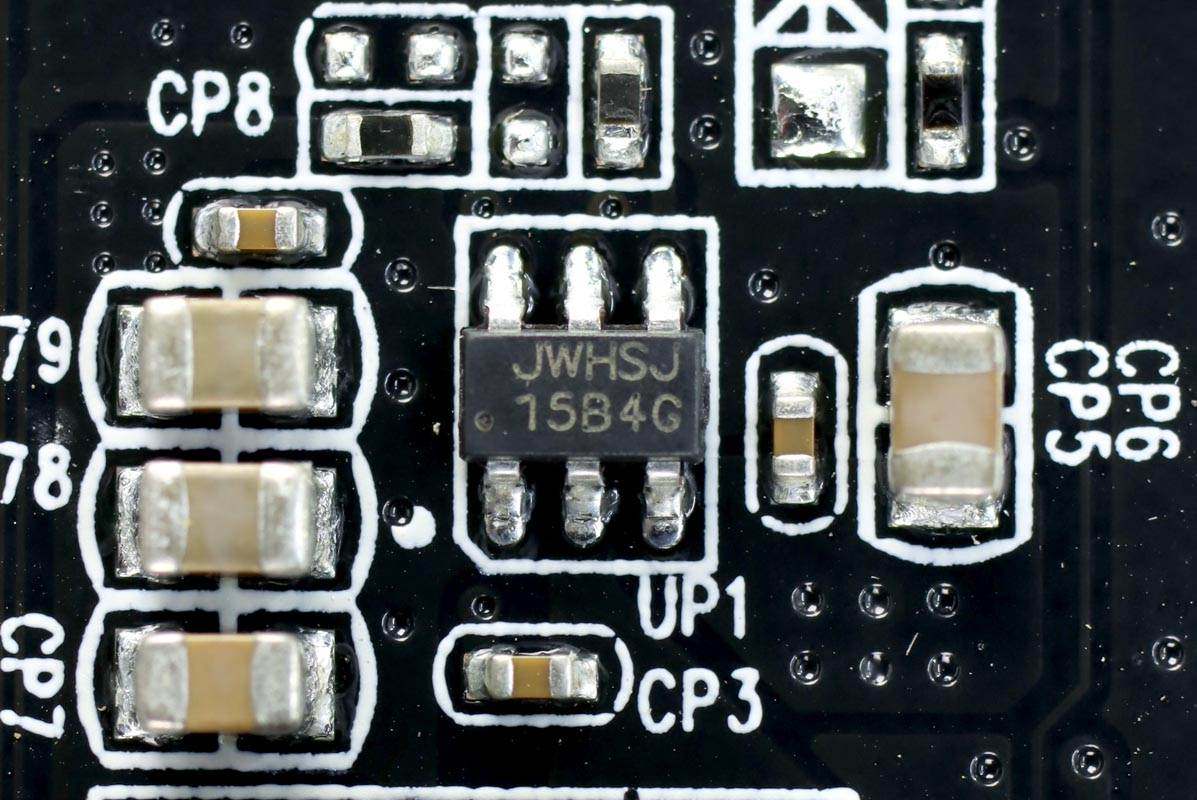

杰华特丝印JWHSJ的IC。

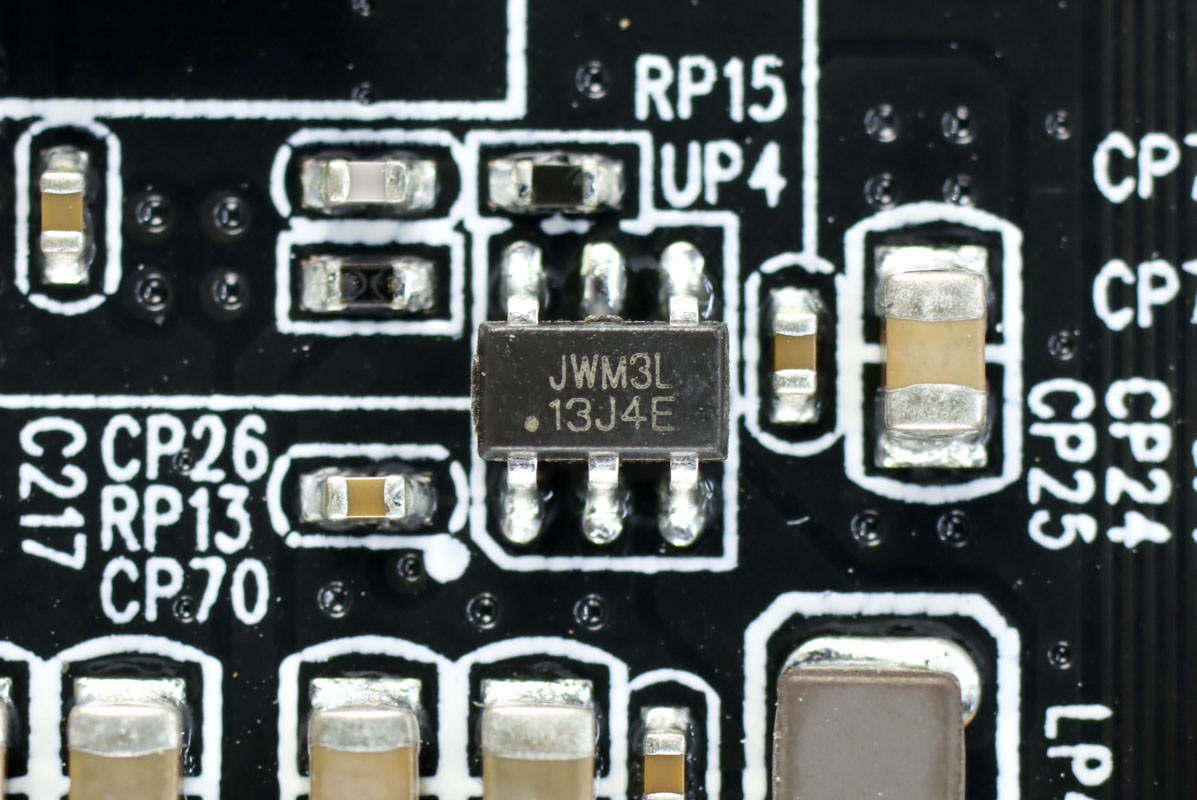

杰华特丝印JWM3L的IC。
最后来看看屏幕驱动板上的芯片。

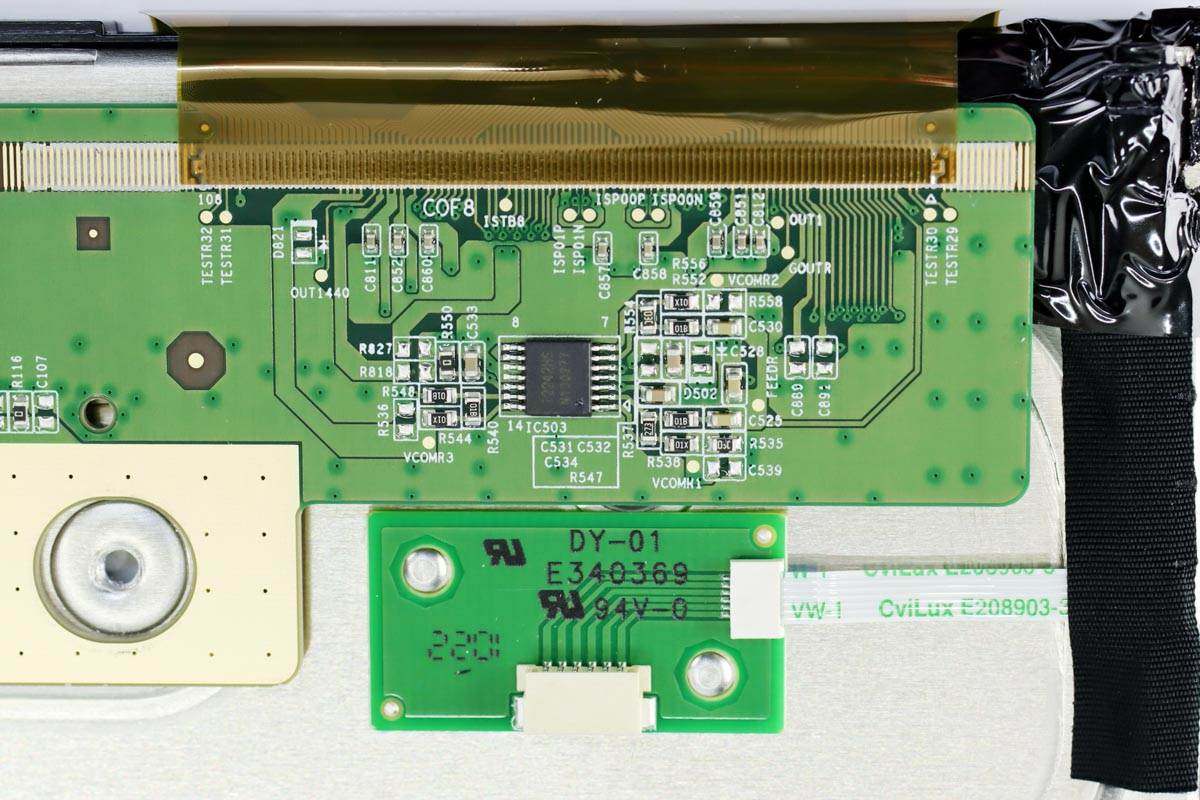

背光排线通过小板转接连接。

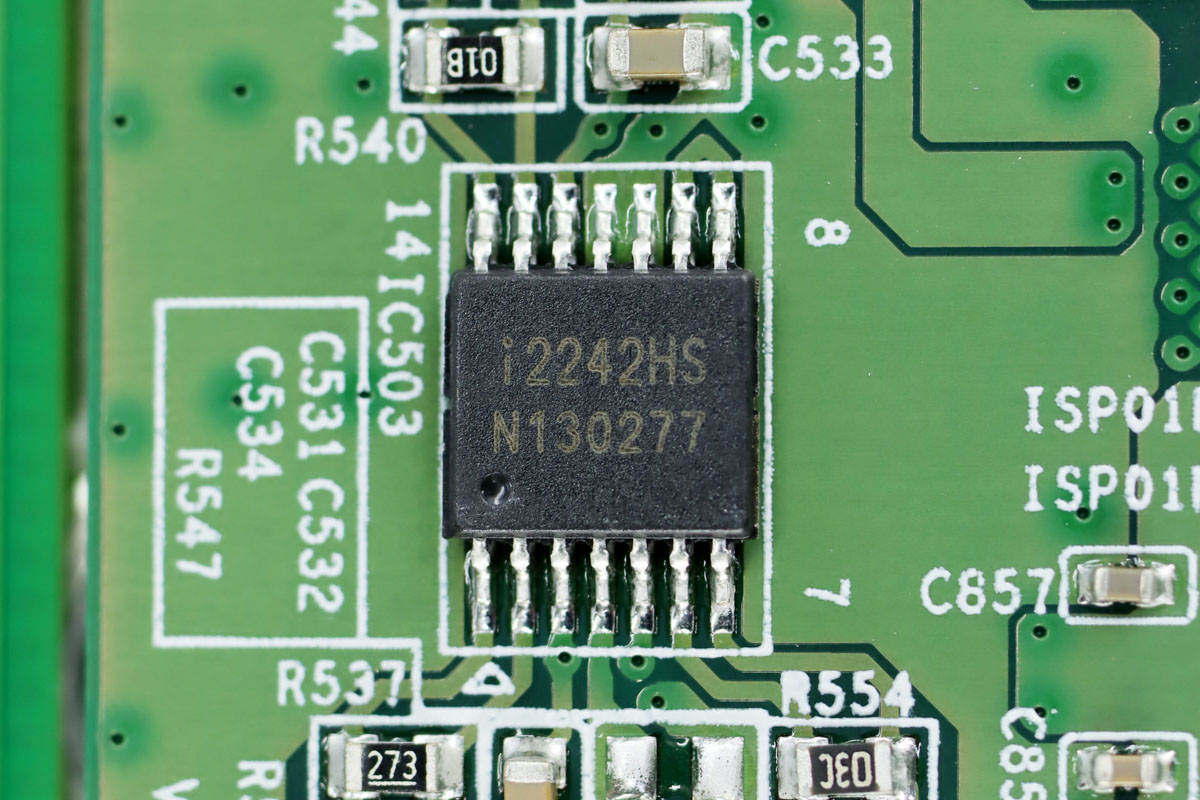

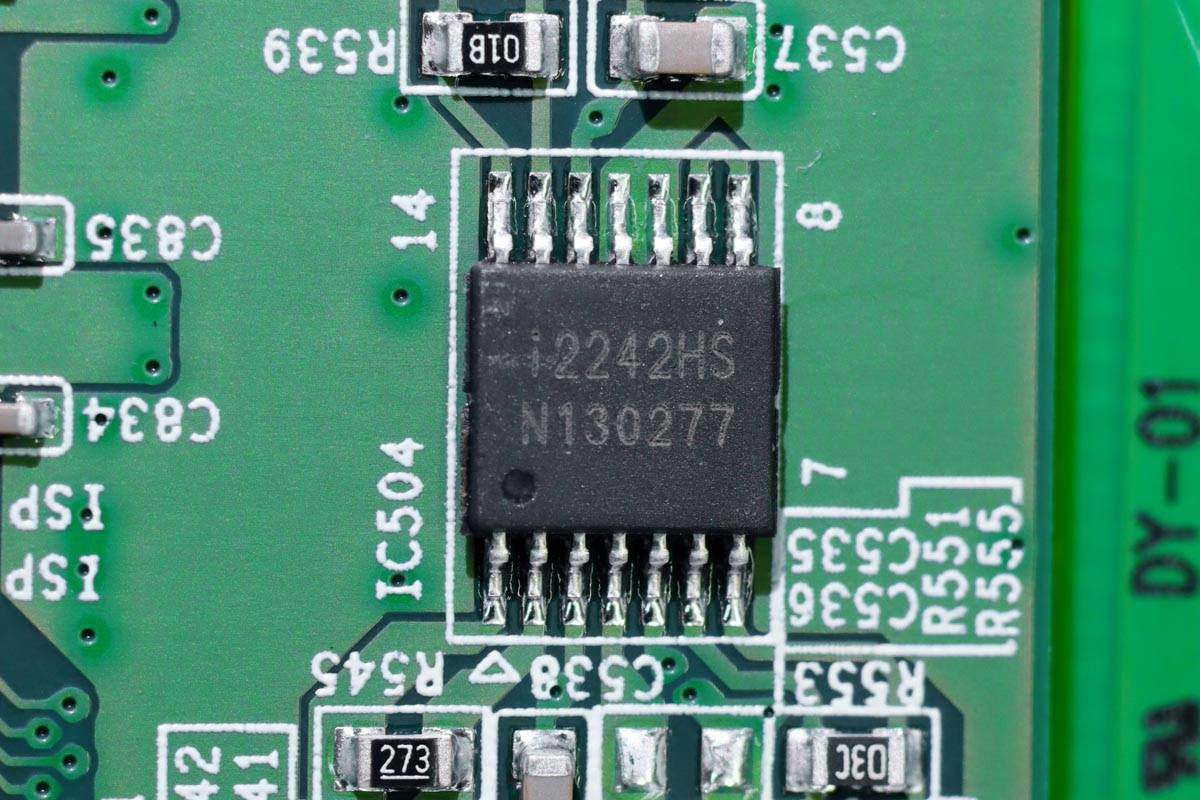

CHIPONE集创北方 iml2242四运放。
在驱动板的另外一侧也有一颗。

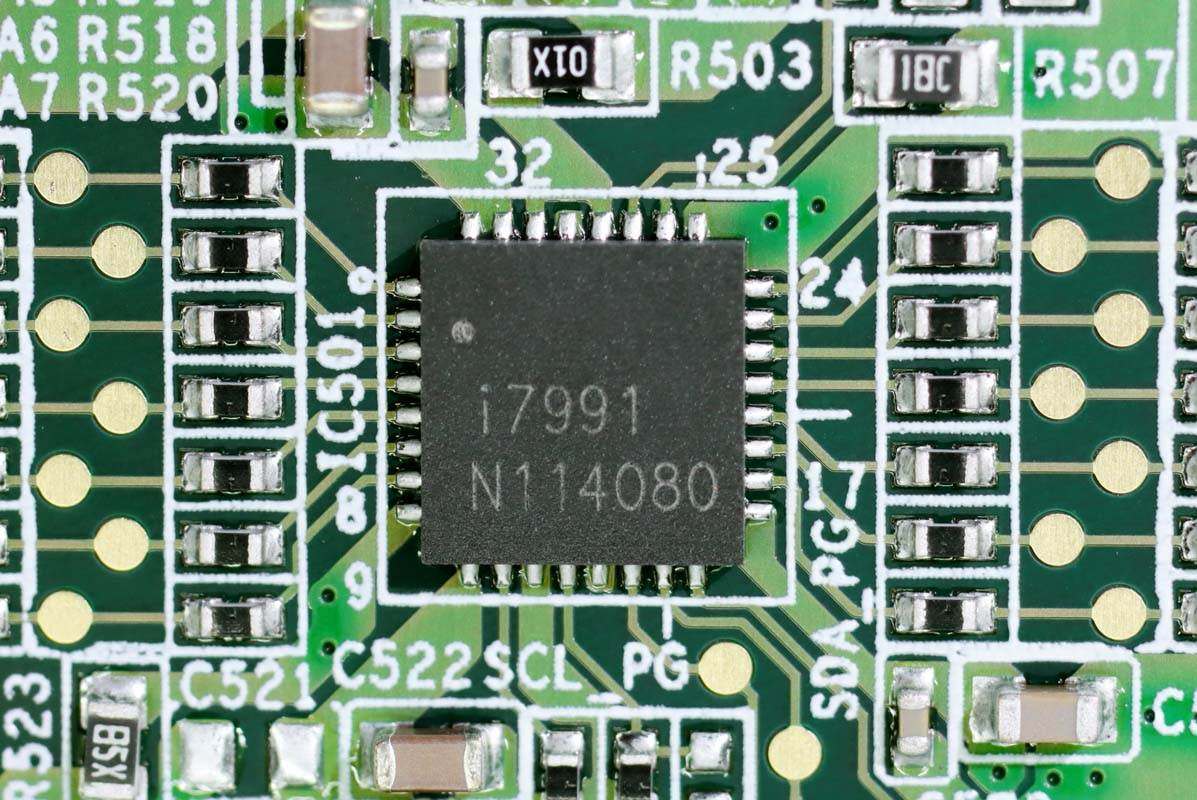

丝印i7991的7bit缓冲器芯片。

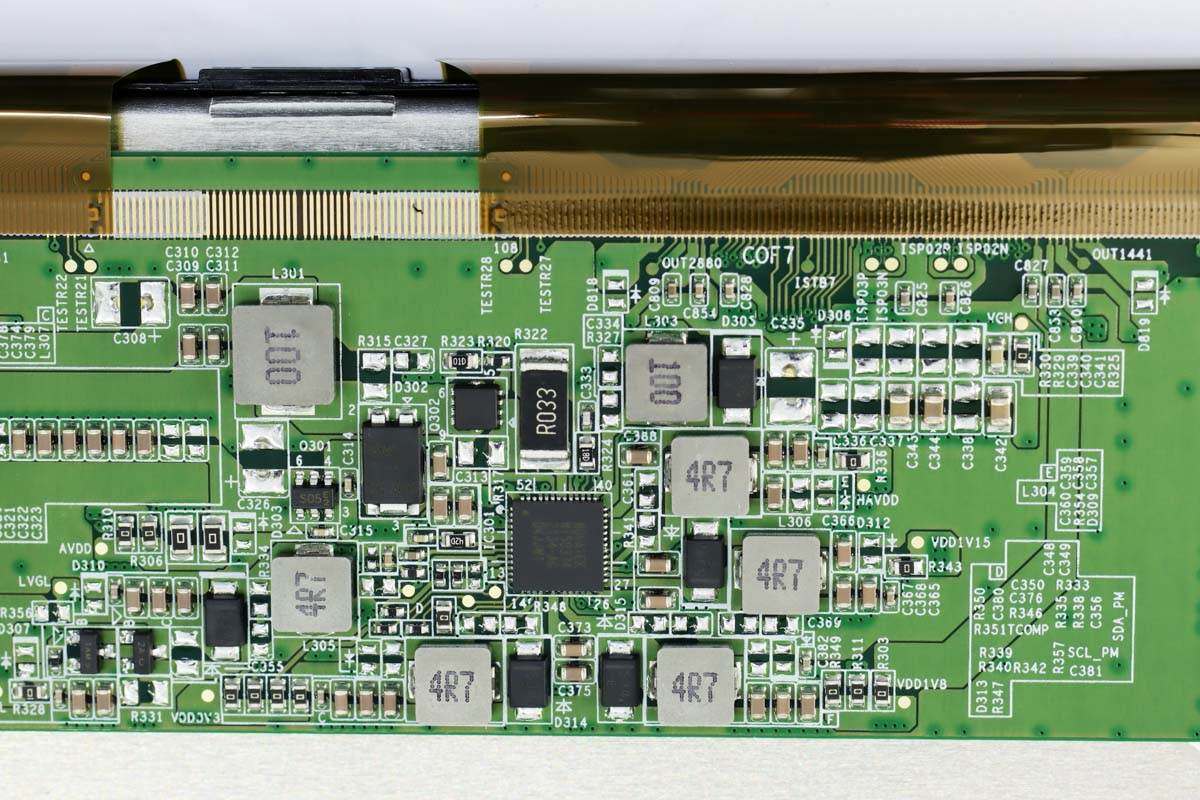

屏幕上一颗电源芯片，外围有多颗电感及电容，负责屏幕供电。

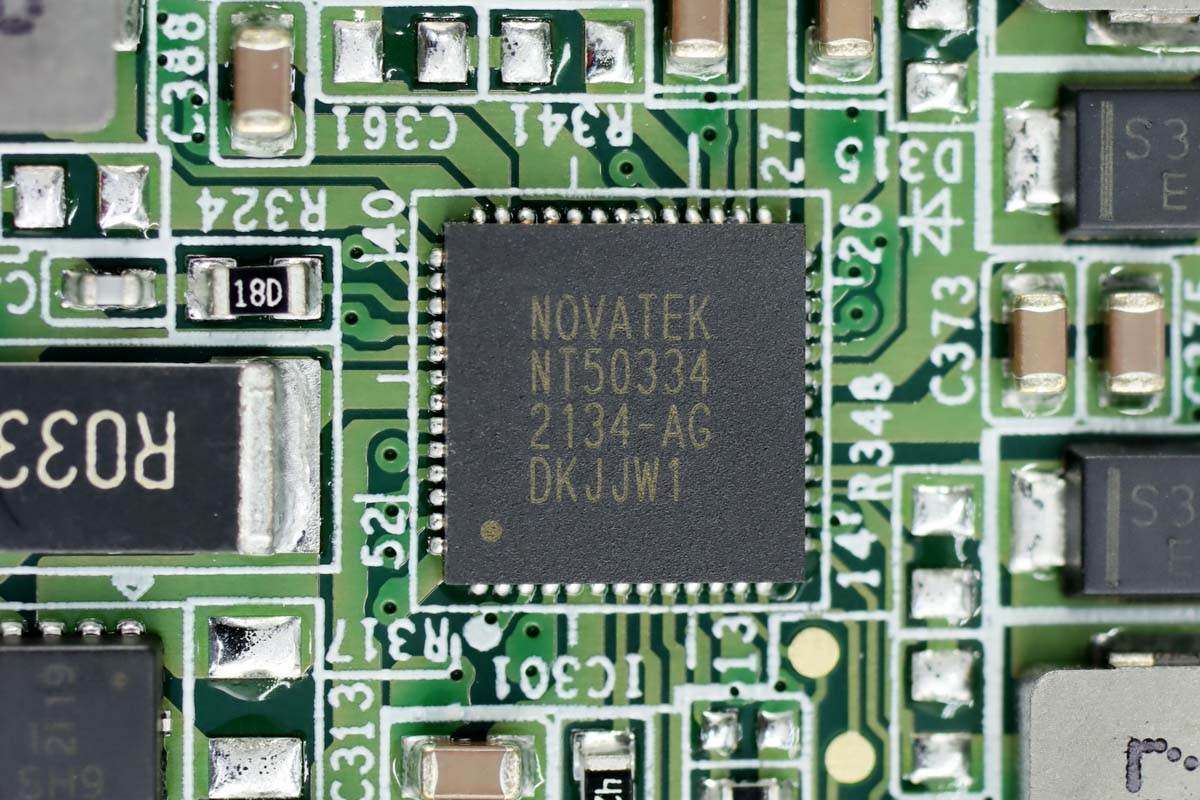

电源芯片来自NOVATEK联咏，型号NT50334。

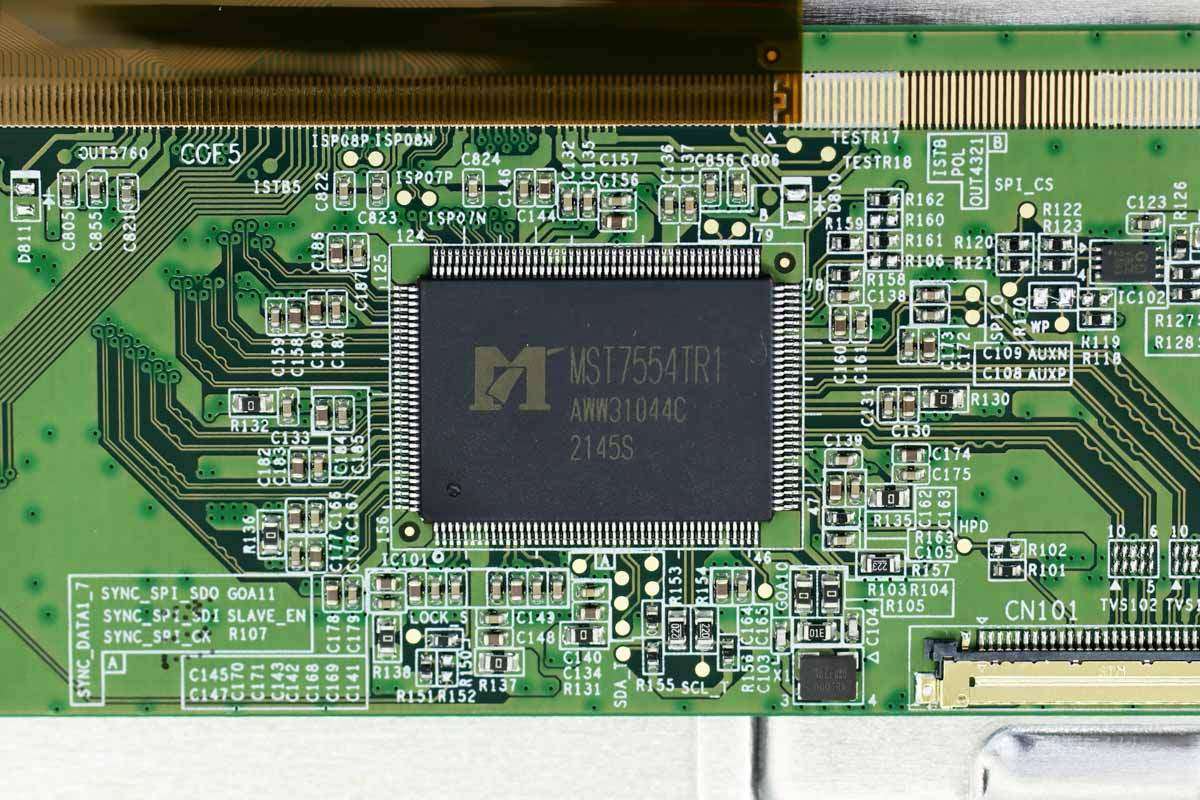

显示驱动芯片来自MSTAR晨星，型号MST7554。

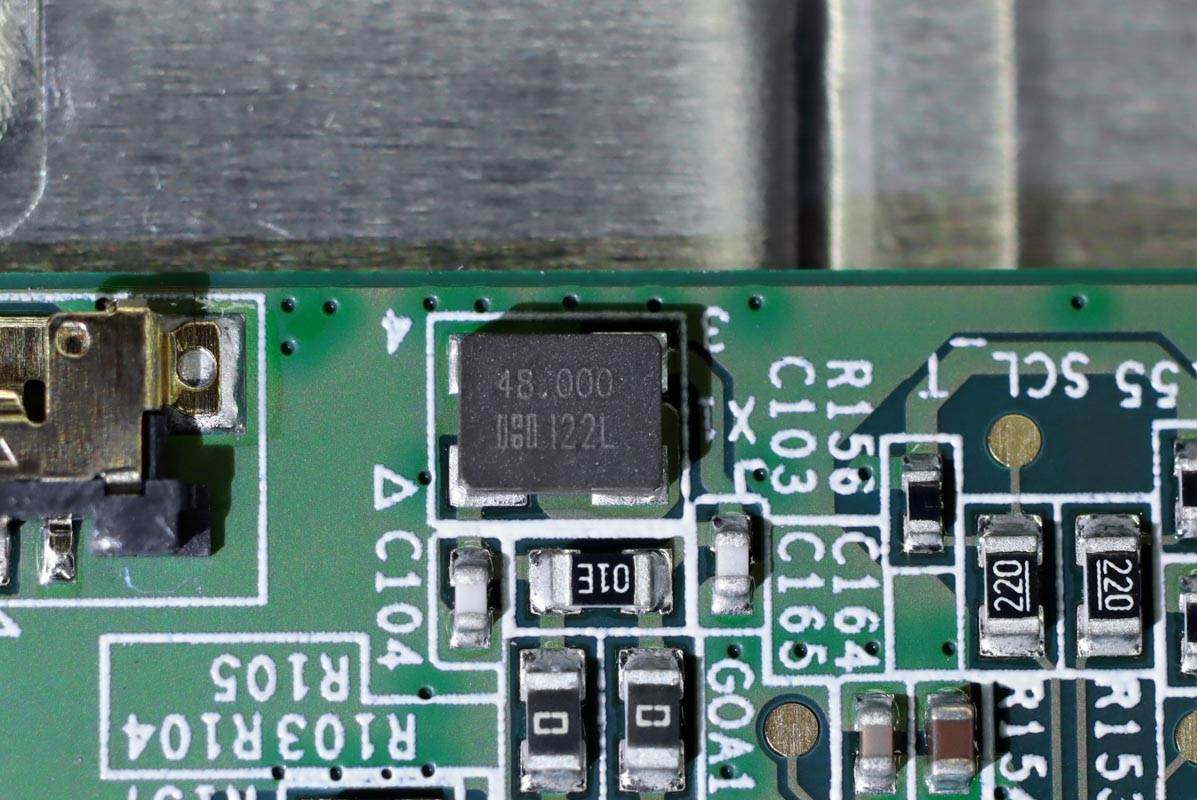

MST7554外置48.000MHz时钟晶振。
一颗存储器来自GigaDevice兆易创新，用于存储屏幕信息。

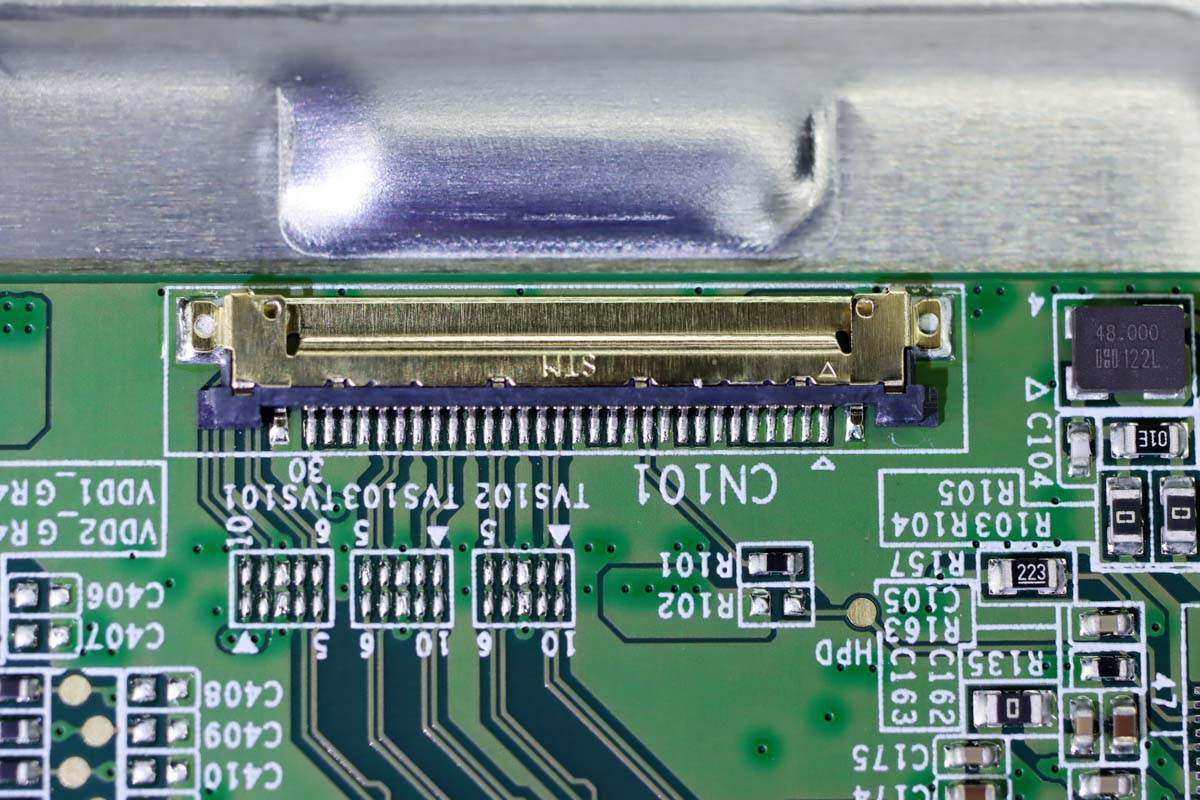

屏幕排线接口特写。
全部拆解一览，来张全家福。
充电头网拆解总结
红米推出的这款27寸4K显示器支持两个HDMI输入，一个DP输入，还支持USB-C视频输入和充电输出，不仅可以用于连接台式机办公使用，也可以直接连接笔记本，显示器还具有USB-A接口，能够扩展笔记本USB-A接口，可用于数据传输及连接外设，使用非常方便。
充电头网通过拆解了解到，这款显示器内部由液晶屏幕，电源模块和主控板组成，屏幕来自京东方，MV270QUM-N50屏幕，内置的电源模块来自东莞奥源电子，电源模块采用PFC+LLC架构，输出功率为160W，支持12和24V输出。显示器USB-PD快充功能集成在主控板上，采用芯海科技CS32G020K8U6协议芯片实现快充，数据传输和投屏功能。
这还是首次在显示器里看见国产PD快充芯片，可见不仅是充电器、充电宝等常见配件，国内快充厂商现也慢慢进入显示器市场。芯海作为在PD领域耕耘多年的国产厂商，以其多年的技术积累，率先代表PD国产厂商进入显示领域，为该市场提供丰富的产品。
显示器内部显示方案来自MSTAR晨星，屏幕上的驱动芯片也来自晨星。内置创惟GL3523集线器芯片用于接口扩展，顺芯ES8156 DAC用于音频输出。显示器内部用料均为业内大厂，整体做工优秀，并且模块化的设计便于组装，帮助降低成本。
