今天分享一下我自制的测线器，去年我公司重新装修，网线及监控网线全部自己重新布线，为了方便测试，我专门制作了这个测试器。下面简单介绍一下功能及使用方法。
功能：
1：测试器 由 主机 及 手持分机两部分组成。（如下图）
2：测试器 主机 是一台特制16网络*交口**换机（220V供电）。
3：手持分机充电电池供电方便移动
4：1次性可测16路网线（或其它线组）
5：可以同时标识线号（方便做标签）
及所打水晶头的质量（识别开路及短路）。
6：抗干扰强，任意几路短路都不会景响其它线路正常测试。
使用方法：
按我们一般布线（一端集中在机房 另一端分散在各点）为例
1：先在机房端按正常做好水晶头，然后把16路全部插入主机（编号1-16端口）。
2：再到各点把网线按正常做好水晶头，插入手持分机，即可根据指示灯，识别到该线是主机几号端口输出的，网线（8条线芯）是否有开路、短路（打错线也会视为短路）情况。
3：每一个点都记录好该网线的端口号，全部完成后再回机房对按主机上的编号做标签即可。

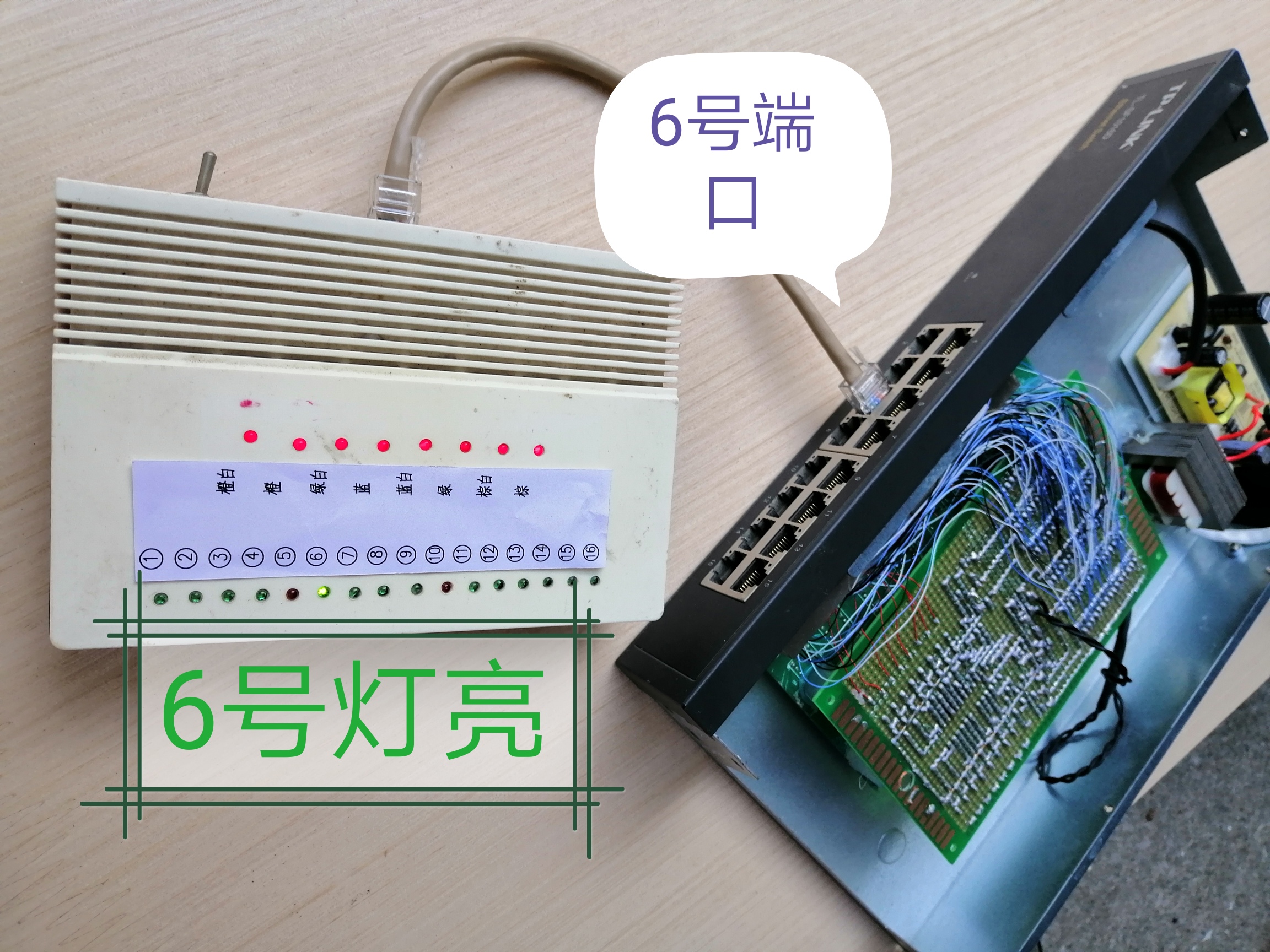

实测网线正常状态（上图为6号线）

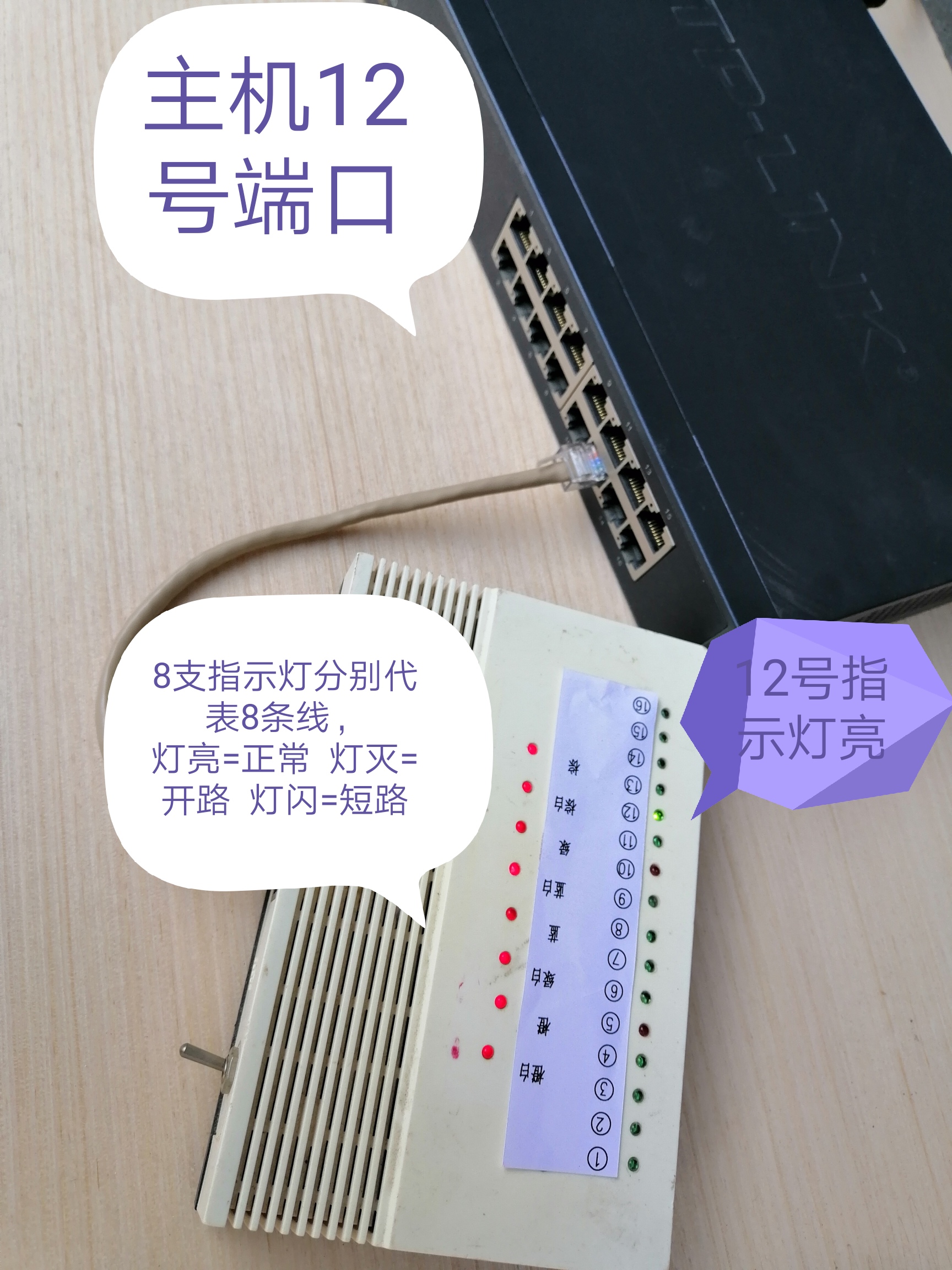

12号网线正常状态

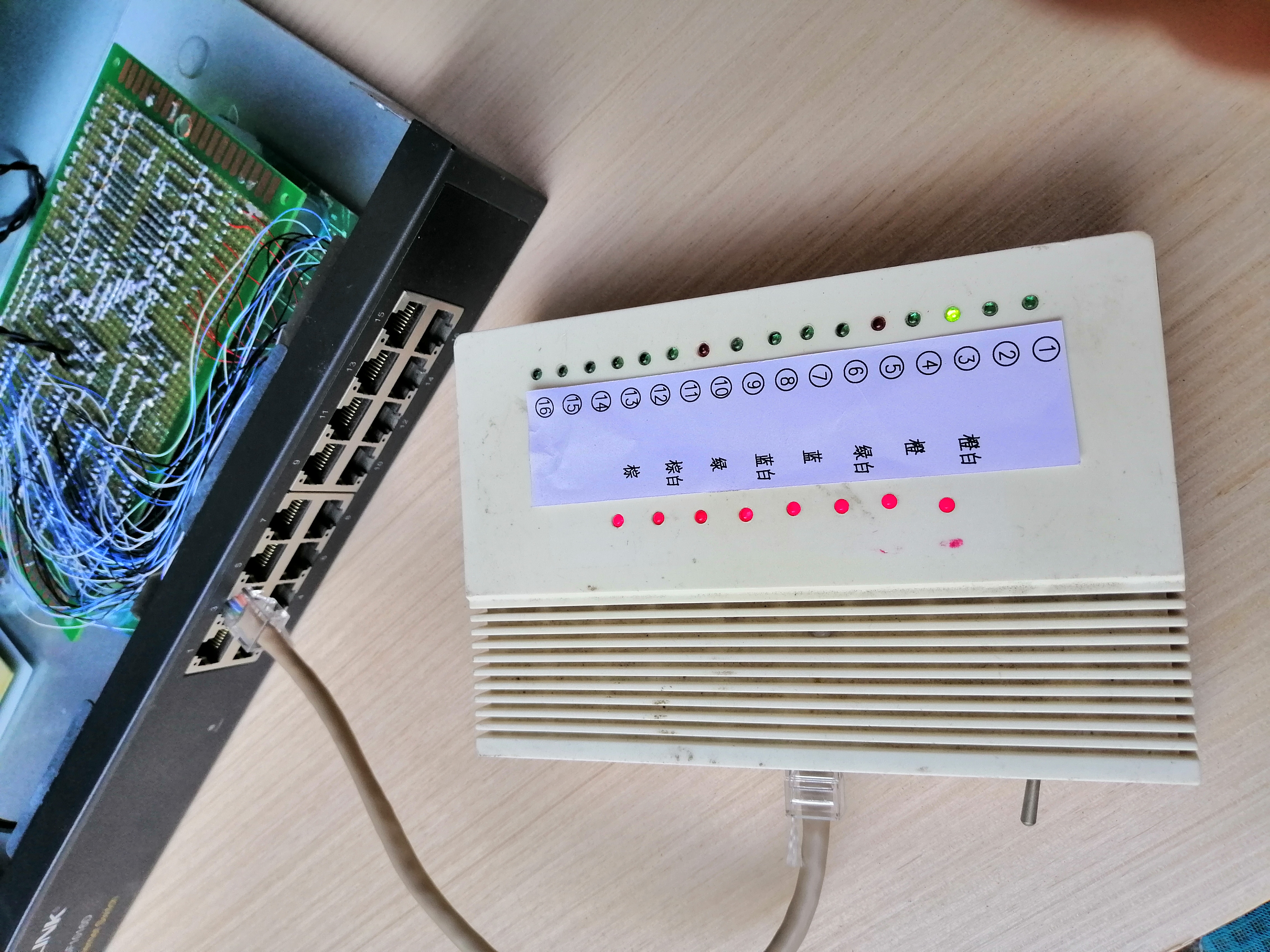

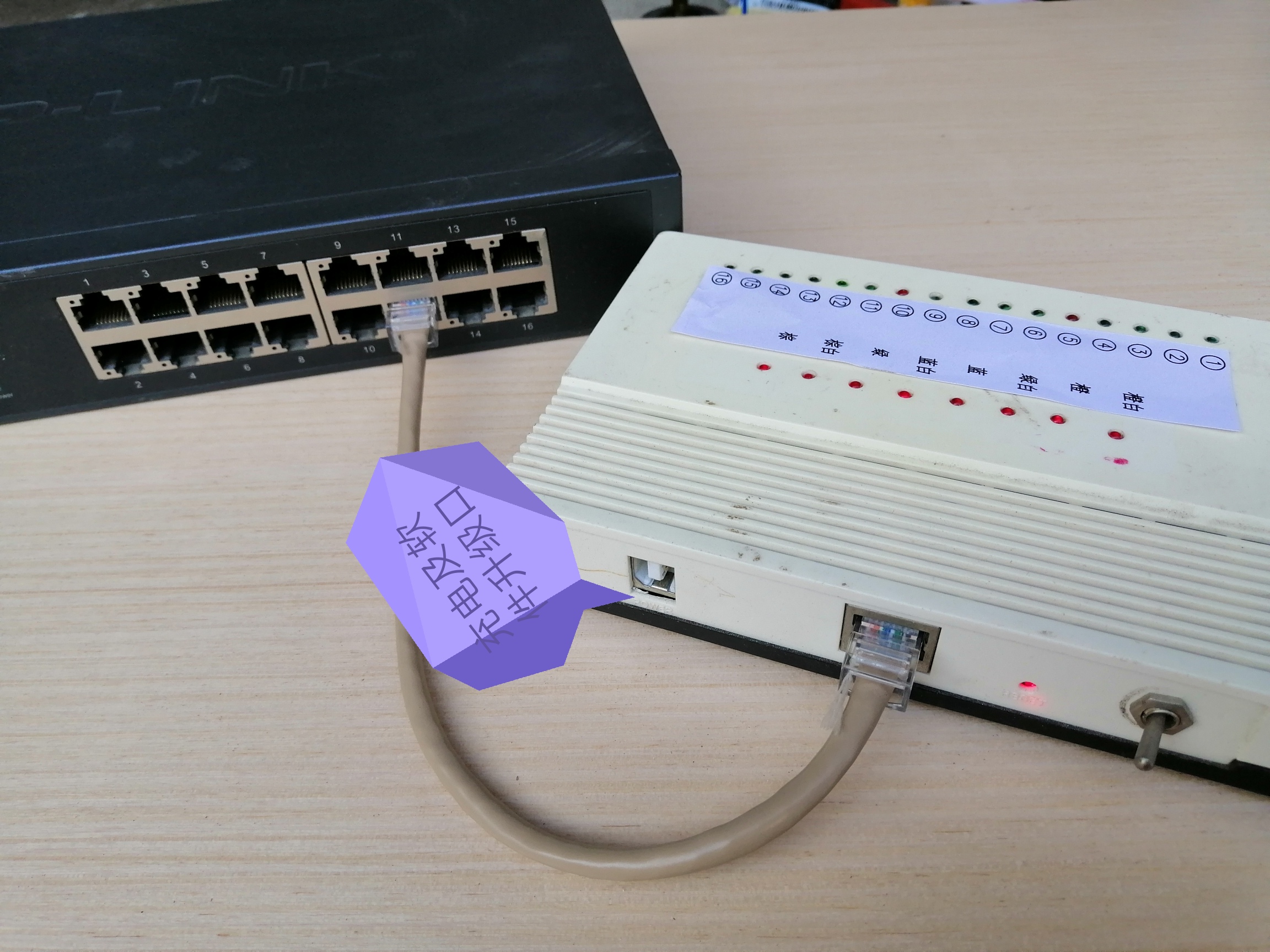

主机和分机

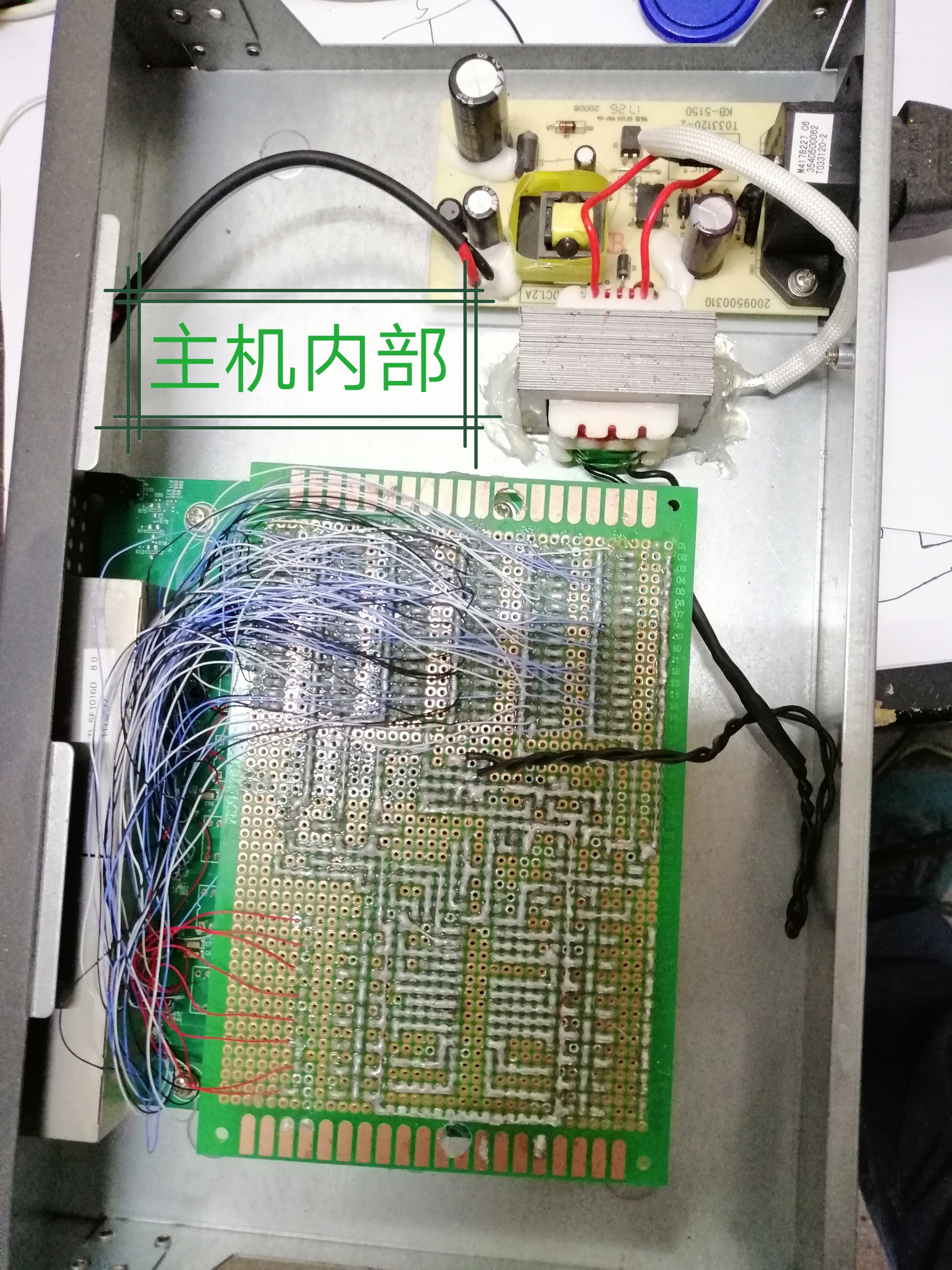

由于只做一台，时间急所以没用打板，直接上万用板
以前我们都是，一条一条测试，然后再做标签，至少要2个人，或者1个人来回走动，经过我们公司实际测试，效果十分明显，方便、大大提高效率。特别是机房和各点分散较远的情况下。
因为我们也是很少做大型布线工程，不知道各位网友，你们又是如何测试的，欢迎分享你们的经验。
这次我们公司装修只是个小工程，所以这个测试器只做16号，分机也只是用指示灯简单指示，如有需要其实可以成更多路的主机，分机也可以用块液晶显示效果会更好。
因为我们并不是专门的装修公司，所以装修完后，这套测测试器就一直闲置了，如果有经常多点布线工程的网友可以借去测试一下，讨论分享及改进意见。
