手把手从零开始开发操作系统 (手把手从零开始自制操作系统)

🏷️ 老师明明可以靠颜值 ✍️ 关注我带你入门人工智能，行业经验11年 📅 2026-03-14T07:46:50+00:00

昨天教程中，我们用汇编写了5个应用程序APP。

写这5个APP的同时，也写了3个API，这3个API分别是cons_putchar,cons_putchar0,cons_putchar1.

大家平时在不同的操作系统上做开发，都要使用相应的API.

那么我们自制的操作系统，也有了初步的API。

昨天的教程可以看这里：30天自制操作系统day20:API

那么我们的APP在操作系统上运行的整体流程是怎样的？

用一个例子来说明，就用第5个APP吧。

今天内容的pipeline:

  1. 编写APP
  2. 在操作系统的命令行任务里运行APP的可执行文件hello.hrb
  3. 用C写一个窗口

编写APP

APP的源码是hello2.nas

[INSTRSET "i486p"]
[BITS 32]
		MOV		EDX,2      ; 把EDX的值设置为2，选择使用putchar0函数
		MOV		EBX,msg    ;把字符串的地址给EDS:EBX
		INT		0x40       ;调用中断函数，中断函数会调用EDX值所指定的putchar0函数，对EBX处的字符串进行输出
		RETF
msg:
		DB	"hello",0

我们通过编译命令：

TOOLPATH = ../../../tolset/z_tools/
NASK     = $(TOOLPATH)nask*ex.e**
hello2.hrb : hello2.nas Makefile
	$(NASK) hello2.nas hello2.hrb hello2.lst

使用NASK把hello.nas编译成了hello.hrb。

这个 hello.hrb就是自制操作系统上的APP了

在操作系统的命令行任务里运行hello.hrb

第一步：把hell0.hrb打包到操作系统的镜像里

haribote.img : ipl10.bin haribote.sys hello.hrb hello2.hrb Makefile
    edimg*ex.e** imgin:../../../tolset/z_tools/fdimg0at.tek \
		wbinimg src:ipl10.bin len:512 from:0 to:0 \
		copy from:haribote.sys to:@: \
		copy from:ipl10.nas to:@: \
		copy from:make.bat to:@: \
		copy from:hello.hrb to:@: \
    copy from:hello2.hrb to:@: \
		imgout:haribote.img

第二步：使用打包好的操作系统镜像haribote.img 来启动电脑

可以真机，也可以虚拟机。

在虚拟机的话，就是

@set SDL_VIDEODRIVER=windib
@set QEMU_AUDIO_DRV=none
@set QEMU_AUDIO_LOG_TO_MONITOR=0
qemu*ex.e** -L . -m 32 -localtime -std-vga -fda haribote.img

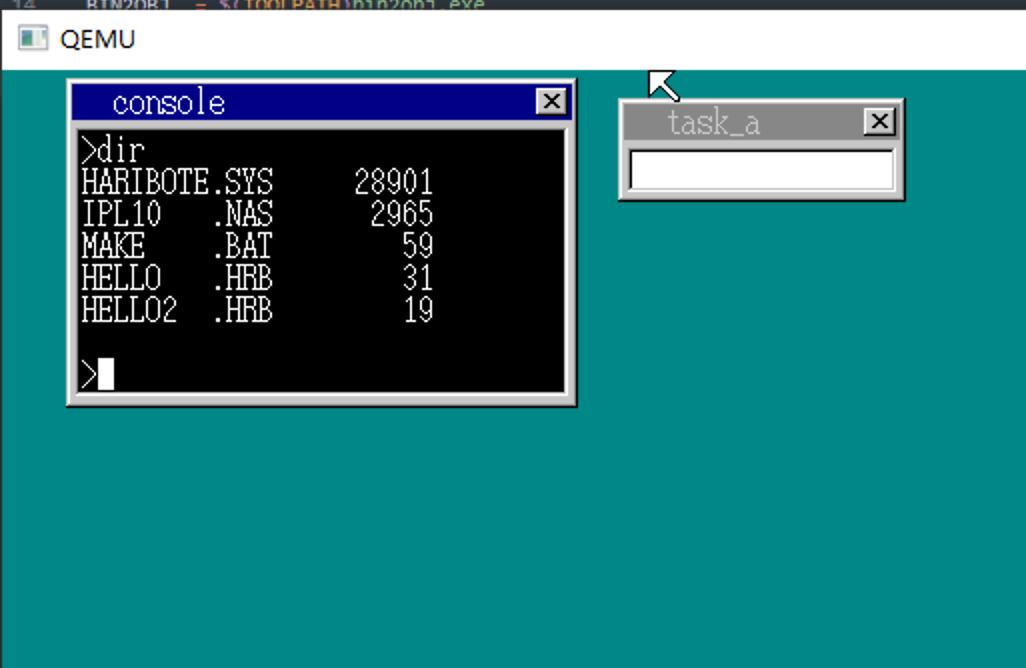

第三步：操作系统成功启动，桌面上有个命令行窗口。使用tab键切换到命令行窗口上，在操作系统的命令行里运行dir命令：

30天开发操作系统,零基础自己制作操作系统

dir命令的输出如上图所示，5个文件，分别是haribote.sys,ipl10.nas,make.bat,hello.hrb,hello2.hrb。

这5个文件正是第一步的操作，在第一步我们不仅仅打包了hello2.hrb到镜像文件里，还打包了其他4个文件。这4个文件中的第一个文件就是操作系统的代码。现在的桌面之所以能够运行起来，就是因为电脑在执行haribote.sys里的代码。

后面的ipl10.nas,make.bat都是为了测试dir命令二打包的文件。

再后面的hello.hrb,hello2.hrb就是APP了

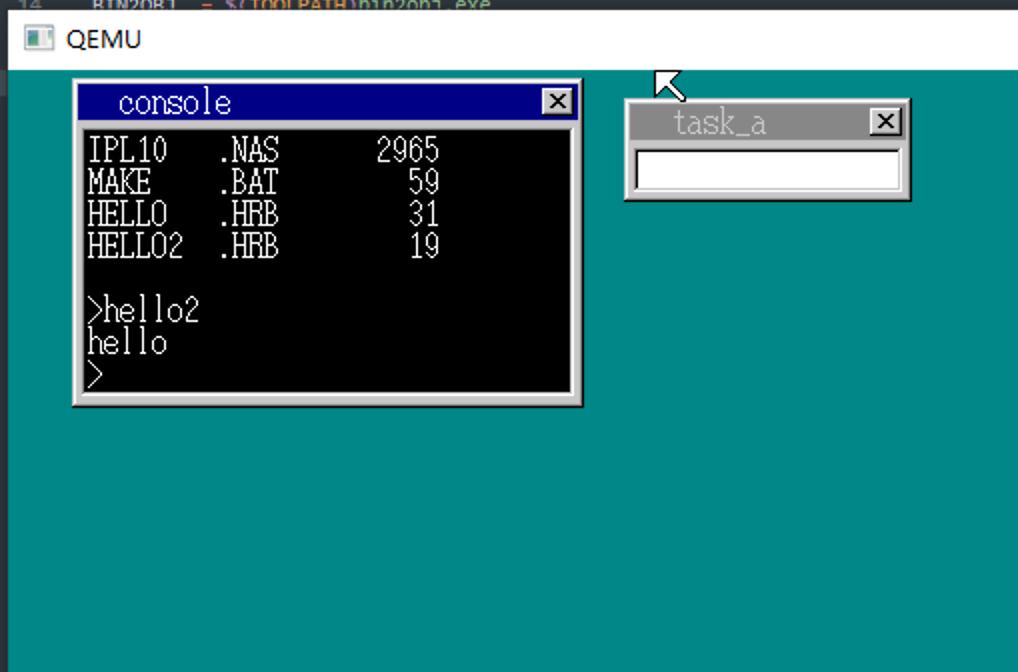

第四步：在命令行里执行hello2,可以看到运行效果：

30天开发操作系统,零基础自己制作操作系统

执行hello2后成功打印出了hello字符串，完成了hello2.nas源码中指定的功能。

那么运行hello2命令时，操作系统内部是如何执行hello2.nas中的代码的？

第五步：操作系统中的console_task函数总，把hello2.nas的内容读取到内存里

	  //从空闲内存里拿到大小为hello2.nas文件大小finfo->size的内存p
		p = (char *) memman_alloc_4k(memman, finfo->size);
		*((int *) 0xfe8) = (int) p;
    // 把文件内容读取到p里
		file_loadfile(finfo->clustno, finfo->size, p, fat, (char *) (ADR_DISKIMG + 0x003e00));
		set_segmdesc(gdt + 1003, finfo->size - 1, (int) p, AR_CODE32_ER);
		farcall(0, 1003 * 8);
		memman_free_4k(memman, (int) p, finfo->size);
		cons_newline(cons);

第六步：设置p放到GDT中的1003个位置，然后farcall跳转到1003个位置处所指定的地址处执行，这里其实是跳转到p处开始执行，也就是执行的代码就是hello2.nas中的代码

为什么要执行p中的代码，不直接执行？而是先把p放到GDT表中然后再跳转过去？

其实是为了对内存中所存在的任务代码统一管理。操作系统是一个多任务的系统。每个任务对应一段代码。任务对应的代码可以存放在内存的任意位置，不受限制，但是代码所在的内存位置必须登记到GDT中，因为只有这样，CPU才能知道整个内存里，哪里是代码，哪里不是代码。从而CPU可以对这些代码做一些权限管理：比如操作系统的代码可以访问内存的任意位置。但是APP的代码就只能访问某些内存位置。如果没有这个表，CPU根本不知道代码的位置，更不知道如何对代码段的权限进行设置。set_segmdesc函数的最后一个参数AR_CODE32_ER就设置额了1003号位置登记的代码的权限。

第七步：执行hello2.nas中的代码

[INSTRSET "i486p"]
[BITS 32]
		MOV		EDX,2      ; 把EDX的值设置为2，选择使用putchar0函数
		MOV		EBX,msg    ;把字符串的地址给EDS:EBX
		INT		0x40       ;调用中断函数，中断函数会调用EDX值所指定的putchar0函数，对EBX处的字符串进行输出
		RETF
msg:
		DB	"hello",0

把edx的值设置为2，把ebx的值设置为msg,"hell0"这个字符串相对于hello2.nas文件头的偏移地址，然后调用操作系统的0x40号中断

第八步：去执行0x40号中断对应的函数asm_hrb_api.

set_gatedesc(idt + 0x40, (int) asm_hrb_api, 2 * 8, AR_INTGATE32);

在操作系统代码中，通过上面的代码将函数asm_hrb_api设置为0x40号中断的中断函数。操作系统在GDT的第2*8个位置所指向的地址所指向的代码段中，就可以找到这个函数。

这个函数是个汇编函数：

_asm_hrb_api:
		STI     ;开启中断
		PUSHAD	;第一次备份各种通用寄存器
		PUSHAD	;第二次备份各种通用寄存器，此次备份的通用寄存器的值就是_hrb_api函数的输入参数
		CALL	_hrb_api ;调用用c写的函数 hrb_api函数，
		ADD		ESP,32   ； 栈地址+32，跳过第二次备份的8个通用寄存器
		POPAD   ； 恢复处第一次备份的通用寄存器
		IRETD   ；返回

仔细读每一句代码，发现中断函数_asm_hrb_api函数其实只是调用了_hrb_api函数，调用这个参数的时候，还把通用寄存器EDI,ESI,EBP,ESP,EBX,EDX,ECX,EAX的值作为参数传到_hrb_api函数里了。

在第七步中，BX=字符串的偏移地址，DX=2，其他寄存器没有设置。

第九步：执行hrb_api函数

void hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	int cs_base = *((int *) 0xfe8);// 获取p的地址
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {//当edx=2时
    // 在命令行cons上绘制ebx+cs_base处的字符串
		cons_putstr0(cons, (char *) ebx + cs_base);
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + cs_base, ecx);
	}
	return;
}

第十步：执行cons_putsrt0函数

void cons_putstr0(struct CONSOLE *cons, char *s)
{
	for (; *s != 0; s++) {
		cons_putchar(cons, *s, 1);
	}
	return;
}

我们就不再往cons_putchar函数里看了。

到这里，我们很清晰地看到了一个代码为hello2.nas的源代码，是如何编译成可执行文件hello2.hrb的，hello2.hrb是如何放到操作系统镜像里的，hello2.hrb的内容又是如何从镜像文件里被读取到内存里，又是如何在内存里被cpu执行的，以及cpu执行hello2.hrb文件内的代码时，是如何一行行的执行，设置EDX,EBX,然后调用0x40号中断函数，调用汇编函数asm_hrb_api，调用C语言函数hrb_api，调用C语言函数cons_putstr0,实现hello2.nas中定义的字符串在命令行窗口的显示。

这里面的关键就是x40号中断，利用这个中断，我们只用设置一下 edx的值，就可以调用不同的系统函数cons_putstr,cons_putstr0,cons_putstr1了。

其实各操作系统都在用中断实现APP去操作系统本身的的函数。

比如Linux系统中，就是用的0x80号中断把系统函数开放给APP去调用的。

比如各种设备的驱动程序，就是通过中断实现设备与操作系统通信的。

比如咱们的显示程序：

30天开发操作系统,零基础自己制作操作系统

就是调用的0x10号中断对应的中断函数，实现用AL,AH中的值取设置显卡的。这个0x10号中断对应的中断函数是BIOS里自带的，不用我们写了。

遇到一些新设备，我们就可以这样操作。

好了，写APP时，使用中断函数调用系统函数是个一般的方法。

用C写APP

昨天写的几个APP都是用汇编写的。

显然，对于写APP的程序员来说，拿汇编和C相比的话，C还是受众更广泛一些，也更接近人的思维。

这里有一个程序a.c

void api_putchar(int c);

void HariMain(void)
{
	api_putchar('A');
	return;
}

功能是打印出一个字符"A"

还记得咱们的操作系统是怎么用C写的么？其实就是用C去调用汇编。

我们这里也可以这么操作。

那么api_putchar(int c)对应的汇编是a_nask.nas：

[FORMAT "WCOFF"]
[INSTRSET "i486p"]	; 486
[BITS 32]						; 32位
[FILE "a_nask.nas"]

		GLOBAL	_api_putchar  ;声明这个函数可以导出

[SECTION .text]

_api_putchar:	; void api_putchar(int c);
		MOV		EDX,1					; 设置EDX为1
		MOV		AL,[ESP+4]		; [ESP+4]地址处对应函数的第一个参数
		INT		0x40					; 调用系统中断函数0x40
		RET

然后我们编译这两个文件,得到APP的可运行程序a.hrb

//将a.c编译成a.gas
a.gas : a.c bootpack.h Makefile
	cc1*ex.e** -I$(INCPATH) -Os -Wall -quiet -o a.gas a.c
//将a.gas编译成a.nas
a.nas : a.gas Makefile
	gas2nask*ex.e** -a a.gas a.nas
//将a.nas编译成a.obj
a.obj : a.nas Makefile
	nask*ex.e** a.nas a.obj a.lst
//将a_nask.nas编译成a_nask.obj
a_nask.obj : a_nask.nas Makefile
	nask*ex.e** a_nask.nas a_nask.obj a_nask.lst

//将a.obj,a_nask.obj编译为a.bin
a.bim : a.obj a_nask.obj Makefile
	obj2bim*ex.e** @$(RULEFILE) out:a.bim map:a.map a.obj a_nask.obj
//将a.bim编译为a.hrb
a.hrb : a.bim Makefile
	bim2hrb*ex.e** a.bim a.hrb 0

编译好之后，我们还需要把a.hrb的前6个字符改写为：

		p = (char *) memman_alloc_4k(memman, finfo->size);
		*((int *) 0xfe8) = (int) p;
		file_loadfile(finfo->clustno, finfo->size, p, fat, (char *) (ADR_DISKIMG + 0x003e00));
		set_segmdesc(gdt + 1003, finfo->size - 1, (int) p, AR_CODE32_ER);
		if (finfo->size >= 8 && strncmp(p + 4, "Hari", 4) == 0) {
			p[0] = 0xe8;
			p[1] = 0x16;
			p[2] = 0x00;
			p[3] = 0x00;
			p[4] = 0x00;
			p[5] = 0xcb;
		}
		farcall(0, 1003 * 8);
    memman_free_4k(memman, (int) p, finfo->size);
		cons_newline(cons);

在第五步，把a.hrb读取到p里之后就按上面的代码改。

这六个字符对应的汇编代码为：

[BITS 32]
				CALL 0x1b
				RET

意思是去执行0x1b处的代码，然后返回。

为什么要这样改？因为用C编译之后得到的hrb在结构上与汇编不同，通常把文件的前几个字符作为文件的一些辨别符，所以，文件的前几个字符，并不是代码。

所以，要跳转到真正的代码0x1b处执行，执行完后，要返回到命令行的函数中，继续执行后面的memman_free_4k(memman,(int) p,fifnfo->size);

那么c语言编译得到的hrb文件的文件结构是怎样的？我们随后去分析。

总是，这里按照这样改之后，C语言编写的APP的可执行文件就可以运行了。

视频演示：

视频加载中...

用C写一个窗口

在第九步的中断hrb_api函数里添加一个可以绘制窗口的函数：

int *hrb_api(int edi, int esi, int ebp, int esp, int ebx, int edx, int ecx, int eax)
{
	int ds_base = *((int *) 0xfe8);
	struct TASK *task = task_now();
	struct CONSOLE *cons = (struct CONSOLE *) *((int *) 0x0fec);
	struct SHTCTL *shtctl = (struct SHTCTL *) *((int *) 0x0fe4);
	struct SHEET *sht;
	int *reg = &eax + 1;
	if (edx == 1) {
		cons_putchar(cons, eax & 0xff, 1);
	} else if (edx == 2) {
		cons_putstr0(cons, (char *) ebx + ds_base);
	} else if (edx == 3) {
		cons_putstr1(cons, (char *) ebx + ds_base, ecx);
	} else if (edx == 4) { //一种执行完APP返回的新方法
		return &(task->tss.esp0);
	} else if (edx == 5) {// 当edx=5时，调用系统的图像控制器shtctl，产生新的图层
		sht = sheet_alloc(shtctl);
    //绘制字符
		sheet_setbuf(sht, (char *) ebx + ds_base, esi, edi, eax);
		// 绘制窗口
    make_window8((char *) ebx + ds_base, esi, edi, (char *) ecx + ds_base, 0);
		// 将窗口移动100,50
    sheet_slide(sht, 100, 50);
    // 将层号设置为3，3目前是最上层
		sheet_updown(sht, 3);
		reg[7] = (int) sht;
	}
	return 0;
}

然后再提供一个汇编函数，来调用这个中断函数内，当edx=5时候的代码：

这个函数还是写在a_nask.asm文件中，这个文件专门写给C调用的汇编函数：

_api_openwin:	; int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
		PUSH	EDI
		PUSH	ESI
		PUSH	EBX
		MOV		EDX,5					; 给edx设置为5，调用绘制窗口的函数
		MOV		EBX,[ESP+16]	; buf 窗口的缓冲区
		MOV		ESI,[ESP+20]	; xsiz  位置
		MOV		EDI,[ESP+24]	; ysiz  位置
		MOV		EAX,[ESP+28]	; col_inv 颜色
		MOV		ECX,[ESP+32]	; title  标题字符
		INT		0x40          ；调用中断函数，这样就会调用到hrb_api函数了
		POP		EBX
		POP		ESI
		POP		EDI
		RET

_api_end:	; void api_end(void);//执行完APP就返回的方法
		MOV		EDX,4
		INT		0x40

在a_nask中准备好了api_openwin函数，我们就可以写APP的C源码了winhelo.c了

//从汇编 a_nask.asm中引入两个函数
int api_openwin(char *buf, int xsiz, int ysiz, int col_inv, char *title);
void api_end(void);

//申请窗口需要的缓冲区
char buf[150 * 50];

void HariMain(void)
{
	int win;
  // 调用api_openwin建立一个150x50的没有激活的标题为hello的窗口，
	win = api_openwin(buf, 150, 50, -1, "hello");
	api_end();// 返回
}

至此，我们就用完成了用C语言写一个建立窗口的APP了。

咱们演示一下：

视频加载中...
