继电器控制电路与相应PLC结合使用的功能和工作原理，都属PLC基础知识范围
一、点动电路
1.1功能介绍：
顾名思义，点则动，松则不动，即按下按钮开，松开按钮停。
1.2工作原理：
二、带停止的自动保持电路
2.1 功能介绍
是保持电路状态的一种基本形式，主要用于保持外部信号状态。
2.2 工作原理

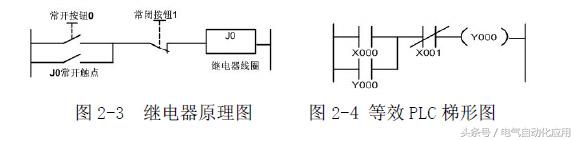

开机，按下常开按钮0，继电器线圈J0 得电，J0 主触点闭合，电机得电开机。同时J0 辅助触点自锁，电机继续运行见图2-6。停机，按下常闭按钮1。继电器线圈J0 失电，同时J0 辅助触点断开，电动机失电停机见图2-5。
2.3 电路应用
下面我们给继电器线圈未通电和通电前后作出的比较：
三、自保持互锁电路
3.1 功能介绍
一个停止开关，两个启动开关，以先动作的信号优先另一信号因受联锁作用，在停止信号未动作前用不会动作。
3.2 工作原理
3.3 电路应用
此电路可作电机正反转控制等。
四、先动作优先电路
4.1 功能介绍
在多个输入信号的线路中，以最先动作的信号优先。在最先输入的信号未除去之时，其它信号无法动作。
4.2工作原理

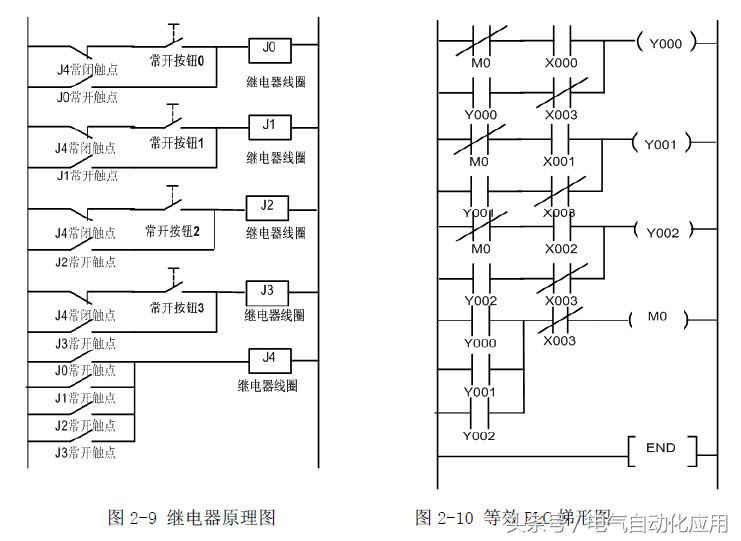

常开按扭0 到3 不管哪一个按下时，其对应的继电器线圈得电，相应的常开触点闭合自锁，同时J4 继电器也动作断开其它3 组的供电，只要最先得电的继电器不断电，其它继电器就无法动作。
4.3 电路应用
此电路只要在电源输入端加一个复位开关，可作*答器抢**用。
五、后动作优先电路
5.1 功能介绍
在多个输入信号的线路中，以最后动作的信号优先。前面动作所决定的状态自行解除。
5.2 工作原理

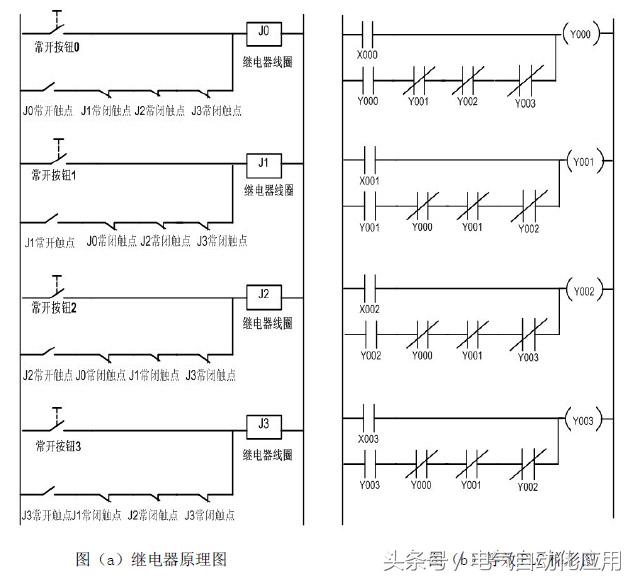

在电路通电的任何状态按下常开按扭0 到3 时对应的继电器线圈得电，其相应的常闭触点断开、同时解除其它线圈的自锁（自保持）状态。
5.3 电路应用
此电路可在电源输入端加一个复位常闭开关可作程序选择、生产期顺序控制电路等。
六、时间继电器（又名延时继电器）
6.1 功能介绍

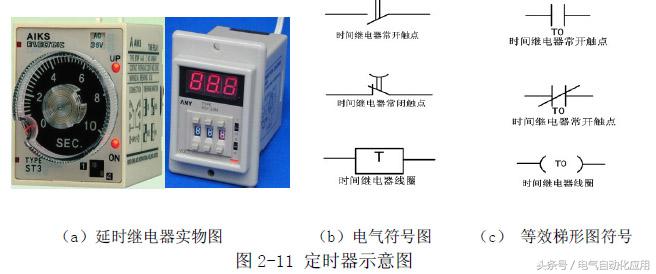

当加入(或去掉)输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器，时间继电器按功能分为接通延时、断开延时、瞬动延时等。
下面着重研究延时接通继电器的应用。
图2-12 为简单的延时接通应用电路。为便于分析原理，在时间继电器常开触点上串联一个灯泡，当然你也可以串联其它负载，比如接触器、固态继电器等，图2-13 为PLC 梯形图的表达方式，原理图与图2-12 相同。为了分析动作流程，在接通延时应用电路中加上电源见图2-14，此时延时继电器并未工作。

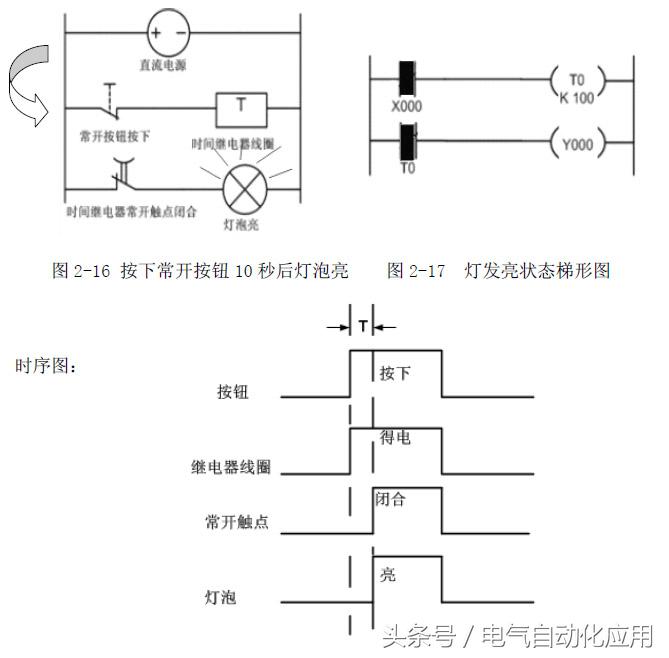

假设延时继电器预设时间为10 秒，按下常开按钮,时间继电器线圈得电并开始计时，10 秒后时间常开触点闭合，同时灯泡得电点亮见图2-16，直到松开常开按钮，时间继电器线圈失电，常开触点恢复常开，此时再回到图2-14 灯灭状态。
七、计数器
7.1 功能介绍
通过传动机构驱动计数元件，指示被测量累计（加法计数）或逆计（减法计数）值的器件，当数量达到预设值输出接通或断开信号。
下面介绍一下加法计数应用。
7.2 接线说明

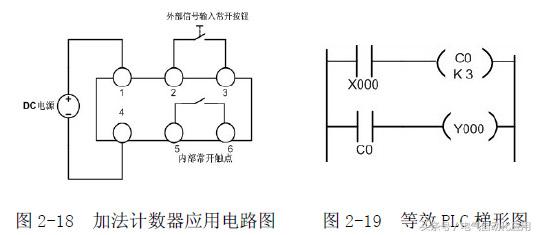

图2-18 中1、4 脚为电源输入端，2、3 脚为信号输入端，5、6 脚为内部常开触点输出端。

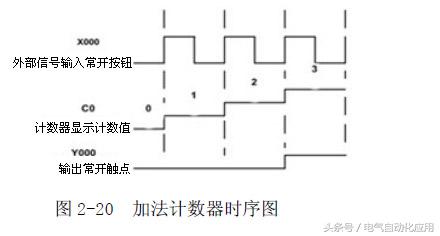

7.3 工作原理
按下和松开常开按钮一次，计数器显示窗口加一显示，假设计数器预设值为3，当按下和松开常开按钮数值到达3 次后，内部常开触点闭
