弹簧种类包括:

1. 圆柱螺旋压缩弹簧

cad画弹簧视频教程,cad弹簧经典案例教程

cad画弹簧视频教程,cad弹簧经典案例教程

圆柱螺旋压缩弹簧是一种常用的机械弹簧,在机械领域的应用广泛。其尺寸及参数与性能息息相关,以下是其主要参数:1. 弹簧线径

弹簧线径是指弹簧钢丝的直径,通常用毫米(mm)作为单位。其大小直接影响弹簧刚度,同样直接影响弹簧的承载能力。一般情况下,弹簧线径越大,弹簧刚度越高,承载能力也越大。

2. 线圈数

线圈数是指弹簧中线圈的数量,同样用个数作为单位。线圈数与弹簧的长度和刚度密切相关。当弹簧线径相同时,线圈数越多,弹簧的长度越长,刚度也相应变小。

3. 自由长度

自由长度是指弹簧在没有外力作用下的长度,通常用毫米作为单位。自由长度是指弹簧在没有被压缩或拉伸的情况下的长度。弹簧的自由长度通常是在选择弹簧尺寸时非常重要的参数。

4. 压缩长度

压缩长度是指弹簧在被压缩时的长度,通常也用毫米作为单位。压缩长度和自由长度的差值就是弹簧的压缩量。这个参数通常在选择弹簧尺寸时非常重要。

5. 刚度

刚度是指弹簧在单位长度内所承受的载荷,通常用牛顿每毫米(N/mm)作为单位。弹簧的刚度是指弹簧在承受一定载荷时所表现出来的抵抗力度。

2. 圆柱螺旋拉伸弹簧

cad画弹簧视频教程,cad弹簧经典案例教程

cad画弹簧视频教程,cad弹簧经典案例教程

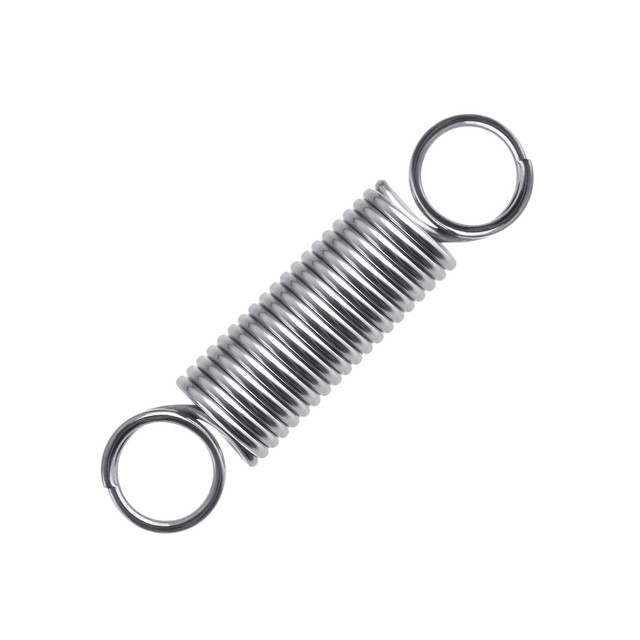

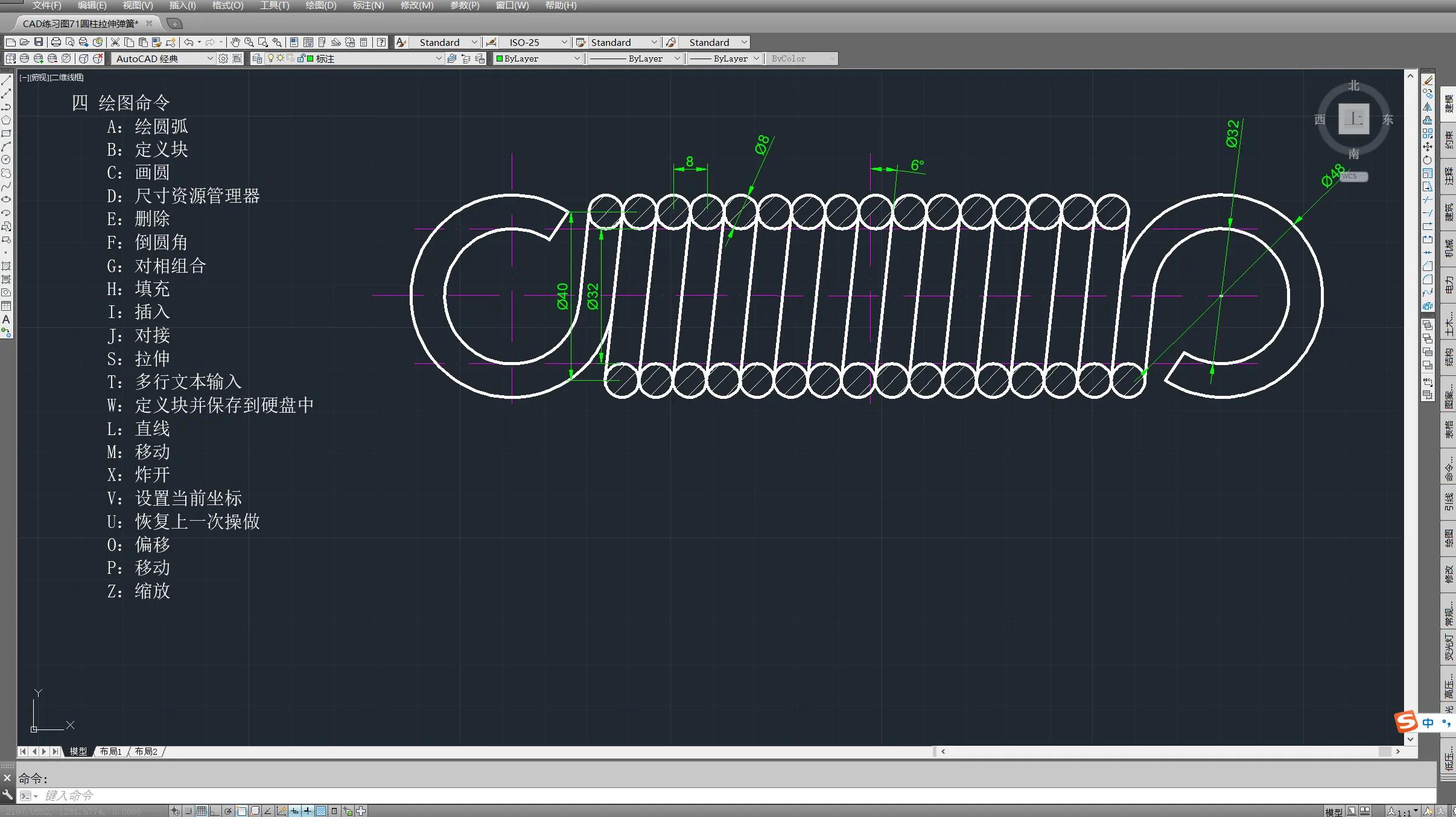

拉伸弹簧是承受轴向拉力的螺旋弹簧。在不承受负荷时,拉伸弹簧的圈与圈之间一般都是并紧的没有间隙。

3. 扭转弹簧

cad画弹簧视频教程,cad弹簧经典案例教程

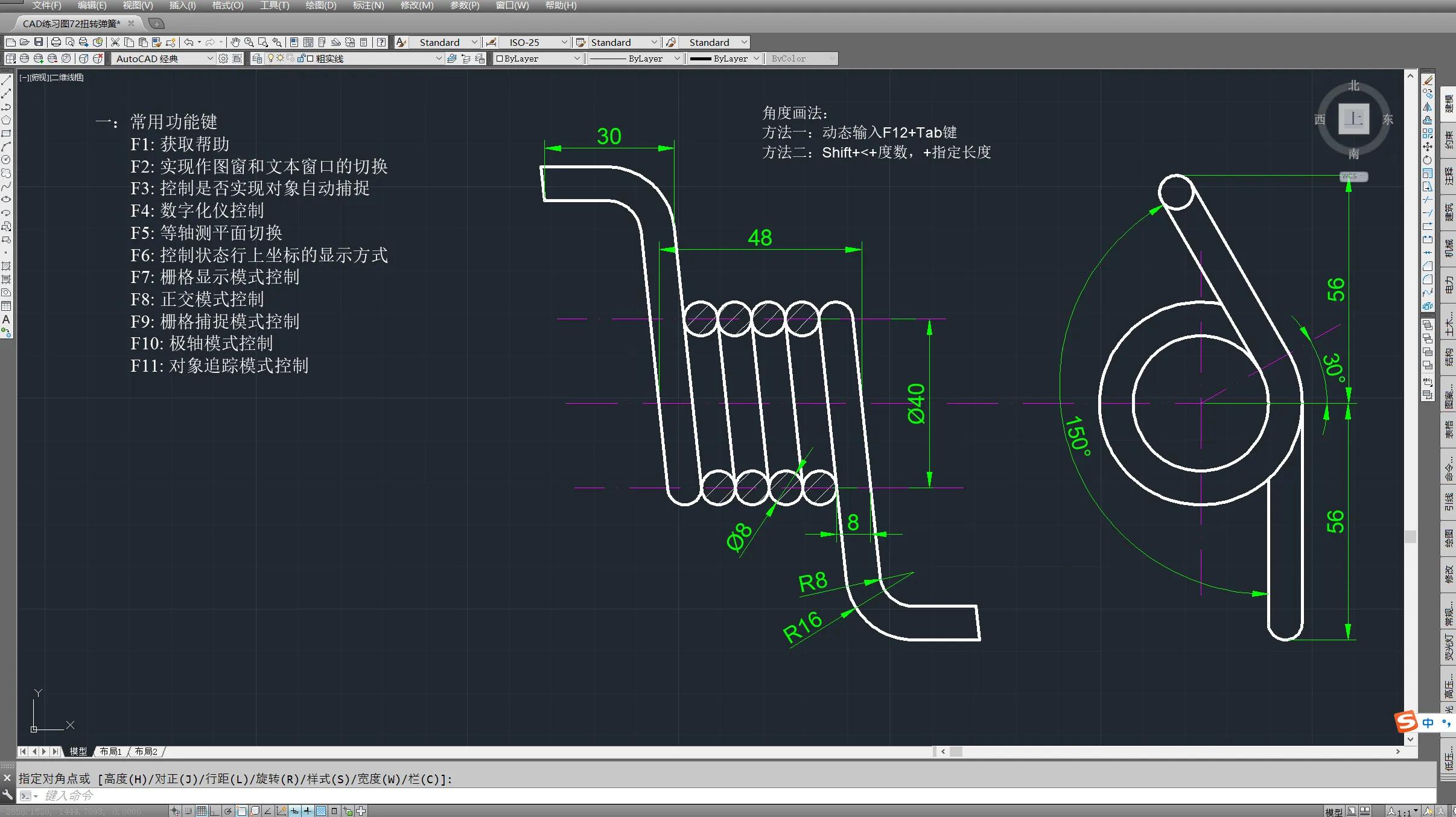

扭转弹簧,是承受扭转变形的弹簧,它的工作部分也是密绕成螺旋形。扭转弹簧端部结构是加工成各种形状的扭臂,而不是勾环。扭力弹簧利用杠杆原理,通过对材质柔软、韧度较大的弹性材料扭曲或旋转,使之具有极大的机械能。

4. 弯曲弹簧

5. 碟形弹簧、环形弹簧、板弹簧、螺旋弹簧、截锥涡卷弹簧和扭杆弹簧

cad画弹簧视频教程,cad弹簧经典案例教程

6. 冷卷弹簧和热卷弹簧
