建模步骤

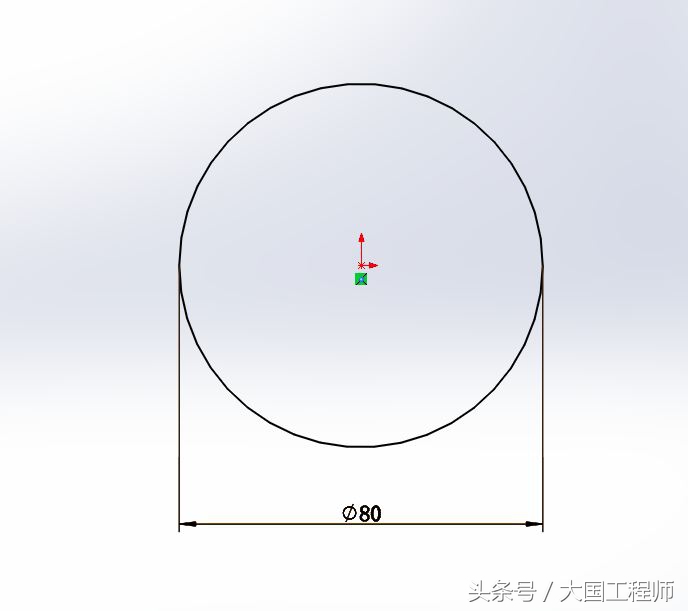

1在前视基准面上画圆，直径80 。
2在右视基准面上草绘下图。

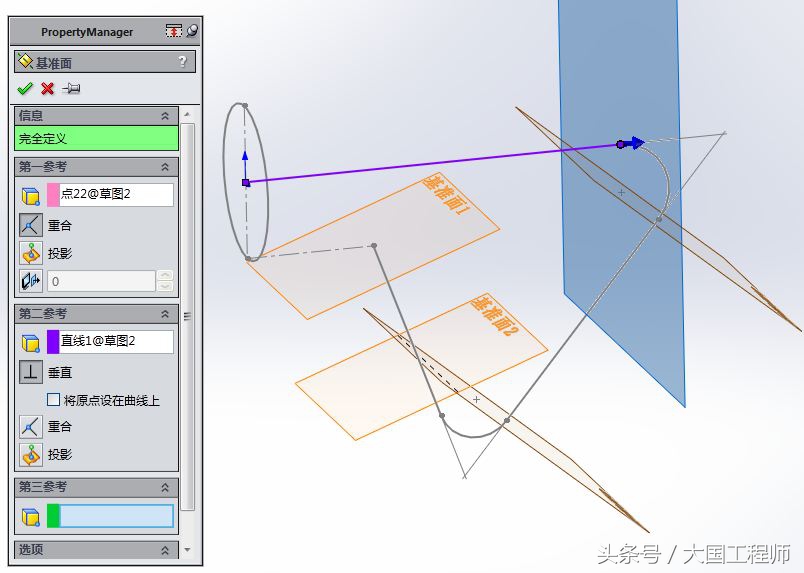

3创建新基准面1，参考紫色直线和它的端点。
4创建新基准面2，距离上一步的基准面70。

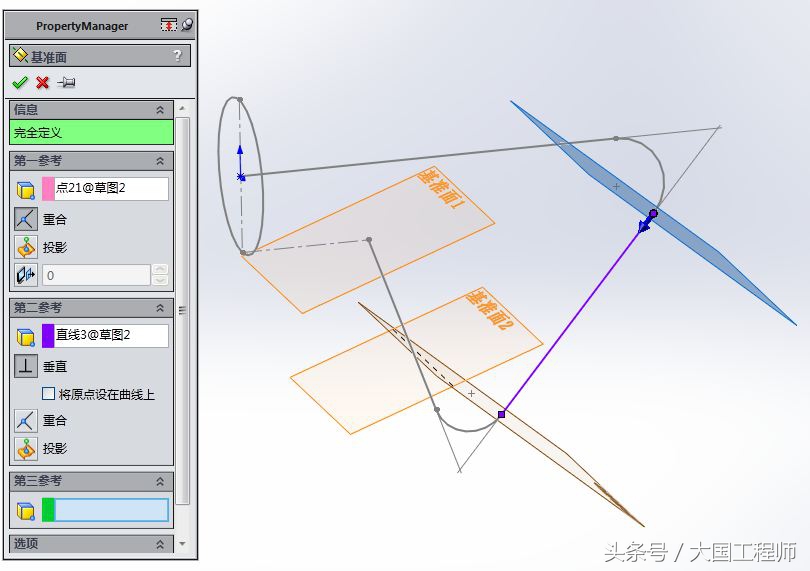

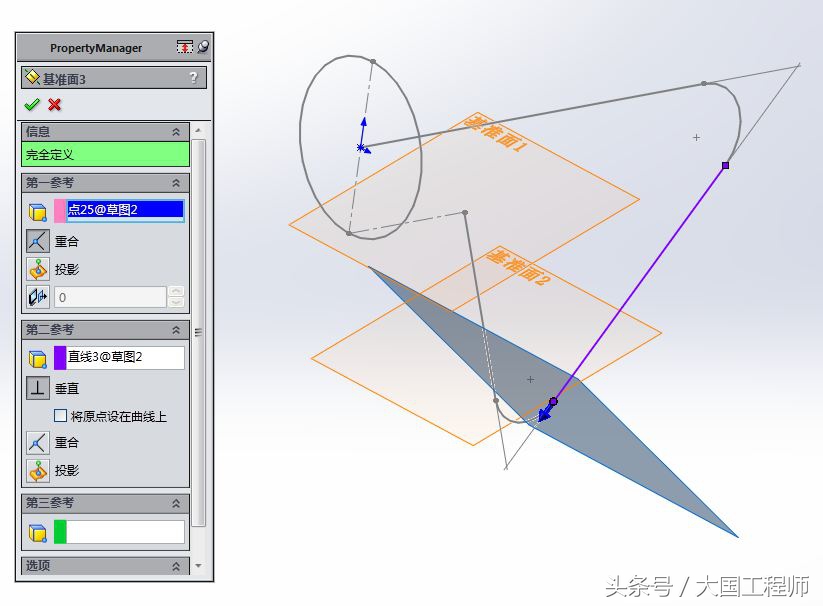

5创建新基准面3，参考图中紫色直线和端点。
6创建新基准面4。
7创建新基准面5。
8在基准面5上画圆直径50 。
9在基准面4上画圆直径35 。

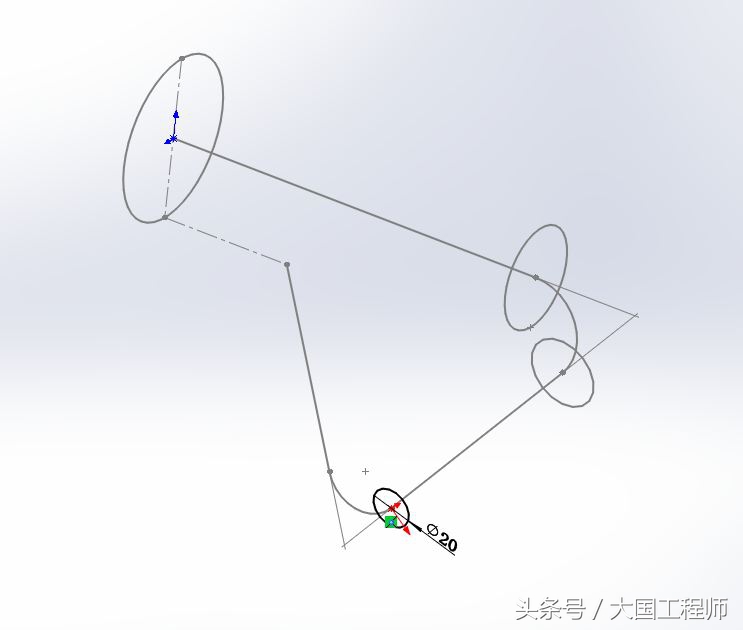

10在基准面3上画圆直径20 。

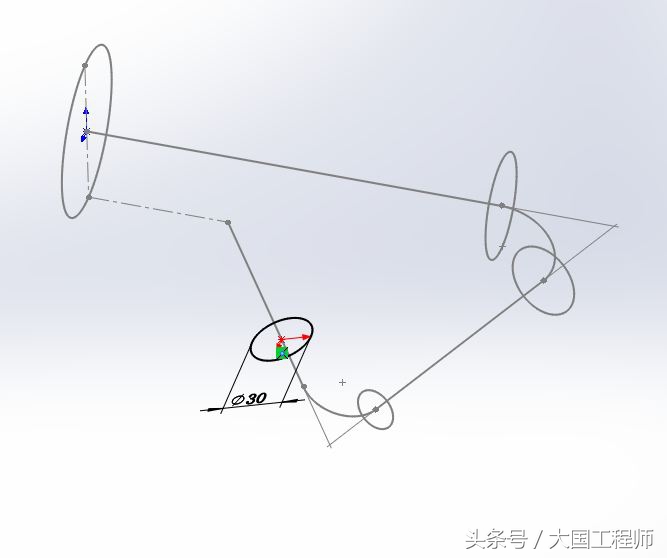

11在基准面2上画圆，直径30 。

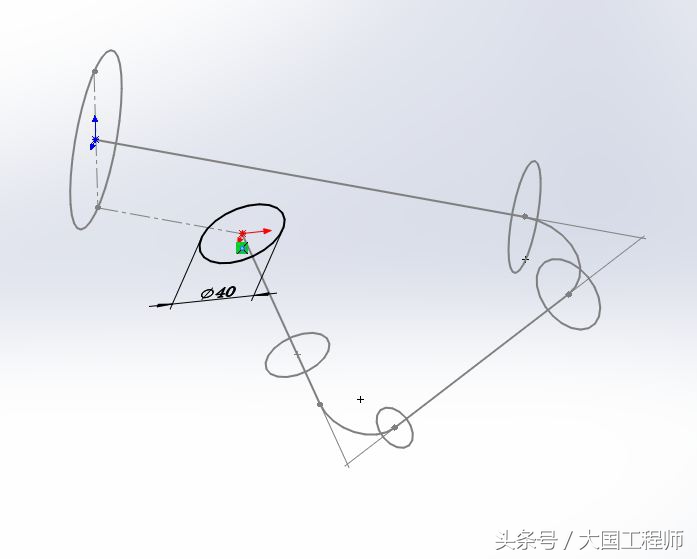

12在基准面1上画圆，直径40 。
13在右视基准面上草绘两条引导线。

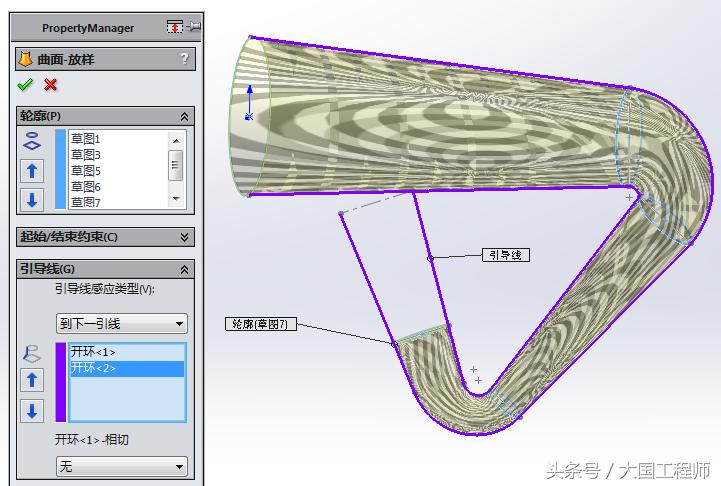

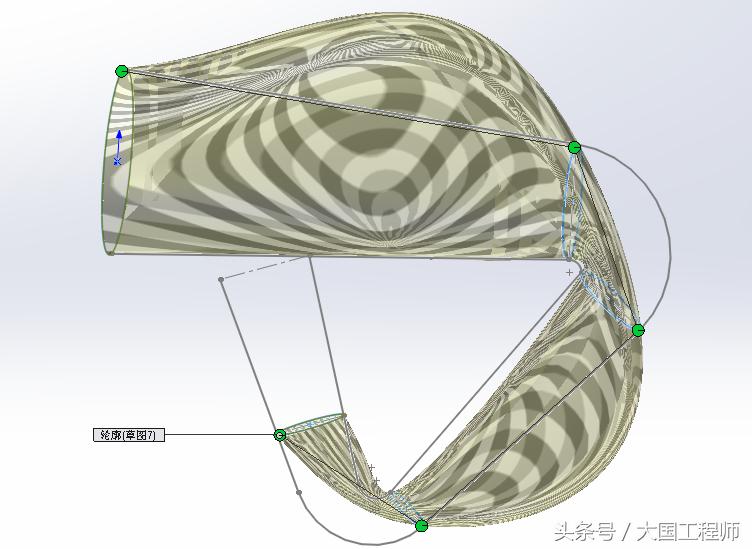

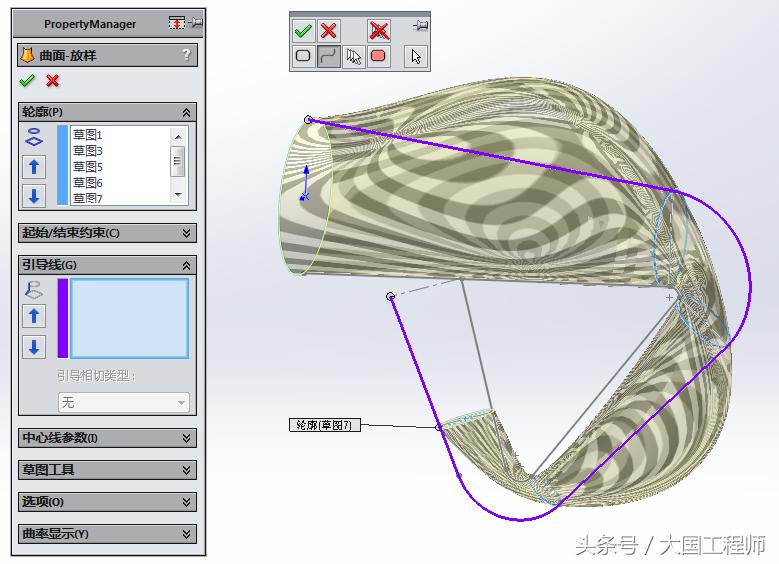

15曲面放样，轮廓为几个圆（选择圆的时候要注意绿色控制点的位置），在引导线上右键，选开环。
控制点错误
正确
添加引导线

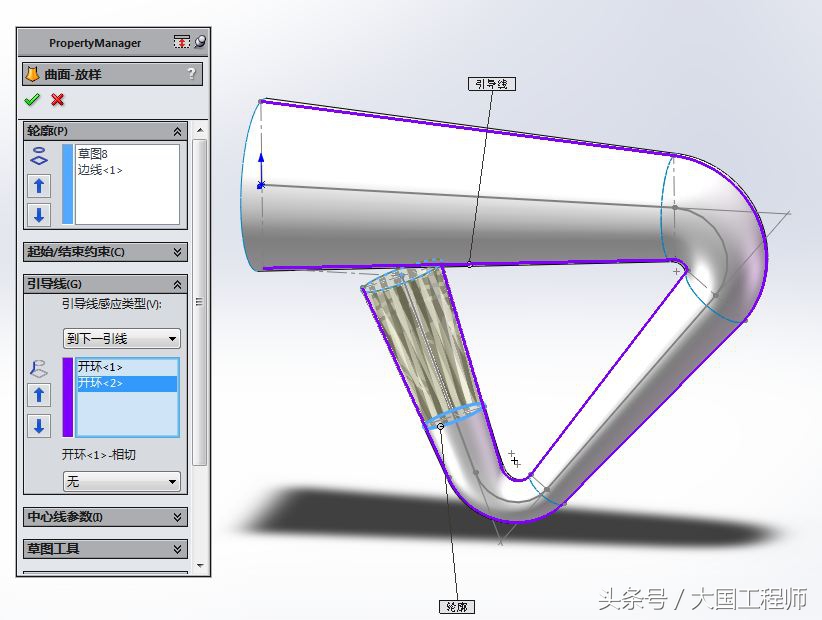

16曲面放样，引导线和上一步相同。（也可以分成5段进行放样）
17延伸曲面，点边线，距离17 。

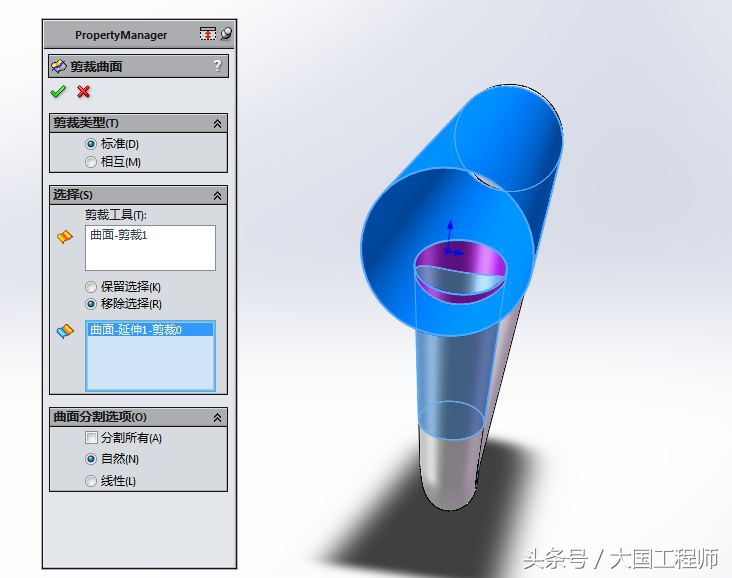

18剪裁曲面，剪裁工具：上一步的延伸曲面，移除紫色面。
19剪裁曲面。剪掉多余的部分（紫色）。

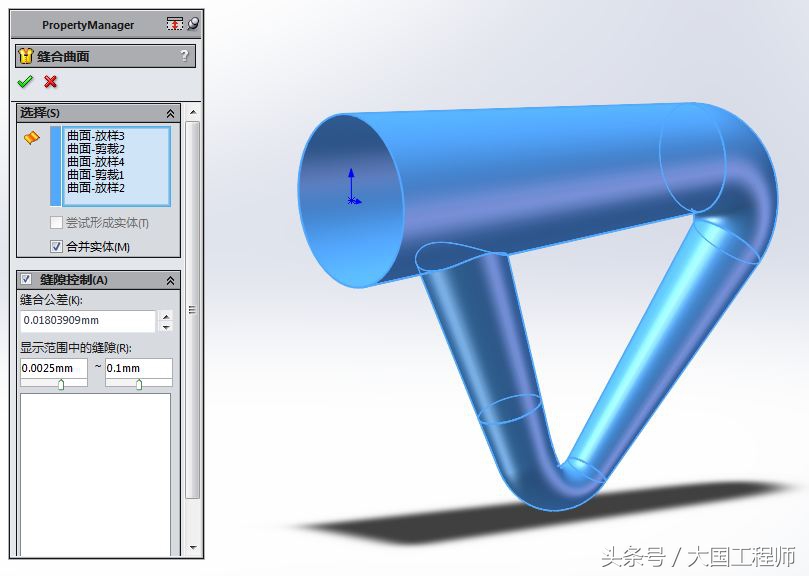

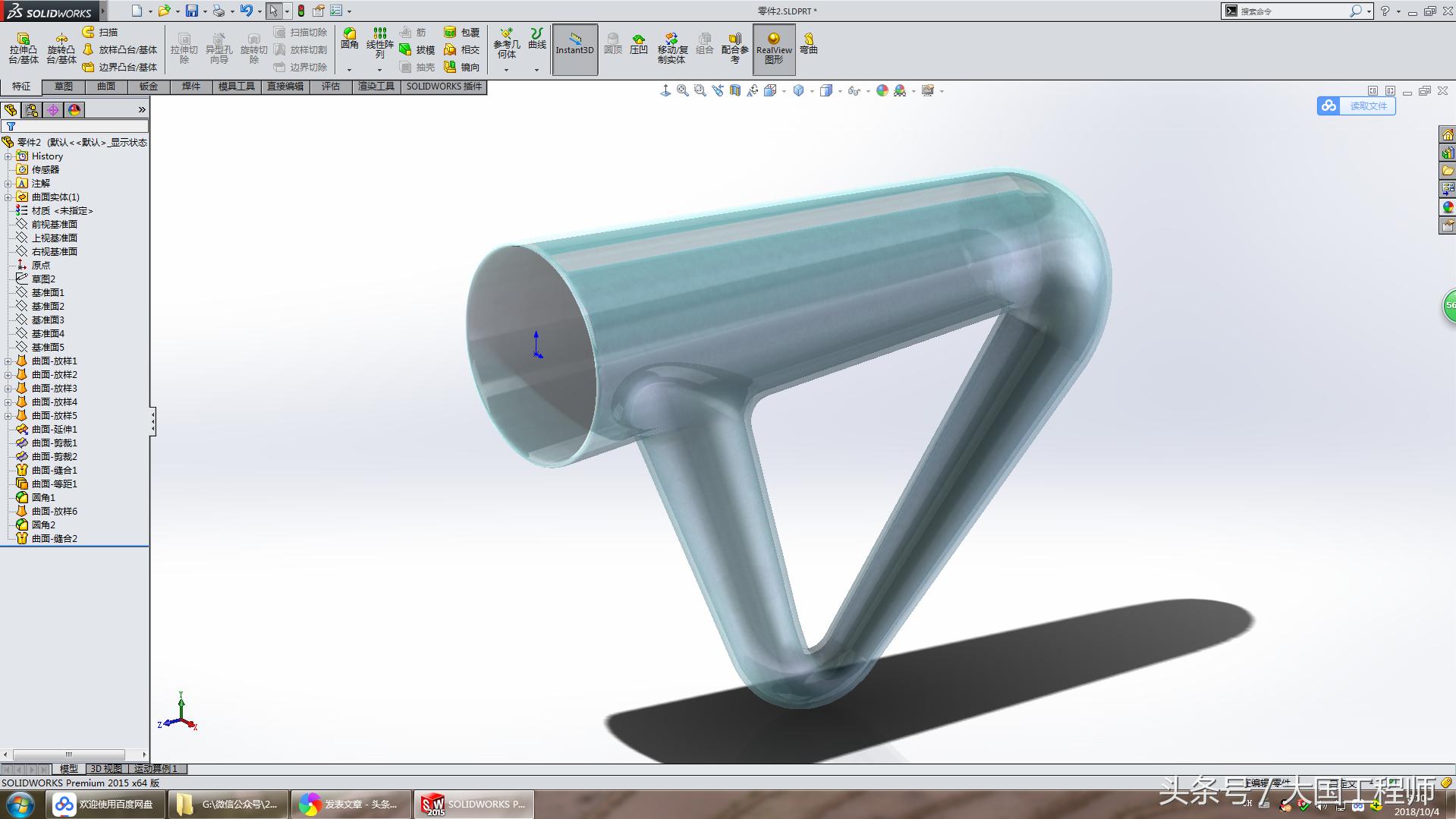

20缝合曲面。

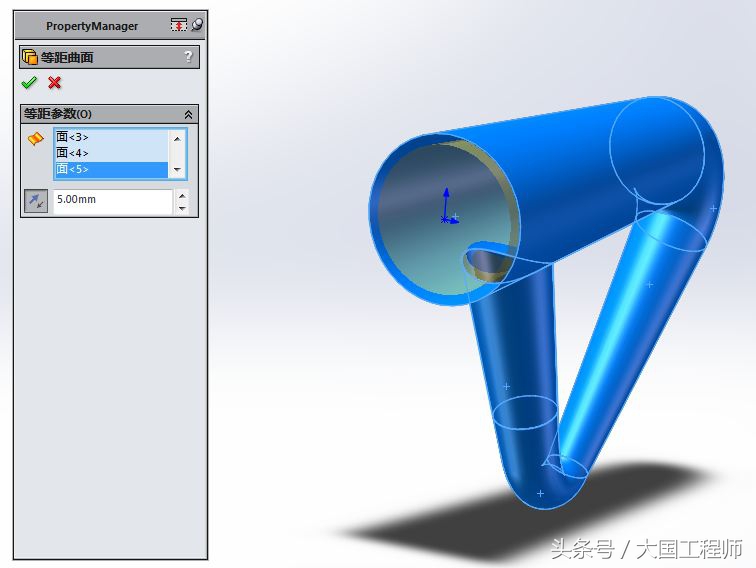

21等距曲面，选中所有曲面距离5 ，2也行。

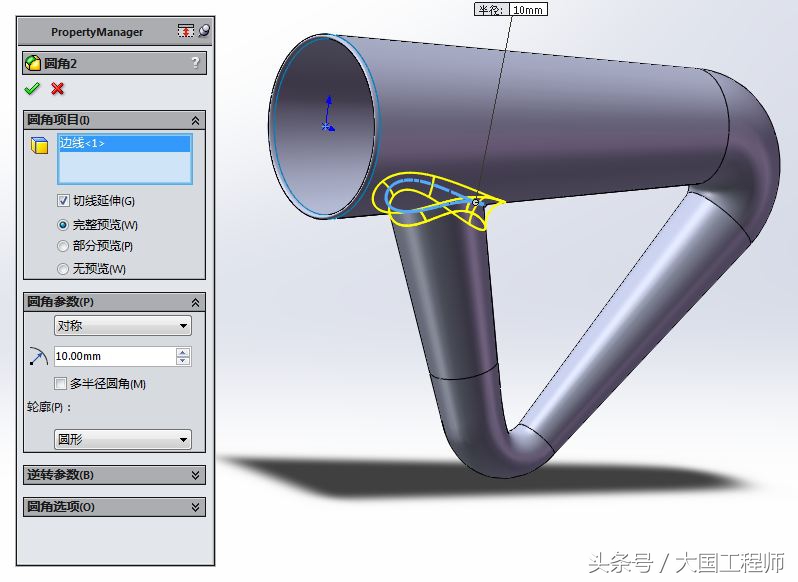

22圆角，半径10 。

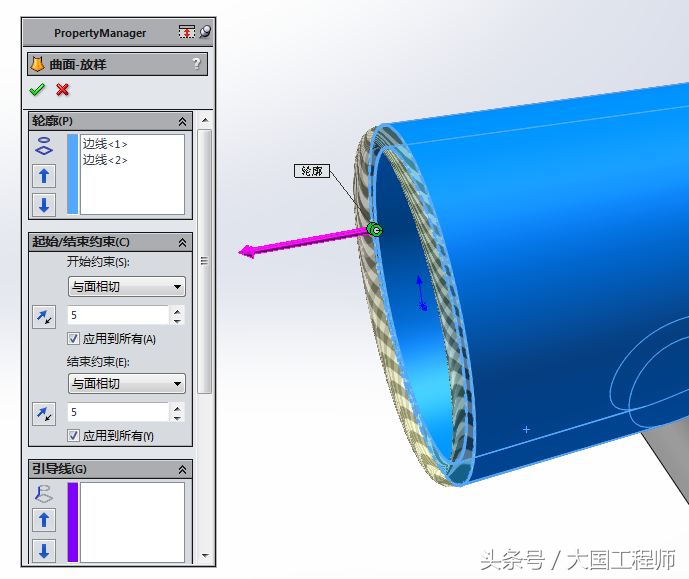

23曲面放样。轮廓是两个边线，起始结束约束与面相切，距离5 。
24圆角。半径10 。

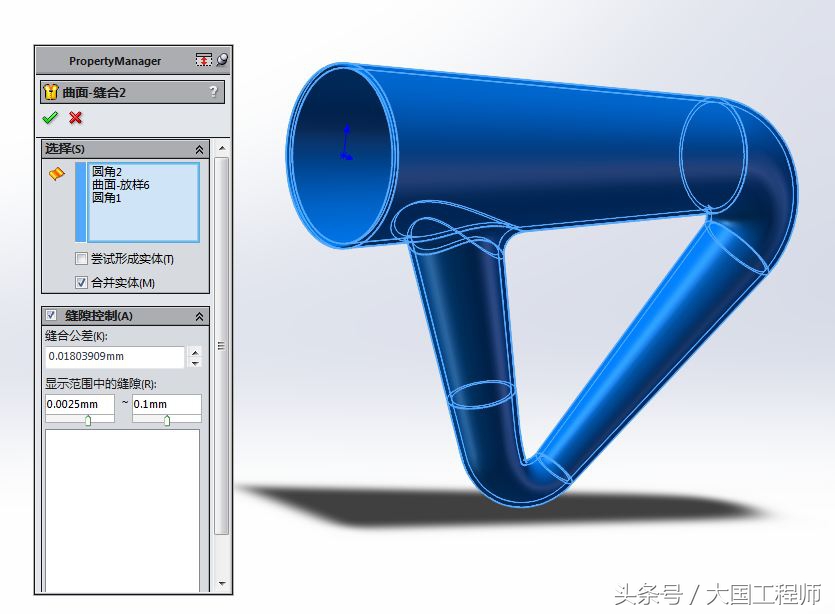

25曲面缝合。

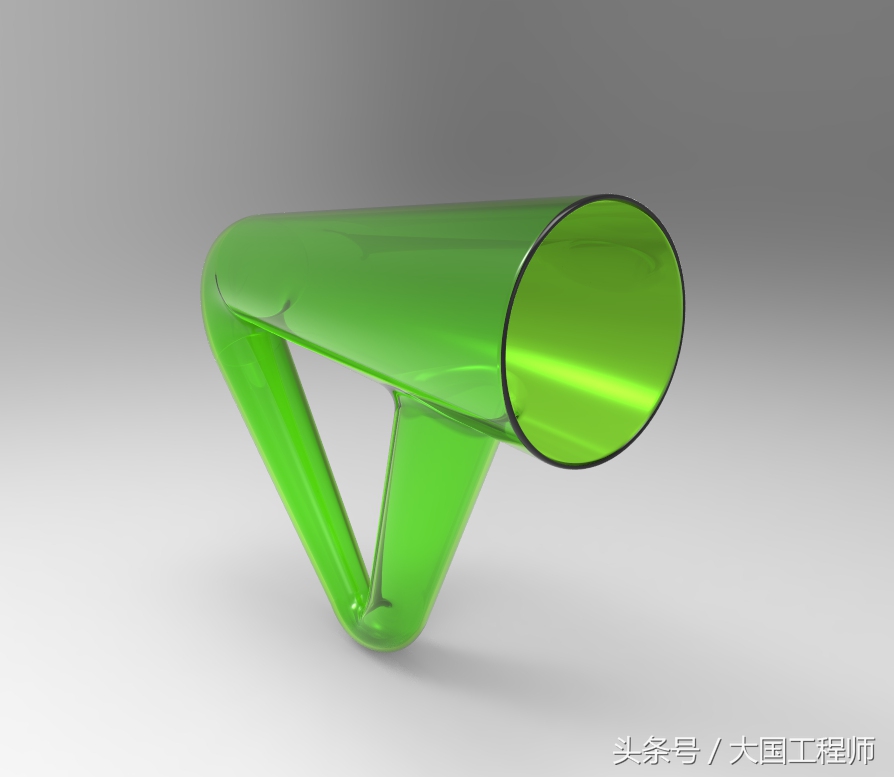

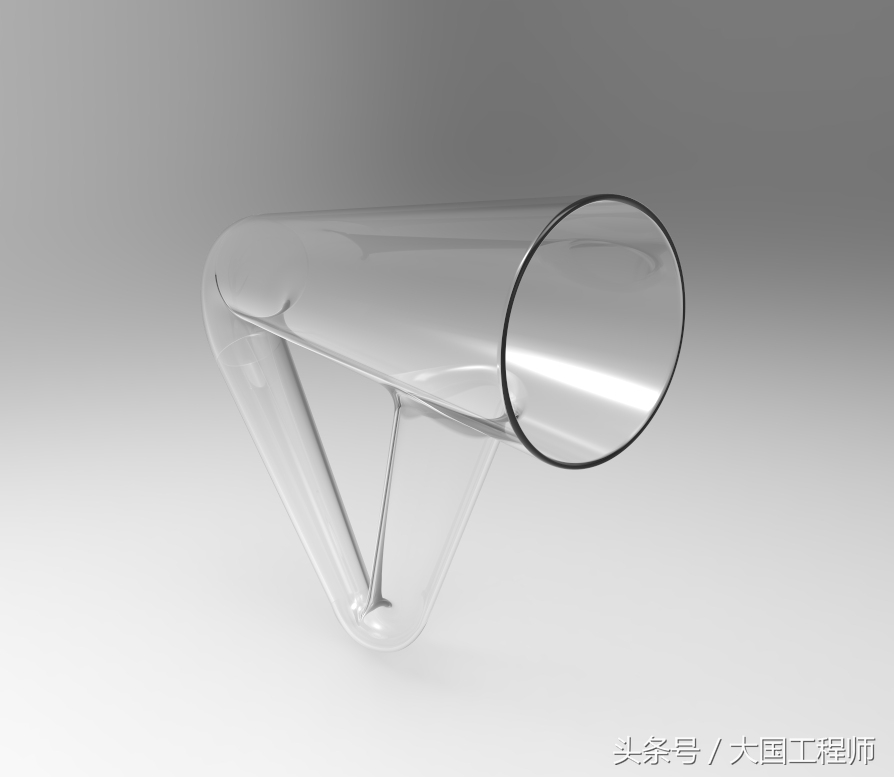

26完成，下面两张图是KeyShot渲染的结果。
