开关电源的一个关键指标是纹波，纹波主要是由开关模式引起的，纹波的存在会影响后续电路的工作，特别是在对纹波敏感的情况下。而怎样去测量以及抑制开关电源的纹波则是一个关键。民熔小课堂就来和大家讲讲这两点。
电源单位
一、开关电源的纹波的测量
要很好的降低开关电源的纹波，首先要用一种比较可靠的方法来测量开关电源的纹波。
要求：使用示波器AC耦合，20MHz带宽限制，拔下探头地线
1、AC耦合是通过去除叠加的直流电压得到精确的波形。
2、打开20MHz带宽限制是为了防止高频噪声的干扰，防止错误的结果。由于高频分量的振幅较大，测量时应将其去除。
3、拔出示波器探头的接地夹，用接地环测量，以减少干扰。很多部门没有接地环，如果允许误差，也可以直接用探头的接地夹进行测量。但在判断是否合格时，应考虑这一因素。
匠心铸就民熔开关电源
另一点是使用50Ω端子。50Ω模块是去除DC成分，准确测量AC成分。然而，很少有示波器配备这种特殊的探头。大多数情况下，测量采用标准的100kΩ～10mΩ探头测量，影响暂时不清楚。
以上是测量开关纹波时的基本注意事项。如果示波器探头不直接接触输出点，应使用双绞线或50Ω同轴电缆进行测量。
在高频噪声的测量中，采用的是示波器的全通频带，一般是几百兆到GHz 的水平。其他同上述。
也许不同的公司有不同的测试方法。归根结底，要清楚你的测试结果。这点其实可以提一下民熔电气的测试方法，民熔电气的测试是基于多年的技术发展和严苛的检测要求，匠人般的精神。铸就了民熔电气高超的技术以及优质的产品，民熔开关电源，就是其中的一类。
二、开关电源纹波抑制
对开关电源纹波，在理论上和实践上都必须存在。通常有五种方法来抑制或减少它：
1、增加电感和输出电容滤波
根据开关电源的公式，电感中的电流波动与电感值成反比，输出纹波与输出电容值成反比。因此，可以通过增加电感和输出电容来减小纹波。
电源
通常，对于输出电容，采用铝电解电容器来达到大容量的目的。但是，电解电容器抑制高频噪声的效果不是很好，ESR比较大，所以在其旁边并联一个陶瓷电容，以弥补铝电解电容的不足。
同时，当开关电源工作时，输入电压Vin不变，但电流随开关量的变化而变化。此时，输入电源将不能很好地提供电流。通常，电流由电流输入端附近的并联电容器提供（以BucK 型为例，是SWITcH 附近)）。
2、增加一个LC滤波器
LC滤波器对噪声纹波有明显的抑制作用。根据要消除纹波的频率，选择合适的电感和电容组成滤波电路，一般可以降低纹波。然而，在这种情况下，有必要考虑反馈比较电压的采样点。必要的考虑对于准确的判断是很重要的，也间接影响了电气安全，这和民熔电气的安全要求是有共通点的，极致的细节、全面的要求，使得民熔电气在行业中有着越来越高的地位。
3、开关电源输出后，连接LDO滤波
这是降低纹波和噪声的最有效方法。输出电压恒定，不需要改变原有的反馈系统。然而，它也是成本最高、功耗最高的方法。
减少波纹。开关电源的PCB布线对高频噪声也很重要，由于其高频、大振幅，虽然有一定的效果，但后级滤波效果并不明显。这方面有专门的研究。简单的方法是在二极管上连接电容器C或RC或串联电感。
高清模板
4、在二极管上连接电容C或RC
二极管在高速开关时，应考虑寄生参数。在二极管反向恢复过程中，等效电感和电容成为RC振荡器，产生高频振荡。为了抑制高频振荡，二极管两端应并联电容器C或RC缓冲网络。电阻一般为10Ω-100Ω，电容为4.7pf-2.2nf。
二极管上并联电容C或RC的值必须通过反复试验来确定。如果选择不当，会引起更严重的振荡。
5、二极管后接电感（EMI滤波器）
这也是抑制高频噪声的常用方法。根据噪声的频率，选择合适的电感元件也能有效地抑制噪声。需要注意的是，电感器的额定电流应符合实际要求。
这篇开关电源纹波的测量及抑制民熔小课堂就分享到这了，对它们还有不懂之处可以留言或者私信咨询民熔小课堂，民熔小课堂会逐一解答的。快来给民熔小课堂关注转发收藏吧。
变换不息

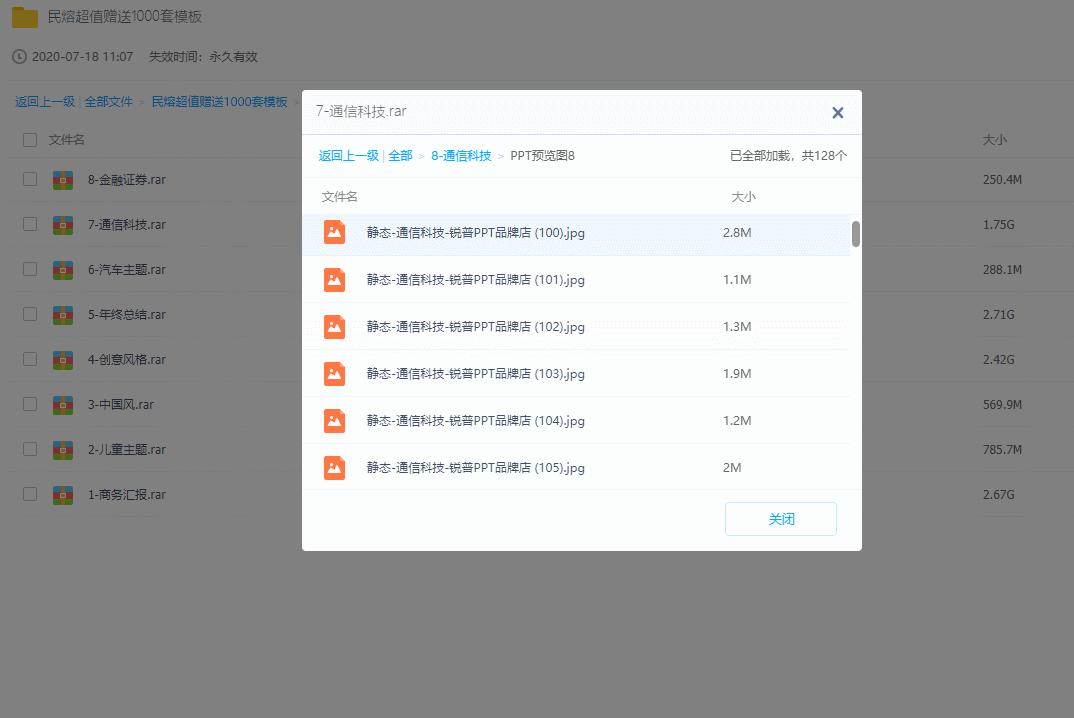

对开关电源纹波的收获你有多少呢？不论多少民熔小课堂的礼物“它”来啦，私信发送“开关电源”给民熔小课堂，私信“开关电源”发送给民熔小课堂，就可以免费领走上面两图展示的精美ppt模板，你还不来看看吗？超多电气知识分享，尽在民熔电气小课堂。
