一、前言

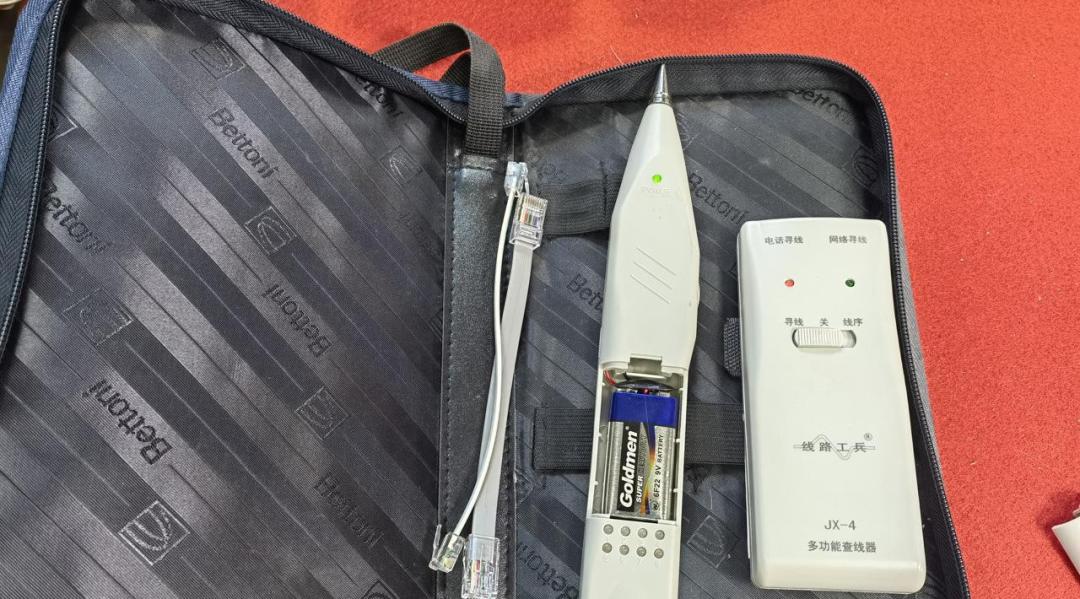

  这是一个多年之前购买到的多功能通信网络查线器好多年没有使用， 上面已经落满了灰尘内部主要有两个设备， 一个像这样探针形状手持设备。 另外一个是长方体盒子令人惊讶的是， 这么多年了， 打开开关， 居然设备还有电只是电池没有支撑多久就没电了。下面将其拆卸一下， 一探其内部究竟。

二、内部结构

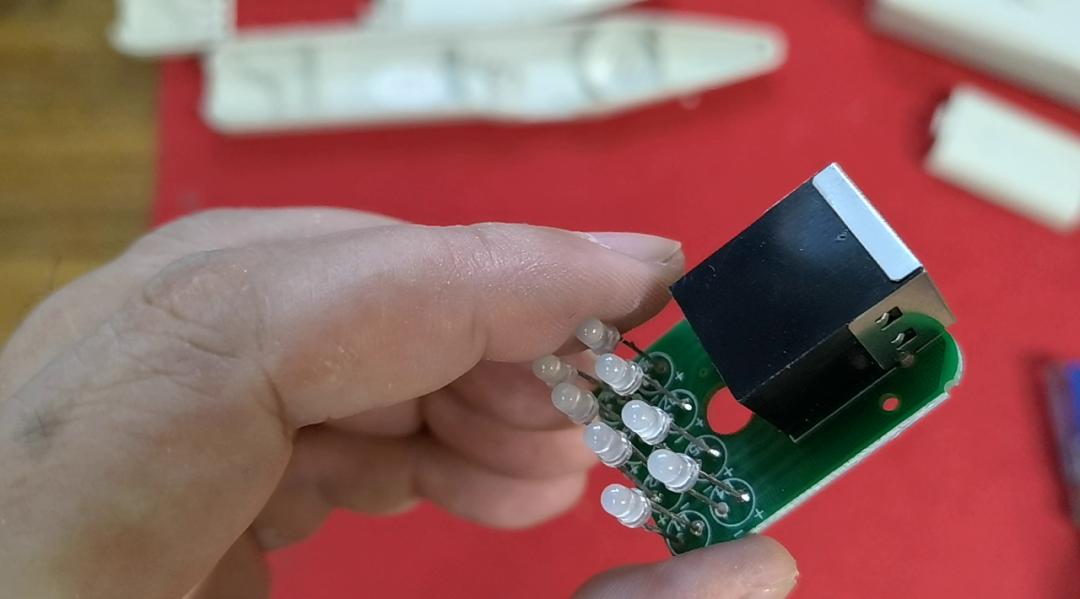

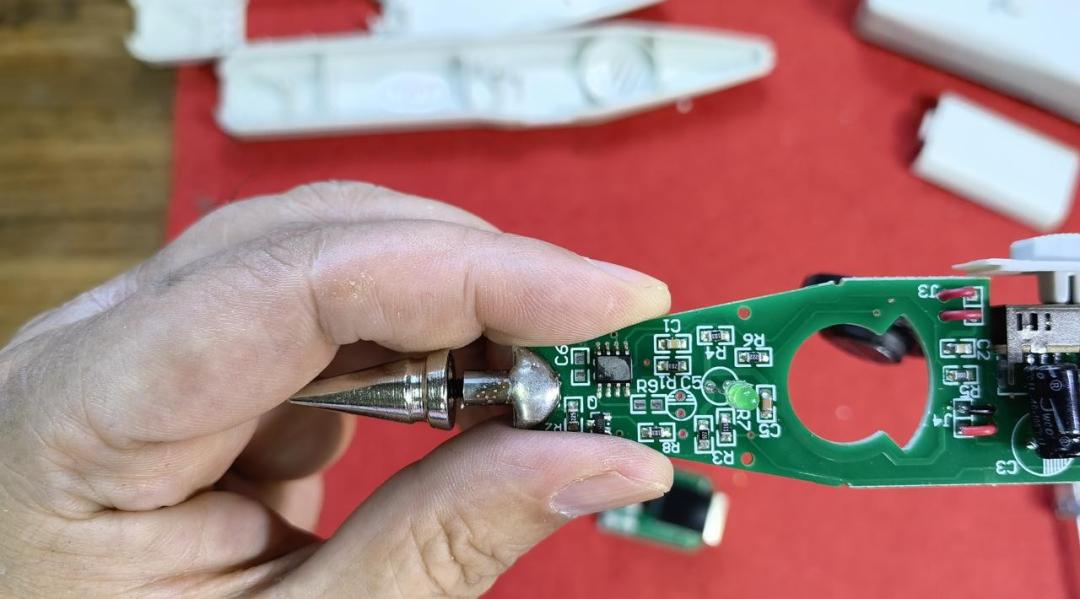

  下面先将这个手持查线器进行拆卸。 卸下后面两个木纹螺丝， 便可以将后盖打开。可以看到其中具有前后两个电路板。前面的异形电路板直接连接有前端探头， 中间的开关以及一个小型动圈式盐城器，正面还有一个 SOP8 封装的集成芯片。后面的电路板则只带有一个网络接口和八个并排的 LED。前面电路板上的芯片明显具有打磨的痕迹，正面看不到任何器件的信息。

  后面接口电路板与前面电路板是独立的，在电路上没有任何联系。这个电路似乎仅仅将网络接口的引线连接到 LED上。它应该是配合长方形盒子来检查线路通断的。

三、长方形测试盒

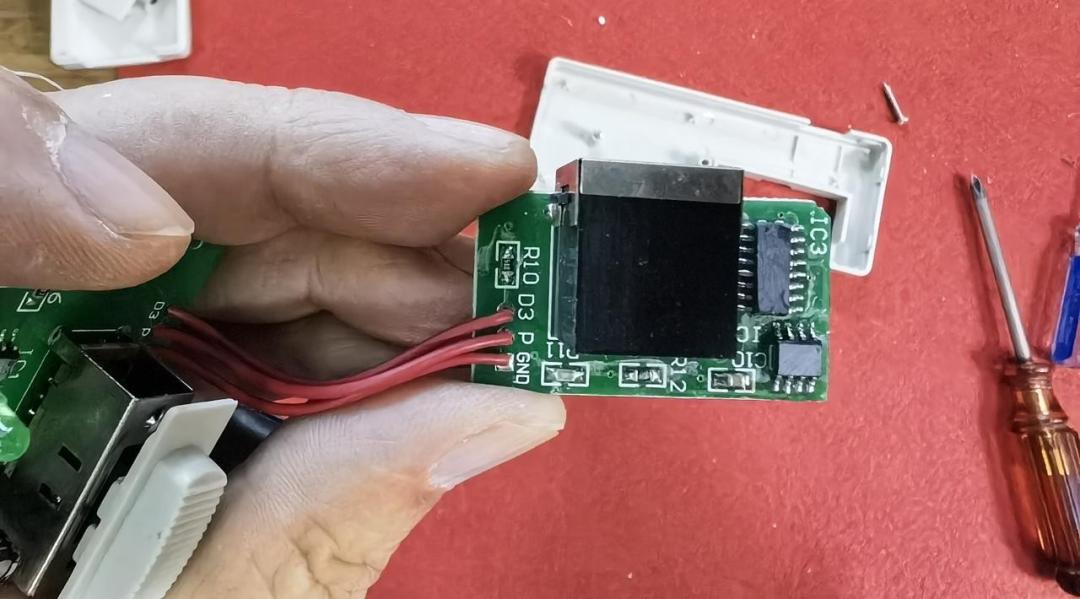

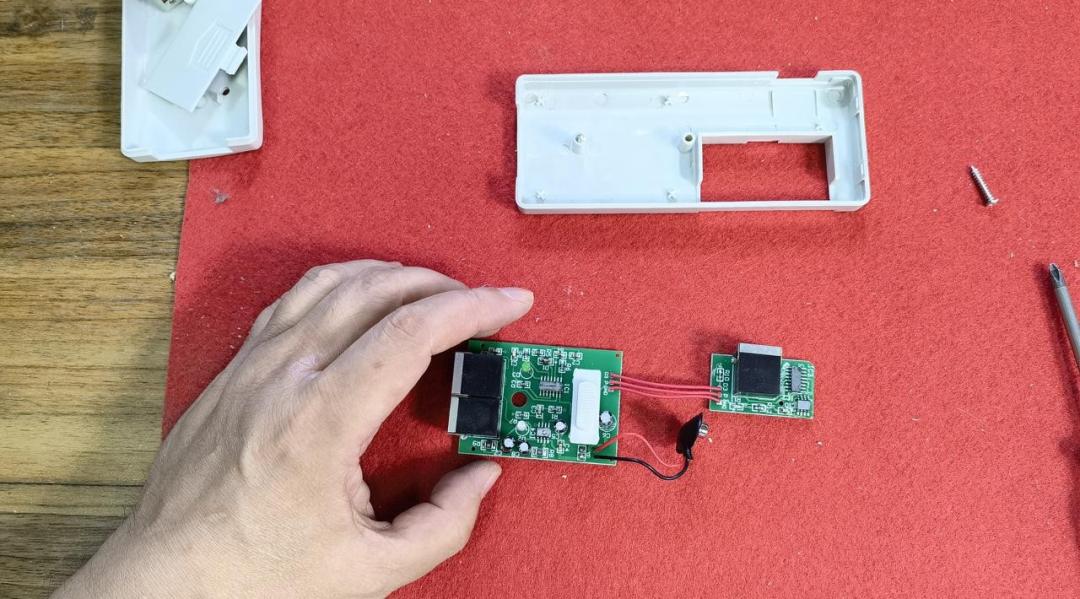

  下面拆卸这个长方形的测试盒子。可以看到其内部也是具有两个电路布， 它们之间有三个导线连接。前面主板上有两颗IC芯片， 上面的型号也被打磨了。背面没有元器件。 小板上除了网络接口之外， 也有两个 IC 芯片， 上面的型号也被打磨得非常干净小板后面没有元器件。这是网络查线器长方形测试盒内部的电路板。

※总  结 ※

  本文对于一个多年未用的网络查线器进行了拆解，观察到其内部的基本结构可以看到这个电子产品通过对芯片打磨， 进行了知识产权的保护。 这在简单电子产品中被广泛使用。
