T-spline是Rhino最重要的造型插件，操作方便，能快速绘制一些有机形态以及复杂结构，很好满足了珠宝同学作品中的造型需求。这款插件在它的官网上便可以*载下** ，但是TS仅支持rhino5.0以下得版本,根据电脑系统选择相应得版本*载下**安装即可。
本期主讲老师：
安装后，TS得工具条。
T-Spline的操作习惯与Rhino相似，方便于我们去使用。
1.
T-spline from lines 从线框到TS面。
通过绘制好一组线框来生成TS的面。

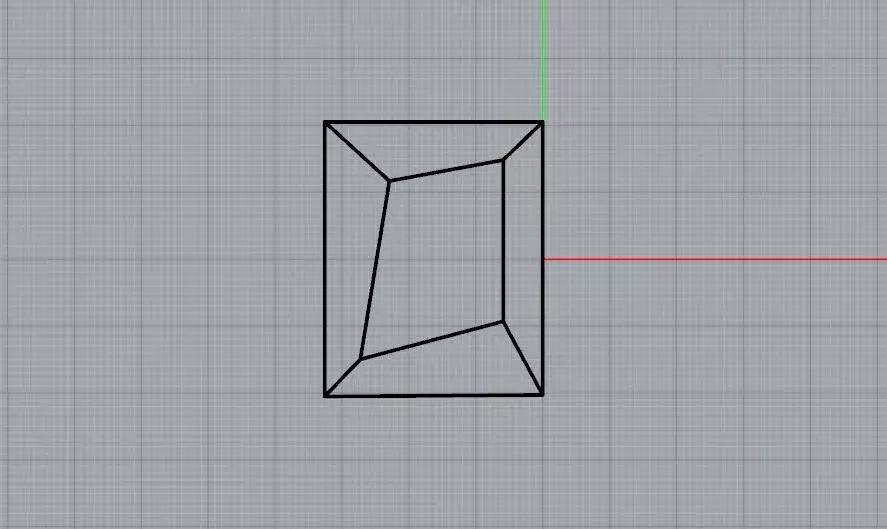

如图，我们利用Rhino基础工具绘制好一组随意的线框，整个图形都由四边形构成。绘制时，要确保图形都是由四边形和三边形构成。
绘制好后，我们就可以先来使用工具，验证以下线框是否可行，点击工具，生成一组TS面。

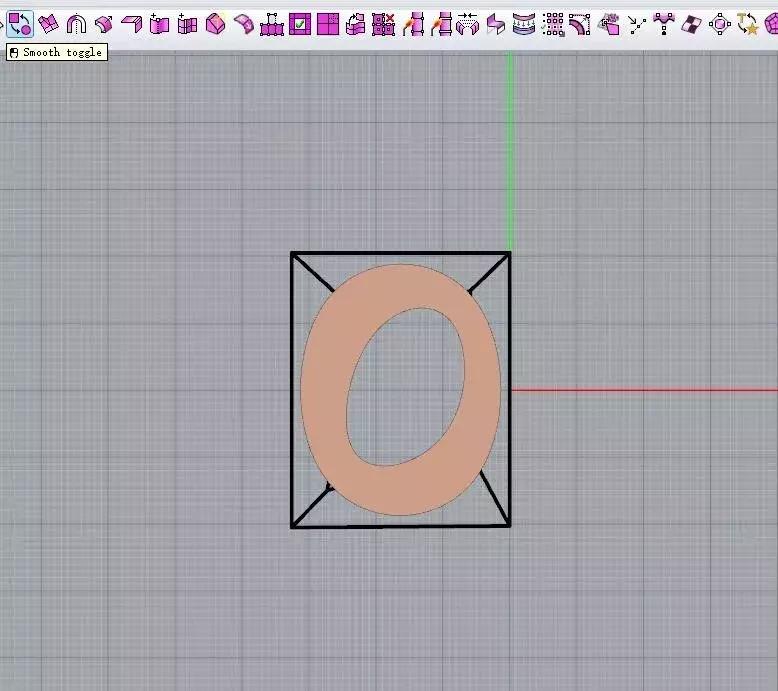

顺便看一下Smooth圆滑后的效果。

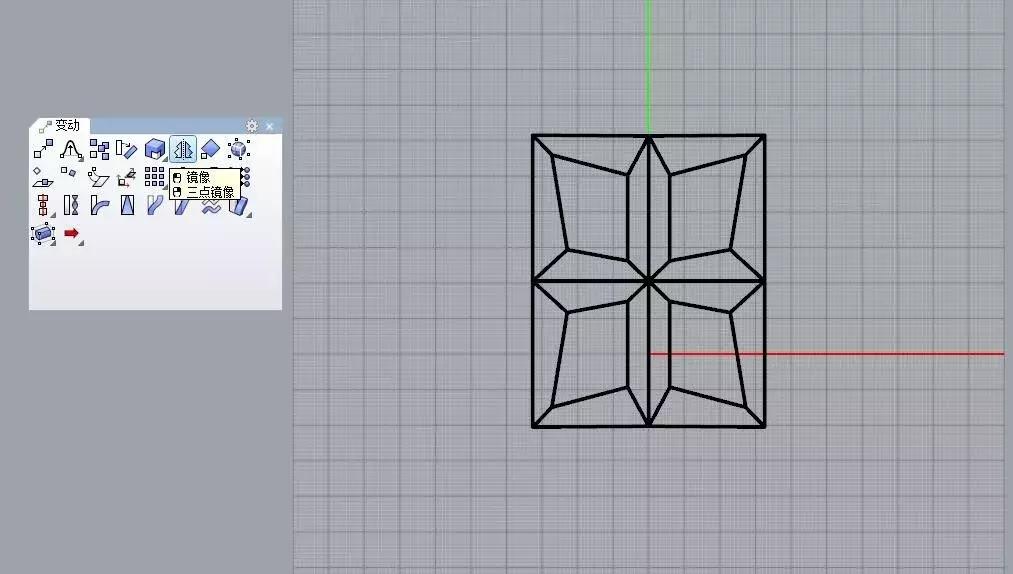

这时我们把线框通过镜像复制，得到如下图形。

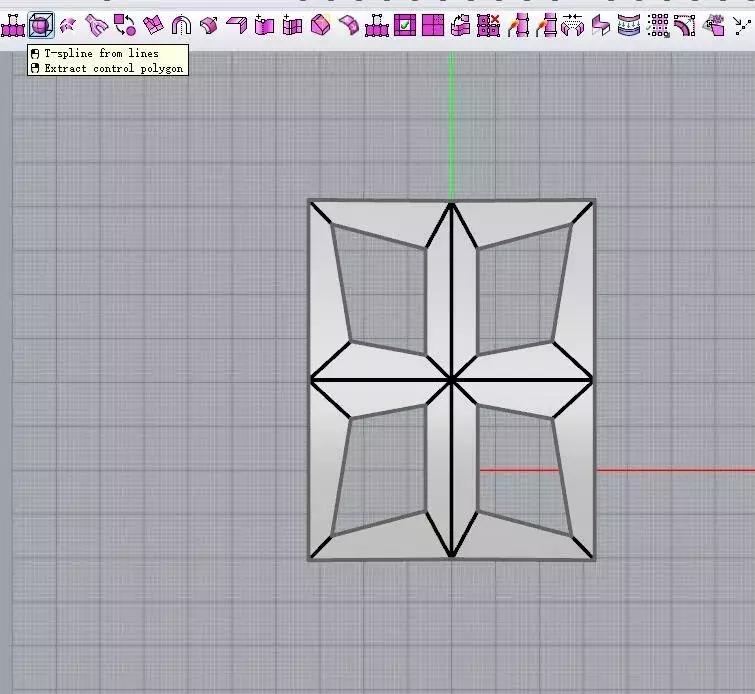

在生成TS面之前，确保线条没有重复存在。确认没有问题后，框选全部线条，点选tspline from lines工具即得到下图TS面：

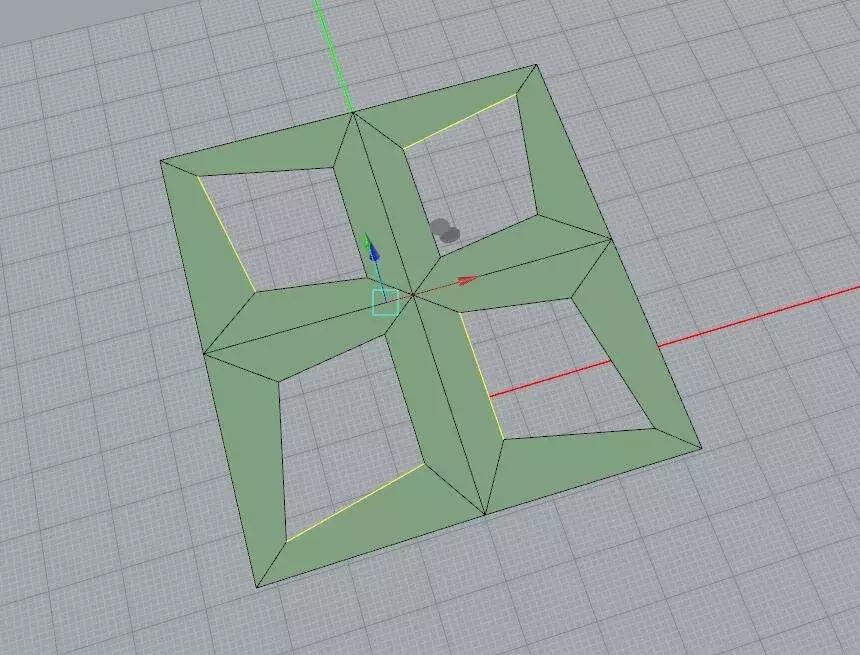

接着我们可以选取部分TS面的边缘线进行移动，缩放，拉升等。让平板的面产生高低层次：
拉升后得到如下效果：

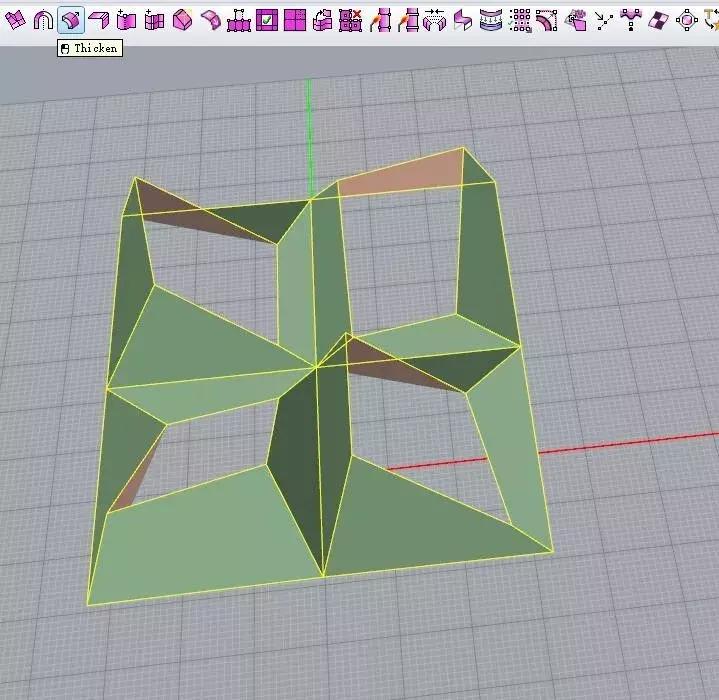

接着我们使用Thicken命令，这个工具近似于Rhino里偏移曲面成体工具。

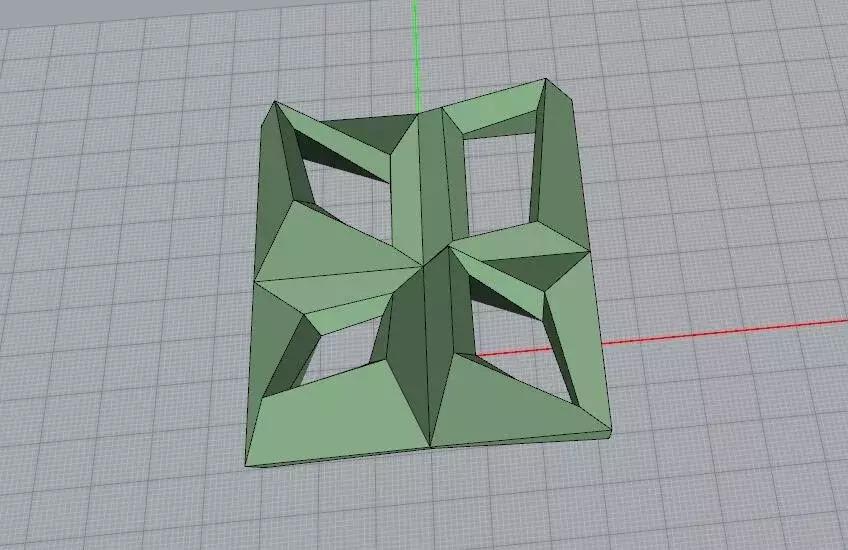

增加完厚度，得到如下效果。

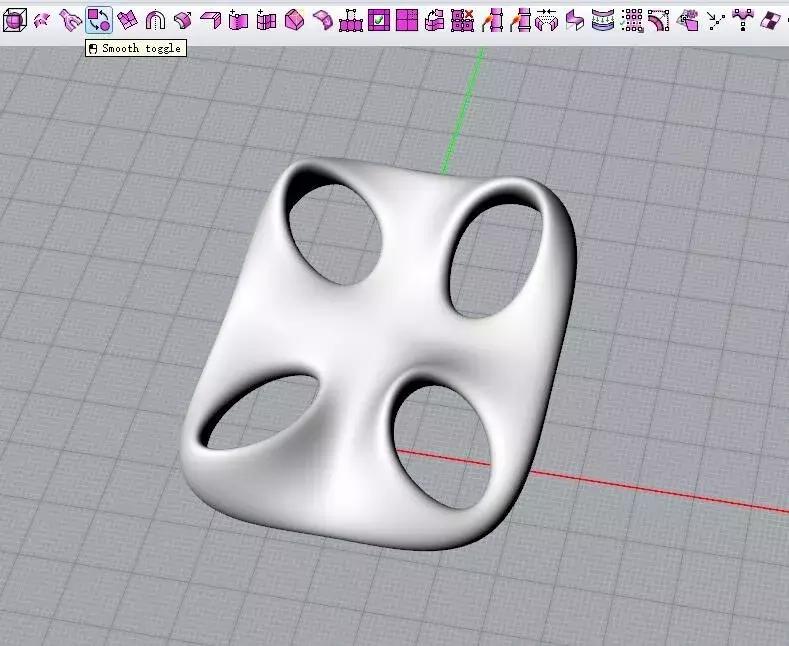

接着我们smooth一下，得到如下圆滑效果。
通过这个方式我们可以做出近似的造型，并灵活运用到自己的作品绘制中。
绘制过程：
2.
pipe 生成管状实体
通常我们在运用这一个工具时都需要线稿的支撑。基于线稿，我们可以轻松的生成管状体，且管与管之间能自动圆滑，不用担心破面，锐角等。
如图，绘制好如下线稿。

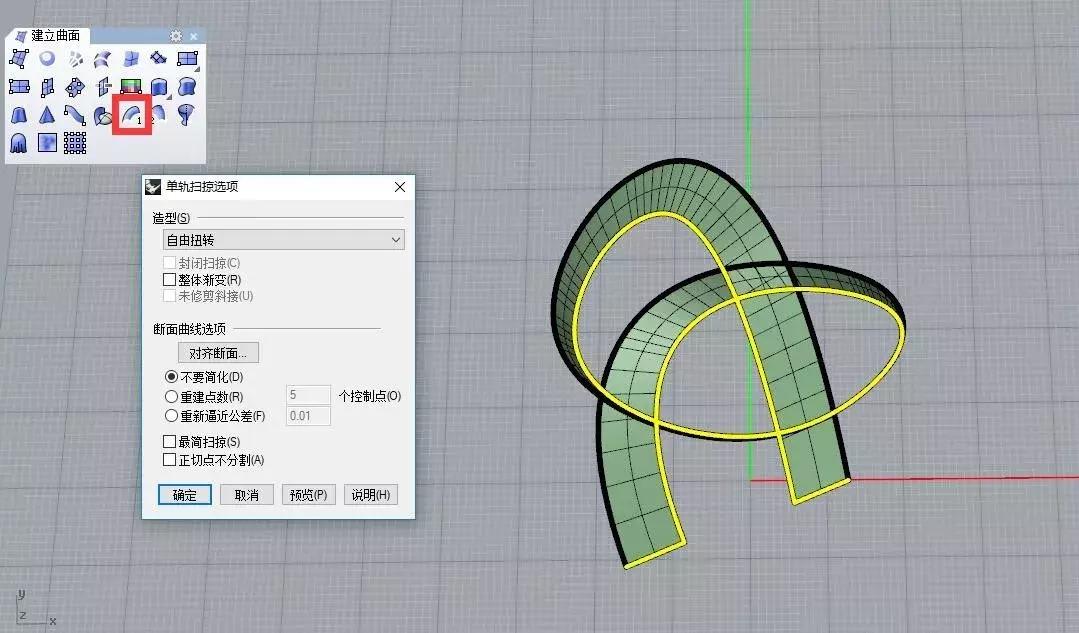

单轨扫掠生成条状曲面，得到如下。

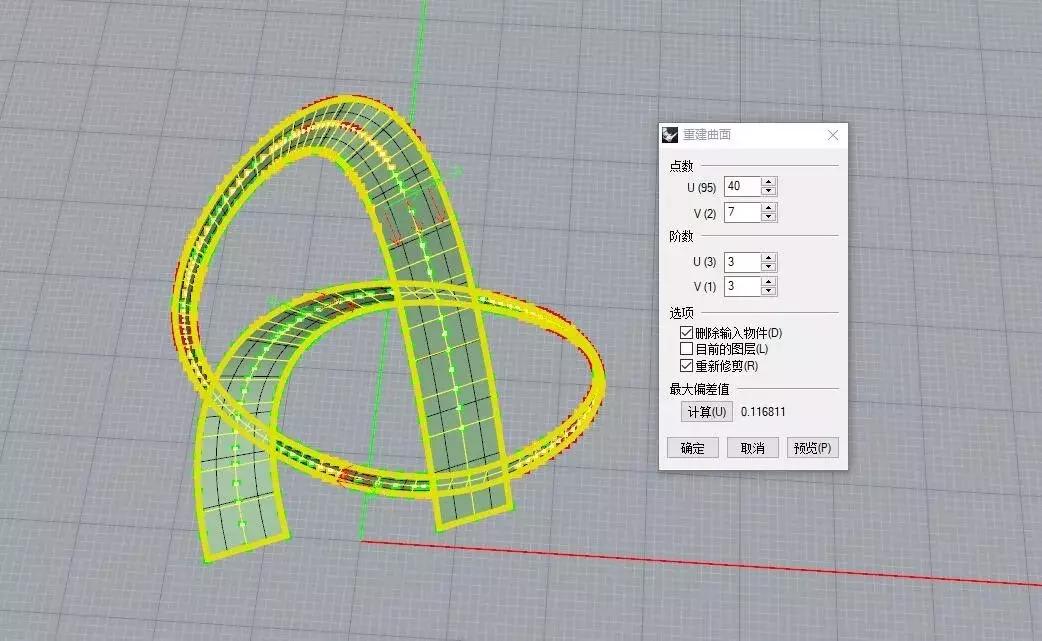

此时，我们重建曲面，增加UV两个方向控制点，目的也就是让它结构线变多。

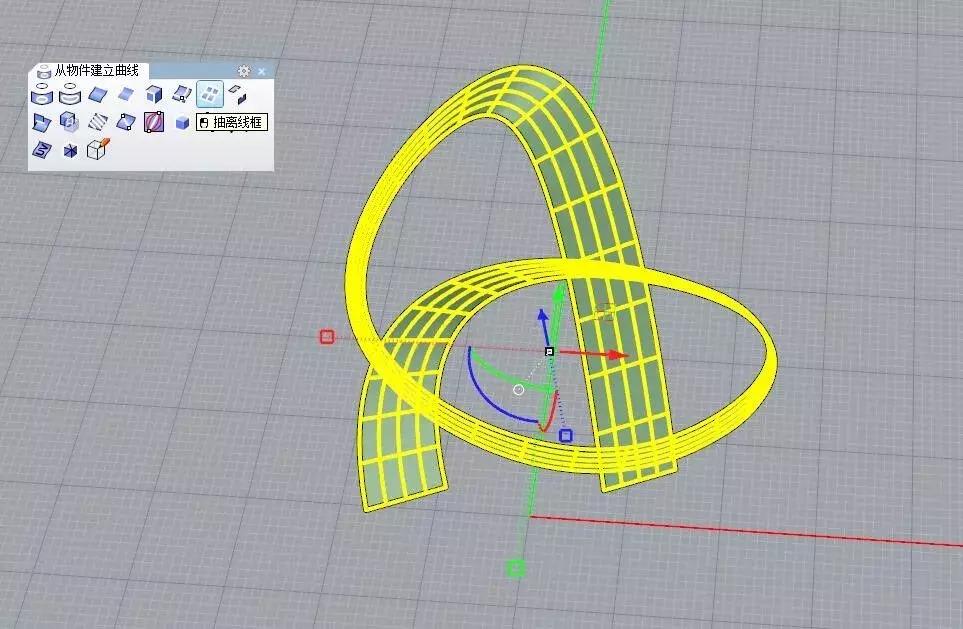

然后我们利用从物件建立曲线里的抽离线框。便能轻松产生很多线条。

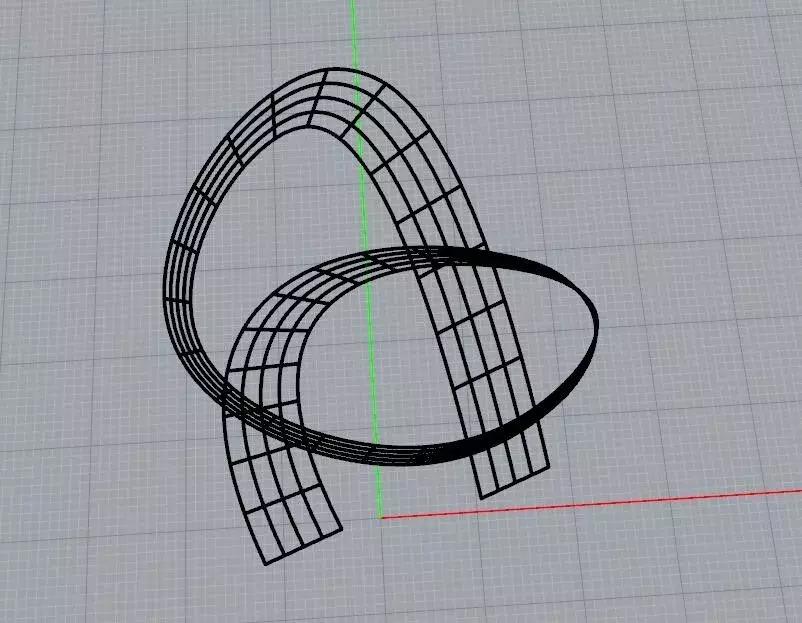

得到这样一组线条：

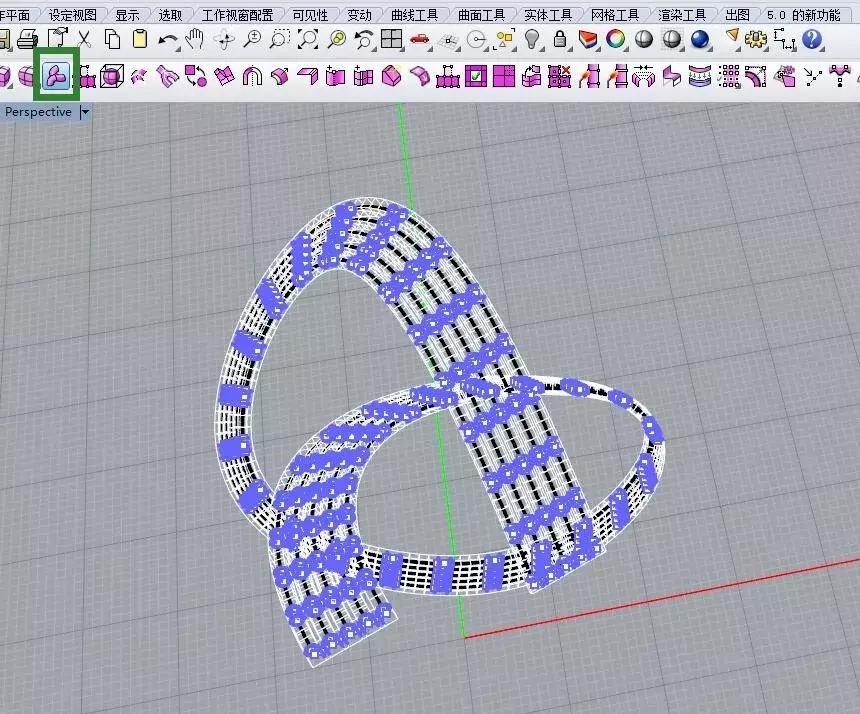

接着我们用TS工具里的pipe命令，pipe一下。

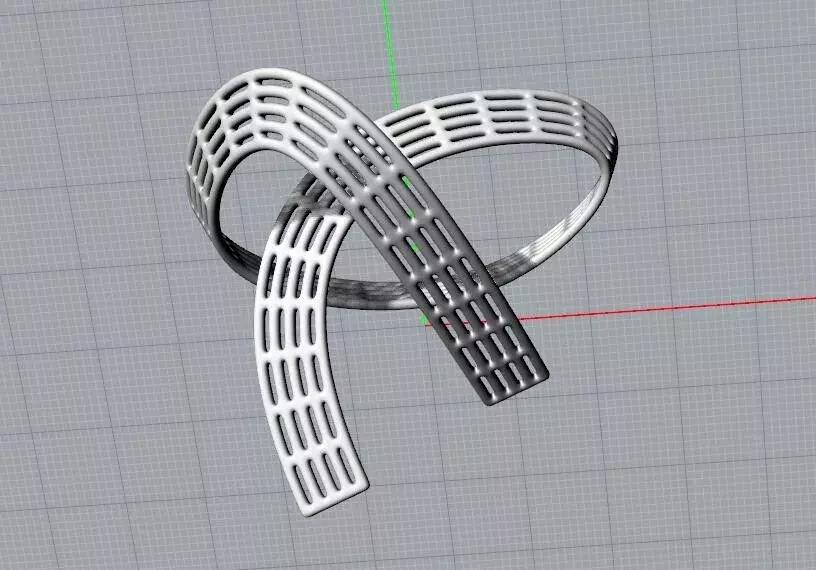

便能得到这样的网状体，且线条十字相交处很圆滑，衔接自然。相比于rhino里的圆管工具要舒服很多。
通过这个工具的运用可以尝试如下的造型作品。
3
bridge桥接工具
Bridge桥接工具可以进行面与面，线与线两种模式进行桥接。

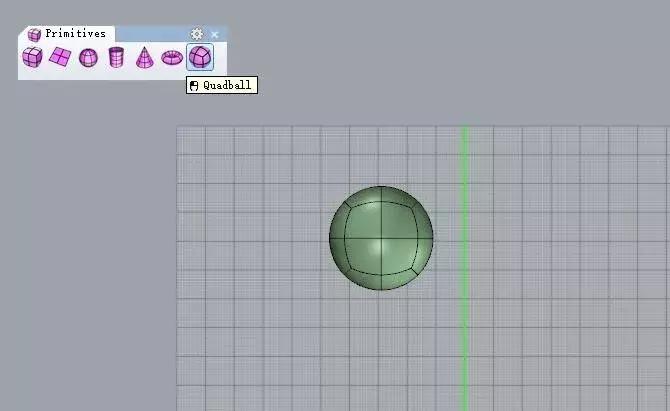

首先我们使用quadball绘制一个圆球素材：

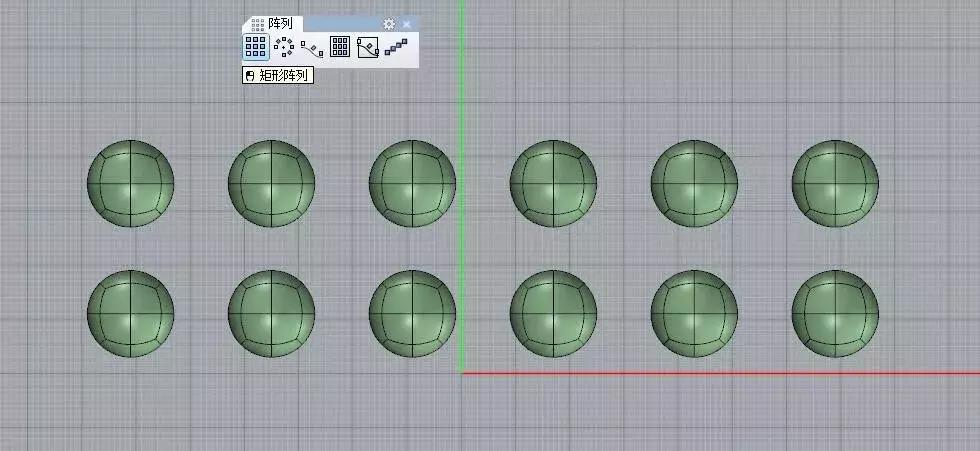

通过矩形阵列得到12只TS球体：

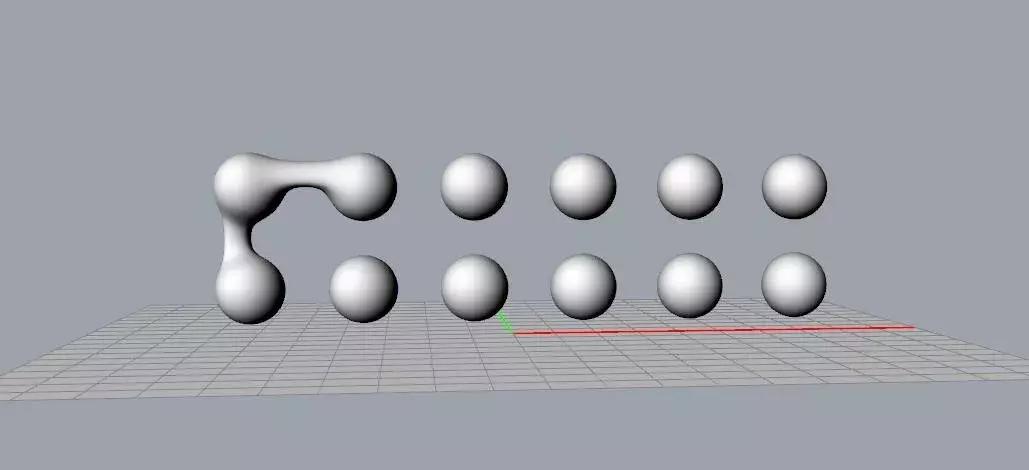

接着找到bridge工具，选择一一对应的曲面进行桥接。
在选取曲面时，也可分别选取两块或三块甚至更多面进行对等数量得衔接也可行。

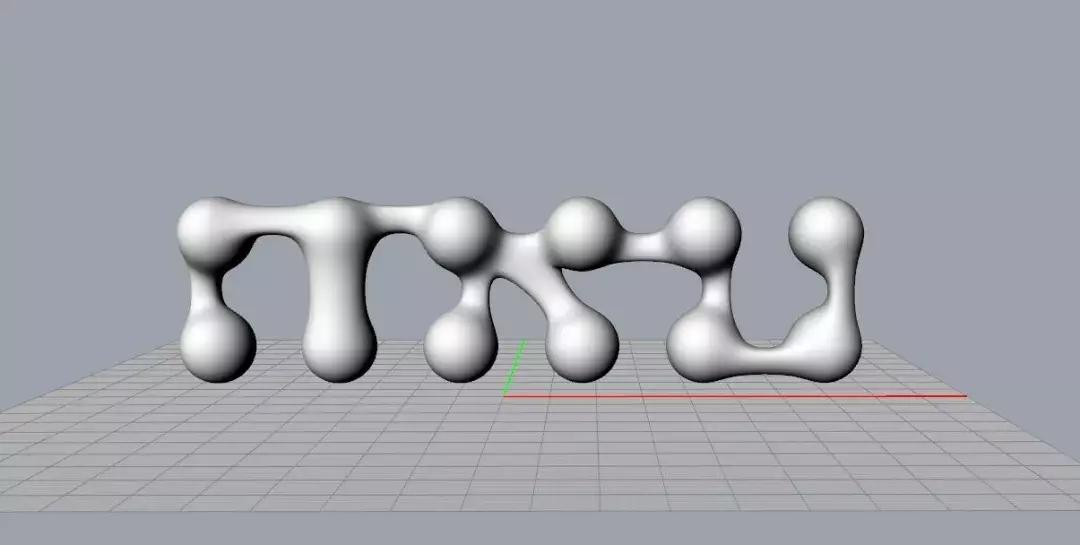

重复操作，得到效果如下：

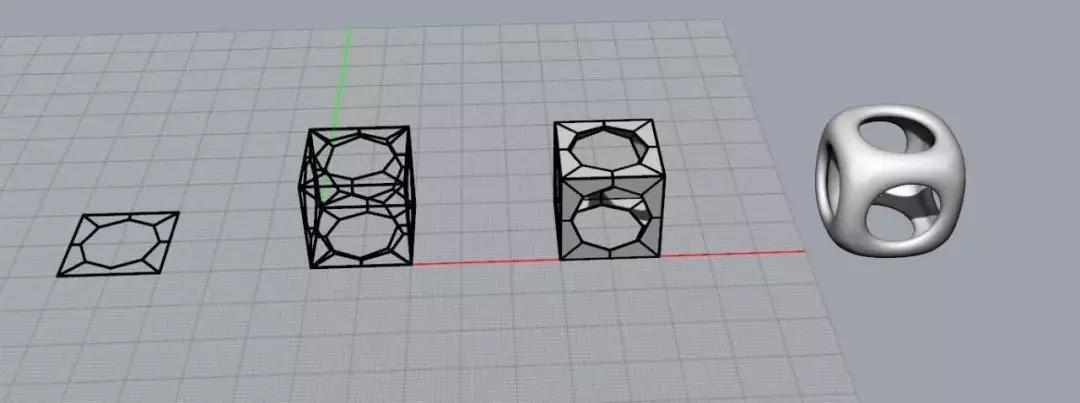

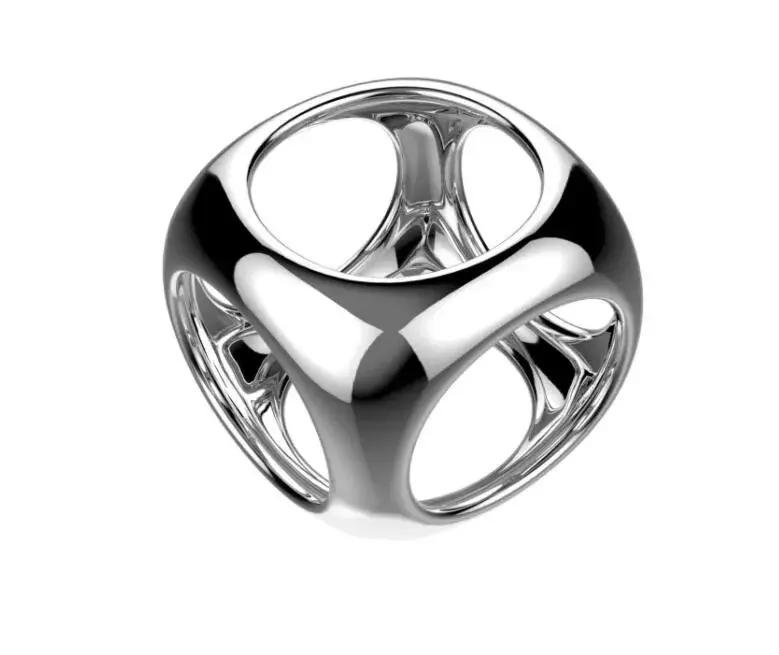

在此方法上，大家可去尝试这种形态的效果。
以上，便是今天为大家盘点的插件T-Spline工具使用技巧，希望大家回去自己多去尝试和联系，举一反三，学会更多运用方法。Rhino，其实真的没有很难。
