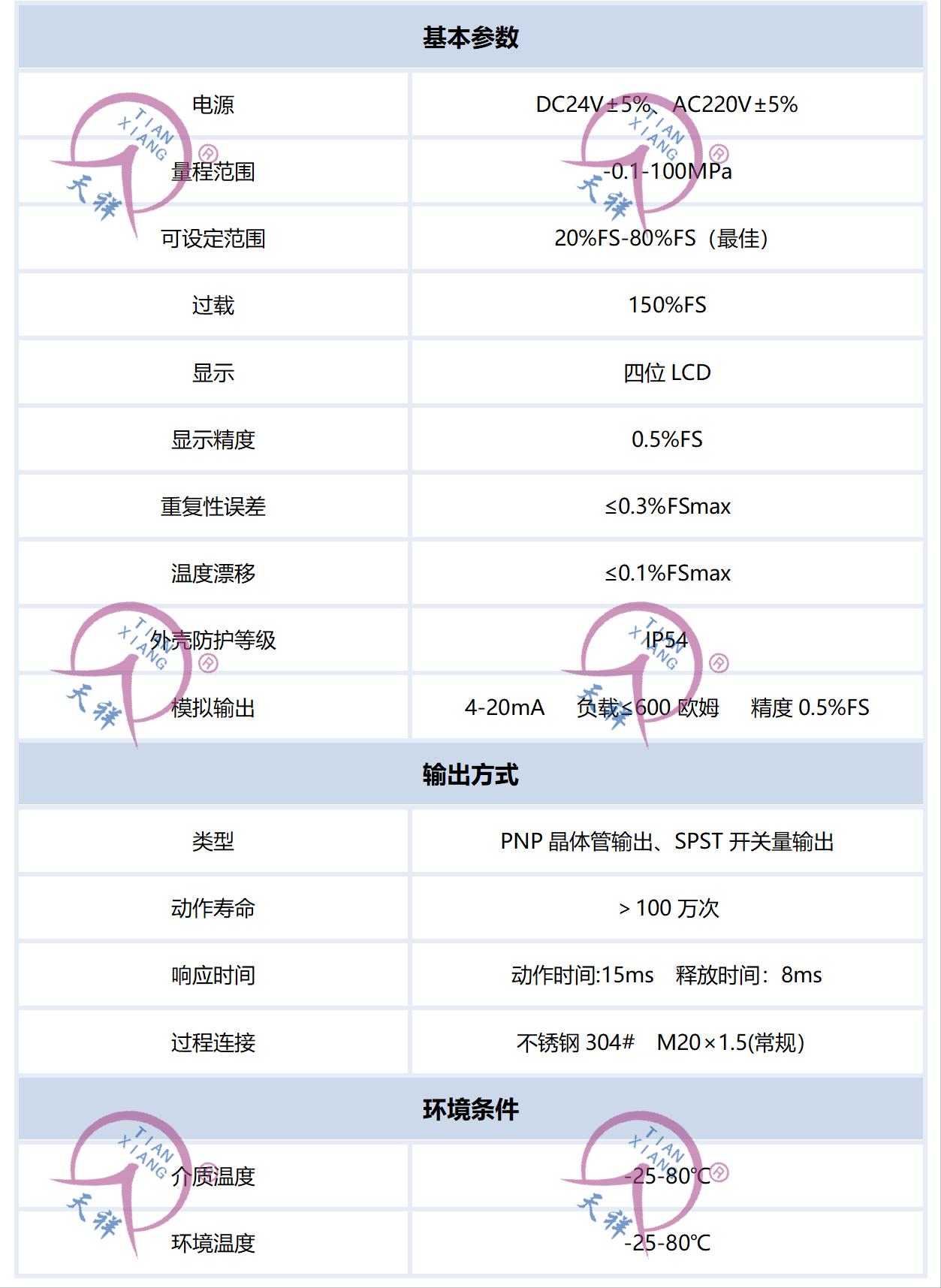

产品参数介绍

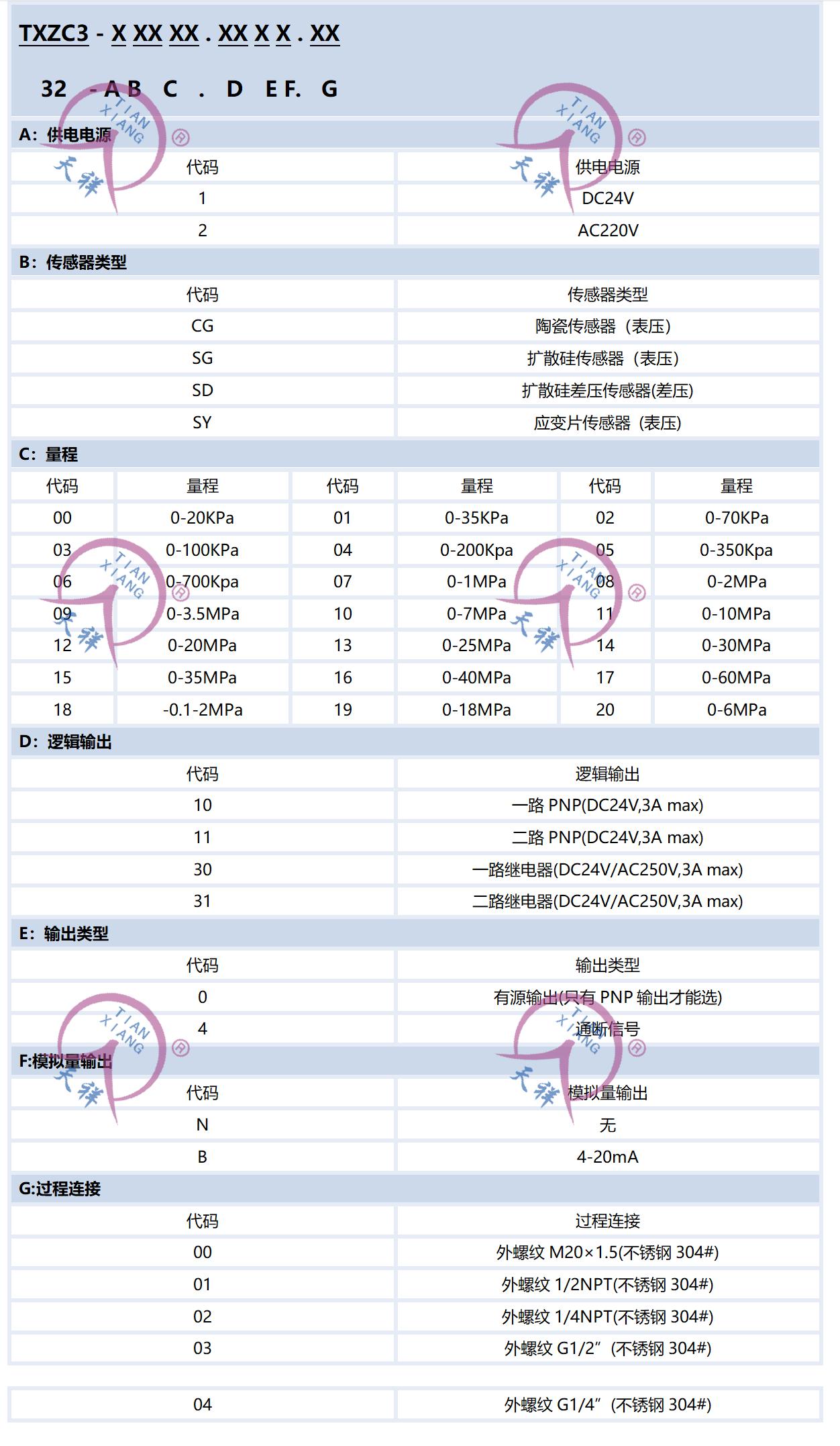

选型表明细

注：如带模拟量输出，最多可选一路逻辑输出

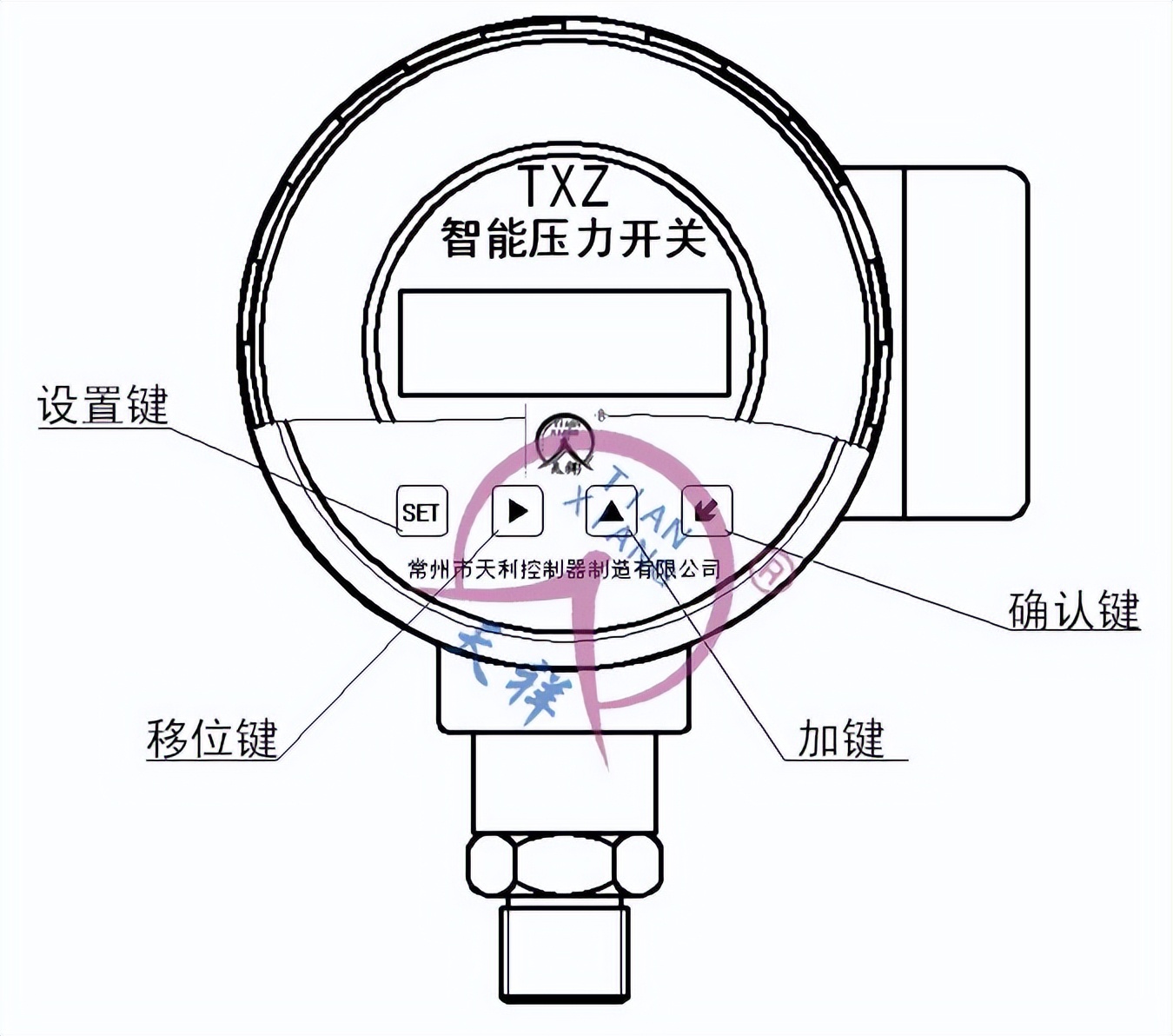

按键、连接器定义

六芯接线盒

接线方式

带电流输出型接线方式 ——型号:32-1□□□□.□□□B.□□

不带电流输出型接线方式——型号:32-1□□□□.□□□N.□□

注：供电电压由选型决定，请勿随意接线；输出路数由选型决定，无多余路数不需要接线

设定步骤

①按键说明

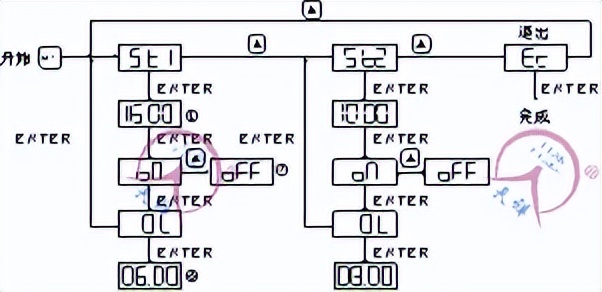

②设定流程图

注：根据型号以及输出路数，部分回路设置无效。

①设定值：开关动作的压力值。

②起始输出状态：oN为显示压力低于设定值开关动作；oFF为显示压力高于设定值开关动作。

③延时值：延时值=设定值-复位值，即切换差。

③电流值微调

同时按住“ENTER”键、“▲”键5秒，大致显示4mA对应的DA值，按“

”键调小，“▲”键调大，调整后按“ENTER”键进入20mA微调，按“

”键调小，“▲”键调大，完成后按“ENTER”键退出，即完成电流微调。（注：出厂时已调整好，正常状况下无需微调。）

外形尺寸图

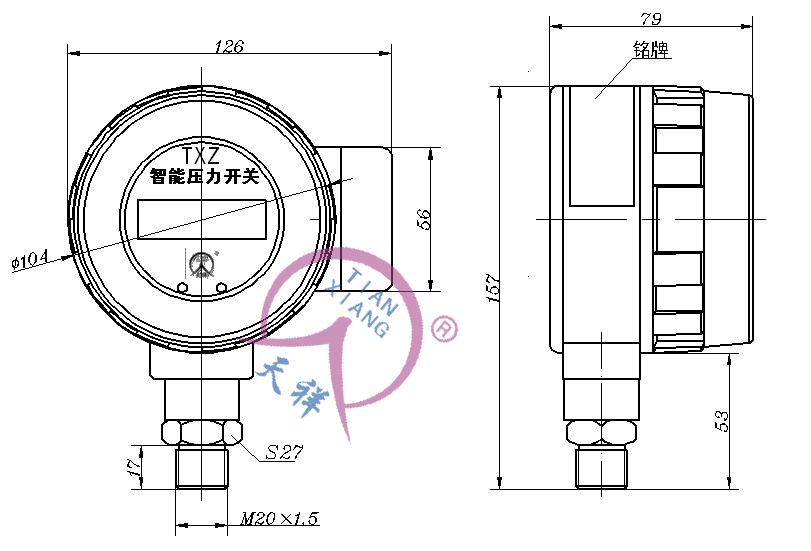

表压款

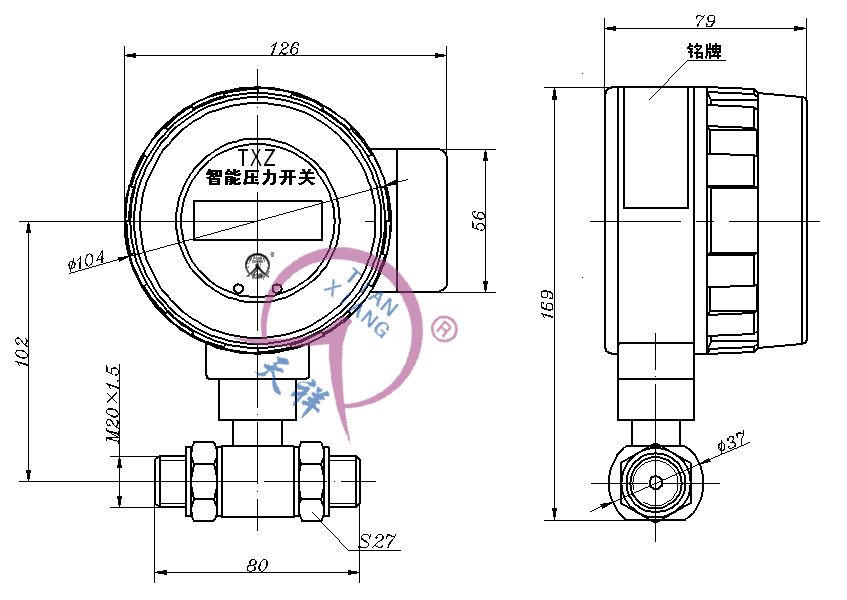

差压款

注意:①严禁带电接线。②严禁打开面板。③有良好的接地。④接线请按说明书接线。
