试验目的

交流耐压试验的电压、 波形、 频率和电压在被试品绝缘内的分布, 一般与实际运行相吻合, 因而能较有效地发现绝缘缺陷。 交流耐压试验应在被试品的非破坏性试验均合格之后才能进行。 如果这些非破坏性试验已经发现绝缘缺陷, 则应设法消除, 并重新试验合格后才能进行交流耐压试验。

交流耐压试验是鉴定设备绝缘强度最有效和最直接的项目。对断路器进行耐压试验的目的是为了检查断路器的安装质量, 考核断路器的绝缘强度。

试验设备

断路器交流耐压试验开口闭口,断路器交流耐压试验的目的

断路器交流耐压试验开口闭口,断路器交流耐压试验的目的

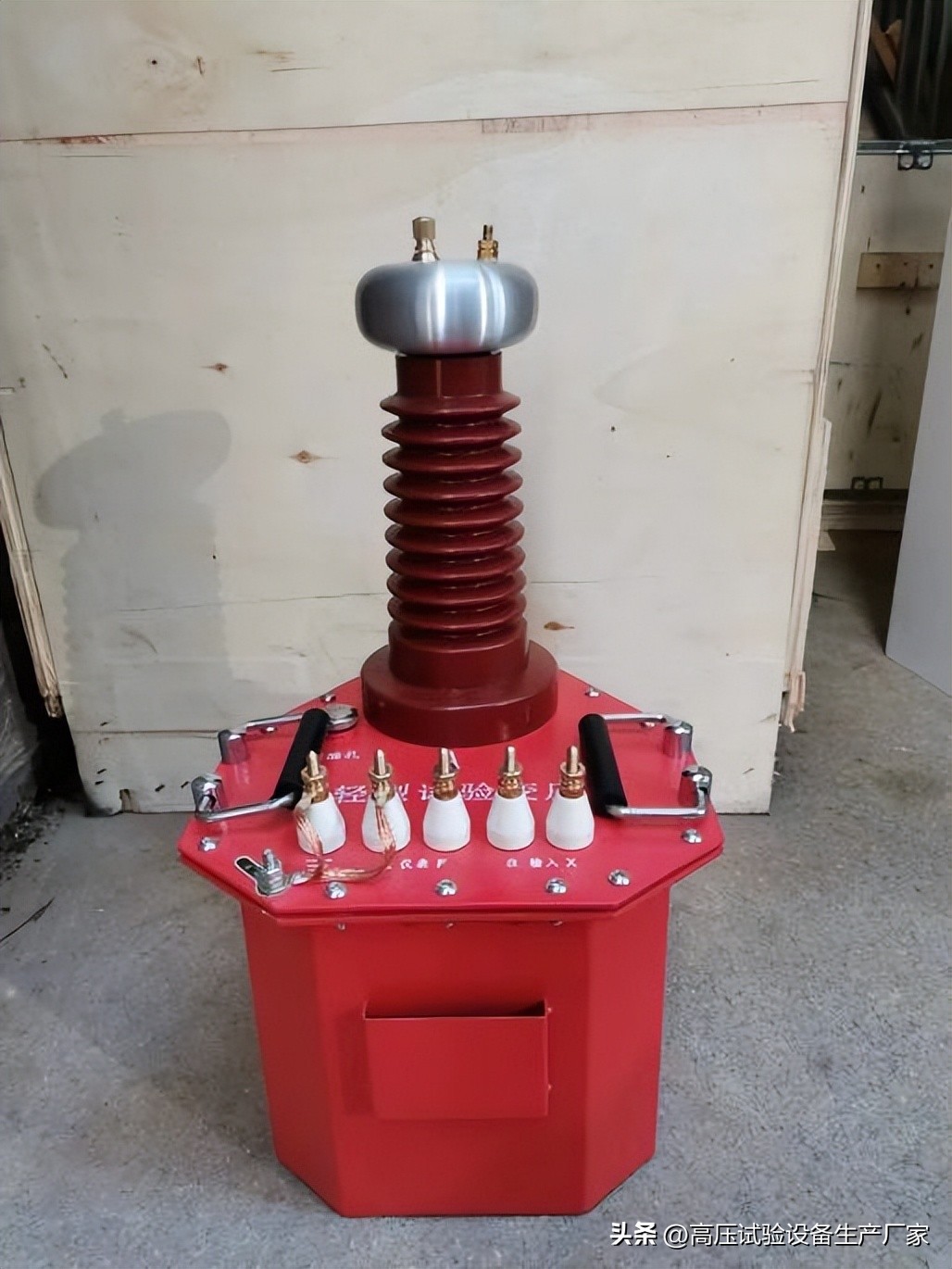

超轻型工频耐压装置

厂家: 湖北众拓高试

(1) 交流电源部分

交流耐压试验电源多为 220、 380V 和 6、 10kV 交流电源。 试验电源一般从系统中抽取。

(2) 调压部分

对调压器的基本要求是电压应能从零开始平滑地进行调节, 以满足试验所需的任意电压, 并且在调节过程中电压波形不发生畸变。

(3) 高压试验变压器

用于高压试验的特制变压器称为高压试验变压器。 它与电力变压器相比, 具有容量不很大、 额定电压较高、 允许持续工作时间短、 体积较小等特点。

(4) 电压测量部分

在试验中使用电容分压器测量高压。电容分压器由高压电容C 1 和低压电容C 2 组成。测量的原理是: 串联电容器上电压按电容值反比分配, 使被测电压通过串联的电容器进行分压, 测出低压电容 C 2 上的电压 U 2 , 再用分压比 K 算出被测电压 U 1 , 即

U1=KU2

K=(C1+C2)/C1

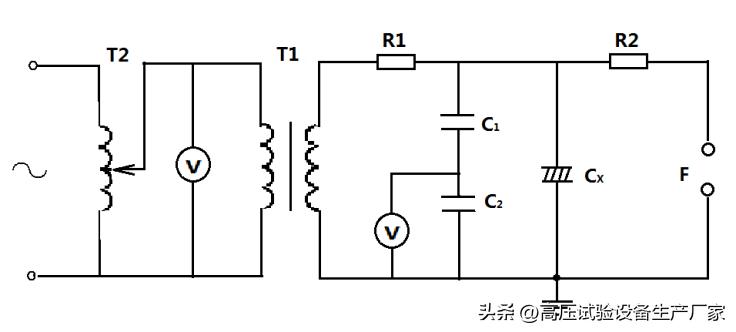

试验原理

断路器交流耐压试验开口闭口,断路器交流耐压试验的目的

T1——试验变压器; T2——调压器; R1、 R2——保护电阻器;

F——球隙; C X ——被试品; C 1 、 C 2 ——分压电容器

根据图可以把交流耐压试验接线分为五个部分: 交流电源部分、 调压部分、 控制保护部分、 电压测量部分和波形改善部分。

试验接线

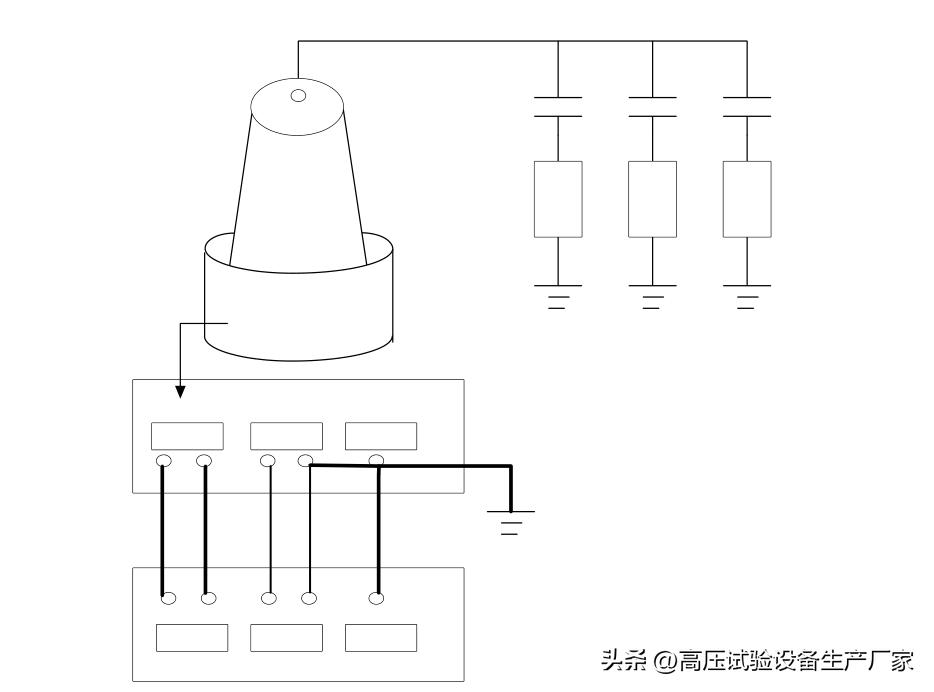

  1. 断口间耐压试验接线图如下(分闸)
  2. 断口间耐压试验接线图如下(合闸)

断路器交流耐压试验开口闭口,断路器交流耐压试验的目的

  1. 相间耐压试验接线图如下:

断路器交流耐压试验开口闭口,断路器交流耐压试验的目的

(1) 断路器相对地交流耐压试验

  1. 首先将断路器外壳接地。
  2. 将断路器上部 A、 B、 C 端口短接起来。 另一端接到试验变压器上。
  3. 检查开关是否在合闸状态, 若不是手动将其合上。
  4. 在确保调压器在零位的情况下才能升高电压。 试验时, 存在触电危险: 被试品加压时, 必须保证所有人员离开试验现场。 试验负责人检查接线无误后, 开始进行升压操作。
  5. 启动电源。
  6. 打开电源开关。
  7. 在操作之前, 首先要按警铃, 使警铃长响。
  8. 先按前级合闸, 后按后级合闸。
  9. 按下升压按钮进行升压。 注意: 升压必须从零开始, 切不可冲击合闸。 升压速度在75%前可以是任意的, 75%以后应均匀升压。
  10. 监护交/直流峰值电压表, 直到升到试验电压, 耐压 1min。 升压过程中应密切监视高压回路, 监视被试品有何异响, 如出现冒烟、 出气、 焦臭、 闪络、 燃烧或发出击穿响声,应立即停止升压, 降压停电后查明原因。
  11. 耐压计时 1min 后降压, 降压时迅速均匀降压到零。
  12. 降压完毕后, 关闭电源, 切断电源刀闸。
  13. 用放电棒放电后, 拆除被试品高压端接线。

(2) 断路器的断口间交流耐压试验

  1. 将断路器下部 A、 B、 C 端口端接起来接地。
  2. 断路器分闸后, 加压进行耐压试验, 后面方法同上。

(3) 断路器相间交流耐压试验

  1. 将断路器 A、 C 两相动静触头短接后接地, B 相动静触头短接后接于试验变压器的高压端
  2. 加压进行耐压试验, 后面方法同上。

注意事项

  1. 试验应在良好的天气, 试品及环境温度不低于 5℃。 户外试验应在良好的天气进行, 且空气相对湿度一般不高于 80%。
  2. 有时工频耐压试验进行了数 10 秒钟, 中途因故失去电源, 使试验中断, 在查明原因, 恢复电源后, 应重新进行全时间的持续耐压试验, 不可仅进行“补充” 时间的试验。
  3. 对于过滤和新加油的断路器必须等油中气泡全部逸出后才能进行耐压试验, 以免油中气泡引起放电。 一般需要静止 3~5 小时后才能进行油断路器的交流耐压试验。 对于SF 6 断路器必须在充气至额定气压 24 小时后才能进行交流耐压试验。
  4. 油断路器耐压试验时如出现击穿声或冒烟, 则为不合格, 务必重新处理查明原因。 原因未查明不得轻易重试以免造成损失。

试验标准

(1) Q/GDW168《输变电设备状态检修试验规程》

对核心部件或主体进行解体性检修之后, 或必要时, 进行本项试验。 包括相对地(合闸状态) 和断口间(罐式、 瓷柱式定开距断路器, 分闸状态) 两种方式。 试验在额定充气压力下进行, 试验电压为出厂试验值的 80%, 频率不超过 300Hz, 耐压时间为 60s, 试验方法参考 DL/T593。

(2)《电气装置安装工程电气设备交接试验标准 GB50150》

断路器的交流耐压试验应在分、 合闸状态下分别进行, 试验电压按照下表规定执行。

表2断路器的交流耐压试验标准

额定电压 (kV)

1min工频耐受电压(kV)有效值峰值

相对地

相间

开关断口

隔离断口

3.6

25/18

25/18

25/18

27/20

7.2

30/23

30/23

30/23

34/27

12

42/30

42/30

42/30

48/36

24

65/50

65/50

65/50

79/64

40.5

95/80

95/80

95/80

118/103

72.5

140

140

140

180

160

160

160

200

126

185

185

185

185

注:

(1) 本表数据引自《高压开关设备和控制设备标准的共用技术要求》 DL/T593。

(2) 设备无特殊规定时, 采用最高一级试验电压。

测试结果分析

  1. 在升压和耐压过程中, 如发现电压表指针摆动很大, 电流表指示急剧增加, 调压器往上升方向调节, 电流上升, 电压基本不变甚至有下降趋势, 被试品冒烟、 出气、 焦臭、闪络、 燃烧或发出击穿响声(或断续放电声), 应立即停止升压。 降压停电后查明原因。 这些现象如查明是绝缘部分出现的, 则认为被试品交流耐压试验不合格。 如确定被试品的表面闪络是由于空气湿度或绝缘表面脏污等所致, 应将被试品绝缘表面清洁干燥处理后, 在进行试验。
  2. 试验结果应根据试验中有无发生破坏性放电、 有无出现绝缘普遍或局部发热及耐压试验前后绝缘电阻是否有明显变化, 进行全面分析。
