前言

生活中有各种频率的信号，如果像漏筛一样过滤不必要的，保留需要的，在电子学中称为滤波

为什么要滤波？

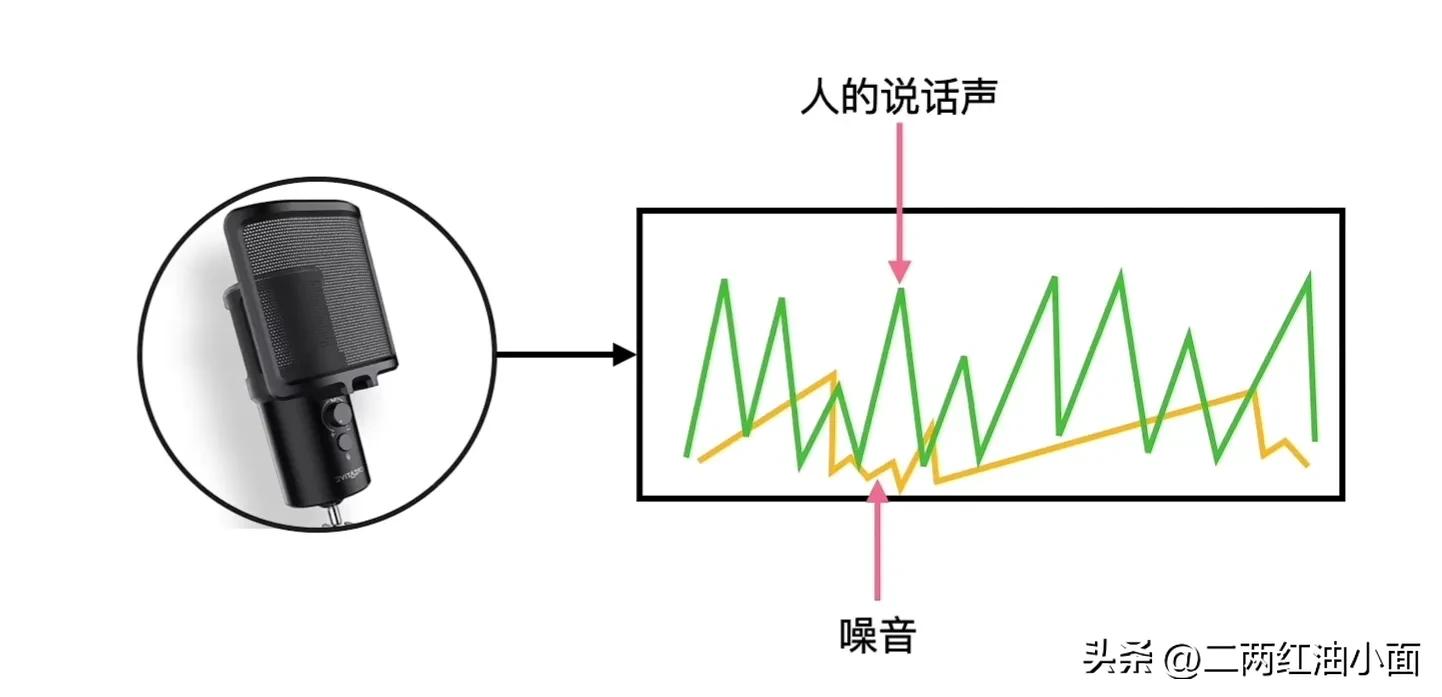

比如如果要录制声音的时候，声音往往是伴随着噪音的，如何能去除噪音呢？

这时候就需要有滤波器来滤除不必要的噪音

如何滤波？

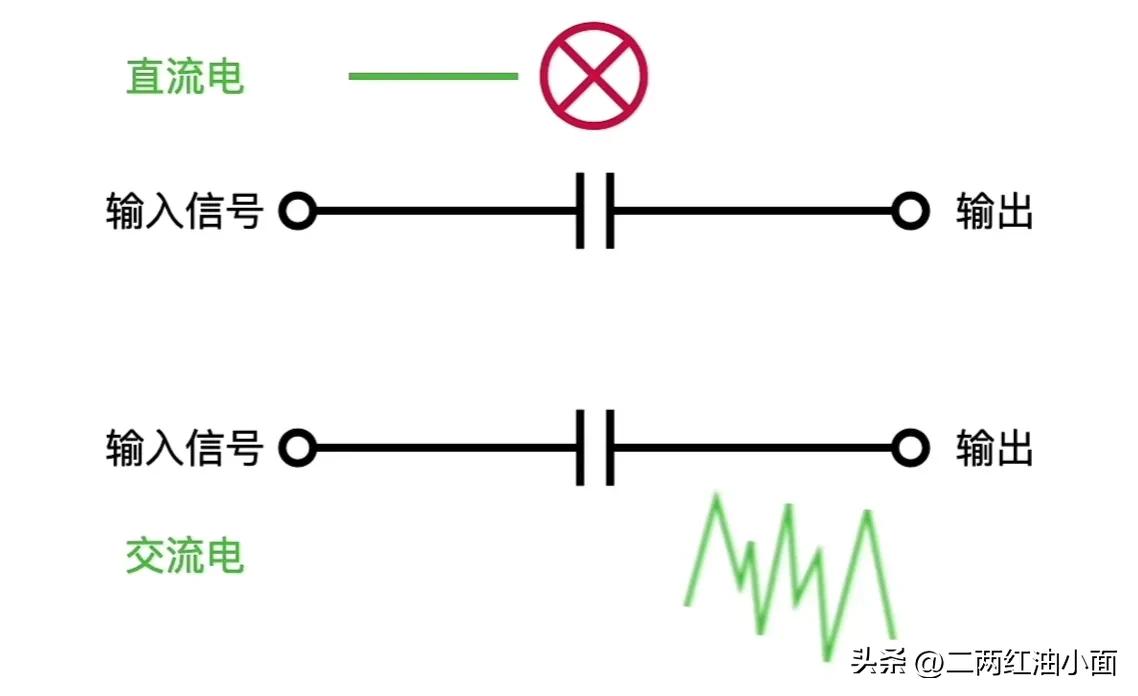

根据电容有 隔直通交 的特性，便可搭建一个滤波电路

高通滤波器 （只有频率高的信号才能通过）

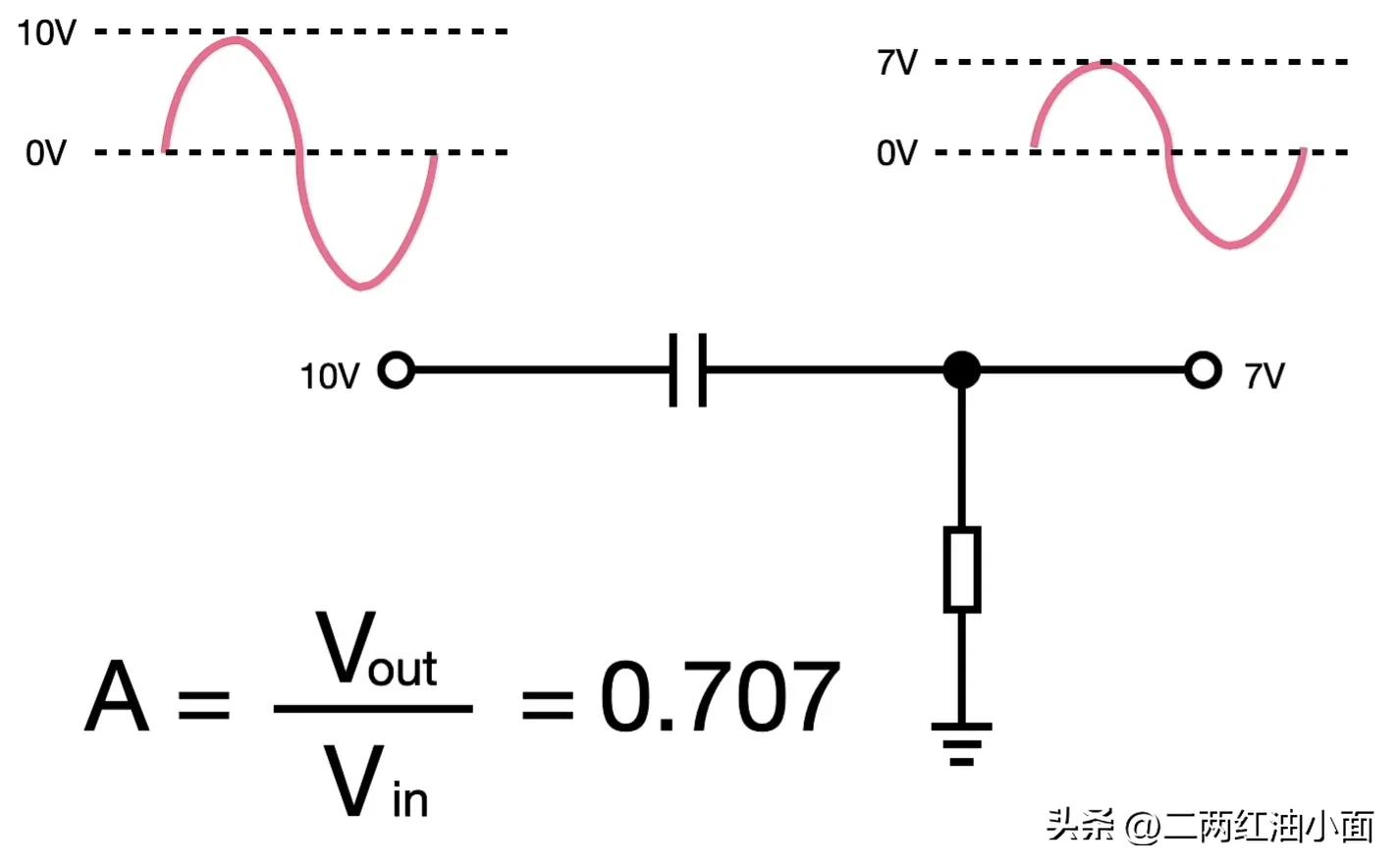

这里提到了 增益 （输出和输入之比）

假如增益为70%，输入为 10V的交流电，输出就是 7V的交流电

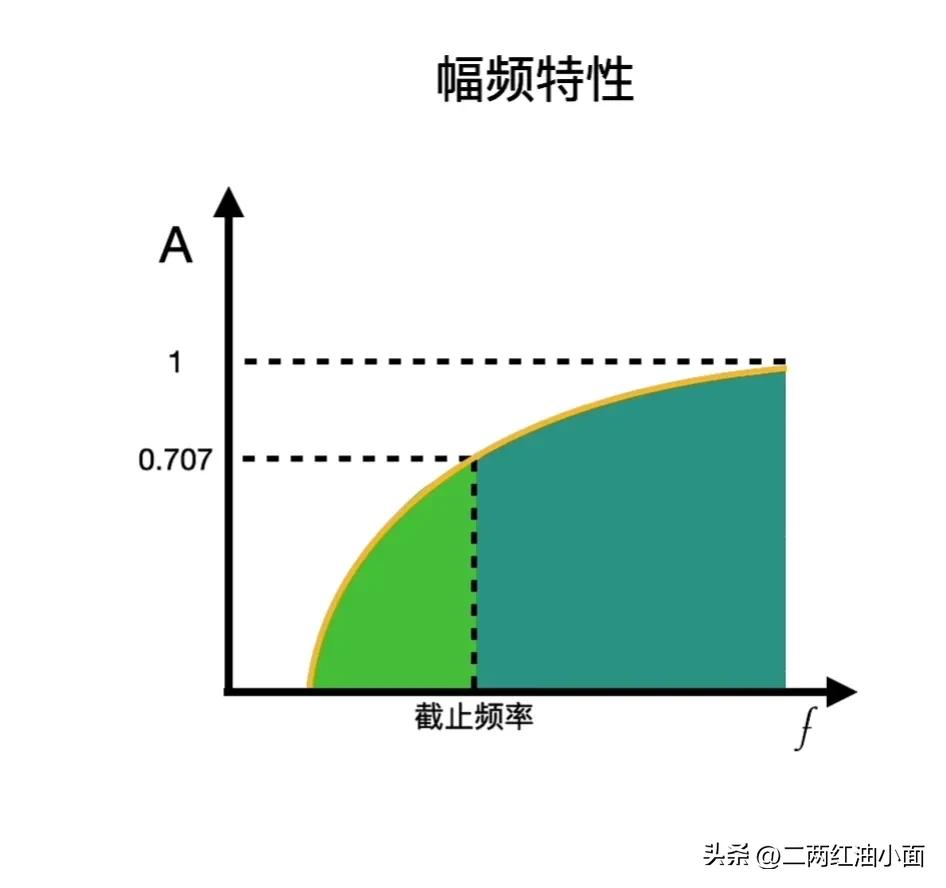

如图所示，为增益的幅频特性

可以看出，频率越低，增益就越小，反之亦然

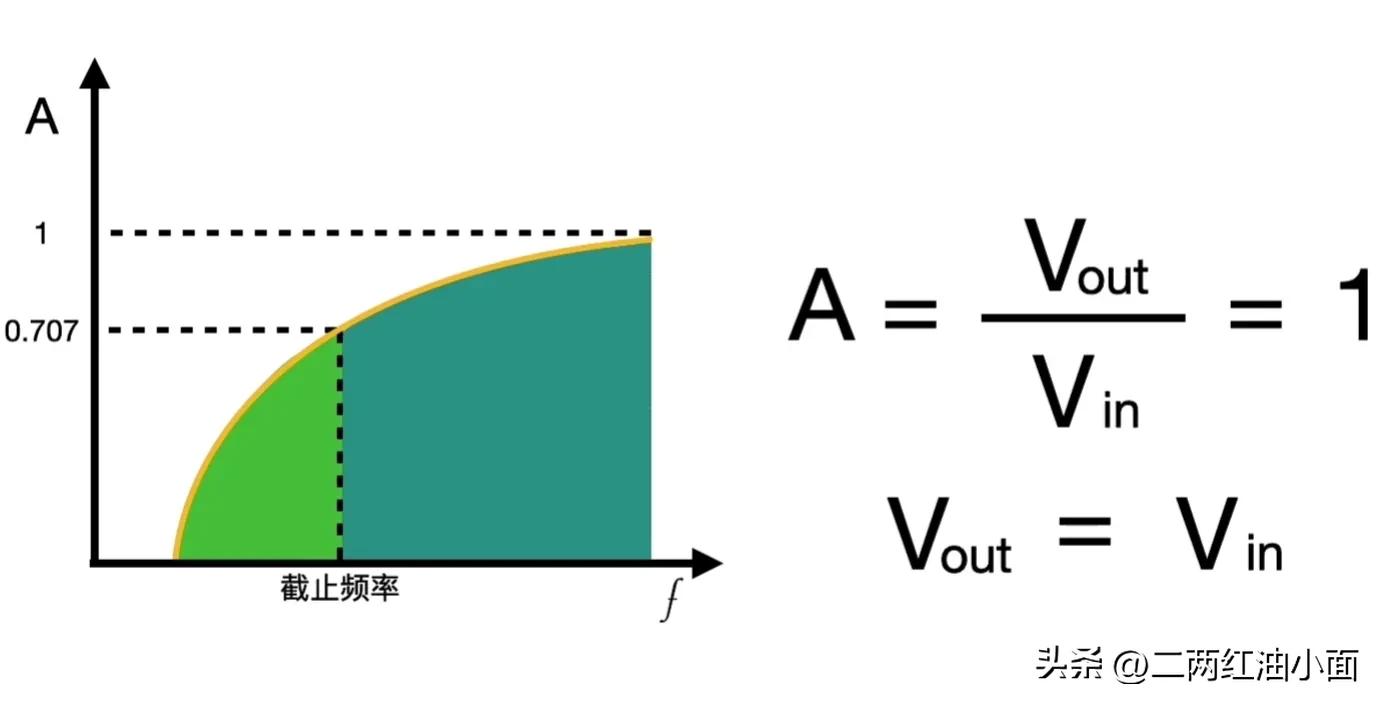

当增益为1时，输入等于输出

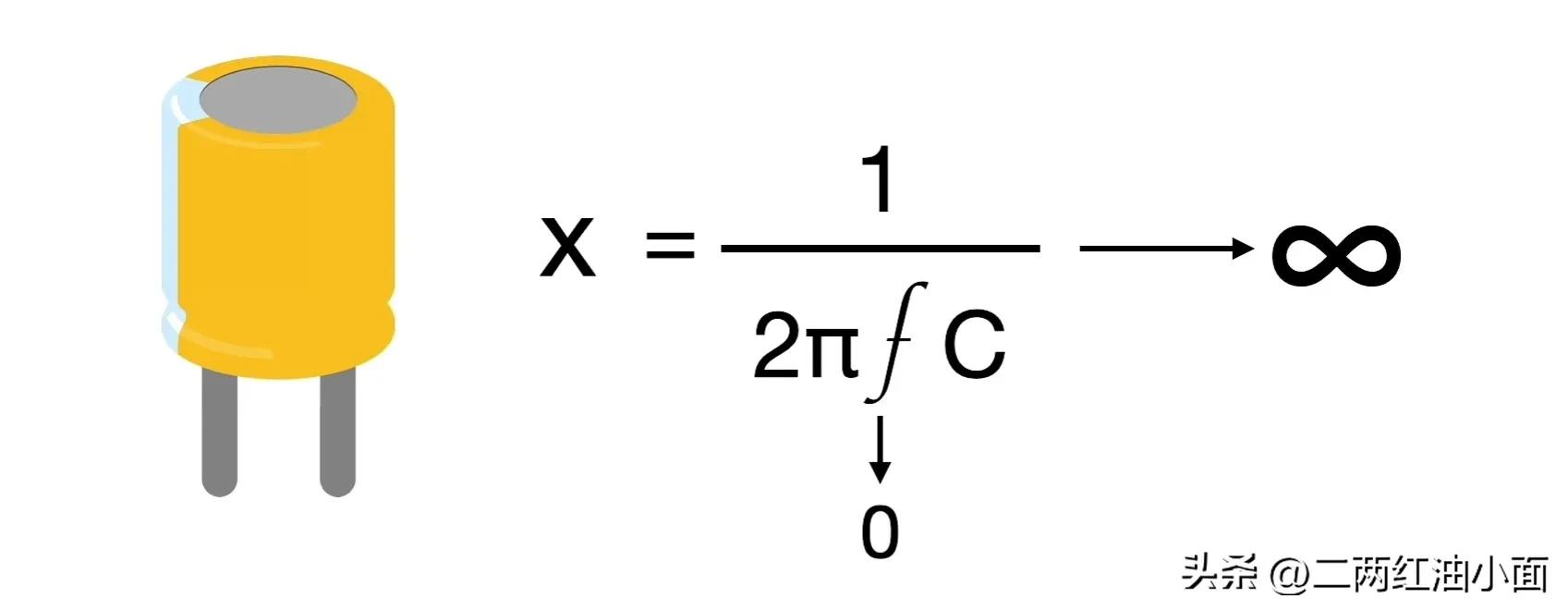

容抗的计算公式如下

显然当频率为0时，容抗无穷大，反之亦然

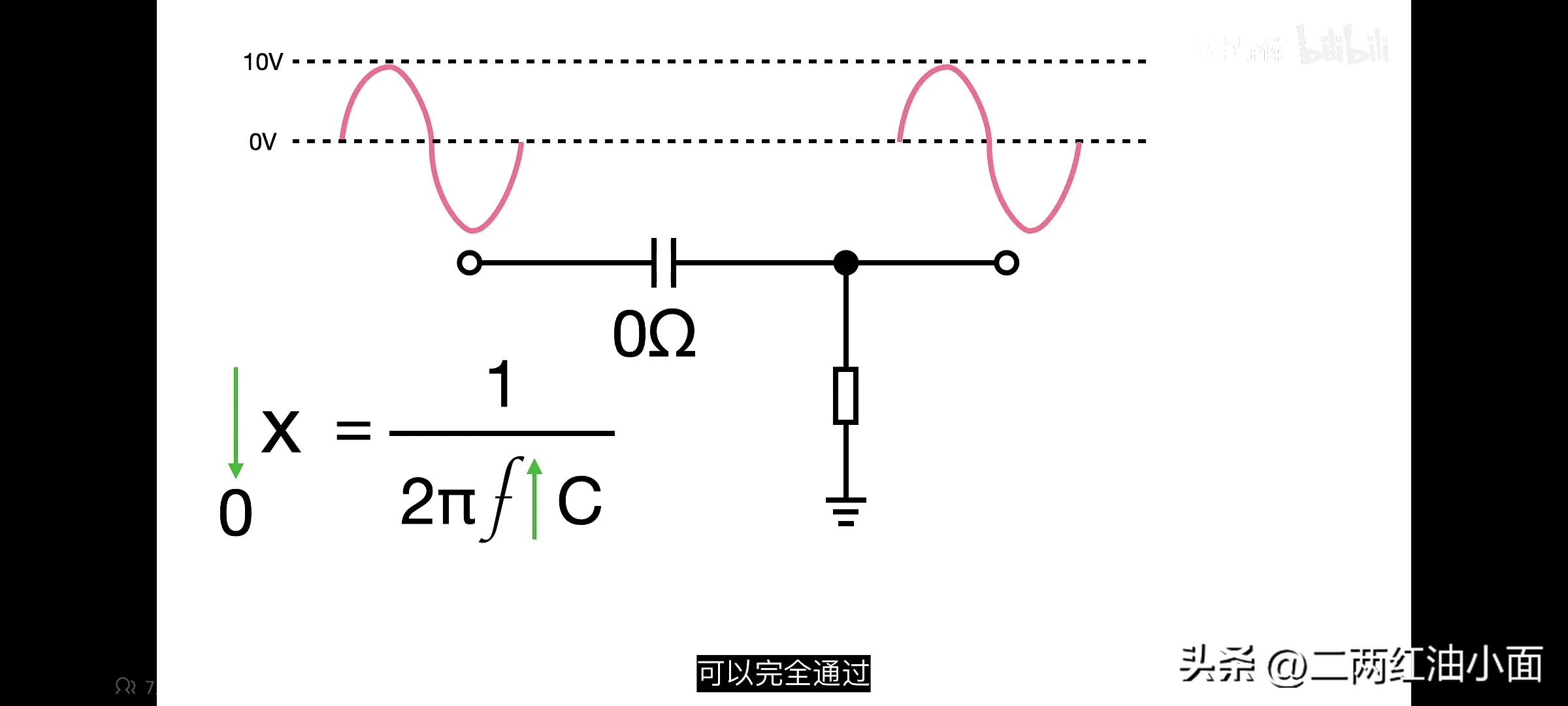

只要频率高，容抗就低，容抗低，信号就可以通过（这就是 高通滤波器 ）

也可以用用 阻抗 的方式来理解

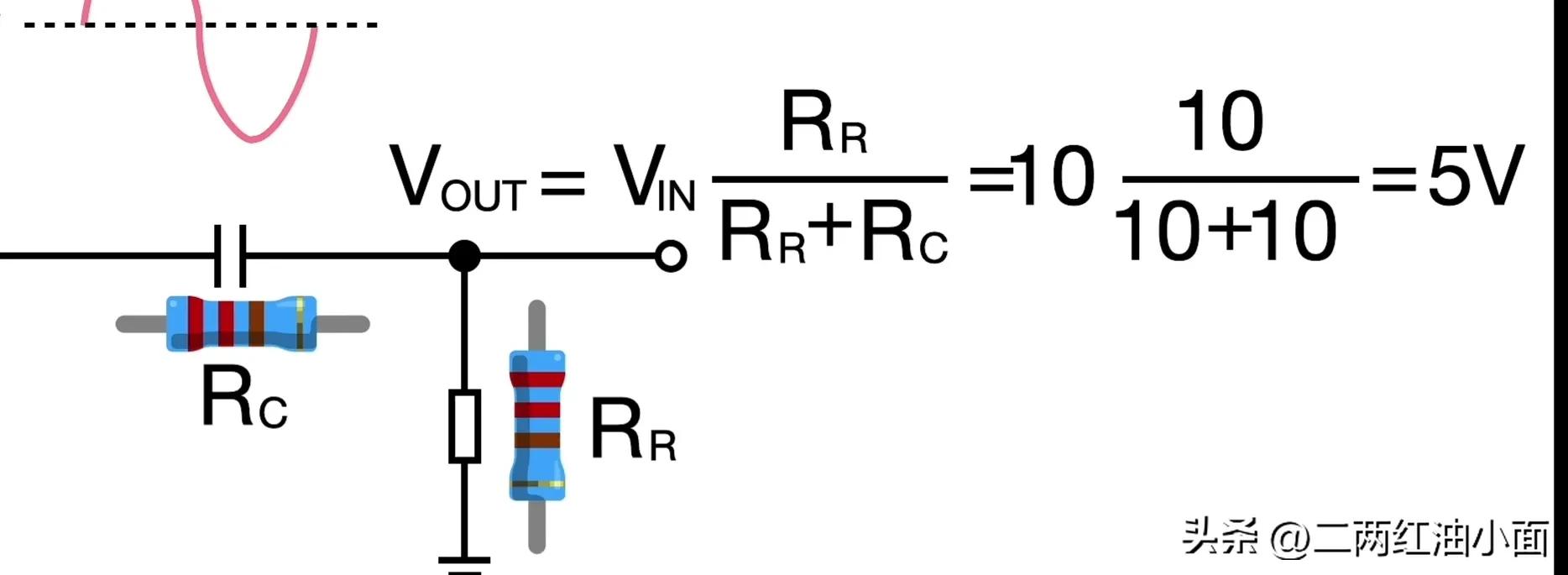

假如把这个电容看成10欧的电阻，下面的电阻也是10欧，那根据分压原理可以列出图中的公式，可以求出当前分压为5V，只要电阻变小（ 也就是阻抗变小 ），分压就大

总结

根据容抗的公式可以推出

容抗的大小取决于 频率 和电容量

根据串联分压公式可以推出

此时的分压大小取决于 容抗的大小

所以此电路能否导通，主要取决于 频率 的大小

拓展

信号的导通取决频率的小大，又可以细分为高通滤波和低通滤波和带通滤波
