一、教材知识点：摘自《1H413020电气工程安装技术》
2. 配电装置安装前的检查（P78）
（1）包装及密封应良好，设备和部件的 型号 、 规格 、 柜体几何尺寸 应符合设计要求。备件的 供应范围 和 数量 应符合 合同要求 。柜体应有便于 起吊的吊环 。
（2）柜内 电器及元部件 、 绝缘瓷瓶 齐全，无损伤和裂纹等缺陷。 接地线 应符合有关技术要求。
（3）柜内设备的布置应安全合理，保证开关柜检修方便。 柜内设备与盘面要保持安全距离 。
（4）配电装置具有 机械、电气防误操作 的 联锁装置 。 机械联锁 装置 不允许采用钢丝 。
（5）配电装置内母线应按 国标要求标明相序色 ，并且 相序排列一致 。
（6）技术文件应齐全，所有的电器设备和元件均应有 合格证 ， 关键部件应有产品制造许可证的复印件 ， 其证号应清晰 。
二、补充知识点
1、什么是配电装置
配电装置的功能是正常运行时用来 接受 和 分配电能 ，发生 故障时 通过自动或手动操作，迅速 切除故障部分 ，恢复正常运行。可以说，配电装置是具体实现电气主接线功能的重要装置。
2、配电装置的组成有哪些？
配电装置分为高压配电装置和低压配电装置
（1）高压配电的主要设备有：

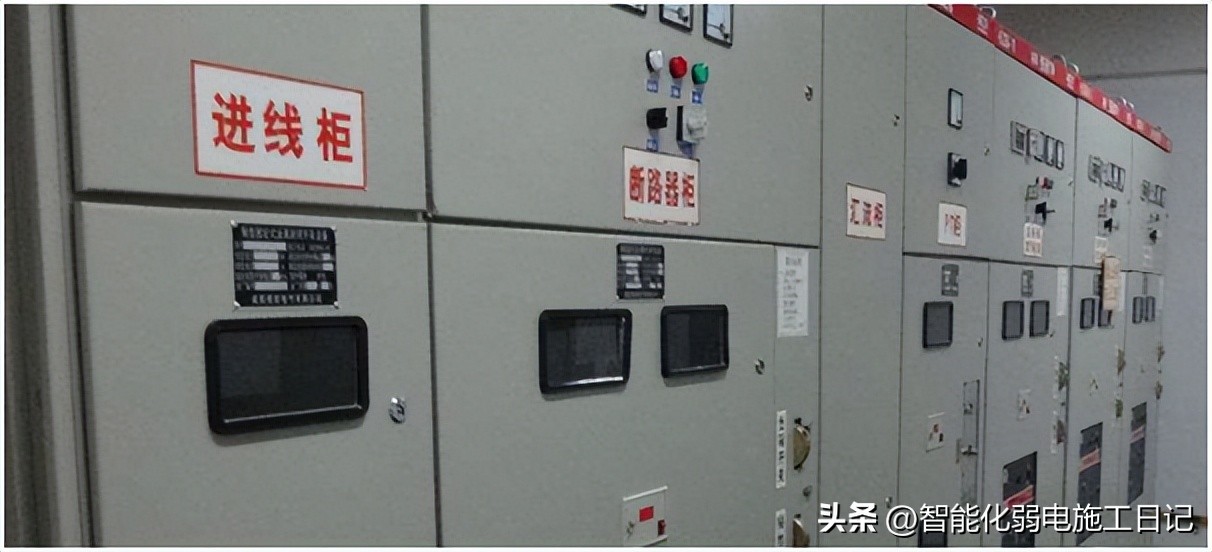

从左到右， 进线柜 —— 计量柜 —— PT柜 —— 变压器柜 （出线柜）——母联—— 变压器柜 （出线）—— PT柜 —— 计量柜 —— 进线柜 ，1路和2路高压柜是以母联柜为中心对称分部。
1）进线隔离柜：即内置高压隔离开关，保证高压电器及装置在检修工作时的安全。
2）高压进线柜：即内置高压断路器，主要是分断、闭合电路，有继电保护功能。
3）压变柜（PT柜）：即内置电压互感器，是将10kV电压变换成100V，提供仪表和二次控制回路的操作电源。
4）计量柜：即内置电压互感器、电流互感器，电能计量表等，计量电能消耗量。
5）馈电柜：即出线柜，配电至变压器。
6）联络柜：即操纵两路高压母线的联通或断开。
7）直流屏：即把交流电源转化为直流电源为高压设备和二次回路提供操作、测量、保护用的直流电源。
（2）低压配电设备的组成

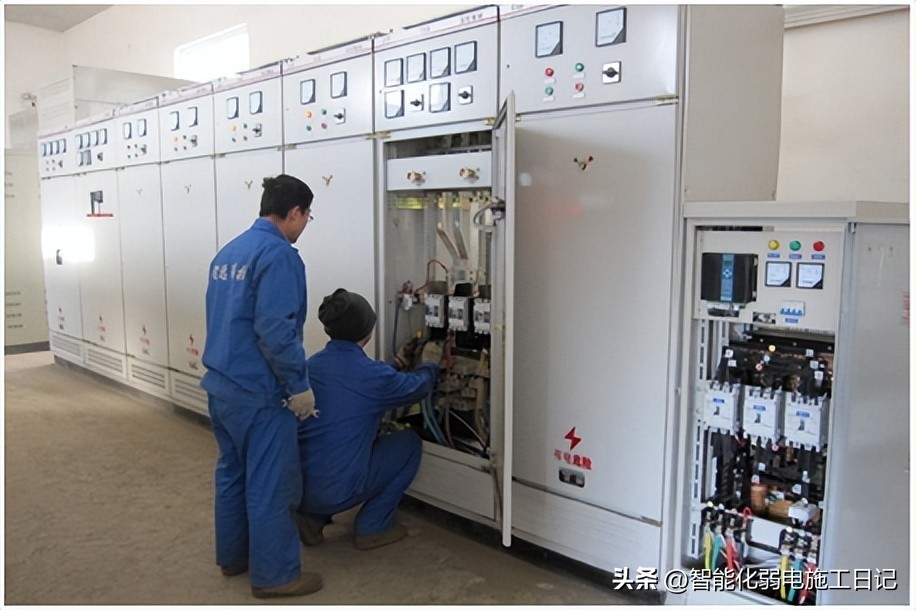

1）变电所和配电室内：低压进线柜、馈线柜、联络柜、电容补偿柜、低压配电柜、控制柜等；

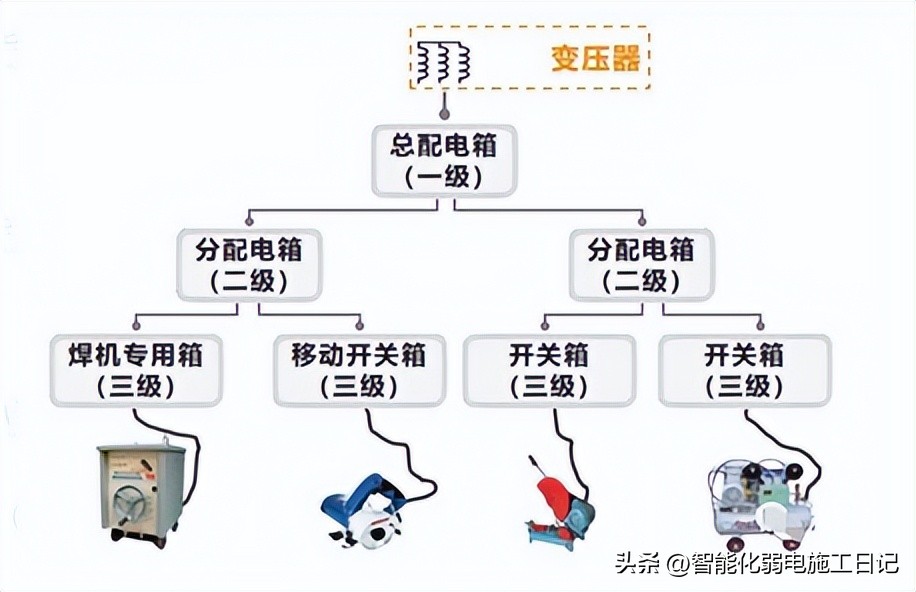

2）施工现场三级配电箱：总配电箱（柜）、分配电箱、开关箱。

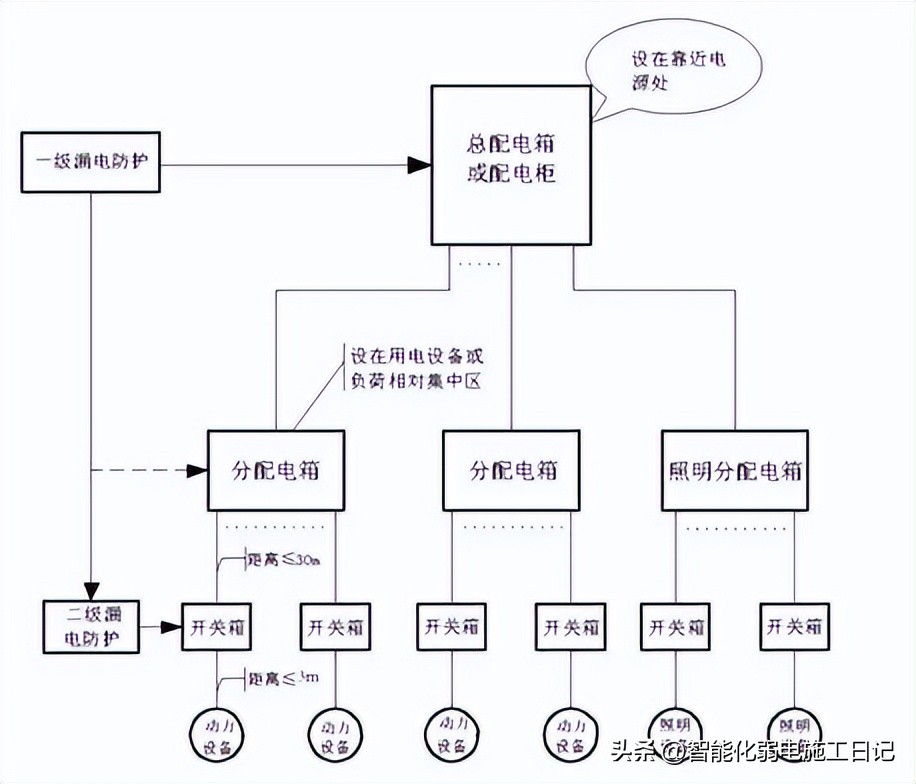

施工临时用电“三级配电、二级保护。”“一机一闸一保护”

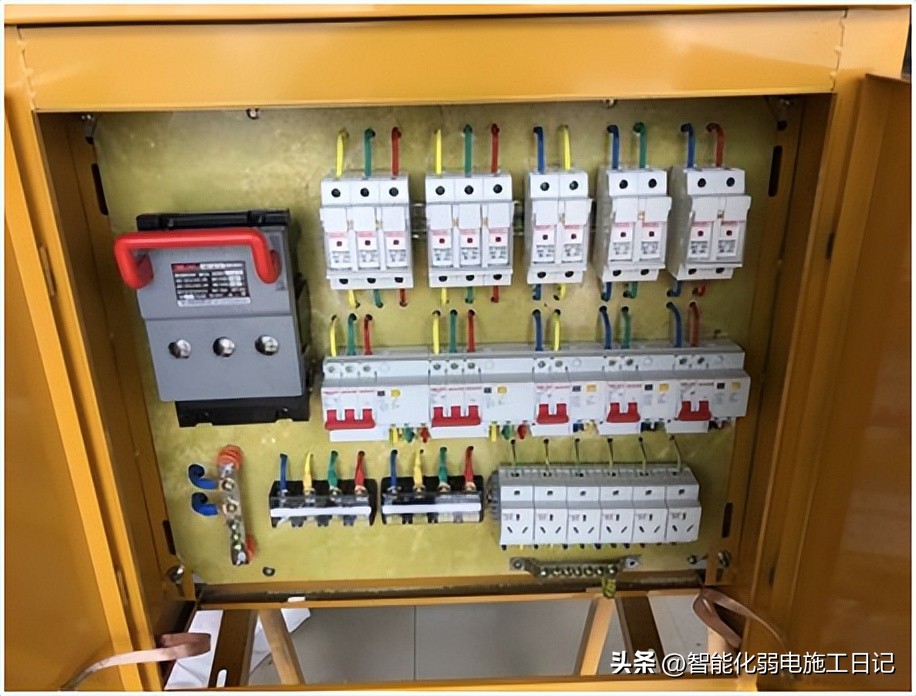

一级配电箱：
就是指的总配电箱。一般位于低压配电室内。
箱内主要元件有： 有功电度表 、应急断电手柄、总隔离熔断开关、分路隔离熔断开关、分路 漏电开关 、 工作零线排（N线） 、 保护接零排（PE线） 、电箱门接地线、 电压表 、 电流表 等。

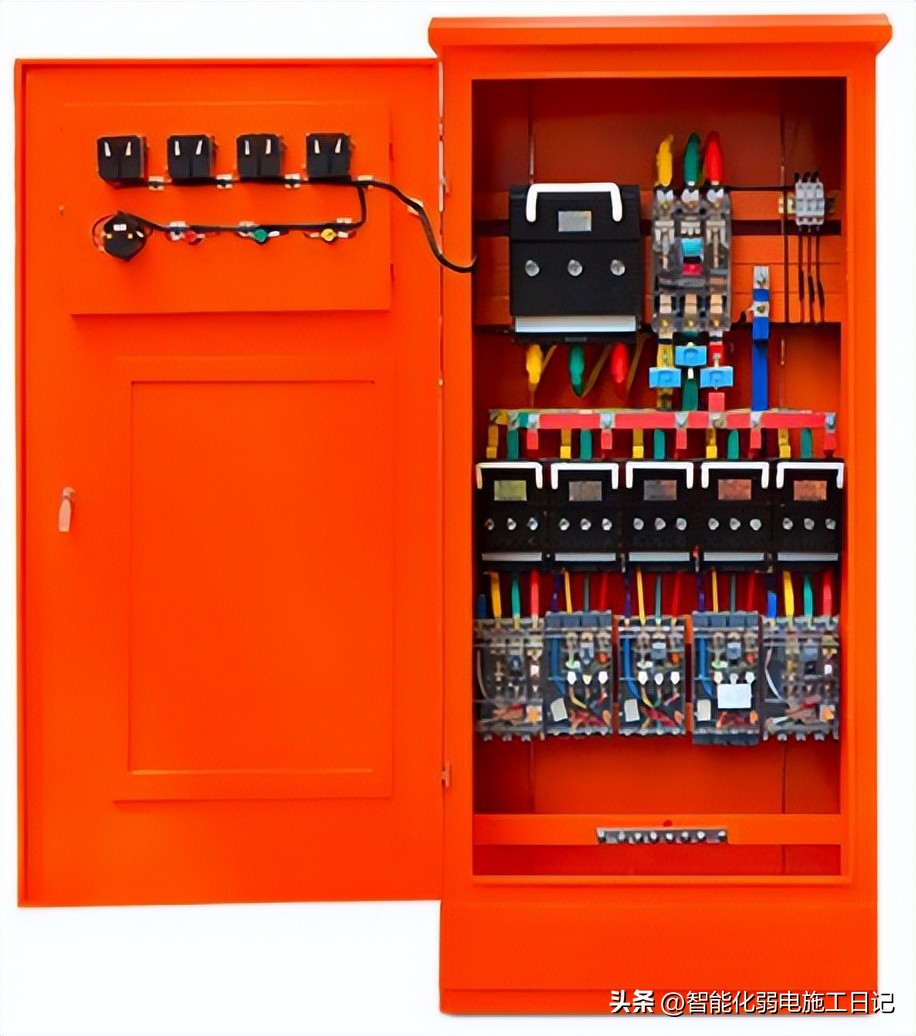

二级电箱
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
箱内主要元件有：总隔离熔断开关、分路隔离熔断开关、分路漏电开关、接线端子、 工作零线排（N线） 、 保护接零排（PE线） 、 电箱门接地线 等。

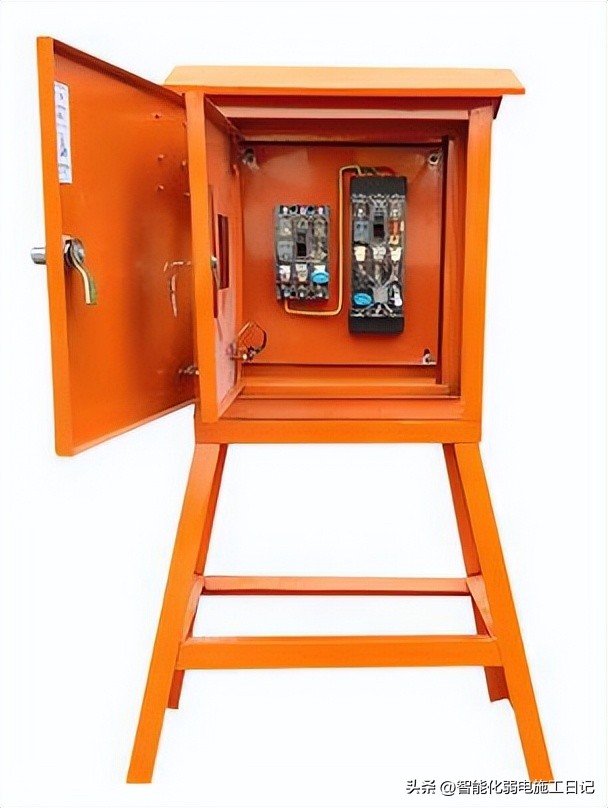

三级配电箱（开关箱）
三级配电箱就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
箱内主要元件有：隔离熔断开关、漏电开关接线端子、 工作零线排（N线） 、 保护接零排（PE线） 、 电箱门接地线。
