这是我用瓶子的耗材打印的小飞机，虽然精细度还可以，但对于我来说已经足够了。它的位置比较柔软。

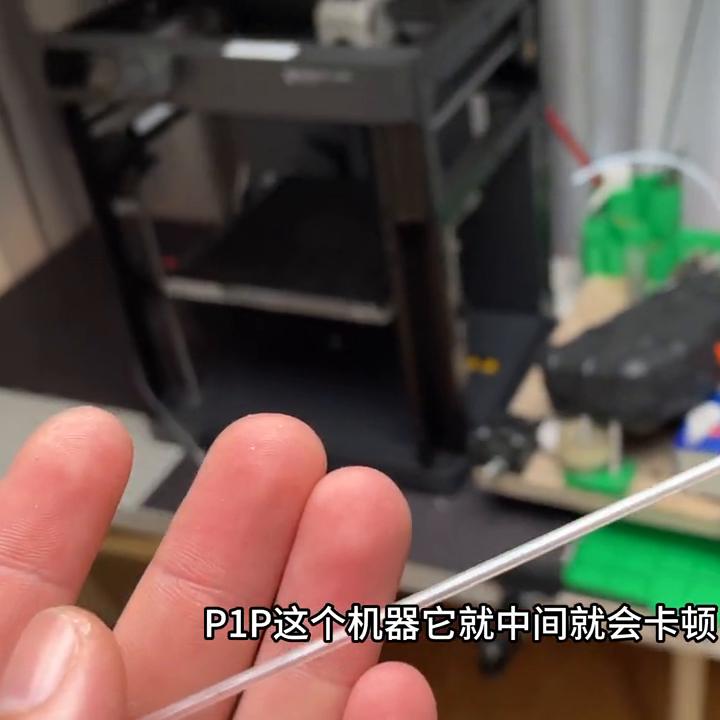

这是P1P的3D打印机，虽然放在这个位置不是很理想，因为它左右是不透风的，但打印时确实会有一些异味。瓶子的耗材之间的接口无法使用。我试了几次P1P机器，结果会卡顿甚至无法进入材料。处理起来很麻烦。
P1P这里有一个螺丝，我已经拧秃了，没有耗材时会自动停止。
瓶子的耗材可以使用大瓶或小瓶，但我认为小瓶的长度较短，再加上材料的损耗，换料比较麻烦。因此，我通常使用这种大瓶，而大瓶也有不同的厚度，不同的厂家和瓶子厚度不同，会影响你的参数。例如，你切割的宽度、拉出的材料，都会有凹槽或多余的部分。
但是，使用这样的瓶子，胶的节点较少，后期制作会更简单。
这是气嘴子，一定要记得这里有软胶垫来进行气体密封，同时也需要一个胶垫来进行气体密封。需要不停地翻滚，观察塑料件的变形程度，只要将中间的纹理烤平即可，不必特别平整。用打磨机将胶条磨掉，这样就完成了。
虽然还有一些胶，但我要特别强调抖音上三两三学习的位置，因为扭矩特别大，拉伸机需要力量特别大，压接头可能会坏掉7到8个。
最终，我选择了一个方案，在网上买了一个接头，用电烙铁将其融化，然后将其焊在一起。估计你在拉丝时会调整温度，如果温度不匹配，可能会导致断裂、拉力不足或脱扣。

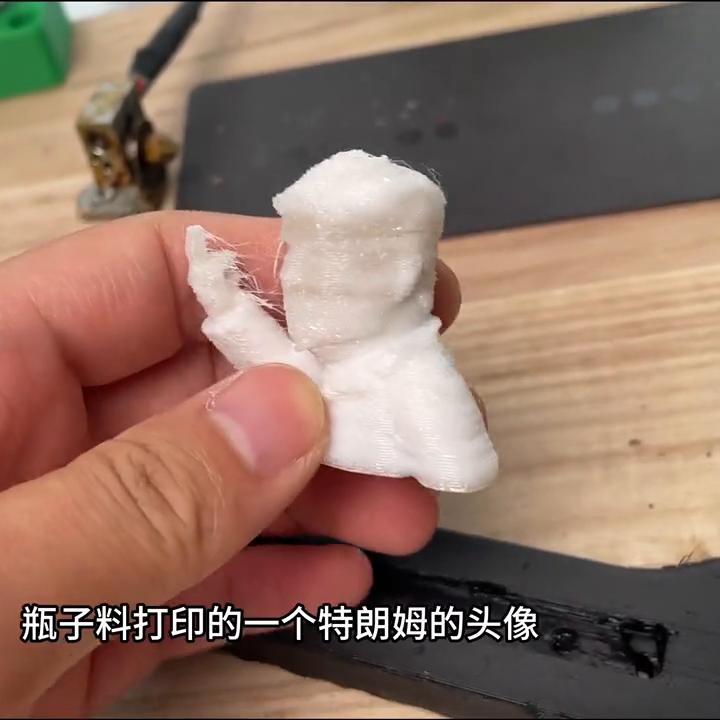

这是我用瓶子料打印的特朗普的头像，虽然精细度还可以，但还是有些问题。只需将其斜插并压入瓶子中即可。它是由两个轴承之间的间隙进行类似于摩擦的原理切割而成的。
后面的小削非常重要，它可以控制整个料的宽度和厚度之间的关系。调整最终能否达到1.7，需要很大的力量，所以我用钳子慢慢拉出来。这两节已经断了，左拉后会自动断开，几乎无法使用。

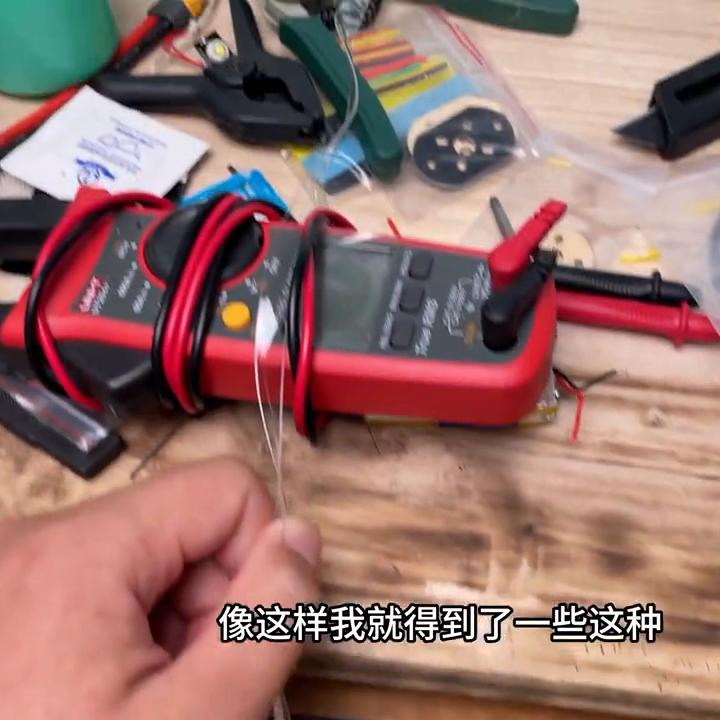

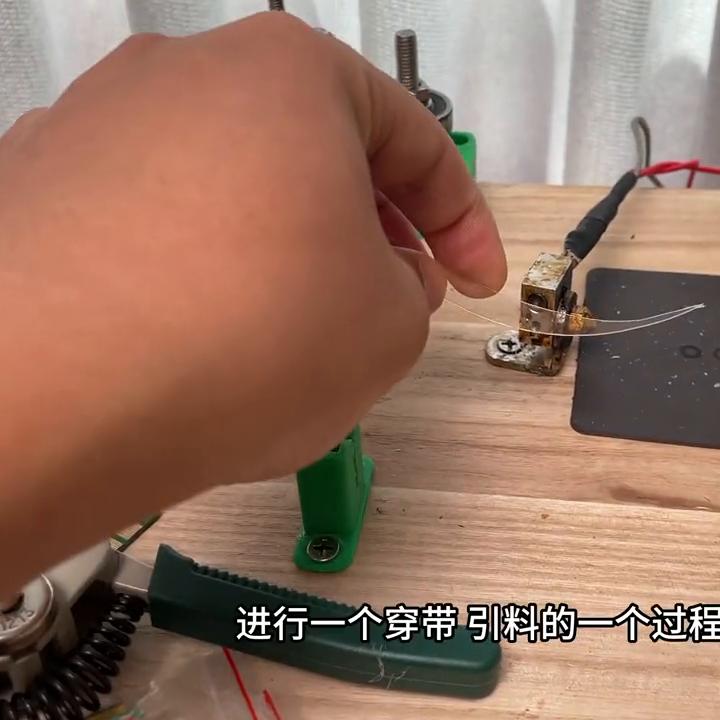

这样我就得到了一些同样宽度的条，拉到这个位置时已经拉不动了，因为力量过大或结构件不结实。这个小东西我已经坏了近七八个，所以斜度要方便。它插在这里进行穿带引料的过程，我习惯先将温度调高一些，然后再逐渐降低温度。我总觉得这个位置的测温度不够准确，它只是提供一个参考温度。因此，我会先将温度调高一些，然后再慢慢降低。为什么下面放了一个小板呢？因为我认为木头和拉丝机的材料颜色相似，因此使用深颜色可以更方便地观察成型情况。
刚开始穿眼时，需要较低的温度，否则会容易断裂。因此，我将温度调整为大约150度。
如果准确，那么这里需要一个钳子。当穿引时，第一时间将其拉过来，可能需要用力才能拉出来。这意味着电机需要承受多大的扭矩才能将其拉出来。如果温度和宽度设置正确，那么拉出来并不需要太大的力量。

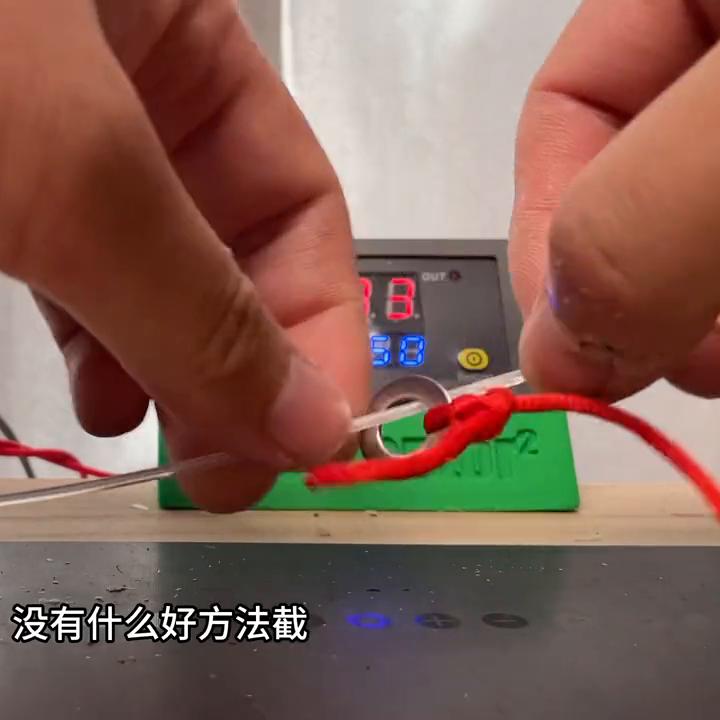

但是，如果设置不正确或宽度不合适，或者材料厚度不合适，就需要更大的力量。因此，我们需要留出一些方便的扭矩来解决这个问题。拉出来大约这么长的距离就足够了。现在，我将其截上。没有什么好方法，只需要折两下，就像系上一个扣一样。将其截上后，我需要将轮安装上，然后启动电机并让其旋转。当出现反弹时，我会松开它，并将其旋转一下，然后逐渐增加速度。我需要检查后面是否有堆料，如果有堆料，说明材料厚度和宽度不匹配。经验告诉我，如果多了一些材料，它不会有太大影响，可以在后期进行补救。如果少了，就会导致机器卡料或缺料，需要适当增加速度。
我的厚度设置不太好，可能是因为材料壁太厚了。因此，我需要将其抠出来，否则会影响整个耗材的形成，甚至可能导致扭矩过大而拉断。这段材料已经保护不均，无法再使用。
通常，一卷料的长度无法确定，因此我需要查看这块材料的长度。这块材料的宽度太窄了，容易断裂或导致材料太薄，无法使用。在切条时，一定要注意宽度问题，并检查整条材料的宽度，特别是在特别窄的位置。
