在7、8年前3D电影风靡一时，号称智能电视机上也大都带有3D*放播**功能，当时3D电视有主动快门式和偏光式（裸眼3D好像还没出来），就效果来说，快门式3D效果更好

我喜欢在家看电影，就买了台创维带主动快门式3D的电视机。

主动快门式3D简介及原理演示：

主动快门式3D技术，又叫时分法遮光技术或液晶分时技术，它主要是靠液晶眼镜来实现的，它的眼镜片实质上是可以分别控制开/关的两片液晶屏，眼镜中的液晶层有黑和透明两种状态，通常透明，通电之后就会变黑色。通过一种讯号发射装置，让3D眼睛和屏幕之间实现精确同步。

显示屏幕上会交替进行左右眼画面的*放播**，在*放播**左画面时，左眼镜打开，右眼镜关闭，观众左眼看到需要让左眼看见的画面，右眼什么都看不到。在*放播**右眼画面是，右眼看右画面，左眼看不到画面，就这样让左右眼分别看到左右各自的画面，从而实现3D立体效果。这个过程交替至少达到120次/每秒，人眼才能欣赏到连贯而不闪烁的3D画面，所以主动式3D显示技术要求屏幕的刷新率至少达到120Hz。

主动快门式3D技术有残影少、3D效果突出的优点，而且该技术实现起来比较容易，屏幕成本较低，不论是电视、电脑屏幕还是投影机，只要更新频率能达到要求，就能导入这个技术。

但该技术的缺点也有不少，首先就是亮度大打折扣，带上这种3D眼镜后，实际亮度差不多

能降低一半左右。再者主动式快门眼镜受到液晶层的限制，镜片面积也不能做得太大，对戴眼镜的朋友会很容易看到四周粗粗的黑框。

现在来看我的*放播**系统

带3D*放播**的电视机，片源左右3D或者上下3D都可以

PS：电视机顶端这个就是同步信号红外发射器

3D眼镜

先用美女图片来演示3D原理

片源以左右为例

PS：经坛友提醒，这左右3D静态图片也可以用看立体图的方式观看（对眼神功）

进入3D*放播**模式后，3D眼镜接收电视机发出的红外信号（就是通过第一图顶端那个发射器）

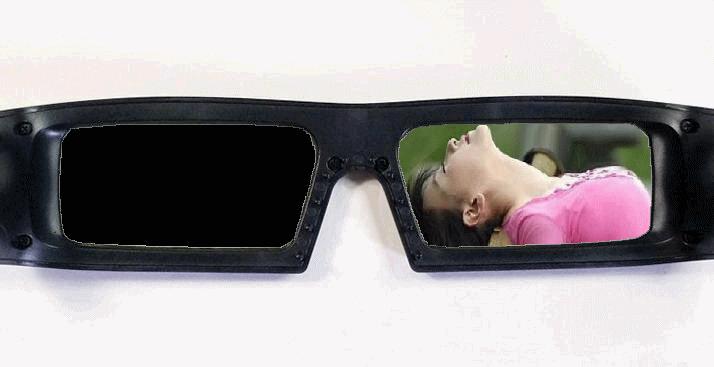

镜片轮流遮住左右眼，即只让你看到对应半幅画面（慢动作演示）

偶来加快点，看到3D美女了么？

没看到就自行脑补，再看实际*放播**情况，电视机开启3D*放播**后，左右画面混合（人眼视觉暂留效应，其实是交替显示的），同时顶端同步发射器指示灯点亮

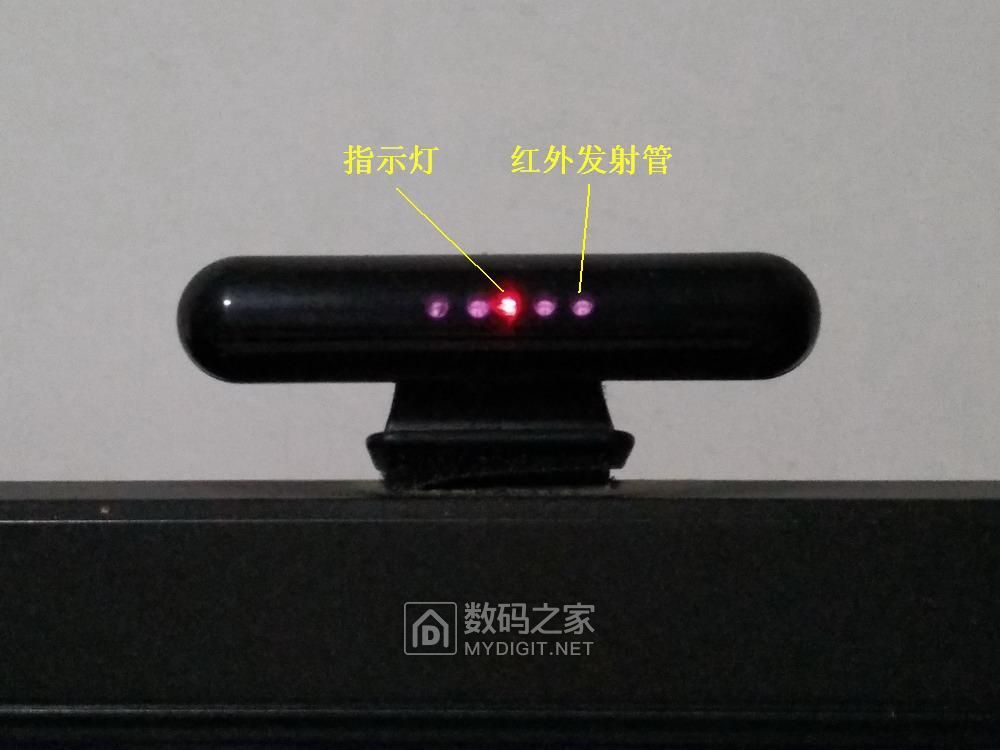

仔细看发射器，指示灯两边暗红的是红外LED灯

用3D眼镜看同一画面对比效果

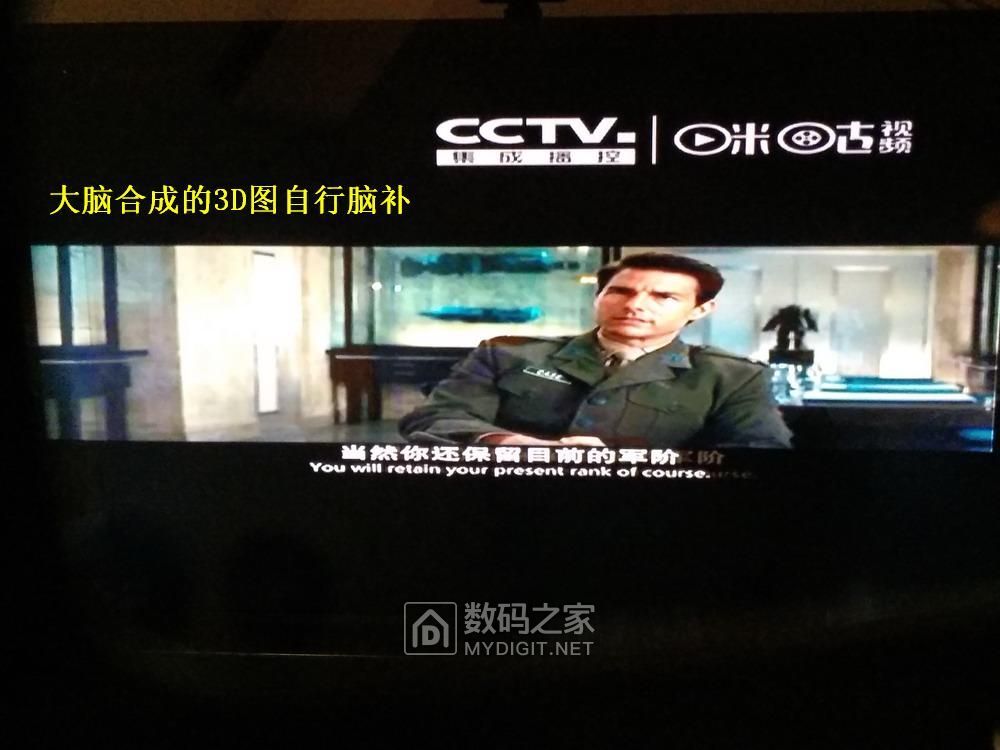

通过眼镜观看全画面就是3D的了（效果自行脑补）

原理演示就是这样

下面详拆创维的3D眼镜

创维3D眼镜，型号RD08SC前几天突然想看3D电影把3D眼镜翻出来发现没电了，也充不上电，估计电池挂了，只能拆开把包装盒找出来一起留影

技术参数

晚了7年，假装开箱

主角是3D眼镜

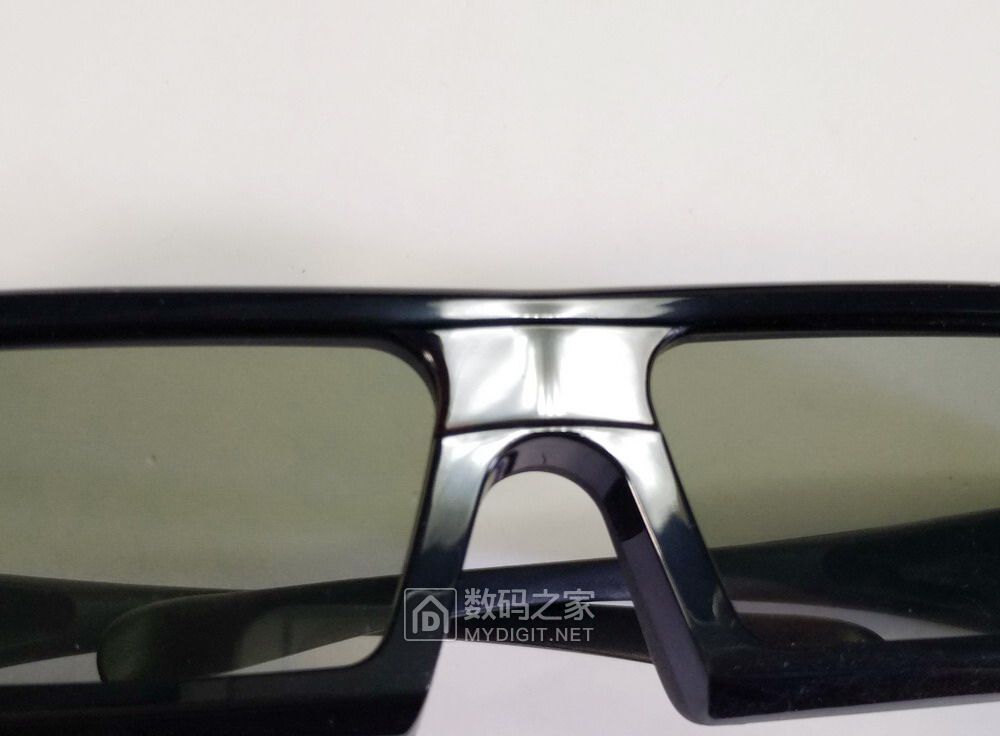

眼镜正面布局

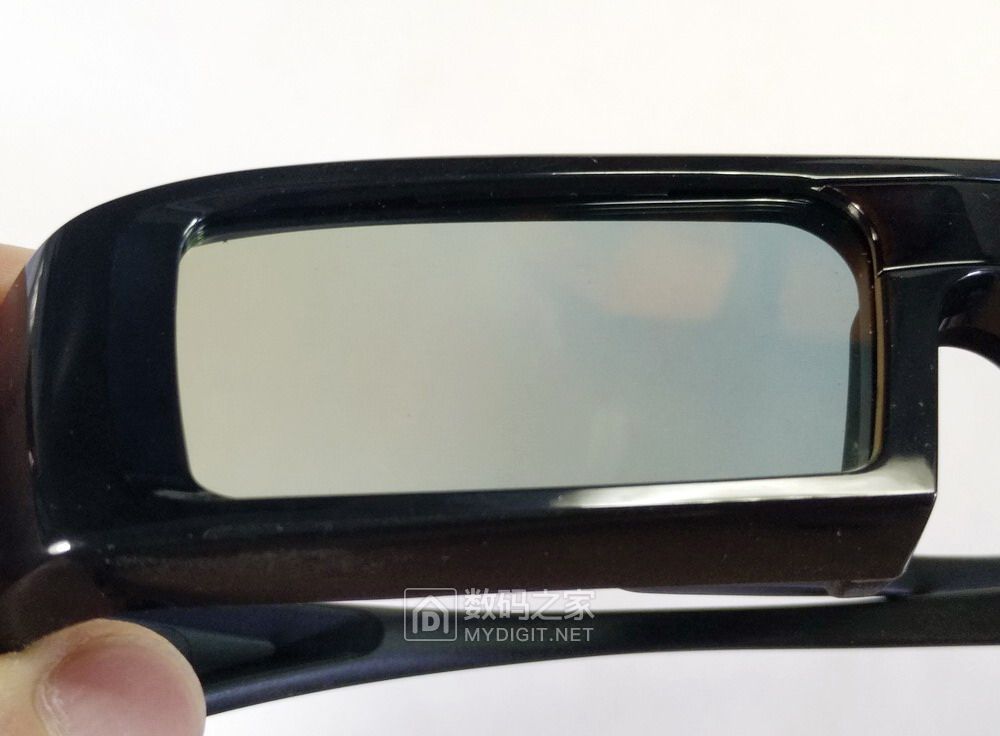

镜片透光率确实不高

PS：提示不要当墨镜使用

IR接收窗材质不一样

眼镜左侧集中布局

右侧印的型号，里面估计是电池

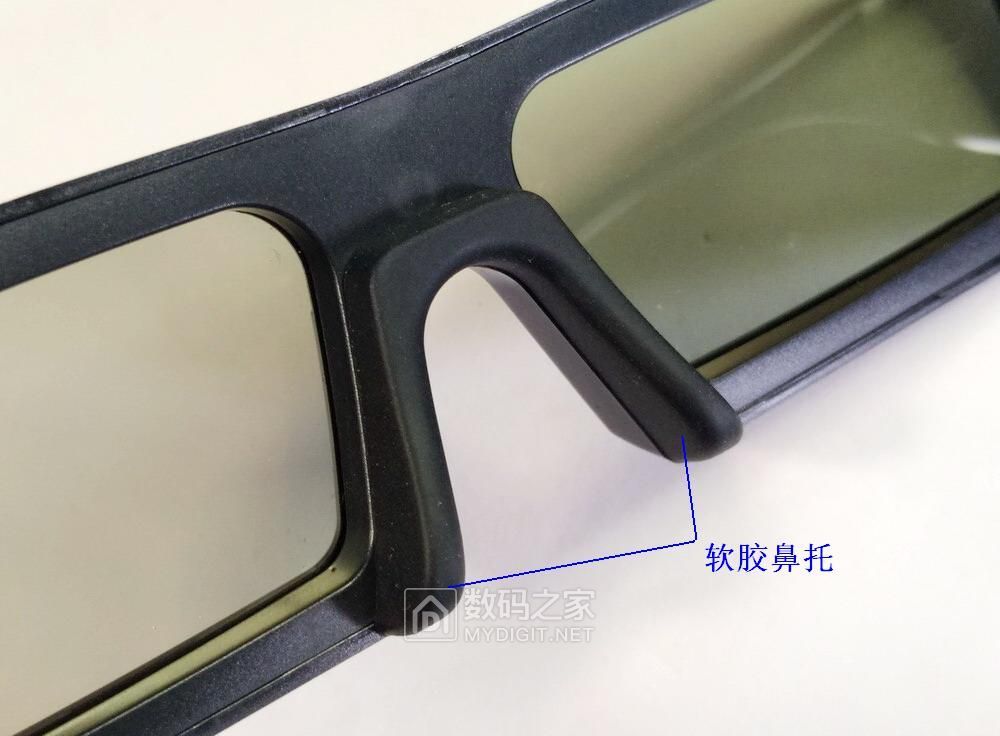

中间是鼻托，应该是硅胶的

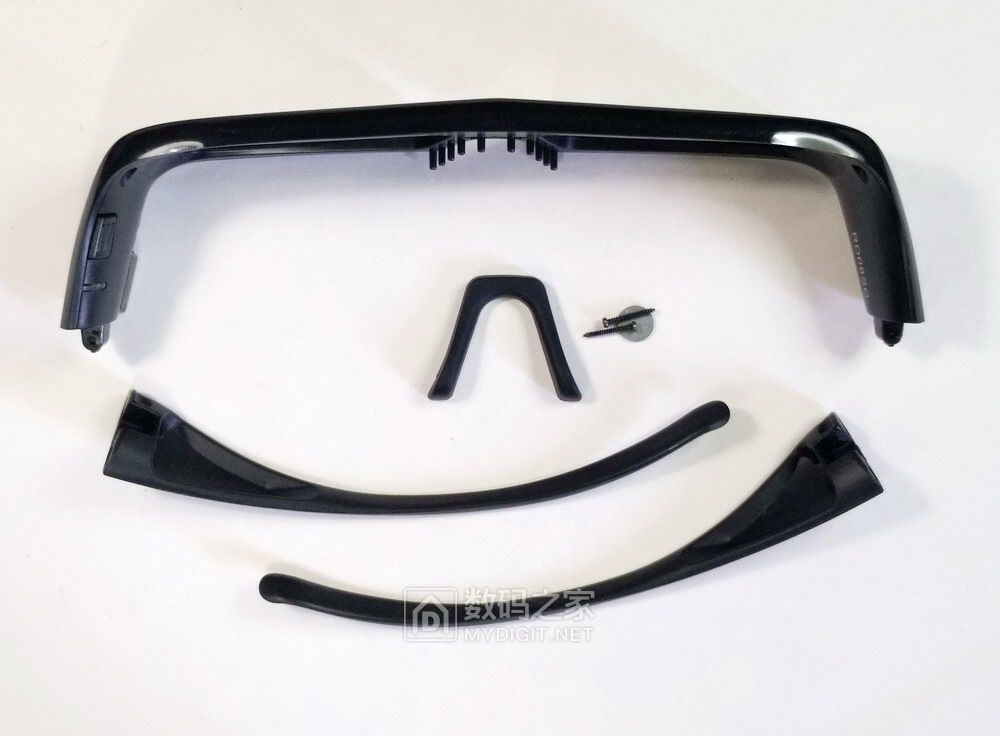

开拆了！先拆掉镜脚和鼻托

拧掉圆圈标记的小螺丝

镜框分成两半

左侧是这些结构件

里面是电路板

中间是IR接收器

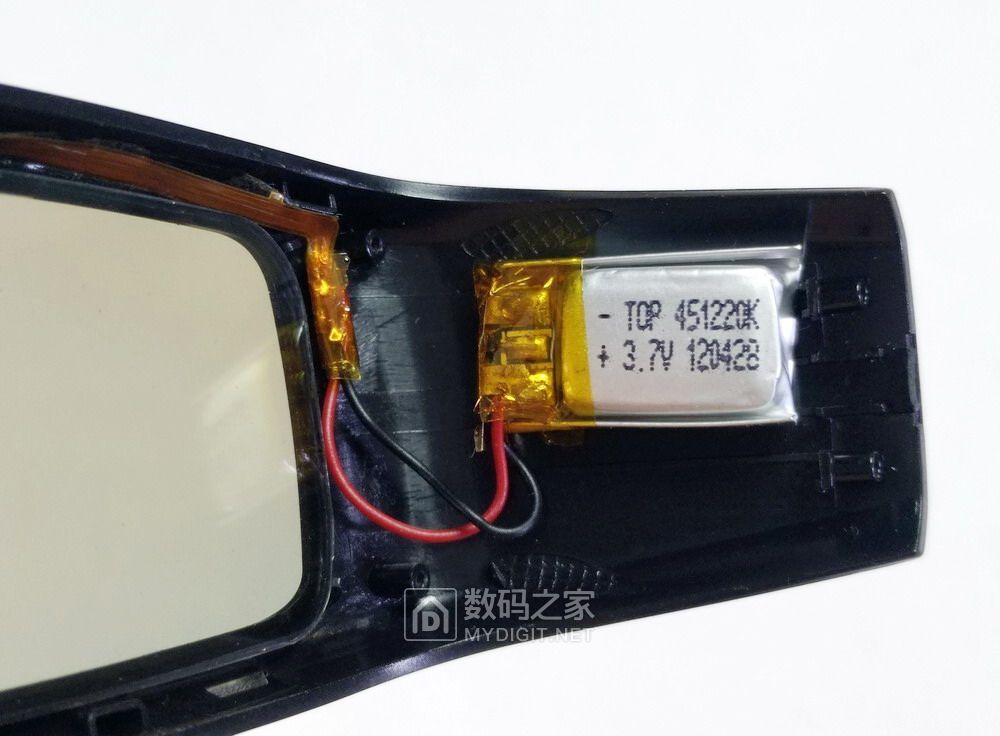

右侧是电池

再来看镜片

挺薄的

放大看，结构应该是这样的液晶电极在俩玻璃片内侧

这是液晶驱动电极连接线

放大看液晶连接部位，压接的

中部是IR接收板，塑料热铆的

抠掉塑料，翻过来只有红外接收器（集成），带屏蔽罩

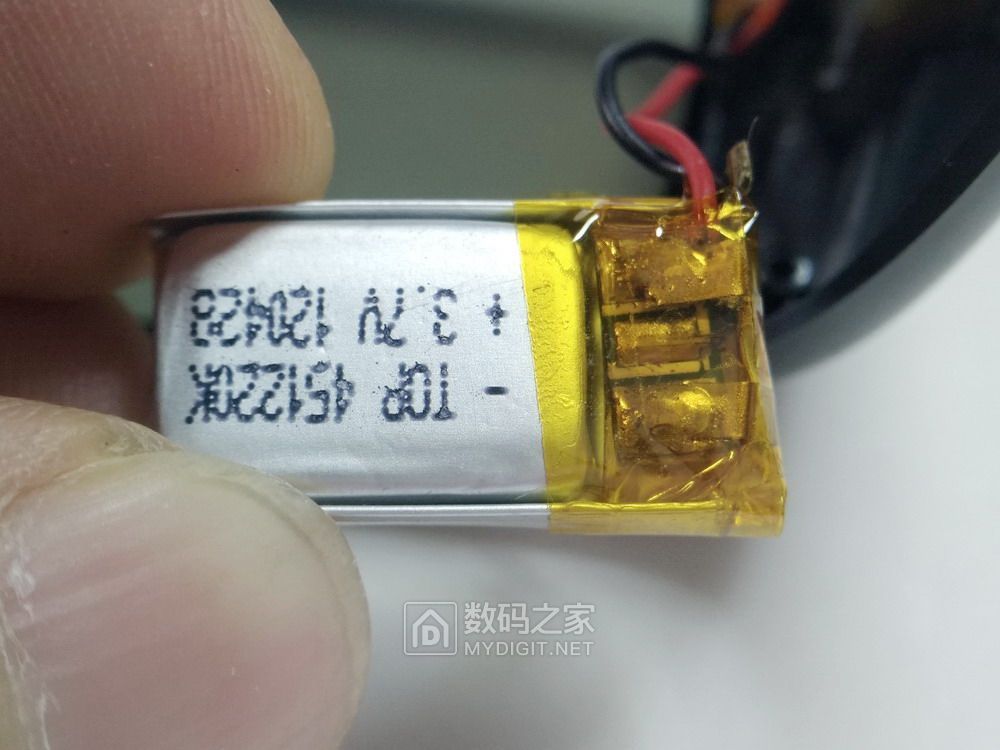

锂电池，容量估计50mAh

电池虽然小，但是带了保护板的

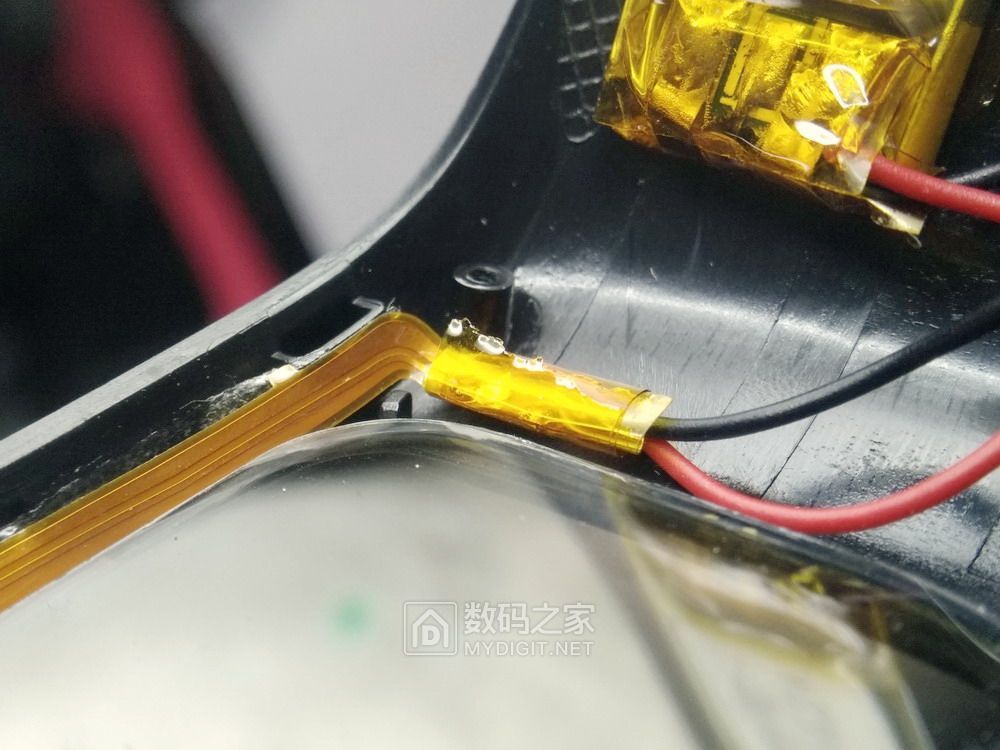

电池线直接焊在FPC上

俩镜片+红外+电池均通过FPC连接到主板，FPC插座打胶（热熔胶）防振

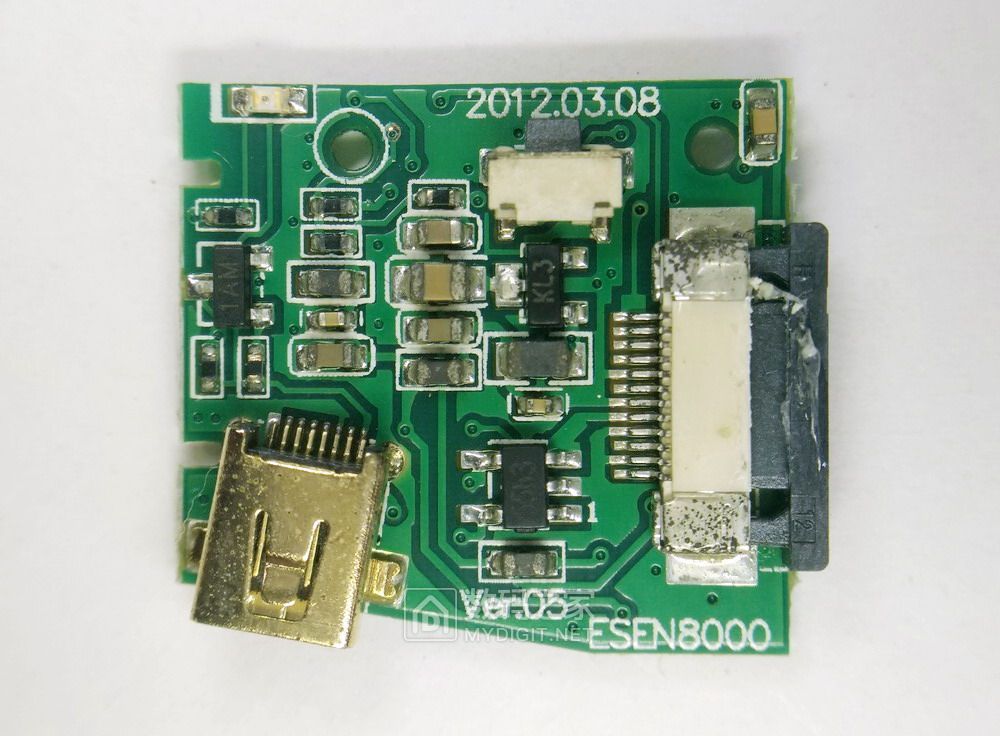

再看主板

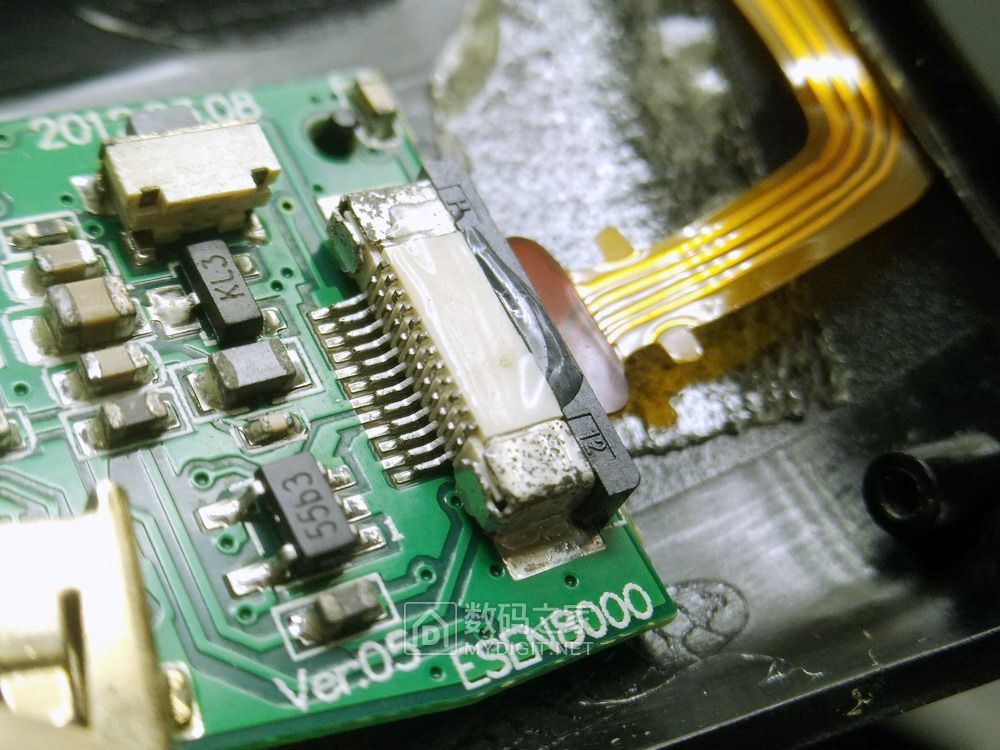

这个55B3就是YB5055，4.2V锂离子电池防反接充电IC（感谢坛友们提醒，之前操劳过度导致眼花，看成5563了）

板子另一面

WT6972是主控了，估计是专用的，TB上有卖，但没查具体信息

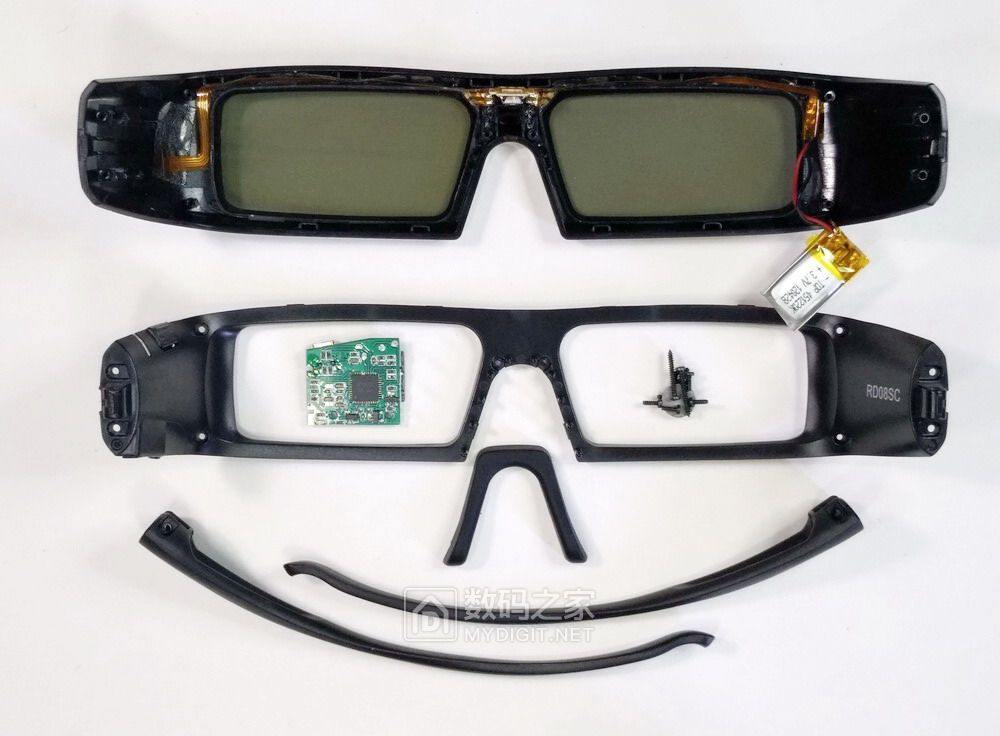

最后全家福

测试结果是电池挂了，换了POS机的电池完事（之前修的时候拍了照片，结果没想到手机TF卡挂了，除了包装盒后面的照片全没了，这些都是重新拍的）

这两副RD08SC不是创维原配那副3D眼镜，那副好像是RD02SC，估计也是电池放挂了。等修好后再发帖，刚兴趣的坛友下次继续围观，欢迎围观、指点，谢谢先！

谢谢观看！
