金属断裂断口分析国家标准 (一组图看懂材料裂纹与断口分析)

断裂是工程材料的主要失效形式之一

任何断裂过程都是由裂纹形成和扩展两个过程组成的,对断裂的研究,主要关注的是断裂过程的机理及其影响因素,其目的在于根据对断裂过程的认识制定合理的措施,实现有效的断裂控制。

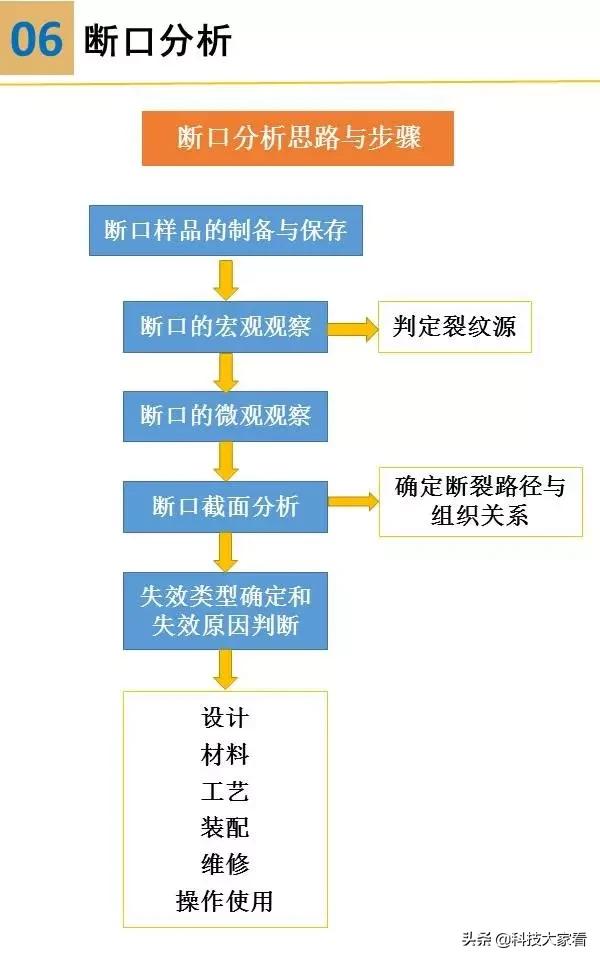

材料裂纹与断口分析,断口形貌分析

............................................................

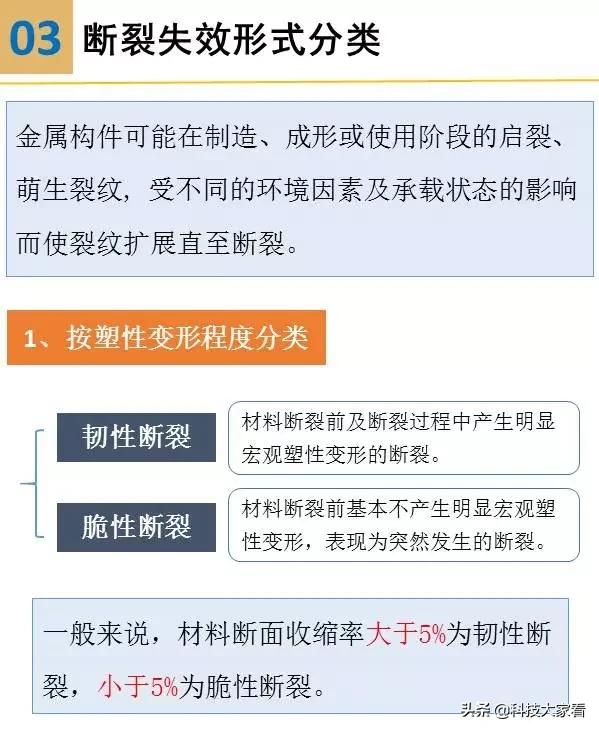

材料裂纹与断口分析,断口形貌分析

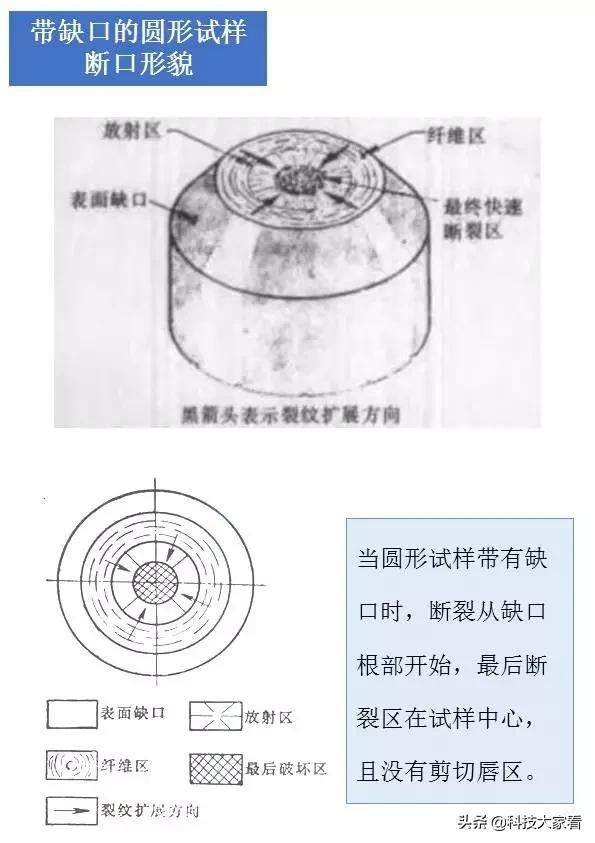

材料裂纹与断口分析,断口形貌分析

............................................................

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

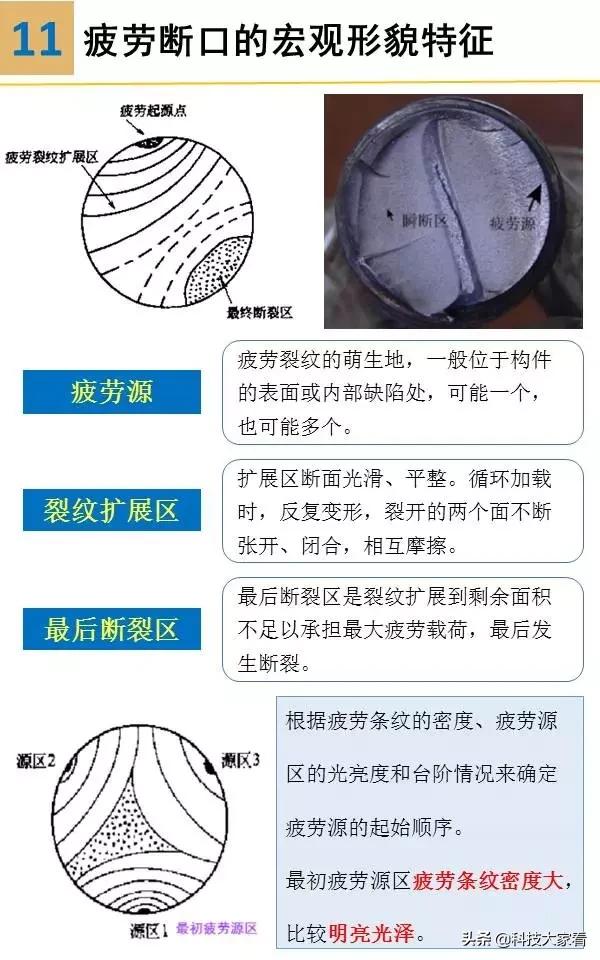

材料裂纹与断口分析,断口形貌分析

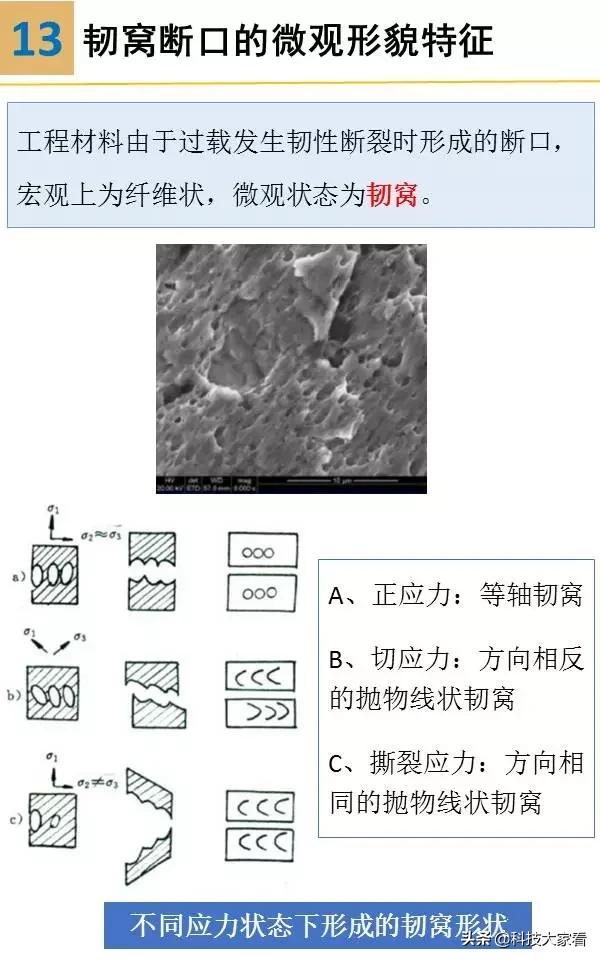

材料裂纹与断口分析,断口形貌分析

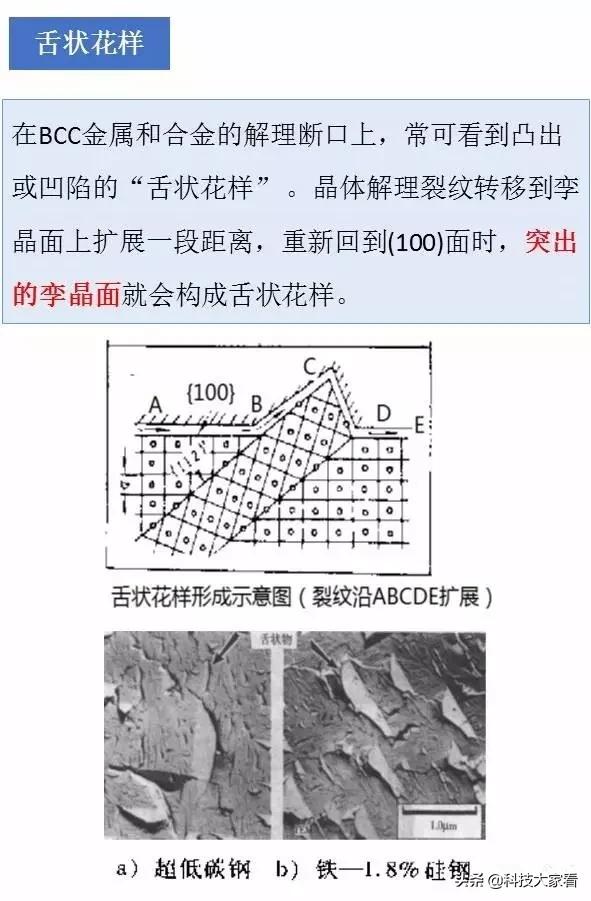

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

材料裂纹与断口分析,断口形貌分析

............................................................

材料裂纹与断口分析,断口形貌分析
