大家好！我是江郎，一个踏踏实实的维修工。

#PLC#在PLC接线的时候，不少新人都会犯这样的错误。江郎就遇到过这样的新人，它在给PLC接线的时候说到：“COM端口相当于负极，输出端口Y0就是正极……”

其实这种理解是不正确的。他对直流电路中的“开关”还没有完全理解，所以他不知道PLC这些输出点的意义。下面江郎就来阐述一下自己的看法，喜欢的记得支持一下。

直流电路

任何一个直流电路都会由4个基本元素组成：

1. 电源
2. 负载
3. 开关
4. 导线

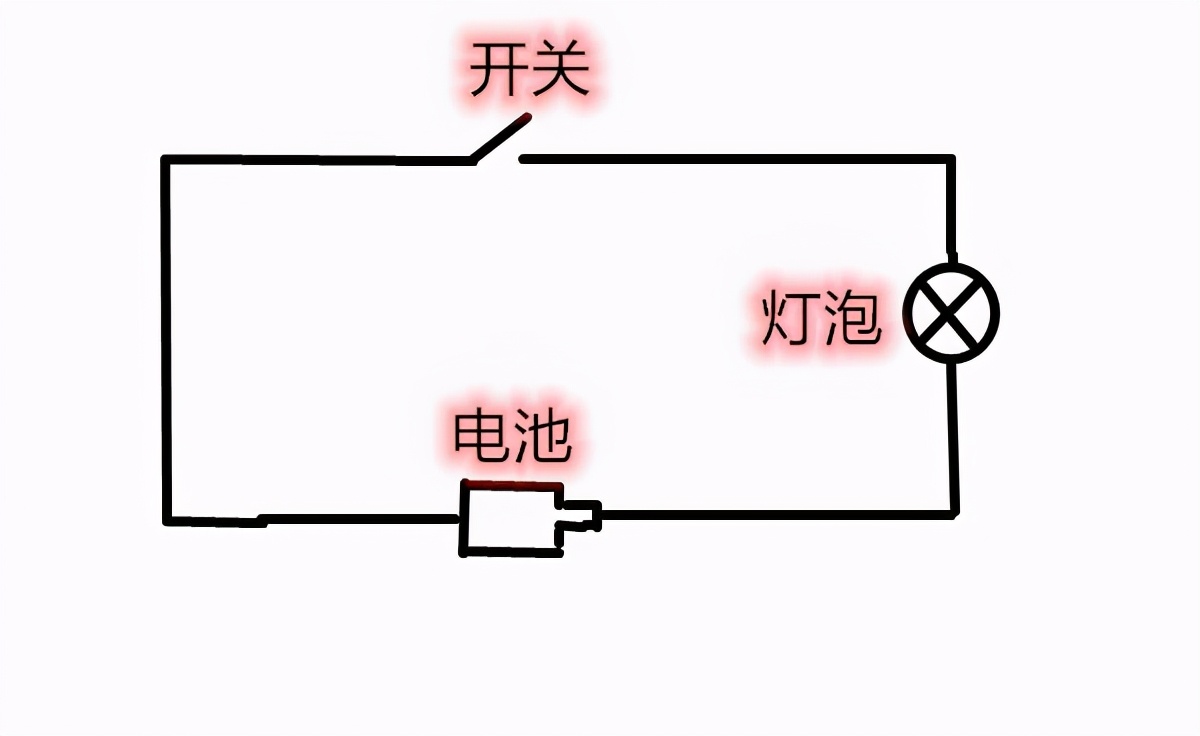

例如上图就是一个简单的直流电路，我们用的手电筒就是这样一个电路。电池就是电源，负载即灯泡，再加上开关和导线，这就是一个活生生的直流电路。

PLC上的COM端口和输出Y0端口之间的关系

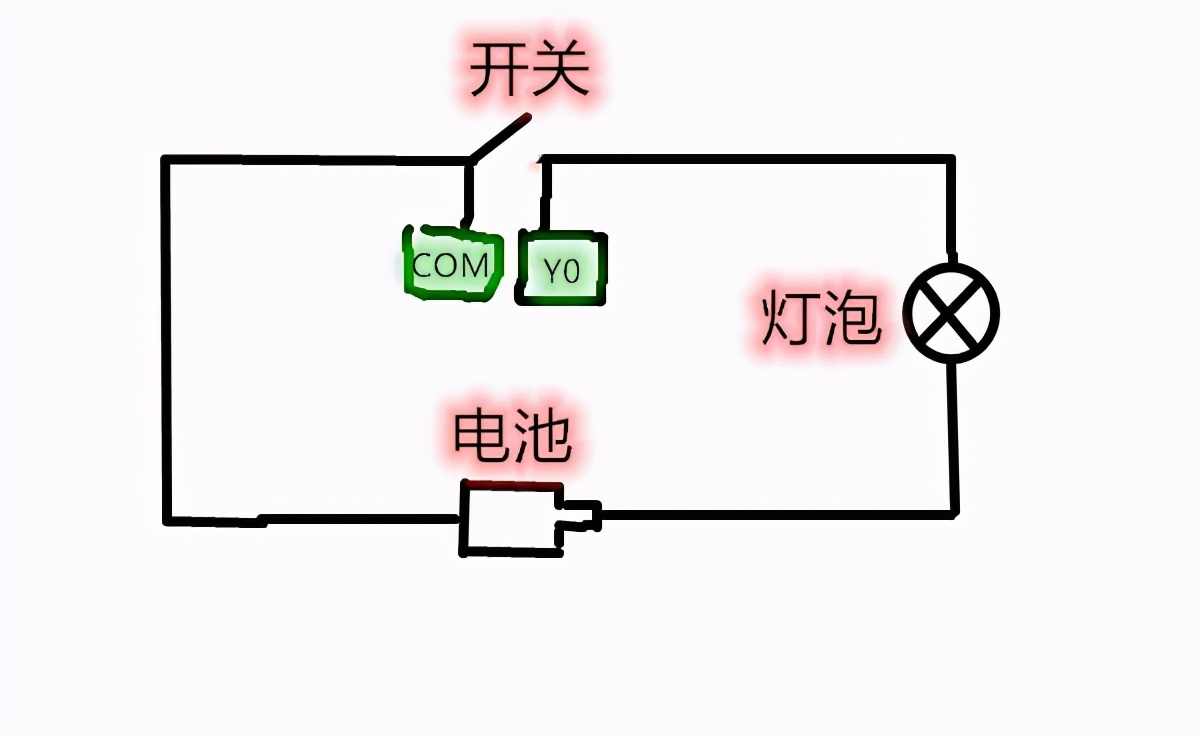

首先，COM端口和Y0它不是电源，这是一个误区，造成很多人都以为COM和输出Y端口“一个是负极一个是正极”，它们二者的关系其实是“开关”，相当于基础电路中的开关。

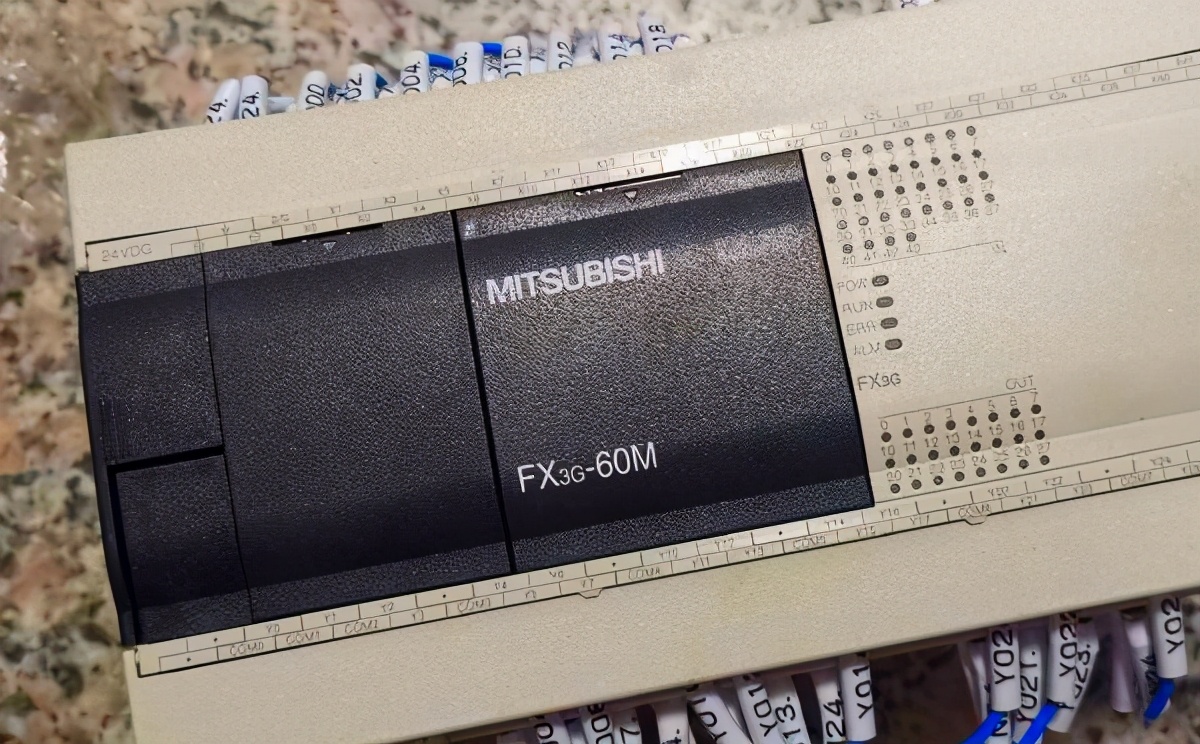

也就是说，当PLC给一个指令去输出一个Y0的话，COM和Y0之间就接通了，所以它并不是说Y0给一个正极、COM端给一个负极这样的，它俩不是电源，有些PLC你还需外加单供电电源呢，如下图

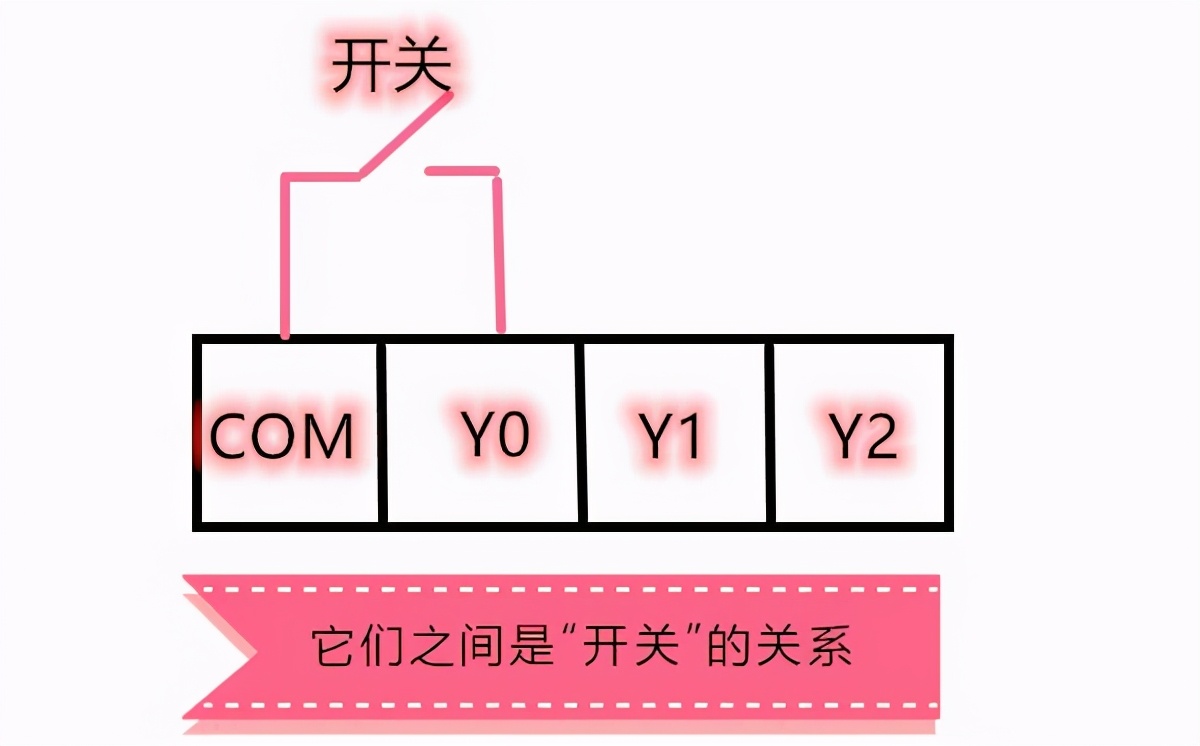

那么，Y1输出呢？Y2输出呢？其实都是一样的。所以，COM和Y0它们不是电源，不存在“COM为负极、Y0为正极”这样的说法，它们的关系仅仅是“开关”。

以上就是江郎的“浅见”，你觉得呢？欢迎留言探讨。
