有载分接开关是在带负载（变压器励磁状态下）变换分接位置，其需要满足两个条件： 1，在变换分接的过程中，保证电流的连接，也就是不能开路； 2，在变换分接的过程中，保证分接间不能短路； 因此，在切换分接的过程中必然要在某一瞬间同时连接两个分接以保证负载电流的连续性，而在桥接的两个分接间，必须串入阻抗以限制循环电流，保证不发生分接短路，开关就可有一个分接过渡到下一个分接，该电路被称为过渡电路，该阻抗称为过渡阻抗。
有载分接开关的电路由过渡电路、选择电路、调压电路三部分组成。 按照调压方式，有载分接开关可分为线性调、粗细调、正反调。
线性调：主绕组直接连接分绕组，调压级数少，无极性转换选择器和粗调转换选择器，只适用于15%及以下的中等调压范围，范围再大的话，经济性不高。
粗细调：采用粗调转换选择器，可使调压范围增大一倍，主绕组上设一组粗调绕组，分饶接部分成为细绕组。
正反调：主绕组可正接或反接分接绕组，调压范围增大一倍，正调时相当于依次加上调压线圈上的各分接匝数，反调时两线圈绕向相反，产生反向磁道，相当于在主线圈上依次减去调压线圈上各分接匝数。

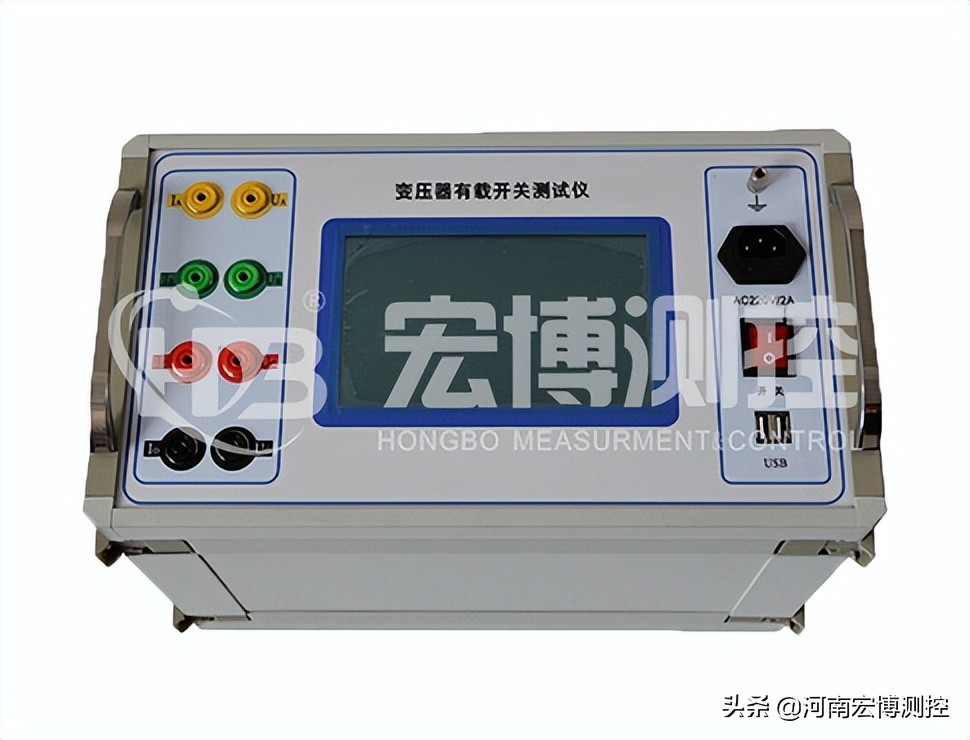

有载分接开关是与变压器回路连接的重要运动部件，在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等，基于以上规程和行业特性，宏博测控研发生产的 HB-TOL510变压器有载分接开关测试仪http://www.hnhbck.com/product/1/60.html 可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量，是测试有载分接开关的理想型 变压器分接开关测试仪www.hnhbck.com ，其特点如下：
1.测试Y0型变压器，阻值不用换算直接显示；
2.数据分析人性化，可以自动的找出波形中间的故障，并做记号；
3.波形的显示是根据采样回的数据自动调整阻值和时间的幅度；
4.可以带绕组或不带绕组进行测试;在测试中间可以连续测试，节省变压器停电的时间
