这依旧是个开源了的设计，小编我就秉着传播的美德，分享给大家了～
Well ladies and gentlemen the future is here. I present to you a fully functional bluetooth padlock which can be unlocked from your phone and your smartwatch!
这是一段关于这次制作的介绍，感觉像在看电影，一个发明家，在街头或者展会，直译过来就没有那种feel了，有种老外国电影风，看在上帝的份上，俺就李娜，瞅瞅这个酷炫的锁头，居然特么可以用手机打开呐。
想象一下当自己丢了钥匙或者忘记了密码锁的密码的时候（我就直接菊开了），而现在有一把锁，你根本不会忘记打开它的方法，或者说白了，就是钥匙是你的手机或者平板，一般人根本不会搞丢的东西（大外甥跑来在你的手机里装游戏，顺便把解锁软件和你的微信全部删了，哈哈哈哈哈哈哈）

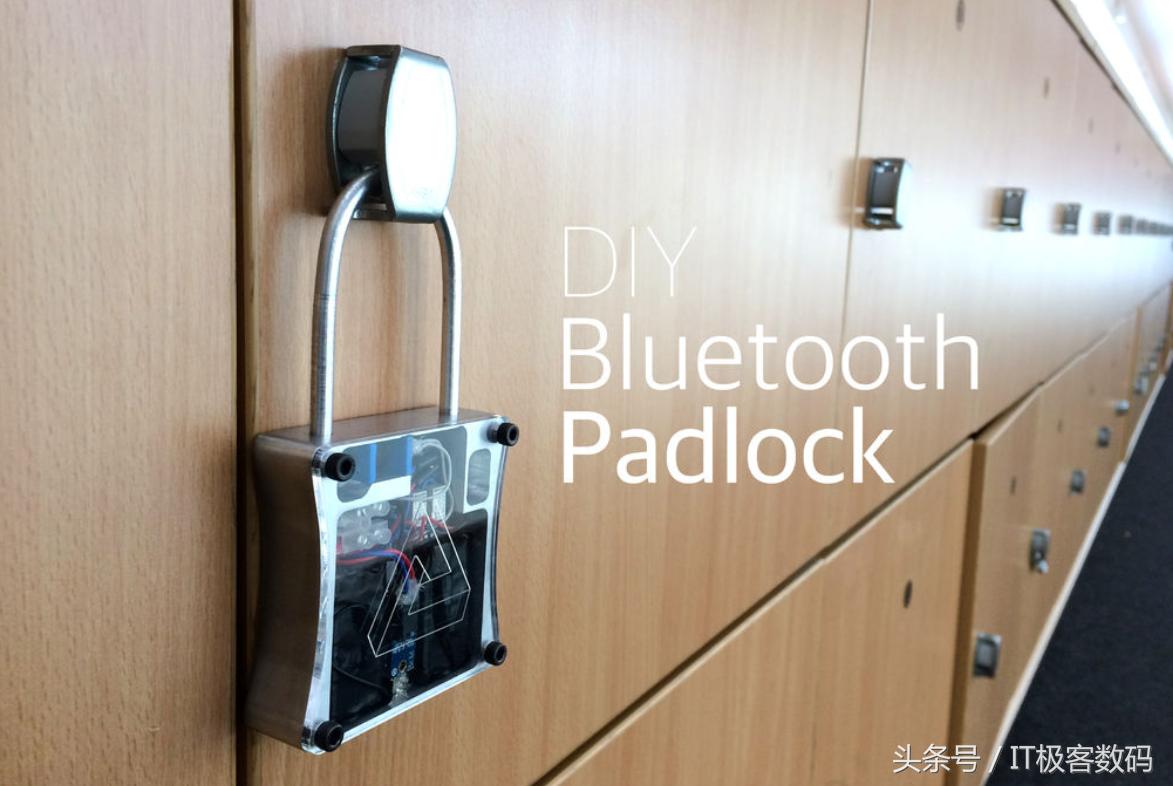

成品
材料
90mm x 90mm x 25mm铝板
8mm x 250mm铝棒
3毫米厚亚克力板
8毫米直径的钢棒
M4 x 12毫米六角螺丝
Rfduino RF22102
Rfduino Relay shield
LM3671 5v - 3v降压模块
0.1mm铜漆包线
9v碱性电池
Lipo 电池 1800Mah的 当然还有充电器
工具的话 就是车床那一类 铣床啊什么的 当然还有3D打印机
首先是锁身的设计和制作
图纸

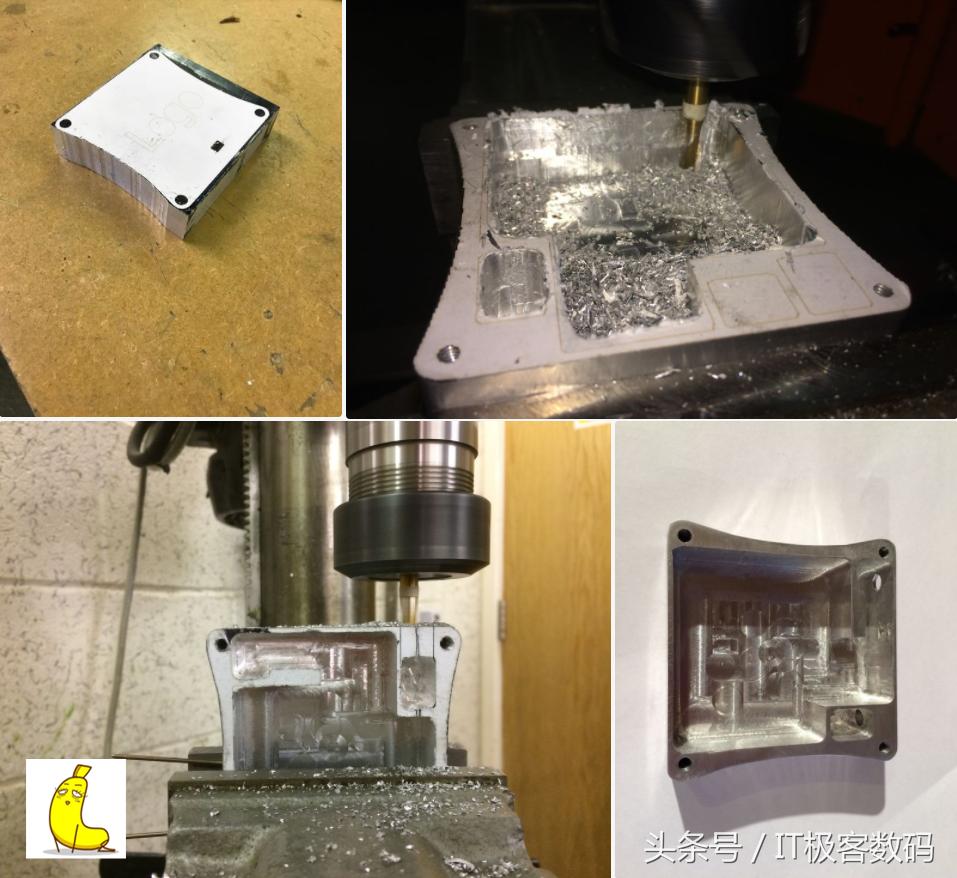

然后直接上铣床，铣出外形
锁身搞定

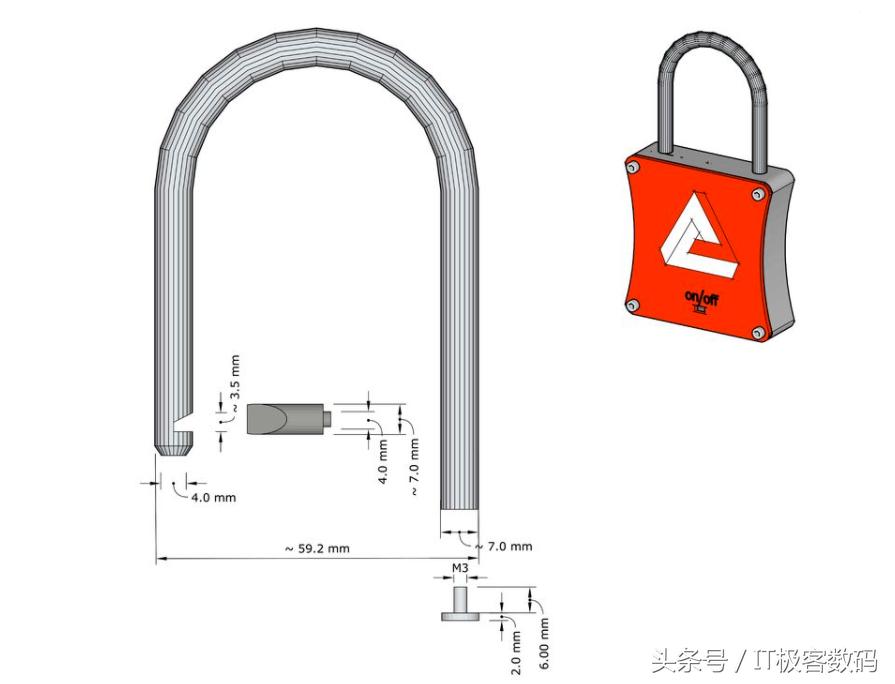

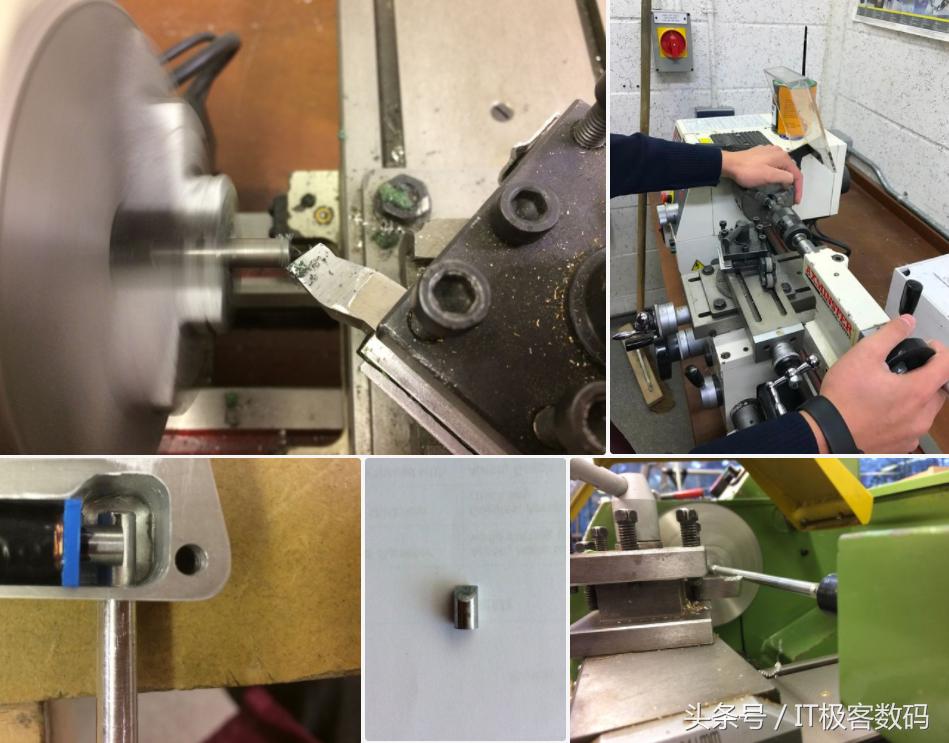

锁头的制作-需要弯折哟
首先依旧是图纸
文字就不赘述了

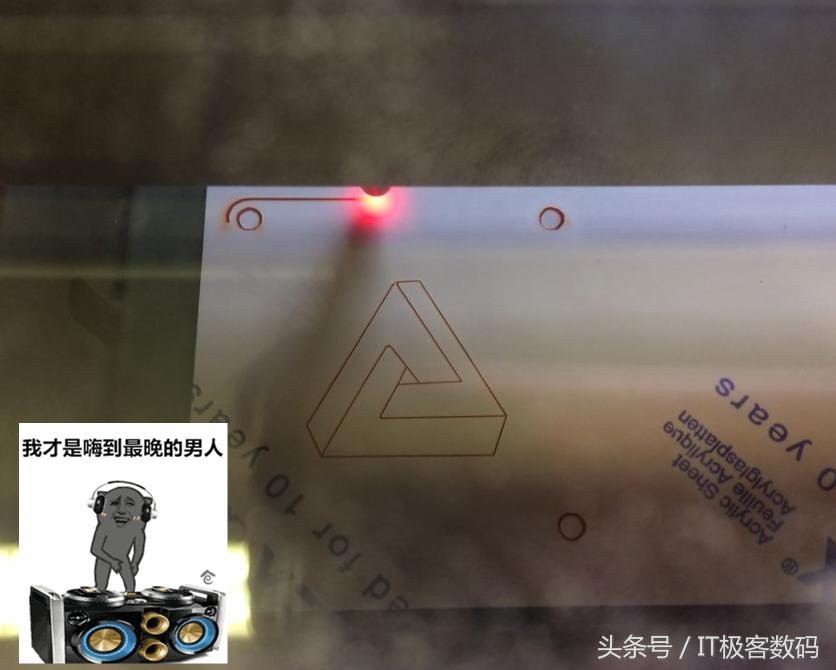

激光切割出透明亚克力上盖
电路设计部分

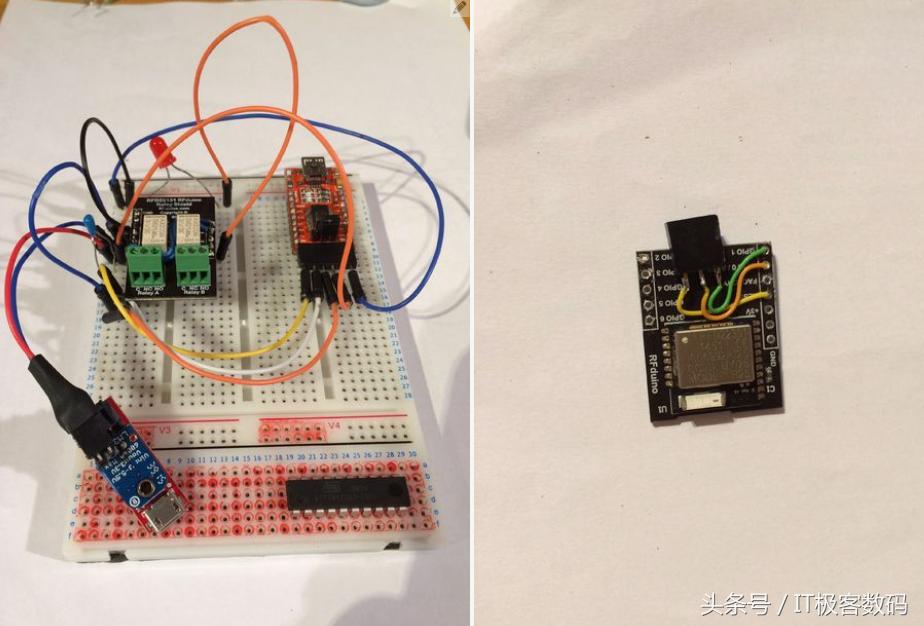

电路部分简单连接

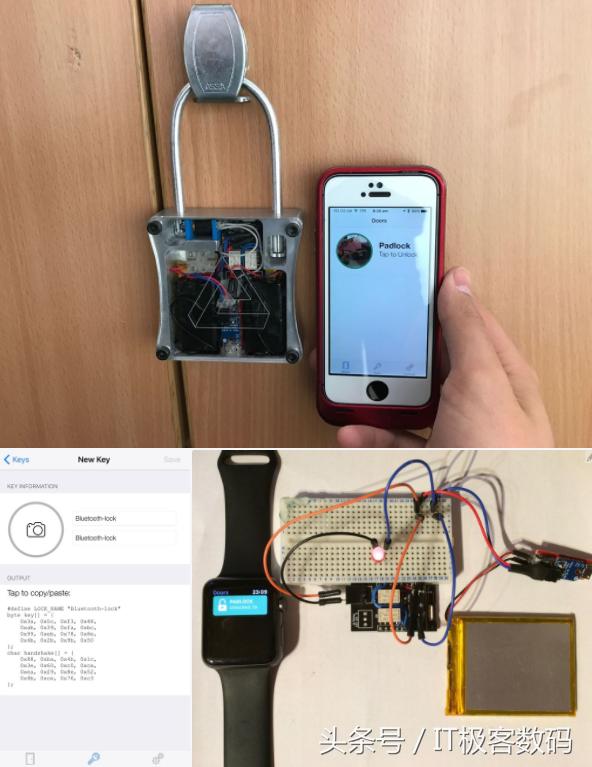

测试一下
最后提一下开发板这块 是Rfduino 其实就是arduino的一款拓展版，反正哪儿都有的卖
解锁软件的代码也是开源的
解锁软件的代码
更新一下arduino的IDE配置
这个配置文件
在设置中的其他板管理器中更新你的arduino ide， 你也可以从应用商店*载下**空间锁（当然你懂的），这个应用程序将用于解锁你的挂锁。 该应用程序的源代码可以在这里找到github，所以你可以修改代码，并建立自己的版本。
打开arduino项目文件夹中找到的ble_lock.ino，因为有几个变量需要修改。 #define LOCK_PIN 1需要更改为6继电器屏蔽。
空间锁中的“新建密钥”窗口中的输出也需要复制并粘贴到代码文件中。

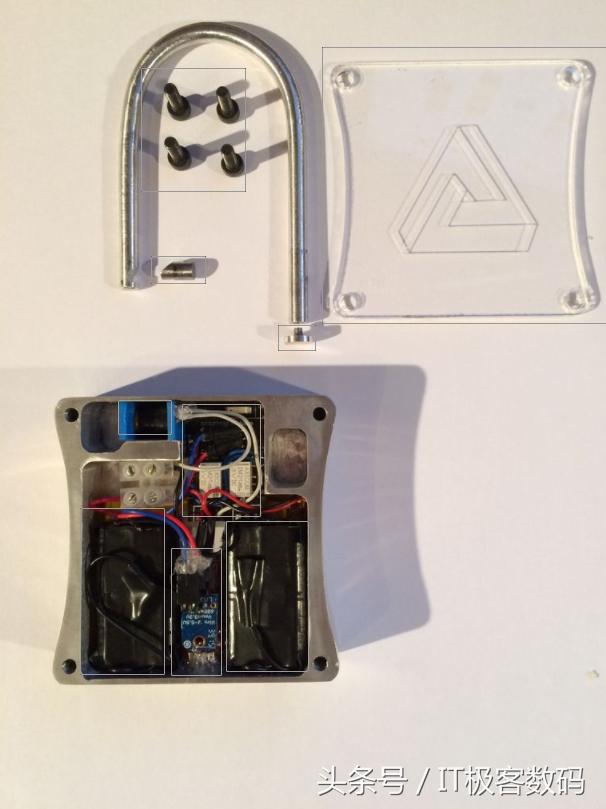

组装

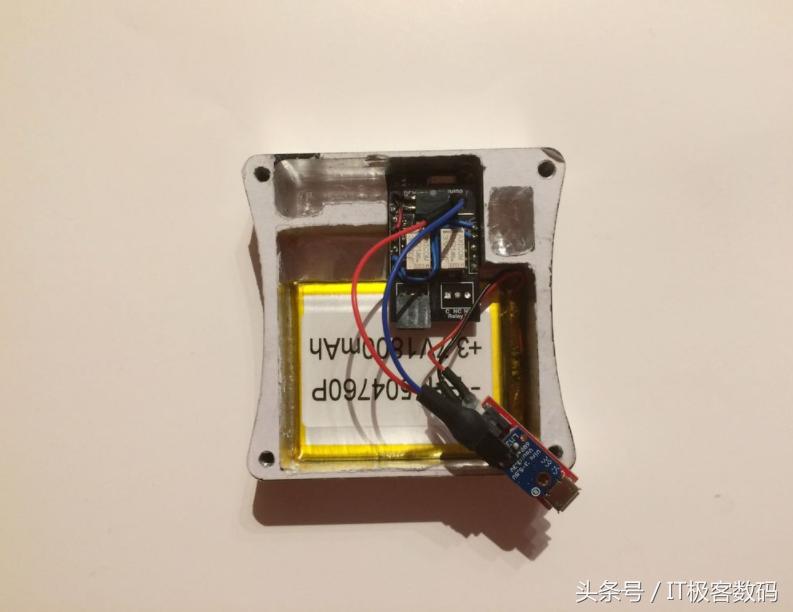

首先将脚环插入顶部的两个孔中，然后拧在终点挡板上，将钩环连接到挂锁上。 1800mah的Lipo锂电需要先被卡在主舱的底部如图。
螺线管接下来需要插入挂锁的顶部隔室，弹簧加载销已经安装在里面。确保卸扣和锁销正确排列，并将卸扣锁定到位。接下来将Rfduino放置在电磁铁旁边，通过底部的孔将micro USB插头插入lipo充电器电路，并用热熔胶（704也行）密封，以便充电器不易掉出。最后放置微型USB充电器两侧的两个电磁电源，如图配置～
solenoid是电磁结构

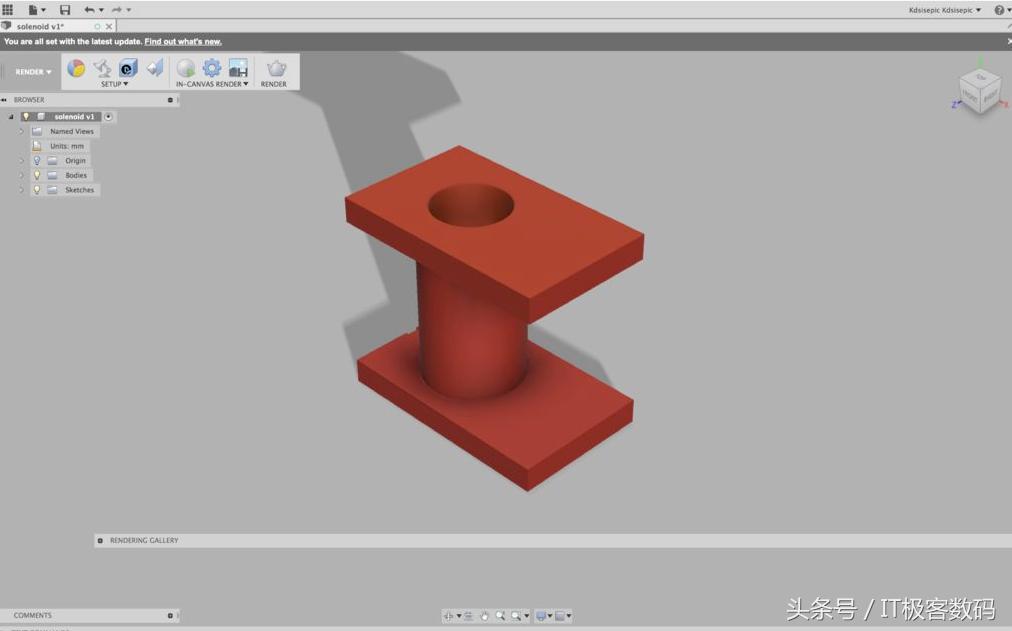

补充一下电磁结构的设计
我使用的电磁线圈是3d打印加手动绕线，但我建议直接购买一个电磁线圈，使用起来会有更好的性能和磁场强度。
为了制造螺线管需要.stl文件来3D打印。所有相关设计文件见图吧
电磁线圈需要用0.1mm铜漆包线包裹。从一端开始5厘米的尾巴，并开始从没有孔的端部缠绕。开始卷绕线圈，确保每个后续的转弯都紧贴最后一圈，并确保每一圈都尽可能紧。继续卷绕，直到线圈的直径与3D打印部件的侧面齐平。
将电磁线的导线从没有孔的一侧引出，并将线圈缠绕在聚酰亚胺胶带上以将电磁线圈固定在一起。
最后通过将带有小弹簧的锁销放入螺线管并用9v电池为螺线管供电来测试螺线管。
该引脚应拉入电磁铁。如果没有，可以通过缩短和拉伸来松开弹簧。

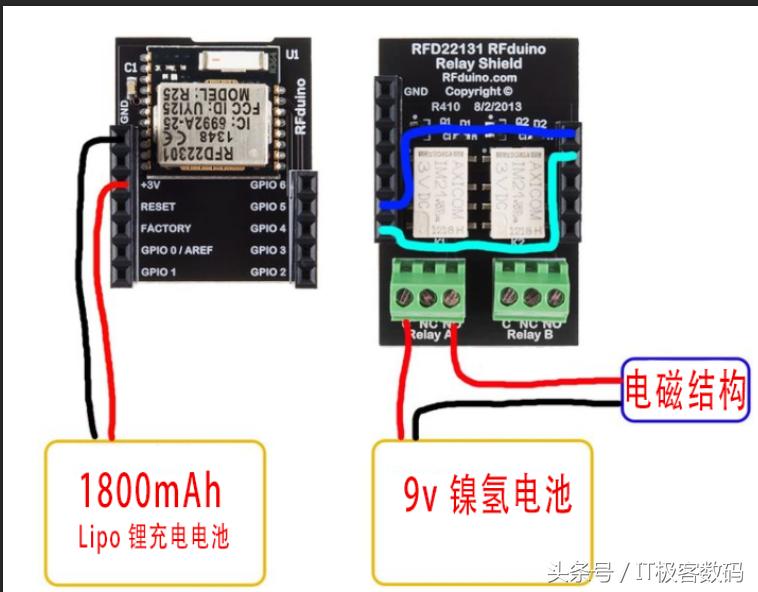

对于接线，电磁阀正极引线需要连接到继电器屏蔽的NO引脚，负极引线直接连接到电磁阀电池负极。螺线管电池的正极进入继电器屏蔽的COM（地线）引脚。最后插入充电器的锂电池，将电源线从调节器插入rfduino，挂锁应完成。
最后拧上面板完成挂锁。有些螺纹锁可以用在螺丝上，使其更难以松动，弄一圈704胶可以用来密封挂锁达到防水。

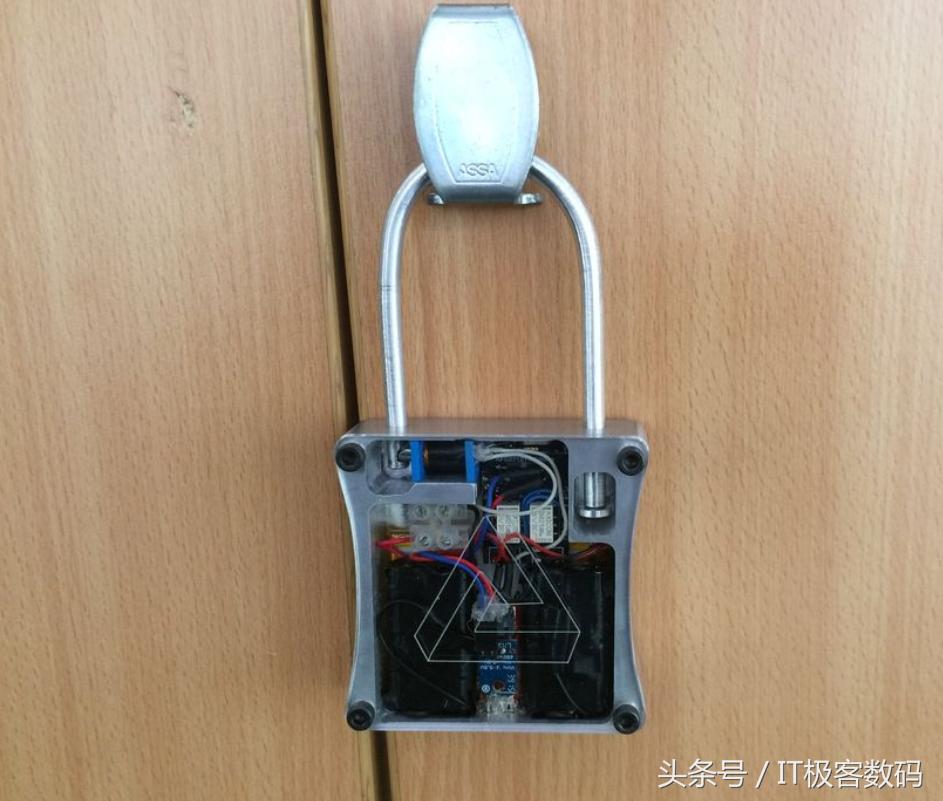

done
以前做的东西，都非常简陋，像这种，简直可以拿出去装逼了
