头几天我朋友的车鸣笛喇叭突然有一个不响了，于是约好下班后来我车库。一通拆后，发现喇叭线的插头从根部断开了。线皮没断，里面的铜线居然断了。于是拆下插头里的触片打算重新压线。不过我没有压线的钳子，而且喇叭线也很短，在机舱里不好鼓捣。只能把线焊在触片上了。
烙铁线太短还要接插排，于是我就找了个T12的头子，用夹子直接夹在她车电瓶上了。焊好以后我就想，应该做个移动的T12了。
最开始打算直接用5个18650串联。后来想想5串的话，充电麻烦，而且保护板也贵！后来又想到用PD的充电宝+诱骗电路直接给白菜T12供电，但是我还没有PD的充电宝，计划搁浅。

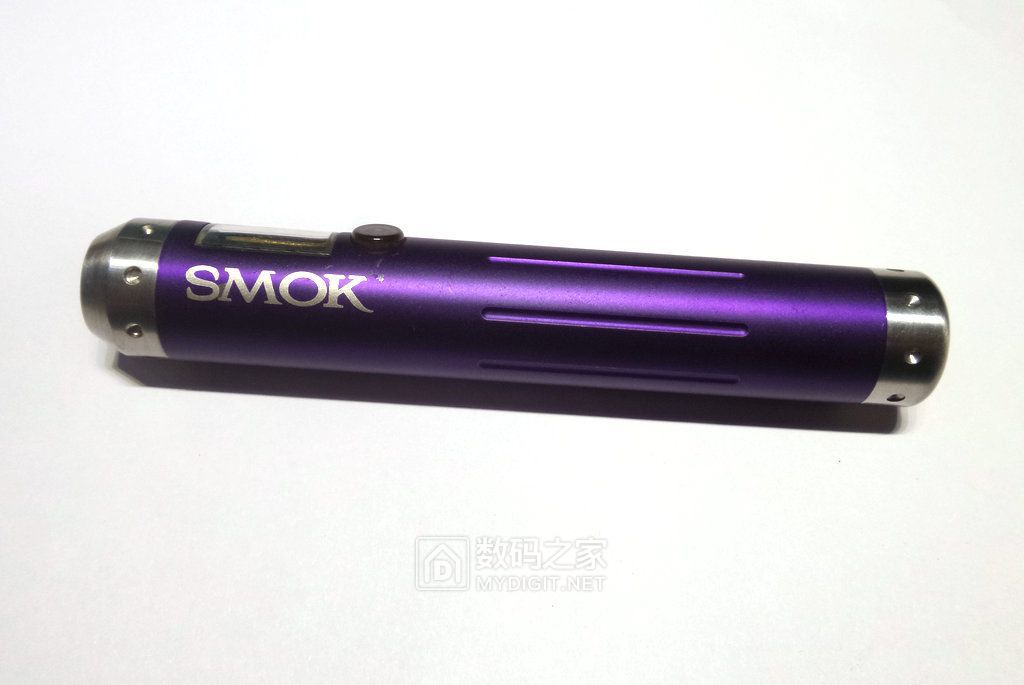

直到前几天发现了这玩意。只用一节18650的便携式电烙铁！看介绍功率只有15W。不过想想焊个线头啥的，15W也应该没问题。看这外壳像不像一个激光笔？手电筒？即使不装电池，外壳也很有份量！

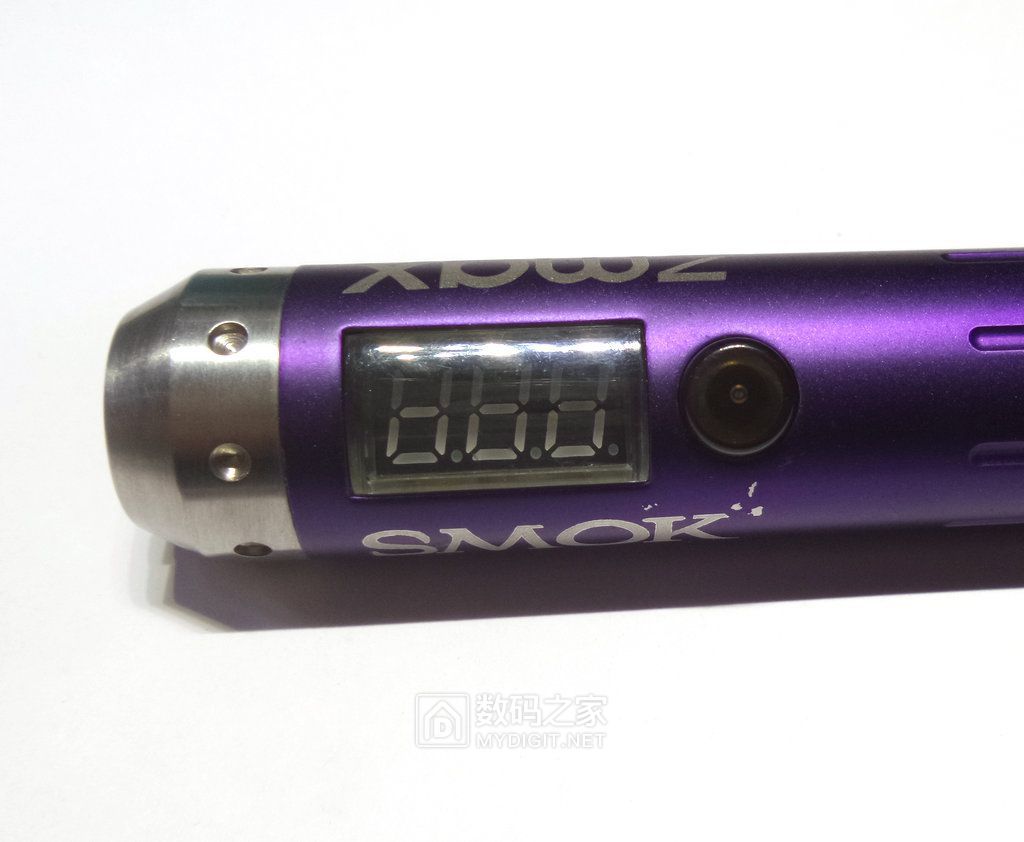

外壳上一个开关，一个数码管。真高级，还带个数码管？
这头是插烙铁头的地方，外壳和中心两个触点。

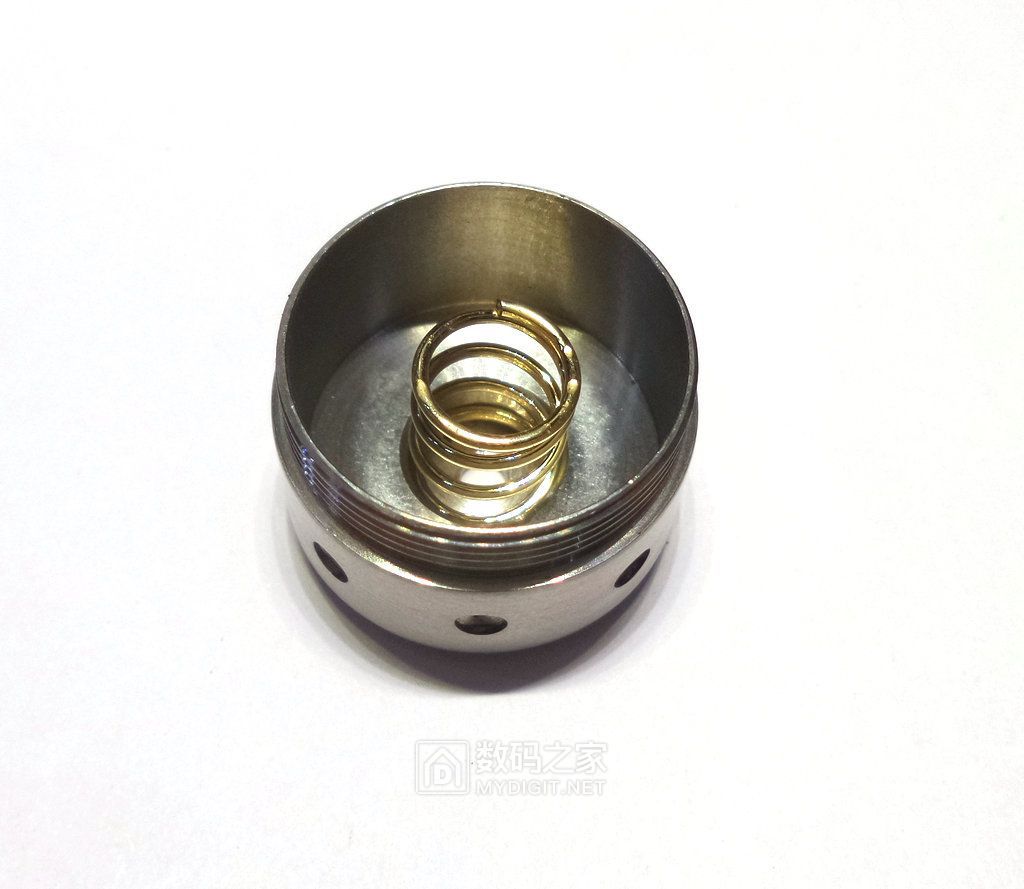

电池盖和上面插烙铁头的地方都是白钢的。201还是304就不知道了。

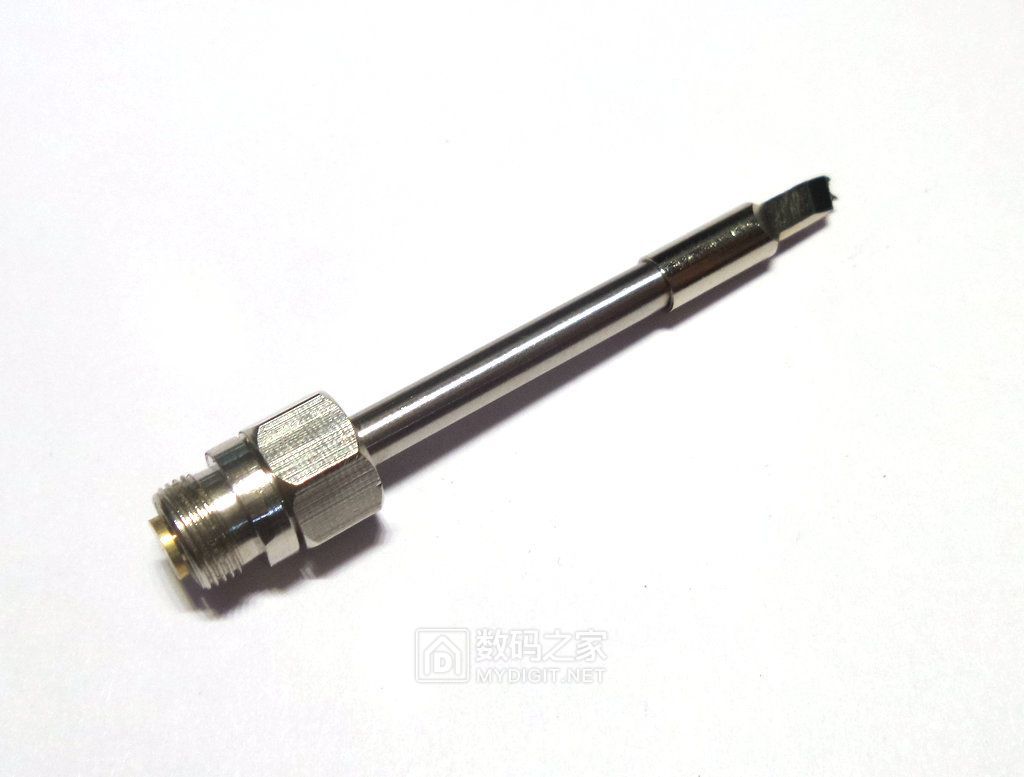

烙铁头很小，看上去很像90年代注射器的针头。

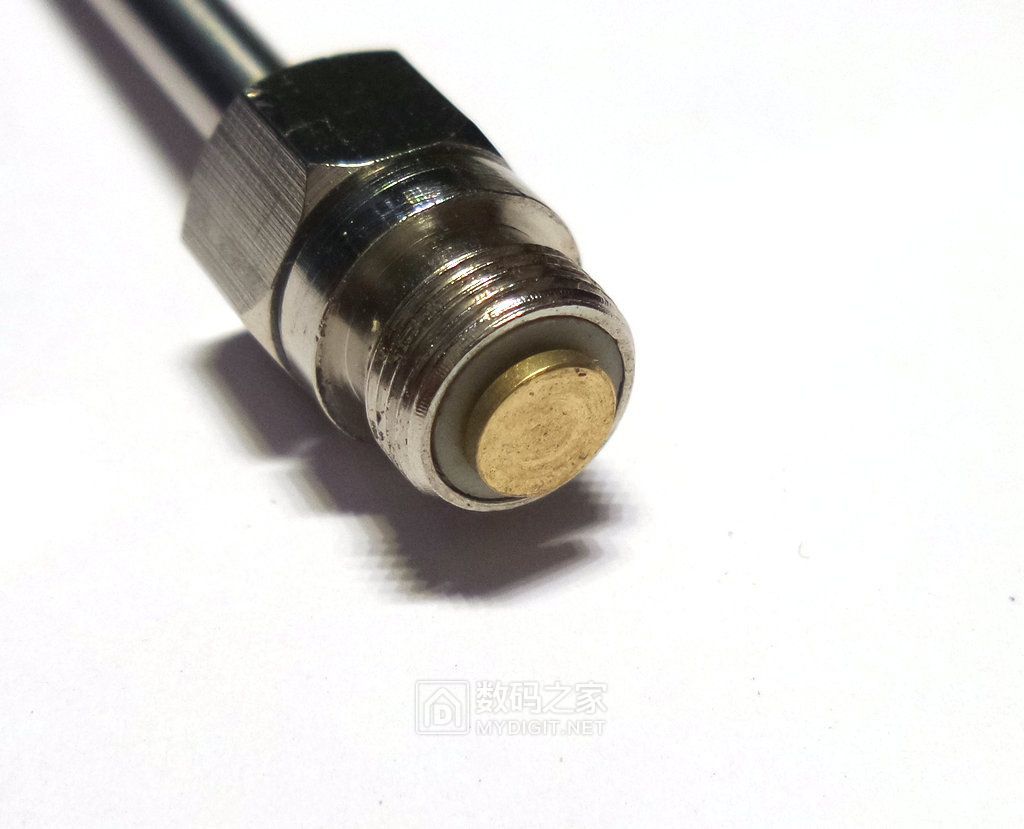

烙铁头的触点。
加热芯电阻大概2欧。

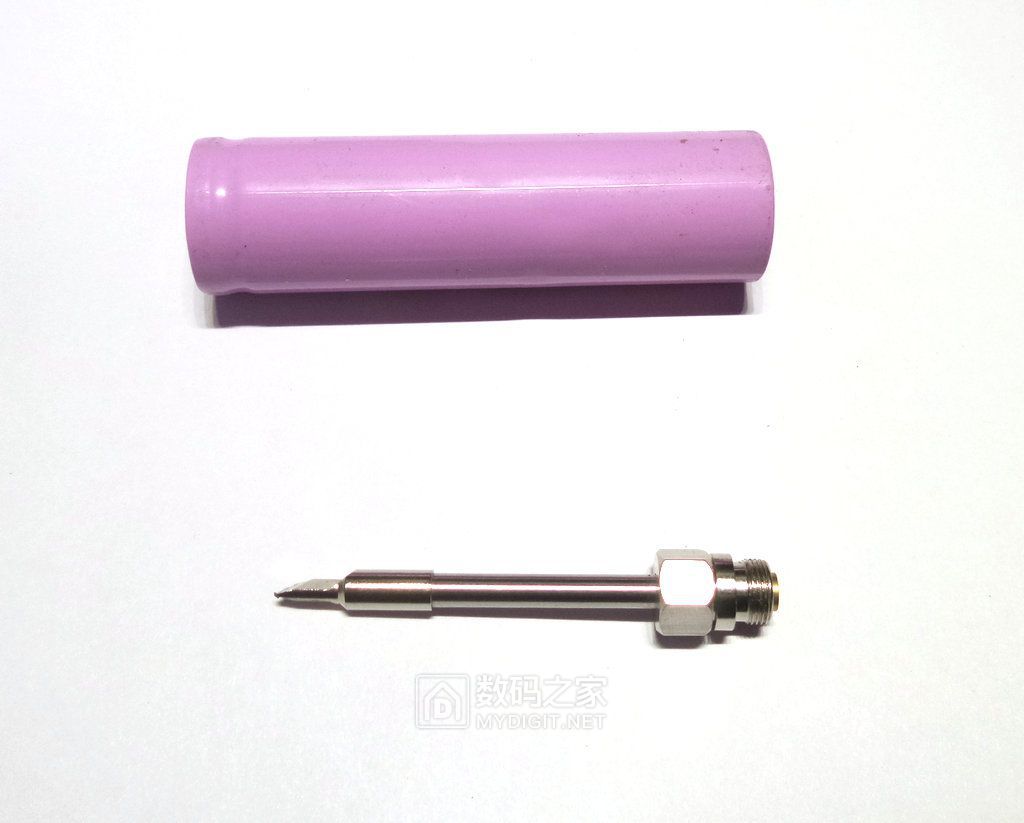

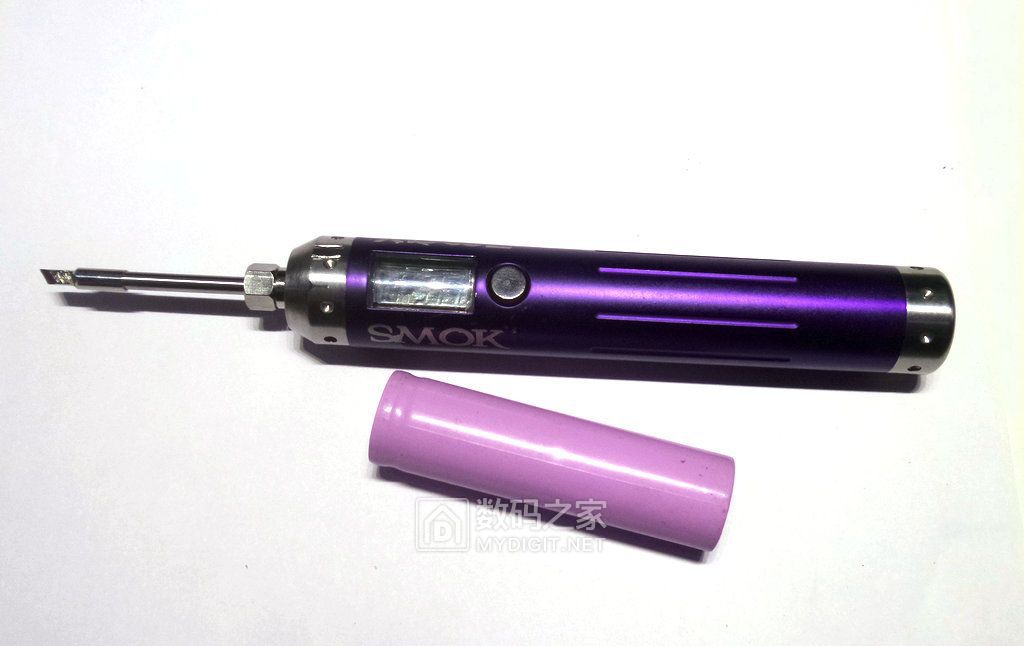

找个18650电池对比一下。
组装好个头也不是很大。

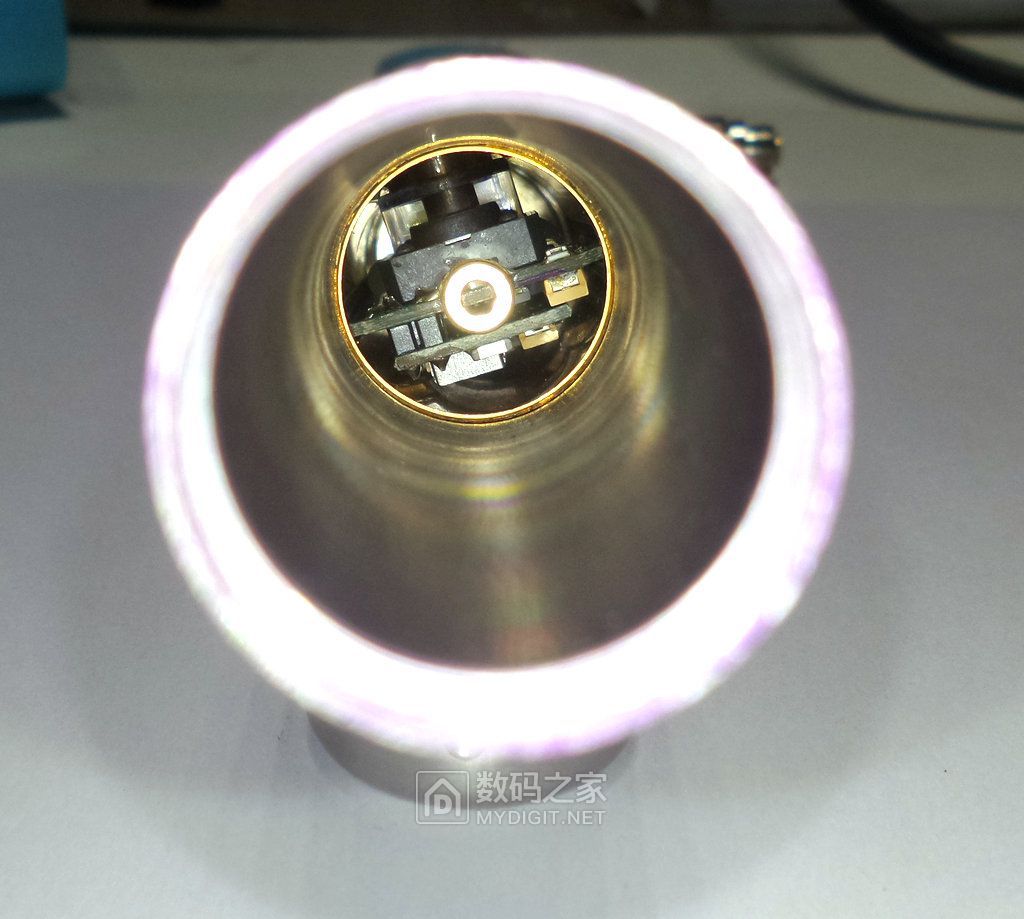

电池仓往里面看，能看到电路板。

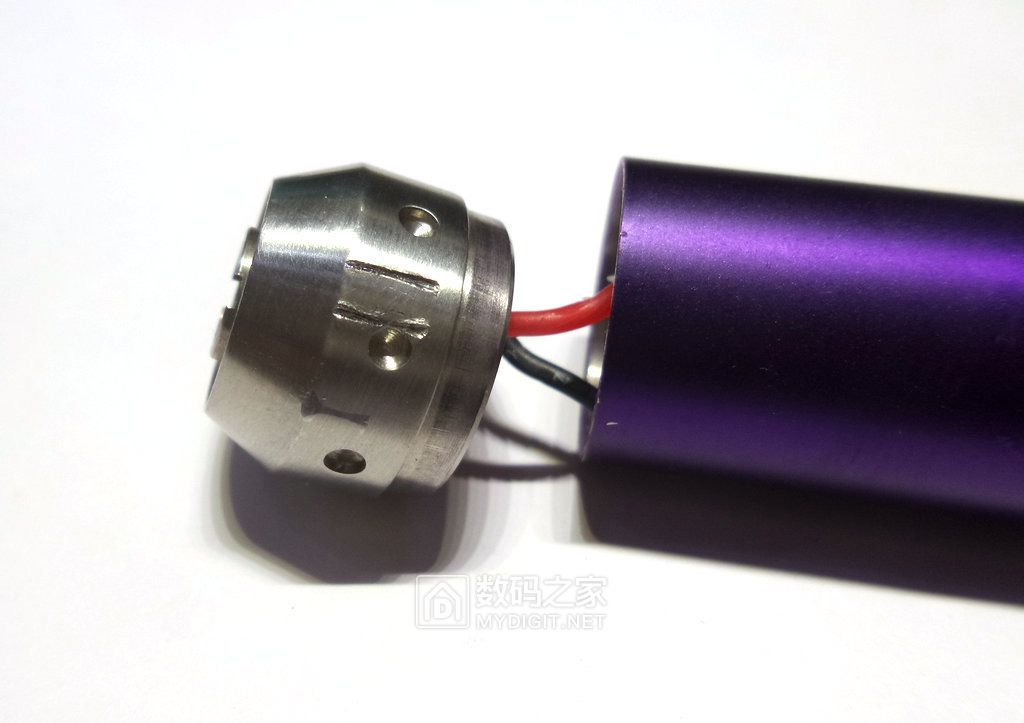

琢磨了一下，应该先拆掉头部。但是怎么拧也拧不动。没有台钳，只好上大力钳夹住头部，然后来回晃动手柄。搞了半天才拆开，拆开以后发现根本就没有胶，也没有卡口，完全靠过盈配合涨紧。松掉钳子傻眼了，直接破相了。

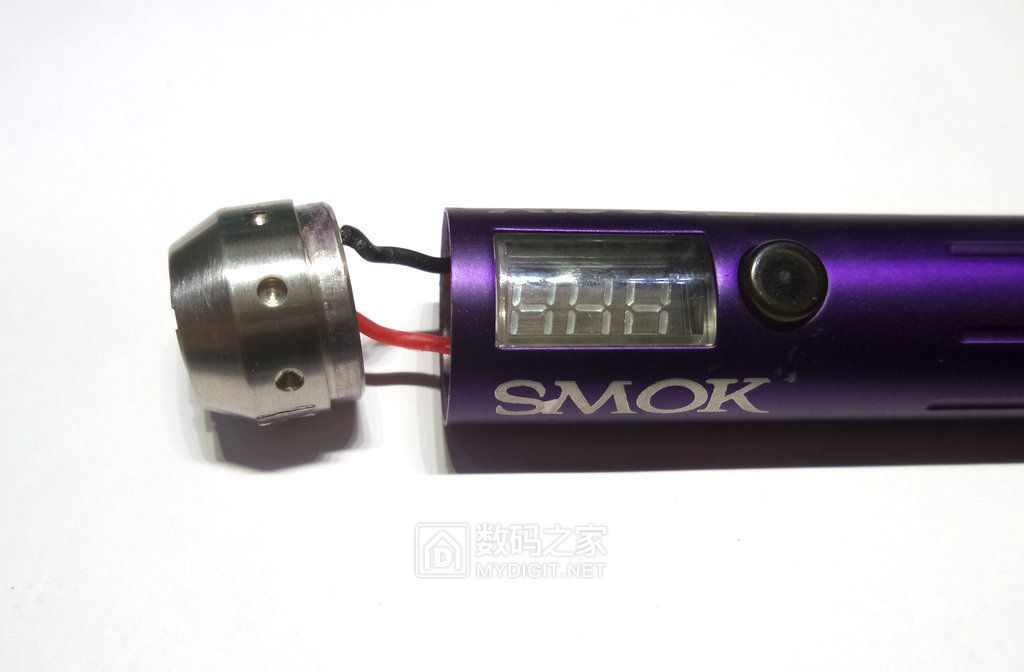

拆掉头部以后发现电路板还是推不出来。

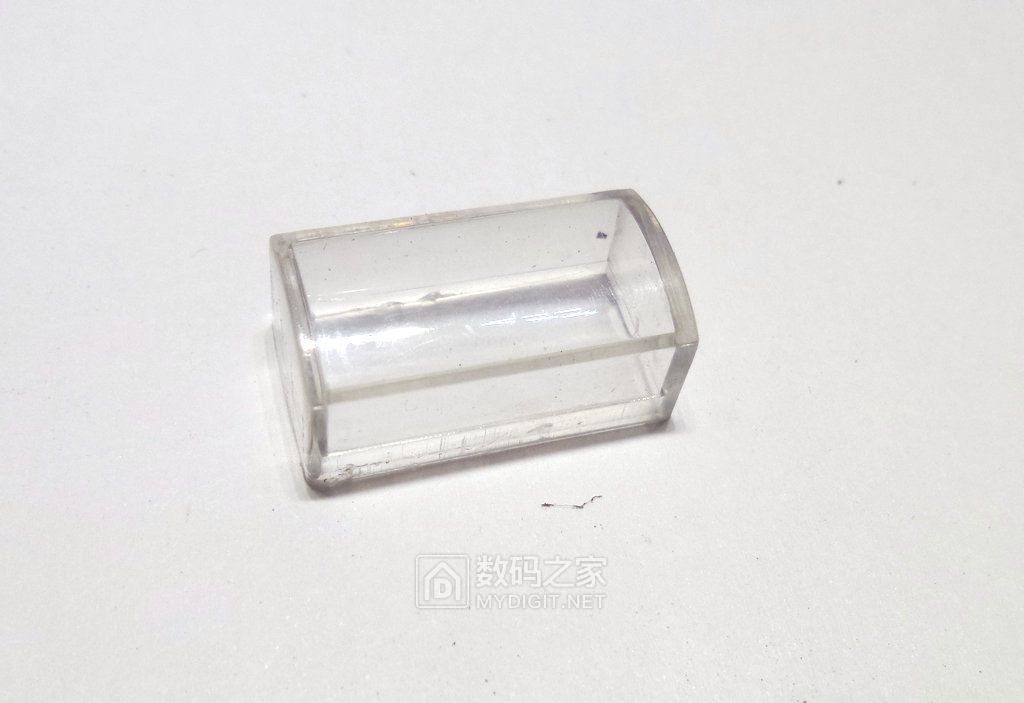

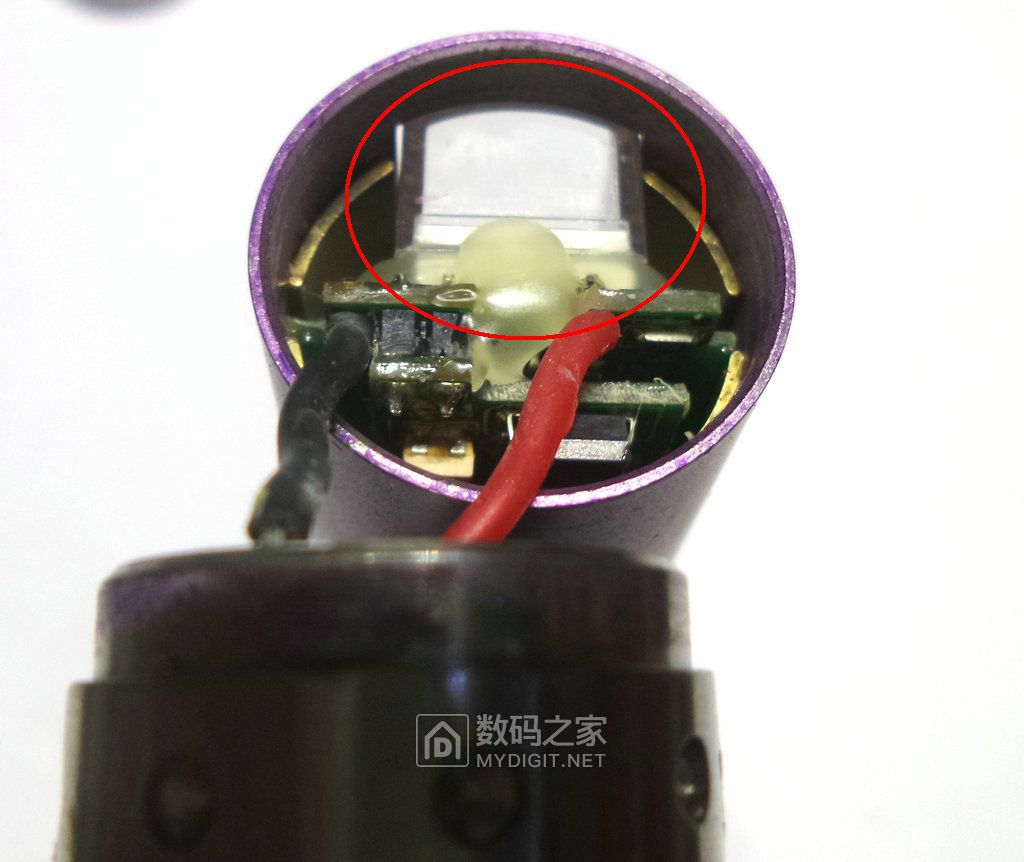

看了一下，原来数码管还有个保护壳，正好卡在数码管和桶身的开孔处。
用小螺丝刀把这数码管的外壳像外撬，然后通过桶身的开口取下来。

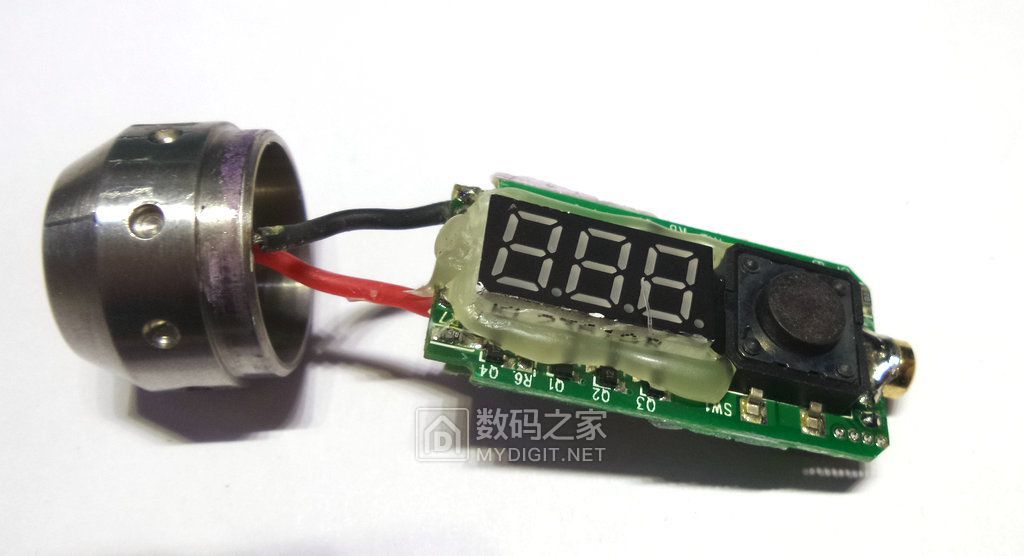

这样就可以抽出电路板了。

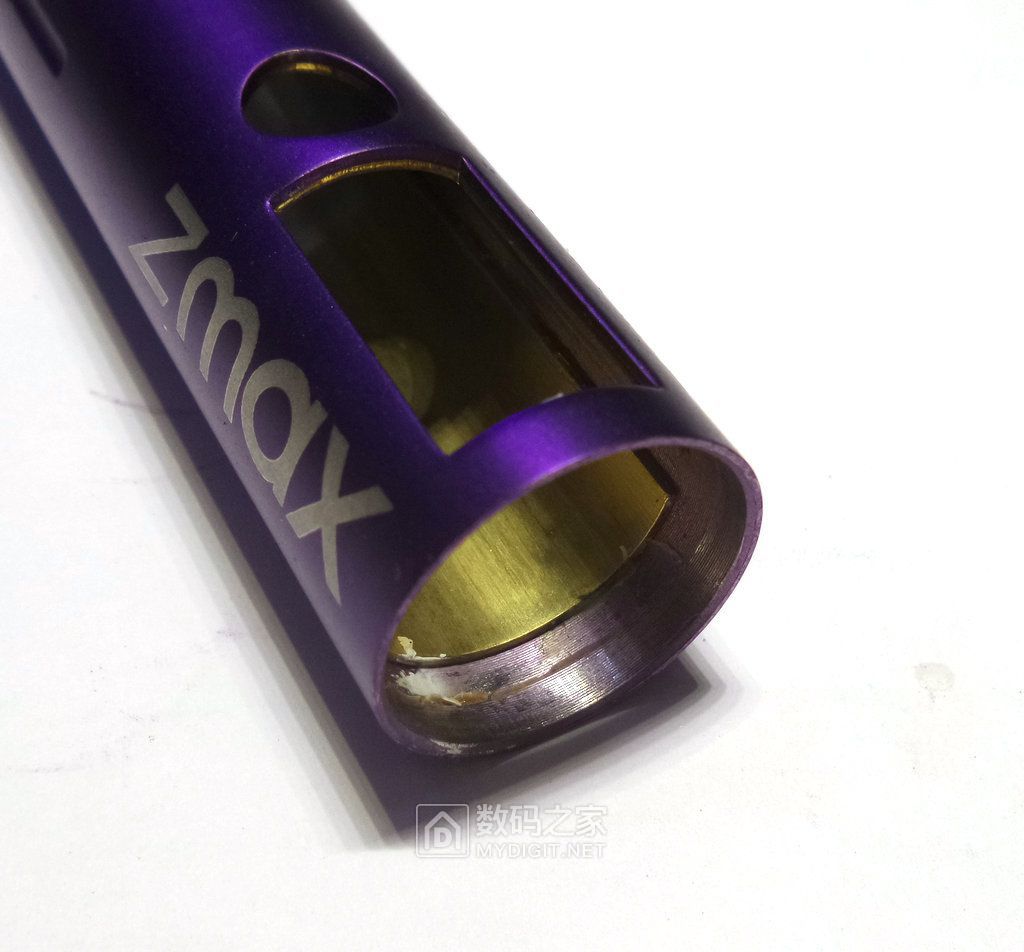

抽出电路板后，桶身内部还有一层铜皮。

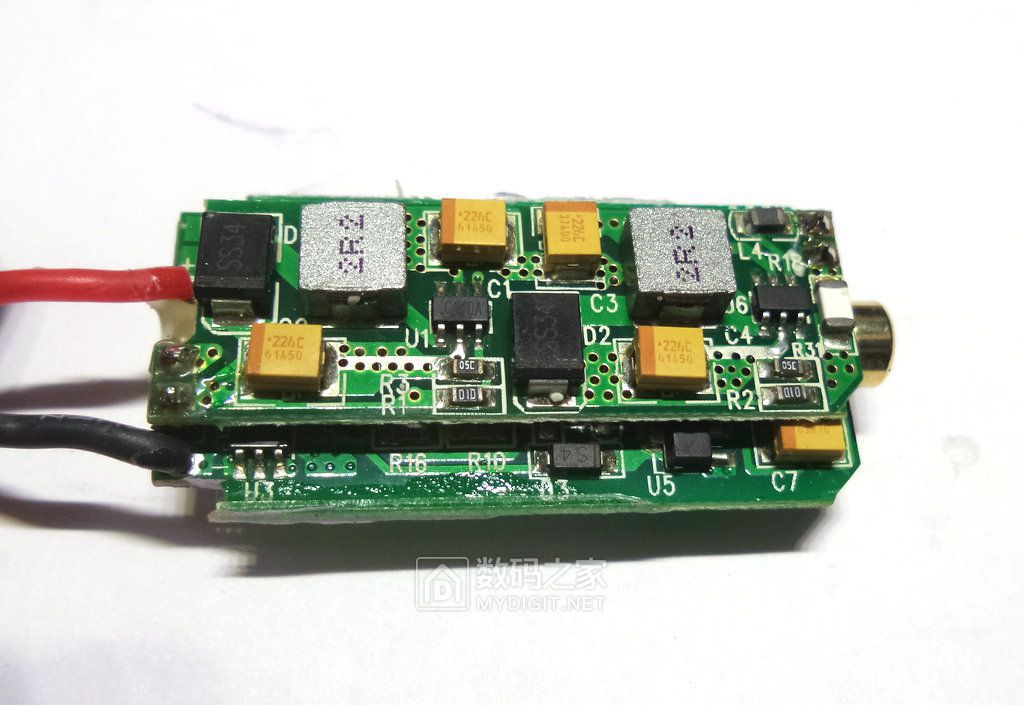

电路板反过来，有黄豆！不错啊！这一面是两个完全一样的升压电路。

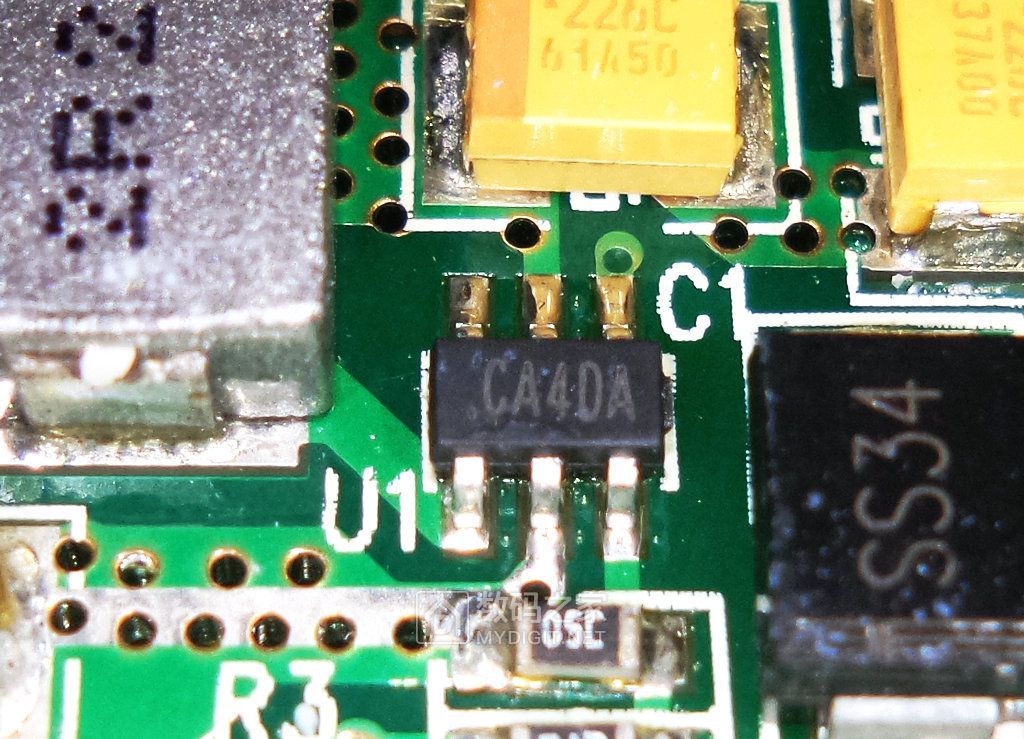

升压IC
SS34肖特基。

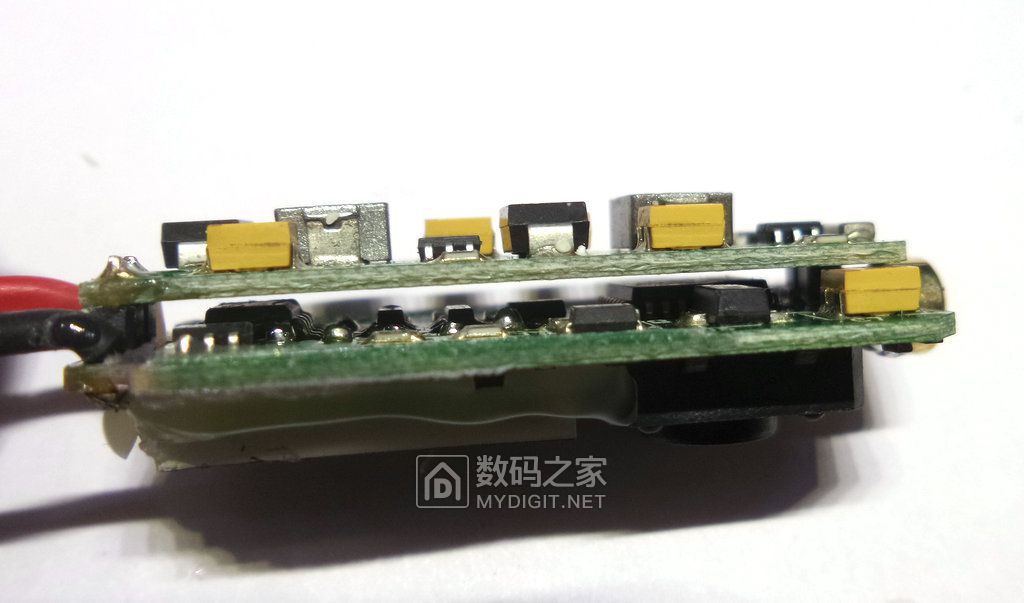

整机电路部分为上下双层板结构。

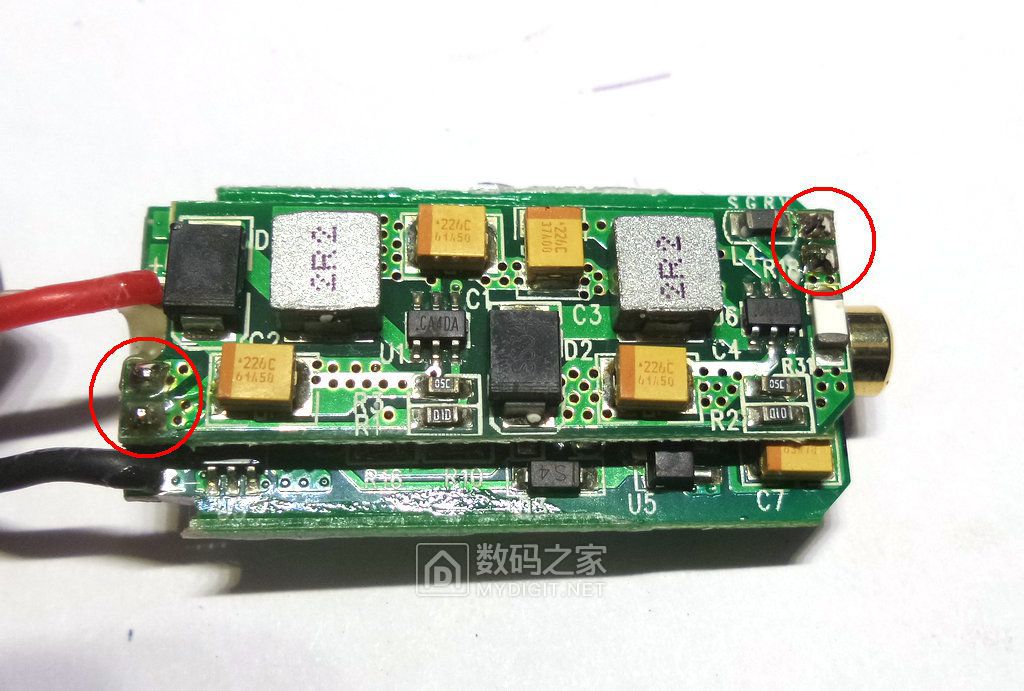

上面这层要拆下来得拆掉两组排针，排针是直接焊上去的。

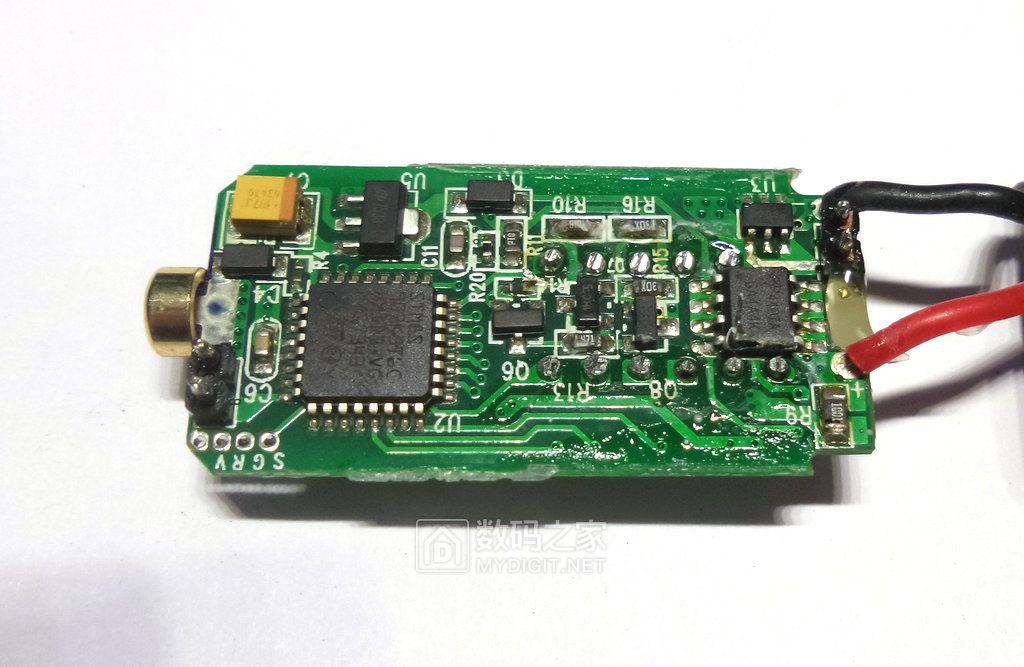

分离后的下层电路板。
STM8单片机。

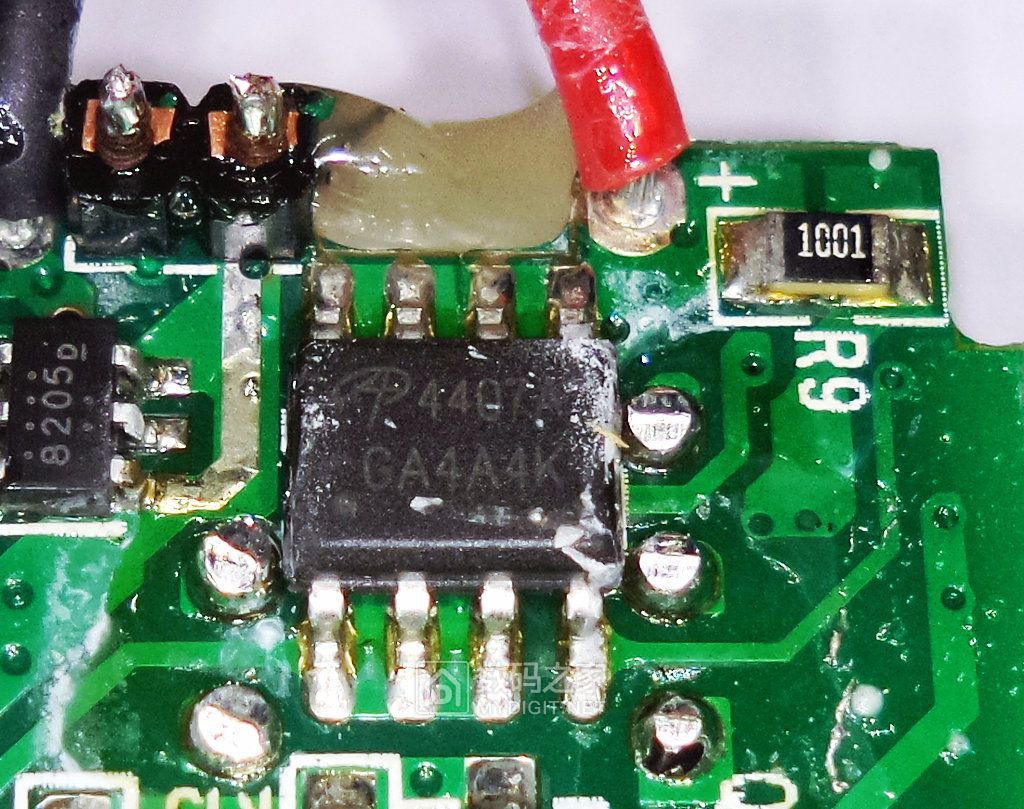

4407mos

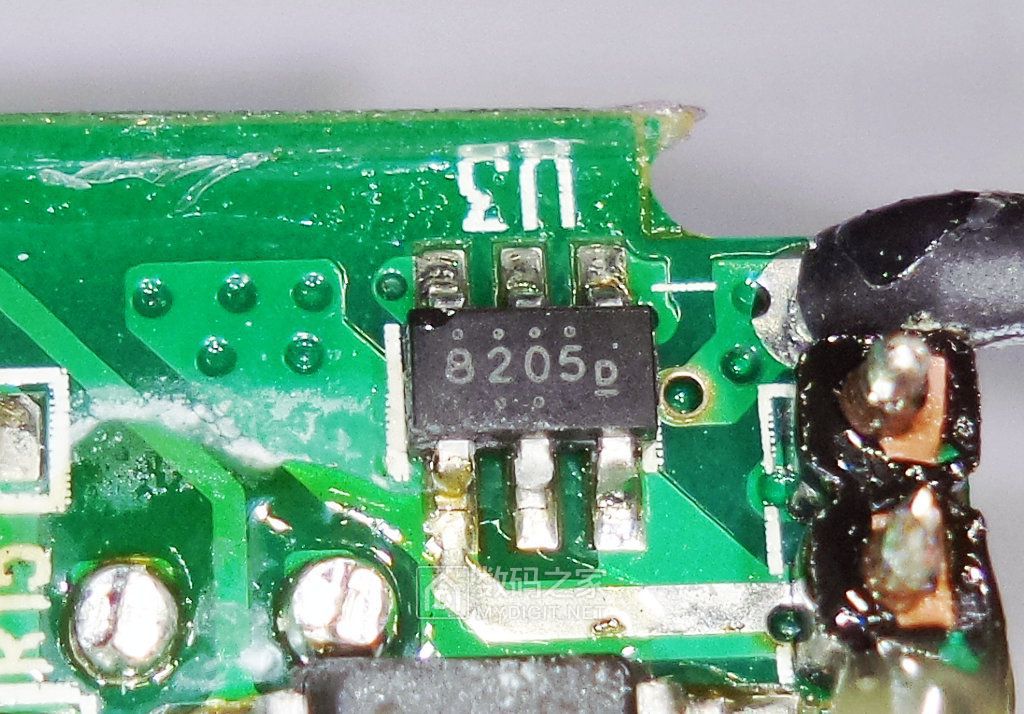

8205锂电池保护IC

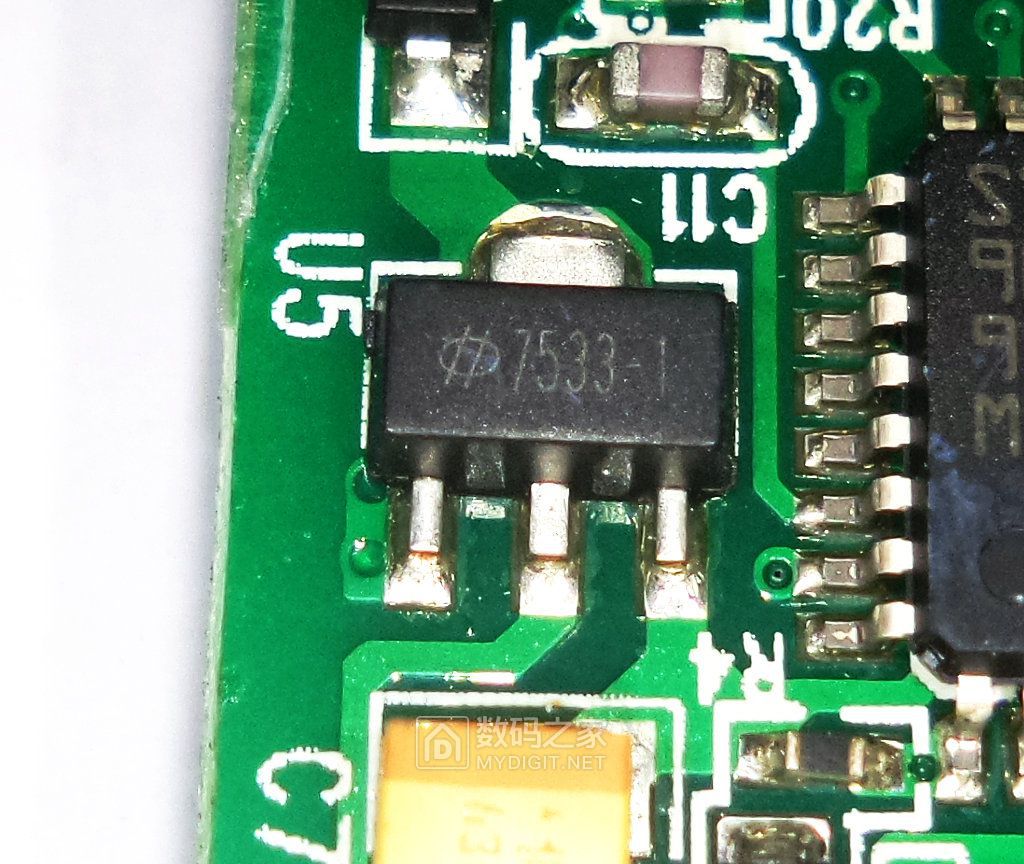

7533 LDO

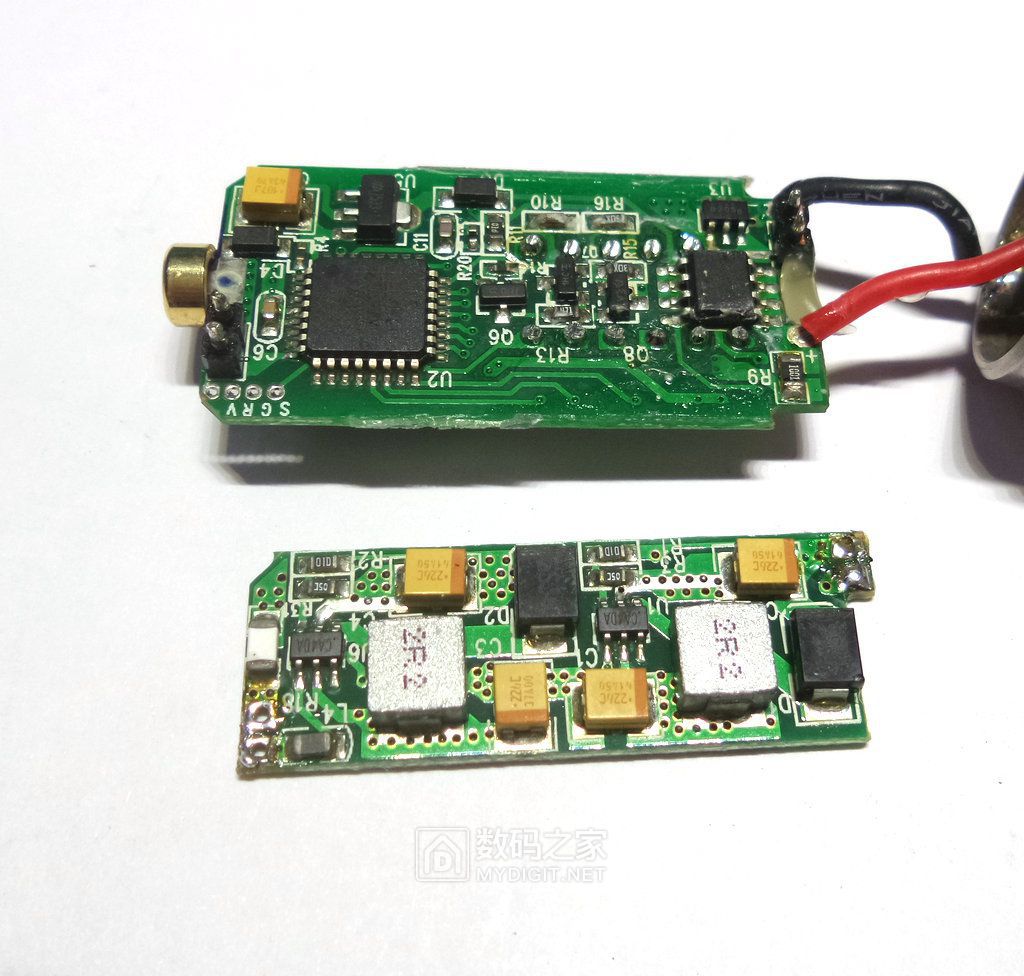

两块电路板合影。

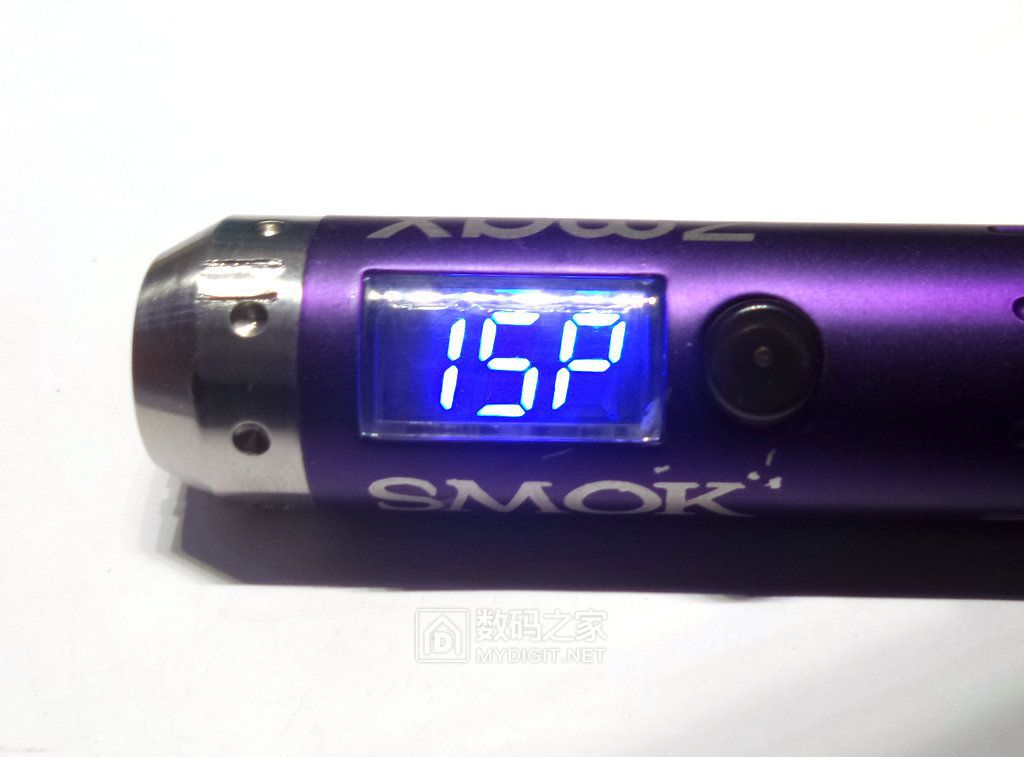

重新装好烙铁开始玩玩看。通电瞬间，数码管上会显示个15P。是15W的意思？

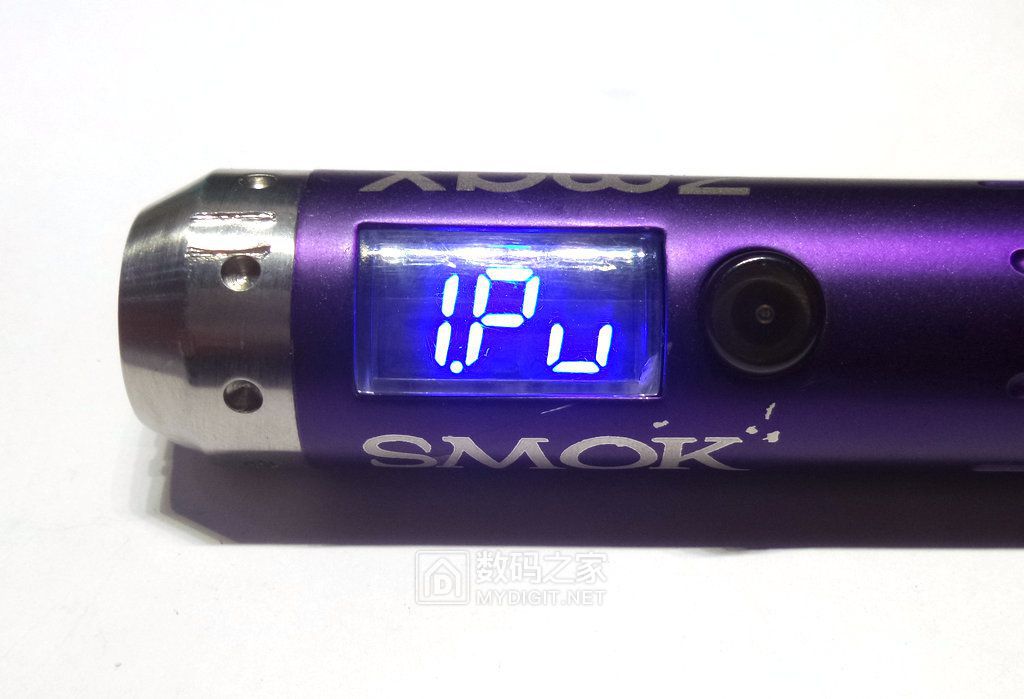

两秒内快速按下按键三次可以进入设置菜单。

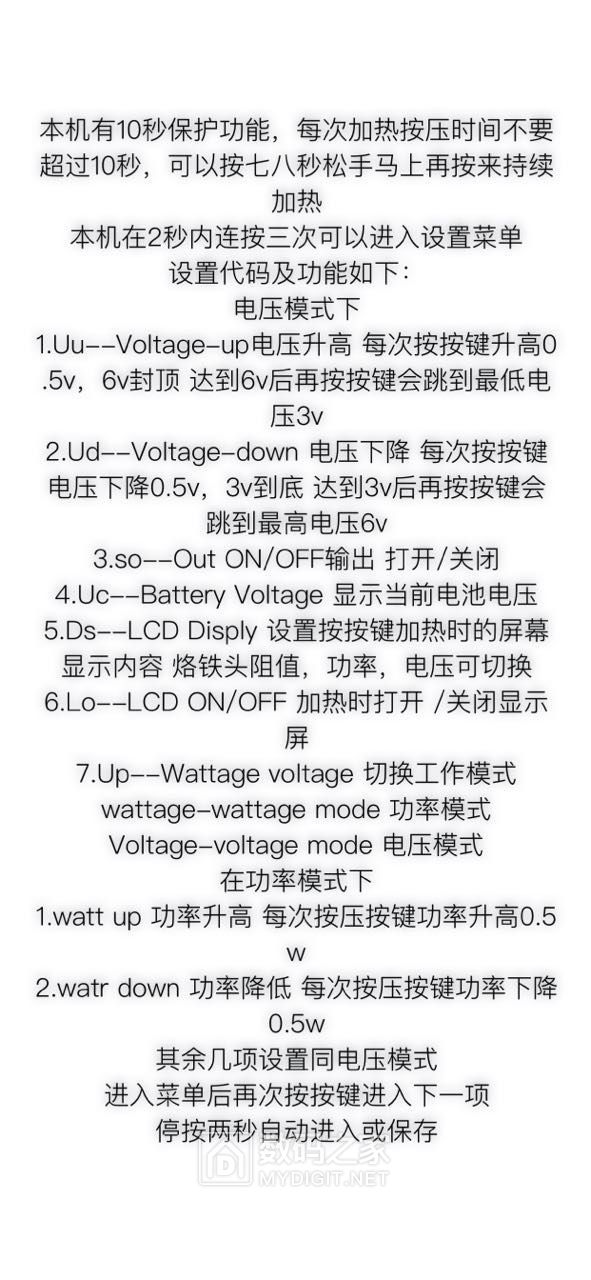

而且这设置菜单居然高达8项！
单键，三位数码管，两位显示代码，这还真是记不住这么多设置项啊！无所谓了，能加热就行。

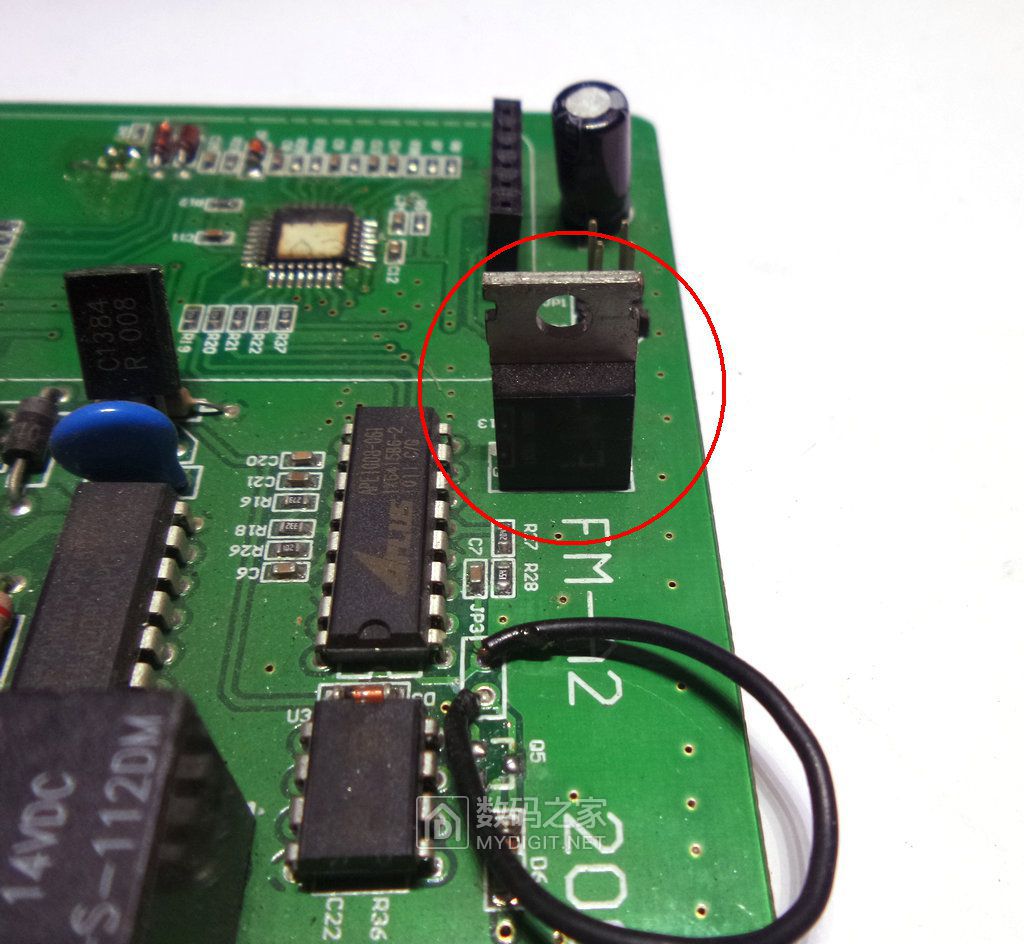

找了块料板，试试这烙铁。就拿这TO220的管子开刀吧！

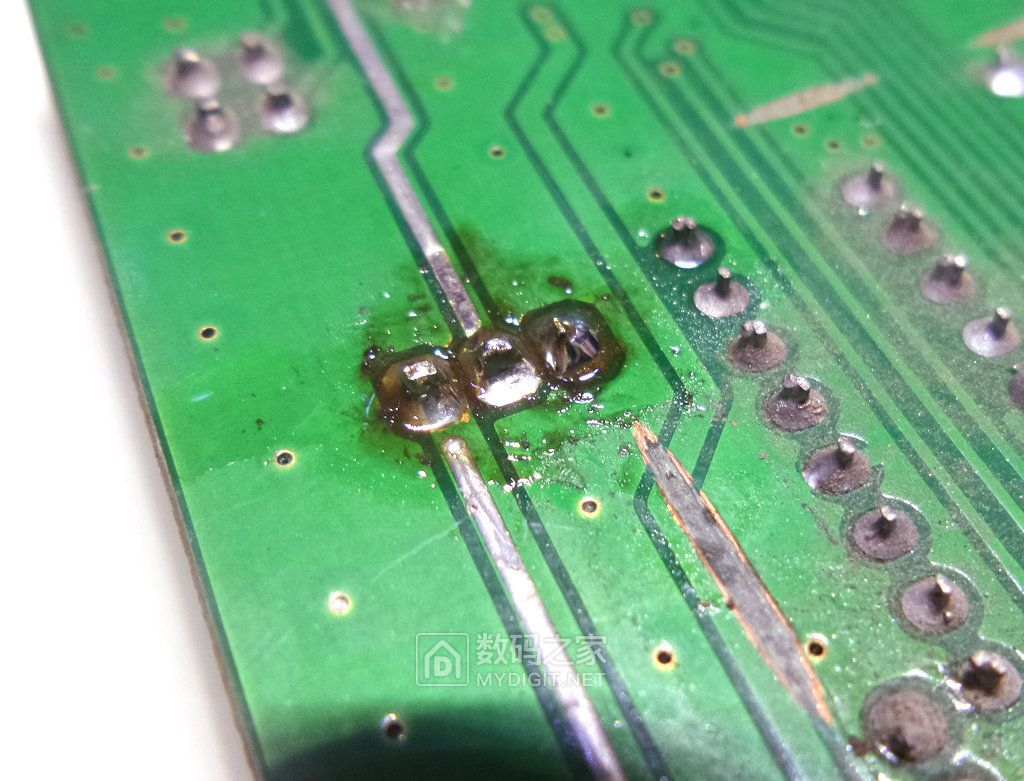

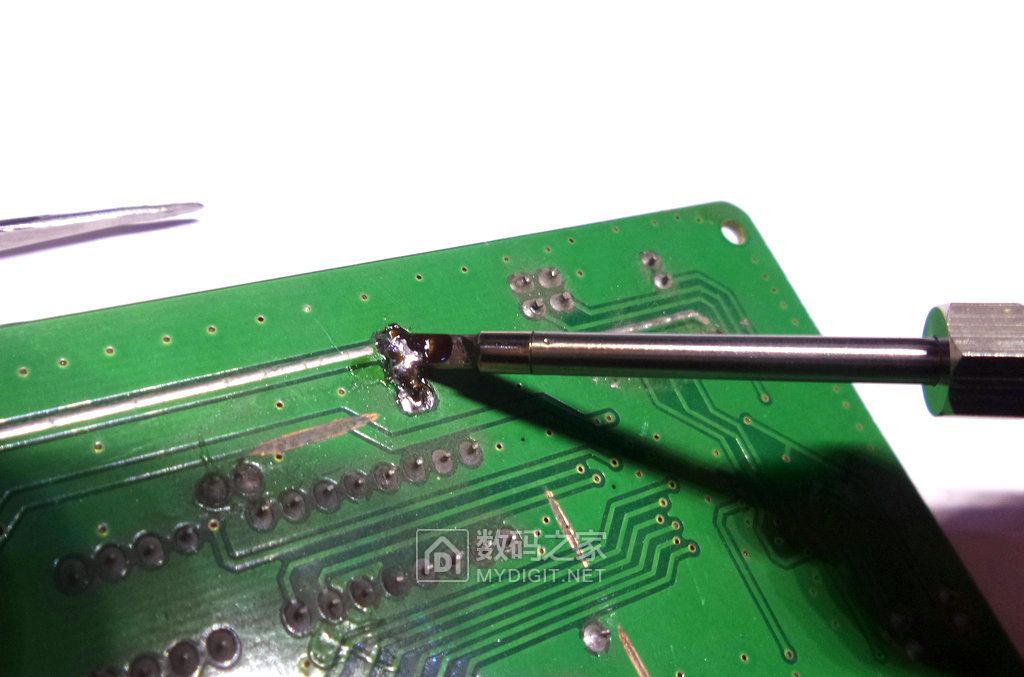

加热的时候要一直按住按键，多少有点不方便。不过倒是比较省电，不用担心不使用的时候忘记关机。没用吸锡器，直接堆锡拆。毕竟只有15W的功率，而且烙铁头热容又小，再加上双面+过孔的电路板，所以多少还是有点费劲的。

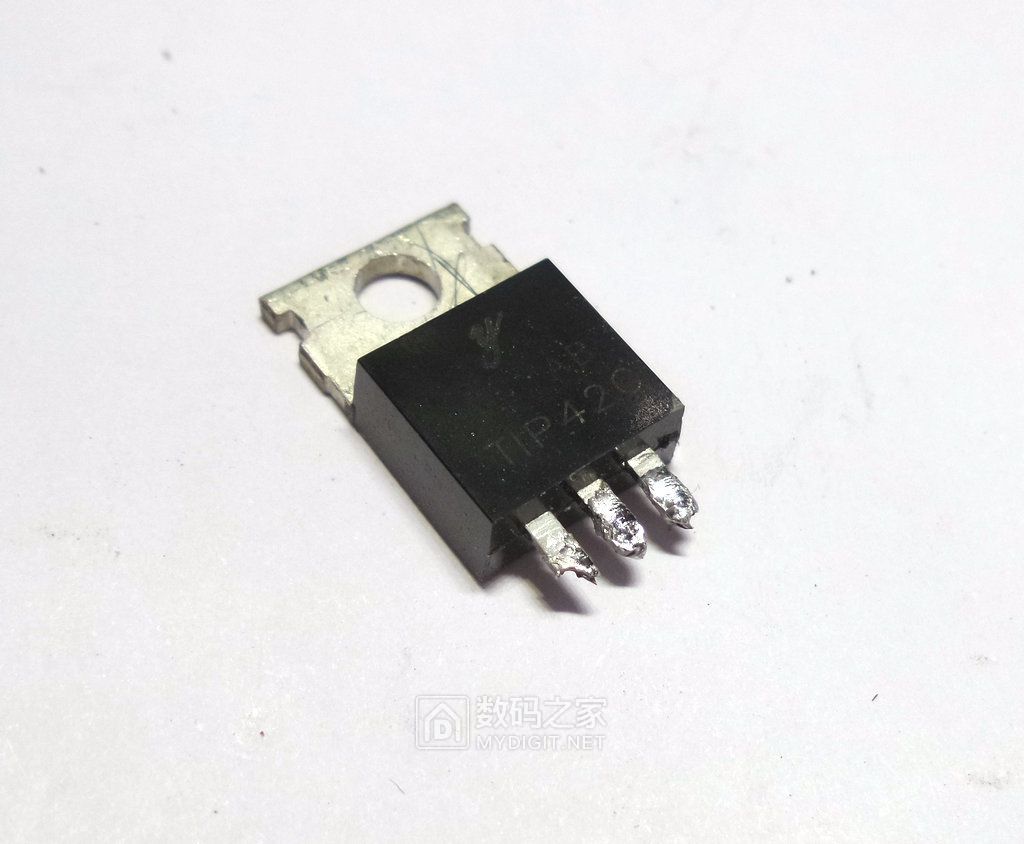

最终还是成功拆下。

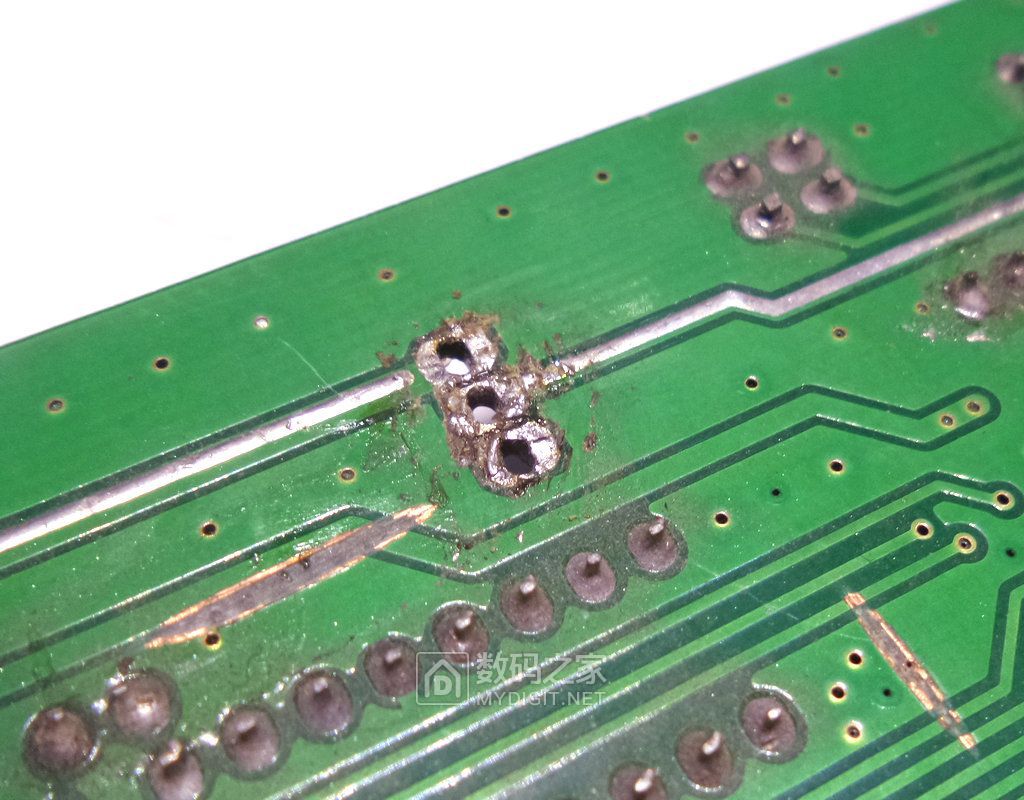

拆下来后的焊盘。
手动吸锡器清理焊盘。
再把管子重新焊回去，还可以哦！

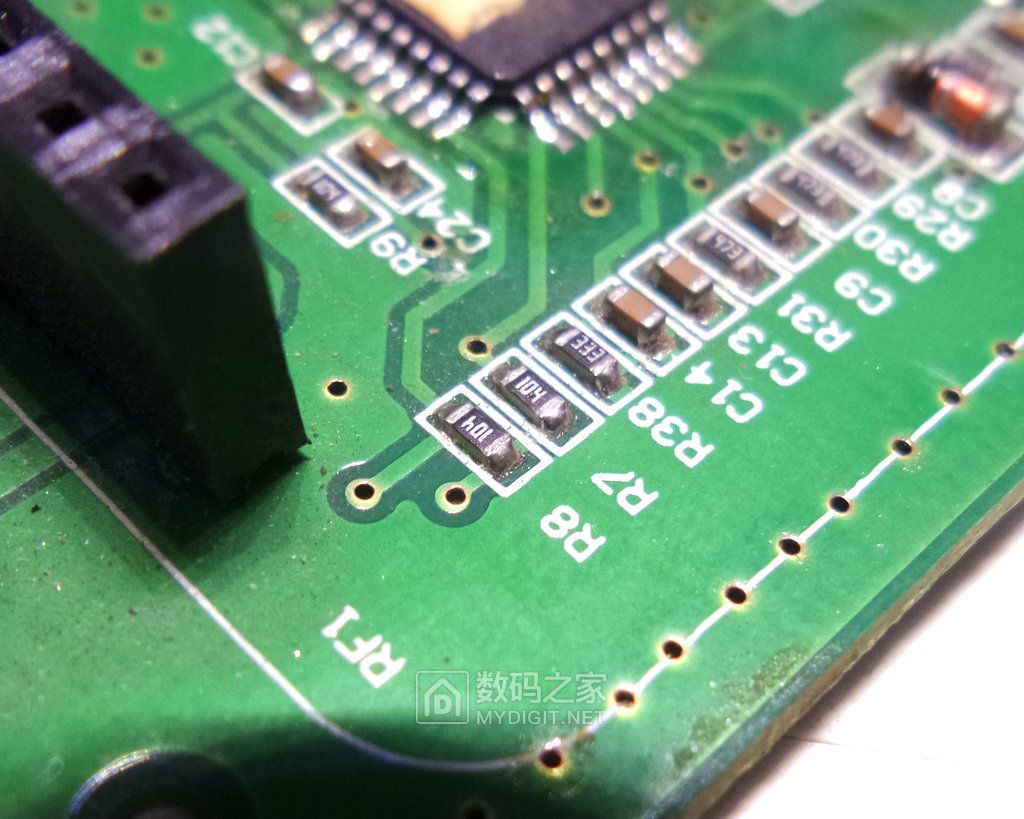

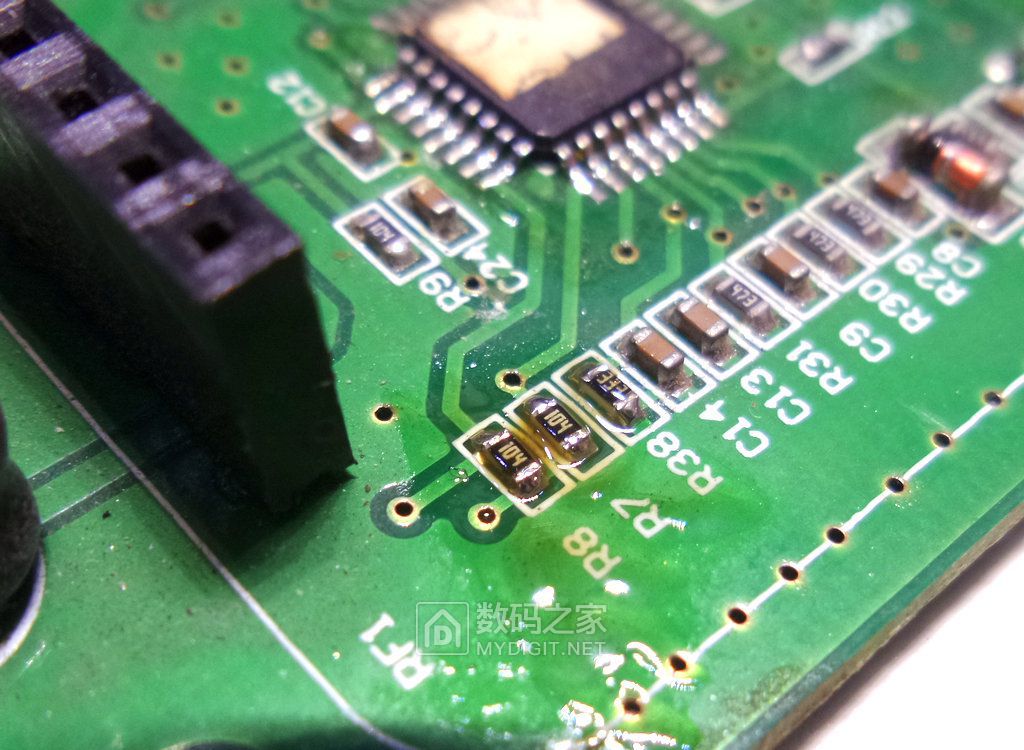

再来拆个0806的贴片电阻。

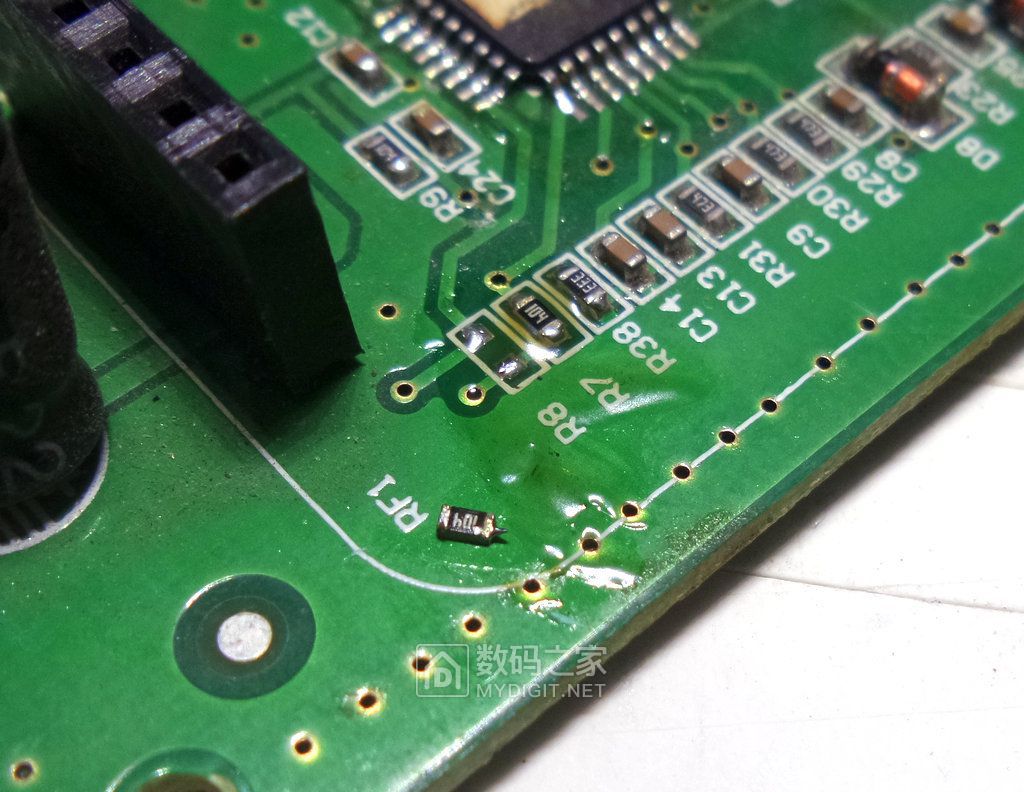

很轻松就拆下来了。
再焊回去！
虽然功率只有15W，不过拿来应急还是很方便的。毕竟无线无电池包，一节18650就可以了！
谢谢观看！
