我们专业生产 地下电缆故障定位仪 ，接下来为大家分享电缆故障测试仪多脉冲测试连线与操作步骤。
全智能多次脉冲电缆故障测试仪 - 华意电力
测试前的准备工作：
1、测全长
在进行冲击高压多次脉冲法测试之前，应首先进行电缆全长的测量。此步骤的目的是检查仪器是否有故障，同时保存此波形，以便判读故障距离。低压脉冲法测试的开路全长波形如图所示。
2、将高压发生器、电缆故障相机、系统接地线、电缆接地线、电缆故障测试仪连接起来。仔细检查接线确保无误。现场接线如图十八所示。
3、打开仪器电源，屏幕将在完成自检程序后自动进入设置界面。根据现场被测电缆种类、长度和初步判断的故障距离选择脉冲宽度，按照屏幕模块中的相关键完成初始状态设置。
完成设置界面后，图形界面左上方将显示一行此次设置的所有参数值。

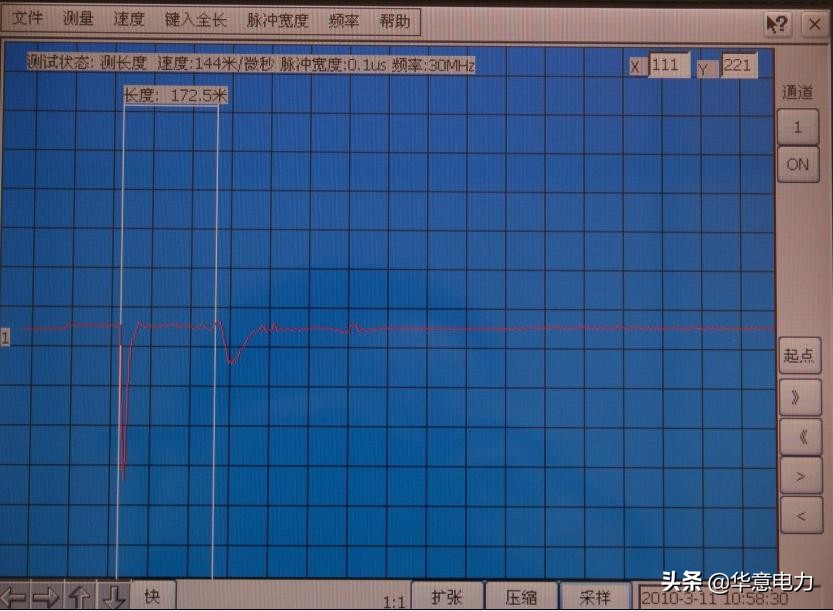

低压脉冲法测试的开路全长波形界面
