最近整理机房发现了躺在角落里的HP 5800-24G-POE+交换机。真的好浪费啊，此交换机虽然有些年头了，但是现在还是有很多应用场景的。此物已有7、8年的历史了，今天就给它清清灰，活动活动筋骨。
我们先看看此交换机的参数：

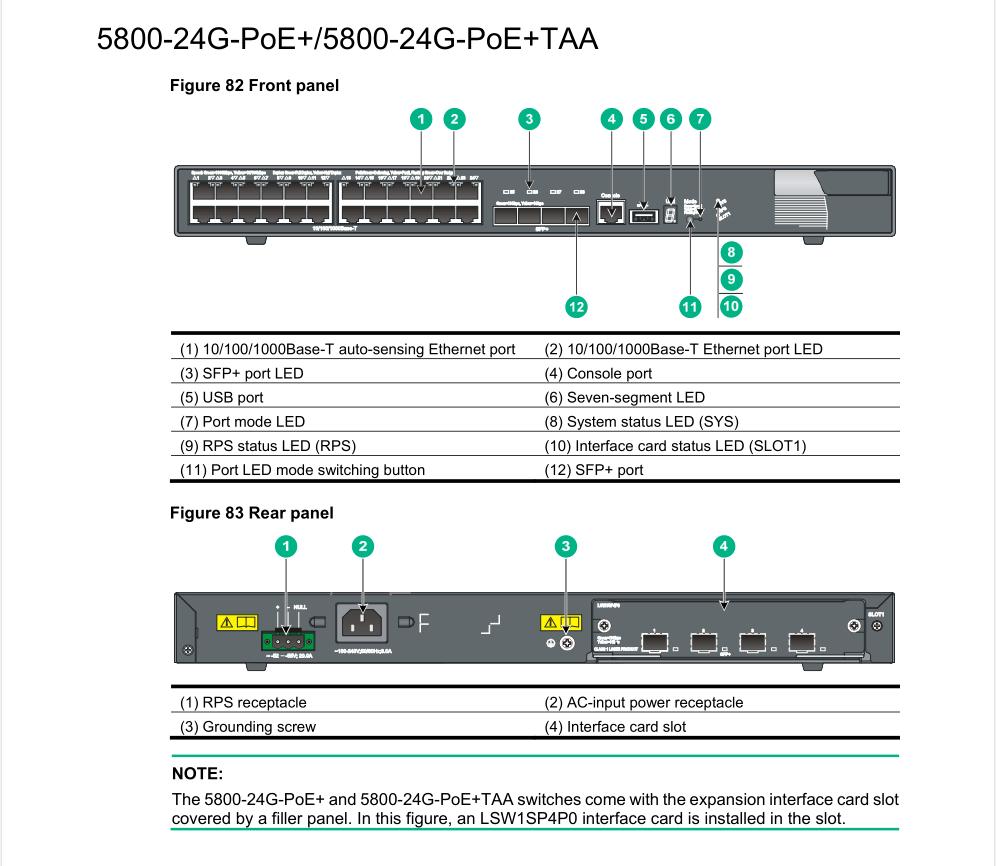

前后面板接口示意图
来看看它的真容：

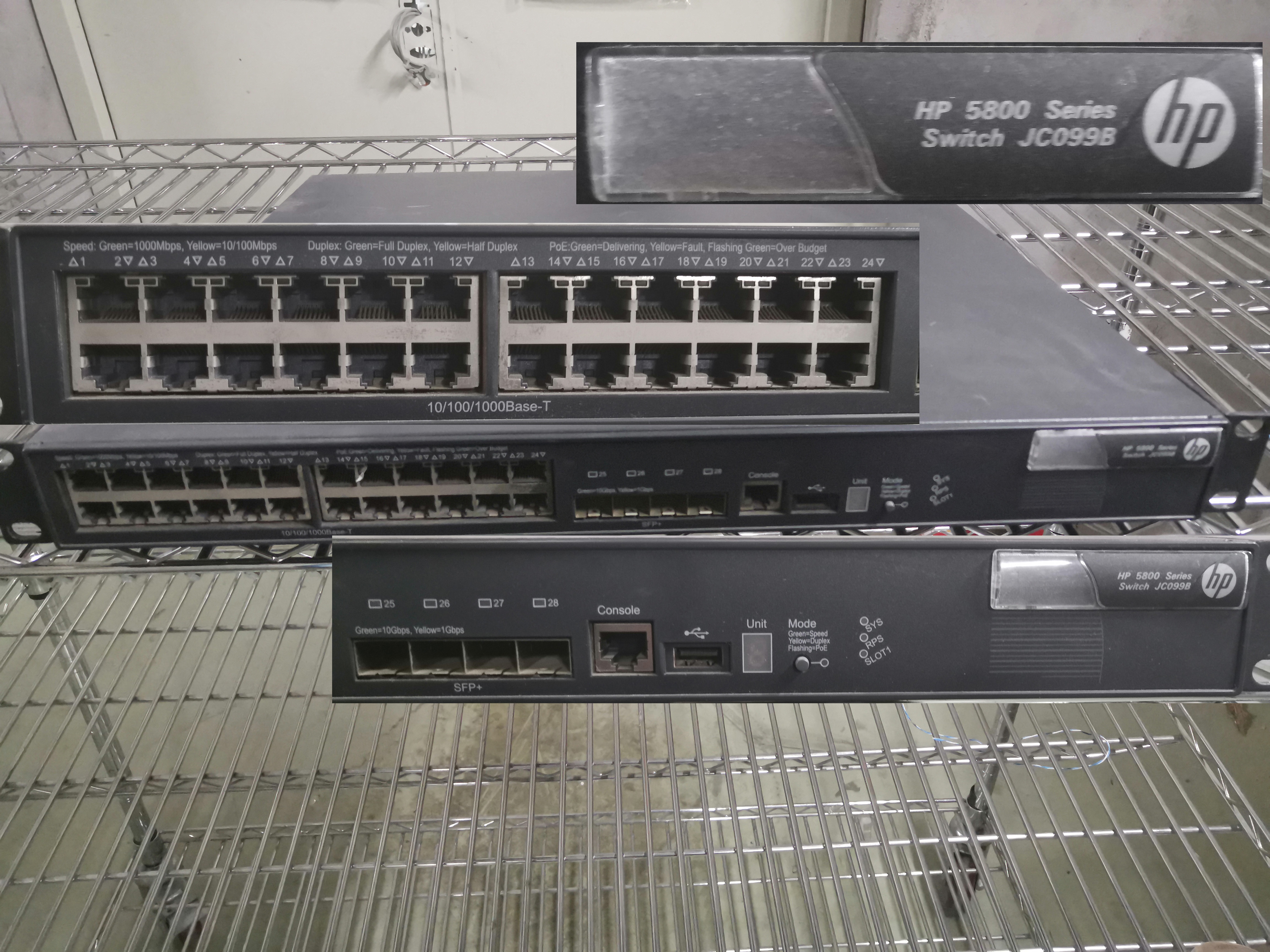

前面板
侧面图片

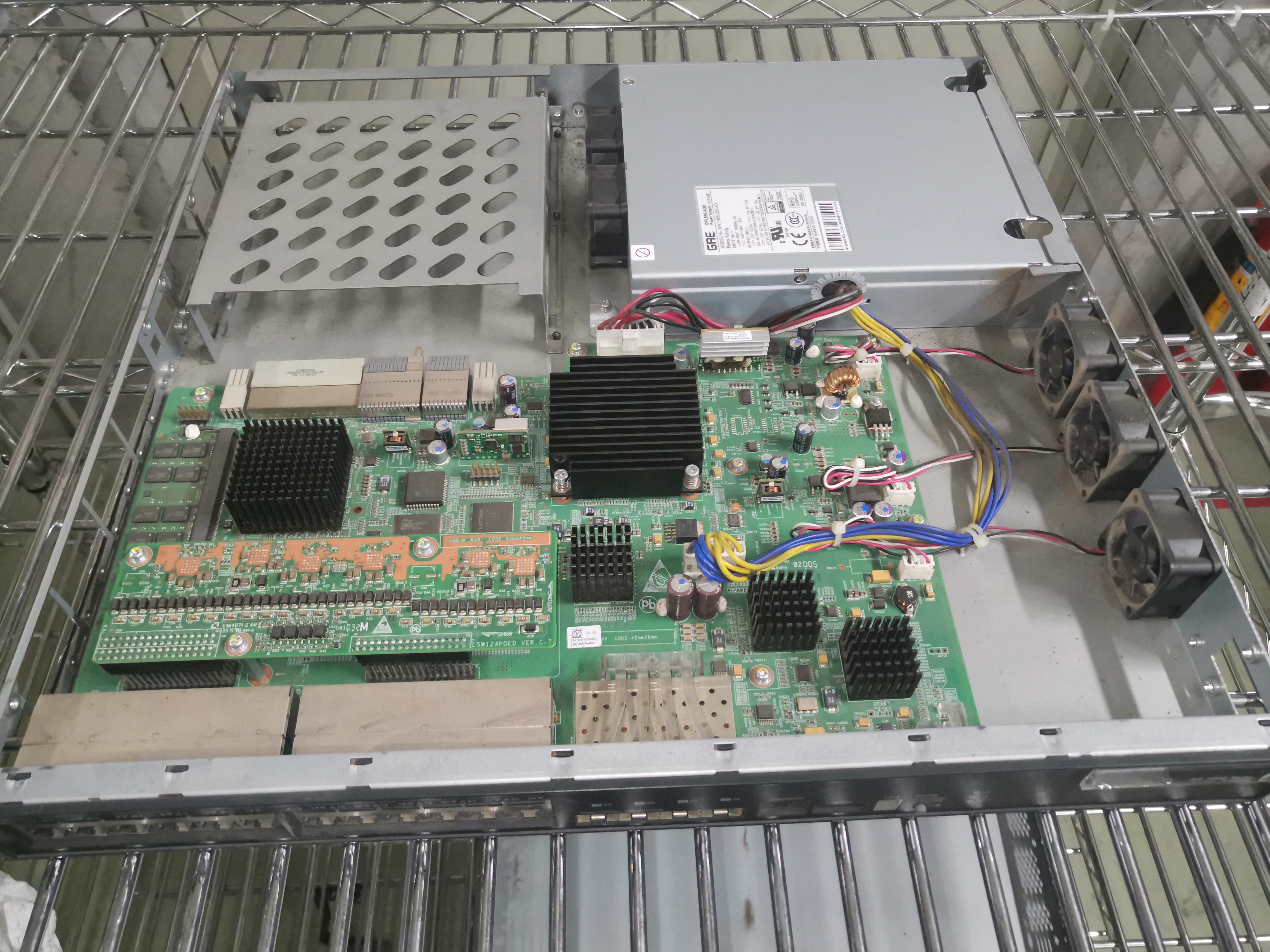

拆开后全貌

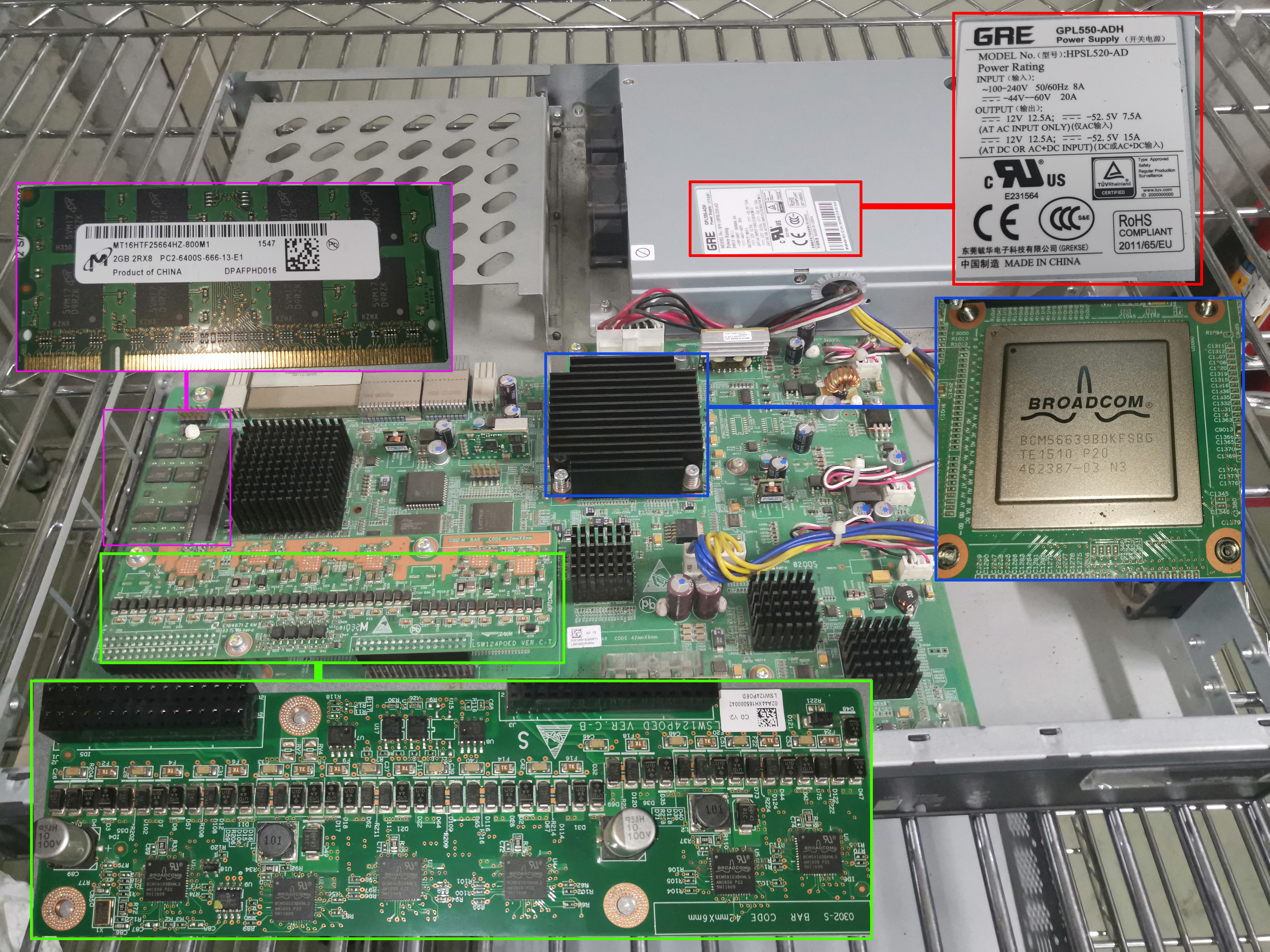

主板全貌：
紫色：2G DDR2 Memory
绿色: POE控制板
红色：开关电源
蓝色：112 Gbps MULTILAYER ETHERNET SWITCH
非常抱歉，有四个较小的黑色散热器由于是用硅胶粘在了芯片上无法拆除。因为此设备还要正常使用，所以就不*力暴**拆解了。也就无从知晓所用的芯片了。
主板正面芯片
主板正面芯片：
白色 ：ST16C2552CJ UART 通用异步收发传输器
紫色 ：S29GL032N90TFI01 32Mb 3.0-Volt single-power Flash memory
深蓝 ：LVTH16244A 16-bit buffers and line drivers
红色 ：LCMXO1200C 3FTN256C FPGA Number of Logic Elements:1200
黄色 ：CL125 quadruple FET bus switch
绿色 ：58302 超低压差稳压器

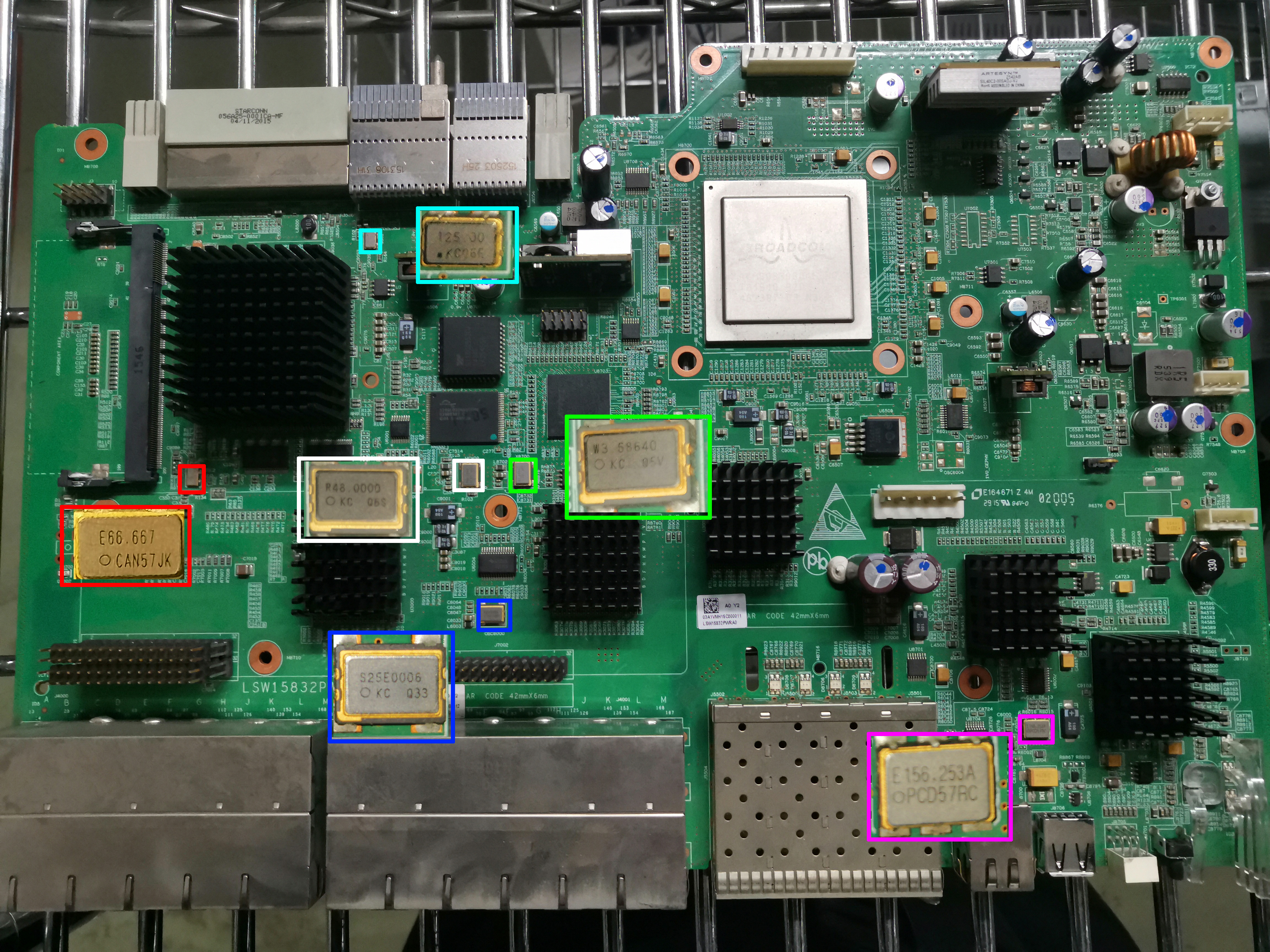

正面晶体振荡器
POE控制器
POE控制板：
蓝色 ： BCM59103 QUAD INTEGRATED IEEE 802.3AF-2003 PSE CONTROLLER

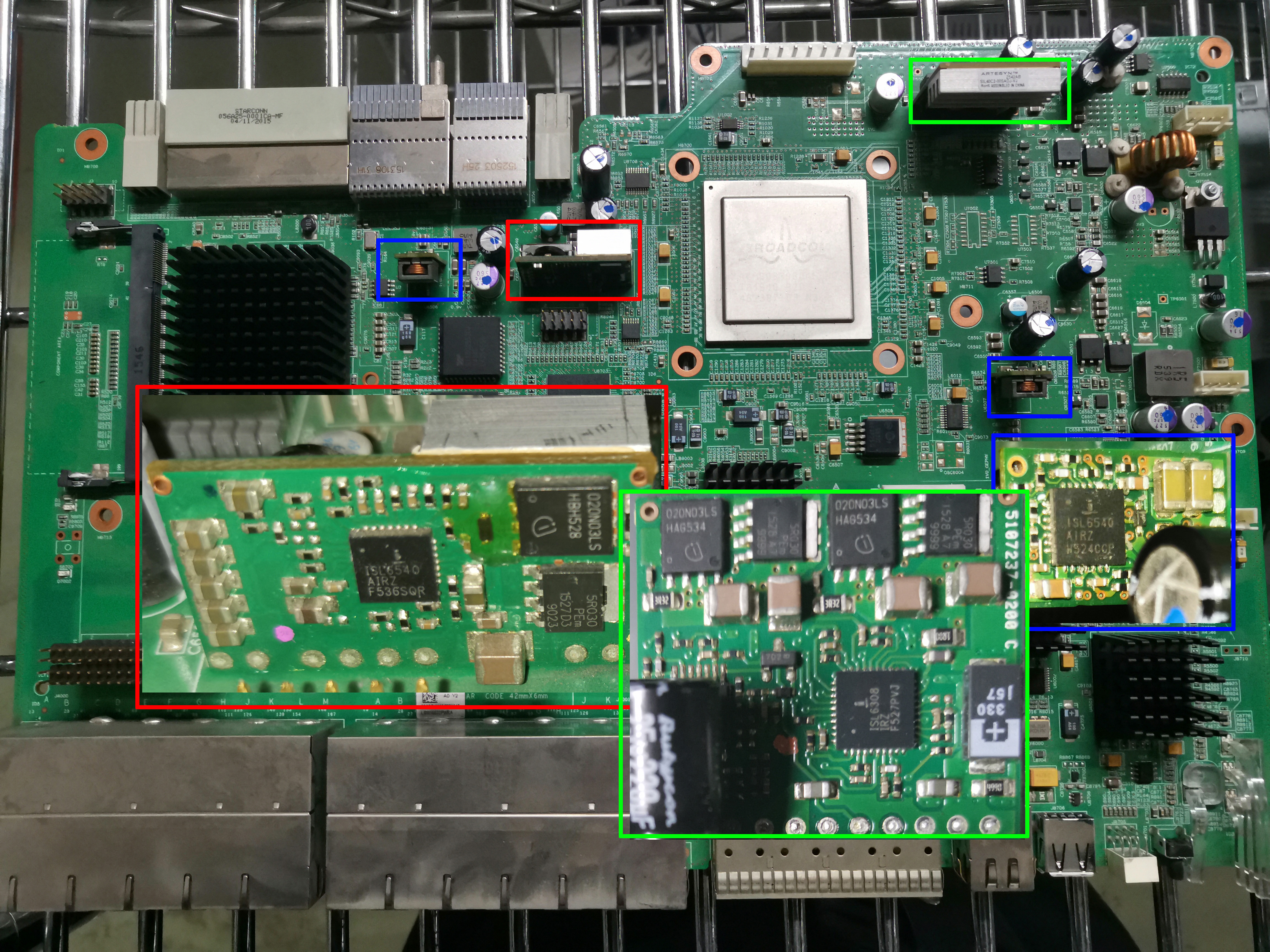

DC-DC
DC-DC模块：
红色 ：ISL6540 Single-Phase Buck PWM Controller
绿色 ：ISL6308 three-phase PWM control
蓝色 ：ISL6540 Single-Phase Buck PWM Controller

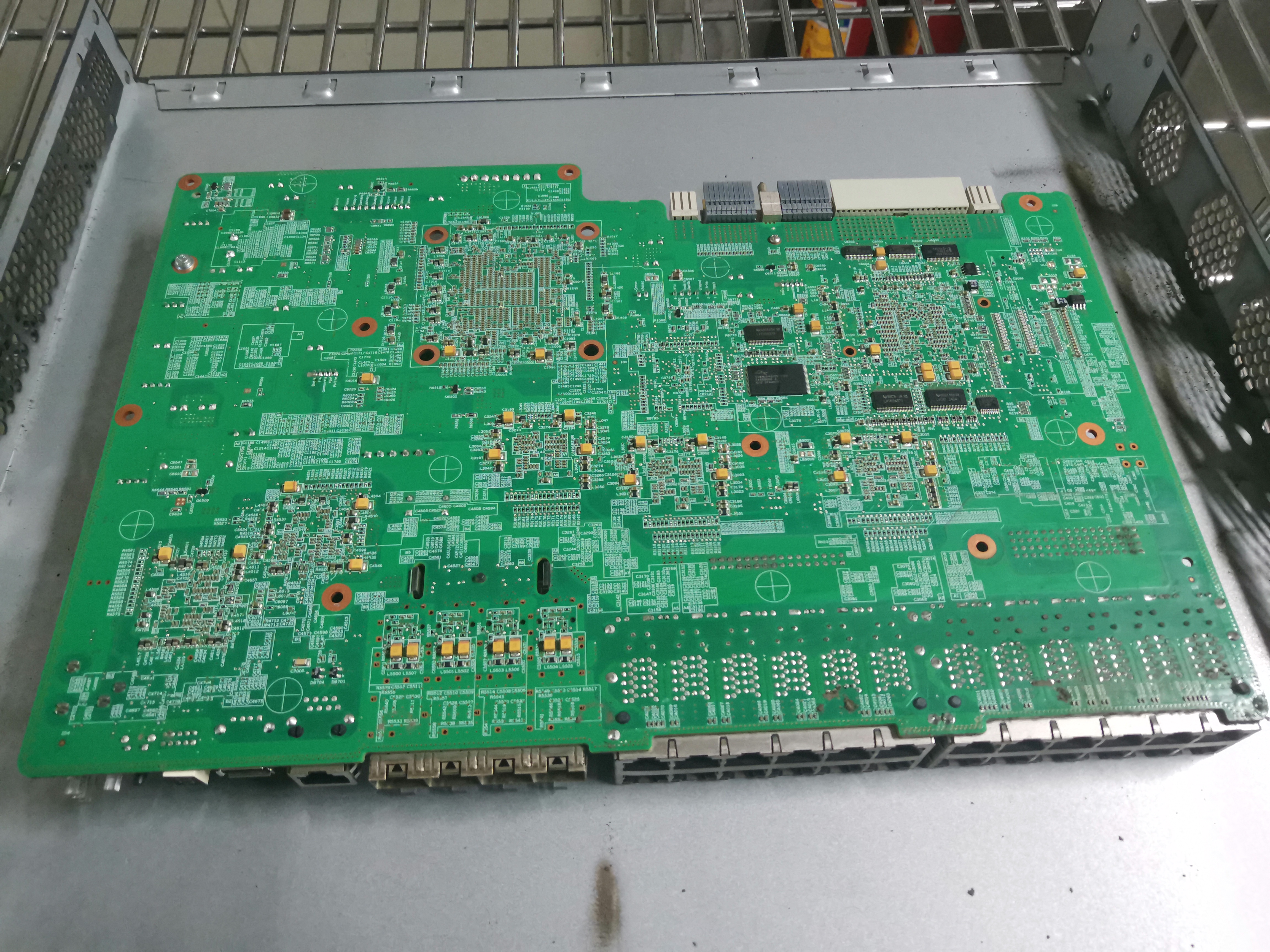

主板背面
主板背面芯片
主板背面 ：
红色 ：S34ML04G1 512MB SLC NAND Flash Memory
绿色 ：LVTH16373 used as two 8-bit latches or one 16-bit latch
蓝色 ：LVTH16373 used as two 8-bit latches or one 16-bit latch
白色 ：IDTQS32XVH245 16-bit bus switch
黄色 ：LVCR16245A 具有三态输出的 16 位总线收发器
紫色 ：LVC244A is a high-performance, low-power,low-voltage, Si-gate CMOS device
洋红 ：LVTH16244A 16-bit buffers and line drivers

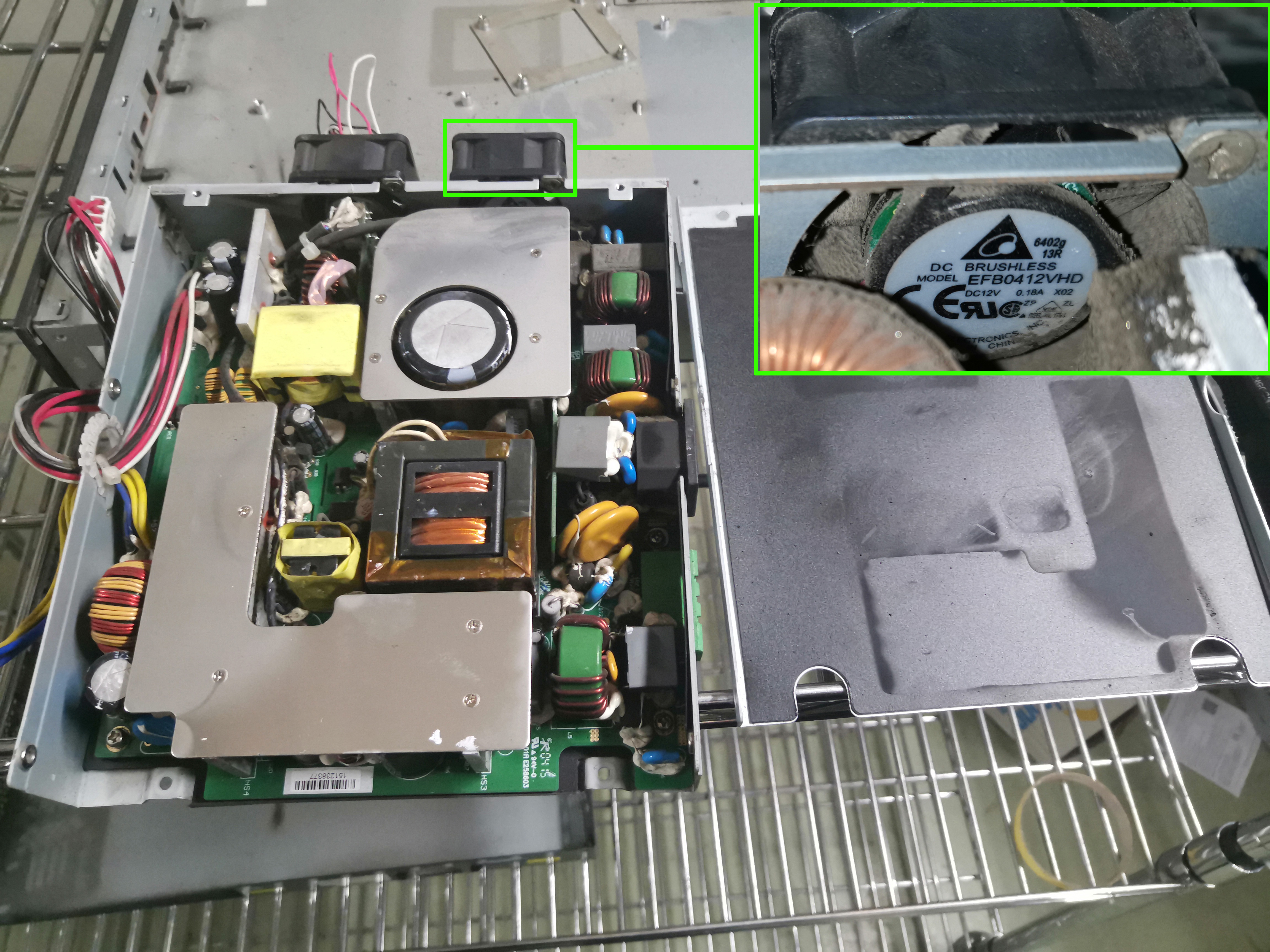

电源
电源全貌
扩展模块接口
我在某宝上查到此型号的二手交换机大概还需要1500元。
拆解就到这里。谢谢观赏。
