如何使用Minitab软件绘制质量管理中各类控制图

控制图的定义:是对过程或制程中各特性值进行测定、记录、评估，从而监察过程是否处于控制状态的一种用统计方法设计的图。

一、X bar-R管制图

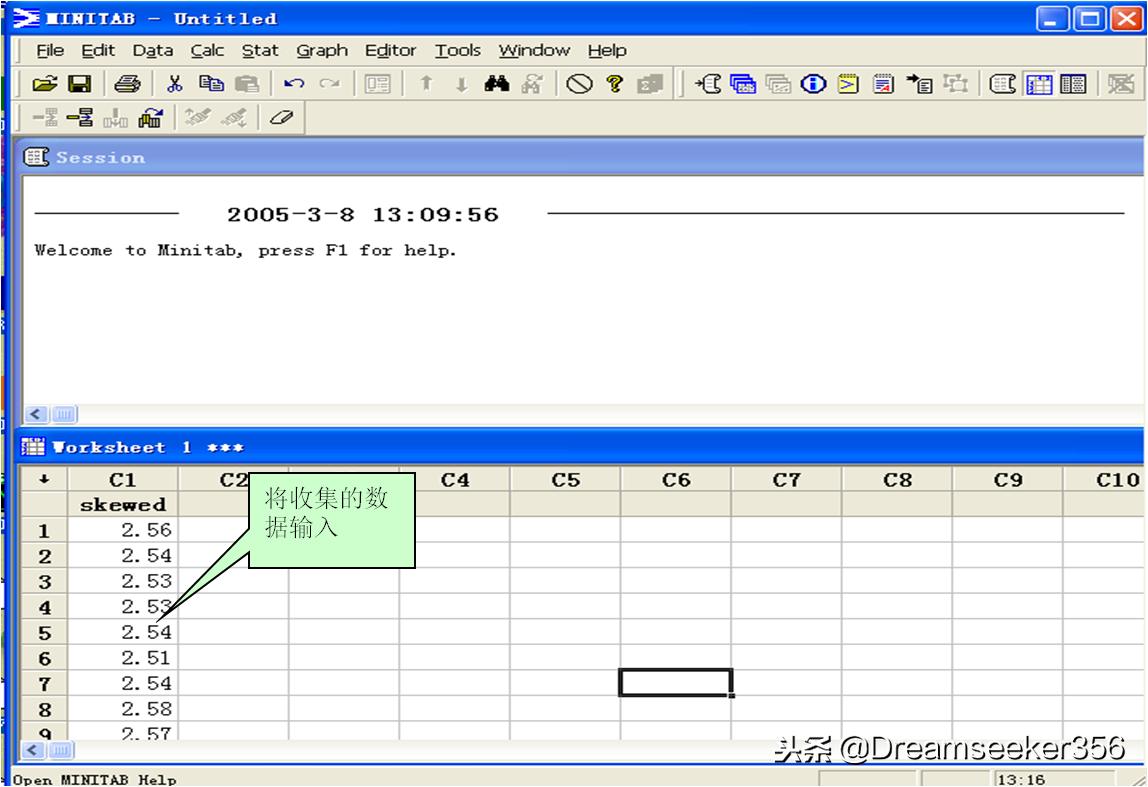

第一步:将数据输入Minitab工作表

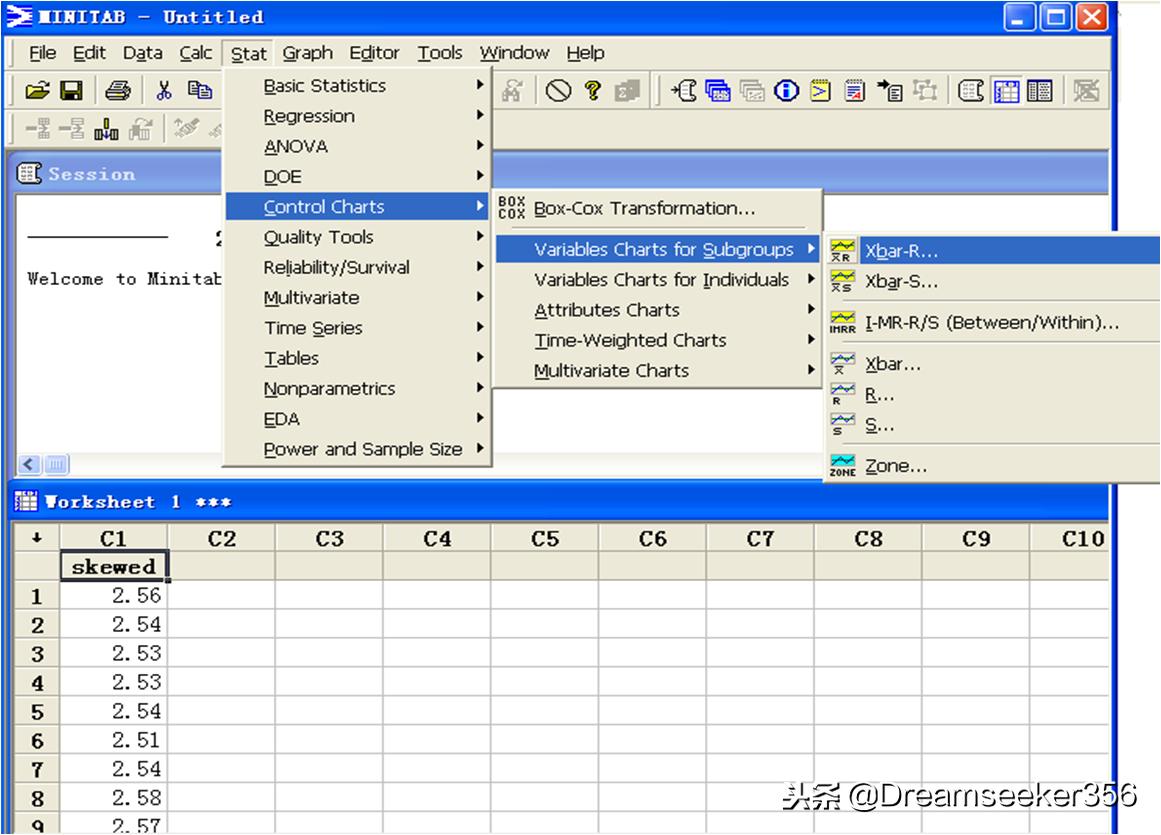

第二步:选择"Stat>Control Charts>Variables charts for subgroups>X bar-R……"

第三步:在出现的对话框输入下图所示信息

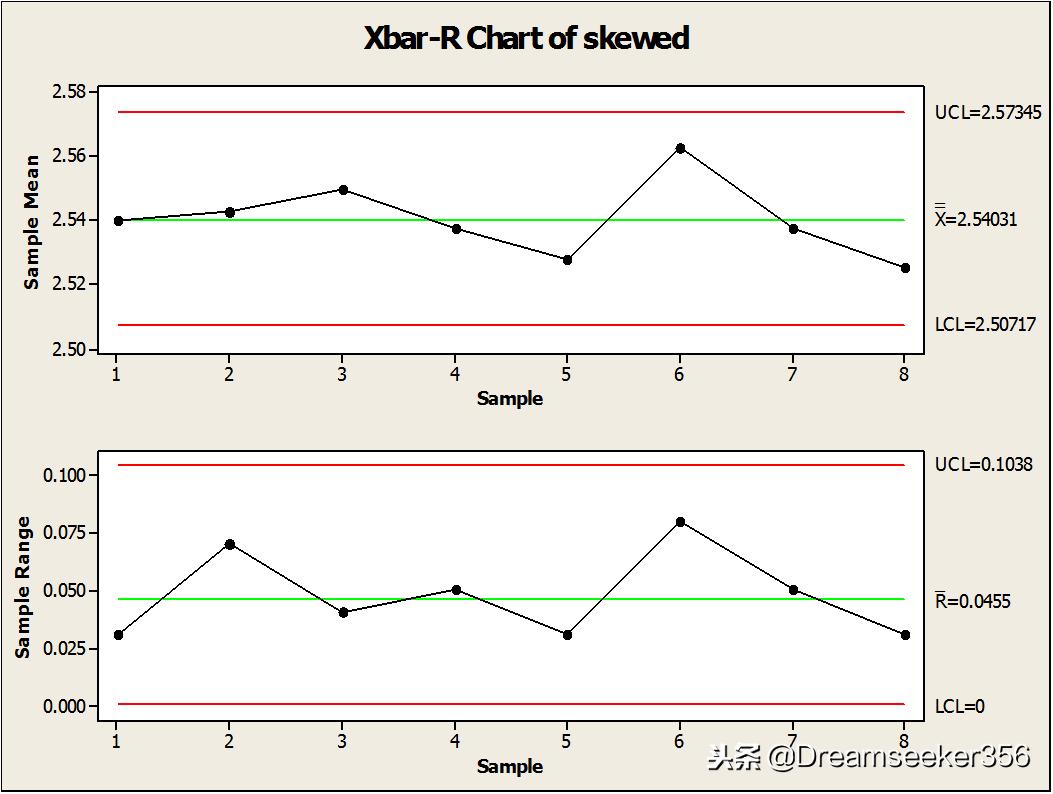

第四步:MINITAB分析图形输出如下图

二、X-S管制图

第一步:输入数据在Minitab工作表中

第二步:选择"Stat>Control Charts>Variables charts for subgroups>X bar--S……"

第三步:在出现的对话框输入下图所示信息

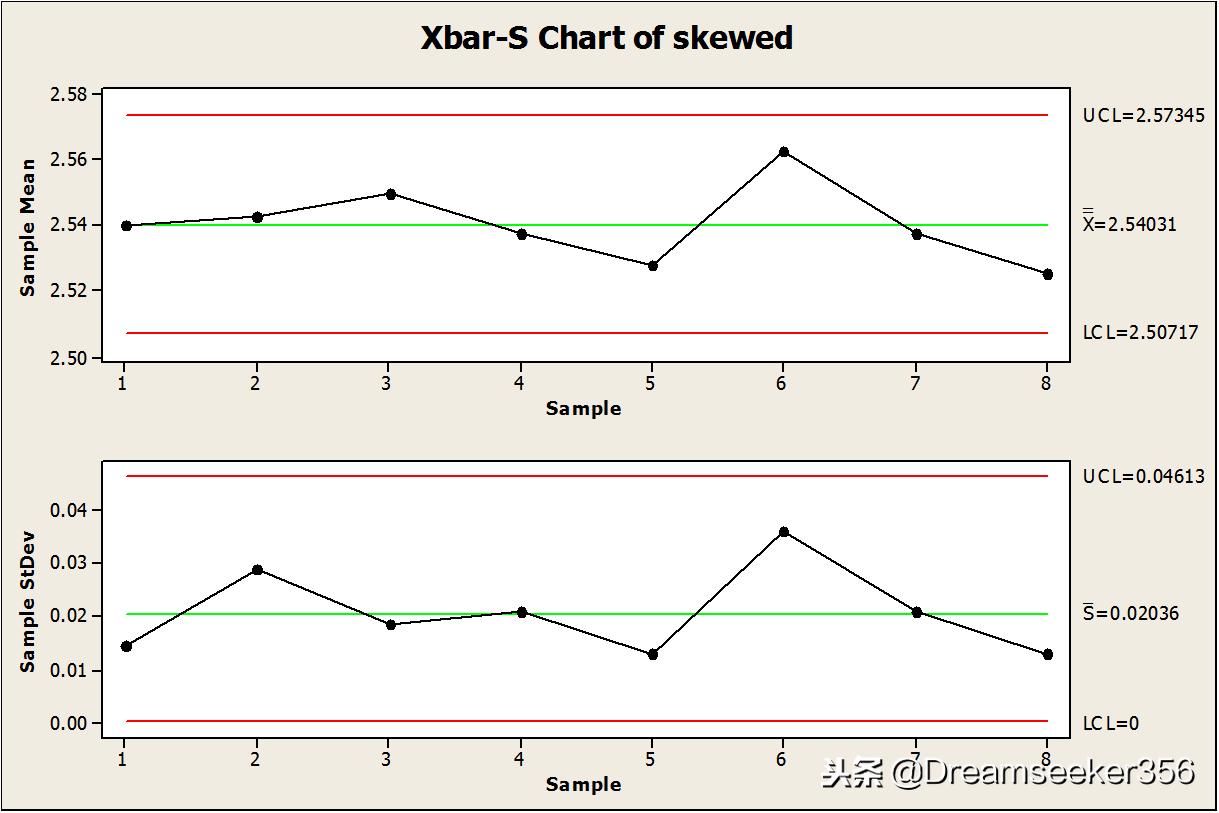

第四步:MINITAB分析图形输出如下图

三、I-MR管制图

第一步:输入数据在Minitab工作表中

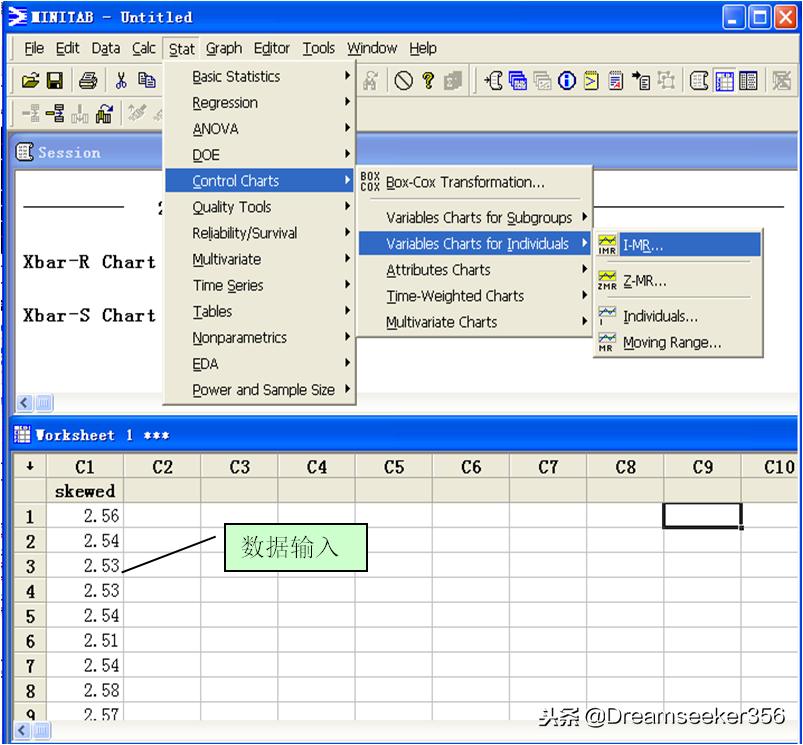

第二步:选择"Stat>Control Charts>Variables charts for Individuals>I-MR……"

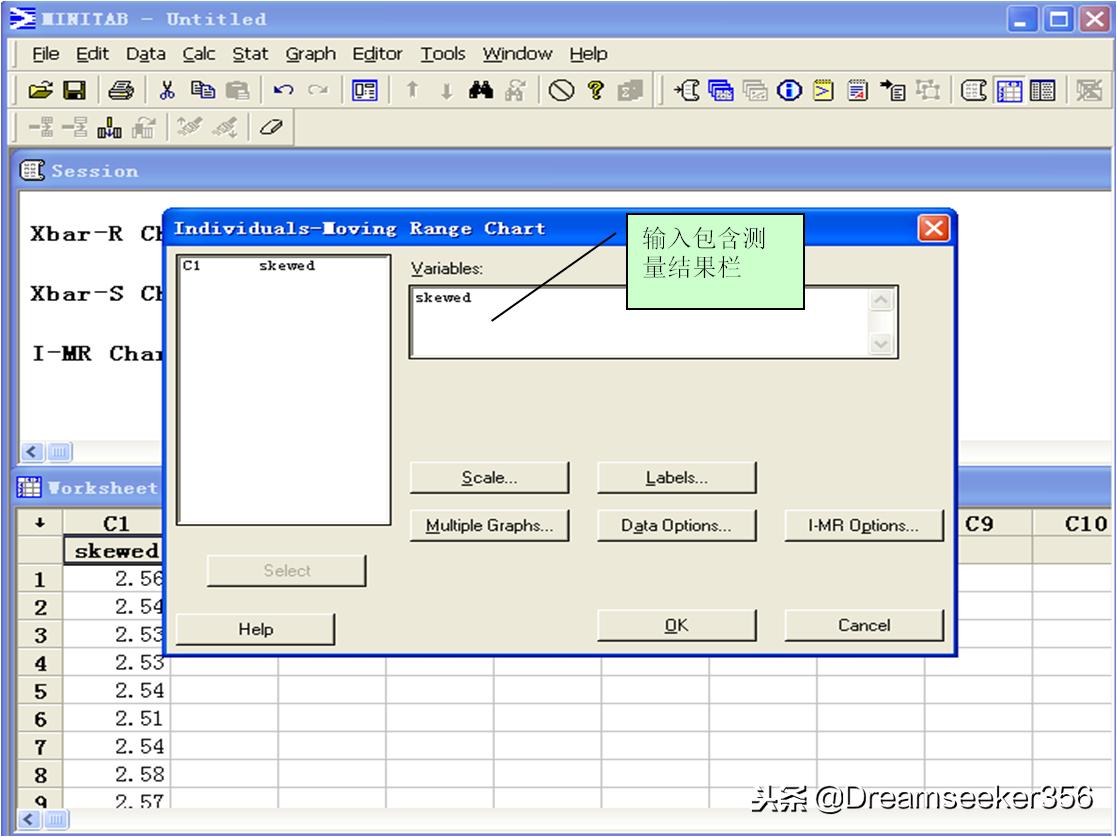

第三步:在出现的对话框输入下图所示信息

第四步:MINITAB分析图形输出如下图

四、P图

第一步:输入数据在Minitab工作表中

第二步:选择"Stat>Control Charts>Variables charts >P……"

第三步:在出现的对话框输入下图所示信息

第四步:MINITAB分析图形输出如下图

五、NP图

第一步:输入数据在Minitab工作表中

第二步:选择"Stat>Control Charts>Variables charts >NP……"

第三步:在出现的对话框输入下图所示信息

第四步:MINITAB分析图形输出如下图

六、C图

第一步:输入数据在Minitab工作表中

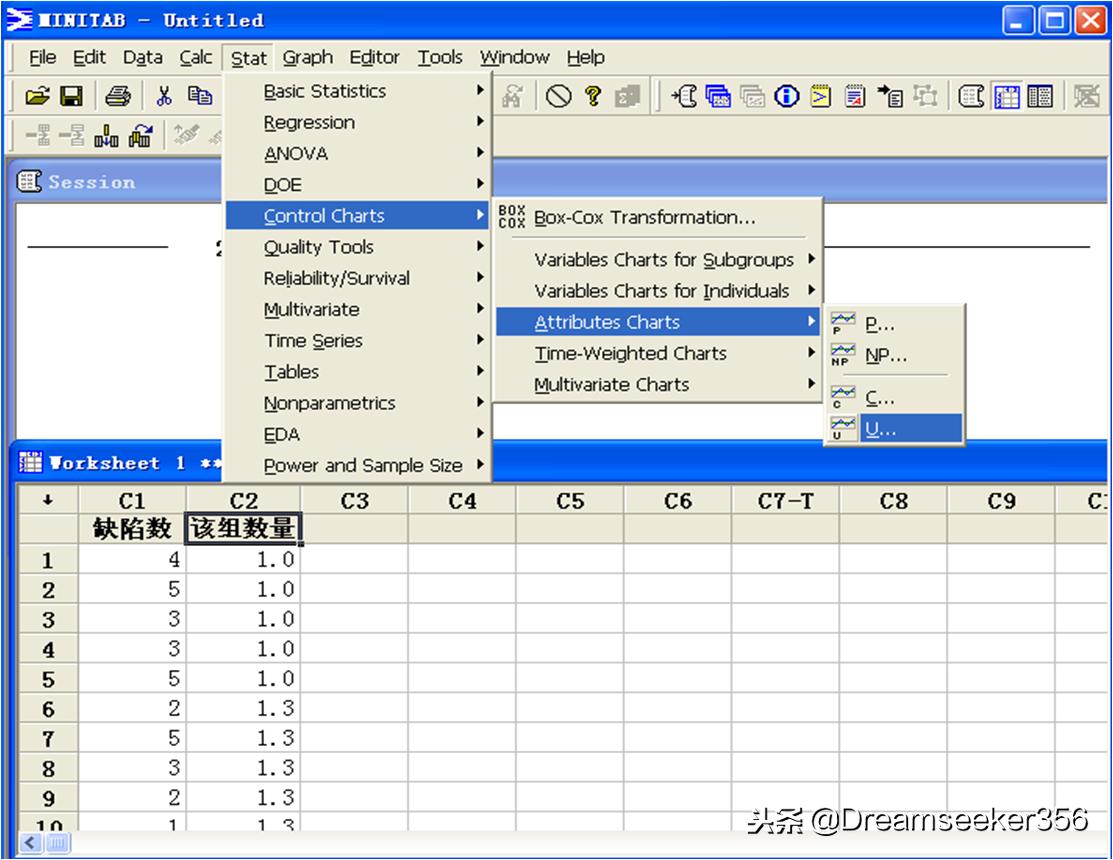

第二步:选择"Stat>Control Charts>Variables charts >C……"

第三步:在出现的对话框输入下图所示信息

第四步:MINITAB分析图形输出如下图
