应用电路

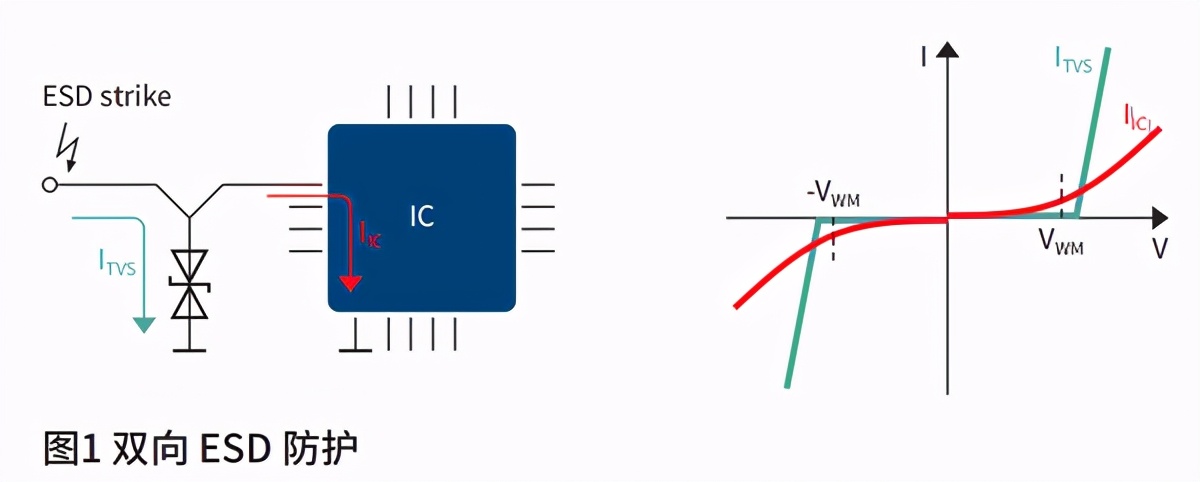

双向 ESD 防护器件一般是对称的（图1）。它们既可以用于传输双极性信号的信号线 (-VWM ≤ Vsignal ≤ VWM)，也适用于单极性信号 (0 ≤ Vsignal ≤ VWM)。

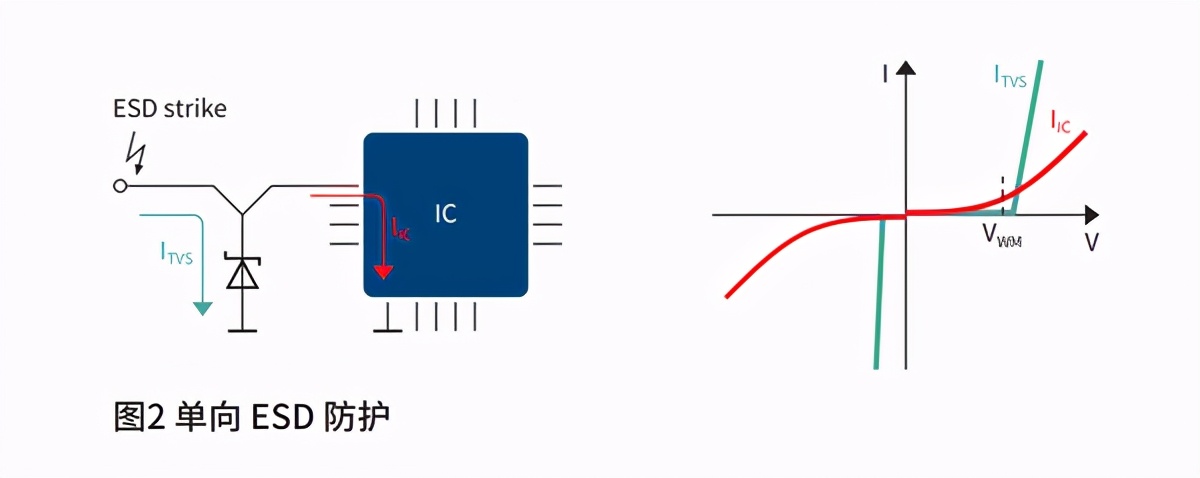

单向 ESD 防护器件是非对称的（图2），一般只用于单极性信号线 (0 ≤ Vsignal ≤ VWM)。实际中，类似于齐纳二极管，它们反向用在电路中。行业的惯例是将电压和电流的方向 指定为正方向，例如应用中的电压。

ESD二极管特性类别

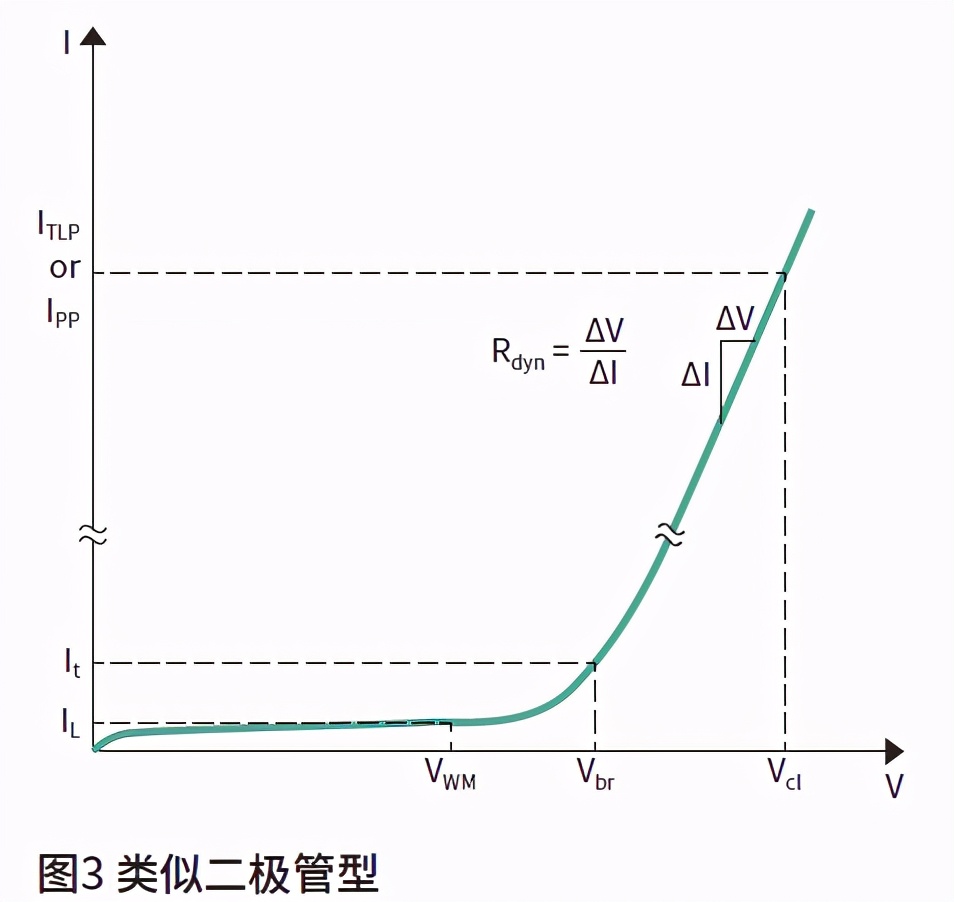

一般将ESD二极管根据其Vc的表现分为三类器件，具体参考以下表格。

ESD电性参数说明

以下是TVS二极管的各种参数表示和说明，分为静态参数和动态参数。

1. 静态参数

CL – 寄生电容 – 对高速和射频应用非常重要，对通用和低速应用而言较为次要。

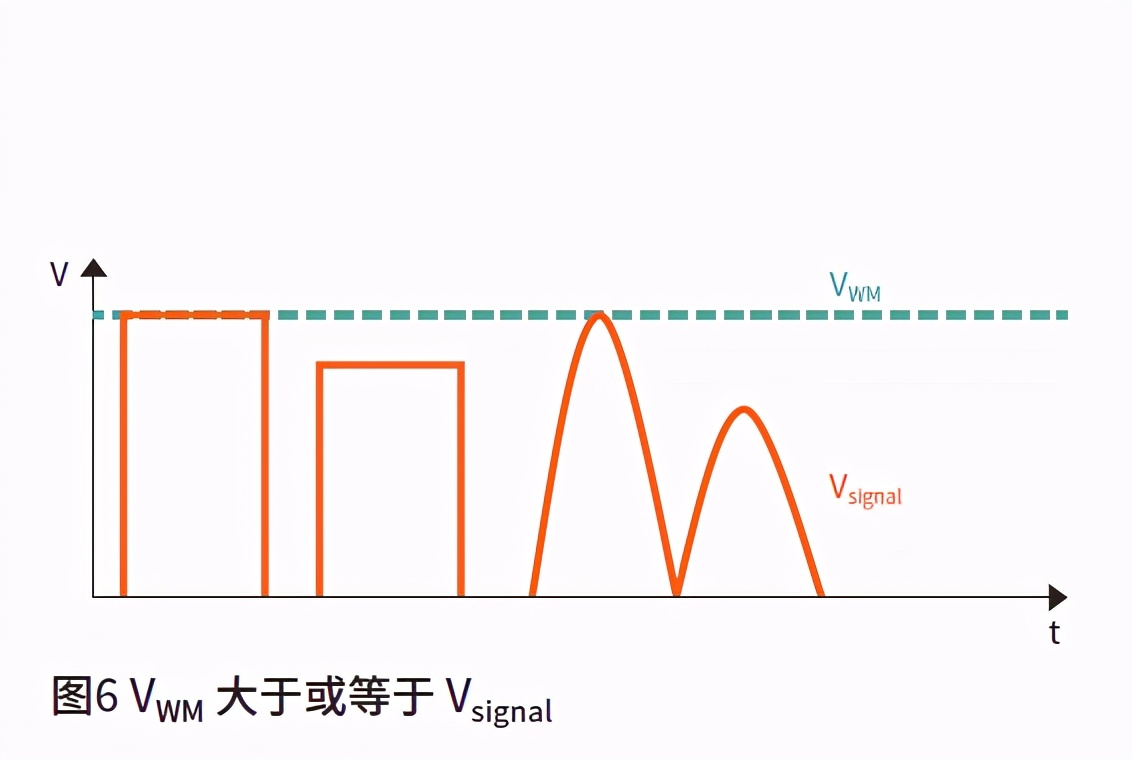

Vrwm – 最高工作电压– 必须大于或等于被保护导线上的信号在指定的操作期间的最高电压（参见图6）。常见防护器件的VrWM一般与系统标准以及I/O电压（VIO、Vbus）相匹配，例如2.1 V、3.3 V、5 V。

Vbr – 击穿电压 – 在指定的测试电流It下测量得到。

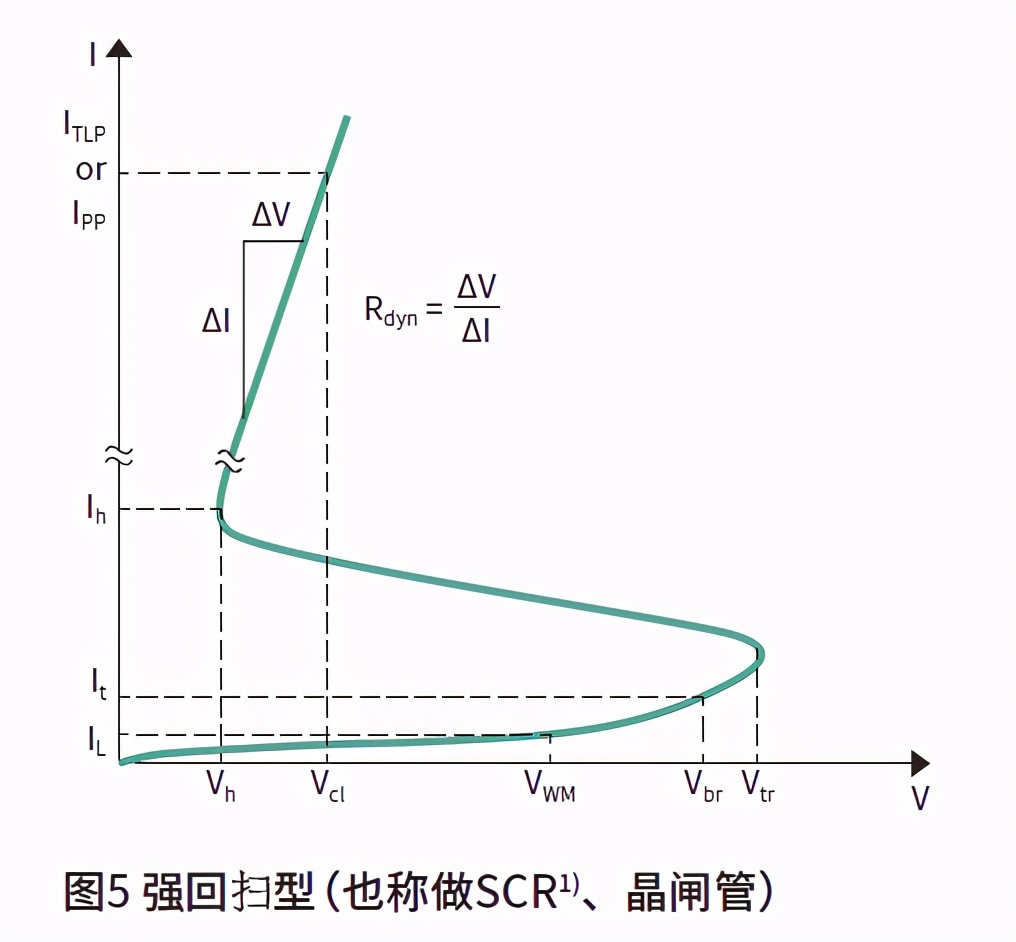

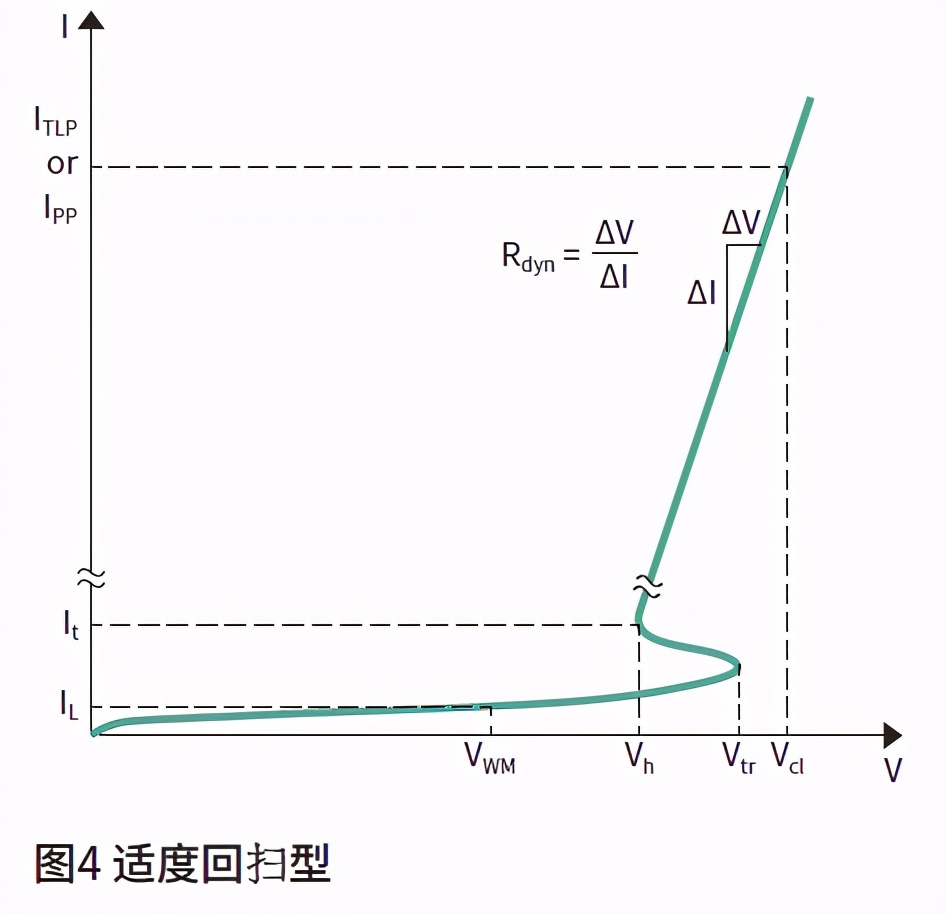

Vtr – 触发电压 – 在器件开启（触发）并回摆到Vh的最大电压。对于回摆型器件，Vtr比Vbr略高。Vtr是通过设计验证的。

IL – 漏电流 – 器件工作在VrWM时，流经器件的电流。

Rdyn – 动态电阻 – 描述器件在传导ESD时I-V特性的陡度 3)。Rdyn的值越低，相对应的防护性能越好，也可以用来预测器件手册中未给出的在不同冲击级别（ITLP）时的Vcl值。

1. 动态参数

Vcl – 嵌位 电压 – 对防护性能最为重要的指标。 对于给定的冲击级别（ITLP 、IPP）)，

Vcl 必须低于IC的失效电压（规格书），否则越低越好。

Ipp 最大瞬间电流-是防护能力的重要指标，也称浪涌电流，参考IEC61000-4-5，该值越大，器件的鲁棒性更好。

Vesd 静电防护能力-器件按照标准IEC61000-4-2设定条件下，可以承受的静电能力。

动态指标需要在动态测试中获得。

几个典型的静电保护设计电路

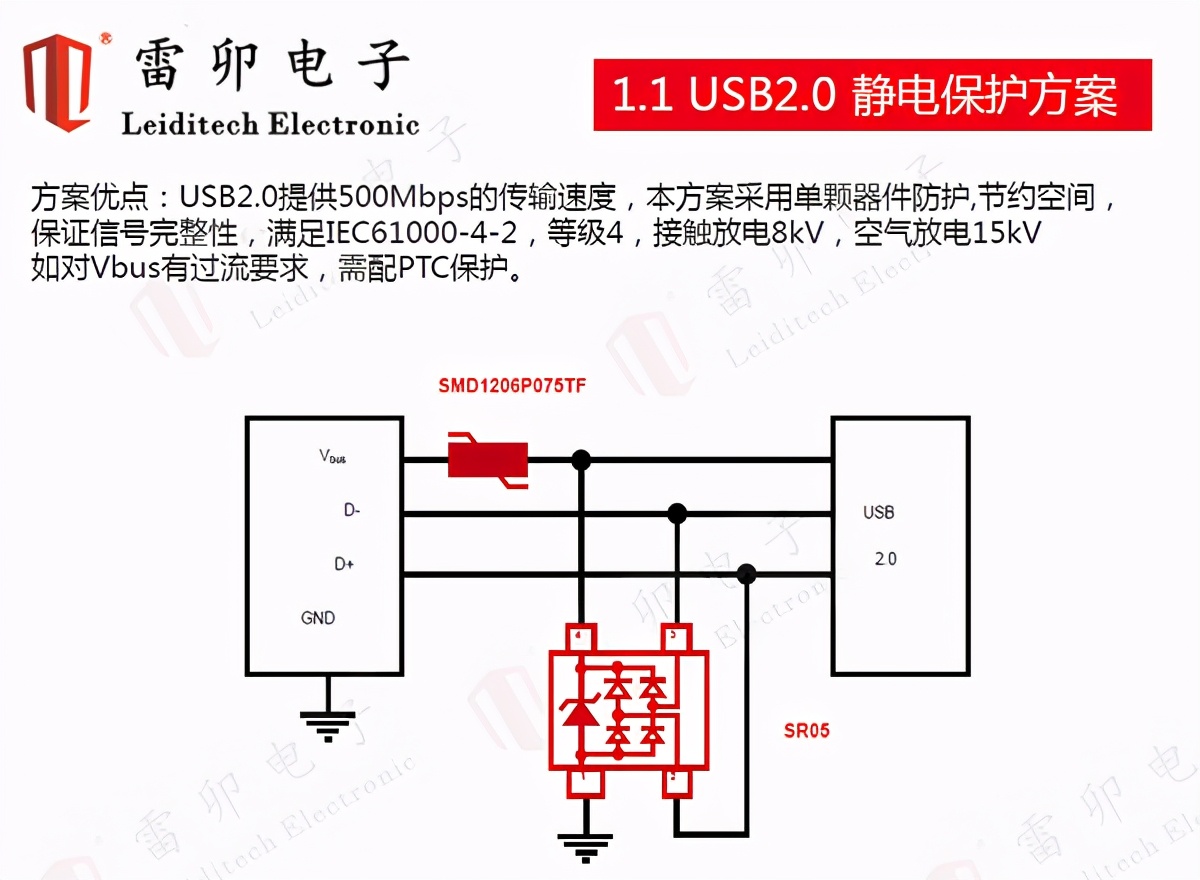

USB2.0保护电路

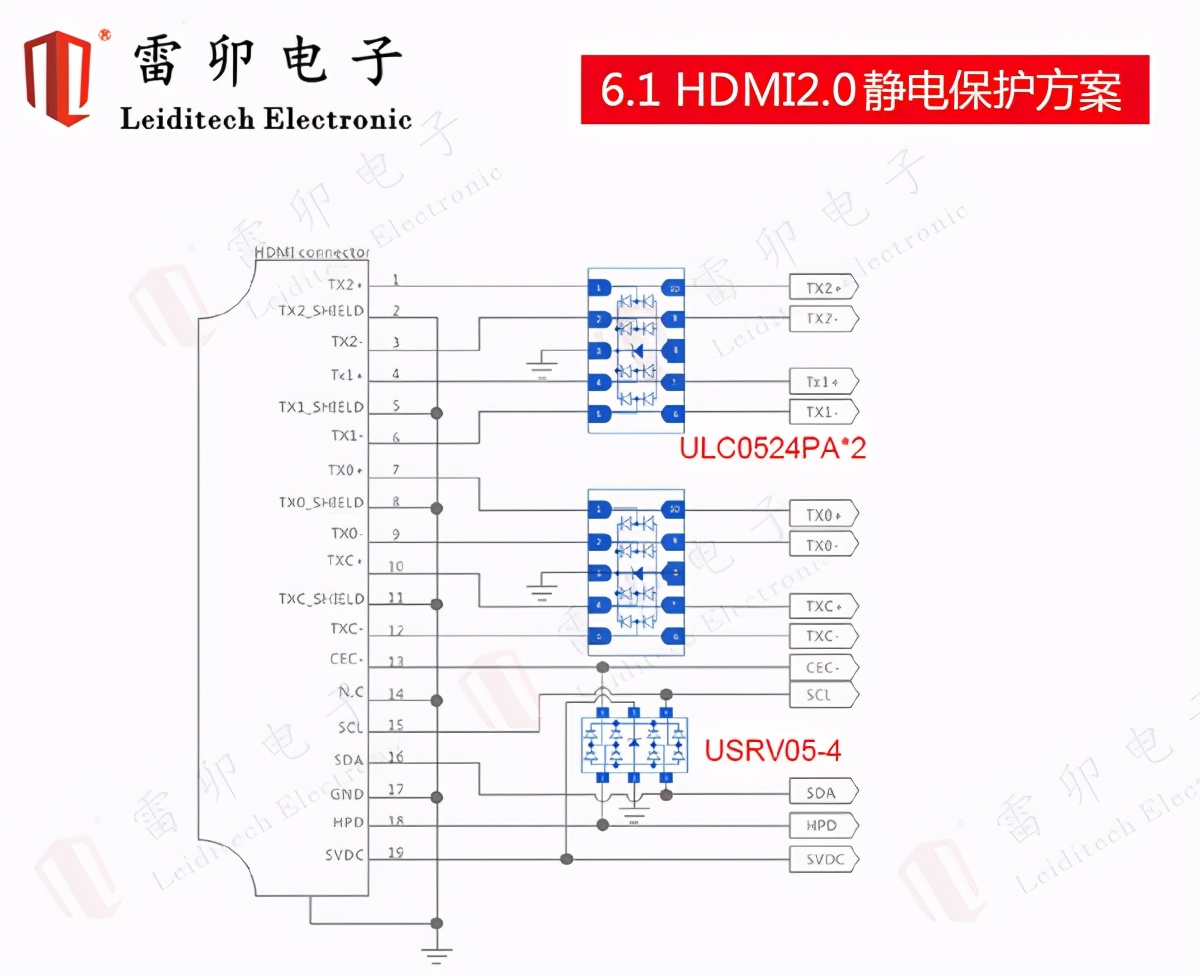

HDMI2.0保护电路

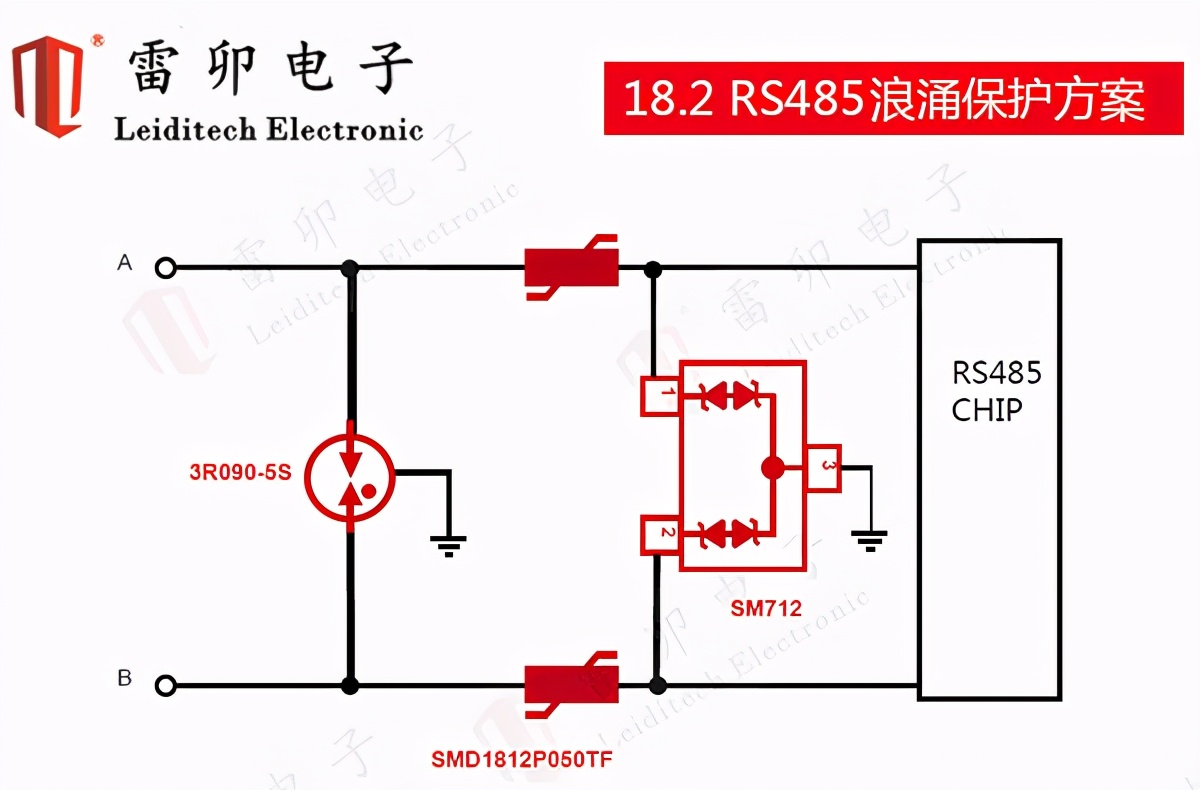

RS485浪涌保护电路

更多的参考电路和器件说明，关注雷卯电子官网和公众号。
